高频振荡器工作原理高频振荡器是一种电子设备，其主要功能是通过产生和输出高频信号来驱动其他电路或器件。
在很多电子应用中，高频振荡器起着至关重要的作用，比如在无线通信、雷达、无线电广播、医疗设备等领域。
本文将详细介绍高频振荡器的工作原理，包括振荡器的基本构成、工作方式以及常见类型等内容。
一、振荡器的基本构成高频振荡器通常由以下几个基本组件组成：1. 反馈电路：反馈电路是振荡器中至关重要的组成部分。
它接收部分输出信号并反馈给输入端，以维持振荡器的持续工作。
反馈电路一般由电感、电容、晶体管等元件构成。
2. 放大器：放大器负责放大反馈电路中的信号，以保持振荡器的稳定振荡。
放大器可以采用晶体管、集成电路等形式。
3. 频率稳定元件：频率稳定元件用于确保振荡器工作时的稳定输出频率，常见的频率稳定元件包括晶体谐振器、陶瓷谐振器等。
二、振荡器的工作方式高频振荡器的工作方式可以分为连续振荡和脉冲振荡两种。
1. 连续振荡：连续振荡器产生连续的高频信号输出。
其基本工作原理是通过放大器放大输入信号，并将一部分信号反馈给输入端，形成自激振荡。
连续振荡器适用于需要稳定连续波信号的应用，比如无线通信。
2. 脉冲振荡：脉冲振荡器产生高频脉冲信号输出。
其工作原理是在一个固定的时间周期内，输出一个脉冲信号。
脉冲振荡器适用于需要高能量输出、短脉冲宽度的应用，比如雷达。
三、常见的高频振荡器类型根据工作原理和使用场景的不同，高频振荡器可以分为多种类型。
以下是几种常见的高频振荡器类型：1. 基准振荡器：基准振荡器用于提供精确稳定的时钟信号，用于同步其他电路的工作。
常见的基准振荡器有晶体振荡器和陶瓷振荡器。
2. 可变频率振荡器：可变频率振荡器可以通过调整某些元件的参数来改变输出信号的频率。
常见的可变频率振荡器有压控振荡器（VCO）和数字控制振荡器（DCO）。
3. 频率合成器：频率合成器可以通过将不同频率的信号进行混合、相加等操作来合成稳定的输出信号。
正弦波振荡器（LC 振荡器和晶体振荡器）实验一、实验目的1．掌握电容三点式LC 振荡电路和晶体振荡器的基本工作原理，熟悉其各元件的功能； 2．掌握LC 振荡器幅频特性的测量方法；3．熟悉电源电压变化对振荡器振荡幅度和频率的影响；通过实验进一步了解调幅的工作原理。
4．了解静态工作点对晶体振荡器工作的影响，感受晶体振荡器频率稳定度高的特点。
二、实验仪器1.100M 示波器 一台2.高频信号源 一台3.高频电子实验箱 一套三、实验电路原理1.基本原理振荡器是指在没有外加信号作用下的一种自动将直流电源的能量变换为一定波形的交变振荡能量的装置。
正弦波振荡器在电子技术领域中有着广泛的应用。
在信息传输系统的各种发射机中，就是把主振器（振荡器）所产生的载波，经过放大、调制而把信息发射出去的。
在超外差式的各种接收机中，是由振荡器产生一个本地振荡信号，送入混频器，才能将高频信号变成中频信号。
振荡器的种类很多。
从所采用的分析方法和振荡器的特性来看，可以把振荡器分为反馈式振荡器和负阻式振荡器两大类。
此实验只讨论反馈式振荡器。
根据振荡器所产生的波形，又可以把振荡器分为正弦波振荡器与非正弦波振荡器。
此实验只介绍正弦波振荡器。
常用正弦波振荡器主要由决定振荡频率的选频网络和维持振荡的正反馈放大器组成，这就是反馈振荡器。
按照选频网络所采用元件的不同，正弦波振荡器可分为LC 振荡器、RC 振荡器和晶体振荡器等类型。
（1）反馈型正弦波自激振荡器基本工作原理以互感反馈振荡器为例，分析反馈型正弦波自激振荡器的基本原理，其原理电路如图2-1所示。
b V bE cE -1L 2L f V bV '+-图 2-1反馈型正弦波自激振荡器原理电路当开关K 接“1”时，信号源b V 加到晶体管输入端，构成一个调谐放大器电路，集电极回路得到了一个放大了的信号F V 。
当开关K 接“2”时，信号源b V 不加入晶体管，输入晶体管是F V 的一部分b V '。
晶体振荡器基础知识单选题100道及答案解析1. 晶体振荡器的核心部件是（）A. 晶体B. 电容C. 电感D. 电阻答案：A解析：晶体振荡器中起关键作用的是晶体，其具有稳定的谐振频率。
2. 晶体振荡器的主要优点是（）A. 频率稳定度高B. 输出功率大C. 成本低D. 易于调试答案：A解析：晶体振荡器相比其他振荡器，最突出的优点就是频率稳定度高。
3. 晶体在振荡器中起到（）A. 放大作用B. 选频作用C. 滤波作用D. 调制作用答案：B解析：晶体的特性使其在振荡器中主要起到选频作用，确定振荡频率。
4. 常见的晶体振荡器类型不包括（）A. 皮尔斯振荡器B. 考毕兹振荡器C. 哈特莱振荡器D. 克拉泼振荡器答案：C解析：哈特莱振荡器不是常见的晶体振荡器类型。
5. 晶体振荡器的频率取决于（）A. 晶体的尺寸B. 晶体的材料C. 晶体的切割方式D. 以上都是答案：D解析：晶体的尺寸、材料和切割方式都会影响其振荡频率。
6. 以下哪种因素对晶体振荡器的频率稳定性影响最小（）A. 温度B. 电源电压C. 负载电容D. 布线电感答案：D解析：布线电感对晶体振荡器频率稳定性的影响相对较小，温度、电源电压和负载电容的影响较大。
7. 晶体振荡器输出的波形通常是（）A. 正弦波B. 方波C. 三角波D. 锯齿波答案：A解析：晶体振荡器一般输出正弦波。
8. 为提高晶体振荡器的频率，可采取的方法是（）A. 减小晶体的负载电容B. 增大晶体的负载电容C. 增加晶体的串联电阻D. 减少晶体的串联电阻答案：A解析：减小晶体的负载电容可以提高晶体振荡器的频率。
9. 晶体振荡器的起振条件是（）A. 环路增益大于1B. 环路增益小于1C. 环路增益等于1D. 环路增益为0答案：A解析：环路增益大于1 是振荡器起振的条件。
10. 晶体振荡器的相位平衡条件是（）A. 反馈信号与输入信号同相B. 反馈信号与输入信号反相C. 反馈信号超前输入信号90 度 D. 反馈信号滞后输入信号90 度答案：A解析：相位平衡条件要求反馈信号与输入信号同相。

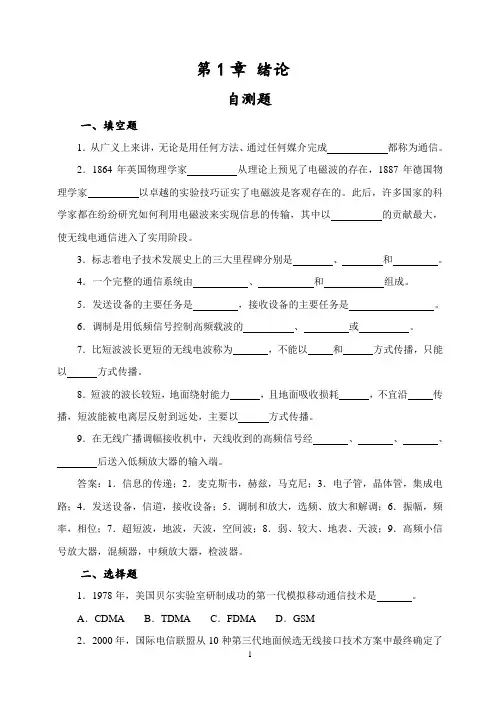

第1章绪论自测题一、填空题1．从广义上来讲，无论是用任何方法、通过任何媒介完成都称为通信。
2．1864年英国物理学家从理论上预见了电磁波的存在，1887年德国物理学家以卓越的实验技巧证实了电磁波是客观存在的。
此后，许多国家的科学家都在纷纷研究如何利用电磁波来实现信息的传输，其中以的贡献最大，使无线电通信进入了实用阶段。
3．标志着电子技术发展史上的三大里程碑分别是、和。
4．一个完整的通信系统由、和组成。
5．发送设备的主要任务是，接收设备的主要任务是。
6．调制是用低频信号控制高频载波的、或。
7．比短波波长更短的无线电波称为，不能以和方式传播，只能以方式传播。
8．短波的波长较短，地面绕射能力，且地面吸收损耗，不宜沿传播，短波能被电离层反射到远处，主要以方式传播。
9．在无线广播调幅接收机中，天线收到的高频信号经、、、后送入低频放大器的输入端。
答案：1．信息的传递；2．麦克斯韦，赫兹，马克尼；3．电子管，晶体管，集成电路；4．发送设备，信道，接收设备；5．调制和放大，选频、放大和解调；6．振幅，频率，相位；7．超短波，地波，天波，空间波；8．弱、较大、地表、天波；9．高频小信号放大器，混频器，中频放大器，检波器。
二、选择题1．1978年，美国贝尔实验室研制成功的第一代模拟移动通信技术是。
A．CDMA B．TDMA C．FDMA D．GSM2．2000年，国际电信联盟从10种第三代地面候选无线接口技术方案中最终确定了三个通信系统的接口技术标准，其中，以中国大唐电信集团为代表提出的 。
A ．CDMAB ．WCDMAC ．TD-SCDMAD ．CDMA20003．无线电波的速率为c ，波长为λ，频率为f ，三者之间的正确关系是 。
A ．/c f λ=B ．/c f λ=C ．/f c λ=D ．/f c λ=4．为了有效地发射电磁波，天线尺寸必须与辐射信号的 。
A ．频率相比拟B ．振幅相比拟C ．相位相比拟D ．波长相比拟5．有线通信的传输信道是 。
电路中的振荡器介绍振荡器的种类和应用领域电路中的振荡器是指能够在不受外部信号源驱动下，在电路内自行产生周期性信号的电子设备。
振荡器在电子设备中广泛应用，例如无线电、雷达、计算机等领域，因此，了解振荡器的种类及其应用领域是十分重要的。
本文将介绍振荡器的种类及其应用。
1. 晶体振荡器晶体振荡器是常用的一种振荡器，它利用压电效应产生振荡。
晶体振荡器主要由压电石英晶片、放大器、反馈电路、电源和输出电路等组成。
晶体振荡器振荡频率的稳定性高，且精确度高，应用于频率稳定要求高的电路，例如计算机、通讯设备等领域。
2. 电感耦合振荡器电感耦合振荡器是利用电路中的电感和电容进行产生振荡的一种振荡器。
电感耦合振荡器主要由电容、电感、晶体管等元器件组成。
电感耦合振荡器的振荡频率范围广，应用于频率要求不高的电子设备，例如音频放大器、调谐器等领域。
3. 集成电路振荡器集成电路振荡器是可以直接集成在电路板上的一种振荡器。
集成电路振荡器主要由电容、电感、晶体管等元器件组成。
由于集成电路振荡器可以大规模生产，成本相对较低，因此在数字电路、计算机等领域应用最为广泛。
4. RC振荡器RC振荡器是利用电路中的电容和电阻形成的RC环路产生振荡的一种振荡器。
RC振荡器主要由电容、电阻、晶体管等元器件组成。
RC 振荡器的频率不稳定，但由于成本低廉，应用于一些低频率要求的电子设备，例如弱电信号接收与放大器。
5. 摆线振荡器摆线振荡器是利用物理学中的摆线定理产生振荡的一种振荡器。
摆线振荡器主要由模拟计算器、捷克电池表、过氧化银光源等元器件组成。
摆线振荡器的频率通常在几十千赫范围内，应用于高精度计时和频率测量等领域。
总之，电路中的振荡器种类多样，根据不同的应用领域和需求选择合适的振荡器是十分重要的。
对于电子爱好者来说，学习振荡器的原理和应用也是提高技能的一个重要方向。

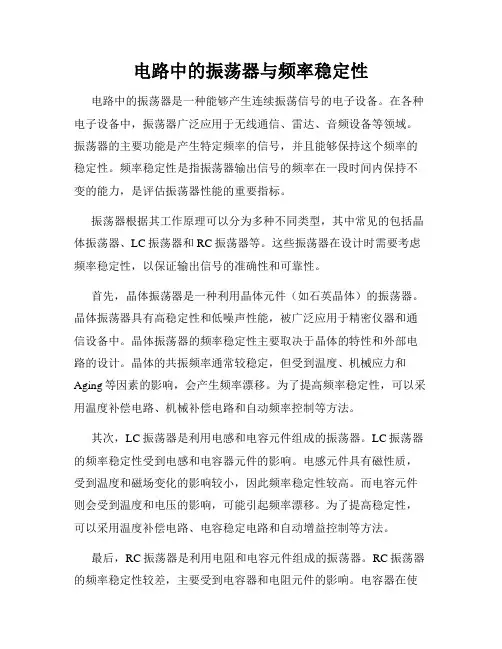

电路中的振荡器与频率稳定性电路中的振荡器是一种能够产生连续振荡信号的电子设备。
在各种电子设备中，振荡器广泛应用于无线通信、雷达、音频设备等领域。
振荡器的主要功能是产生特定频率的信号，并且能够保持这个频率的稳定性。
频率稳定性是指振荡器输出信号的频率在一段时间内保持不变的能力，是评估振荡器性能的重要指标。
振荡器根据其工作原理可以分为多种不同类型，其中常见的包括晶体振荡器、LC振荡器和RC振荡器等。
这些振荡器在设计时需要考虑频率稳定性，以保证输出信号的准确性和可靠性。
首先，晶体振荡器是一种利用晶体元件（如石英晶体）的振荡器。
晶体振荡器具有高稳定性和低噪声性能，被广泛应用于精密仪器和通信设备中。
晶体振荡器的频率稳定性主要取决于晶体的特性和外部电路的设计。
晶体的共振频率通常较稳定，但受到温度、机械应力和Aging等因素的影响，会产生频率漂移。
为了提高频率稳定性，可以采用温度补偿电路、机械补偿电路和自动频率控制等方法。
其次，LC振荡器是利用电感和电容元件组成的振荡器。
LC振荡器的频率稳定性受到电感和电容器元件的影响。
电感元件具有磁性质，受到温度和磁场变化的影响较小，因此频率稳定性较高。
而电容元件则会受到温度和电压的影响，可能引起频率漂移。
为了提高稳定性，可以采用温度补偿电路、电容稳定电路和自动增益控制等方法。
最后，RC振荡器是利用电阻和电容元件组成的振荡器。
RC振荡器的频率稳定性较差，主要受到电容器和电阻元件的影响。
电容器在使用过程中可能会产生温度漂移和电容器老化等问题，导致频率不稳定。
为了提高稳定性，可以采用自动增益控制、温度补偿和负反馈控制等方法。
在实际应用中，要提高振荡器的频率稳定性，可以从以下几个方面考虑。
首先，选择高质量的振荡器元件，如优秀的晶体元件和高精度的电感电容器。
其次，优化电路设计，减小对频率稳定性的影响。
例如，采用补偿电路、自动控制电路和负反馈控制等方法。
此外，还可采用温度补偿措施和自动频率控制技术来实现频率的精确控制。
分析调频发射机常见问题与对策【摘要】本文旨在分析调频发射机常见问题并提出相应对策。
发射信号频率不稳定可能是由于晶体振荡器的问题，解决方法可以是定期校准或更换振荡器。
发射功率波动大可能是因为功放故障，建议检查功放电路并进行维护。
接着，信号频偏严重可能是调频回路故障，可通过调频回路重新校准来解决。
干扰信号较多可能是天线或线路问题，需检查连接并排除干扰源。
调频发射机故障频繁发生可以通过定期保养和维护来减少故障概率。
针对不同问题，我们应采取相应的对策来确保调频发射机的正常运行。
【关键词】调频发射机、问题分析、对策、频率稳定、功率波动、频偏、干扰信号、故障频繁、解决方案1. 引言1.1 分析调频发射机常见问题与对策调频发射机是广播、通信和导航等领域中常用的设备，但在使用过程中常常会遇到一些问题。
本文将针对调频发射机常见问题进行分析，并提出相应的对策。
常见问题包括发射信号频率不稳定、发射功率波动大、信号频偏严重、干扰信号较多以及调频发射机故障频繁发生等。
这些问题如果不能得到有效解决，将会影响设备的正常运行和信号的传输质量。
有必要对这些问题进行深入分析，并提出相应的应对措施。
在接下来的正文中，将详细讨论每个常见问题的具体表现及可能的原因，并提出解决问题的对策。
通过对调频发射机常见问题的分析和对策的探讨，有助于提高设备的稳定性和可靠性，保障通信、广播和导航系统的正常运行。
2. 正文2.1 常见问题一：发射信号频率不稳定发射信号频率不稳定是调频发射机中常见的问题之一，可能会导致通信质量下降甚至无法正常通信。
造成发射信号频率不稳定的原因有很多，例如晶振频率漂移、热胀冷缩效应、外界温度变化等。
为了解决这一问题，可以采取以下对策：1. 优化晶振频率校准：定期对调频发射机的晶振进行频率校准，确保晶振稳定可靠。
2. 加强温度补偿：在调频发射机设计中加入温度补偿模块，及时补偿晶振频率随温度变化而引起的漂移。
3. 合理设计散热系统：采用散热设计良好的发射机，确保设备在工作时温度稳定，减少热胀冷缩效应带来的频率变化。
振荡器的使用方法及注意事项1. 什么是振荡器？振荡器是一种电子设备，用于产生连续波形信号，例如正弦波、方波和脉冲波等。
它是许多电子设备中的关键组件，常用于通信系统、计算机、音频设备等。
2. 振荡器的分类振荡器可以根据工作频率、振荡方式和输出波形等特性进行分类。
常见的振荡器包括晶体振荡器、RC振荡器、LC振荡器和压控振荡器等。
•晶体振荡器：利用晶体在电场作用下产生机械共振而产生稳定的频率。
•RC振荡器：由电阻和电容构成，通过RC网络来实现振荡。
•LC振荡器：由电感和电容构成，通过LC谐振回路来实现振荡。
•压控振荡器：通过改变控制电压来调节输出频率。
3. 振荡器的使用方法步骤一：准备工作在使用振荡器之前，需要进行一些准备工作：1.熟悉振荡器的型号和规格，了解其工作特性和限制。
2.确保振荡器与其他电路连接正确，检查电源供应和接地情况。
步骤二：设置频率根据需要设置振荡器的输出频率：1.查找振荡器的频率调节部件，通常是旋钮或开关。
2.根据实际需求，将频率调节到所需数值。
注意遵循振荡器的频率范围。
步骤三：连接输出将振荡器的输出连接到所需的电路或设备：1.使用合适的连接线将振荡器的输出端口与目标设备连接。
2.确保连接稳固可靠，并注意极性和接地要求。
步骤四：调试和测试在使用振荡器之前，进行必要的调试和测试：1.打开电源并启动振荡器。
2.使用示波器或其他测试仪器监测输出波形，并验证其频率、幅度和稳定性等参数。
3.如果发现问题，检查并排除可能的故障原因。
4. 振荡器使用时的注意事项在使用振荡器时，需要注意以下事项以确保安全和正常运行：1.遵循振荡器的工作电压和电流限制，不要超过其额定数值。
2.避免过度振荡，以免损坏振荡器或其他相关设备。
3.防止温度过高，确保良好的散热条件。
4.注意静电防护，使用合适的防静电设备和操作方法。
5.在连接和断开电路时，确保断电并避免短路等意外情况。
6.定期检查和维护振荡器，清洁和紧固连接部件，并更换老化或损坏的元件。

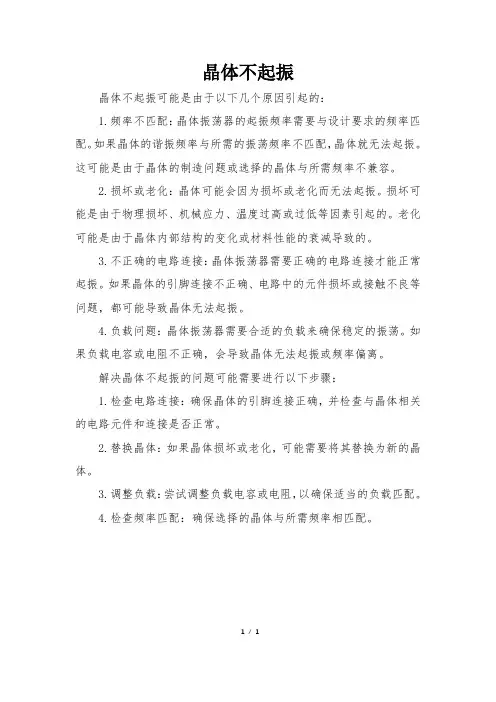

晶体不起振
晶体不起振可能是由于以下几个原因引起的：
1.频率不匹配：晶体振荡器的起振频率需要与设计要求的频率匹配。
如果晶体的谐振频率与所需的振荡频率不匹配，晶体就无法起振。
这可能是由于晶体的制造问题或选择的晶体与所需频率不兼容。
2.损坏或老化：晶体可能会因为损坏或老化而无法起振。
损坏可能是由于物理损坏、机械应力、温度过高或过低等因素引起的。
老化可能是由于晶体内部结构的变化或材料性能的衰减导致的。
3.不正确的电路连接：晶体振荡器需要正确的电路连接才能正常起振。
如果晶体的引脚连接不正确、电路中的元件损坏或接触不良等问题，都可能导致晶体无法起振。
4.负载问题：晶体振荡器需要合适的负载来确保稳定的振荡。
如果负载电容或电阻不正确，会导致晶体无法起振或频率偏离。
解决晶体不起振的问题可能需要进行以下步骤：
1.检查电路连接：确保晶体的引脚连接正确，并检查与晶体相关的电路元件和连接是否正常。
2.替换晶体：如果晶体损坏或老化，可能需要将其替换为新的晶体。
3.调整负载：尝试调整负载电容或电阻，以确保适当的负载匹配。
4.检查频率匹配：确保选择的晶体与所需频率相匹配。
1/ 1。
晶振频率不准确的原因
晶振频率不准确的原因可能有以下几点：
1. 晶体自身的质量问题：晶体作为晶振的核心部件，如果存在缺陷或质量不佳，就会导致频率不准确。
2. 温度变化：温度变化会对晶体的频率产生影响。
当温度升高或降低时，晶体的频率也会发生变化。
3. 电源电压波动：电源电压的波动会导致晶体振荡器的频率不稳定。
4. 负载变化：晶振输出的信号需要驱动其他电路，如果负载发生变化，也可能导致频率不准确。
5. 老化：长时间使用后，晶体振荡器的性能可能会下降，导致频率不准确。
6. 电路设计问题：电路设计不合理或存在干扰等问题，也可能导致晶振频率不准确。
为了提高晶振频率的准确性，可以采取以下措施：
1. 选择高质量的晶体：选用品牌信誉好、质量可靠的晶体，可以提高频率的稳定性。
2. 控制温度：尽量保持晶体振荡器工作在恒定的温度环境中，可以使用温度补偿电路或恒温箱等设备。
3. 稳定电源电压：采用稳压电源或滤波器等措施，减少电源电压的波动。
4. 优化电路设计：合理设计电路，避免干扰源对晶体振荡器的影响。
5. 定期检测和更换：定期检测晶体振荡器的性能，及时更换老化的晶体。
需要注意的是，不同的应用场景对晶振频率的准确性要求不同，应根据具体需求选择合适的晶振，并采取相应的措施来提高频率的稳定性。
蓝桥杯单片机内部振荡器频率设置方法全文共四篇示例，供读者参考第一篇示例：蓝桥杯单片机内部振荡器频率设置方法在单片机的应用中，振荡器频率的设置是非常重要的，它直接影响到单片机的工作性能和稳定性。
蓝桥杯是我国知名的计算机大赛，很多参赛选手都需要在比赛中进行单片机的编程和调试工作。
在蓝桥杯比赛中，单片机内部振荡器频率的设置是一个常见的问题。
本文将介绍关于蓝桥杯单片机内部振荡器频率设置方法的相关知识。
一、单片机内部振荡器单片机内部振荡器是一种基于晶体振荡原理的电子元件，用于为单片机提供时钟信号。
单片机通过时钟信号来同步各个系统模块的工作，实现数据的同步处理和指令的执行。
在蓝桥杯比赛中广泛应用的单片机有51系列和STC系列，它们都内置了振荡器电路。
在单片机内部振荡器电路中，一般会包含晶体振荡器和振荡放大器两部分。
晶体振荡器用于产生振荡信号，而振荡放大器用于放大振荡信号的幅度，使其能够驱动单片机的时钟输入端。
在单片机工作时，晶体振荡器会将外部的晶振信号转换为时钟信号，为单片机提供稳定的时序基准。
单片机内部振荡器的频率设置可以通过软件来实现。
在单片机的程序中，可以通过配置寄存器来设置内部振荡器的频率。
不同型号的单片机有不同的频率设置方法，下面以STC系列单片机为例，介绍一下内部振荡器频率的设置方法。
1. 设置晶振频率STC系列单片机内部振荡器默认的晶振频率为12MHz，如果需要改变振荡器的频率，首先需要设置晶振频率。
```cunsigned char CLK_SEL = 0x10; // 晶振频率设置为12MHz```2. 设置时钟分频单片机内部振荡器的频率一般比外部晶振频率高，需要通过时钟分频来控制内部振荡器的输出频率。
将设置好的晶振频率和时钟分频写入到相应的寄存器中，并打开内部振荡器输出。
```cunsigned char CLK_CFG = CLK_SEL | FREQ_DIV; // 合并设置CLK_REG = CLK_CFG; // 将设置写入时钟寄存器中```通过以上步骤，就可以实现STC系列单片机内部振荡器频率的设置。
晶体振荡器的优点和用途晶体振荡器是一种电子元件，它的主要作用是生成稳定的频率信号。
它的优点在于其稳定性高、可靠性好、体积小和功耗低。
因此，晶体振荡器在电子设备中被广泛应用，包括通信设备、计算机、电子钟表、微处理器、无线电、雷达、遥控器等方面。
晶体振荡器的最大优点之一是稳定性高。
它由晶体振荡回路和晶体共振器组成，利用晶体的特性来产生稳定的频率信号。
晶体振荡器的频率受温度变化和电压变化的影响较小，因此输出的信号稳定性很高，适合要求精准的电子设备使用。
其次，晶体振荡器具有可靠性好的优点。
晶体振荡器采用晶体共振器作为频率决定元件，其工作稳定可靠，长期使用不易出现频率漂移等问题，因此可以保证设备的稳定性和可靠性。
另外，晶体振荡器的体积小，功耗低。
晶体振荡器的体积小，因此可以集成在微型电子设备中，避免了占用大量空间的问题。
同时，由于采用晶体共振器，其功耗也相对较低，有利于节能环保。
在实际应用中，晶体振荡器具有广泛的用途。
首先，在通信设备中，晶体振荡器被用于产生稳定的时钟信号，保证通信设备的正常运行。
例如，在无线电、移动通信、卫星通信等领域，晶体振荡器被广泛应用。
其次，晶体振荡器在计算机领域也有重要作用。
计算机中的时钟信号需要非常稳定和准确，晶体振荡器可以提供这样的信号，保证计算机的正常运行。
另外，在数字电子钟表、微处理器、遥控器等电子设备中，晶体振荡器也都是必不可少的元件。
它们需要稳定的频率信号来驱动电子元件，保证设备的正常工作。
此外，在医疗设备、汽车电子、航空航天等领域，晶体振荡器也都有着重要的应用。
在这些领域中，对频率信号的稳定性和可靠性要求很高，晶体振荡器可以提供符合要求的频率信号，保证设备的正常运行。
总之，晶体振荡器作为一种电子元件，具有稳定性高、可靠性好、体积小和功耗低的优点，在电子设备中有着广泛的应用。
它可以为各种电子设备提供稳定的频率信号，保证设备的正常运行。
因此，晶体振荡器在现代电子技术中扮演着不可或缺的角色。
怎样设计一个稳定的振荡电路电子设备中的振荡电路在各个领域均有广泛的应用，包括通信、计算机、仪器仪表等。
振荡电路能够产生稳定的周期性信号，是许多电子设备正常工作的基础。
在设计一个稳定的振荡电路时，需要考虑多个方面的因素，包括电路拓扑、元器件选择和参数设置等。
本文将详细介绍如何设计一个稳定的振荡电路。
一、选择适当的电路拓扑在设计振荡电路时，首先需要选择适当的电路拓扑结构。
常见的振荡电路拓扑包括RC振荡器、LC振荡器、晶体振荡器等。
选择合适的电路拓扑结构需要根据具体的应用需求和性能要求来决定。
例如，如果需要较高的频率稳定性和输出纯度，则可以选择晶体振荡器。
二、选择合适的元器件元器件的选择对振荡电路的性能和稳定性至关重要。
在选择元器件时，需要考虑其频率特性、温度特性和稳定性等因素。
对于晶体振荡器，选择合适的晶体谐振频率是关键。
同时，还需要选择质量稳定性好、温度特性小的元器件来提高振荡电路的稳定性。
三、设置适当的参数在设计振荡电路时，需要设置适当的参数来保证电路的稳定性和工作性能。
其中最重要的参数是反馈系数和增益。
反馈系数是振荡电路中的信号反馈比例，过高或过低的反馈系数都会导致电路不稳定。
增益则决定了电路的增强能力，过高的增益可能引起电路的非线性失真。
四、考虑干扰与衰减在实际应用中，振荡电路往往会受到一些外部干扰因素的影响，例如电源噪声、温度变化等。
为了保证振荡电路的稳定性，需要在电路设计中考虑到这些干扰因素，并采取相应的衰减措施，例如添加滤波电路、温度补偿电路等。
五、进行稳定性分析和优化在设计完振荡电路后，需要进行稳定性分析和优化，以保证电路稳定工作。
稳定性分析可以通过建立数学模型和稳定性方程来进行。
在分析过程中，需要考虑到元器件参数的变化范围、噪声特性等因素，并进行合理的参数选取和设计优化。
六、实验验证和性能调试完成振荡电路的设计后，需要进行实验验证和性能调试。
通过实验验证，可以判断电路是否稳定并满足设计要求。
晶体振荡器工作原理
晶体振荡器是一种电子元件，常用于产生稳定的高频信号，例如用于射频电路中的频率合成、调制与解调等。
其工作原理基于晶体的谐振特性。
晶体振荡器由一个谐振器和一个放大器组成。
谐振器一般由晶体振荡器中的晶体和与之相连的电容和电感组成，而放大器则是驱动谐振器的可控放大器。
晶体振荡器的工作过程可以大致描述如下：
1. 在晶体振荡器电路中施加适当的直流电压，使晶体被激励。
2. 当电压施加到晶体上时，晶体会发生压电效应，即产生机械振动。
3. 机械振动导致晶体的压电特性引起电荷的累积和分布不均匀，从而在晶体内部产生电场。
4. 当电场达到足够大的值时，它会使晶体的分子结构产生微小的区域重排现象，这种现象称为压电畴的形成。
5. 压电畴则导致晶体的电导率发生变化，形成了晶体的谐振特性。
6. 谐振特性使晶体振荡器的谐振频率满足共振条件，并产生一个稳定的高频信号。
7. 这个高频信号经过放大器放大后，就可以被用于其他电路的工作。
需要注意的是，为了保持晶体振荡器的稳定性，还需要采取一些额外的措施，例如使用温度补偿电路、反馈电路等来抑制频率的漂移和波形的失真。
