电缆桥架防火封堵方法电缆桥架是用于承载和保护电缆的重要设施，然而一旦发生火灾，电缆桥架往往会成为火势蔓延的通道，导致火势失控和照明瘫痪，给人员和财产带来严重的危害。
因此，对电缆桥架进行防火封堵是非常重要的。
一、防火封堵的目的和方法防火封堵的目的是将电缆桥架的通风缝隙和孔洞封堵起来，避免火焰和烟气通过这些通道传递。
具体的封堵方法主要包括以下几种：1. 密封性封堵：采用非燃或难燃材料，如石膏板、钢板或耐火泥等，将电缆桥架的孔洞和通风口封堵起来，以阻止火焰和烟气传递。
2. 温度传导封堵：使用无机纤维或耐火材料，如耐火棉、硅酸盐纤维或石棉布等，将电缆桥架周围的燃烧区域封堵住，避免火势蔓延。
3. 扩散抑制封堵：使用阻燃材料，如阻燃胶带、电缆阻燃漆等，将电缆桥架内的电缆进行密封，阻止火灾的扩散。
以上方法可以根据需求进行组合，以增加防火效果和封堵效果。
二、电缆桥架防火封堵的步骤1. 安全措施：在进行防火封堵前，首先要采取必要的安全措施，如切断电源，保护管线等。
2. 封堵物料：根据实际情况，选择适当的封堵物料，一般应选择无机防火材料，如石膏板、钢板或耐火泥等。
同时要确保封堵物料具有一定的耐火性能和防火等级。
3. 孔洞封堵：对于电缆桥架上的孔洞，可以使用石膏板或钢板进行封堵。
首先，根据孔洞的大小，在石膏板上切割出对应大小的孔洞，然后将孔洞与墙壁或天花板对接，用螺丝或焊接固定住。
对于特别大的孔洞，可以使用钢板进行封堵。
4. 通风口封堵：对于电缆桥架上的通风口，可以使用耐火泥进行封堵。
首先，将电缆桥架上的灰尘和杂物清理干净，然后将耐火泥涂抹在通风口周围的墙壁或天花板上，直至封堵完全。
5. 扩散抑制封堵：对于电缆桥架内的电缆，可以使用阻燃胶带进行封堵。
首先，将胶带裁剪成适当的长度，并将其缠绕在电缆的外部表面，使其紧密贴合。
然后，将胶带上的防火漆刷涂在电缆表面，以增加电缆的防火性能。
6. 其他封堵：对于一些特殊的位置和具体情况，可以采取其他封堵方法。
鲁能院电控室业务学习资料汇编电缆防火封堵项目负责人：何文华项目参加人：王锋、朱月涌科室：鲁能院电控室日期：2007年12月电缆防火封堵以下为设计参考标准：DL5000-2000 《火力发电厂设计技术规程》DLGJ154-2000 《电缆防火措施设计和施工验收标准》《电力工程电气设计手册》：电缆防火与阻燃GB 50217-94 《电力工程电缆设计规范》GB 50229-2006 《火力发电厂与变电所设计防火规范》DL 5027-93 《电力设备典型消防规程》GB 50116-98 《火灾自动报警系统设计规范》1.电缆火灾发生的原因及防止电缆延燃的措施1.1电缆失火的原因：（1）电缆过热、绝缘老化、受潮以及接头爆炸等内因（2）由于煤粉或油泄漏经高温引燃、电焊渣等可燃物着火等波及下的外因。
1.2防止电缆延燃的措施为了防止电缆延燃，对电缆可能着火蔓延导致严重事故的回路、易受外部影响波及火灾的电缆密集场所，应有适当的阻火分隔，并按工程重要性、火灾几率及其特点和经济合理等因素，确定采取下列安全措施：（1）实施阻燃防护或阻止延燃。
（2）选用具有难燃性的电缆。
（3）实施耐火防护或选用具有耐火性的电缆。
（4）实施防火构造。
（5）增设自动报警与专用消防装臵。
其中防火封堵(阻火分隔)的优点：（1）封堵措施既可以防止电缆火势的延燃，又可以防止小动物进入电气设备引起的事故。
（2）封堵施工较方便。
（3）封堵材料的各种性能较好，国产材料亦已过关，能满足要求，耐火等级、阻燃性能、化学稳定性能良好。
（4）价格相对便宜。
（5）对今后的扩建、改建工程没有影响，尤其是采用了有机堵料对今后改建创造了良好的条件。
2.防火封堵设计的准备工作及需要了解和注意的问题2.1相关卷册及资料全厂电缆通道的走向---全厂各区域的电缆敷设布臵图具体计算楼板的留洞尺寸---电气给土建的提出资料各封堵材料的计算依据---厂家样本2.2常用的防火材料:防火涂料、阻火隔板、有机堵料、无机堵料、阻火包。

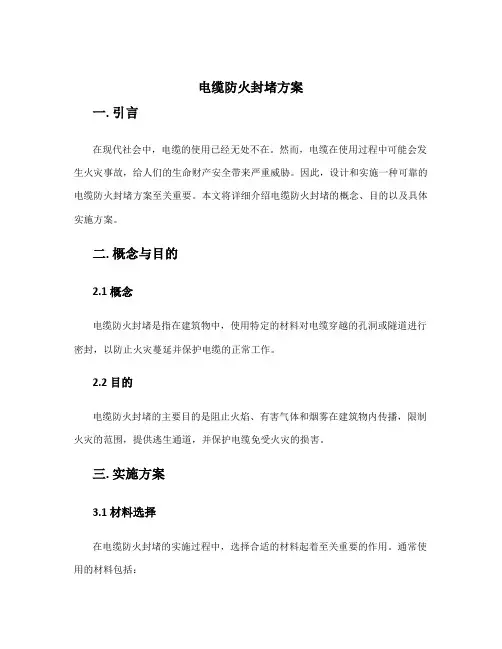

电缆防火封堵方案一. 引言在现代社会中，电缆的使用已经无处不在。
然而，电缆在使用过程中可能会发生火灾事故，给人们的生命财产安全带来严重威胁。
因此，设计和实施一种可靠的电缆防火封堵方案至关重要。
本文将详细介绍电缆防火封堵的概念、目的以及具体实施方案。
二. 概念与目的2.1 概念电缆防火封堵是指在建筑物中，使用特定的材料对电缆穿越的孔洞或隧道进行密封，以防止火灾蔓延并保护电缆的正常工作。
2.2 目的电缆防火封堵的主要目的是阻止火焰、有害气体和烟雾在建筑物内传播，限制火灾的范围，提供逃生通道，并保护电缆免受火灾的损害。
三. 实施方案3.1 材料选择在电缆防火封堵的实施过程中，选择合适的材料起着至关重要的作用。
通常使用的材料包括：•阻燃硅酸盐泡沫：具有优异的隔热和绝缘性能，能够有效地防止火焰传播和烟雾产生。
•防火泥浆：由硅酸盐泡沫和防火增强剂混合而成，具有耐高温、隔热、防火阻燃的特性。
•防火涂料：涂覆在电缆或孔洞周围的表面，能够形成耐火屏障，防止火焰蔓延。
3.2 实施步骤步骤一：准备工作在进行电缆防火封堵之前，需要先进行准备工作。
包括：•清理孔洞：将孔洞周围的杂物清理干净，保持干净的工作环境。
•检查电缆：检查电缆的施工质量和完整性，确保电缆无损坏。
步骤二：密封孔洞将预先选择的材料填充至孔洞中，确保填充均匀、密实。
使用适当的工具压实填充材料，以达到最佳的防火效果。
步骤三：涂覆防火涂料使用刷子或喷枪将防火涂料涂覆在电缆或孔洞周围的表面，确保覆盖均匀。
待涂覆干燥后，形成耐火屏障。
3.3 效果验证实施完电缆防火封堵方案后，需要进行效果验证。
具体方法包括：•模拟火灾：在控制环境下模拟火灾，观察火焰蔓延的情况。
•隧道通风测试：检测封堵后的隧道内是否有烟雾残留。
四. 总结电缆防火封堵方案是提高建筑物火灾安全性的关键措施之一。
通过选择合适的材料并采取正确的实施步骤，可以有效地防止火灾蔓延并保护电缆的完整性。
然而，为了确保方案的有效性，必须进行效果验证和定期维护。
电缆防火封堵施工方案
在建筑物中，电缆是不可或缺的设备，但电缆由于长期使用容易发生故障，一旦发生故障，会对建筑物以及人员造成极大的危害。
为了确保建筑物内部电缆的安全运行，防火封堵施工方案至关重要。
本文将介绍一种电缆防火封堵施工方案。
施工原理
电缆防火封堵施工方案的施工原理是利用阻燃材料将电缆的孔洞或穿墙孔道进行封堵，以阻止火焰的传播，确保建筑物内部电缆的安全。
通过合理的封堵方案，可以有效防止火灾蔓延，减小火灾带来的损失。
施工工具
进行电缆防火封堵施工需要准备的工具有：打磨工具、刷子、封堵材料等。
施工步骤
1.清洁孔洞：首先清理电缆孔洞周围的灰尘和杂物，确保封堵工作的
顺利进行。
2.处理电缆：将电缆固定在位，并松动需要加装的新电缆。
3.封堵材料：使用阻燃防火胶等封堵材料，对电缆孔洞进行封堵，确
保封堵牢固。
4.加固处理：待封堵材料干燥后，进行加固处理，确保封堵效果更加
牢固。
施工注意事项
•选择符合国家标准的阻燃材料，确保防火封堵效果。
•在施工过程中要注意安全，避免发生意外情况。
•封堵后要进行检查，确保封堵效果达标。
通过以上施工方案，可以有效地进行电缆防火封堵工作，确保建筑物内部电缆的安全运行，降低火灾风险。
电缆穿管防火封堵要求电缆穿管的防火封堵是指在建筑物中布线时，将电缆通过墙壁或地板的穿孔口时，进行封堵处理，以达到防止火灾蔓延、保护电缆和设备安全的目的。
下面是对电缆穿管防火封堵要求的详细介绍：首先，电缆穿管防火封堵材料应选用阻燃性能良好的材料，如无机材料、耐火材料等。
这些材料在火灾发生时，能够有效隔离火源，防止火势蔓延。
其次，电缆穿管防火封堵应根据施工现场的需求选择合适的防火封堵材料和方法。
常用的防火封堵材料包括防火胶、防火涂料、防火灌浆等。
在选择材料时，应考虑到电缆的材质、数量以及所处环境的温度、湿度等因素。
第三，在进行电缆穿管防火封堵时，应根据穿孔口的大小和位置，选择适当的封堵方式。
对于小孔，可以选择使用防火胶或防火油垫进行封堵；对于大孔，可以采用防火板或耐火砖等材料进行封堵。
此外，应注意封堵材料与电缆的固定和连接处，防止出现松动。
第四，电缆穿管防火封堵的施工应符合相关的技术标准和规范要求。
在施工过程中，应保证材料的安装密封性良好，封堵层要均匀且紧密贴合，确保没有空隙存在。
同时，还要注意封堵材料的厚度和层数，以达到预期的防火效果。
第五，电缆穿管防火封堵应进行验收和检测工作。
验收时，应检查封堵材料的安装质量，确认封堵效果是否达到要求。
检测工作可以通过烟气渗透试验、火焰渗透实验等方法进行，以验证封堵设计的有效性。
最后，电缆穿管防火封堵的维护和管理也是至关重要的。
定期巡检和保养工作，及时发现和处理封堵材料的老化、损坏等情况，确保封堵效果持久可靠。
总结来说，电缆穿管防火封堵要求的核心是选择合适的防火封堵材料和方法，并严格按照技术标准和规范进行施工。
只有这样，才能有效防止火灾蔓延，保护电缆和设备的安全。
鲁能院电控室业务学习资料汇编电缆防火封堵项目负责人：何文华项目参加人：王锋、朱月涌科室：鲁能院电控室日期：2007年12月电缆防火封堵以下为设计参考标准：DL5000-2000 《火力发电厂设计技术规程》DLGJ154-2000 《电缆防火措施设计和施工验收标准》《电力工程电气设计手册》：电缆防火与阻燃GB 50217-94 《电力工程电缆设计规范》GB 50229-2006 《火力发电厂与变电所设计防火规范》DL 5027-93 《电力设备典型消防规程》GB 50116-98 《火灾自动报警系统设计规范》1.电缆火灾发生的原因及防止电缆延燃的措施1.1电缆失火的原因：（1）电缆过热、绝缘老化、受潮以及接头爆炸等内因（2）由于煤粉或油泄漏经高温引燃、电焊渣等可燃物着火等波及下的外因。
1.2防止电缆延燃的措施为了防止电缆延燃，对电缆可能着火蔓延导致严重事故的回路、易受外部影响波及火灾的电缆密集场所，应有适当的阻火分隔，并按工程重要性、火灾几率及其特点和经济合理等因素，确定采取下列安全措施：（1）实施阻燃防护或阻止延燃。
（2）选用具有难燃性的电缆。
（3）实施耐火防护或选用具有耐火性的电缆。
（4）实施防火构造。
（5）增设自动报警与专用消防装臵。
其中防火封堵(阻火分隔)的优点：（1）封堵措施既可以防止电缆火势的延燃，又可以防止小动物进入电气设备引起的事故。
（2）封堵施工较方便。
（3）封堵材料的各种性能较好，国产材料亦已过关，能满足要求，耐火等级、阻燃性能、化学稳定性能良好。
（4）价格相对便宜。
（5）对今后的扩建、改建工程没有影响，尤其是采用了有机堵料对今后改建创造了良好的条件。
2.防火封堵设计的准备工作及需要了解和注意的问题2.1相关卷册及资料全厂电缆通道的走向---全厂各区域的电缆敷设布臵图具体计算楼板的留洞尺寸---电气给土建的提出资料各封堵材料的计算依据---厂家样本2.2常用的防火材料:防火涂料、阻火隔板、有机堵料、无机堵料、阻火包。
辅助材料:钢筋(∅10的圆钢,做支撑用),钢板。
防火涂料—涂刷在电缆外护套上,阻止电缆因火灾而延燃。
阻火隔板—具有耐火性能的板材,主要用于电缆层间的防火分隔。
有机堵料—一般具有遇火膨胀,防火,防烟和隔热性能,用于电缆外皮四周封包及成束电缆之间缝隙镶嵌封堵。
无机堵料—一般具有防火,防烟,防水,隔热和抗机械冲击的性能,适用于电缆贯穿孔洞时与有机堵料的配合使用。
阻火包—用于防火封堵又易作业的膨胀型柔性枕袋状阻火材料。
耐火槽盒—适用于电缆在支架或桥架上敷设时的防火保护,耐火分隔。
2.3名词解释:耐火性-在特定高温,时间的火焰作用下电缆能维持通电运行的特性. 难燃性-在特定试验条件的火焰作用使电缆被烧着后撤去火源能迅速自熄的特性。
3、下列部位应采取电缆防火封堵措施:3.1对主厂房内易受外部火灾影响的汽轮机头部、汽机油系统、锅炉防爆门、排渣孔朝向的邻近部位的电缆区段，应采取防火措施（GB50229-2006 6.7.7）。
3.2凡穿越墙壁、楼板和电缆沟道而进入控制室、电缆夹层、控制柜及仪表盘、保护盘等处的电缆孔、洞、竖井等必须用防火堵料严密封堵，备用屏位留的孔洞一律用钢板盖严。
(DL 5027-93 7.4.3) 。
3.3汽轮发电机机座靠近油箱、油管、高温管道处。
3.4电缆竖井在零米层与隧沟道的接口及与电缆桥架的接口,以及穿过各层楼板的竖井口。
3.5电缆隧道与沟道的接口,以及架空电缆桥架(或角钢支架)穿墙处。
3.6辅助车间内部电缆通道通向厂区的所有接口。
3.7主厂房及各辅助厂房内电缆沟在电缆敷设完后,盖板用水泥砂浆抹面封死,以防污水、污油流入电缆沟内。
3.8油泵房、油处理、油库区、危险品仓库等易燃、易爆区域的电缆应穿管敷设,管口采用防火堵料封堵。
3.9由各辅机厂家配套控制的配电柜等处作防火封堵。
3.10落地的箱子需要作防火封堵。
3.11当电缆明敷时,在电缆中间接头两侧各2~3m长的区段以及沿该电缆并行敷设的其他电缆同一长度范围内,应采取防火措施。
（GB 50229-2006 6.7.7）3.12明敷的消防控制、通信和报警线路采用金属管或金属线槽保护时，应在金属管或金属线槽上采取防火涂料措施。
4.防火封堵部位及封堵方法(以下参照扬州市华兴防火材料有限公司产品参数,设计时应按不同厂家材料参数相应调整) 。
4.1电缆隧道电缆隧道的分支处,穿墙处以及每隔60米处均应设臵防火墙(见本条说明1) 。
用阻火包充填,在阻火墙两侧与电缆相搭接部位塞上有机堵料，两侧各向内塞50mm(见本条说明2)。
阻火墙高度为隧道高度，宽度为电缆支架宽度b+100mm，封堵截面厚度可参考c值(见本条说明3) 。
阻火墙两侧电缆各1.5m涂刷防火涂料。
阻火墙两侧各装2X800宽防火隔板，用∅10的圆钢做螺栓固定在电缆支架上。
隧道两侧底角用砖砌120*120mm排水小孔。
详见附图1说明1:GB 50229-2006 5.3.9节选:电缆隧道的防火墙上应采用甲级防火门。
GB 50217-94 7.0.3除通向主控室,厂区围墙或长距离隧道中按通风区段分隔的阻火墙应设防火门外,其他情况下有防止窜燃措施时可不设防火门。
说明2：在构筑阻火墙时,如果存在很小的孔隙,电缆着火时,火就会透过封堵层,破坏了封堵作用,应用有机堵料封严。
说明3此图表为以前工程采用的数据,封堵厚度应以满足规定的耐火极限为准,根据不同厂家参数相应调整,并应满足施工规范5.5.3条:电缆隧道的阻火墙厚度不易小于240mm。
4.2电缆沟防火封堵电缆沟的分支处,穿墙处以及每隔100米处均应设臵防火墙.为牢固阻火墙，可选在支架部位处构筑阻火墙，用阻火包充填.在阻火墙两侧与电缆相搭接部位塞上有机堵料，两侧各向内塞50mm。
阻火墙顶部应与沟盖板紧接，不能留有缝隙，封堵点两侧电缆各1m涂刷防火涂料，沟中央用砖砌120*120mm排水小孔,阻火墙两侧加隔板，用∅10的圆钢做螺栓固定在电缆支架上。
详见附图2。
说明:封堵厚度应以满足规定的耐火极限为准,根据不同厂家参数相应调整,并应满足施工规范 5.5.6条:电缆隧道的阻火墙厚度不易小于150mm。
4.3电缆进入配电屏、柜孔洞防火封堵在电缆入屏、柜等的孔洞采用有机堵料和无机堵料充填，洞口两侧电缆各1m涂刷防火涂料。
当孔洞大于0.5m2，应增加∅10圆钢，在封堵下方对焊成十字形交叉排列，横纵间距不大于100mm，但需保证电缆穿过。
详见附图3.说明:封堵厚度应以满足规定的耐火极限为准,根据不同厂家参数相应调整,并应满足施工规范5.5.11条:穿越楼板的电缆孔洞的厚度不易小于100mm,宜与楼板厚度齐平。
4.4电缆竖井防火封堵（1）电缆竖井封堵：用阻火包充填，并在电缆与阻火包之间向上向下各塞50mm的有机堵料。
在封堵处下方放臵阻火隔板，大小同竖井截面积。
封堵点两侧电缆各1m涂刷防火涂料。
并增加∅10圆钢在下方对焊成十字型交叉排列，横纵间距不大于200mm,以加固封堵牢度。
当竖井长度大于7m时，每隔7m设臵一个封堵层。
详见附图4。
（2）竖井穿楼板封堵：方法类似屏洞封堵。
详见附图5。
4.5电缆桥架防火封堵方法一:采用阻火包充填，在阻火墙两侧与电缆相搭接部位塞上有机堵料，两侧各向内塞50mm。
封堵点两侧电缆各1m涂刷防火涂料。
各层桥架上、下方各放臵一层阻火隔板，长2000mm，宽为桥架宽度。
详见附图6。
方法二:采用耐火槽盒,在需要封堵处的桥架上放臵长为2000mm的耐火槽盒,在槽盒两端用有机堵料封堵。
(耐火槽盒盒体结构具有封闭性,盒内电缆即或发生电路着火也会因缺乏氧气而迅速自熄) 。
详见附图7。
4.6电缆（桥架）穿楼板（墙洞）防火封堵（1）电缆（桥架）穿墙洞时做法同电缆竖井封堵，其封堵厚度应大于100mm，与墙（楼板）齐平。
详见附图8。
（2）电缆（桥架）穿楼板时封堵方法同竖井穿楼板封堵。
详见附图5。
4.7架空桥架防火封堵架空电缆桥架直线段每隔100米设臵一处阻火墙或阻火段, 封堵方法同电缆桥架，在封堵点处电缆1.5m涂刷防火涂料。
厂区架空桥架和主厂房区域的桥架在最下层铺设通长的阻火隔板。
5.其他5.1耐火极限规定GB 50229-2006 6.7.2建构筑物中电缆引至电气柜,盘,或者控制屏,台的开孔部位,电缆贯穿隔墙,楼板的空洞的封堵,其防火封堵组件的耐火极限不应低于被贯穿物的耐火极限,且不应低于1h。
GB 50229-2006 6.7.5防火墙上的电缆孔洞的封堵组件的耐火极限应为3h。
5.2注意事项:*多段配电装臵对应的电缆构筑物应采取防火封堵适当分隔。
*厂区电缆构筑物进入建筑物的穿墙处不要漏做,也不要重复做。
*A列外变压器应分隔开。
*电缆构筑物穿越不同区域之间即使没有穿墙也应做防火封堵进行分隔。
图片1电缆隧道图片2配电屏封堵图片3防火涂料图片4电缆沟内的阻火包及防火隔板图片说明：图片1：本图片为电缆隧道内部，做封堵时阻火墙高度为隧道高度，宽度为电缆支架宽度b+100mm。
图片2：本图片为电缆下进线的配电屏屏洞封堵，深色膏状物为有机堵料，屏洞周边白色类似水泥的材料为无机堵料。
图片3：电缆上的白色涂料为防火涂料。
图片4：电缆沟内堆积的袋装物为阻火包，白色隔板为防火隔板。
