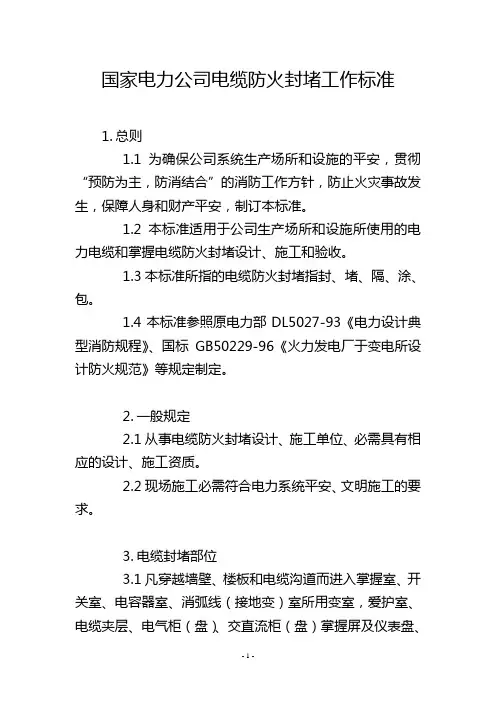

电缆防火封堵工作标准
1. 总则
1.1为确保公司系统生产场所和设施的安全，贯彻“预防为主，防消结合”的消防工作方针，防止火灾事故发生，保障人身和财产安全，制订本标准。
1.2本标准适用于公司生产场所和设施所使用的电力电缆和控制电缆防火封堵设计、施工和验收。
1.3本标准所指的电缆防火封堵指封、堵、隔、涂、包。
1.4本标准参照原电力部DL5027-93《电力设计典型消防规程》、国标GB50229-96《火力发电厂于变电所设计防火规范》等规定制定。
2. 一般规定
2.1从事电缆防火封堵设计、施工单位、必须具有相应的设计、施工资质。
2.2现场施工必须符合电力系统安全、文明施工的要求。
3. 电缆封堵部位
3.1凡穿越墙壁、楼板和电缆沟道而进入控制室、开关室、电容器室、消弧线（接地变）室所用变室，保护室、电缆夹层、电气柜（盘）、交直流柜（盘）控制屏及仪表盘、保护盘等处的电缆孔、洞。
3.2竖井和进入油区的电缆入口处。
3.3室外端子箱、电源箱、控制箱等电缆穿入处。
3.4室内电缆沟电缆穿至开关柜的入口处。
其它需要封堵的部位。
4. 材料选择
4.1封堵材料包括有机封堵、无机封堵、耐火隔板、防火涂料、防火包带、防火包。
4.2电缆防火封堵材料，必须经过国家防火建筑材料质量监督检验测试中心的检测，并提供检测合格文件，材料质量符合质保书要求。
4.3封堵材料必须通过省一级消防主管部门鉴定，并取得消防产品登记备案证书。
4.4外省市产品，必须提供广东省消防局颁发“外省市消防产品进粤销售登记备案证书”。
4.5材料的质量、外观必须符合下列要求：
4.5. 1有机堵料不氧化、不冒油、软硬适度。
4.5.2无机堵料不结块、无杂质。
4.5.3防火隔板平整光洁、厚薄均匀。
5. 施工要求
5.1防火隔板的施工，应符合下列要求：
5.1.1安装前应检查隔板外观质量情况，检查产品合格证书。
5.1.2防火隔板的安装必须牢固可靠、保持平整，缝隙处必须用有机堵料封堵严密。
5.1.3固定防火隔板的附件需达相应耐火等级要求。
5.2有机防火堵料的施工，应符合下列要求：
5.2.1施工时将有机防火堵料密实嵌于需封堵的孔隙中。
5.2.2所有穿层周围必须包裹一层有机堵料，（不得小于20mm）并均匀密实。
5.2.3有机防火堵料与其它防火材料配合封堵时，有机防火堵料应高于隔板20mm，呈几何形状。

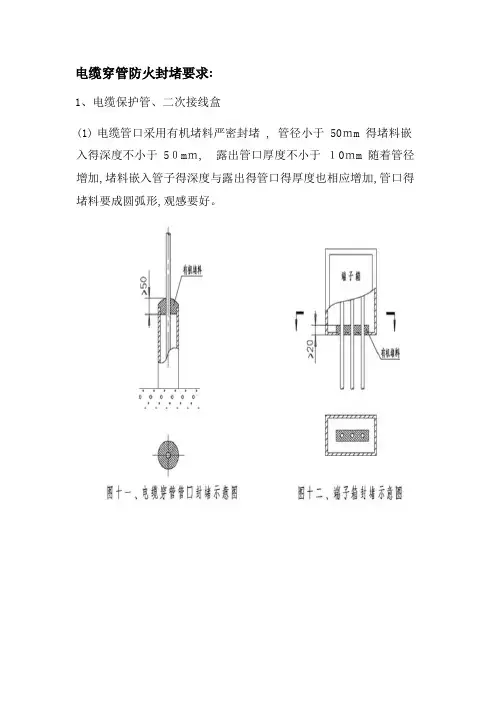

5.2.4电缆预留孔和电缆保护管两端口应用有机防火堵料封堵严密。
堵料嵌入管口的深度不小于50mm。
5.3无机防火堵料施工，应符合下列要求：
5.3.1施工前整理电缆，根据需封堵孔洞的大小，严格按产品说明的要求进行施工。
当孔洞面积大于0.1平方米，且可能行人的地方应采用加固措施。
5.3.2构筑阻火墙时，阻火墙的厚度不小于250mm。
5.3.3阻火墙应设置在电缆支（托）架处，构筑牢固；室外电缆沟的阻火墙如设电缆预留孔时，应用有机堵料封堵严密，底部设排水孔洞。
5.4阻火包施工，应符合下列要求：
5.4.1施工前，将电缆作必要的整理，检查阻火包有无破损，不得使用破损的阻火包。
5.4.2在电缆周围宜裹一层有机防火堵料，将阻火包平服地嵌入电缆空隙中，阻火包应交叉堆砌。
5.4.3当用阻火包构筑阻火墙时，阻火墙底部用砖砌筑支墩；并留排水孔，应采取固定措施以防止阻火墙坍塌。
5.5自粘性防火带施工，符合下列要求：
5.5.1施工前作电缆整理。
5.5.2按产品说明书要求进行施工。
5.5.3允许多根小截面控制电缆束缠绕自粘性防火包带，两端缝隙用有机防火堵料封堵严实。
5.6防火涂料施工，应符合下列要求：
5.6.1施工前清除电缆表面的灰尘、油污。
涂刷前，将涂料搅拌均匀，若涂料太稠时应根据涂料产品加相应的稀释剂稀释。
5.6.2水平敷设的电缆，宜沿着电缆的走向均匀涂刷，垂直敷设电缆，宜自上而下涂刷，涂刷次数及厚度应符合产品的要求，每次涂刷的间隔时间不得少于规定时间。
5.6.3遇电缆密集或束敷设时，应逐根涂刷，不得漏涂。
5.6.4电缆穿越墙、洞、楼板两端涂刷涂料，涂料得长度距建筑的距离不得小于1m，涂刷要整齐。
6. 验收要求
6.1电缆防火工程施工验收时，施工单位应提交下列资料：
6.1.1设计施工图纸，产品说明书，产品合格证。
6.1.2工程预（决）算书
6.1.3施工验收完毕应提供竣工图。
6.2防火隔板安装牢固，无缺口、缝隙，外观平整美观。
6.3有机防火堵料封堵应牢固严实，无漏光、漏风、龟裂，无脱落现象，表面应平整光洁。
6.4无机防火堵料的封堵，表面应平整光洁，不得有粉末、硬化、开裂等缺陷。
6.5阻火包的堆砌应密实牢固，对侧以不透光为合格，外观要整齐。
6.6自粘性防火包带按叠加一半的规定均匀缠绕，不应有松开现象。
6.7防火涂料的涂刷表面应光洁干燥，无明显的厚薄不均匀。
不应有漏涂现象。
涂覆厚度应达到时间要求。
6.8对不符合标准的工程、部位进行返工处理后，应组织复验。
7. 附件
常见部位电缆防火封堵施工示意图
图（1）控制柜封堵平面图
施工说明
（1）控制柜（屏）封堵必须采用10mm以上防火板铺设底部或用无机堵料在有机堵料周围浇制。
（2）防火板必须铺设平整，用有机堵料堵满空隙缝口。
（3）防火板缝口及电缆周围用有机堵料密实封堵，做线脚。
（4）线脚尺寸厚度不得小于10mm、宽度不得小于20mm，电线周围有机堵料的边沿距电缆的距离不小于40mm。
（5）采用防火板封堵时，孔洞内应有机堵料包塞电缆周围，并用防火包塞满孔洞，铺设平整。
图（2）电缆沟阻火墙正面图
施工说明
（1）电缆沟阻火墙必须采用镀锌或防锈涂刷过的角钢做支架。
（2）两面宜采用10mm以上厚度防火板封隔，沟底部用砖块砌作，留排水洞，上部加盖防火板。
（3）沟底和电缆周围采用有机堵料封堵密实，其它部位宜用防火包封堵。
（4）阻火墙顶部用有机堵料塞平整，并加盖防火隔板。
（5）防火板两面电缆部位和中缝间，用有机堵料做线口封堵。

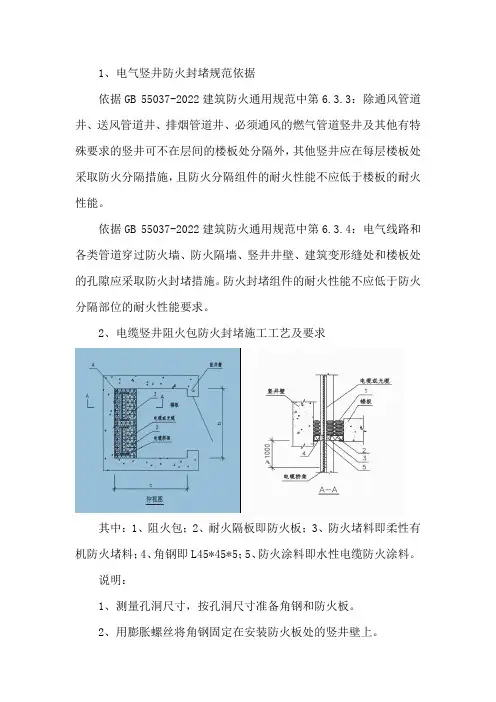

图（3）电缆竖井封堵平面图
施工说明
（1）电缆竖井必须按防火标准规范施工。
（2）电缆竖井一般采用角钢托架，用20mm以上耐火板托底封堵。
（3）底面部孔隙口及电缆周围必须采用有机堵料密实封堵。
（4）按产品说明书要求配制的无机堵料浇制的厚度不得小于200mm。
面层要平整，有机封堵做线脚。
图（4）电缆层涂料示意图、开关箱进线洞、孔封堵正面图。
施工说明
（1）开关箱、控制屏（柜）及开关箱进线孔洞，根据洞口大小，要用有机堵料或用防火包封堵。
（2）电缆周围必须用有机堵料包塞密实，电缆根部用有机堵料包塞电缆周围。
标准设计用词说明
（一）执行本标准时，要求严格程度的用词，说明如下，以便在执行中区别对待。
1.表示很严格，非这样做不可的用词：
正面词采用“必须”；
反面词采用“严禁”。
2.表示严格，在正常情况下均应这样做的用词：
正面词采用“应”：
反面词采用“不应”或“不得”。
3.表面允许稍有选择，在条件许可时首先应这样做的用词：
正面词采用“不宜”。
反面词采用“宜”或“可”；
（二）条文中指明必须按有关的标准、规范或规定执行的写法为“应按他——执行”或“应符合——要求或规定”。
非必须按所指的标准、规范或其他规定执行的写法为“可参照——执行”。
