编号SSI—007—12 NT机种TCD故障码说明页次 1TCD 10：50B继电器ON故障RANK：A1含义：50B出力BUFFER ON，入力BUFFER OFF故障时，电梯立即非常停止，防止制御系统的信赖性低下。
说明：开机三分钟后，主MICON自动对50B RELAY OFF/ON一次，而MPU侦测ZX50BM及ZX50BS信号，做比较判别，此时若50B RELAY未在200ms内按主MICON命令OFF/ON 时，则检出异常。
调查项目：1.50B RELAY FIO状态确认：调查50B RELAY之回路，确认是否有溶着或卡住现象。
2.入力BUFFER调查：主MICON ZX50BM($CA01H)，从MICON ZX50BS($CD21H)之DATA是否随50B RELAY之ON/OFF同步动作。
3.出力BUFFER调查：电梯停止时，50B RELAY之测定。
(a)50B RELAY ON时，50B LED亮。
(b)50B RELAY OFF时，50B LED灭。
4.MPU PCB和FIO PCB之排线确认。
5.FIO PCB更换：2,3项有不良而第4项良好时，表示FIO出力BUFFER不良，请更换FIO PCB。
6.MPU PCB更换：FIO更新后，仍有异常发生，表示MPU PCB不良，请更换MPU PCB。
编号SSI—007—12 NT机种TCD故障码说明页次 2TCD 11：10T 接触器ON故障RANK：A1含义：10T出力、入力BUFFER ON故障时，电梯立即非常停止,提高制御系统的信赖性。
说明：当主MICON下停止指令的整个过程中，从电梯起动到电梯停止(会TURN OFF 10T RELAY)，而MICON会自动侦测ZX10TM及ZX10TS之回授信号，做比较判别，此时若10TRELAY未在500ms内依MICON指令OFF动作时，则异常检出。
调查项目：1.10T RELAY状态确认：调查10T RELAY之回路，确认是否有溶着或卡住现象。

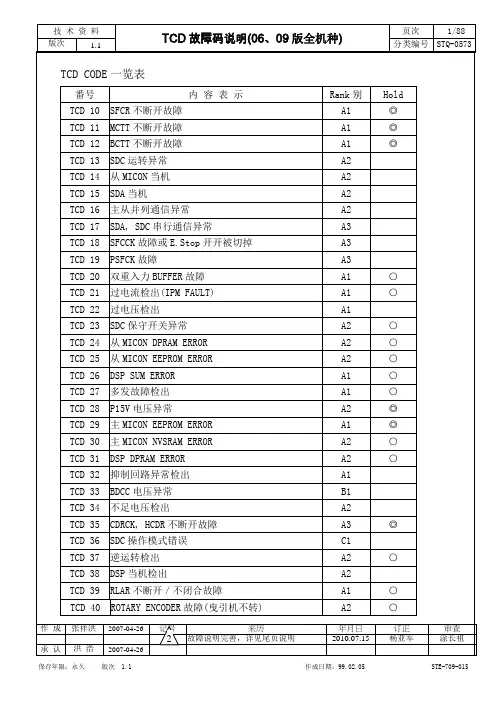

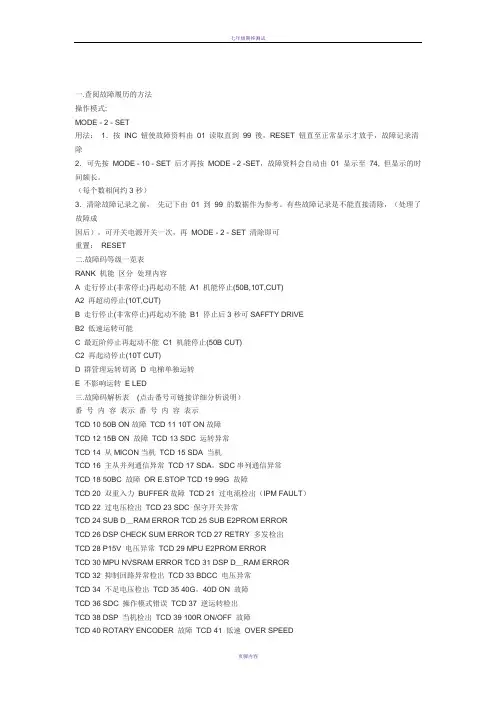

一.查阅故障履历的方法操作模式:MODE - 2 - SET用法：1．按INC 钮使故障资料由01 读取直到99 後，RESET 钮直至正常显示才放手，故障记录清除2．可先按MODE - 10 - SET 后才再按MODE - 2 -SET，故障资料会自动由01 显示至74, 但显示的时间颇长。
（每个数相间约3秒）3．清除故障记录之前，先记下由01 到99 的数据作为参考。
有些故障记录是不能直接清除，（处理了故障成因后），可开关电源开关一次，再MODE - 2 - SET 清除即可重置：RESET二.故障码等级一览表RANK 机能区分处理内容A 走行停止(非常停止)再起动不能A1 机能停止(50B,10T,CUT)A2 再超动停止(10T,CUT)B 走行停止(非常停止)再起动不能B1 停止后3秒可SAFFTY DRIVEB2 低速运转可能C 最近阶停止再起动不能C1 机能停止(50B CUT)C2 再起动停止(10T CUT)D 群管理运转切离D 电梯单独运转E 不影响运转E LED三.故障码解析表(点击番号可链接详细分析说明）番号内容表示番号内容表示TCD 10 50B ON故障TCD 11 10T ON故障TCD 12 15B ON 故障TCD 13 SDC 运转异常TCD 14 从MICON当机TCD 15 SDA 当机TCD 16 主从并列通信异常TCD 17 SDA，SDC串列通信异常TCD 18 50BC 故障OR E.STOP TCD 19 99G 故障TCD 20 双重入力BUFFER故障TCD 21 过电流检出（IPM FAULT）TCD 22 过电压检出TCD 23 SDC 保守开关异常TCD 24 SUB D＿RAM ERROR TCD 25 SUB E2PROM ERRORTCD 26 DSP CHECK SUM ERROR TCD 27 RETRY 多发检出TCD 28 P15V 电压异常TCD 29 MPU E2PROM ERRORTCD 30 MPU NVSRAM ERROR TCD 31 DSP D＿RAM ERRORTCD 32 抑制回路异常检出TCD 33 BDCC 电压异常TCD 34 不足电压检出TCD 35 40G，40D ON 故障TCD 36 SDC 操作模式错误TCD 37 逆运转检出TCD 38 DSP 当机检出TCD 39 100R ON/OFF 故障TCD 40 ROTARY ENCODER 故障TCD 41 低速OVER SPEEDTCD 42 50B OFF 故障TCD 43 SPD 回路故障TCD 44 -- TCD 45 --TCD 46 -- TCD 47 --TCD 48 -- TCD 49 --TCD 50 高速OVER SPEED TCD 51 速度偏差检知（125%）TCD 52 10T OFF故障TCD 53 15B OFF故障TCD 54 -- TCD 55 --TCD 56 -- TCD 57 --TCD 58 DLAN 当机TCD 59 楼高>9米，无诱导板检出TCD 60 阶高TABLE SUM ERROR TCD 61 --TCD 62 同期位置异常TCD 63 SDS ON 故障TCD 64 SD 速度异常TCD 65 运行中40D异常OFFTCD 66 运行中40G异常OFF TCD 67 平层关门时40D或40G未ON TCD 68 SDA 当机八次检出TCD 69 SDA RAM ERRORTCD 70 共用RAM ERROR TCD 71 主MICON当机检出TCD 72 从MICON当机八次检出TCD 73 RM POSI OFF 故障TCD 74 救出运转多发TCD 75 POWER MODULE过热TCD 76 微速运转时间异常TCD 77 门机马达过热TCD 78 -- TCD 79 --TCD 80 DUPLEX通讯异常TCD 81 EP POSI OPEN 故障TCD 82 EP POSI 短路故障TCD 83 --TCD 84 OLS ON故障TCD 85 CLS ON 故障TCD 86 开门动作不正常检知TCD 87 关门动作不正常检知TCD 88 停电检知TCD 89 --TCD 90 -- TCD 91 DZ POSI开路故障TCD 92 DZ POSI短路故障TCD 93 --TCD 94 -- TCD 95 最终故障目的阶TCD 96 最终故障电梯位置TCD 97 电梯故障最终速度TCD 98 救出运转总回数TCD 99 最终之主TCD。
U V W制櫃馬入電源子台馬達源端台版次 1.1TCD 故障等级内容HOLD54 A1 RE故障(U,V,W相磁极角度异常) ◎检出目的在PM马达控制中，变频控制器，利用编码器(ENCODER)uvw信号，来判断PM马达磁极所在位置，进一步送出正确的三相电压以产生一旋转磁场。
若编码器中任意一相以上损坏，将导致控制器送出的旋转磁场无法与马达磁极位置吻合，而造成马达运转不顺畅，让电梯产生晃动，此时应立即时停机。
检出条件1.Rotary Encoder的磁极检出Plus全部为HI，且持续检出1.37ms以上，则立即停止运转，且不可再起动。
2.Rotary Encoder的磁极检出Plus全部为LO，且持续检出1.37ms以上，则立即停止运转，且不可再起动。
注1.13. Rotary Encoder编码顺序不正常，且持续检出1.37ms以上，则立即停止运转，且不可再起动。
复归方式故障排除，FFB切OFF-ON后，操作MODE 2清除TCD，方能恢复运转。
调查项目：1.检查uvw之LED灯号是否正常。
2.检查ENCODER有无损坏〈下图〉，若损坏请更换ENCODER，若无请检查第二项。
观看编码器是否波型正常量测讯号版次 1.13.检查U79 (AM26LS32AC) 有无损坏〈下图〉U79 (AM26LS32AC)版次1.1TCD 故障等级 内 容 HOLD 55 A1马达电流检出回路异常◎检出目的本故障的检出目的及条件分为以下三种：1、避免HCT 长久使用损坏或Switching Power 之5V 电压异常下，使零点偏移(亦及电流为零时DSP 输入信号电压不为2.5V 与DSP A/D 参考电压不为5V)。
此时CPU 读入电流回授信号将不正确，而造成马达运转不顺畅，让电梯产生晃动，此时电梯不应再次走行。
2、避免HCT 长久使用损坏或Switching Power 之P15V 电压异常下，而造成IPM 烧毁。
