上海永大电梯新故障码解说

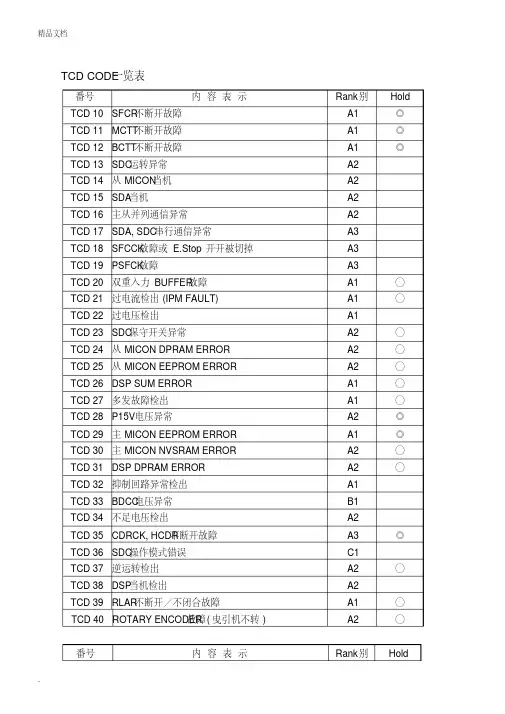

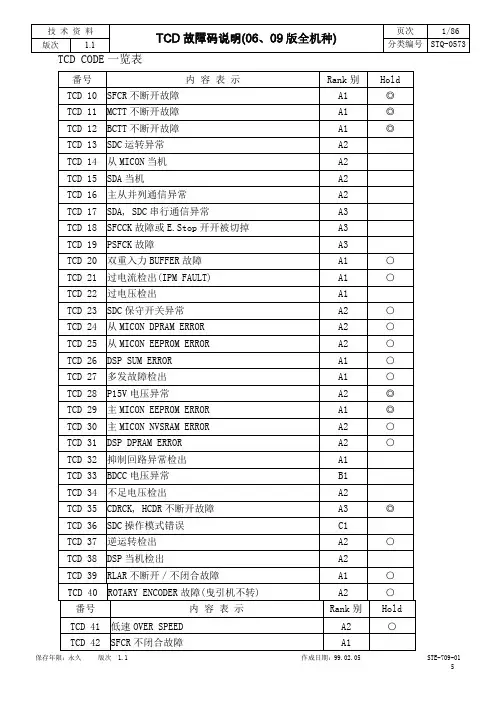

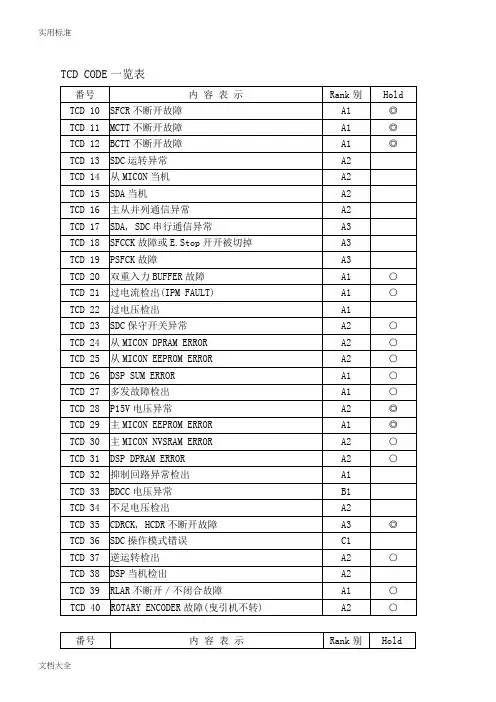

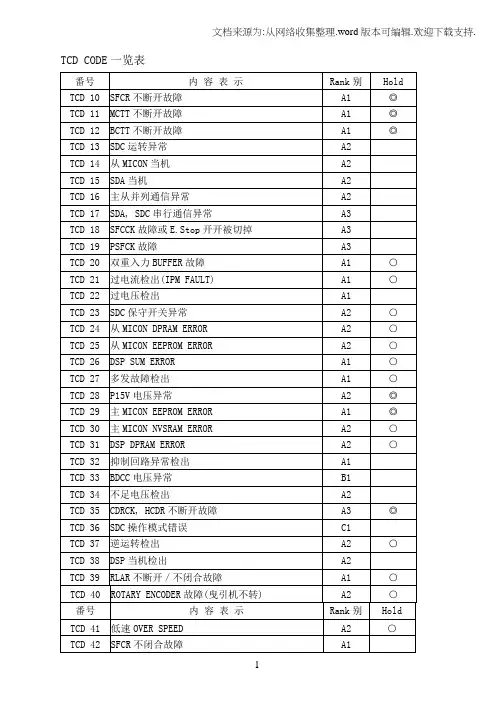

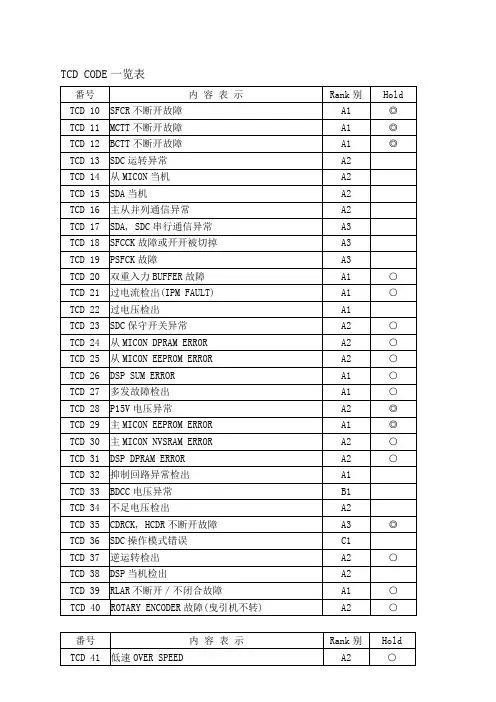

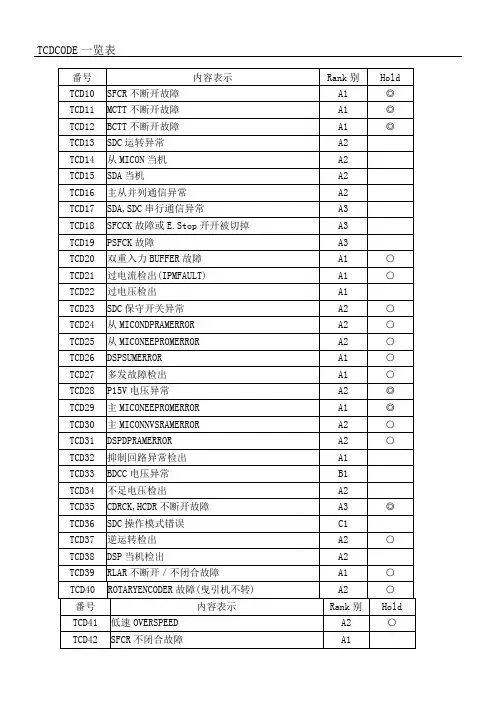

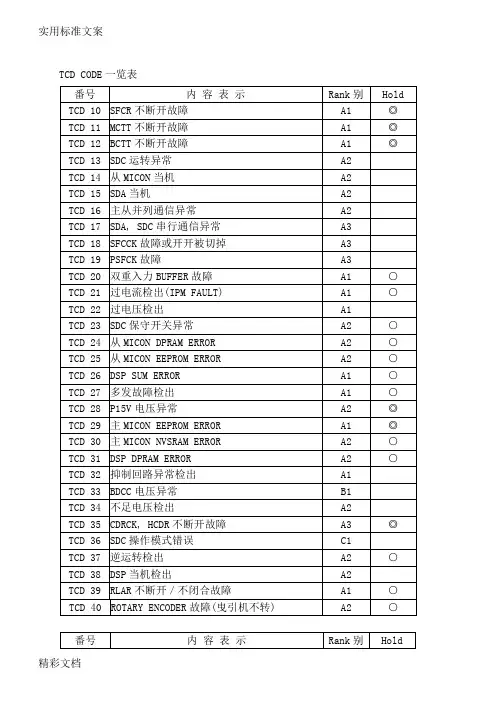

TCD CODE一览表◎：故障排除，主电源开关切OFF-ON后，操作MODE 2清除TCD，方能恢复运转。

○：故障排除，操作MODE 2清除TCD或主电源开关切OFF-ON后，方能恢复运转。

U V W控制櫃馬輸入電源子台櫃馬達電源端子台54 A1 RE故障(U,V,W相磁极角度异常) ◎检出目的在PM马达控制中，变频控制器，利用编码器(ENCODER)uvw信号，来判断PM马达磁极所在位置，进一步送出正确的三相电压以产生一旋转磁场。

若编码器中任意一相以上损坏，将导致控制器送出的旋转磁场无法与马达磁极位置吻合，而造成马达运转不顺畅，让电梯产生晃动，此时应立即时停机。

检出条件Encoder的磁极检出Plus全部为HI，且持续检出以上，则立即停止运转，且不可再起动。

Encoder的磁极检出Plus全部为LO，且持续检出以上，则立即停止运转，且不可再起动。

注3. Rotary Encoder编码顺序不正常，且持续检出以上，则立即停止运转，且不可再起动。

复归方式故障排除，FFB切OFF-ON后，操作MODE 2清除TCD，方能恢复运转。

调查项目：1.检查uvw之LED灯号是否正常。

2.检查ENCODER有无损坏〈下图〉，若损坏请更换ENCODER，若无请检查第二项。

观看编码器是否波型正常量测讯号检出目的 本故障的检出目的及条件分为以下三种：1、避免HCT 长久使用损坏或Switching Power 之5V 电压异常下，使零点偏移(亦及电流为零时DSP 输入信号电压不为与DSP A/D 参考电压不为5V)。

此时CPU 读入电流回授信号将不正确，而造成马达运转不顺畅，让电梯产生晃动，此时电梯不应再次走行。

2、避免HCT 长久使用损坏或Switching Power 之P15V 电压异常下，而造成IPM 烧毁。

3、马达UVW 动力线缺相检出：当马达动力线出现缺相时，特别是马达出力较小时，电梯仍可运转，但会出现晃动。

保存年限：永久版次 1.1 作成日期：99.02.05 STE-709-01◎：故障排除，主电源开关切OFF-ON后，操作MODE 2清除TCD，方能恢复运转。

OFF-ON后，操作MODE 2清除TCD，方能恢复运转。

灯号是否正常。

有无损坏〈下图〉，若损坏请更换ENCODER，若无请检查第二项。

3.检查U79 (AM26LS32AC) 有无损坏〈下图〉内容马达电流检出回路异常1输出电压，是否其电压正常 (标准为零点回授之允许补偿极限值(RANGE_I_OFFSET_AMEND)电梯启动，10T吸合瞬间检出）的调查项目：MUA1、确认HCT电流回授错误侦测极限值615A~615B设定是否设定为0080H。

此值是设定检出的阀值。

当电流回授小于此值，就检出故障。

如将此值调小，则故障不易检出；设为零，则不检出此故障。

2、检查MPU上的供电电压是否正常：HCT端子之pin5与pin1，是否其电压正常(标准为+15V)；HCT端子之pin4与pin1，是否其电压正常(标准为-15V)；3、10T动作确认：1）市电电压确认：量测市电380V是否太低，当市电电压过低时，10T吸合的所需时间增加。

2）10T接线不良或10T本体不良：详见TCD52故障解说。

因这种情况下的TCD55检出较TCD52检出的快，所以会先检出TCD55故障。

3）上限位开关安装过高确认：在做阶高过程中，当撞到ULS时，而此轿厢已高于最高阶平层，阶高失败。

此时电梯应救出，因为此时时序存在问题，会误检出此故障。

三、检出条件3的故障（电梯启动，马达转动一段时间后检出）的调查项目：1、确认马达缺相检出的极限值：6152的设置：默认为10，当三相不平衡大于1000H，则检出故障。

此值调大不易检出此故障。

6153的设置：其低4位是设置检出周期，如设为3，就是在开始的3个电流周期内，检查此故障。

以后的电流周期不检测。

此值设为0，则不检测此故障。

2、马达动力线确认1）马达线有无断线；2）马达线有无破皮导地；3）马达不良。

TCD CODE一览表◎：故障排除，主电源开关切OFF-ON后，操作MODE 2清除TCD，方能恢复运转。

○：故障排除，操作MODE 2清除TCD或主电源开关切OFF-ON后，方能恢复运转。

U V W控制櫃馬輸入電源子台櫃馬達電源端子台54 A1 RE故障(U,V,W相磁极角度异常) ◎检出目的在PM马达控制中，变频控制器，利用编码器(ENCODER)uvw信号，来判断PM马达磁极所在位置，进一步送出正确的三相电压以产生一旋转磁场。

若编码器中任意一相以上损坏，将导致控制器送出的旋转磁场无法与马达磁极位置吻合，而造成马达运转不顺畅，让电梯产生晃动，此时应立即时停机。

检出条件Encoder的磁极检出Plus全部为HI，且持续检出以上，则立即停止运转，且不可再起动。

Encoder的磁极检出Plus全部为LO，且持续检出以上，则立即停止运转，且不可再起动。

注3. Rotary Encoder编码顺序不正常，且持续检出以上，则立即停止运转，且不可再起动。

复归方式故障排除，FFB切OFF-ON后，操作MODE 2清除TCD，方能恢复运转。

调查项目：1.检查uvw之LED灯号是否正常。

2.检查ENCODER有无损坏〈下图〉，若损坏请更换ENCODER，若无请检查第二项。

观看编码器是否波型正常量测讯号检出目的本故障的检出目的及条件分为以下三种：1、避免HCT 长久使用损坏或Switching Power 之5V 电压异常下，使零点偏移(亦及电流为零时DSP 输入信号电压不为与DSP A/D 参考电压不为5V)。

此时CPU 读入电流回授信号将不正确，而造成马达运转不顺畅，让电梯产生晃动，此时电梯不应再次走行。

2、避免HCT 长久使用损坏或Switching Power 之P15V 电压异常下，而造成IPM 烧毁。

3、马达UVW 动力线缺相检出：当马达动力线出现缺相时，特别是马达出力较小时，电梯仍可运转，但会出现晃动。

TCDCODE一览表◎：故障排除，主电源开关切OFF-ON后，操作MODE2清除TCD，方能恢复运转。

复归方式 故障排除，FFB 切OFF-ON 后，操作MODE2清除TCD ，方能恢复运转。

调查项目：1.检查uvw 之LED 灯号是否正常。

2.检查ENCODER 有无损坏〈下图〉，若损坏请更换ENCODER ，若无请检查第二项。

3.检查U79(AM26LS32AC)有无损坏〈下图〉TCD故障等级 内容 HOLD 55A1 马达电流检出回路异常 ◎检出目的本故障的检出目的及条件分为以下三种：1、避免HCT 长久使用损坏或SwitchingPower 之5V 电压异常下，使零点偏移(亦及电流为零时DSP 输入信号电压不为2.5V 与DSPA/D 参考电压不为5V)。

此时CPU读入电流回授信号将不正确，而造成马达运转不顺畅，让电梯产生晃动，此时电梯不应再次走行。

2、避免HCT 长久使用损坏或SwitchingPower 之P15V 电压异常下，而造成IPM 烧毁。

3、马达UVW 动力线缺相检出：当马达动力线出现缺相时，特别是马达出力较小时，电梯仍可运转，但会出现晃动。

此时电梯不应再走行。

观看编码器是否波型正常 量测讯号U79(AM26LS32AC) 1 1 2检出条件 1、马达停机之后，检测无运转情况下，HCT 回授值不可超过〝HCT 零点回授错误侦测极限值〞300mv 。

此故障在停止时检出。

2、OE 信号启动后，马达电流开始输出，10.6ms 后，电流回授一直小于设定值。

此故障在启动时检出，马达未转动。

3、马达三相电流不平衡超出检出阀值，只在马达启动时设置的几个。

此故障在启动时检出，马达已转动。

复归方式 故障排除，FFB 切OFF-ON 后，操作MODE2清除TCD ，方能恢复运转。

一、检出条件1的故障（在电梯停止时检出）的调查项目：1.确认HCT 零点回授错误侦测极限值（RANGE_I_OFFSET_ERR ）：6138~6139是否设定为0800H ，此值是设定检出的阀值。

文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持. TCD CODE一览表◎：故障排除，主电源开关切OFF-ON后，操作MODE 2清除TCD，方能恢复运转。

检出目的 在PM 马达控制中，变频控制器，利用编码器(ENCODER)uvw 信号，来判断PM 马达磁极所在位置，进一步送出正确的三相电压以产生一旋转磁场。

若编码器中任意 一相以上损坏，将导致控制器送出的旋转磁场无法与马达磁极位置吻合，而造成马达运转不顺畅，让电梯产生晃动，此时应立即时停机。

检出条件 1.Rotary Encoder 的磁极检出Plus 全部为HI ，且持续检出1.37ms 以上，则立即停止运转，且不可再起动。

2.Rotary Encoder 的磁极检出Plus 全部为LO ，且持续检出1.37ms 以上，则立即停止运转，且不可再起动。

注1.13. Rotary Encoder 编码顺序不正常，且持续检出1.37ms 以上，则立即停止运转，且不可再起动。

复归方式 故障排除，FFB 切OFF-ON 后，操作MODE 2清除TCD ，方能恢复运转。

调查项目：1.检查uvw 之LED 灯号是否正常。

2.检查ENCODER 有无损坏〈下图〉，若损坏请更换ENCODER ，若无请检查第二项。

3.检查U79 (AM26LS32AC) 有无损坏〈下图〉TCD 故障等级 内 容 HOLD观看编码器是否波型正常 量测讯号55A1 马达电流检出回路异常 ◎ 检出目的 本故障的检出目的及条件分为以下三种：1、避免HCT 长久使用损坏或Switching Power 之5V 电压异常下，使零点偏移(亦及电流为零时DSP 输入信号电压不为2.5V 与DSP A/D 参考电压不为5V)。

此时CPU读入电流回授信号将不正确，而造成马达运转不顺畅，让电梯产生晃动，此时电梯不应再次走行。

2、避免HCT 长久使用损坏或Switching Power 之P15V 电压异常下，而造成IPM 烧毁。

精品文档TCD CODE一览表番号内容表示Rank别Hold TCD 10 SFCR不断开故障A1 ◎TCD 11 MCTT不断开故障A1 ◎TCD 12 BCTT不断开故障A1 ◎TCD 13 SDC运转异常A2TCD 14 从MICON当机A2TCD 15 SDA当机A2TCD 16 主从并列通信异常A2TCD 17 SDA, SDC串行通信异常A3TCD 18 SFCCK故障或 E.Stop开开被切掉A3TCD 19 PSFCK故障A3TCD 20 双重入力BUFFER故障A1 ○TCD 21 过电流检出(IPM FAULT) A1 ○TCD 22 过电压检出A1TCD 23 SDC保守开关异常A2 ○TCD 24 从MICON DPRAM ERROR A2 ○TCD 25 从MICON EEPROM ERROR A2 ○TCD 26 DSP SUM ERROR A1 ○TCD 27 多发故障检出A1 ○TCD 28 P15V电压异常A2 ◎TCD 29 主MICON EEPROM ERROR A1 ◎TCD 30 主MICON NVSRAM ERROR A2 ○TCD 31 DSP DPRAM ERROR A2 ○TCD 32 抑制回路异常检出A1TCD 33 BDCC电压异常B1TCD 34 不足电压检出A2TCD 35 CDRCK, HCDR不断开故障A3 ◎TCD 36 SDC操作模式错误C1TCD 37 逆运转检出A2 ○TCD 38 DSP当机检出A2TCD 39 RLAR不断开／不闭合故障A1 ○故障(曳引机不转) A2 ○TCD 40 ROTARY ENCODER番号内容表示Rank别HoldTCD 41 低速OVER SPEED A2 ○TCD 42 SFCR不闭合故障A1TCD 43 SPD回路故障A1 ○TCD 44 SDCLGB板的48V电源异常 (81) C1 SDCLGB- HIA4故障 (82) C1OPBLAN- HIB2故障或SDCGB检知与OPBLAN通讯中断 (84)C1TCD 45 BKSW动作Check A1 ◎TCD 46 Open Lock连续3回A2 ◎TCD 47 负荷检出回路异常C1TCD 48TCD 49 主,从micon程序与61AE参数设定不匹配或从micon程序与RE_MOTOR DIP Sw设定不匹配A1 ◎TCD 50 高速OVER SPEED B1 ○TCD 51 速度偏差异常B1 ○TCD 52 MCTT不闭合故障A1TCD 53 BCTT不闭合故障A1TCD 54 RE故障(U,V,W相磁极角度异常) A1 ◎TCD 55 马达电流检出回路异常A1 ◎TCD 57 Mg.B两段式电源回路异常A1 ◎TCD 58 DLAN当机C1TCD 59 LEV POSI 不闭合故障(非平层曳引轮空转) A2 ◎TCD 60 阶高TABLE SUM ERROR B1TCD 61TCD 62 同期位置异常B2TCD 63 SDS ON故障B2TCD 64 SDS速度异常检出A1TCD 65 运行中Hatchi Door Switch异常OFF C2TCD 66 运行中Car Door Switch异常OFF C2TCD 67 平层时关门失败(HCDR或CDRCK未ON) C2TCD 68 SDA当机八次检出A2 ○TCD 69 SDA RAM ERROR A2 ○番号内容表示Rank别HoldTCD 70 共享RAM ERROR A2 ○TCD 71 主MICON当机A2 ○TCD 72 从MICON当机八次检出A2 ○TCD 73 LEV POSI 不断开故障(启动时曳引轮空转) A1 ◎TCD 74 救出运转多发A2 ○过热B2 TCD 75 POWER MODULETCD 76 微速运转时间异常C1TCD 77 门机马达过热C1TCD 78 门机异常A2TCD 79 Rctt（接触器）不断开／不闭合故障C1TCD 80 DUPLEX通讯异常 ETCD 81 再平层用光电POSI不闭合故障 ETCD 82 再平层用光电POSI不断开故障 ETCD 83TCD 84 OLS ON故障C2TCD 85 CLS ON故障C2TCD 86 开门动作不正常检知 ETCD 87 关门动作不正常检知C2TCD 88 停电检知 ETCD 89 严重的抱闸故障A1 ◎TCD 90 轻微的抱闸故障 ETCD 91 DZ POSI不闭合故障(千鸟,Through) C1TCD 92 DZ POSI不断开故障(千鸟,Through) C1TCD 93 管制密码输入错误 ETCD 94 抱闸故障的详细代码（非故障，参见TCD89/90）TCD 95 最终故障目的阶TCD 96 最终故障电梯位置TCD 97 电梯故障最终速度TCD 98 救出运转总回数TCD 99 最终之主TCD◎：故障排除，主电源开关切OFF-ON后，操作MODE 2清除TCD，方能恢复运转。

TCD CODE一览表◎：故障排除，主电源开关切OFF-ON后，操作MODE 2清除TCD，方能恢复运转。

○：故障排除，操作MODE 2清除TCD或主电源开关切OFF-ON后，方能恢复运转。

调查项目：1.入力Buffer有无ON故障Check：主MXMCCT ($CA02)、从SXMCCT ($CD22)其Data是否随着MCTT主接触器之ON-OFF 同步动作。

※MXMCCT ($CA02)、SXMCCT ($CD22)皆操作 MODE 22 观察。

主接触器的电压Check：(1) MCTT主接触器用电源；RECT FUSE与GD之间电压→ DC 48V。

(2) MYMCCT ON时，MCTT主接触器COIL()端与COIL()端之间电压→ DC 48V。

(3)停止中，且开门状态下，MCTT主接触器COIL()端与GD48之间电压→ DC 48V。

主接触器状态Check：MCTT主接触器卡住，接点曲折、熔着，配线短路等确认。

PCB与FIOGB PCB之间排线；MUD及FOD Connect有无接触不良Check。

PCB更换第1项或第2项有状况，而第4项良好时，表示FIOGB出力Buffer不良，更换FIOGB PCB。

PCB更换调查项目：1.入力Buffer有无ON故障Check：主MXBCTT ($CA00)、从SXBCTT($CD20)其Data是否随着BCTT接触器之ON-OFF同步动作。

※MXBCTT ($CA00)、SXBCTT ($CD20)皆操作 MODE 22 观察。

接触器的电压Check：(1)BCTT接触器用电源；RECT FUSE与GD之间电压→ DC 48V。

(2)SYBCTT ON时，BCTT接触器COIL()端与COIL()端之间电压→ DC 48V。

(3)停止中，且开门状态下，BCTT接触器COIL()端与GD48之间电压→ DC 48V。

接触器状态Check：BCTT接触器卡住，接点曲折、熔着，配线短路等确认。

TCD CODE一览表◎：故障排除，主电源开关切OFF-ON后，操作MODE 2清除TCD，方能恢复运转。

○：故障排除，操作MODE 2清除TCD或主电源开关切OFF-ON后，方能恢复运转。

U V W控制櫃馬輸入電源子台櫃馬達電源端子台54 A1 RE故障(U,V,W相磁极角度异常) ◎检出目的在PM马达控制中，变频控制器，利用编码器(ENCODER)uvw信号，来判断PM马达磁极所在位置，进一步送出正确的三相电压以产生一旋转磁场。

若编码器中任意一相以上损坏，将导致控制器送出的旋转磁场无法与马达磁极位置吻合，而造成马达运转不顺畅，让电梯产生晃动，此时应立即时停机。

检出条件1.Rotary Encoder的磁极检出Plus全部为HI，且持续检出1.37ms以上，则立即停止运转，且不可再起动。

2.Rotary Encoder的磁极检出Plus全部为LO，且持续检出1.37ms以上，则立即停止运转，且不可再起动。

注1.13. Rotary Encoder编码顺序不正常，且持续检出1.37ms以上，则立即停止运转，且不可再起动。

复归方式故障排除，FFB切OFF-ON后，操作MODE 2清除TCD，方能恢复运转。

调查项目：1.检查uvw之LED灯号是否正常。

2.检查ENCODER有无损坏〈下图〉，若损坏请更换ENCODER，若无请检查第二项。

观看编码器是否波型正常量测讯号检出目的 本故障的检出目的及条件分为以下三种：1、避免HCT 长久使用损坏或Switching Power 之5V 电压异常下，使零点偏移(亦及电流为零时DSP 输入信号电压不为2.5V 与DSP A/D 参考电压不为5V)。

此时CPU读入电流回授信号将不正确，而造成马达运转不顺畅，让电梯产生晃动，此时电梯不应再次走行。

2、避免HCT 长久使用损坏或Switching Power 之P15V 电压异常下，而造成IPM 烧毁。

3、马达UVW 动力线缺相检出：当马达动力线出现缺相时，特别是马达出力较小时，电梯仍可运转，但会出现晃动。

U V W制櫃馬入電源子台馬達源端台版次 1.1TCD 故障等级内容HOLD54 A1 RE故障(U,V,W相磁极角度异常) ◎检出目的在PM马达控制中，变频控制器，利用编码器(ENCODER)uvw信号，来判断PM马达磁极所在位置，进一步送出正确的三相电压以产生一旋转磁场。

若编码器中任意一相以上损坏，将导致控制器送出的旋转磁场无法与马达磁极位置吻合，而造成马达运转不顺畅，让电梯产生晃动，此时应立即时停机。

检出条件1.Rotary Encoder的磁极检出Plus全部为HI，且持续检出1.37ms以上，则立即停止运转，且不可再起动。

2.Rotary Encoder的磁极检出Plus全部为LO，且持续检出1.37ms以上，则立即停止运转，且不可再起动。

注1.13. Rotary Encoder编码顺序不正常，且持续检出1.37ms以上，则立即停止运转，且不可再起动。

复归方式故障排除，FFB切OFF-ON后，操作MODE 2清除TCD，方能恢复运转。

调查项目：1.检查uvw之LED灯号是否正常。

2.检查ENCODER有无损坏〈下图〉，若损坏请更换ENCODER，若无请检查第二项。

观看编码器是否波型正常量测讯号版次 1.13.检查U79 (AM26LS32AC) 有无损坏〈下图〉U79 (AM26LS32AC)版次1.1TCD 故障等级 内 容 HOLD 55 A1马达电流检出回路异常◎检出目的本故障的检出目的及条件分为以下三种：1、避免HCT 长久使用损坏或Switching Power 之5V 电压异常下，使零点偏移(亦及电流为零时DSP 输入信号电压不为2.5V 与DSP A/D 参考电压不为5V)。

此时CPU 读入电流回授信号将不正确，而造成马达运转不顺畅，让电梯产生晃动，此时电梯不应再次走行。

2、避免HCT 长久使用损坏或Switching Power 之P15V 电压异常下，而造成IPM 烧毁。
