教案-机械加工工艺规程制订

机械加⼯技术（⾼教版）全套教案授课教案SHOU KE JIAO AN课程名称机械加⼯技术教材机械加⼯技术授授课时间：第⼀周星期三5~6授课班级：12秋机1课时：2课题：绪⾔教学⽬的：了解课程的特点，掌握机械制造⼯艺学的研究对象。

掌握⽣产过程和⼯艺过程的概念教学重点：⽣产过程和⼯艺过程的概念教学⽅法：讲授与师⽣互动相结合教具：教学过程：绪论⼀、我国机械制造⼯业的现状和今后的任务：1、机械制造⼯业在国民经济中的地位：机械制造⼯业是国民经济的⽀柱产业机械制造⼯业是社会财富的创造者举例：2、我国机械⼯业的成就和差距：我国机械⼯业的主要成就有：1）、增强了提供重⼤技术装备的能⼒。

例：60万kw⽕⼒和30万kw⽔⼒发电设备，1000万t露天煤矿成套设备，300万t钢铁的成套设备，6000m⽯油钻机及采油设备等。

2）、积极开发⾼⽔平的新产品。

⼤部分产品赶上或超过国际80年代⽔平，有的已达到国际先进⽔平。

例：20-10FP500NC超重型数控龙门铣床、PJ-1喷漆机器⼈、SX041⼤规模集成电路光栅数显仪、可编程控制器等都达到国际先进⽔平。

3）、增强提⾼国防建设新装备的能⼒。

例：我国机械⼯业虽然取得了很⼤的成绩，但与发达的⼯业国家相⽐，在⽣产能⼒、技术⽔平、管理⽔平和劳动⽣产率等⽅⾯还有很⼤的差距。

3、今后我国机械⼯业的发展趋势：⼆、机械制造⼯艺学的研究对象1、机械制造⼯艺学的研究对象：机械制造中的⼯艺问题。

机械制造⼯艺学的课程性质：应⽤性技术学科。

2、什么是机械制造⼯艺？机械制造⼯艺是各种机械的制造⽅法和过程的总称。

3、什么是应⽤性技术学科：深⼊了解实践的基础上，利⽤各种基础理论，解决⾯临的实际⼯艺问题。

4、机械制造⼯艺学的形成：5、机械制造⼯艺学解决的问题：（1）、如何保证和提⾼产品的质量。

举例：从精度要求出发说明。

Nm技术应⽤（2）、提⾼劳动⽣产率的措施：①利⽤新材料、新装备、新⽅法。

举例：特种⼑具材料、新型加⼯⽅法、综合专⽤设备（NC、MC、FMS、CIMS）②新⼯艺、新材料：举例：⽆屑加⼯⽅法，新型材料（复合材料、纳⽶材料）③管理机制。

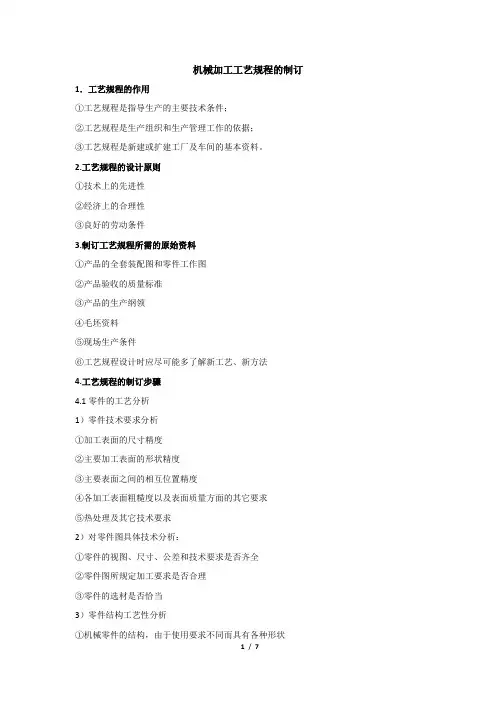

机械加工工艺规程的制订1．工艺规程的作用①工艺规程是指导生产的主要技术条件；②工艺规程是生产组织和生产管理工作的依据；③工艺规程是新建或扩建工厂及车间的基本资料。

2.工艺规程的设计原则①技术上的先进性②经济上的合理性③良好的劳动条件3.制订工艺规程所需的原始资料①产品的全套装配图和零件工作图②产品验收的质量标准③产品的生产纲领④毛坯资料⑤现场生产条件⑥工艺规程设计时应尽可能多了解新工艺、新方法4.工艺规程的制订步骤4.1零件的工艺分析1）零件技术要求分析①加工表面的尺寸精度②主要加工表面的形状精度③主要表面之间的相互位置精度④各加工表面粗糙度以及表面质量方面的其它要求⑤热处理及其它技术要求2）对零件图具体技术分析：①零件的视图、尺寸、公差和技术要求是否齐全②零件图所规定加工要求是否合理③零件的选材是否恰当3）零件结构工艺性分析①机械零件的结构，由于使用要求不同而具有各种形状②在分析零件的结构时，不仅要注意各物体表面本身特征，而且要注意这些表面的不同组合③在研究零件结构时，要注意审查零件的结构工艺性4.2选择毛坯类型1）毛坯种类的选择：由材料的力学性能要求，零件结构形状的尺寸大小，零件的生产纲领以及利用新技术，新工艺的可能性决定。

2）确定毛坯的形状和尺寸，确定毛坯形状和尺寸时应注意以下几个问题：①为使加工时工件安装稳定，有些铸件毛坯，需要铸出工艺凸台②为了保证零件加工质量和加工方便，常将一些零件作成一个整体毛坯，加工到一定形状后再切割分离。

4.3选择定位基准按照基准的选择原则，必须选择好各道工序的定位基准。

4.4工艺路线的拟定要解决的主要问题：零件各表面的加工方法和方案的选择，加工阶段的划分，确定工序的分散与集中，加工顺序安排和热处理安排等。

1）加工方法和加工方案的选择选择表面加工方案时，应注意以下几个问题①根据加工表面的技术要求，尽可能采用经济加工精度方案经济加工精度：是指在正常的加工条件下，（包括完好的机床设备、必要的工艺装备、标准的工人技术等级、标准的耗用时间和生产费用）所能达到的加工精度。

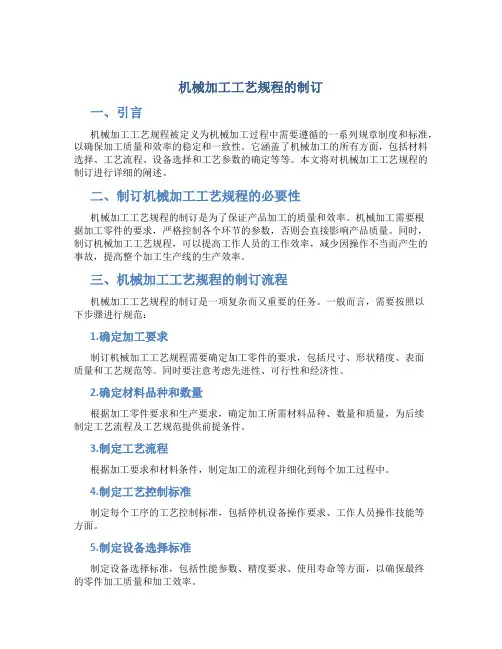

机械加工工艺规程的制订一、引言机械加工工艺规程被定义为机械加工过程中需要遵循的一系列规章制度和标准，以确保加工质量和效率的稳定和一致性。

它涵盖了机械加工的所有方面，包括材料选择、工艺流程、设备选择和工艺参数的确定等等。

本文将对机械加工工艺规程的制订进行详细的阐述。

二、制订机械加工工艺规程的必要性机械加工工艺规程的制订是为了保证产品加工的质量和效率。

机械加工需要根据加工零件的要求，严格控制各个环节的参数，否则会直接影响产品质量。

同时，制订机械加工工艺规程，可以提高工作人员的工作效率，减少因操作不当而产生的事故，提高整个加工生产线的生产效率。

三、机械加工工艺规程的制订流程机械加工工艺规程的制订是一项复杂而又重要的任务。

一般而言，需要按照以下步骤进行规范：1.确定加工要求制订机械加工工艺规程需要确定加工零件的要求，包括尺寸、形状精度、表面质量和工艺规范等。

同时要注意考虑先进性、可行性和经济性。

2.确定材料品种和数量根据加工零件要求和生产要求，确定加工所需材料品种、数量和质量，为后续制定工艺流程及工艺规范提供前提条件。

3.制定工艺流程根据加工要求和材料条件，制定加工的流程并细化到每个加工过程中。

4.制定工艺控制标准制定每个工序的工艺控制标准，包括停机设备操作要求、工作人员操作技能等方面。

5.制定设备选择标准制定设备选择标准，包括性能参数、精度要求、使用寿命等方面，以确保最终的零件加工质量和加工效率。

6.完成工艺规程书面说明将上述步骤完成的工艺流程、工艺控制标准以及设备选择标准等内容书面说明，作为机械加工工艺规程的基础。

四、机械加工工艺规程的实际应用制订了机械加工工艺规程后，需要对其进行实际应用，确保规程贯彻到位。

具体应用包括：1.对加工设备进行调试将制定的机械加工工艺规程应用到加工设备之中，进行调试，确保设备能够按照规程的要求进行加工。

2.对工作人员进行培训针对工艺规程中制定的工艺控制标准和设备选择标准，对工作人员进行培训，使其掌握规程和标准，并能够在实际操作中执行规程。

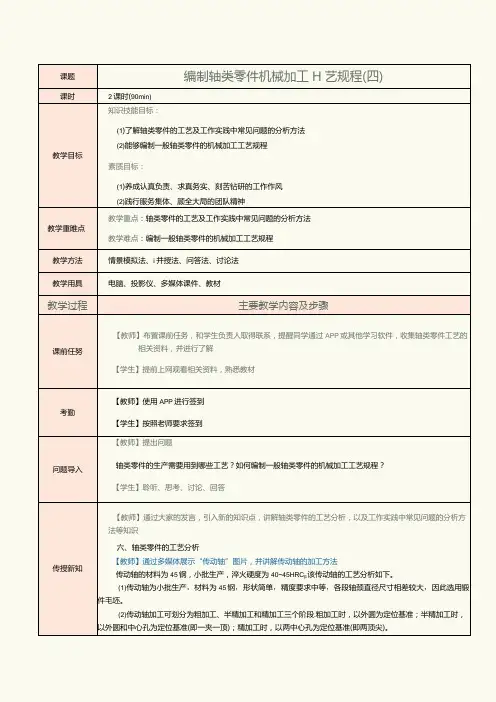

课题编制轴类零件机械加工H艺规程(四)课时2课时(90min)教学目标知识技能目标：(1)了解轴类零件的工艺及工作实践中常见问题的分析方法(2)能够编制一般轴类零件的机械加工工艺规程素质目标：(1)养成认真负责、求真务实、刻苦钻研的工作作风(2)践行服务集体、顾全大局的团队精神教学重睢点教学重点：轴类零件的工艺及工作实践中常见问题的分析方法教学难点：编制一般轴类零件的机械加工工艺规程教学方法情景模拟法、i并授法、问答法、讨论法教学用具电脑、投影仪、多媒体课件、教材教学过程主要教学内容及步骤课前任努【教师】布置课前任务，和学生负责人取得联系，提醒同学通过APP或其他学习软件，收集轴类零件工艺的相关资料，并进行了解【学生】提前上网观看相关资料，熟悉教材考勤【教师】使用APP进行签到【学生】按照老师要求签到问题导入【教师】提出问题轴类零件的生产需要用到哪些工艺？如何编制一般轴类零件的机械加工工艺规程？【学生】聆听、思考、讨论、回答传授新知【教师】通过大家的发言，引入新的知识点，讲解轴类零件的工艺分析，以及工作实践中常见问题的分析方法等知识六、轴类零件的工艺分析【教师】通过多媒体展示“传动轴”图片，并讲解传动轴的加工方法传动轴的材料为45钢，小批生产，淬火硬度为40~45HRCβ该传动轴的工艺分析如下。

(1)传动轴为小批生产，材料为45钢，形状简单，精度要求中等，各段轴颈直径尺寸相差较大，因此选用锻件毛坯。

(2)传动轴加工可划分为粗加工、半精加工和精加工三个阶段.粗加工时，以外圆为定位基准；半精加工时，以外圆和中心孔为定位基准(即一夹一顶)；精加工时，以两中心孔为定位基准(即两顶尖)。

（3）由于传动轴采用的是锻件毛坯，因此加工前应安排退火热处理，以消除毛坯的内应力和改善材料的切削性能。

传动轴最终热处理是淬火后高温回火，该工序应放在半精加工之后，粗磨、精磨之前进行，即在车螺纹和铳键槽之后进行。

为了保证磨削的加工精度，在淬火及高温回火热处理之后，应安排修研中心孔工序。

河南科技大学教案首页课程名称机械制造基础任课教师邓效忠第五章机械加工工艺规程的制定计划学时14教学的目的和要求：要求学生掌握定位基准和表面加工方法的选择原则，能够拟定工艺路线，会运用工艺尺寸链确定工序尺寸及其公差，使学生具有编制中等复杂零件加工工艺规程的能力。

重点：工件定位基准的选择；工序顺序的确定；工艺尺寸链及其应用。

难点：工艺尺寸链及其应用。

思考题：1．什么叫基准?基准分哪儿种?2．精、粗定位基准的选择原则各有哪些?如何分析这些原则之间出现的矛盾?3．零件表面加工方法的选择原则是什么？4．制定机械加工工艺规程时，为什么要划分加工阶段？5．切削加工顺序安排的原则是什么？6．什么叫工序集中？什么叫工序分散？各用于什么场合？7．什么叫工序余量？影响工序余量的因素是什么？8．什么叫尺寸链？它具有哪些特征？9．什么叫工艺规程？它有什么作用？10．如何确定尺寸链中的增环、减环和封闭环？第5章机械加工工艺规程设计5.1 概述一、机械加工工艺规程及其作用将产品或零部件的制造工艺过程的所有内容用图、表、文字的形式规定下来的工艺文件汇编称为工艺规程。

二、工艺规程设计所需的原始资料⑴零件图和产品整套装配图；⑵产品的生产纲领和生产类型；⑶产品的质量验收标准；⑷毛坯情况；⑸本厂的生产条件和技术水平；⑹国内外生产技术发展情况。

三、工艺规程设计的步骤⑴零件的工艺性分析。

⑵确定毛坯。

⑶拟定工艺路线，选择定位基准。

⑷确定各工序的设备和工装。

⑸确定主要工序的生产技术要求和质量验收标准。

⑹确定各工序的余量，计算工序尺寸和公差。

⑺确定各工序的切削用量。

⑻确定工时定额。

⑼填写工艺卡。

5.2 机械加工工艺规程设计一、零件的结构工艺性分析结构工艺性是指产品的结构是否满足优质、高产、低成本制造的一种性质。

零件结构工艺性举见教材表5-4。

二、确定毛坯三、定位基准的选择粗基准是指未经机械加工的定位基准，而精基准则是经过机械加工的定位基准。

1．粗基准的选择原则粗基准选择的主要目的是：保证非加工面与加工面的位置关系；保证各加工表面余量的合理分配。

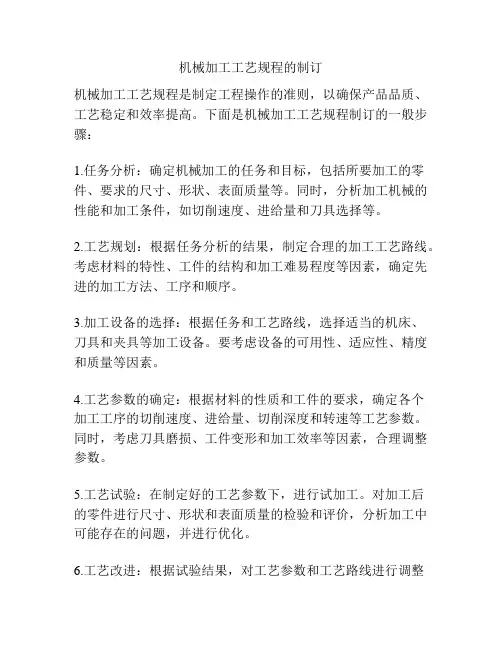

机械加工工艺规程的制订机械加工工艺规程是制定工程操作的准则，以确保产品品质、工艺稳定和效率提高。

下面是机械加工工艺规程制订的一般步骤：1.任务分析：确定机械加工的任务和目标，包括所要加工的零件、要求的尺寸、形状、表面质量等。

同时，分析加工机械的性能和加工条件，如切削速度、进给量和刀具选择等。

2.工艺规划：根据任务分析的结果，制定合理的加工工艺路线。

考虑材料的特性、工件的结构和加工难易程度等因素，确定先进的加工方法、工序和顺序。

3.加工设备的选择：根据任务和工艺路线，选择适当的机床、刀具和夹具等加工设备。

要考虑设备的可用性、适应性、精度和质量等因素。

4.工艺参数的确定：根据材料的性质和工件的要求，确定各个加工工序的切削速度、进给量、切削深度和转速等工艺参数。

同时，考虑刀具磨损、工件变形和加工效率等因素，合理调整参数。

5.工艺试验：在制定好的工艺参数下，进行试加工。

对加工后的零件进行尺寸、形状和表面质量的检验和评价，分析加工中可能存在的问题，并进行优化。

6.工艺改进：根据试验结果，对工艺参数和工艺路线进行调整和改进。

以提高加工质量、降低成本和提高效率为目标，不断优化工艺。

7.编写工艺规程：根据制定好的工艺参数和工艺路线，编写机械加工工艺规程。

规程中应包括详细的加工步骤、各个工序的工艺参数、加工设备的使用方法和注意事项等。

8.审核和审批：对编写好的工艺规程进行内部审核和审批。

确保规程的准确性、可行性和合规性。

9.培训和执行：将制定好的机械加工工艺规程进行培训和推广，以确保操作人员掌握规程的内容和要求。

同时，执行规程，进行加工操作。

10.持续改进：根据实际情况和反馈信息，对工艺规程进行持续改进。

加强经验总结和技术创新，不断提高工艺水平和加工效率。

通过以上步骤，可以制定出科学合理、易于操作和稳定可靠的机械加工工艺规程，为产品加工提供保障。

机械加工工艺规程是制定工程操作的重要文件，它不仅规范了机械加工的各项环节，提高了生产效率和产品质量，还保证了操作人员的安全和工作环境的卫生。
