400V系统备自投试验方法及步骤1

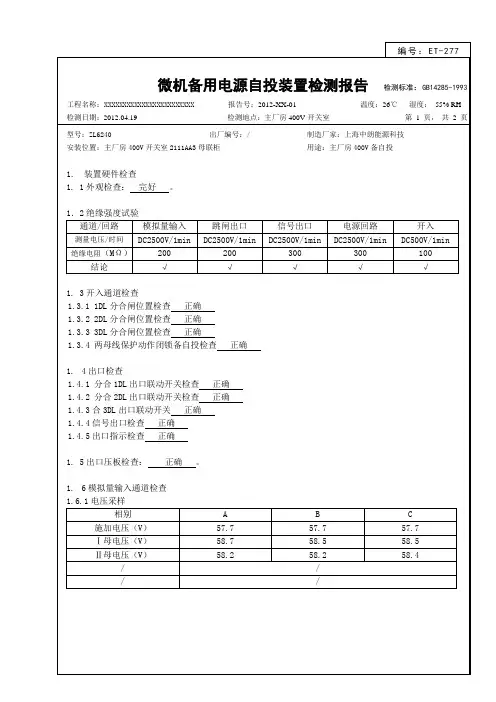

公用0.4kV 备自投试验报告一．概述张河湾公用0.4k 备用电源自投装置（以下简称装置），型号：VWDD-1Z 。

主要用于进线开关相互自投以及进线开关与母联开关之间自投，用于0.4kV 供配电系统，直流电源操作。

装置设立六个独立的操作回路分别对应于：1QF 、2QF 、3QF 、4QF 、5QF 、6QF 。

装置电源交直流通用，信号电压直接取400V 一次电压。

1．1一次系统接线如下图： I 1DL1I 1*2DL PT I 22I 2*3DL1#进线2#进线PT 1PT 1MPT 2M I段母线II段母线1．2系统运行方式： ■ 1#进线带两段母线，1DL 、3DL 在合位，2DL 在分位，称运行方式1。

■ 2#进线带两段母线，2DL 、3DL 在合位，1DL 在分位，称运行方式2。

■ 两段母线分列运行，1DL 、2DL 在合位，3DL 在分位，称运行方式3和4。

一、 自投原理2．1 自投方式1▲1#进线设为主进线，2#进线为备用进线系统运行在方式1，即1DL 、3DL 在合位，2DL 在分位。

当1#进线电源因故障或其他原因被断开后，2#进线作为备用电源自动投入，且只允许动作一次,称为自投方式1。

系统方式1运行时，若1DL因保护动作跳闸或开关偷跳，装置重合1DL且仅重合一次，实现重合闸功能。

在2DL自投后正常运行中，若1#进线电压恢复正常后，装置将自动恢复到1#进线带母线运行，实现自恢复功能。

启动（充电）条件：■I母线、II母线均三相有压，UX2有压■1DL、3DL在合位，2DL在分位，经延时装置启动。

闭锁（放电）条件：■UX2无压■2DL合位■手跳1DL■其他外部闭锁信号动作过程：■2DL自投装置启动（充电）完成后，若检测到I母线、II母线均无压，UX1无压，I1无流，则延时t2，跳开1DL，装置确认1DL跳开,UX1无压，UX2有压，I母线、II母线均无压，则合2DL。

■1DL重合装置启动（充电）完成后，若检测到I母线、II母线均无压，UX1有压，1DL在分位，并且整定控制字SW3设为允许后，重合1DL且仅重合一次。

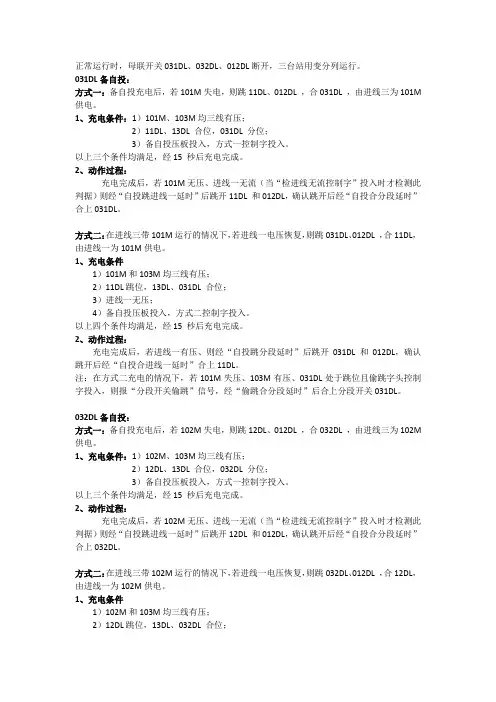

正常运行时，母联开关031DL、032DL、012DL断开，三台站用变分列运行。

031DL备自投：方式一：备自投充电后，若101M失电，则跳11DL、012DL ，合031DL ，由进线三为101M 供电。

1、充电条件：1）101M、103M均三线有压；2）11DL、13DL 合位，031DL 分位；3）备自投压板投入，方式一控制字投入。

以上三个条件均满足，经15 秒后充电完成。

2、动作过程：充电完成后，若101M无压、进线一无流（当“检进线无流控制字”投入时才检测此判据）则经“自投跳进线一延时”后跳开11DL 和012DL，确认跳开后经“自投合分段延时”合上031DL。

方式二：在进线三带101M运行的情况下，若进线一电压恢复，则跳031DL、012DL ，合11DL，由进线一为101M供电。

1、充电条件1）101M和103M均三线有压；2）11DL跳位，13DL、031DL 合位；3）进线一无压；4）备自投压板投入，方式二控制字投入。

以上四个条件均满足，经15 秒后充电完成。

2、动作过程：充电完成后，若进线一有压、则经“自投跳分段延时”后跳开031DL 和012DL，确认跳开后经“自投合进线一延时”合上11DL。

注：在方式二充电的情况下，若101M失压、103M有压、031DL处于跳位且偷跳字头控制字投入，则报“分段开关偷跳”信号，经“偷跳合分段延时”后合上分段开关031DL。

032DL备自投：方式一：备自投充电后，若102M失电，则跳12DL、012DL ，合032DL ，由进线三为102M 供电。

1、充电条件：1）102M、103M均三线有压；2）12DL、13DL 合位，032DL 分位；3）备自投压板投入，方式一控制字投入。

以上三个条件均满足，经15 秒后充电完成。

2、动作过程：充电完成后，若102M无压、进线一无流（当“检进线无流控制字”投入时才检测此判据）则经“自投跳进线一延时”后跳开12DL 和012DL，确认跳开后经“自投合分段延时”合上032DL。

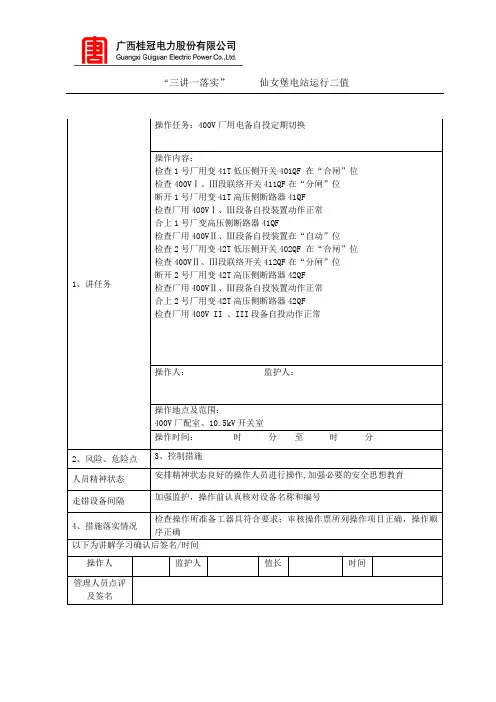

低压备自投操作规程低压配电系统的自投操作是指在低压配电系统发生故障时，系统自动切除故障线路并恢复正常供电的操作过程。

为了确保低压配电系统自投操作的安全可靠，以下是低压备自投操作规程的详细内容。

一、操作前的准备工作1. 了解故障线路的位置和类型，对故障线路所在的设备进行检查，并确认设备的正常运行状态。

2. 检查备用电源的状态，确认备用电源处于正常工作状态，电池电量充足。

3. 准备必要的操作工具，确保操作过程中能够快速、准确地完成各项操作任务。

4. 做好与其他人员的沟通和协调工作，确保在操作过程中的安全和顺利进行。

二、操作步骤1. 确认故障线路位置：根据报警信息、系统监测设备及现场勘查，确定故障线路的具体位置，并在操作记录中做好相应的标识。

2. 切断故障线路电源：根据低压备自投操作规程的要求，操作人员应按照规定的电气操作程序，切断故障线路的电源，确保操作过程的安全。

3. 替换故障部件：对于存在故障部件的情况，应及时替换故障部件，并对更换的设备进行必要的测试和检查，确保设备的正常运行。

4. 启动备用电源：在切断故障线路的同时，启动备用电源，并对备用电源进行必要的测试和监测，确保备用电源能够正常供电。

5. 恢复正常供电：在确认备用电源正常工作的情况下，将备用电源与低压配电系统连接，恢复正常供电状态。

6. 检查并修复故障线路：对切断的故障线路进行必要的检查和修复工作，确保故障线路的正常运行。

三、操作安全注意事项1. 在操作过程中，必须严格按照低压备自投操作规程的要求进行操作，不得违反规程中的相关规定。

2. 操作人员必须熟悉低压备自投操作规程的内容，理解操作流程和安全要求。

3. 在切断故障线路和启动备用电源的操作中，必须轻拿轻放，避免对设备造成二次损伤。

4. 在操作过程中，必须保持机房的整洁和通风良好，防止因杂物堆放和通风不畅导致的安全事故。

5. 操作过程中，要及时向相关部门汇报操作进展，并做好相关记录工作。

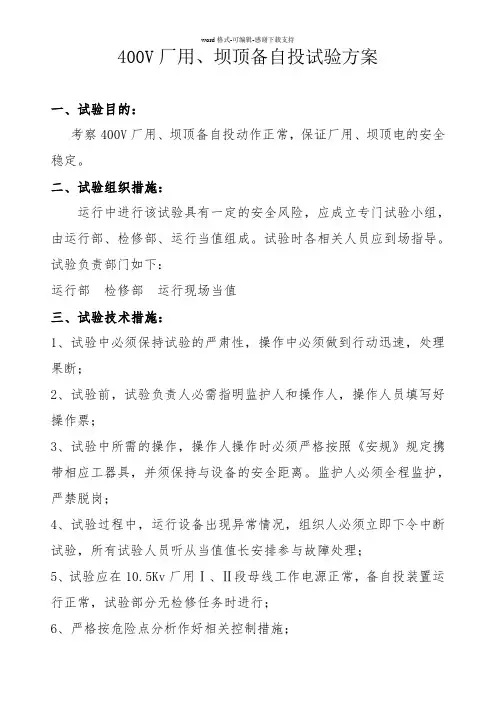

400V厂用、坝顶备自投试验方案一、试验目的：考察400V厂用、坝顶备自投动作正常，保证厂用、坝顶电的安全稳定。

二、试验组织措施：运行中进行该试验具有一定的安全风险，应成立专门试验小组，由运行部、检修部、运行当值组成。

试验时各相关人员应到场指导。

试验负责部门如下：运行部检修部运行现场当值三、试验技术措施：1、试验中必须保持试验的严肃性，操作中必须做到行动迅速，处理果断；2、试验前，试验负责人必需指明监护人和操作人，操作人员填写好操作票；3、试验中所需的操作，操作人操作时必须严格按照《安规》规定携带相应工器具，并须保持与设备的安全距离。

监护人必须全程监护，严禁脱岗；4、试验过程中，运行设备出现异常情况，组织人必须立即下令中断试验，所有试验人员听从当值值长安排参与故障处理；5、试验应在10.5Kv厂用Ⅰ、Ⅱ段母线工作电源正常，备自投装置运行正常，试验部分无检修任务时进行；6、严格按危险点分析作好相关控制措施；7、每次备自投试验只做一段母线，试验结束恢复正常运行方式后才能进行另外一段母线试验；8、试验不得影响正常的值班工作；9、试验中，严格遵守安全生产工作规程相关规定。

四、试验任务：400V厂用、坝顶备自投装置为母联备投方式。

母联开关3ZKK为备用，本次试验主要对母联开关3ZKK备自投包含两种逻辑方式进行校验：逻辑1：开关1ZKK、开关2ZKK在合位，母联开关3ZKK在分位，当开关1ZKK失电Ⅰ段母线失压时，母联开关3ZKK自投动作动作。

逻辑2：开关1ZKK、开关2ZKK在合位，母联开关3ZKK在分位，当开关2ZKK失电Ⅱ段母线失压时，母联开关3ZKK自投动作动作。

400V厂用、坝顶Ⅰ、Ⅱ段母线备自投示意图五、危险点分析：六、试验步骤与方法：（一）、400V厂用Ⅰ段母线备自投试验方案1、检查10.5kV厂用Ⅰ、Ⅱ段母线电压正常；2、检查1#厂变61T高压侧断路器961DL运行正常；3、检查2#厂变62T高压侧断路器962DL运行正常；4、检查400V厂用母联断路器401DL在热备用状态，控制方式为“远方”，合闸回路、跳闸回路压板正确投入；5、检查400V厂用备自投装置运行正常，控制方式为“远方”，备自投、自恢复功能投入；6、检查1#厂变61T低压侧断路器461DL运行正常，合闸回路、跳闸回路压板正确投入；7、检查2#厂变62T低压侧断路器462DL运行正常，合闸回路、跳闸回路压板正确投入；8、断开1#厂变61T高压侧断路器961DL，400V厂用备自投动作先跳开1#厂变61T低压侧断路器461DL，后合上母联断路器401DL，备自投成功动作，400V厂用Ⅰ、Ⅱ段母线电压正常；9、备自投成功动作后操作人员到现场复归备自投装置动作信号，合上1#厂变61T高压侧断路器961DL，400V厂用备自投备自投动作先跳开母联断路器401DL，后合上1#厂变61T低压侧断路器461DL，备自投自恢复成功动作；10、试验结束后，恢复400V厂用Ⅰ、Ⅱ段母线至正常运行方式。

400V厂段备自投调试方案：一、400VⅠ段自投保护充电需判别条件：1、Ⅰ联自投压板投入2、Ⅰ段进线有电压3、Ⅰ联进线有电压4、1AA0开关在合位（运行状态）5、0AA1开关在合位（运行状态）6、1AA10开关在分闸位（热备用状态）二、400VⅠ段自投保护动作所需判别条件：1、Ⅰ段进线无压（手动切断电源模拟失压）2、Ⅰ段进线无流（可手动切断电源模拟无流）3、Ⅰ联进线有压（电源是从备用电源输送）4、Ⅰ段进线自投跳闸命令（检查1AA0开关备投跳闸压板投入）5、Ⅰ联自投合闸命令（检查1AA10备投合闸压板投入）6、Ⅰ联自投就绪三、400VⅠ联自投保护动作闭锁所需条件：1、PT短线闭锁2、手动及遥控分闸闭锁（KB闭锁备投压板）注：1、在做厂变倒送电试验后，将需要的保护、备自投装置投入后，用手动方式模拟Ⅰ段母线失电且无流的情况，从而检查Ⅰ联备自投运行反应情况。

备变是采用冷备用还是热备用，是否在备自投装置安装了这种动作方案。

考虑BZT合高压侧开关。

第一步骤：1、开关N58在运行位置、开关1AA0在运行位置、开关1AA10在热备用状态。

Ⅰ段母线带电。

（可需要带一路负荷使Ⅰ段母线有电流）2、开关N63在运行位置、开关0AA1在运行位置。

400V联络线带电。

3、将1AA0开关保护压板（备自投跳闸压板）投入；1AA10开关保护压板（备自投合闸压板、备自投跳闸压板、BK闭锁备自投压板）投入。

4、分别在DCS和就地将N58开关断开，检查备自投是否动作。

（注：每次操作间断五分钟且备自投不应该动作）5、将Ⅰ段母线PT一相断开，检查备自投是否动作。

（注：Ⅰ端子排56（A）、57(B)、58(C)，注意带电部分安全，备自投不应该动作）完成后将其恢复。

6、将1AA10开关BK闭锁备自投压板解除，分别在DCS和就地将N58开关断开，检查备自投动作情况（注：应先将1AA0开关跳闸，1AA10开关合上，动作时间不应超过6s。

如果1AA0不跳闸而1AA10合闸，这种问题在备自投装置中是否有保护）7、将1AA0开关备自投跳闸压板解除，分别在DCS和就地将N58开关断开，检查备自投是否动作（注：备自投不应该动作）。

400v备自投工作原理
400V备自投工作原理：
备自投是指在电力系统中，当主电源发生故障或失电时，备用电源会自动投入并供应电力给负载设备，以保证系统的可靠性和稳定性。

整个备自投过程中，主电源和备用电源之间通过切换器件（例如断路器或转换开关）进行连接和切换。

具体工作原理如下：
1. 初始状态：系统运行时，主电源向负载设备供电，备用电源处于待命状态。

切换器件处于主电源侧，主电源切断器闭合，备用电源切断器断开。

2. 主电源故障：当主电源发生故障导致失电时，切换器件会自动检测到主电源状态改变，并迅速打开主电源切断器，断开主电源与负载设备之间的连接。

3. 备用电源投入：一旦主电源切断器打开，备用电源切断器会立即闭合，将备用电源与负载设备连接起来。

备用电源开始为负载设备供电，以维持系统运行。

4. 主电源恢复：当主电源故障排除，恢复正常供电时，切换器件会自动检测到主电源状态改变，并迅速关闭备用电源切断器。

此时，备用电源与负载设备断开，主电源与负载设备重新连接。

总结：400V备自投工作原理主要是借助切换器件在主电源故障时自动切换备用电源供电，保证系统可靠性。

具体包括主备源的连接和切断，以及备用电源的投入和退出。

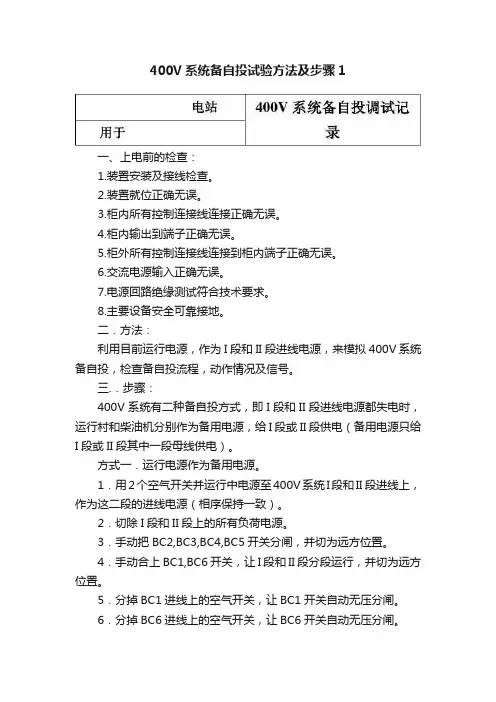

400V系统备自投试验方法及步骤1一、上电前的检查：1.装置安装及接线检查。

2.装置就位正确无误。

3.柜内所有控制连接线连接正确无误。

4.柜内输出到端子正确无误。

5.柜外所有控制连接线连接到柜内端子正确无误。

6.交流电源输入正确无误。

7.电源回路绝缘测试符合技术要求。

8.主要设备安全可靠接地。

二．方法：利用目前运行电源，作为I段和II段进线电源，来模拟400V 系统备自投，检查备自投流程，动作情况及信号。

三.．步骤：400V系统有二种备自投方式，即I段和II段进线电源都失电时，运行村和柴油机分别作为备用电源，给I段或II段供电（备用电源只给I段或II段其中一段母线供电）。

方式一．运行电源作为备用电源。

1．用2个空气开关并运行中电源至400V系统I段和II 段进线上，作为这二段的进线电源（相序保持一致）。

2．切除I段和II段上的所有负荷电源。

3．手动把BC2,BC3,BC4,BC5开关分闸，并切为远方位置。

4．手动合上BC1,BC6开关，让I段和II段分段运行，并切为远方位置。

5．分掉BC1进线上的空气开关，让BC1开关自动无压分闸。

6．分掉BC6进线上的空气开关，让BC6开关自动无压分闸。

7．公用LCU检测运行中线路有压时，发令合BC4开关，使Ш段母线带电。

8．公用LCU检测BC1处于分闸位置时（非故障跳闸），发令合I －Ш段母联开关BC2，使I段母线带电运行（如公用LCU检测BC2由于故障原因未合闸并且BC6处于分闸位置时（非故障跳闸），发令合II－Ш段母联开关BC5，使II段母线带电运行）。

9．公用LCU发备自投动作信号，备自投结束。

方式二．柴油机作为备用电源。

1．用2个空气开关并运行中电源至400V系统I段和II 段进线上，作为这二段的进线电源（相序保持一致）。

2．切除I段和II段上的所有负荷电源。

3．手动把BC2,BC3,BC4,BC5开关分闸，并切为远方位置。

4．手动合上BC1,BC6开关，让I段和II段分段运行，并切为远方位置。

说明：本厂站为4炉3机配置。

400V系统设置主厂房IA、IB、IIA、IIB段，2台低厂变，另设主厂房400V备用401段，以#1低备变为备用电源；运煤系统设置I、II段，2台运煤变，另设置运煤400V 0段，以运煤备用变为备用电源；化水系统设置A、B段，化水变为工作电源，化水备变为备用电源。

目前，全厂400V及各低压厂变系统均已正常带电运行。

均已具备备自投入条件。

为保证备自投投入后能正确可靠工作，进行本次带负荷备自投切换试验。

一、调试涉及范围（1）主厂房10kV Ⅳ段1420开关（#1低备变）、10kV Ⅲ段1324开关（运煤备用变）（2）化水10kV Ⅱ段1621开关（化水备变）（3）主厂房400V PC1A、PC1B段（4）主厂房400V PC2A、PC2B段（5）化水400V PCA、PCB段（6）输煤400V PC1、PC2段二、调试项目（1）主厂房400V PC1A、PC1B段备投试验（2）主厂房400V PC2A、PC2B段备投试验（3）化水400V PCA、PCB段备投试验（4）输煤400V PC1、PC2段备投试验三、调试条件（1）所有参与启动的电气设备均处于受控状态；所有柜门、箱门等关闭并锁牢；#1低压厂用备用变及其相关设备绝缘检查合格；调试单位已协调各专业完毕，发令允许进行备投试验。

（2）主厂房400V PC1A、PC1B段母线运行正常，工作进线开关412A、412B运行，备用进线开关401A、401B试验位置。

（3）主厂房400V PC2A、PC2B段母线运行正常，工作进线开关422A、422B运行，备用进线开关402A、402B试验位置。

（4）化水400V PCA、PCB段母线运行正常，工作进线开关452A、452B运行，备用进线开关405A、405B工作位置。

（5）输煤400V PC1、PC2段母线运行正常，工作进线开关4224、4424运行，备用进线开关4061、4062工作位置。

崖羊山电厂400V备自投装置动作说明一、400V备自投动作原理崖羊山电厂400V备自投装置使用国电南自NEP988A型装置，在设备正常运行中主要为400V A/B段互备互投。

当400V A段进线开关401断路器因故障跳闸时，备自投装置动作，投入400VA/B段母联412断路器，由400V B段向400V A 段供电；当400V B段进线开关402断路器因故障跳闸时，备自投装置动作，投入400VA/B段母联412断路器，由400V A段向400V B段供电。

二、400V 备自投装置启动的几种情况以下几种情况400V备自投装置动作：1、现地纯机械方式断开400V A段进线开关401断路器；2、现地纯机械方式断开400V B段进线开关402断路器；3、400V A段进线开关401断路器故障跳闸时；4、400V B段进线开关402断路器故障跳闸时。

备注：纯机械方式操作即在断路器本体上直接按分闸手柄。

三、400V 备自投装置不启动的几种情况以下几种情况400V备自投装置不会动作：1、远方或现地断开400V A段与备用电联络开关431断路器；2、远方或现地断开400V B段与备用电联络开关432断路器；3、计算机监控系统远方断开400V A段进线开关401断路器；4、计算机监控系统远方断开400V B段进线开关402断路器；5、现地操作400V A段进线开关401断路器分闸按钮分401断路器；6、现地操作400V B段进线开关402断路器分闸按钮分402断路器。

四、试验情况2014年8月2日倒换厂用电的过程中，对400V备自投装置进行了试验，现地纯机械方式（即在断路器本体上直接按分闸手柄）断开400V B段402断路器，400V 备自投装置动作自动合上412断路器，向400V B段供电正常。

现场试验人员：电厂值班值长 双启文现场操作人员：电厂操作值长 张云鹏现场监护人员：电厂专工 李华现场见证人员：电厂点检 刀建明2014年8月3日。

喜河水电厂厂用400V备自投设计、安装及调试方案发表时间：2017-07-17T16:55:41.673Z 来源：《电力设备》2017年第8期作者：李铭[导读] 摘要：喜河水电厂厂用电采用400V电压等级，厂用电系统由厂用I段、厂用II段和厂用III段组成，其中厂用I段和厂用III段分别由#1、＃3主变压器低压侧供电，II段由外来电源供电。

(陕西省喜河水力发电厂陕西喜河 725271) 摘要：喜河水电厂厂用电采用400V电压等级，厂用电系统由厂用I段、厂用II段和厂用III段组成，其中厂用I段和厂用III段分别由#1、＃3主变压器低压侧供电，II段由外来电源供电。

本文介绍了喜河水电厂厂用400V备自投设计方案，对两种设计方案进行了分析优化，并对备自投的安装、调试方案进行介绍。

关键词：厂用400V 备自投设计安装施工调试方案 1 引言厂用400V系统由厂用I段、厂用II和厂用III段母线组成，其中厂用I段母线和厂用III段母线分别向厂用重要负荷双电源供电，同时分别向厂用一般负荷单电源供电。

正常情况下，厂用I段母线由＃1主变压器低压侧经T11厂用变压器供电，厂用III段母线由＃3主变压器低压侧经T13厂用变压器供电；厂用II段母线为联络母线，由外来电源变T14供电，没有电源负荷，只是做为厂用I、III段母线的备用电源。

若厂用I段母线失压时，联络开关412闭合、423闭合，由厂用III段母线供电；若厂用III段母线失压时，联络开关412闭合、423闭合，由厂用I段母线供电；当厂用I、III段母线同时失压时，由外来电源变T14向厂用II段母线供电，联络开关412闭合、423闭合，厂用I、III段母线由II段母线供电。

2 备自投设计方案的提出 2.1 400V厂用电固定运行方式厂用I、III段400V母线分别由#1厂用变压器T11和＃3厂用变压器T13低压侧供给本段母线电源；厂用II段母线由厂用I段母线供电，联络开关412闭合、423断开。

400V开关合/分闸条件及备自投说明一、基本要求：1、自投自复/手投手复功能转换及当地/远方控制方式转换（1）在进线开关、母联开关柜分别设置当地/远方控制方式转换开关。

（2）在母联柜设置一个自投自复/手投手复功能的转换开关，转换开关采用自复位把手（为脉冲信号），自投自复/手投手复功能可当地操作。

母联柜的就地/远方控制方式转换开关在就地位时：a如果自投自复/手投手复功能的转换开关在自投位时，远方的手动操作都被禁止；b如果自投自复/手投手复功能的转换开关在手投位时，就地的手动操作允许。

母联柜的就地/远方控制方式转换开关在远方位时：a如果自投自复/手投手复功能的转换开关在自投位时，就地和远方的手动操作都被禁止；b如果自投自复/手投手复功能的转换开关在手投位时，远方中控的手动操作允许。

以上手动操作开关的对象是指：母联，进线1，进线2，I段三级负荷总，II 段三级负荷总等。

转换就地/远方状态时不应改变自投自复/手投手复功能的状态，就地及远方均有自投自复/手投手复状态指示。

（3）在三级负荷总、冷水机组、商业用电回路等分别设置当地/远方控制方式转换开关。

（4）在三级负荷总、冷水机组、商业用电回路分别设置自切/手切方式转换开关，选择是否自动切除切三级负荷开关（三级负荷总、冷水机组、商业用电）。

只在转换开关自切方式下，远方、就地状态均能执行自投切除且只对自切过的开关进行自复。

（5）维修时，当地/远方开关处于当地位，自投自复/手投手复功能的转换开关处于手投手复功能。

2、进线、母联、三级负荷总、冷水机组、商业用电断路器主要设计原则（1）能在当地/远方进行合、分闸控制。

（2）除电动操作外，当操作电源消失时，还应能进行手动机械操作。

（3）电压判断采用三相判断。

（4）具有母联自投、来电自复功能。

（5）自投自复/手投手复功能的转换开关处于自投自复功能时，闭锁所有参与自投自复功能的400V开关的当地/远方合、分闸操作。

（6）进线开关、母联开关故障跳闸闭锁自投和自复功能。

400V机旁动力屏备自投试验方案-机组机旁动力屏备自投试验方案一、试验目的：考察机组动力屏备自投动作正常，保证厂用电的安全稳定。

二、试验组织措施：运行中进行该试验具有一定的安全风险，应成立专门试验小组，由运行部、检修部、运行当值组成。

试验时各相关人员应到场指导。

试验负责部门如下：运行部检修部运行现场当值三、试验技术措施：1、试验中必须保持试验的严肃性，操作中必须做到行动迅速，处理果断；2、试验前，试验负责人必需指明监护人和操作人，操作人员填写好操作票；3、试验中所需的操作，操作人操作时必须严格按照《安规》规定携带相应工器具，并须保持与设备的安全距离。

监护人必须全程监护，严禁脱岗；4、试验过程中，运行设备出现异常情况，组织人必须立即下令中断试验，所有试验人员听从当值值长安排参与故障处理；5、试验应在400V厂用Ⅰ、Ⅱ段母线工作电源正常，备自投装置运行正常，试验部分无检修任务时进行；6、严格按危险点分析作好相关控制措施；7、每次备自投试验只做一段母线，试验结束恢复正常运行方式后才能进行另外一段母线试验；8、试验不得影响正常的值班工作；9、试验中，严格遵守安全生产工作规程相关规定。

四、试验任务：机组机旁动力屏备自投装置为母联备投方式。

母联开关3ZKK为备用，本次试验主要对母联开关3ZKK备自投包含两种逻辑方式进行校验：逻辑1：开关1ZKK、开关2ZKK在合位，母联开关3ZKK 在分位，当开关1ZKK失电Ⅰ段母线失压时，母联开关3ZKK 自投动作动作。

逻辑2：开关1ZKK、开关2ZKK在合位，母联开关3ZKK 在分位，当开关2ZKK失电Ⅱ段母线失压时，母联开关3ZKK 自投动作动作。

机旁动力屏备自投示意图五、危险点分析：六、试验步骤与方法：（一）、1G机旁动力屏Ⅰ段(带负荷)备自投试验方案1、检查400V厂用Ⅰ、Ⅱ段母线电压正常；2、检查400V厂用Ⅰ段至1#机旁动力屏断路器4611DL运行正常；3、检查400V厂用Ⅱ段至1#机旁动力屏断路器4621DL运行正常；4、检查1G机旁动力屏母联断路器4011DL在热备用状态，控制方式为“远方”，合闸回路、跳闸回路压板正确投入；5、检查1G机旁动力屏备自投装置运行正常，控制方式为“远方”，备自投、自恢复功能投入；6、检查1G机旁动力屏Ⅰ段母线进线断路器4111DL运行正常，合闸回路、跳闸回路压板正确投入；7、检查1G机旁动力屏Ⅱ段母线进线断路器4112DL运行正常，合闸回路、跳闸回路压板正确投入；8、断开400V厂用Ⅰ段至1G机旁动力屏断路器4611DL，机旁动力屏备自投动作先跳开Ⅰ段母线进线断路器4111DL，后合上母联断路器4011DL，备自投成功动作，机旁动力屏Ⅰ、Ⅱ段母线带电正常；9、备自投成功动作后操作人员到现场复归备自投装置动作信号，合上400V厂用Ⅰ段至1G机旁动力屏断路器4611DL，机旁动力屏备自投动作先跳开母联断路器4011DL，后合上Ⅰ段母线进线断路器4111DL，备自投自恢复成功动作；10、试验结束后，恢复Ⅰ、Ⅱ段母线至正常运行方式。
