母联备自投工作原理
母联备自投是一种常见的电气保护装置,它的工作原理是在电
路中引入一个备用电源,以便在主电源故障时能够及时切换并保障
设备正常运行。
下面将详细介绍母联备自投的工作原理。
首先,母联备自投的工作原理基于电路的并联关系。
在电路中,主电源和备用电源是并联连接的,这样在主电源故障时,备用电源
可以顺利接管电路供电,保证设备的正常运行。
母联备自投通过控
制开关和电路连接方式,实现了主备电源之间的快速切换,从而确
保了电路的连续供电。
其次,母联备自投的工作原理还涉及到控制系统的作用。
在母
联备自投装置中,通常会设置有监测电路和控制电路,监测电路用
于实时监测主电源的状态,一旦发现主电源故障,就会通过控制电
路发出信号,触发备用电源的投入。
控制系统的作用是保证母联备
自投能够在最短的时间内完成切换,以减少设备停机时间,提高生
产效率。
此外,母联备自投的工作原理还包括了保护装置的设计。
在实
际应用中,母联备自投通常会配备有过载保护、短路保护、欠压保
护等多种保护功能,以确保电路和设备在切换过程中不会受到损坏。
这些保护装置能够及时对电路故障进行检测,并采取相应的措施,
保障了电路的安全稳定运行。
总的来说,母联备自投的工作原理是基于并联电路、控制系统
和保护装置的协同作用,通过监测主电源状态、实现快速切换以及
保护电路设备,确保了电路的连续供电和设备的正常运行。
母联备
自投在工业生产中具有重要的应用意义,能够提高设备的可靠性和
稳定性,保障生产线的正常运行。

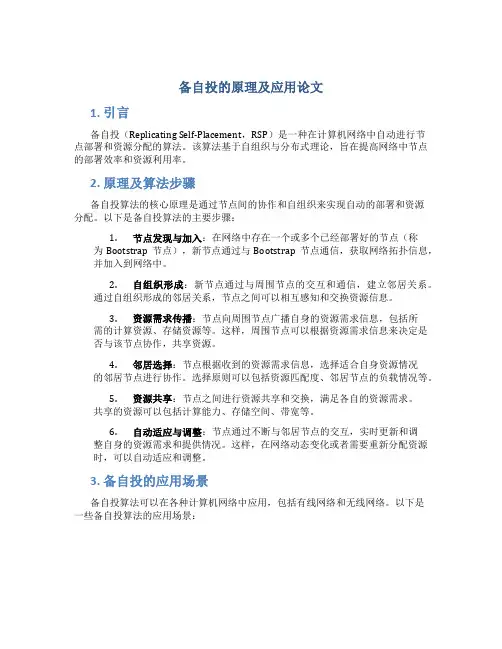

备自投的原理及应用论文1. 引言备自投(Replicating Self-Placement,RSP)是一种在计算机网络中自动进行节点部署和资源分配的算法。
该算法基于自组织与分布式理论,旨在提高网络中节点的部署效率和资源利用率。
2. 原理及算法步骤备自投算法的核心原理是通过节点间的协作和自组织来实现自动的部署和资源分配。
以下是备自投算法的主要步骤:1.节点发现与加入:在网络中存在一个或多个已经部署好的节点(称为Bootstrap节点),新节点通过与Bootstrap节点通信,获取网络拓扑信息,并加入到网络中。
2.自组织形成:新节点通过与周围节点的交互和通信,建立邻居关系。
通过自组织形成的邻居关系,节点之间可以相互感知和交换资源信息。
3.资源需求传播:节点向周围节点广播自身的资源需求信息,包括所需的计算资源、存储资源等。
这样,周围节点可以根据资源需求信息来决定是否与该节点协作,共享资源。
4.邻居选择:节点根据收到的资源需求信息,选择适合自身资源情况的邻居节点进行协作。
选择原则可以包括资源匹配度、邻居节点的负载情况等。
5.资源共享:节点之间进行资源共享和交换,满足各自的资源需求。
共享的资源可以包括计算能力、存储空间、带宽等。
6.自动适应与调整:节点通过不断与邻居节点的交互,实时更新和调整自身的资源需求和提供情况。
这样,在网络动态变化或者需要重新分配资源时,可以自动适应和调整。
3. 备自投的应用场景备自投算法可以在各种计算机网络中应用,包括有线网络和无线网络。
以下是一些备自投算法的应用场景:3.1 云计算环境备自投算法可以在云计算环境中进行虚拟机的自动部署和资源分配。
在云计算环境下,各个节点可以通过备自投算法实现自动调度和任务分配,提高虚拟机的资源利用率和性能。
3.2 物联网环境物联网环境中存在着大量的传感器节点和终端设备。
备自投算法可以帮助这些节点在网络中自动部署和资源分配,提高物联网系统的稳定性和资源利用率。
高压备自投工作原理
高压备自投是一种电力系统保护装置,用于保护电力系统中的高压设备(如变压器、开关设备等)免受故障的影响。
它的工作原理可以从多个角度来解释。
首先,从电气角度来看,高压备自投的工作原理基于电流和电压的测量。
当电力系统中发生故障时,如短路或过载,电流会突然增大,电压也会发生异常变化。
高压备自投通过测量电流和电压的变化来检测故障,并根据预设的保护逻辑进行判断。
一旦检测到故障,高压备自投会迅速切断故障电路,阻止故障扩大,并将故障信号传递给上级保护装置。
其次,从机械角度来看,高压备自投的工作原理基于电磁力和机械传动。
当故障发生时,高压备自投内部的电磁线圈会受到电流的作用而产生电磁力,这个力会推动机械传动装置,使其切断故障电路。
这种机械传动通常采用弹簧机构,当故障消除后,弹簧会恢复原状,使备自投回到正常位置,准备下一次的保护动作。
此外,高压备自投还可以通过其他方式实现故障检测和保护。
例如,利用光纤通信技术,通过监测电力系统中的光纤传感器来实
时获取电流、电压等信息,并进行故障判断和保护动作。
还可以利用微处理器和数字信号处理技术,对采集到的电力系统数据进行分析和处理,实现更精确的故障检测和保护。
总的来说,高压备自投的工作原理是基于电气、机械和数字技术的综合应用。
它通过测量电流、电压等参数,利用电磁力和机械传动等方式,实现对电力系统中高压设备的保护,确保电力系统的安全稳定运行。

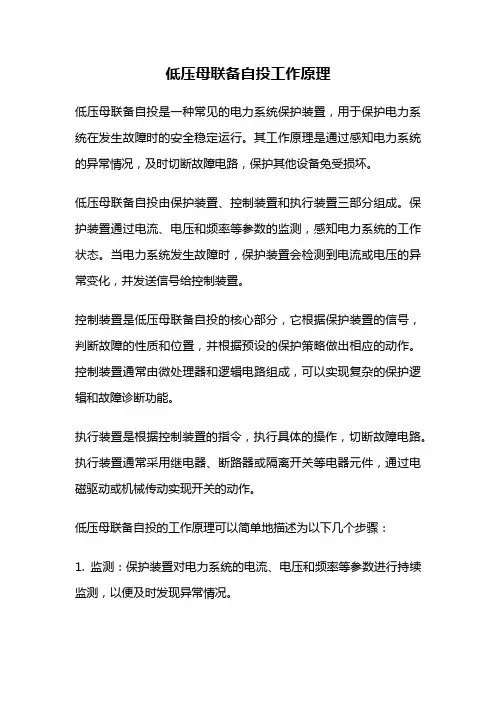

低压母联备自投工作原理低压母联备自投是一种常见的电力系统保护装置,用于保护电力系统在发生故障时的安全稳定运行。
其工作原理是通过感知电力系统的异常情况,及时切断故障电路,保护其他设备免受损坏。
低压母联备自投由保护装置、控制装置和执行装置三部分组成。
保护装置通过电流、电压和频率等参数的监测,感知电力系统的工作状态。
当电力系统发生故障时,保护装置会检测到电流或电压的异常变化,并发送信号给控制装置。
控制装置是低压母联备自投的核心部分,它根据保护装置的信号,判断故障的性质和位置,并根据预设的保护策略做出相应的动作。
控制装置通常由微处理器和逻辑电路组成,可以实现复杂的保护逻辑和故障诊断功能。
执行装置是根据控制装置的指令,执行具体的操作,切断故障电路。
执行装置通常采用继电器、断路器或隔离开关等电器元件,通过电磁驱动或机械传动实现开关的动作。
低压母联备自投的工作原理可以简单地描述为以下几个步骤:1. 监测:保护装置对电力系统的电流、电压和频率等参数进行持续监测,以便及时发现异常情况。
2. 检测:当保护装置监测到电力系统的参数超出预设的安全范围时,会立即产生报警信号,并发送给控制装置。
3. 判断:控制装置接收到保护装置的报警信号后,会根据预设的保护策略,判断故障的性质和位置。
例如,当电流超过额定值或频率偏离正常范围时,可能发生短路故障或过载故障。
4. 动作:根据判断结果,控制装置会发送指令给执行装置,要求其切断故障电路。
执行装置根据指令,通过电磁驱动或机械传动,打开断路器或隔离开关,切断故障电路。
5. 反馈:执行装置完成动作后,会向控制装置发送反馈信号,以确认切断操作已经完成。
低压母联备自投工作原理的关键在于保护装置、控制装置和执行装置的协调配合。
保护装置负责感知电力系统的异常情况,控制装置负责判断故障性质和位置,并发送指令给执行装置进行切断操作。
三者之间的信息传递和协作是保证低压母联备自投正常工作的关键。
低压母联备自投在电力系统中起到了重要的保护作用,可以有效地防止故障扩大和设备损坏。
市电备自投的原理及应用1. 市电备自投的定义市电备自投(Automatic Transfer Switch,缩写为ATS)是一种用于电力系统的设备,主要用于自动切换电源的装置。
在电力系统中,市电和备用电源可以通过市电备自投实现自动切换,以确保电力供应的连续性和稳定性。
2. 市电备自投的原理市电备自投采用了以下原理来实现自动切换:2.1 传感器检测市电备自投具备传感器,可以实时监测市电的状态。
当市电正常供电时,市电备自投会切换到市电供电状态,如果市电供电异常(如断电或电压异常),市电备自投会自动切换到备用电源。
2.2 控制逻辑器件市电备自投内置了控制逻辑器件,根据传感器的反馈和事先设置的逻辑条件,判断市电是否正常。
当市电供电异常时,控制逻辑器件会发出切换信号,使备用电源连接到电力系统上,确保电力供应的连续性。
2.3 切换装置市电备自投还包括切换装置,用于在市电供电异常时切换到备用电源。
切换装置可以确保切换过程中的电力中断时间尽可能短暂,以减小对电力系统的影响和损失。
3. 市电备自投的应用市电备自投在许多领域都有广泛的应用,下面列举了几个常见的应用场景:3.1 住宅和商业建筑在住宅和商业建筑中,市电备自投可以用于电力系统的切换。
当市电供电不稳定或断电时,市电备自投可以自动将供电切换到备用电源,确保住宅和商业建筑的电力供应连续性,避免对生活和业务造成不便和损失。
3.2 医疗设备医疗设备对电力供应的连续和稳定性要求非常高。
市电备自投可以应用于医疗设备的电力系统中,确保医疗设备在市电供电异常时能够及时切换到备用电源,保障病人的生命安全和医疗工作的顺利进行。
3.3 数据中心数据中心是许多企业和机构进行数据存储和处理的关键设施。
市电备自投可以应用于数据中心的电力系统中,实现市电和备用电源之间的自动切换。
这可以确保数据中心在市电供电异常时不会中断电力供应,避免数据丢失和业务中断。
3.4 交通系统交通系统对电力供应的稳定性和连续性要求极高,特别是对于交通信号灯和铁路系统等关键设施。

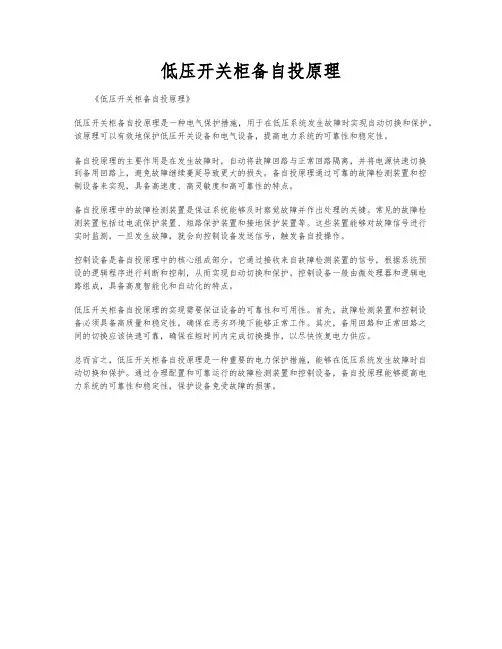

低压开关柜备自投原理
《低压开关柜备自投原理》
低压开关柜备自投原理是一种电气保护措施,用于在低压系统发生故障时实现自动切换和保护。
该原理可以有效地保护低压开关设备和电气设备,提高电力系统的可靠性和稳定性。
备自投原理的主要作用是在发生故障时,自动将故障回路与正常回路隔离,并将电源快速切换到备用回路上,避免故障继续蔓延导致更大的损失。
备自投原理通过可靠的故障检测装置和控制设备来实现,具备高速度、高灵敏度和高可靠性的特点。
备自投原理中的故障检测装置是保证系统能够及时察觉故障并作出处理的关键。
常见的故障检测装置包括过电流保护装置、短路保护装置和接地保护装置等。
这些装置能够对故障信号进行实时监测,一旦发生故障,就会向控制设备发送信号,触发备自投操作。
控制设备是备自投原理中的核心组成部分。
它通过接收来自故障检测装置的信号,根据系统预设的逻辑程序进行判断和控制,从而实现自动切换和保护。
控制设备一般由微处理器和逻辑电路组成,具备高度智能化和自动化的特点。
低压开关柜备自投原理的实现需要保证设备的可靠性和可用性。
首先,故障检测装置和控制设备必须具备高质量和稳定性,确保在恶劣环境下能够正常工作。
其次,备用回路和正常回路之间的切换应该快速可靠,确保在短时间内完成切换操作,以尽快恢复电力供应。
总而言之,低压开关柜备自投原理是一种重要的电力保护措施,能够在低压系统发生故障时自动切换和保护。
通过合理配置和可靠运行的故障检测装置和控制设备,备自投原理能够提高电力系统的可靠性和稳定性,保护设备免受故障的损害。

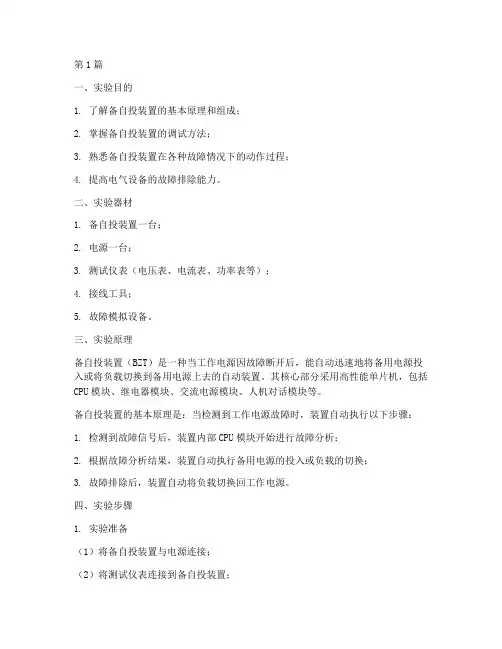

第1篇一、实验目的1. 了解备自投装置的基本原理和组成;2. 掌握备自投装置的调试方法;3. 熟悉备自投装置在各种故障情况下的动作过程;4. 提高电气设备的故障排除能力。
二、实验器材1. 备自投装置一台;2. 电源一台;3. 测试仪表(电压表、电流表、功率表等);4. 接线工具;5. 故障模拟设备。
三、实验原理备自投装置(BZT)是一种当工作电源因故障断开后,能自动迅速地将备用电源投入或将负载切换到备用电源上去的自动装置。
其核心部分采用高性能单片机,包括CPU模块、继电器模块、交流电源模块、人机对话模块等。
备自投装置的基本原理是:当检测到工作电源故障时,装置自动执行以下步骤:1. 检测到故障信号后,装置内部CPU模块开始进行故障分析;2. 根据故障分析结果,装置自动执行备用电源的投入或负载的切换;3. 故障排除后,装置自动将负载切换回工作电源。
四、实验步骤1. 实验准备(1)将备自投装置与电源连接;(2)将测试仪表连接到备自投装置;(3)检查接线是否正确,确保实验安全。
2. 故障模拟与备自投装置动作观察(1)将工作电源接入备自投装置;(2)模拟工作电源故障,观察备自投装置的动作过程;(3)记录备自投装置的动作时间、动作电流、动作电压等参数;(4)故障排除后,观察备自投装置的恢复过程。
3. 备自投装置调试(1)根据实验需求,设置备自投装置的各项参数;(2)调整延时时间、动作电流、动作电压等参数;(3)验证备自投装置在各种故障情况下的动作性能。
4. 故障排除与实验总结(1)分析备自投装置在实验过程中出现的故障现象;(2)针对故障现象,提出故障排除方案;(3)总结实验过程中遇到的问题及解决方法。
五、实验结果与分析1. 备自投装置在模拟工作电源故障的情况下,能迅速准确地执行备用电源投入或负载切换操作,动作时间符合设计要求。
2. 通过调整备自投装置的各项参数,可以满足不同故障情况下的动作需求。
3. 在实验过程中,发现备自投装置在部分故障情况下存在误动作现象,需要进一步优化设计。

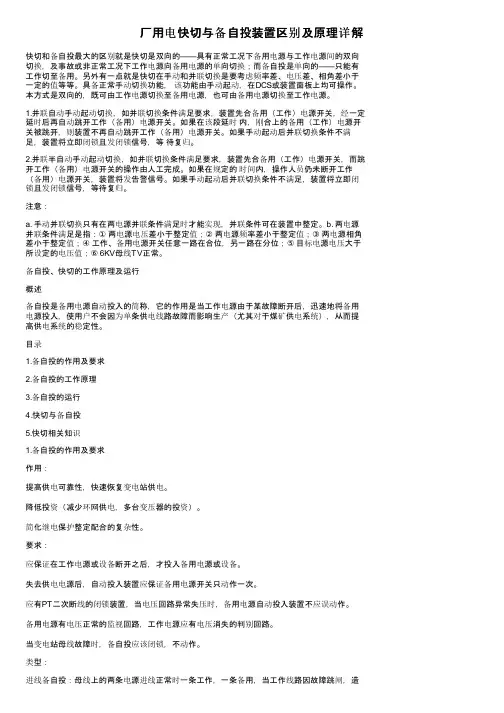

厂用电快切与备自投装置区别及原理详解快切和备自投最大的区别就是快切是双向的——具有正常工况下备用电源与工作电源间的双向切换,及事故或非正常工况下工作电源向备用电源的单向切换;而备自投是单向的——只能有工作切至备用。
另外有一点就是快切在手动和并联切换是要考虑频率差、电压差、相角差小于一定的值等等。
具备正常手动切换功能,该功能由手动起动,在DCS或装置面板上均可操作。
本方式是双向的,既可由工作电源切换至备用电源,也可由备用电源切换至工作电源。
1.并联自动手动起动切换,如并联切换条件满足要求,装置先合备用(工作)电源开关,经一定延时后再自动跳开工作(备用)电源开关。
如果在该段延时内,刚合上的备用(工作)电源开关被跳开,则装置不再自动跳开工作(备用)电源开关。
如果手动起动后并联切换条件不满足,装置将立即闭锁且发闭锁信号,等待复归。
2.并联半自动手动起动切换,如并联切换条件满足要求,装置先合备用(工作)电源开关,而跳开工作(备用)电源开关的操作由人工完成。
如果在规定的时间内,操作人员仍未断开工作(备用)电源开关,装置将发告警信号。
如果手动起动后并联切换条件不满足,装置将立即闭锁且发闭锁信号,等待复归。
注意:a. 手动并联切换只有在两电源并联条件满足时才能实现,并联条件可在装置中整定。
b. 两电源并联条件满足是指:①两电源电压差小于整定值;②两电源频率差小于整定值;③两电源相角差小于整定值;④工作、备用电源开关任意一路在合位,另一路在分位;⑤目标电源电压大于所设定的电压值;⑥ 6KV母线TV正常。
备自投、快切的工作原理及运行概述备自投是备用电源自动投入的简称,它的作用是当工作电源由于某故障断开后,迅速地将备用电源投入,使用户不会因为单条供电线路故障而影响生产(尤其对于煤矿供电系统),从而提高供电系统的稳定性。
目录1.备自投的作用及要求2.备自投的工作原理3.备自投的运行4.快切与备自投5.快切相关知识1.备自投的作用及要求作用:提高供电可靠性,快速恢复变电站供电。

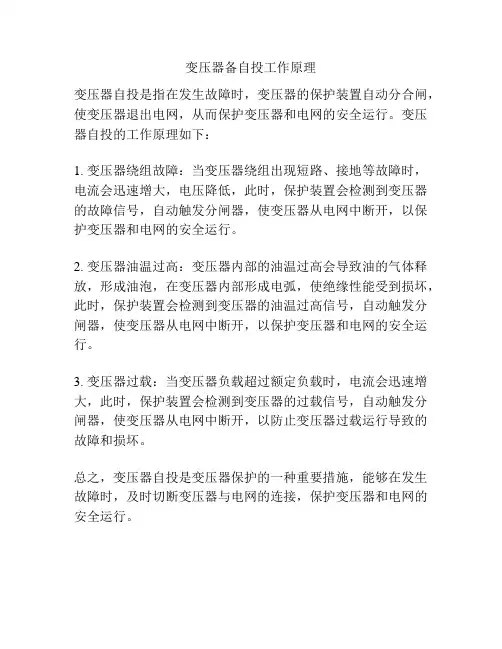

变压器备自投工作原理
变压器自投是指在发生故障时,变压器的保护装置自动分合闸,使变压器退出电网,从而保护变压器和电网的安全运行。
变压器自投的工作原理如下:
1. 变压器绕组故障:当变压器绕组出现短路、接地等故障时,电流会迅速增大,电压降低,此时,保护装置会检测到变压器的故障信号,自动触发分闸器,使变压器从电网中断开,以保护变压器和电网的安全运行。
2. 变压器油温过高:变压器内部的油温过高会导致油的气体释放,形成油泡,在变压器内部形成电弧,使绝缘性能受到损坏,此时,保护装置会检测到变压器的油温过高信号,自动触发分闸器,使变压器从电网中断开,以保护变压器和电网的安全运行。
3. 变压器过载:当变压器负载超过额定负载时,电流会迅速增大,此时,保护装置会检测到变压器的过载信号,自动触发分闸器,使变压器从电网中断开,以防止变压器过载运行导致的故障和损坏。
总之,变压器自投是变压器保护的一种重要措施,能够在发生故障时,及时切断变压器与电网的连接,保护变压器和电网的安全运行。

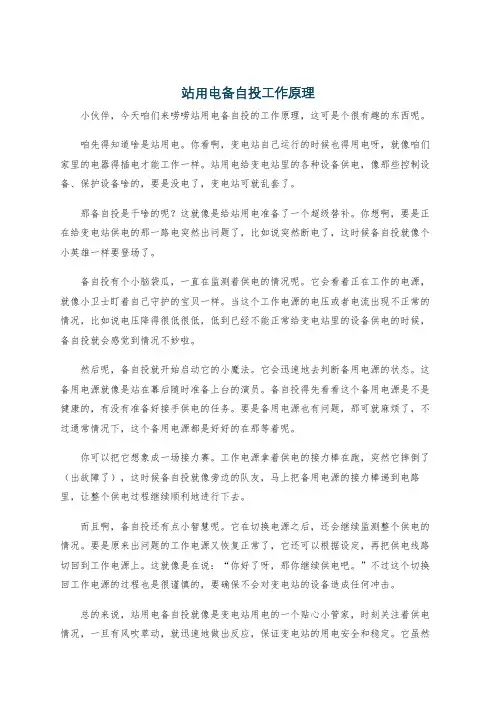

站用电备自投工作原理小伙伴,今天咱们来唠唠站用电备自投的工作原理,这可是个很有趣的东西呢。
咱先得知道啥是站用电。
你看啊,变电站自己运行的时候也得用电呀,就像咱们家里的电器得插电才能工作一样。
站用电给变电站里的各种设备供电,像那些控制设备、保护设备啥的,要是没电了,变电站可就乱套了。
那备自投是干啥的呢?这就像是给站用电准备了一个超级替补。
你想啊,要是正在给变电站供电的那一路电突然出问题了,比如说突然断电了,这时候备自投就像个小英雄一样要登场了。
备自投有个小脑袋瓜,一直在监测着供电的情况呢。
它会看着正在工作的电源,就像小卫士盯着自己守护的宝贝一样。
当这个工作电源的电压或者电流出现不正常的情况,比如说电压降得很低很低,低到已经不能正常给变电站里的设备供电的时候,备自投就会感觉到情况不妙啦。
然后呢,备自投就开始启动它的小魔法。
它会迅速地去判断备用电源的状态。
这备用电源就像是站在幕后随时准备上台的演员。
备自投得先看看这个备用电源是不是健康的,有没有准备好接手供电的任务。
要是备用电源也有问题,那可就麻烦了,不过通常情况下,这个备用电源都是好好的在那等着呢。
你可以把它想象成一场接力赛。
工作电源拿着供电的接力棒在跑,突然它摔倒了(出故障了),这时候备自投就像旁边的队友,马上把备用电源的接力棒递到电路里,让整个供电过程继续顺利地进行下去。
而且啊,备自投还有点小智慧呢。
它在切换电源之后,还会继续监测整个供电的情况。
要是原来出问题的工作电源又恢复正常了,它还可以根据设定,再把供电线路切回到工作电源上。
这就像是在说:“你好了呀,那你继续供电吧。
”不过这个切换回工作电源的过程也是很谨慎的,要确保不会对变电站的设备造成任何冲击。
总的来说,站用电备自投就像是变电站用电的一个贴心小管家,时刻关注着供电情况,一旦有风吹草动,就迅速地做出反应,保证变电站的用电安全和稳定。
它虽然是个小小的设备,但却有着大大的作用,就像我们生活中的很多小物件,虽然不起眼,但是缺了它们可不行呢。
备自投装置的工作原理自投装置是一种可以自动投放物品到指定位置的装置。
它的工作原理基于机械结构和电子控制系统。
自投装置需要一个接收器,用于接收用户的指令。
接收器通常是一个按钮或者一个触摸屏,用户可以通过按下按钮或者触摸屏上的指定区域来发送指令。
当接收器接收到指令后,它会将指令传输给电子控制系统。
电子控制系统是自投装置的大脑,它负责解析指令并执行相应的操作。
在执行操作之前,电子控制系统需要获取当前的位置信息。
为了实现这一点,自投装置通常会配备一个定位系统,例如全球定位系统(GPS)或者室内定位系统。
定位系统可以确定自投装置当前所处的位置。
一旦获取了当前位置信息,电子控制系统会根据接收到的指令和当前位置信息来计算出投放物品的路径。
这个路径计算通常基于预先设定的地图或者布局信息。
电子控制系统会根据路径计算结果来确定自投装置需要移动到哪个位置,并将路径信息保存在内存中。
接下来,电子控制系统会通过控制装置的电机或者驱动器来控制自投装置的移动。
装置的移动通常是通过轮子、履带或者其他运动装置实现的。
电子控制系统会根据保存的路径信息来控制自投装置沿着指定路径移动,直到达到目标位置。
一旦自投装置到达目标位置,电子控制系统会触发投放机构。
投放机构通常是一个夹爪、一个推杆或者其他适当的装置,用于将物品投放到指定位置。
电子控制系统会根据预先设定的投放方式来控制投放机构的动作,确保物品被准确地投放到目标位置。
电子控制系统会发送信号给接收器,以通知用户投放操作已经完成。
用户可以根据接收到的信号来确认自投装置的工作状态。
自投装置的工作原理是基于接收器、电子控制系统、定位系统、运动装置和投放机构的协同工作。
通过接收指令、计算路径、控制移动和触发投放动作,自投装置可以准确地将物品投放到指定位置,提高工作效率和便利性。
母联备自投工作原理
母联备自投是一种常见的电气保护装置,它在电力系统中发挥着重要的作用。
母联备自投的工作原理是通过检测电力系统中的故障信号,实现对故障设备的快速隔离,从而保护整个电力系统的安全稳定运行。
首先,母联备自投通过对电力系统中的电流、电压等参数进行实时监测,当监
测到异常情况时,会立即做出响应。
例如,当电流超过额定值、电压异常波动或是出现短路等故障时,母联备自投能够及时感知并做出相应的动作。
其次,母联备自投会根据预设的保护逻辑进行判断,确定故障点的位置和范围。
在确定故障点后,母联备自投会通过控制开关或断路器等装置,将故障设备快速隔离,防止故障扩大对整个电力系统造成更大的影响。
此外,母联备自投还具有自动复归功能,即在故障被隔离后,系统会自动进行
恢复,尽快恢复正常供电状态,减少对用户的影响。
母联备自投的工作原理简单清晰,通过对电力系统的监测和保护,能够有效地
保障电力系统的安全稳定运行。
它在电力系统中扮演着重要的角色,是保障电力系统安全运行的重要装置之一。
总之,母联备自投作为电力系统的保护装置,其工作原理是基于对电流、电压
等参数的实时监测和对故障的快速隔离,以保障电力系统的安全稳定运行。
它的出现和应用,为电力系统的安全运行提供了有力保障,也为电力行业的发展做出了重要贡献。
1
微机备自投装置的基本原理及应用
本文介绍了微机线路备自投保护装置特性和应用中的供电方 式,阐述其
应用于母联备自投工作和线路备自投 的工作原理及备自 投保护装置运行条件
及动作条件。
备自投保护 供电方式 技术条件
1.
引 言
随着我国人民生产生活的现代化程度日益提高 ,人们对电力的需 求和依
赖程度也在倍增,对电能质量的要求也更加严格,供配电在各 个领域也不断
向自动化、无人值守、远程控制、不间断供电的目标迈 进。有些电力用户尤
其对不间断供电的要求显得更加突出。我国的电 力供应主要还是依靠国家电
网供电,电力缺口也在不断增大,尤其在 用电高峰期缺电现象严重 ,为此很
多大型企业便自建电厂或配备发电 机,因此各种电源的相互切换,保证电源
的不间断供电和供电的高可 靠性成了现代配电工程中保护和控制回路的重要
部分。在 GB50062 《电力装置的继电保护和自动装置设计规范》 中的第十
一章也明确规 定了备用电源和备用设备的自动投入的具体要求。
微机线路备自投保护装置使系统自动装置与继电保护装置相结 合,是
一种对用户提供不间断供电的经济而又有效的技术措施,它在 现代供电系统
中得到了广泛的应用 。在此只对微机线路备自投保护装 置在电力系统中两种
备自投方式和基本原理进行探讨。
2
微机线路备自投保护装置(以下简称备自投)核心部分采用高性 能单片
机,包括CPU模块、继电器模块、交流电源模块、人机对话模 块等构成,具
有抗干扰性强、稳定可靠、使用方便等优点。其液晶数 显屏和备自投面板上
所带的按键使得操作简单方便,也可通过
RS485
通讯接口实现远程控制。装置采用交流不间断采样方式采集到信号后 实时进
行傅立叶法计算,能精确判断电源状态,并实施延时切换电 源。备自投具有
在线运行状态监视功能,可观察各输入电气量、开关 量、定值等信息,其有
可靠的软硬件看门狗功能和事件记录功能。
产品在不同的电压等级如 11OkV 10kV、0.4kV系统的供配电回 路中使
用时需要设定不同的电气参数,在订货时必须注明。在选择备 自投功能时则
一定不可以投入低电压保护,以免冲突引起拒动或误 动。
变配电站备自投有两种基本的供电方式。第一种如图1所示母联 分段供
电方式,母联开关断开,两个工作电源分别供电,两个电源互 为备用,此方
式称为母联备自投方式。第二种如图 2所示双进线向单 母线供电方式,即由
一个工作电源供电,另一个电源为备用,此方式 称为线路备自投方式。
坤进线
2.
母联备自投工作原理
对于母联备自投方式,当 PT 在母线侧时,本装置可实现备用电 源自动
1样进錢
IDL
IDL
FDL
窗1母联备自投一次接线示意图
團2线蹦备自投-次接线示意图
2DL
3
投入的功能。当 PT 在进线侧时,本装置除具有备用电源自动 投入的功能
外,还具有工作自动恢复的功能。下面以 PT 在进线侧来 说明备自投的动作
过程
.
2.1
正向运行条件
① U1> U1y, U2> U2y,即两段母线电压正常;
② 1DL和2DL处于合闸位置,即两条进线分别向两段母线供电;
FDL
处于分闸位置,即两段母线独立运行;
③ 无外部闭锁开关量输入、远方遥控闭锁;
④ 备自投投入;
⑤ 备自投方式选择母联备自投;
⑥ 正向运行投入;
⑦ 选择PT在进线侧方式。
当正向运行条件满足时,装置判断 10s 后进入正向运行方式,准 备备
用电源的自动投入。
正向动作条件为:装置处于正向运行状态:即 U1v Uld且
11
V
Ild (或 U2< U2d 且 I2 V I2d ),即一段母线失电; U2> U2y (或 U1
> uiy),
即另一段母线电压正常;无外部闭锁开关量输入、 PT断线
闭锁、远方遥控闭锁;无故障跳闸。
当满足正向动作条件后,装置将延时自投分闸(Tlf)后动作, 跳开
1DL
4
(2DL开关,确认跳开后将延时自投合闸时间(T1h),再 合上FDL开关。
2.2
逆向运行条件
① U2> U2y (或U1> U1y),即2#进线(或1#进线)电压正常;
② FDL处于合闸位置,1DL (2DL)处于分闸位置,而 2DL (1DL)
处于合闸位置;
③ 无外部闭锁开关量输入、远方遥控闭锁;
④ 备自投投入;
⑤ 备自投方式选择母联备自投;
⑥ 逆向运行投入;
⑦ 选择PT在进线侧方式。
当逆向运行条件满足时,装置判断 10s 后进入逆向运行方式,准 备工
作电源的自动恢复。
逆向动作条件为:系统恢复到原有运行方式的条件, (自投自复 运行
方式):装置处于逆向运行状态; U1> Uly (或U2> U2y),即 失电进线电
压恢复正常;无外部闭锁开关量输入、远方遥控闭锁。
当满足逆向动作条件后,装置将延时自复分闸时间( T2f )后动 作,跳
开FDL开关,确认跳开后将延时自复合闸时间(T2h),再合 上
1DL
(2DL)开关。
3.
线路备自投的工作原理
5
对于图 2 的系统图运行可分为两种工作方式:进线一主一备,两 进线互
为备用。对于进线一主一备的工作方式,把工作电源的保护装 置备用自投投
入即可实现备用电源的 自动投入和工作电源的自动恢 复,备用电源的保护装
置不需要再投入备自投。下面以 1#进线为主
进线为例说明动作过程(PT在进线侧)。
3.1
正向运行条件
① U1> U1y, U2> U2y,即两条进线电压均为正常;
② 1DL处于合闸位置,2DL处于分闸位置;
③ 无外部闭锁开关量输入、远方遥控闭锁;
④ 备自投投入;
⑤ 备自投方式选择线路备自投方式;
⑥ 正向运行投入;
⑦ 选择PT在进线侧方式。
当正向运行条件满足时,装置判断 10s 后进入正向运行方式,准 备备用
电源的自动投入。
正向动作条件为:装置处于正向运行状态; U1v uid, 11 V Iid ,
即1#进线失电;U2> U2y 2#进线电压正常;无外部闭锁开关量输入、 PT断
线闭锁、远方遥控闭锁;无故障跳闸。
当满足正向动作条件后,装置将延时自投分闸时间( Tlf)后动 作,跳
6
开1DL开关,确认跳开后将延时自投合闸时间(T1h),再合 上2DL开关。
3.2
逆向运行条件
① U2> U2y,即2#进线电压正常;
② 1DL处于分闸位置,2DL处于合闸位置;
③ 备自投投入;
④ 备自投方式选择线路备自投方式;
⑤ 逆向运行投入;
⑥ 选择PT在进线侧方式;
⑦ 无外部闭锁开关量输入、远方遥控闭锁。
当逆向运行条件满足时,装置判断 10s 后进入逆向运行方式,准 备工
作电源的自动恢复。
逆向动作条件为:装置处于逆向运行状态; U1> U1y,即1#电压
恢复正常;无外部闭锁开关量输入、远方遥控闭锁。
当满足逆向动作条件后,装置将延时自复分闸时间( T2f )后动 作,跳
开2DL确认跳开后将延时自复合闸时间(T2h),再合上1DL 开关。
微机线路备自投保护装置具有自投自复运行方式和自投不自复 运行方
式,使用者可根据实际需求在菜单中自己设定运行方式。
4.
结束语
7
由于在现代电力系统中广泛使用了微机线路备自投保护装置 ,使 得不间
断供电的需求有了更加可靠的保证 ,在电力自动化的进程中发 挥了不小的作
用 。尽管不同厂家不同品牌的微机线路备自投保护装置 的型号和外形不同,
但其功能及原理大体相同。在此需要强调的是使 用者在二次控制原理图的设
计过程中务必对照相应的使用说明书 ,按 照说明书中端子的功能接线。
微机线路备自投保护装置使系统自动装置与继电保护装置相结 合,是一
种对用户提供不间断供电的经济而又有效的技术措施, 它在 现代供电系统中
得到了广泛的应用。 在此只对微机线路备自投保护装 置在电力系统中两种备
自投方式和基本原理进行探讨。
微机线路备自投保护装置 (以下简称备自投) 核心部分采用高性 能单
片机,包括CPU模块、继电器模块、交流电源模块、人机对话模 块等构成,
具有抗干扰性强、稳定可靠、使用方便等优点。其液晶数 显屏和备自投面板
上所带的按键使得操作简单方便,也可通过 RS485 通讯接口实现远程控制。
装置采用交流不间断采样方式采集到信号后
实时进行傅立叶法计算, 能精确判断电源状态, 并实施延时切换电源。
备自投具有在线运行状态监视功能,可观察各输入电气量、开关量、 定值等
信息,其有可靠的软硬件看门狗功能和事件记录功能。
备自投的条件:
首先应该有备用电源或备用设备。
其次,当工作母线电压下降时, 由备自投跳开工作电源的断路器 后才能
投入备用电源或设备;另外一种情况是工作电源部分系统故 障,保护动作跳
8
开工作电源的断路器后才投入备用电源或设备。
第三个条件是备用电源的母线电压满足要求。 电压互感器应该安 装在母
线处。如果是双母线,都应该安装。在有的地方为了实现重合 闸,在线路侧
也安装电压互感器
