第8章 波形的发生器和信号的转换8.1 复习笔记一、正弦波振荡电路1．产生正弦波振荡的条件（1）振幅平衡条件：（2）相位平衡条件：（3）起振条件：2．正弦波振荡电路的组成（1）放大电路：保证电路有从起振到动态平衡的过程，使电路获得一定幅值的输出量，实现能量的控制。
（2）选频网络：确定电路的振荡频率，使电路产生单一频率的振荡，即保证电路产生正弦波振荡。
（3）正反馈网络：引入正反馈，使放大电路的输入信号等于反馈信号。
（4）稳幅环节：也是非线性环节，使输出信号幅值稳定。
在不少实用电路中，常将选频网络和正反馈网络“合二而一”，且对于分立元件放大电路，也不再另加稳幅环节，而依靠晶体管特性的非线性来起到稳幅作用。
3．判断电路能否震荡的方法（1）观察电路是否包含了放大电路、选频网络、正反馈网络和稳幅环节四个组成部分。
（2）判断电路是否有合适的静态工作点且动态信号是否能够输入、输出和放大。
（3）判断电路是否满足振荡的相位条件、幅值条件。
3．RC 正弦波振荡电路（1）振荡条件：反馈系数，电压放大倍数。
（2）起振条件：，即。
12f R R （3）振荡频率：。
（4）典型的RC 正弦波振荡电路：文氏电桥正弦波振荡电路，如图8.1所示。
图8.1 RC 文氏电桥正弦波振荡电路4．LC正弦波振荡电路（1）谐振时，回路等效阻抗为纯阻性，阻值最大，值为：其中，为品质因数；为谐振频率。
（2）如图8.2所示，LC并联谐振回路等效阻抗为：图8.2 LC 并联网络（3）变压器反馈式振荡电路的振荡频率为：（4）三点式LC 正弦波振荡器（1MHz 以上频率），典型电路如图8.3所示。
(a)电感三点式振荡器(b)电容三点式振荡器图8.3 典型三点式LC正弦波振荡器①组成原则：与晶体管发射极相联的电抗是相反性质的，不与发射极相联的另一电抗是相同性质的。
②振荡频率：计算振荡频率时，只需分离出LC总回路求谐振频率即可。
电容式：电感式：5．石英晶体振荡器（1）石英晶体等效电路：R、C、L串联后与Co并联，如图8.4所示。
实验七 非正弦波发生电路一． 实验目的1．学习运放的非线性应用。
2．学习用运放构成非正弦波发生电路的特点及分析方法，并掌握电路的调整和测量。

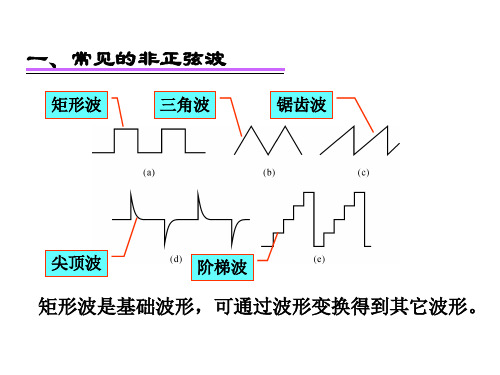

二． 实验电路利用运放可以方便地构成各种振荡电路，产生正弦波和非正弦波。
运放在开环或加入正反馈的情况下，工作在非线性区。
它的输出要么工作在正向饱和状态，要么工作在负向饱和状态，即构成电压比较器。
比较器是非正弦信号发生器的重要组成部分。
（一）.方波发生器图1中集成运放A 、电阻R1、R2组成滞回比较器，R 、R W 和C 构成延时和反馈电路，稳压管组成正、负向限幅电路，R3为限流电阻。
方波的周期122(2)ln(1)W R T R R C R =+⋅+，改变R W 的值，可改变振荡频率。
（二）．三角波发生器图2中运放A1组成同相输入的滞回比较器，A2组成反相积分电路，起延时作用，A2的输出接到滞回比较器的同相输入端，形成自激振荡。
当开关K 打开输出幅度：Z Om U R R U 21=；振荡周期： 。
)10~0(,)(4241Ω=+=k R R C R R R T w W （三）. 锯齿波发生器.当开关K 闭合时，构成锯齿波振荡电路，锯齿波的输出幅度：Z Om U R R U 21=； 电容充电的周期);10~0(,]//)[(225411Ω=+≈k R R C R R R R T w W图1 方波发生器电容放电的周期。
)10~0(,)(22412Ω=+≈k R R C R R R T w W 三． 实验仪器及设备1．实验箱 一个2．实验板A2 一块3．双踪示波器 一台四． 实验内容与步骤1. 方波发生器分别将输出电压u o 和电容上的电压u c 接到双踪示波器上，按下【AUTO 】按钮，同时观察u o 和u c 的波形。
调节Rw 测出其周期和幅度，将波形绘制在图3中(要标出波形的幅值和周期)。
2. 三角波发生器用双踪示波器同时观察u o1和u o2的波形，调节Rw 测出其周期和幅度，在图4中记录波形并与计算值比较(要标出波形的幅值和周期)。
