负荷开关试验报告

10kv隔离开关试验报告试验目的：本次试验的目的是对10kv隔离开关进行全面的性能测试，以确保其满足相关的技术规范和安全标准要求。

试验内容包括对开关的绝缘性能、机械性能以及电气性能进行检测和评估。

试验装置：1. 10kv电源2. 10kv负载3. 绝缘电阻测量仪4. 高电压发生器5. 液压装置6. 示波器7. 电流测量仪试验步骤：1. 绝缘电阻测试：将试验样品的输入和输出端子分别连接到绝缘电阻测量仪，施加指定的测试电压进行测试，记录测试结果。

2. 机械性能测试：在试验样品的输入和输出端子施加额定的机械力，保持一定时间后，观察开关的运行是否正常，并记录相关数据。

3. 额定电压下的电气性能测试：将试验样品的输入和输出端子连接到10kv电源和负载上，通过液压装置施加指定的额定电压，观察开关的运行是否正常，并记录开关上的电流、电压和时间等参数。

4. 断电试验：在试验样品的输入端子接通负载，将电源与输入端子断开，观察开关的断电情况，并记录相应的数据。

5. 触头闭合试验：在试验样品的输入端子接通负载，将电源和输出端子全部接通，观察开关的触头闭合情况，并记录相关数据。

试验结果：1. 绝缘电阻测试：试验样品的绝缘电阻符合规定的要求，证明开关具有良好的绝缘性能。

2. 机械性能测试：试验中观察到开关在额定机械力下正常运行，无卡滞和异常现象，满足设计要求。

3. 电气性能测试：试验样品在额定电压下，开关的电气参数稳定，无过流和过压现象，满足相关安全标准。

4. 断电试验：试验中观察到开关能够正常断电，确保电源与负载之间的完全隔离。

5. 触头闭合试验：试验样品触头闭合可靠，保证正常的电路通断。

结论：经过全面的性能测试，试验样品的绝缘性能、机械性能以及电气性能均符合相关的技术规范和安全标准要求。

开关在额定电压下运行稳定，并能确保电源与负载之间的安全隔离。

本次试验结果表明，10kv隔离开关能够有效地保护电路，具有良好的可靠性和安全性，可满足实际应用需求。

高压负荷开关试验记录
中国十五冶二公司（电）表

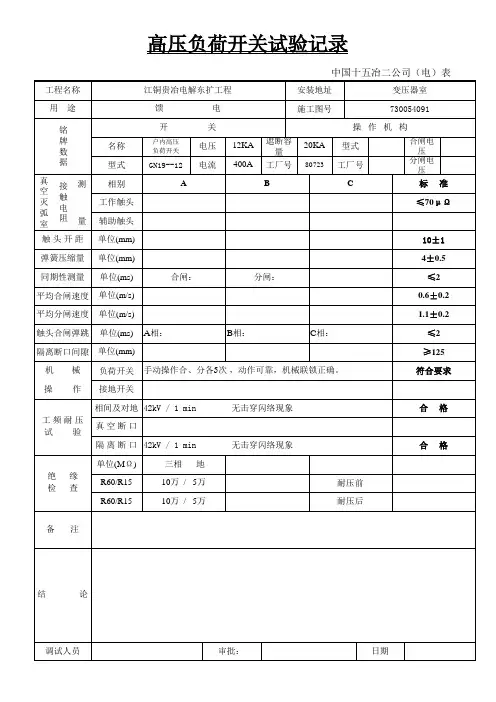

工程名称 用 途 铭 牌 数 据 真 空 灭 弧 室 接 触 电 阻 测 江铜贵冶电解东扩工程 馈 开 名称 型式 相别 工作触头 量 辅助触头 单位(mm) 单位(mm) 单位(ms) 单位(m/s) 单位(m/s) 单位(ms) 单位(mm) 负荷开关 接地开关 相间及对地 42kV / 1 min 工频耐压 试 验 真空断口 隔 离 断 口 42kV / 1 min 单位(MΩ ) 绝 检 缘 查 R60/R15 R60/R15 备 注 三相-----地 10万 / 5万 10万 / 5万 耐压前 耐压后 无击穿闪络现象 合 格 无击穿闪络现象 合 格 手动操作合、分各5次 ，动作可靠，机械联锁正确。 A相： B相： C相： 合闸： 分闸： 10±1 4±0.5 ≤2 0.6±0.2 1.1±0.2 ≤2 ≥125 符合要求
户内高压 负荷开关
安装地址 施工图号
变压器室 730054091 操 作 机 构
电 关 电压 电流
12KA 遮断容量 20KA 400A 工厂号 B
80723
型式 工厂号 C
GN19--12
Hale Waihona Puke A合闸电 压 分闸电 压 标 准
≤70μ Ω
触头开距 弹簧压缩量 同期性测量 平均合闸速度 平均分闸速度 触头合闸弹跳 隔离断口间隙 机 操 械 作
结
论
高压负荷开关试验记录
中国十五冶二公司（电）表
调试人员 审批： 日期

南京力诺建设有限公司
南京水务集团有限公司北河口水厂负荷开关试验报告

试验地点
现场
试验日期
2015.12.06
出厂日期：
2015.11
温度
15℃
型号：
15111445
额定电压/电流
12KV/630A
天气
晴
制造厂：
浙江飞瑞电气有限公司
A B C
绝缘电阻（MΩ）：2500 2500 2500
南京力诺建设有限公司

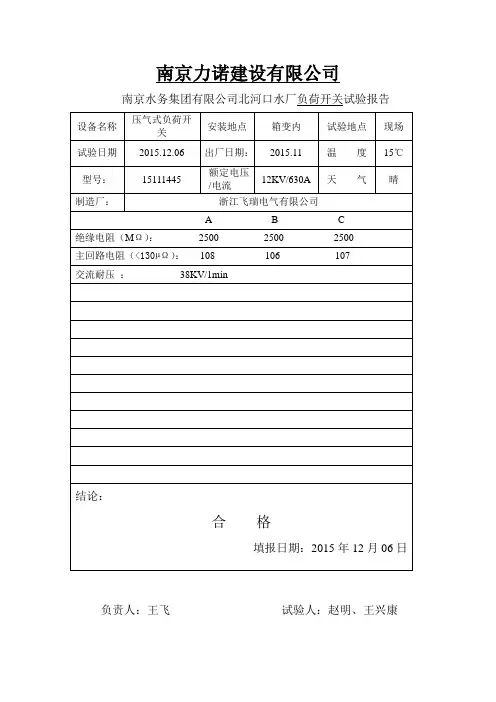

南京水务集团有限公司北河口水厂负荷开关试验报告
设备名称
压气式负荷开关
安装地点
箱变内
试验地点
现场
试验日期
2015.12.06
出厂日期：
2015.11
温度
15℃
型号：
15111444
额定电压/电流
12KV/630A
天气
晴
制造厂：
浙江飞瑞电气有限公司
A B C
绝缘电阻（MΩ）：2500 2500 2500
主回路电阻（<130µΩ）：108 106 107
交流耐压：38KV/1min
结论：
合格
填报日期：2015年12月06日
负责人：王飞试验人：赵明、王兴康
南京力诺建设有限公司
南京水务集团有限公司北河口水厂负荷开关试验报告
设备名称
压气式负荷开关
安装地点
箱变内
试验地点
现场
试验日期
2015.12.07
出厂日期：
2015.11
温度
15℃
型号：
15111443
额定电压/电流
12KV/630A
天气
晴
制造厂：

高压负荷开关实验报告1. 引言高压负荷开关是电力系统中一种重要的保护设备，用于在线路过载或故障时切断电流，保障系统的安全运行。

本次实验旨在通过实际操作，了解高压负荷开关的工作原理和性能特点。

2. 实验原理高压负荷开关是一种机械式开关，主要由主控制机构、连接器、触头和弹簧等组成。

在正常工作状态下，弹簧将触头使保持闭合状态，电流可以顺利通过。

当线路发生过载或故障时，系统会产生大电流，通过电流感应器检测到这一过载信号后，控制机构会触发弹簧机构，使主触头迅速分离，切断电流，达到保护系统的目的。

3. 实验步骤3.1 实验准备- 高压负荷开关- 电源- 电流感应器- 示波器- 电压表- 电流表3.2 实验过程1. 将实验所需设备连接好，确保电路接线正确。

2. 打开电源，调整电压和电流的合适大小。

3. 在无负荷情况下，观察示波器图像，并记录数据。

4. 调整实验电路，使其出现过载或故障情况，同时观察示波器图像和记录重要数据。

5. 对比无负荷和有负荷情况下的数据，并分析实验结果。

备注：在进行实验时，应注意安全操作，确保自身和实验设备的安全。

4. 实验结果与分析经过实验测试，我们得到了高压负荷开关在不同工作状态下的数据。

在无负荷情况下，示波器图像呈现平稳的正弦波形，电流值和电压值均在正常范围内。

在有负荷情况下，示波器图像发生明显的变化，出现电流剧烈波动的情况，并且在最大负荷时出现电流突变的现象。

此时，高压负荷开关的保护机构迅速触发，主触头迅速切断电流，保护了系统的安全运行。

通过对比无负荷和有负荷情况下的数据，我们可以验证高压负荷开关的工作原理和性能特点。

在有负荷情况下，开关能够快速切断电流，保护系统免受过载或故障的影响。

5. 实验总结高压负荷开关是电力系统中重要的保护设备，能够在电路过载或故障时切断电流，保障系统的安全运行。

本次实验通过观察示波器图像和记录关键数据，验证了高压负荷开关的工作原理和性能特点。

实验过程中，我们注意到高压负荷开关在有负荷情况下能够快速触发并切断电流，从而保护了系统的安全。
