负荷开关

负荷开关工作原理
负荷开关是一种用于控制和保护电路中电源负荷的开关装置。

它的工作原理基于电流的感知和控制。

以下是负荷开关的工作原理的详细描述：
1. 感知电流：负荷开关内部装有一个电流传感器，通常是一个电流互感器（CT）或霍尔效应传感器。

当负载电路通过负荷开关时，传感器会感知到通过负载的电流。

2. 比较电流：负荷开关内部有一个比较器，用于将感知到的电流与设定的阈值进行比较。

阈值可以通过负荷开关上的调节旋钮或数字界面进行设定。

3. 判断电流状态：根据比较结果，负荷开关可以判断电流是否超过设定的阈值。

如果电流小于阈值，负荷开关会保持闭合状态，并继续供电给负载。

4. 断开电路：如果电流超过阈值，负荷开关会触发断开电路的操作。

这可以通过机械或电磁机构实现，例如触发电磁继电器或电磁释放机构，使开关打开并切断电源。

这样可以保护负载免受过电流的损害。

5. 报警功能（可选）：一些负荷开关还可以具备报警功能，当电流超过设定阈值时，会触发声音或灯光等报警信号，以提醒操作人员及时处理故障。

总之，负荷开关通过感知电流、比较电流与设定的阈值、判断电流状态以及控制断开电路，以保护负载免受过电流的损害。

负荷开关工作原理
负荷开关是一种用于控制电气负荷（如灯具、电机等）供电的开关装置。

其工作原理基于电路的断开和闭合。

当负荷开关处于开启状态时，电路是闭合的，负荷得到电源供电；当负荷开关处于关闭状态时，电路是断开的，负荷断电。

负荷开关通常由开关本体和触发装置组成。

在开启状态下，开关本体内部的触发装置处于活动状态，使得开关的触点闭合，负荷得到电源供电。

当需要关闭负荷时，触发装置被按下或旋转，使得开关触点分离，电路断开，从而实现负荷断电的效果。

负荷开关的触发装置可以采用不同的原理，常见的有手动按下型和自动旋转型。

手动按下型的触发装置通常是一个按钮或开关，当按下按钮或改变开关的位置时，触发装置会使开关触点分离或闭合。

自动旋转型的触发装置一般在负荷开关上设置一个旋转开关，通过旋转开关的位置来控制电路的开启和关闭。

当旋转开关转到特定的位置时，触发装置会使开关触点闭合或分离。

负荷开关的工作原理可以通过电流和电压的控制来实现。

当通过触发装置控制电流时，可以使用电流传感器来检测电路中的电流大小，并根据预设的电流值来控制开关的触点状态。

当通过触发装置控制电压时，可以使用电压传感器来检测电路中的电压大小，并根据预设的电压值来控制开关的触点状态。

总之，负荷开关的工作原理是基于触发装置的控制，通过使开
关触点闭合或分离，实现电路的闭合或断开，从而控制负荷的供电状态。

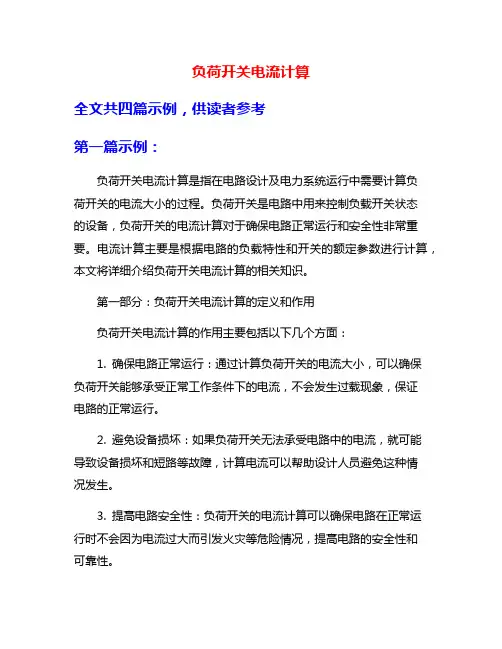

负荷开关电流计算全文共四篇示例，供读者参考第一篇示例：负荷开关电流计算是指在电路设计及电力系统运行中需要计算负荷开关的电流大小的过程。

负荷开关是电路中用来控制负载开关状态的设备，负荷开关的电流计算对于确保电路正常运行和安全性非常重要。

电流计算主要是根据电路的负载特性和开关的额定参数进行计算，本文将详细介绍负荷开关电流计算的相关知识。

第一部分：负荷开关电流计算的定义和作用负荷开关电流计算的作用主要包括以下几个方面：1. 确保电路正常运行：通过计算负荷开关的电流大小，可以确保负荷开关能够承受正常工作条件下的电流，不会发生过载现象，保证电路的正常运行。

2. 避免设备损坏：如果负荷开关无法承受电路中的电流，就可能导致设备损坏和短路等故障，计算电流可以帮助设计人员避免这种情况发生。

3. 提高电路安全性：负荷开关的电流计算可以确保电路在正常运行时不会因为电流过大而引发火灾等危险情况，提高电路的安全性和可靠性。

负荷开关电流计算的基本原理是根据欧姆定律和功率公式进行计算。

欧姆定律是电学中最基本的定律之一，表达了电流、电压和电阻之间的关系，即I=U/R，其中I为电流，U为电压，R为电阻。

功率公式则是描述了电流和电压之间的功率关系，即P=UI，其中P为功率，U为电压，I为电流。

在负荷开关电流计算中，首先需要确定电路中的负载特性，包括负载大小、电阻大小等参数。

然后根据电路中负载的电压和电阻大小，可以通过欧姆定律计算出电路中的电流大小。

最后根据负荷开关的额定参数，包括额定电流和额定功率等，可以确定负荷开关是否能够承受电路中的电流，从而保证电路的正常运行和安全性。

在实际应用中，还需要考虑一些特殊情况，比如负载的起动电流和峰值电流等，这些因素都会对负荷开关的电流计算产生影响，需要设计人员在计算时加以考虑。

还需要注意负荷开关的额定参数要与实际使用情况相匹配，避免因为参数不匹配而导致故障和危险。

总结：第二篇示例：负荷开关电流计算是电气工程中非常重要的一部分，它通常用来确定负载在开关上的最大电流，以确保开关的安全性和可靠性。

隔离开关、负荷开关、真空断路器作用与区别一、什么是负荷开关是具有简单的灭弧装置，可以带负荷分合电路的控制电器。

能通断一定的负荷电流和过负荷电流，但不能断开短路电流，必须与高压熔断器串联使用，借助熔断器来切除短路电流。

负荷开关的作用：1、开断和关合作用。

由于它有一定的灭弧能力，因此可用来开断和关合负荷电流和小干一定倍数(通常为3-4倍)的过载电流;也可以用来开断和关合比隔离开关允许容量更大的空载变压器，更长的空载线路，有时也用来开断和关合大容量的电容器组。

2、替代作用。

负荷开关与限流熔断器串联组合可以代替断路器使用。

即由负荷开关承担开断和关合小于一定倍数的过载电流，而由限流熔断器承担开断较大的过载电流和短路电流。

3、负荷开关与限流熔断器串联组合成一体的负荷开关，在国家标准中规定称为“负荷开关-熔断器组合电器”。

熔断器可以装在负荷开关的电源侧，也可以装在负荷开关的受电侧。

当不需要经常调换熔断器时，宜采用前一种布置，以便利用负荷开关兼作隔离开关的功能，用它来隔离加在限流熔断器上的电压。

二、什么是隔离开关是一种没灭弧装置的控制电器，其主要功能是隔离电源，以保证其它电气设备的安全检修，因此不允许带负荷操作。

但在一定条件下，允许接通或断开小功率电路。

是高压开关当中使用的最多也是最频繁的一个电器装置隔离开关的作用：1、分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。

2、根据运行需要，换接线路。

3、可用来分、合线路中的小电流，如套管、母线、连接头、短电缆的充电电流，开关均压电容的电容电流，双母线换接时的环流以及电压互感器的励磁电流等。

4、根据不同结构类型的具体情况，可用来分、合一定容量变压器的空载励磁电流。

高压隔离开关按其安装方式的不同，可分为户外高压隔离开关与户内高压隔离开关。

户外高压隔离开关指能承受风、雨、雪、污秽、凝露、冰及浓霜等作用，适于安装在露台使用的高压隔离开关。

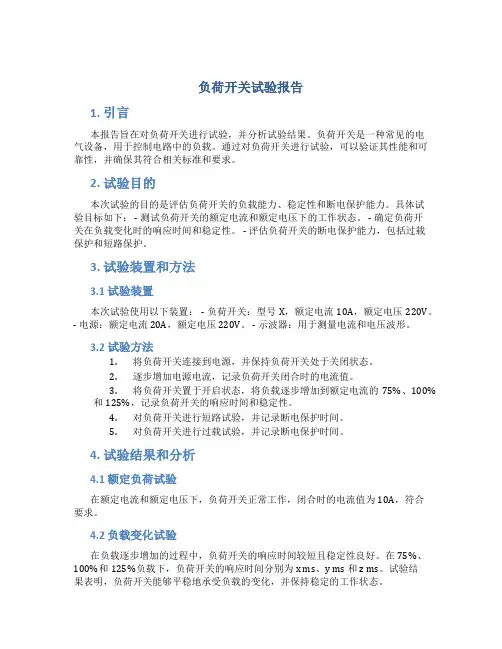

负荷开关试验报告1. 引言本报告旨在对负荷开关进行试验，并分析试验结果。

负荷开关是一种常见的电气设备，用于控制电路中的负载。

通过对负荷开关进行试验，可以验证其性能和可靠性，并确保其符合相关标准和要求。

2. 试验目的本次试验的目的是评估负荷开关的负载能力、稳定性和断电保护能力。

具体试验目标如下： - 测试负荷开关的额定电流和额定电压下的工作状态。

- 确定负荷开关在负载变化时的响应时间和稳定性。

- 评估负荷开关的断电保护能力，包括过载保护和短路保护。

3. 试验装置和方法3.1 试验装置本次试验使用以下装置： - 负荷开关：型号 X，额定电流 10A，额定电压 220V。

- 电源：额定电流 20A，额定电压 220V。

- 示波器：用于测量电流和电压波形。

3.2 试验方法1.将负荷开关连接到电源，并保持负荷开关处于关闭状态。

2.逐步增加电源电流，记录负荷开关闭合时的电流值。

3.将负荷开关置于开启状态，将负载逐步增加到额定电流的75%、100%和125%，记录负荷开关的响应时间和稳定性。

4.对负荷开关进行短路试验，并记录断电保护时间。

5.对负荷开关进行过载试验，并记录断电保护时间。

4. 试验结果和分析4.1 额定负荷试验在额定电流和额定电压下，负荷开关正常工作，闭合时的电流值为10A，符合要求。

4.2 负载变化试验在负载逐步增加的过程中，负荷开关的响应时间较短且稳定性良好。

在75%、100%和125%负载下，负荷开关的响应时间分别为x ms、y ms和z ms。

试验结果表明，负荷开关能够平稳地承受负载的变化，并保持稳定的工作状态。

4.3 短路保护试验在进行短路试验时，负荷开关能够及时断电，保护电路的安全。

断电保护时间为x ms，符合标准要求。

4.4 过载保护试验在进行过载试验时，负荷开关能够在过载时断电，有效保护电路。

断电保护时间为x ms，符合标准要求。

5. 结论经过试验分析，得出以下结论： - 负荷开关型号 X 在额定电流和额定电压下表现良好，符合要求。

以下是WG系列负荷开关的简要操作说明：该负荷开关适用于交流50Hz、额定电压至660V、直流电压至440V、约定发热电流至3200A的工企业配电设备中，用作不频繁接通与分断电路及电气隔离。

开关的操作可以分为以下几个步骤：检查开关是否处于关闭状态，确认机械联锁是否可靠。

操作负荷开关的手柄，使其与电源或负载线路相接通，观察开关的工作状态是否正常。

当需要断开负荷开关时，操作手柄使其与电源或负载线路断开，同时观察开关的工作状态是否正常。

使用负荷开关时，应注意以下事项：操作时应根据实际情况选择合适的开关类型和规格，避免超载或频繁操作。

在使用过程中，应定期检查开关的机械部件是否松动或磨损，及时进行维护和保养。

在进行开关操作时，应遵循相关安全规程，确保人员和设备的安全。

负荷开关三工位型号概述说明以及解释1. 引言1.1 概述在现代电力系统中，负荷开关是一种重要的电器设备，用于控制和隔离电路中的负荷。

而三工位型号则是负荷开关中常见的一种类型。

本文旨在对负荷开关三工位型号进行全面的概述说明和解释，以便读者能够充分了解其定义、特点以及与传统型号之间的差异。

1.2 文章结构本文将按照以下结构来展开对负荷开关三工位型号的论述：- 引言：介绍文章的背景和目的。

- 负荷开关三工位型号概述说明：详细阐述负荷开关和三工位型号的定义及其相关特点。

- 负荷开关三工位型号解释：逐个解释并举例说明第一、第二、第三工位功能及其在实际应用中的作用。

- 结论与总结：总结负荷开关三工位型号的重要性和应用价值，并展望未来负荷开关技术发展前景。

1.3 目的本文旨在深入介绍负荷开关的基本知识，特别是针对三工位型号进行概述和解释。

通过阅读本文，读者将能够全面了解负荷开关三工位型号的定义、特点、功能以及在实际应用中的重要性。

同时，本文也为未来负荷开关技术发展提供了展望和思考。

2. 负荷开关三工位型号概述说明：2.1 负荷开关的定义：负荷开关是一种用来控制、切断或接通电气载荷的电气设备。

它通常由一个手动操作装置和一些必要的电气元件组成，可以实现对电路中负荷的安全控制。

负荷开关广泛应用于各种工业和民用领域，保护电器设备免受过载、短路和其他异常情况的影响。

2.2 三工位型号的特点：三工位型号是一种特殊类型的负荷开关，它具有三个不同的操作位置或状态。

每个操作位置都代表着一种特定的功能或状态切换，可以根据需要轻松地在不同功能之间进行切换。

三工位型号通常采用旋转式操作装置，包括多个标记指示符以便显示当前所处的位置。

2.3 负荷开关与三工位型号的关系：负荷开关是一个更为普遍的概念，而三工位型号则是负荷开关技术中一个具体且相对较新颖的变体。

即使在具有多功能需求或多场景应用时，传统负荷开关可能无法满足要求，而三工位型号则为其提供了一种更为灵活和方便的解决方案。

高压负荷开关大小选择表1. 介绍在电力系统中，高压负荷开关是一种关键的电气设备，用于控制和保护电力系统中的负荷。

正确选择高压负荷开关的大小非常重要，不仅可以确保系统的正常运行，还可以提高设备的使用寿命和安全性。

2. 高压负荷开关的基本原理高压负荷开关是一种用于开闭电路、控制电能流动的开关装置。

其基本原理是通过将触点接通或断开，实现对电路的控制。

高压负荷开关的工作原理主要分为机械式和电子式两种。

2.1 机械式高压负荷开关机械式高压负荷开关通常采用机械部件，如继电器、接触器等来实现对电路的控制。

这种开关结构简单、可靠性高，但操作速度较慢。

2.2 电子式高压负荷开关电子式高压负荷开关使用电子器件来实现对电路的控制，如晶体管、集成电路等。

这种开关具有操作速度快、控制精度高等优点，但可靠性相对较低。

3. 选择高压负荷开关大小的考虑因素选择适合的高压负荷开关大小需要考虑以下因素：3.1 负荷类型不同类型的负荷对高压负荷开关的要求不同。

例如，电动机负荷通常需要较高的断电能力和启动能力，而照明负荷则对这些指标的要求相对较低。

3.2 电压等级高压负荷开关的电压等级应与电力系统的电压等级匹配，以确保其正常工作。

通常，高压负荷开关的电压等级会有一定的余量，以应对系统电压的波动。

3.3 电流负荷高压负荷开关的电流负荷是选择开关大小的关键因素。

电流负荷过大可能导致开关过载，而电流负荷过小则可能无法正常工作。

因此，必须准确测量负荷的电流大小，并根据实际情况选择适当的开关。

3.4 短路电流短路电流是指电路中发生短路时的电流大小。

选择高压负荷开关时，还需要考虑短路电流的大小，以确保开关能够正常断开短路电流。

3.5 操作环境操作环境也是选择高压负荷开关大小的重要因素之一。

例如，高温、高湿度和有爆炸性气体等特殊环境会对开关的性能和寿命产生影响，需要选择相应的防护等级和材料。

4. 高压负荷开关大小选择表以下是根据不同的负荷类型、电压等级和电流负荷，给出的高压负荷开关大小选择表：负荷类型电压等级电流负荷开关大小电动机负荷10kV 500A 800A电动机负荷35kV 1000A 2000A照明负荷10kV 200A 400A照明负荷35kV 400A 800A5. 结论正确选择高压负荷开关的大小对于电力系统的正常运行和设备的安全性至关重要。

断路器、负荷开关、隔离开关三者区别负荷开关、隔离开关和断路器都是用来闭合和切断电路的电器，但是它们在电路中所起的作用不同。

其中断路器可以切断负荷电流和断路电流，负荷开关只可切断负荷电流，短路电流是由熔断器来切断的，隔离开关则不能切断负荷电流，更不能切断短路电流，只能用来切断电压或允许的小电流。

1、负荷开关是可以带负荷分断的，有自灭弧功能，但它的开断容量很小很有限。

负荷开关是介于断路器和隔离开关之间的一种开关电器，具有简单的灭弧装置，能切断额定负荷电流和一定的过载电流，但不能切断短路电流。

2、隔离开关一般是不能能带负荷分断的，结构上没有灭弧罩，也有能分断负荷的隔离开关，只是结构上与负荷开关不同，相对来说简单一些。

隔离开关（Isolating switch）是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

隔离开关不具备保护功能，负荷开关的保护一般是加熔断器保护，只有速断和过流。

隔离开关在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。

一般用作高压隔离开关，即额定电压在1kV以上的隔离开关，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。

隔离开关的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。

3、负荷开关和隔离开关，都可以形成明显断开点，大部分断路器不具隔离功能，也有少数断路器具隔离功能。

5、断路器的开断容量可以在制造过程中做的很高。

主要是依靠加电流互感器配合二次设备来保护。

可具有短路保护、过载保护、漏电保护等功能。

负荷开关的原理是什么负荷开关是一种用于控制电路中负荷通断的开关。

它常用于低压配电系统中，能够在正常工作状态下保护电气设备的安全运行，同时也能用于紧急情况下进行设备的快速切断。

负荷开关的原理主要包括电磁原理和机械原理。

电磁原理是负荷开关正常工作的基础。

负荷开关内部通常会有一对电磁线圈，分别为控制线圈和释放线圈。

当外界施加正常工作电压到控制线圈时，电磁线圈中产生的磁场会引起线圈上的铁芯磁化，从而使得铁芯中的磁通量增加。

增加的磁通量会作用于另一对铁芯上，引起其产生电动势。

当这个电动势大于释放线圈中所施加的电压时，负荷开关就会自动切断负载。

负荷开关的机械原理是负荷开关实现通断操作的关键。

通常情况下，负荷开关内部会有一个机械装置，包括固定件、连杆和触头等。

固定件通常与电磁线圈相连，用于固定其他部件，保证其可靠工作；连杆是连接电磁线圈和触头的重要部件，通常被设计成一种杠杆结构，使得当电磁线圈通电时，能够将连接在另一端的触头迅速切断或者连接电路；触头则是负荷开关中与电路连接的关键部分，通常由金属材料制成，能够在通断操作时快速接触或者分离电路中的导体。

负荷开关在日常工作中的具体原理如下：当正常工作电压施加在负荷开关的控制线圈上时，控制线圈中的磁场会引起铁芯磁化，从而产生磁通量。

产生的磁通量会进一步作用于另一对铁芯上，并引起其中的电动势。

当电动势大于释放线圈中施加的电压时，释放线圈中的磁场逐渐减弱，释放线圈中的铁芯恢复原来非磁态。

在负荷开关工作的同时，机械装置也会快速启动。

当电磁线圈通电时，引起的磁场会使连杆发生运动，并将连杆一端连接的触头与电路或断开或者连接。

这样，就实现了负荷开关对负载通断的控制。

需要注意的是，负荷开关通常是一种单稳态设备，即它在通断操作后通常需要手动或者通过其他外部信号的干预才能切换回原来的状态。

这是为了确保开关的稳定性和安全性。

总之，负荷开关通过电磁原理和机械原理实现对电路中负荷的控制。

电磁原理是负荷开关正常工作的基础，它利用电磁线圈和铁芯之间的相互作用产生磁通量，进而切断或者连接电路中的负荷。

负荷开关电流计算
负荷开关电流计算主要取决于负荷的功率、电压和功率因数。

以下是一种常见的计算方法：
1. 首先，计算负荷的额定功率。

已知负荷的功率（单位：千瓦（kW））和电压（单位：伏特（V）），可以使用以下公式计算额定电流（单位：安培（A））：
电流（A）= 功率（kW）/ 电压（V）
2. 然后，根据负荷的功率因数（通常在0.8-1之间），调整计算出的电流。

功率因数越低，实际电流越大。

如果负荷是电动机，通常需要考虑启动电流的影响，启动电流通常是额定电流的1.5-2倍。

电流（A）= 额定电流（A）* 功率因数
3. 最后，为了确保电路安全，应在计算出的电流基础上增加一定的余量，以避免过载。

通常情况下，余量可设置为10%-20%。

举例：
负荷功率：100kW，电压：380V，功率因数：0.85
1. 计算额定电流：
电流（A）= 100kW / 380V ≈ 263.68A
2. 调整电流：
电流（A）= 263.68A * 0.85 ≈ 222.3A
3. 增加余量：
电流（A）= 222.3A * 1.1 ≈ 244.53A
因此，负荷开关的电流应选择约为244.53A的断路器。

需要注意的是，这里提供的计算方法仅供参考，实际应用中可能需要考虑其他因素，如线路损耗、设备效率等。

在确定最终电流值时，建议参考相关标准和规范，或咨询专业人士。

高压负荷开关和断路器的区别高压负荷开关（High Voltage Load Switch）和断路器（Circuit Breaker）都是常见的电气设备，用于控制和保护电力系统中的电路。

尽管它们在功能上有一些相似之处，但它们在工作原理和使用场景上存在着一些区别。

工作原理高压负荷开关是一种用于开闭高压电路的装置。

它利用机械机构和电气控制系统，通过操作手柄或按钮来实现对电路的开关控制。

一般情况下，高压负荷开关只能进行额定电流以下的负载开断操作，并不能主动检测电路的故障状况。

断路器是一种用于故障保护的电器设备。

它通过感知电路中的过载电流和短路电流等异常情况，自动断开电路，以保护电器设备和电力系统的安全运行。

断路器通常具有过载保护和短路保护功能，分为热保护和磁保护两种触发机制。

当电路中的电流超过设定值时，热保护会触发断路器断开电路；当电路中出现短路故障时，磁保护会迅速使断路器分断电路。

使用场景高压负荷开关主要应用于需要手动控制和切换电路的场合。

它常用于分支电路的开闭控制，例如在电力系统的变电站和配电箱中，用于对电力设备进行操作控制。

高压负荷开关具有结构简单、价格低廉等特点，适用于一些负载较小且不需要主动保护的场所。

断路器主要用于电力系统的短路故障保护和过载保护。

它能够自动感知电路中异常情况，并迅速切断电路，以保护设备和人员的安全。

断路器适用于要求高可靠性和安全性的电力系统，如变电站、发电厂等重要场所。

工作方式高压负荷开关的操作方式一般为人工操作。

它通常通过手柄或按钮来实现对电路的开关控制，需要人工去判断和操作。

断路器一般为自动操作。

一旦电路中出现过载或短路，断路器会自动迅速断开电路，以保护设备和人员的安全。

断路器具有自动重合闸功能，在故障排除后可以恢复电路供电。

结论尽管高压负荷开关和断路器都能够用于电路的控制和保护，但它们在工作原理、使用场景和工作方式上存在着一些区别。

高压负荷开关主要用于手动操作电路的开闭控制，价格较低且适用于负载较小的场合。

负荷开关的选型计算需要考虑多个因素，如负荷电流、电压、功率因数以及开关的额定电流等。

以下是负荷开关选型的一般步骤：
确定负荷电流：根据用电设备的功率和电压，计算出负荷电流。

对于电动机等设备，需要考虑其启动电流。

选择开关类型：根据使用环境和负荷性质，选择合适的开关类型。

例如，封闭式负荷开关适用于一般电热、照明电路，组合开关适用于电动机电路。

确定额定电流：根据负荷电流和开关类型，选择合适的额定电流。

对于封闭式负荷开关，额定电流应不小于被控制电路中各个负载额定电流的总和。

对于组合开关，额定电流一般取电动机额定电流的1.5~2.5倍。

校验开关性能：根据需要，校验开关的短路性能、动热稳定性等是否满足要求。

考虑环境因素：根据使用环境，如温度、湿度、海拔等，对开关进行适当的修正。

总之，负荷开关的选型计算需要综合考虑多个因素，以确保选择的开关能够满足实际需要并保证安全可靠。

负荷开关原理
负荷开关，是一种用于控制电路负载（如电灯、电机等）通断的开关装置。

它的工作原理基于电磁感应和机械连接。

在正常工作状态下，负荷开关处于闭合状态，电源供电通过开关的导电部分，沿着电路的路径流向负载，使其正常工作。

此时，开关上的电磁铁感应线圈中通过的电流，产生了磁场，使铁芯磁化。

当需要切断电路负载时，通过控制电流使开关断开。

此时，电磁感应线圈中的电流减小或为零，磁场消失，铁芯不再磁化。

金属弹片在无磁力作用下弹出并与触点分离，从而切断电路。

负荷开关的操作可通过手动、电子或电气方式完成。

对于手动方式，通常通过转动或推动开关进行操作。

对于电子方式，可以使用遥控或自动化设备进行操作。

而对于电气方式，则可以通过与其他元件（如传感器、继电器等）联动，实现自动和远程控制。

负荷开关的设计通常考虑了安全性和可靠性。

例如，开关的外壳常采用绝缘材料制成，以防止触电事故。

同时，也会对开关的导电部分进行优化设计，以降低接触电阻，并减少能量损耗和发热。

总之，负荷开关的原理是基于电磁感应和机械连接。

它可以控制电路负载的通断，实现手动或电子控制，以满足各种应用需求。
