DQSY-04户外断路器、负荷开关试验作业指导书详解

断路器检测作业指导书一、引言随着电力系统的不断发展，断路器在电力设备中的地位日益重要。

断路器的主要功能是控制和保护电力系统，其性能的优劣直接影响到电力系统的稳定性和安全性。

因此，对断路器进行定期的检测是维护电力系统的重要环节。

本作业指导书旨在规范和指导断路器检测工作的开展，以确保电力系统的正常运行。

二、检测前的准备工作1、检测人员：进行断路器检测的人员必须经过专业的培训和考核，熟悉检测设备和流程，具备相应的电力安全知识和操作技能。

2、检测设备：包括断路器、测试仪器、工具等，应确保设备完好、准确、安全。

3、安全防护：检测前应做好安全防护工作，包括佩戴安全帽、绝缘鞋等。

4、作业环境：检测现场应保持整洁、有序，避免无关人员干扰。

三、检测流程1、断路器外观检查：观察断路器的外观是否有损伤、变形、锈蚀等情况，如有异常应记录并上报。

2、机械性能测试：对断路器的操作机构、传动部分等进行检查，确认其动作灵活、无卡涩现象。

同时，进行分合闸操作，观察断路器的响应速度和动作精度。

3、电气性能测试：通过测试仪器对断路器的电气性能进行检测，包括绝缘电阻、介质强度、动作电流等参数。

如发现异常，应进行相应的处理并记录。

4、回路电阻测试：对断路器的触头回路进行电阻测试，以判断触头的接触情况。

如发现异常，应进行相应的处理并记录。

5、耐压试验：对断路器进行耐压试验，以检测其绝缘性能是否符合要求。

在进行耐压试验时，应严格遵守相应的安全规范。

6、维护保养：根据检测结果，对断路器进行相应的维护保养。

如有需要，可进行更换部件或维修操作。

在维修过程中，应遵守相应的维修规范，确保维修质量。

7、记录报告：对检测过程中的数据和结果进行详细记录，并撰写报告。

报告中应包括断路器的状态、测试数据、处理措施等内容。

同时，应将报告归档保存，以便后续查阅和分析。

8、安全注意事项：在检测过程中，应始终遵守安全规定，避免发生意外事故。

特别是在进行耐压试验和高电压操作时，应格外注意安全。

高压断路器电气试验作业指导书1、作业方法、要求及质量标准1.1、绝缘电阻测量1）根据相关规程要求，采用相应档位测量断路器的分闸断口、合闸整体及绝缘拉杆的绝缘电阻，测量时正确连接导线，注意操作顺序以防烧坏绝缘电阻测试仪。

测量出来的绝缘电阻应和出厂值作比较，应无明显变化。

2）对于断路器的二次回路试验，采用1000V或者500V的兆欧表测量二次回路对地绝缘电阻的绝缘电阻。

将兆欧表的L端接入被测绝缘的考核端，将E端子接地，兆欧表摆放平稳，然后驱动兆欧表，转速均匀，保持每分钟120转的速度，待表针读书静止时可以读取绝缘电阻数值并记录。

测量出来的绝缘电阻应不小于2兆欧。

测量时断开二次回路的接地线，短接所有二次回路，无法短接的可以采用单独测量，或点接触测量。

3）对断路器的分合闸线圈，应测量其单独的绝缘电阻，断开二次接线，采用1000V或者500V的兆欧表测量，将兆欧表的L端接入线圈，将E端子接地，兆欧表摆放平稳，然后驱动兆欧表，转速均匀，保持每分钟120转的速度，待表针读书静止时可以读取绝缘电阻数值并记录。

测量出来的绝缘电阻应不小于10兆欧。

4.1.3、测量注意事项1）测量绝缘电阻时，必须等到指针稳定后才可读数，一般来说，读取一分钟时的指针示数是较为科学的。

2）停止测量时，应先断开测试线，然后停止驱动兆欧表，这样可以避免试品感应电压的反冲击损坏仪表。

3）当测量环境湿度较大或者表面泄漏电流较大时，可以采用屏蔽法，用铁丝将试品的绝缘伞裙紧紧一道至三道，然后引至兆欧表的G端子。

同时可以用干燥的棉布擦拭试品的表面，保持干燥清洁，减少表面泄漏。

4）二次回路绝缘电阻测试时，应尽量观察兆欧表的指针偏转情况，避免在发生击穿及闪络现象时扩大击穿面。

5）由于断路器构造的原因，无法测量其绝缘拉杆绝缘电阻的情况下，可通过测量其动触头对地的绝缘电阻来旁证其绝缘的可靠性。

6）测试完毕后，应采用放电棒将测试带电部位充分放电，以保证下步测试的正确性及后期工作的安全性。

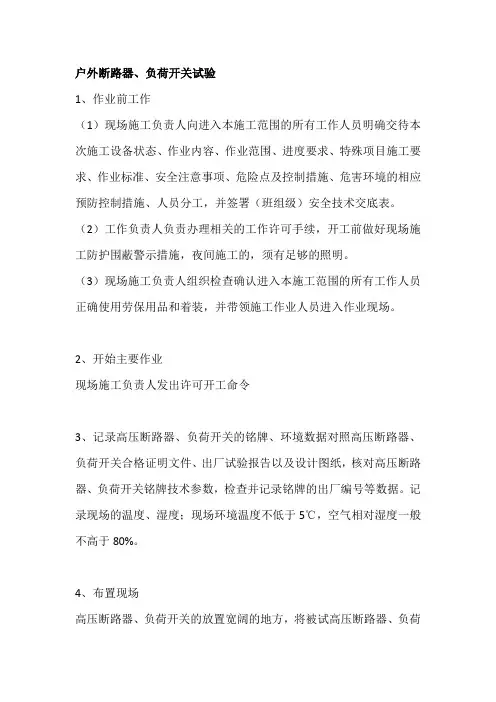

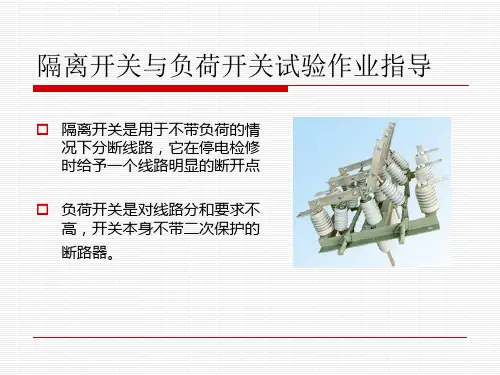

户外断路器、负荷开关试验1、作业前工作（1）现场施工负责人向进入本施工范围的所有工作人员明确交待本次施工设备状态、作业内容、作业范围、进度要求、特殊项目施工要求、作业标准、安全注意事项、危险点及控制措施、危害环境的相应预防控制措施、人员分工，并签署（班组级）安全技术交底表。

（2）工作负责人负责办理相关的工作许可手续，开工前做好现场施工防护围蔽警示措施，夜间施工的，须有足够的照明。

（3）现场施工负责人组织检查确认进入本施工范围的所有工作人员正确使用劳保用品和着装，并带领施工作业人员进入作业现场。

2、开始主要作业现场施工负责人发出许可开工命令3、记录高压断路器、负荷开关的铭牌、环境数据对照高压断路器、负荷开关合格证明文件、出厂试验报告以及设计图纸，核对高压断路器、负荷开关铭牌技术参数，检查并记录铭牌的出厂编号等数据。

记录现场的温度、湿度；现场环境温度不低于5℃，空气相对湿度一般不高于80%。

4、布置现场高压断路器、负荷开关的放置宽阔的地方，将被试高压断路器、负荷开关放置平稳，使高压断路器、负荷开关与地隔离，有足够的安全距离。

5、接取电源正确接取电源，必须使用带有过流保护装置的电源箱，试验用电源应有断路明显的双刀开关和电源指示灯；试验仪器的接地端子、被试设备外壳的接地端均应与接地网连接可靠，接地线使用截面积不少于4mm2的多股软裸铜线。

6、断路器、负荷开关试验断路器、负荷开关的导电回路电阻；测试结果应符合产品技术条件规定（见图5-3-1）。

（1）断路器、负荷开关的绝缘电阻；测量断路器相间、相对地的绝缘电阻；绝缘电阻值参照制造厂的规定，手动绝缘电阻表摇到额定转速才可接上被试设备，测量完毕，先切开高压线，然后停止摇动绝缘电阻表（见图5-3-2）。

（2）断路器、负荷开关的交流耐压试验；试验前后应测量绝缘电阻，前后测量出的绝缘电阻值相比较不应有明显降低；断路器、负荷开关的交流耐压试验在合闸时相对地和分闸时断口间进行；试验电压应按规程为42kV。

断路器作业指导书1 适用范围本作业指导书适用于及以下断路器的试验项目，要求了断路器交接验收、预防性试验、检修过程中的常规电气试验的引用标准、仪器设备要求、试验程序、试验结果判断方法和试验注意事项等。

制定本作业指导书的目的是规范试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。

2 引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本作业指导书。

《电气装置安装工程电气设备交接试验标准》－《电力设备预防性试验规程》《现场绝缘试验实施导则第部分:绝缘电阻、吸收比和极化指数试验》《现场绝缘试验实施导则第部分介质损耗因数δ试验》《现场绝缘试验实施导则第部分:交流耐压试验》《气体绝缘金属封闭开关设备现场交接试验规程》3 检测项目3.1 断路器常规试验包括以下试验项目（1）测量绝缘电阻。

（2）测量每相导电回路的电阻。

（3）交流耐压试验。

（4）断路器均压电容器的试验。

（5）测量断路器的分、合闸时间，测量分、合闸的同期性，测量合闸时触头的弹跳时间。

（6）测量断路器的分、合闸速度。

（7）测量断路器合闸电阻的投入时间及电阻值。

（8）测量断路器分、合闸线圈绝缘电阻及直流电阻。

（9）断路器操动组织的试验。

（10）测量断路器内气体的含水量。

（11）密封性试验。

（12）气体密度继电器、压力表和压力动作阀的检查。

3.2 试验程序3.2.1应在试验开始之前详细记录试品的铭牌参数，检查、了解试品的状态及其历史运行有无异常情况，并进行记录。

3.2.2应根据交接或预试等不同的情况依据相关规程要求，从上述项目中确定本次试验所需进行的试验项目和程序。

3.2.3一般情况下，应按先低电压试验后高电压试验、先直流后交流的顺序进行试验。

断路器检测作业指导书（一）引言概述：断路器是电力系统中重要的保护装置，负责在发生过载、短路等故障时切断电路。

为确保断路器的正常运行和可靠性，对其进行定期的检测工作是必不可少的。

本文档旨在提供一份详细的断路器检测作业指导书，以帮助操作人员正确进行断路器检测工作。

正文：一、断路器外观检查1. 检查断路器外壳是否有裂纹或变形2. 观察断路器内部是否有杂物或异物3. 检查断路器面板及连接器是否牢固4. 检查断路器的标识及操作说明是否清晰可见5. 检查断路器的灯光指示是否正常二、断路器参数测量1. 测量断路器的额定电流和额定电压2. 测量断路器的过载或短路保护参数3. 检查断路器的分合闸时间和动作次数4. 测量断路器的接触电阻5. 检查断路器的绝缘电阻及耐压值三、断路器机械操作检测1. 检查断路器分合闸机构的灵活性和稳定性2. 测量断路器的机械特性参数，如分合闸力、行程等3. 检查断路器分合闸机构的联锁是否正常4. 检查断路器分合闸机构的防误操作措施5. 检查断路器分合闸机构的油液状态四、断路器绝缘性能检测1. 检查断路器的绝缘材料是否老化或破损2. 测量断路器的绝缘电阻和介质损耗3. 检查断路器的表面绝缘及绝缘电阻4. 检查断路器的绝缘距离是否符合要求5. 检查断路器的绝缘性能是否满足标准要求五、断路器保护装置检测1. 检查断路器的过电流保护装置的定时性和动作性能2. 检查断路器的短路保护装置的定时性和动作性能3. 检查断路器的地故保护装置的定时性和动作性能4. 检查断路器的欠压保护装置的定时性和动作性能5. 检查断路器的过压保护装置的定时性和动作性能总结：断路器的检测工作对于确保电力系统的安全稳定运行至关重要。

在断路器检测过程中，需要注意对外观、参数、机械操作、绝缘性能和保护装置进行全面细致的检测。

只有通过正规的检测流程和严格的检测标准，才能保证断路器的性能和可靠性，确保电力系统的正常运行。

断路器试验作业指导书2018 年 09 月1、目的为了保证断路器抽检试验过程受控，实现检验结果的有效性和正确性，特制定本次抽检试验方案。

2、适用范围适用于公司系统招标采购的10（6）kV～20kV断路器的抽检工作。

3、规范性引用文件GB 11022-2011高压开关和控制设备共用技术要求GB 1985-2014 高压交流隔离开关和接地开关GB 1984-2014 交流高压断路器4、试验项目、试验环境及所依据标准断路器成品试验抽检项目、抽检内容、要求及判据依据见表1。

表1断路器试验项目及所依据标准5、试验方法及结果判定5.1结构和外观检查1试验种类常规检查。

2测量仪器无。

3一般要求无。

4试验前的准备被试品及测量仪器必须牢固接地。

5试验方法断路器骨架的油漆亮净，无剥落生锈、划痕、碰损等现象。

所装配的绝缘件、金属零件、紧固件均应无碰损、锈蚀、镀层牢固，无影响产品技术性能及外观的缺陷。

各极元件的装配，特别是绝缘件和真空灭弧室的安装，应该使其中心线与安装基准面垂直且一致性好，各极间的中心距等主要安装尺寸应符合图样的要求。

灭弧室的上端盖应与其上端的安装件（如上母排弯板、上支架等）的间隙＞0.5mm。

断路器在分闸位时，两侧的油缓冲器的压帽与油杯盖的间隙不应＞0.5mm；合闸时，缓冲器的压帽应能迅速复原升起，连续多次的合、分操作应无漏油。

各连接紧固件应拧紧，无松动现象。

转动关节、滑动部分应涂油脂润滑。

铭牌字码打印清晰，标识的数码、字符应正确。

6判断准则外观检查项目满足相关标准要求。

5.2主回路交流耐压试验1试验种类型式试验。

2测量仪器三相无局放电源；试验变；电容分压器。

3一般要求试验应在-5℃~40℃环境温度；试品与接地体或邻近物体的距离，一般应不小于试品高压部分与接地部分间最小距离的1.5倍。

4试验前的准备被试品及测量仪器必须牢固接地。

5接线原理图6试验方法断路器（相对地，相间，断口间）试验应从不大于规定试验电压值的1/3开始，在80%的试验电压下应确认试验电压的波形，试验电压峰值与方均根值的比等于 2 ±0.07，升压应以每秒2%速度，将试验电压提高到额定试验电压，应测量电压的峰值，试验电压应是测量电压的峰值除以 2 。

断路器试验指导书高压断路器电气试验作业指导书1、作业方法、要求及质量标准1.1、绝缘电阻测量1）根据相关规程要求，采用相应档位测量断路器的分闸断口、合闸整体及绝缘拉杆的绝缘电阻，测量时正确连接导线，注意操作顺序以防烧坏绝缘电阻测试仪。

测量出来的绝缘电阻应和出厂值作比较，应无明显变化。

2）对于断路器的二次回路试验，采用1000V或者500V的兆欧表测量二次回路对地绝缘电阻的绝缘电阻。

将兆欧表的L端接入被测绝缘的考核端，将E端子接地，兆欧表摆放平稳，然后驱动兆欧表，转速均匀，保持每分钟120转的速度，待表针读书静止时可以读取绝缘电阻数值并记录。

测量出来的绝缘电阻应不小于2兆欧。

测量时断开二次回路的接地线，短接所有二次回路，无法短接的可以采用单独测量，或点接触测量。

3）对断路器的分合闸线圈，应测量其单独的绝缘电阻，断开二次接线，采用1000V或者500V的兆欧表测量，将兆欧表的L端接入线圈，将E端子接地，兆欧表摆放平稳，然后驱动兆欧表，转速均匀，保持每分钟120转的速度，待表针读书静止时可以读取绝缘电阻数值并记录。

测量出来的绝缘电阻应不小于10兆欧。

4.1.3、测量注意事项1）测量绝缘电阻时，必须等到指针稳定后才可读数，一般来说，读取一分钟时的指针示数是较为科学的。

2）停止测量时，应先断开测试线，然后停止驱动兆欧表，这样可以避免试品感应电压的反冲击损坏仪表。

3）当测量环境湿度较大或者表面泄漏电流较大时，可以采用屏蔽法，用铁丝将试品的绝缘伞裙紧紧一道至三道，然后引至兆欧表的G 端子。

同时可以用干燥的棉布擦拭试品的表面，保持干燥清洁，减少表面泄漏。

4）二次回路绝缘电阻测试时，应尽量观察兆欧表的指针偏转情况，避免在发生击穿及闪络现象时扩大击穿面。

5）由于断路器构造的原因，无法测量其绝缘拉杆绝缘电阻的情况下，可通过测量其动触头对地的绝缘电阻来旁证其绝缘的可靠性。

6）测试完毕后，应采用放电棒将测试带电部位充分放电，以保证下步测试的正确性及后期工作的安全性。

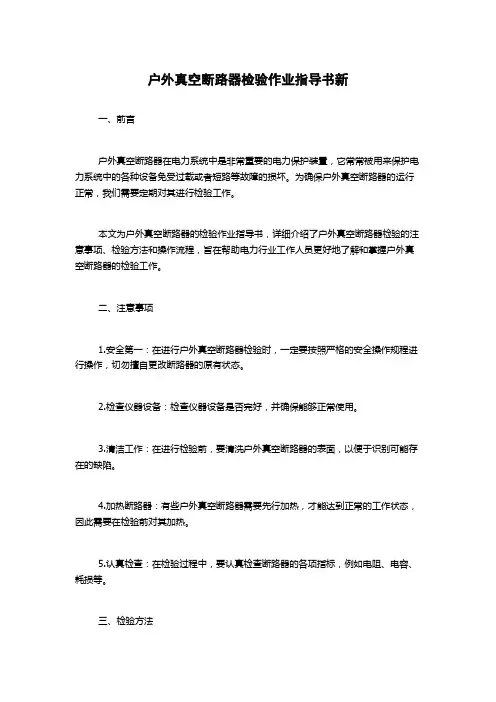

户外真空断路器检验作业指导书新一、前言户外真空断路器在电力系统中是非常重要的电力保护装置，它常常被用来保护电力系统中的各种设备免受过载或者短路等故障的损坏。

为确保户外真空断路器的运行正常，我们需要定期对其进行检验工作。

本文为户外真空断路器的检验作业指导书，详细介绍了户外真空断路器检验的注意事项、检验方法和操作流程，旨在帮助电力行业工作人员更好地了解和掌握户外真空断路器的检验工作。

二、注意事项1.安全第一：在进行户外真空断路器检验时，一定要按照严格的安全操作规程进行操作，切勿擅自更改断路器的原有状态。

2.检查仪器设备：检查仪器设备是否完好，并确保能够正常使用。

3.清洁工作：在进行检验前，要清洗户外真空断路器的表面，以便于识别可能存在的缺陷。

4.加热断路器：有些户外真空断路器需要先行加热，才能达到正常的工作状态，因此需要在检验前对其加热。

5.认真检查：在检验过程中，要认真检查断路器的各项指标，例如电阻、电容、耗损等。

三、检验方法1.外观检验：主要用于检查户外真空断路器的表面是否存在损伤、划痕或锈蚀，有无严重的变形或其他造成断路器损坏的因素。

2.绝缘检验：主要用于检查绝缘材料的状态是否符合要求，采用直流耐压试验方法，正常情况下，绝缘电阻值应在50-100MΩ之间。

3.容量检验：主要用于检测断路器的容量是否符合设计参数，可采用电压耐久性试验方法，正常情况下，断路器需要可以长时间耐受规定电压。

四、操作流程1.清洁检查：先对户外真空断路器进行清洁检查，用干净的布清除断路器表面的灰尘和杂物。

2.加热处理：根据断路器的型号和规格要求，对其进行加热处理。

3.外观检验：对断路器进行外观检验，观察是否存在划痕、变形等影响正常工作的情况。

4.绝缘检验：采用直流耐压试验方法，对断路器的绝缘水平进行检测。

5.容量检验：采用电压耐久性试验方法，对断路器的容量进行检测。

6.测试指标：在检测各项指标时，需按照相关标准进行检验，并记录测试结果。

断路器作业指导书1适用围本作业指导书适用于750kV及以下断路器的试验项目，规定了断路器交接验收、预防性试验、检修过程中的常规电气试验的引用标准、仪器设备要求、试验程序、试验结果判断方法和试验注意事项等。

制定本作业指导书的目的是规试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。

2引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本作业指导书。

《电气装置安装工程电气设备交接试验标准》GB 50150－2016《电力设备预防性试验规程》DL/T 596-1996《现场绝缘试验实施导则第1部分:绝缘电阻、吸收比和极化指数试验》DL/T 474.1-2006《现场绝缘试验实施导则第3部分介质损耗因数tanδ试验》DL/T 474.3-2006《现场绝缘试验实施导则第4部分:交流耐压试验》DL/T 474.4-2006《气体绝缘金属封闭开关设备现场交接试验规程》DL/T 618-20113检测项目3.1断路器常规试验包括以下试验项目（1）测量绝缘电阻；（2）测量每相导电回路的电阻；（3）交流耐压试验；（4）断路器均压电容器的试验；（5）测量断路器的分、合闸时间，测量分、合闸的同期性，测量合闸时触头的弹跳时间；（6）测量断路器的分、合闸速度；（7）测量断路器合闸电阻的投入时间及电阻值；（8）测量断路器分、合闸线圈绝缘电阻及直流电阻；（9）断路器操动机构的试验；（10）测量断路器SF6气体的含水量；（11）密封性试验；（12）气体密度继电器、压力表和压力动作阀的检查。

3.2试验程序3.2.1应在试验开始之前详细记录试品的铭牌参数，检查、了解试品的状态及其历史运行有无异常情况，并进行记录。

3.2.2应根据交接或预试等不同的情况依据相关规程规定，从上述项目中确定本次试验所需进行的试验项目和程序。

南方电网施工作业指导书目录DLGT-01 钢管杆、铁塔组立安装作业指导书DLGT-02 钢筋混凝土杆组立安装作业指导书DLGT-03 杆、塔拉线安装作业指导书PWJX-01 横担、金具及绝缘子安装作业指导书PWJX-02跨越设施安装与拆除作业指导书PWJX-03 导、地线展放作业指导书PWJX-04 导、地线连接作业指导书PWJX-05 紧线作业指导书PWJX-06金具及附件连接安装作业指导书PWDL-01 电缆支架安装作业指导书PWDL-02 电缆桥架安装作业指导书DLFS-01 电缆敷设工程作业指导书DLFJAZ-01 冷缩电缆终端接头制作安装作业指导书DLFJA2-02 热缩电缆终端接头制作安装作业指导书DLFJA2-03 冷缩电缆中间接头制作安装作业指导书DLFJA2-04 热缩电缆中间接头制作安装作业指导书DLFJA2-05 电缆终端头接地及保护管安装作业指导书DLFHFD-01 电缆防火封堵作业指导书DLBYQ-01 室内油浸式电力变压器安装作业指导书DLBYQ-02干式电力变压器安装作业指导书DLBYQ-03 箱式电力变压器安装作业指导书DLBYQ-04 台架式电力变压器安装作业指导书KGGAZ-01 固定式、手车式开关柜安装作业指导书KGGA2-02 环网开关柜安装作业指导书KGGA2-03 0.4kV低压开关柜安装作业指导书KGGA2-04 0.4kV低压硬（插接式）母线安装作业指导书HWDQSB-01 户外断路器、负荷开关安装作业指导书HWDQSB-02 户外隔离开关安装作业指导书HWDQSB-03 户外互感器安装作业指导书HWDQSB-04 户外避雷器安装作业指导书HWDQSB-05 跌落式熔断器安装作业指导书HWDQSB-06 高压计量装置安装作业指导书HWDQSB-07 线路故障指示器安装作业指导书DQSY-01 变压器试验作业指导书DQSY-02 高压开关柜试验作业指导书DQSY-03 环网柜试验作业指导书DQSY-04 户外断路器、负荷开关试验作业指导书DQSY-05 户外互感器试验作业指导书DQSY-06 户外避雷器试验作业指导书DQSY-07 电力电缆试验作业指导书DQSY-08 接地网试验作业指导书JDBH-01 直流屏安装及调试作业指导书JDBH-02 二次电缆敷设及结线作业指导书JDBH-03 继电保护调试作业指导书DLTX-01 通信架空光缆安装作业指导书DLTX-02 通信管道光缆安装作业指导书DLTX-03 通信设备安装作业指导书DLTX-04 通信电源装置安装作业指导书PWZDH-01 配网变压器监测计量终端安装作业指导书PWZDH-02户内开关（环网）配电自动化终端安装作业指导书PWZDH-03 配网架空线路开关配电自动化终端安装作业指导书PWZDH-04 负荷控制终端安装作业指导书PWZDH-05 配网自动化通信安装作业指导书TSFGC-01 一般土石方工程作业指导书TSFGC-02 泥水坑及流砂坑开挖作业指导书TSFGC-03 岩石开挖作业指导书TSFGC-04 掏挖基坑开挖作业指导书GTJC-01 杆塔基础工程作业指导书JDGC-01 接地工程作业指导书DLTJ-01 电缆沟、槽盒作业指导书DLTJ-02 电缆管道作业指导书DLTJ-03 电缆井作业指导书DLTJ-04 电缆盖板作业指导书DLTJ-05 非开挖电缆管道作业指导书PDFTJ-01 施工测量作业指导书PDFTJ-02 基础开挖作业指导书PDFTJ-03 地基处理作业指导书PDFTJ-04 钢筋混凝土基础作业指导书PDFTJ-05 基础防渗作业指导书PDFTJ-06 钢筋混凝土框架结构作业指导书PDFTJ-07 砌筑作业指导书PDFTJ-08 墙面抹灰作业指导书PDFTJ-09 门窗安装及其标识作业指导书PDFTJ-10 屋面防水作业指导书PDFTJ-11 预埋件制作与安装作业指导书PDFTJ-12 楼地面作业指导书．．PDFTJ-13 外墙面装饰作业指导书PDFTJ-14 内墙面涂装作业指导书PDFTJ-15 排水作业指导书PDFTJ-16 通风与环境控制装置作业指导书PDFTJ-17 防雷与接地作业指导书PDFTJ-18 户内照明及开关、插座安装作业指导书PDFTJ-19消防、防火、防小动物封堵作业指导书。

1编写的目的及使用范围1.1目的：为了便于更好地维护好断路器，保证断路器处在良好状态下运行，规范检修试验标准，编写本作业性指导书。

1.2适用范围：电业局所属变电站，投运断路器设备。

1.3对工作人员的要求：为了保证检修试验质量，做到标准化，规范化，必须按照本作业性指导书有条款进行。

1.4 引用标准：本作业性指导书涉及到的标准很多，大致可以分为两种，一种是所涉及设备的基本标准，一种是有关试验的标准。

为精练起见，择主要标准列入。

1.4.1《电气装置安装工程电气设备交接试验标准》GB 50150--91 国家技术监督局中华人民共和国建设部。

1.4.2《电力设备预防性试验规程》DL/T 596 —1996 中华人民共和国电力行业1.4.3 各个厂家出厂试验报告。

因断路器的型号不同，断路器的导电回路电阻值以制造厂规定为标准。

1.4.4《电气装置工程施工及验收规范》工程建设标准规范2. 断路器试验所需工器具122.8温.湿度计1个 2.9具有保护装置的试验电源 1个3. 断路器试验作业流程图（附表一）4. 测量断路器的绝缘电阻4.1使用2500V 兆欧表（电动或手摇）均可，测量断路器的分•合闸绝缘电阻。

标准按 规程执行。

（DL/T 596-1996 ） . （ GB 50150-91 ） 4.2 MD 兆欧表操作规定 4.2.1 MD 兆欧表的使用操作 4.2.1.1 断开被试设备电源，并使设备短路接地充分放电，对电容较大的设备放电时间不 少于2分钟。

4.2.1.2仪器检查：将兆欧表放置平稳，将零线接地，旋转开启按钮启动兆欧表，使表针 向无限大。

然后，将火线接地，检查表针是否指零，检查无误后，开始正常工作。

4.2.1.3开始测试时，先启动兆欧表，然后将火线接于被试设备上进行测量。

测量完毕后， 应先将火线离开被试品，然后关闭按纽开关。

4.2.1.4 测量时间一般为一分钟，待指针稳定后，读取数值。

4.2.1.5 吸收比指60秒与15秒时绝缘电阻比值。

户外高压开关检修作业指导书1 适用范围本指导书适用于户外高压开关检修保养作业。

2 编制依据2.1 《铁路电力管理规则》和《铁路电力安全工作规程》（铁运〔1999〕103号）。

2.2 《铁路电力安全工作规程补充规定》（铁总运[2015]51号）。

2.3 《高速铁路电力管理规则》（铁总运[2015]49号）。

2.4 《杭州供电段高速铁路电力设备检修管理细则》。

2.5 《杭州供电段高速铁路电力设备运行管理细则》。

2.6 《杭州供电段普速铁路电力设备检修管理细则》。

2.7 《杭州供电段普速铁路电力设备运行管理细则》。

3 安全风险提示3.1 风险识别3.1.1 检修过程中，存在触电伤害。

3.1.2 检修过程中，存在高空坠落伤害。

3.1.3 检修过程中，存在器具伤害。

3.2 管控措施3.2.1 检修人员必须做好“三戴二穿”。

3.2.2 户外高压开关检修时，详细核对停电范围是否与工作票所写的相符，在有可能来电方向设置接地封线，加锁，悬挂“已接地”的标示牌。

3.2.3 严格执行“两票一簿”制度，严禁预约时间停送电。

3.2.4 高空作业时，检修人员必须系好安全带，要保证随身的工具、材料携带安全，防止掉落，使用的工具、材料等应装在工具袋里。

必须用工作绳传递工具、材料，绳扣要绑牢，传递人员应离开重物下方，禁止行人通过、逗留。

3.2.5 高压设备发生接地故障时，与故障点保持一定的距离，室外不得接近故障点8米以内。

3.2.6 作业人员状态应良好，精神集中，不得谈论和做与检修无关的事情和工作。

4 作业程序4.1 作业前准备4.1.1 由工长、设备负责人和有关人员提前1至2个月进行设备修前勘查，结合工区日常巡视技表过程中发现的问题，填写《电力设备检修(保养)查勘记录表》。

4.1.2 根据检修设备查勘单列出检修项目，合理安排检修人员，工长或工作执行人填写好《检修任务单》，作业人员持有检修任务单，明确自己所分担的工作和作业中存在的安全风险。

DQ SY-07 电力电缆试验作业指导书户外断路器、负荷开关试验作业指导书编码：D Q SY-04D Q SY-07 电力电缆试验作业指导书目次1 适用范围 (2)2 编写依据 (2)3 作业流程图 (2)4 安全风险辨析与预控 (2)5 作业准备 (4)6 作业方法 (4)7 质量控制措施及检验标准 (7)中国南方电网有限责任公司电网建设施工作业指导书 第 8 部分：配网工程1 适用范围1.1 电压等级35kV 及以下配网工程。

1.2 电气类别适用于 10kV 配网工程户外断路器、负荷开关交接试验。

2 编写依据表 2 编 写 依 据3 作业流程图4 安全风险辨析与预控 图 3作业流程图4.1 户外断路器、负荷开关试验作业前，施工项目部根据该项目作业任务、施工条件，参照《电网 建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析D Q SY-07 电力电缆试验作业指导书表。

4.2 按《指南》中与户外断路器、负荷开关试验作业相关联的《电网建设安全施工作业票》（编码：DQSY-04），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。

4.3 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。

4.4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10 天，超过10 天须重新办理作业票，在工作完成后上交项目部保存备查。

表 4.1作业任务安全基准风险指南中国南方电网有限责任公司电网建设施工作业指导书 第 8 部分：配网工程5 作业准备5. 1 作业前施工条件表 5.1 作业 前 施工 条件表 5.2 人员、主要工器具及仪器仪表配置6 作业方法表 6 作业方法D Q SY-07 电力电缆试验作业指导书中国南方电网有限责任公司电网建设施工作业指导书第8 部分：配网工程图5-3-3 负荷开关交流耐压试验接线示图试验数据与试验标准或者出厂试验报告比较，分析判断是否合格D Q SY-07 电力电缆试验作业指导书7 质量控制措施及检验标准7.1 质量控制措施7.1.1现场负责人应根据现场情况安排技术人员负责质量监控。

1编写的目的及使用范围1.1目的：为了便于更好地维护好断路器，保证断路器处在良好状态下运行，规范检修试验标准，编写本作业性指导书。

1.2适用范围：电业局所属变电站，投运断路器设备。

1.3对工作人员的要求：为了保证检修试验质量，做到标准化，规范化，必须按照本作业性指导书有条款进行。

1.4 引用标准：本作业性指导书涉及到的标准很多，大致可以分为两种，一种是所涉及设备的基本标准，一种是有关试验的标准。

为精练起见，择主要标准列入。

1.4.1《电气装置安装工程电气设备交接试验标准》GB 50150--91 国家技术监督局中华人民共和国建设部。

1.4.2《电力设备预防性试验规程》DL/T 596 —1996 中华人民共和国电力行业1.4.3 各个厂家出厂试验报告。

因断路器的型号不同，断路器的导电回路电阻值以制造厂规定为标准。

1.4.4《电气装置工程施工及验收规范》工程建设标准规范2. 断路器试验所需工器具122.8温.湿度计1个 2.9具有保护装置的试验电源 1个3. 断路器试验作业流程图（附表一）4. 测量断路器的绝缘电阻4.1使用2500V 兆欧表（电动或手摇）均可，测量断路器的分•合闸绝缘电阻。

标准按 规程执行。

（DL/T 596-1996 ） . （ GB 50150-91 ） 4.2 MD 兆欧表操作规定 4.2.1 MD 兆欧表的使用操作 4.2.1.1 断开被试设备电源，并使设备短路接地充分放电，对电容较大的设备放电时间不 少于2分钟。

4.2.1.2仪器检查：将兆欧表放置平稳，将零线接地，旋转开启按钮启动兆欧表，使表针 向无限大。

然后，将火线接地，检查表针是否指零，检查无误后，开始正常工作。

4.2.1.3开始测试时，先启动兆欧表，然后将火线接于被试设备上进行测量。

测量完毕后， 应先将火线离开被试品，然后关闭按纽开关。

4.2.1.4 测量时间一般为一分钟，待指针稳定后，读取数值。

4.2.1.5 吸收比指60秒与15秒时绝缘电阻比值。

户外断路器负荷开关安装作业指导书.7、户外断路器安装1适用范围1.1电压等级35kV及以下配网工程。

1.2电气类别配网工程中户外SF6断路器和真空断路器及负荷开关的安装。

2编写依据3作业流程图施工*Y06工准誓N4安全风险辨析与预控4.1户外断路器、负荷开关安装作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。

4.2按《指南》中与户外断路器、负荷开关安装作业相关联的《电网建设安全施工作业票》（编码：HWDQSB-01-01/0）1，结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。

4.3施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。

4.4安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10天，超过10天须重新办理作业票，在工作完成后上交项目部保存备查。

表4.1作业任务安全基准风险指南5作业准备5.1作业前施工条件表5.1作业前施工条件3序号项目施工阶段建议工作人数支架安装技术工人3断路器或负荷开关安装技术工人3接线及附件安装技术工人3现场施工质安员技术岗位必须持有与作业工种相应、有效的上岗证,辅助工不得从事电气设备安装等专业工作施工内容相对应的设备材料户外断路器或负荷开关、导线、热镀锌螺钉、热镀锌角铁、绝缘护套、瓷担等（1 ）核对设备、材料的到位及数量；核对户外断路器或负荷开关的技术参数，各项参数符合设计要求。

（2）检查确认户外断路器或负荷开关的瓷件、套管良好，干净，气压指示正常。

进行分、合试验时操动机构灵活，经分、合操作3次以上正常，分、合位置指示正确可靠。

（3）收集户外断路器或负荷开关的出厂合格证明文件及技术资料施工内容相对应的器工器具：水平仪、焊接工具、压接钳、绳索、扳手、尺子、梯子等。

断路器检测作业指导书1、目的为了规范及有效的进行断路器检测，严格控制和保证公司所生产成品的质量，特制定本作业指导书。

2、适用范围本公司所生产的VHC1型固封式高压真空断路器3、 检测项目（步骤）、注意事项及检测设备流程图：准备工作二次耐压测试接线查错测试回路电阻测试操作实验测试主回路合闸绝缘缘电阻分合闸线圈及电机绝缘电阻分合闸线圈的直流电阻工频耐压测试3、1 准备工作3、1、1将终检台的电源插头插到电源插座，打开终检台的电源，终检台的指示灯，面板仪表显示。

3、1、2将开关终检设备计算机电源打开。

3、1、3启动设备计算机上“终检台测试系统”软件。

3、1、4将断路器推至检测区。

3、1、5注意事项a） 在进行下列试验操作时应需两个人配合，一人负责试验操作，另一人负责监护。

b） 进行每一项操作前，需将隔离护栏关上，检查试验周围安全距离内无人员进入。

在此情况下才可进行试验操作。

3、2二次耐压测试3、2、1将断路器航空插头与FT-II断路器终检台二次耐压测试航空插头对接。

3、2、2在“终检台测试系统”软件中选择终“二次耐压测试系统”选项卡。

3、2、3在“二次耐压测试系统”选项卡中选择被测开关全型号并录入出厂编号。

3、2、4按下开关终检设备前面板“耐压试验”部分的合闸按钮，点击显示屏“开关试验”按钮开始测试。

3、2、5试验结束后按下开关终检设备前面板耐压试验”部分的分闸按钮，切断测试电源。

3、2、6注意事项a) 断路器处于分闸未储能状态。

b) 断路器所有二次接线连接端航空插头与FT-II断路器终检台二次耐压测试航空插头对接牢靠。

c) 必须按下开关终检设备前面板“耐压试验”部分的合闸按钮。

d) 注意显示屏幕数据变化，遇到异常情况，点击显示屏上“停止试验”按钮。

e) 试验结束后必须按下开关终检设备前面板“耐压试验”部分的“分闸”按钮，切断测试电源。

在进行下一步操作前需再次确认电源是否切断，操作人员与协作人员相互进行确认。
