h一、试验细则1目的用于电力变压器预防性试验(定期、大修、必要时)。
2范围电压等级为35kV的电力变压器。
3责任和权限3.1负责试验技术的主管施工员应在试验工作前负责编写试验技术方案；并依据经批准的试验方案进行试验；负责对试验报告中数据的正确性进行审核；对试验数据中的疑点进行复核；必要时，通知该项试验人员重新复试。
对试验报告中的试验项目、数据是否符合规范要求负责。
3.2参加试验的人员应该熟知试验工作内容、标准规范；依据试验方案中确定的方法进行试验；认真填写试验记录；维护试验仪器设备。
对试验结果的真实性、正确性和有效性负责。
4依据标准4.1《电力设备预防性试验规程》 DL/T 596-19964.2《电力设备交接和预防性试验规程》华北电力集团公司2000年5工作程序5.1使用的仪器设备5.2试验环境条件5.2.1试验环境温度不低于5℃；相对湿度：≯80%；5.2.2试验区域内无交叉施工、无振动、无强电、磁场干扰等妨碍试验的工作。
5.2.3高压试验时，在试验区域内不得有造成其他人危险的因素。
h5.2.4电源电压波动幅度不超过±5%；电源电压的畸变率不超过5%，试验电源频率与额定频率之差应在额定频率的1%以内。
5.3试验前的准备工作5.3.1 制定试验技术方案，进行技术交底。
5.3.2 布置试验场地，对正常试验和特殊性试验必须有试验接线图。
5.3.3 试验接线后需经第二人按结线图复查，以保证接线正确。
5.3.4 试验前应检查工作电源及接地是否可靠。
5.4试验方法5.4.1测量绕组的直流电阻1) 试验周期为定期、无励磁调压变压器变换分接位置后、有载调压变压器的分接开关检修后（在所有分接侧）、大修后、必要时。
2) 测量应在正在运行的分接头位置上进行；无励磁调压变压器应在使用的分接锁定后测量；有载调压变压器可在经常运行的分接上下几个分接处测量。
3) 对1600kVA 及以下三相变压器，各相测得值的相互差值不应大于三相平均值的4%，线间测得值的相互差值不应大于三相平均值的2%；1600kVA 以上的三相变压器，各相测得值的相互差值不应大于三相平均值的2%，线间测得值的相互差值不应大于三相平均值的1%；三相电阻不平衡率计算：4) 直阻测量方法：a) 用感性负载速测欧姆计测量绕组直流电阻时，其接线及测量方法应符合测试仪器的技术要求。

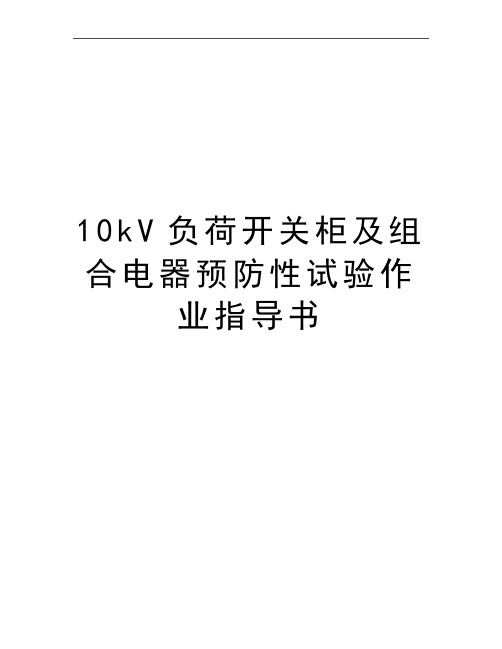

10k V负荷开关柜及组合电器预防性试验作业指导书QB 虎牌电务企业标准10kV~35KV负荷开关柜及组合电器预防性试验作业指导书2011-07发布2011-08实施前言预防性试验是及时发现电力设备缺陷、防范电力设备事故、保证电力系统安全运行的有效手段，是电力设备运行和维护工作中必不可少的一个重要环节。
为了强化一次设备预防性试验工作，规范预防性试验现场作业，虎牌电务（杭州）有限公司总工办组织编制预防性试验标准化作业指导书，指导各分公司班组开展预防性试验工作。
作业指导书的编写在参照国家标准、行业标准及相关的技术规范、规定的基础上，充分考虑了电务公司客户的实际情况。
本作业指导书对10k~35KVV负荷开关柜及组合电器（包括负荷开关、干式电流互感器、电磁式电压互感器、氧化锌避雷器、电力电缆）的预防性试验工作的操作步骤、技术要点、安全注意事项、危险点分析等方面内容进行了详细的规范，用于指导10kV~35KV负荷开关柜及组合电器的预防性试验工作。
本作业指导书由电务公司（杭州）有限公司总工办提出、归口并解释。
本作业指导书起草单位：虎牌电务（杭州）有限公司总工办本作业指导书起草人：章尧训、渠慎安、张明会目次1 范围 (4)2 规范性引用文件 (4)3 支持文件 (4)4 术语和定义 (4)5 安全及预控措施 (4)6 作业准备 (6)7 作业周期 (7)8 工期定额 (10)9 设备主要参数 (10)10 作业流程 (11)11 作业项目、工艺要求和质量标准 (11)12 作业中可能出现的主要异常现象及对策 (21)13 作业后的验收与交接 (23)附录 10kV 负荷开关柜及组合电器试验记录 (24)1 范围本作业指导书适用于10kV ~35KV负荷开关柜及组合电器（包括负荷开关、干式电流互感器、电磁式电压互感器、氧化锌避雷器、电力电缆）的预防性试验（电气部分）工作。
2 规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

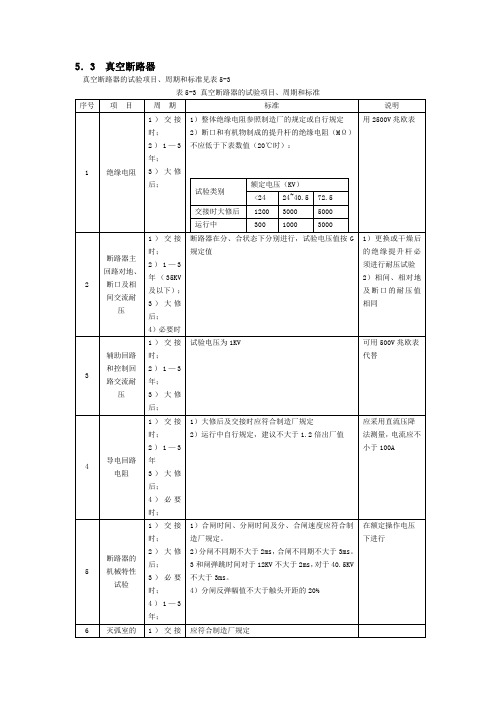

5．3 真空断路器
真空断路器的试验项目、周期和标准见表5-3
表5-3 真空断路器的试验项目、周期和标准
5.2高压开关柜
5.3高压开关柜的试验项目、周期和标准见表5—4。
表5—4高压开关柜的试验项目、周期和标准
4 .1 电流互感器
4.1电流互感器
4.1.1电流互感器的试验项目、周期和标准见表4—1。
表4—1电流互感器的试验项目、周期和标准
11避雷器
11.1 阀式避雷器的试验项目、周期和标准（见表11-1）
表11.1 阀式避雷器的试验项目、周期和标准
11.2 无间隙金属氧化物避雷器试验项目、周期和标准（见表11-2）
表11-2 无间隙金属氧化物避雷器试验项目、周期和标准
11.3 输电线路用无间隙的金属氧化物避雷器
输电电路用无间隙的金属氧化物避雷器试验项目、周期和标准按表11-3的规定
表11-3输电电路用无间隙的金属氧化物避雷器试验项目、周期和标准
11.4 输电线路用带间隙的避雷器
外间隙金属氧化物避雷器的试验项目、周期、标准见11-4
表11-4外间隙金属氧化物避雷器的试验项目、周期、标准
11.5 35KV及以下带串联间隙的金属氧化物避雷器
35KV及以下带串联间隙的金属氧化物避雷器试验项目、周期、标准见表11-5
表11-5 35KV及以下带串联间隙的金属氧化物避雷器试验项目、周期、标准
13 二次回路
13.1二次回路的试验项目、周期和标准见表13
表13二次回路的试验项目、周期和标准。
伊泰丁家渠35KV变电站预试报告试验人员：白茂峰李小虎郭刚试验日期：2016-06-02 报告日期：2016-06-03主变试验报告绝缘油耐压试验报告35kV断路器试验报告35kV断路器试验报告35KV电压互感器试验报告干式接地变压器试验报告电容调压变压器试验报告串联电抗器试验报告集合式并联电容器试验报告10KV变压器试验报告10kV断路器试验报告10kV断路器试验报告10kV断路器试验报告10kV断路器试验报告10kV断路器试验报告10kV断路器试验报告10KV电压互感器试验报告报告Array 10KV电流互感器试验报告10KV电流互感器试验报告报告流互感器试验报告10KV电流互感器试验报告验报告报告保护定检报告试验人员：白茂峰、李小虎、郭刚试验日期： 2016-06-02352 二回进线保护装置：ISA-353G保护装置规范：交流额定电压220v、5A,直流220v生产厂家：深圳南瑞通电前的检查1、屏体上的标签与图纸一致。
2、接线与实际图纸相符。
3、拔出所有插件，检查各插件的元件无松动、脱落现象，无机械损伤及连线无被扯断等现象。
4、用（500兆欧表或500伏）摇表测绝缘，经测试绝缘合格，屏蔽措施符合规程要求，接线与反措施一致。
二、装置通电检查：将插件按顺序全部插入，分别给上直流电源后各装置面板上的工作指示灯亮，面板上其它指示灯不亮。
三、回路检查：1、）手合、手跳装置及回路反应情况正确，红绿灯指示正确。
2、）当地监控系统跳合闸操作反映情况正确，报文正确。
3、）开出、开入传动核对正确（具体详见大纲）4、）保护压板核对正确。
四、装置调试1、）零漂检验：2、）采样值精度校验：误差范围在-3%--+3%之间将测试电源Ia、Ib、Ic、IN加在CT的对应相上，在各相上分别加电源，使保护动作并重合。
4、)通入模拟量传动的整组试验：模拟永久性故障：装置A、B、C相分别通入1.05倍的电源保护定值和0.95倍的电源保护定值，动作情况如下：6、）试验仪器：ONIIY-ad331型深圳昂立保护校验仪321 2#进线保护装置：ISA-353G保护装置规范：交流额定电压220v、5A,直流220v生产厂家：深圳南瑞通电前的检查1、屏体上的标签与图纸一致。
10kV电气设备预防性试验规程(简易版)一、试验背景随着社会的发展，电气设备的应用越来越广泛，但同时也存在着不少安全隐患。
针对这一问题，通过对电气设备进行预防性试验，能够有效的避免不必要的安全事故的发生。
本文旨在制定一份简明易懂的、具体可行的预防性试验规程，以保证电气设备的安全使用。
二、试验对象本规程适用于10kV及以下电压等级的电气设备，包括但不限于：配电变压器、断路器、组合电器、金具、开关柜、电缆等。
三、试验流程1.试验准备① 对于通电状态下的设备，应该先关闭所有负载开关，待设备处于停电状态后再进行试验。
②试验前，需对待测设备进行清洁维护，包括对电缆绝缘层、接头和设备本身进行外观检查。
③在试验现场应设置专人负责试验测试与观测，保证测试全程的安全及后续数据的可靠性。
2.预防性试验① 针对待测设备的绝缘电阻测试。
三相无地相别电源，用绝缘电阻测试器测试待测设备的绝缘电阻值，测试时需要检查绝缘阻抗波动情况，确保测量值的准确度。
② 针对待测设备的交、直流耐压试验。
根据设备的额定电压大小，选择相应的测试电压、测试时间和测试电流并记录测试数据。
测试过程中应检查设备是否有放电现象、电流波动情况及电压回弹情况等。
3.试验结束试验完成后，可根据测试数据判断设备的绝缘状况及运行安全性。
同时，需将测试数据进行统计汇总，对测试过程中所发现的问题及时进行记录，并制定相应的整改方案。
四、试验周期为了确保设备长期运行的安全性，建议对10kV及以下电压等级的电气设备进行如下预防性试验：•对于新设备，在设备安装启用前进行试验。
•对于已投运设备，应定期进行预防性试验，建议试验周期为每年一次。
五、试验通过预防性试验的实施，可能发现设备运行中存在的安全隐患，及时排查隐患并采取措施，保证电气设备的安全，降低安全事故发生的风险。

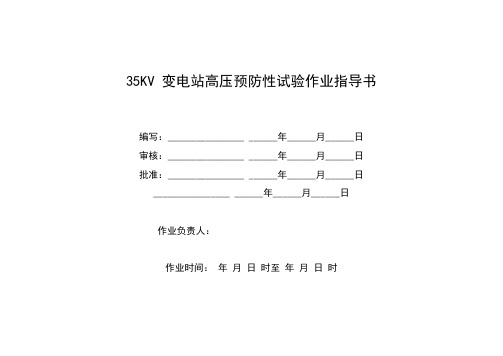

35KV 变电站高压预防性试验作业指导书编写：________________ ______年______月______日审核：________________ ______年______月______日批准：________________ ______年______月______日________________ ______年______月______日作业负责人：作业时间：年月日时至年月日时目录1 范围 (2)2 工期安排 (2)3 作业准备阶段 (3)3.1 准备工作 (3)3.2 危险点分析及安全控制措施 (3)3.3 人员分工 (4)4 作业阶段 (4)4.1 开工 (4)4.2 确认危险点及安全措施 (4)4.3 工器具 (5)4.4 作业流程及试验标准 (6)4.5 竣工 (11)5 结束阶段 (12)6 附件 (12)1 范围本指导书适用于35KV变电站高压预防性试验全部校验。
2 工期安排√序号内容负责班组计划日期1233 作业准备工作3.1 准备工作√序号内容标准备注1 根据本次试验的项目，组织作业人员学习作业指导书，使全体作业人员熟悉作业内容、作业标准、安全注意事项要求所有工作人员都明确本次试验工作的作业内容、试验项目、标准及安全注意事项2 准备试验所需仪器、仪表、工器具和本次工作有关的资料仪器、仪表、工器具应试验合格3 根据现场工作时间和工作内容落实工作票和措施票工作票和措施票应填写正确，并按《电业安全工作规程》相关部分执行3.2 危险点分析及安全控制措施√序号危险点安全控制措施备注1 防止电源进线的进线刀闸误碰误合检查进线刀闸间是否放置绝缘隔板，停电侧是否验电2 双电源设备一路停电、一路带电间联络刀闸双电源联络刀闸间是否放置绝缘隔板，停电侧是否挂接地线3 有可能反送电的PT二次保险拔掉有可能反送电的PT二次保险或短路接地4 电力电缆的残余电荷对电缆进行放电、挂地线5 升压工作现场的监护管理升压现场做好监护、并呼唱3.3人员分工√作业内容负责人作业人员1234 作业阶段4.1 开工√序号内容1 班长应掌握本班人员思想情绪，精神状态指定工作负责人，根据其工作量大小、试验项目来分配所参加的人数2 工作负责人接到外出工作任务后，必须填写有关票据，经工作任务安排人签字批准后，方可外出工作3 工作负责人和一起参加工作的人员共同准备试验仪器、设备并检查是否完备4.2 确认危险点及安全控制措施√序号内容到位人员签字1 安全生产，人人有责。

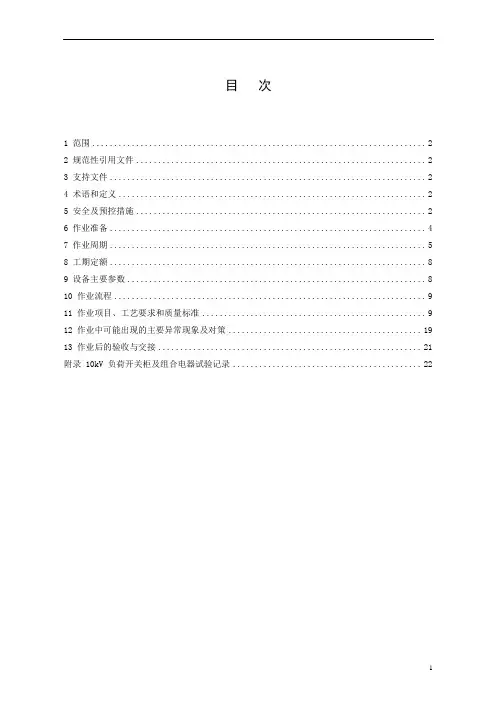

目次1 范围 (2)2 规范性引用文件 (2)3 支持文件 (2)4 术语和定义 (2)5 安全及预控措施 (2)6 作业准备 (4)7 作业周期 (5)8 工期定额 (8)9 设备主要参数 (8)10 作业流程 (9)11 作业项目、工艺要求和质量标准 (9)12 作业中可能出现的主要异常现象及对策 (19)13 作业后的验收与交接 (21)附录 10kV 负荷开关柜及组合电器试验记录 (22)1 范围本作业指导书适用于10kV ~35KV负荷开关柜及组合电器（包括负荷开关、干式电流互感器、电磁式电压互感器、氧化锌避雷器、电力电缆）的预防性试验（电气部分）工作。
2 规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，凡是不注日期的引用文件，其最新版本适用于本作业指导书。
GB11032-2000 交流无间隔金属氧化物避雷器GB50150-2006 电气装置安装工程电气设备交接试验标准DL408-1991 电业安全工作规程（发电厂和变电站电气部分）DL409-1991 电业安全工作规程（电力线路部分）DL/T 474.4-2006 现场绝缘试验实施导则第 4 部分:交流耐压试验DL/T 474.5-2006 现场绝缘试验实施导则第 5 部分:避雷器试验DL/T 664-2008 带电设备红外诊断应用规范Q/CSG 1 0004-2004 电气工作票技术规范（发电、变电部分）Q/CSG 1 0005-2004 电气工作票技术规范（线路部分）Q/CSG 1 0007-2004 电力设备预防性试验规程3 支持文件负荷开关柜及组合电器使用说明书负荷开关柜及组合电器出厂试验报告负荷开关柜及组合电器（包括负荷开关、干式电流互感器、电磁式电压互感器、氧化锌避雷器、电力电缆）交接试验报告历次试验报告安全生产风险管理体系4 术语和定义4.1 预防性试验：为了发现运行中设备的隐患，预防事故发生或设备损坏，对设备进行的检查、或监测，也包括取油样或气样进行的试验。

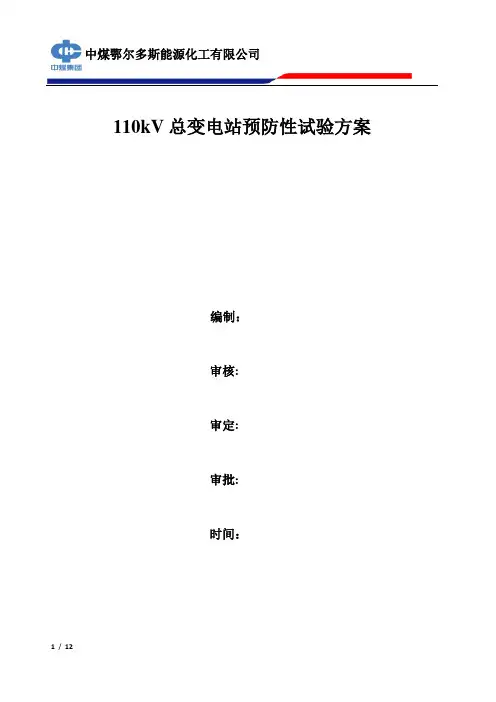

110kV总变电站预防性试验方案编制：审核:审定:审批:时间：一、方案目的 (3)二、方案背景： (3)三、安全措施： (3)四、职责分工及注意事项： (4)五、试验前准备工作： (5)六、试验引用标准： (6)七、本体试验项目和试验注意事项： (6)八、继电保护试验项目和试验注意事项： (8)一、方案目的电气设备的预防性试验，是防止电气设备在运行中设备绝缘被击穿、绝缘介质被破坏、线路及附件老化、保护装置的灵敏度下降等造成电气系统不安全运行，是保障电气设备安全运行的重要措施。
预防性试验的目的之一是通过各种试验手段诊断电力设备的运行状况。
中煤鄂尔多斯能源化工有限公司110kV总变电站已经投运18个月，依据试验规程我站必须做预防性试验项目，以保证我站安全稳定运行。
二、方案背景：9月份我站需全站停电8小时，因此，为了不影响生产，可在此8小时内由外委单位完成预防性试验。
三、安全措施：1、为保证人身和设备安全，应严格遵守电业安全规程中有关规定，严格办理工作票和操作票。
2、进行交直流耐压、介损试验等高电压试验时，为保证人身与设备安全，设备周围设围栏并有专人监护。
所有试验之前必须做安全交底工作，和电仪车间检修电工充分沟通，保证检修人员不在试验工作范围内，防止试验电压伤害检修人员，各通路应派人专门把守防止无关人员误入。
通讯应顺畅，没有试验人员的命令，看守人员不能乱动。
如果不能保证试验的安全性，必须要求检修人员撤离现场并收回工作票。
当绝缘异常时，应立刻降低电压或者终止试验。
查明原因后方可继续试验。
此过程由电仪车间技术人员及安全员全程跟踪。
四、职责分工及注意事项：1、试验外委单位应承担调试方案制定，试验接线检查、试验结果的现场确认和试验数据的记录及审核。
2、外委单位试验作业过程中的安全由该试验单位负责人负责，作业负责人可指定专门安全监督员。
3、试验单位人员需操作、测量过程认真作业，试验记录填写正确，编写试验报告。
4、试验过程中所需全部仪器由该单位自行提供。
20
35kV变电站预防性试验设备清单一、高压发生器类
二、电气测量仪器
三、油、气试验仪器
四、其它仪表
