对最不利滑移横断面进行各种工况稳定性分析计算,计算过程如下:一、天然工况滑坡剩余下滑力计算计算项目:滑坡推力计算 1===================================================================== 原始条件:滑动体重度= 19.000(kN/m3)滑动体饱和重度= 25.000(kN/m3)安全系数= 1.250不考虑动水压力和浮托力不考虑承压水的浮托力不考虑坡面外的静水压力的作用不考虑地震力坡面线段数: 6, 起始点标高 4.000(m)段号投影Dx(m) 投影Dy(m) 附加力数1 13.600 0.700 02 12.250 7.000 03 2.000 0.000 04 12.000 8.000 05 24.500 0.500 06 127.000 27.000 0水面线段数: 1, 起始点标高 0.000(m)段号投影Dx(m) 投影Dy(m)1 0.000 0.000滑动面线段数: 5, 起始点标高 0.000(m)段号投影Dx(m) 投影Dy(m) 粘聚力(kPa) 摩擦角(度)1 12.000 0.600 10.000 14.5002 9.900 1.300 10.000 14.5003 28.000 9.000 10.000 14.5004 8.400 2.800 10.000 14.5005 117.000 29.000 10.000 14.500计算目标:按指定滑面计算推力-------------------------------------------------------------- 第 1 块滑体上块传递推力 = 0.000(kN) 推力角度 = 0.000(度)剩余下滑力传递系数 = 1.033本块滑面粘聚力 = 10.000(kPa) 滑面摩擦角 = 14.500(度)本块总面积 = 372.160(m2) 浸水部分面积 = 0.000(m2)本块总重 = 7071.031(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 120.540(m)下滑力 = 2126.464(kN)滑床反力 R= 6863.345(kN) 滑面抗滑力 = 1774.982(kN) 粘聚力抗滑力=1205.405(kN)--------------------------本块剩余下滑力 = -853.922(kN)本块下滑力角度 = 13.921(度)第 2 块滑体上块传递推力 = 0.000(kN) 推力角度 = 13.921(度)剩余下滑力传递系数 = 1.017本块滑面粘聚力 = 10.000(kPa) 滑面摩擦角 = 14.500(度)本块总面积 = 64.603(m2) 浸水部分面积 = 0.000(m2)本块总重 = 1227.455(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 8.854(m)下滑力 = 485.194(kN)滑床反力 R= 1164.466(kN) 滑面抗滑力 = 301.151(kN) 粘聚力抗滑力 =88.544(kN) --------------------------本块剩余下滑力 = 95.499(kN)本块下滑力角度 = 18.435(度)第 3 块滑体上块传递推力 = 95.499(kN) 推力角度 = 18.435(度)剩余下滑力传递系数 = 0.997本块滑面粘聚力 = 10.000(kPa) 滑面摩擦角 = 14.500(度)本块总面积 = 273.373(m2) 浸水部分面积 = 0.000(m2)本块总重 = 5194.084(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 29.411(m)下滑力 = 2082.290(kN)滑床反力 R= 4945.943(kN) 滑面抗滑力 = 1279.108(kN) 粘聚力抗滑力=294.109(kN)--------------------------本块剩余下滑力 = 509.073(kN)本块下滑力角度 = 17.819(度)第 4 块滑体上块传递推力 = 509.073(kN) 推力角度 = 17.819(度)剩余下滑力传递系数 = 0.937本块滑面粘聚力 = 10.000(kPa) 滑面摩擦角 = 14.500(度)本块总面积 = 53.772(m2) 浸水部分面积 = 0.000(m2)本块总重 = 1021.667(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 9.985(m)下滑力 = 667.080(kN)滑床反力 R= 1104.327(kN) 滑面抗滑力 = 285.598(kN) 粘聚力抗滑力 =99.850(kN) --------------------------本块剩余下滑力 = 281.631(kN)本块下滑力角度 = 7.481(度)第 5 块滑体上块传递推力 = 281.631(kN) 推力角度 = 7.481(度)剩余下滑力传递系数 = 0.976本块滑面粘聚力 = 10.000(kPa) 滑面摩擦角 = 14.500(度)本块总面积 = 48.106(m2) 浸水部分面积 = 0.000(m2)本块总重 = 914.012(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 12.015(m)下滑力 = 337.771(kN)滑床反力 R= 935.548(kN) 滑面抗滑力 = 241.949(kN) 粘聚力抗滑力 =120.150(kN) --------------------------本块剩余下滑力 = -24.328(kN) < 0本块下滑力角度 = 2.862(度)二、暴雨工况滑坡剩余下滑力计算计算项目:滑坡推力计算 1===================================================================== 原始条件:滑动体重度= 22.000(kN/m3)滑动体饱和重度= 25.000(kN/m3)安全系数= 1.150不考虑动水压力和浮托力不考虑承压水的浮托力不考虑坡面外的静水压力的作用不考虑地震力坡面线段数: 6, 起始点标高 4.000(m)段号投影Dx(m) 投影Dy(m) 附加力数1 13.600 0.700 02 12.250 7.000 03 2.000 0.000 04 12.000 8.000 05 24.500 0.500 06 127.000 27.000 0水面线段数: 1, 起始点标高 0.000(m)段号投影Dx(m) 投影Dy(m)1 0.000 0.000滑动面线段数: 5, 起始点标高 0.000(m)段号投影Dx(m) 投影Dy(m) 粘聚力(kPa) 摩擦角(度)1 12.000 0.600 8.500 12.0002 9.900 1.300 8.500 12.0003 28.000 9.000 8.500 12.0004 8.400 2.800 8.500 12.0005 117.000 29.000 8.500 12.000计算目标:按指定滑面计算推力-------------------------------------------------------------- 第 1 块滑体上块传递推力 = 0.000(kN) 推力角度 = 0.000(度)剩余下滑力传递系数 = 1.022本块滑面粘聚力 = 8.500(kPa) 滑面摩擦角 = 12.000(度)本块总面积 = 372.160(m2) 浸水部分面积 = 0.000(m2)本块总重 = 8187.511(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 120.540(m)下滑力 = 2265.243(kN)滑床反力 R= 7947.032(kN) 滑面抗滑力 = 1689.194(kN) 粘聚力抗滑力=1024.594(kN)--------------------------本块剩余下滑力 = -448.544(kN)本块下滑力角度 = 13.921(度)第 2 块滑体上块传递推力 = 0.000(kN) 推力角度 = 13.921(度)剩余下滑力传递系数 = 1.014本块滑面粘聚力 = 8.500(kPa) 滑面摩擦角 = 12.000(度)本块总面积 = 64.603(m2) 浸水部分面积 = 0.000(m2)本块总重 = 1421.263(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 8.854(m)下滑力 = 516.859(kN)滑床反力 R= 1348.329(kN) 滑面抗滑力 = 286.596(kN) 粘聚力抗滑力 =75.262(kN) --------------------------本块剩余下滑力 = 155.001(kN)本块下滑力角度 = 18.435(度)第 3 块滑体上块传递推力 = 155.001(kN) 推力角度 = 18.435(度)剩余下滑力传递系数 = 0.998本块滑面粘聚力 = 8.500(kPa) 滑面摩擦角 = 12.000(度)本块总面积 = 273.373(m2) 浸水部分面积 = 0.000(m2)本块总重 = 6014.202(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 29.411(m)下滑力 = 2271.453(kN)滑床反力 R= 5727.359(kN) 滑面抗滑力 = 1217.388(kN) 粘聚力抗滑力=249.993(kN)--------------------------本块剩余下滑力 = 804.073(kN)本块下滑力角度 = 17.819(度)第 4 块滑体上块传递推力 = 804.073(kN) 推力角度 = 17.819(度)剩余下滑力传递系数 = 0.946本块滑面粘聚力 = 8.500(kPa) 滑面摩擦角 = 12.000(度)本块总面积 = 53.772(m2) 浸水部分面积 = 0.000(m2)本块总重 = 1182.983(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 9.985(m)下滑力 = 968.142(kN)滑床反力 R= 1317.209(kN) 滑面抗滑力 = 279.981(kN) 粘聚力抗滑力 =84.872(kN) --------------------------本块剩余下滑力 = 603.288(kN)本块下滑力角度 = 7.481(度)第 5 块滑体上块传递推力 = 603.288(kN) 推力角度 = 7.481(度)剩余下滑力传递系数 = 0.980本块滑面粘聚力 = 8.500(kPa) 滑面摩擦角 = 12.000(度)本块总面积 = 48.106(m2) 浸水部分面积 = 0.000(m2)本块总重 = 1058.329(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 12.015(m)下滑力 = 662.107(kN)滑床反力 R= 1105.586(kN) 滑面抗滑力 = 235.000(kN) 粘聚力抗滑力=102.127(kN)--------------------------本块剩余下滑力 = 324.980(kN) > 0本块下滑力角度 = 2.862(度)三、地震工况滑坡剩余下滑力计算计算项目:滑坡推力计算 1===================================================================== 原始条件:滑动体重度= 19.000(kN/m3)滑动体饱和重度= 25.000(kN/m3)安全系数= 1.150不考虑动水压力和浮托力不考虑承压水的浮托力不考虑坡面外的静水压力的作用考虑地震力,地震烈度为7度地震力计算综合系数 = 0.250地震力计算重要性系数 = 1.300坡面线段数: 6, 起始点标高 4.000(m)段号投影Dx(m) 投影Dy(m) 附加力数1 13.600 0.700 02 12.250 7.000 03 2.000 0.000 04 12.000 8.000 05 24.500 0.500 06 127.000 27.000 0水面线段数: 1, 起始点标高 0.000(m)段号投影Dx(m) 投影Dy(m)1 0.000 0.000滑动面线段数: 5, 起始点标高 0.000(m)段号投影Dx(m) 投影Dy(m) 粘聚力(kPa) 摩擦角(度)1 12.000 0.600 10.000 14.5002 9.900 1.300 10.000 14.5003 28.000 9.000 10.000 14.5004 8.400 2.800 10.000 14.5005 117.000 29.000 10.000 14.500计算目标:按指定滑面计算推力--------------------------------------------------------------第 1 块滑体上块传递推力 = 0.000(kN) 推力角度 = 0.000(度)剩余下滑力传递系数 = 1.033本块滑面粘聚力 = 10.000(kPa) 滑面摩擦角 = 14.500(度)本块总面积 = 372.160(m2) 浸水部分面积 = 0.000(m2)本块总重 = 7071.031(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)本块地震力 = 229.809(kN)有效的滑动面长度 = 120.540(m)下滑力 = 2220.626(kN)滑床反力 R= 6863.345(kN) 滑面抗滑力 = 1774.982(kN) 粘聚力抗滑力=1205.405(kN)--------------------------本块剩余下滑力 = -759.760(kN)本块下滑力角度 = 13.921(度)第 2 块滑体上块传递推力 = 0.000(kN) 推力角度 = 13.921(度)剩余下滑力传递系数 = 1.017本块滑面粘聚力 = 10.000(kPa) 滑面摩擦角 = 14.500(度)本块总面积 = 64.603(m2) 浸水部分面积 = 0.000(m2)本块总重 = 1227.455(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)本块地震力 = 39.892(kN)有效的滑动面长度 = 8.854(m)下滑力 = 492.255(kN)滑床反力 R= 1164.466(kN) 滑面抗滑力 = 301.151(kN) 粘聚力抗滑力 =88.544(kN) --------------------------本块剩余下滑力 = 102.560(kN)本块下滑力角度 = 18.435(度)第 3 块滑体上块传递推力 = 102.560(kN) 推力角度 = 18.435(度)剩余下滑力传递系数 = 0.997本块滑面粘聚力 = 10.000(kPa) 滑面摩擦角 = 14.500(度)本块总面积 = 273.373(m2) 浸水部分面积 = 0.000(m2)本块总重 = 5194.084(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)本块地震力 = 168.808(kN)有效的滑动面长度 = 29.411(m)下滑力 = 2124.535(kN)滑床反力 R= 4946.019(kN) 滑面抗滑力 = 1279.127(kN) 粘聚力抗滑力=294.109(kN)--------------------------本块剩余下滑力 = 551.299(kN)本块下滑力角度 = 17.819(度)第 4 块滑体上块传递推力 = 551.299(kN) 推力角度 = 17.819(度)剩余下滑力传递系数 = 0.937本块滑面粘聚力 = 10.000(kPa) 滑面摩擦角 = 14.500(度)本块总面积 = 53.772(m2) 浸水部分面积 = 0.000(m2)本块总重 = 1021.667(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)本块地震力 = 33.204(kN)有效的滑动面长度 = 9.985(m)下滑力 = 733.503(kN)滑床反力 R= 1111.905(kN) 滑面抗滑力 = 287.558(kN) 粘聚力抗滑力 =99.850(kN) --------------------------本块剩余下滑力 = 346.095(kN)本块下滑力角度 = 7.481(度)第 5 块滑体上块传递推力 = 346.095(kN) 推力角度 = 7.481(度)剩余下滑力传递系数 = 0.976本块滑面粘聚力 = 10.000(kPa) 滑面摩擦角 = 14.500(度)本块总面积 = 48.106(m2) 浸水部分面积 = 0.000(m2)本块总重 = 914.012(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)本块地震力 = 29.705(kN)有效的滑动面长度 = 12.015(m)下滑力 = 431.623(kN)滑床反力 R= 940.739(kN) 滑面抗滑力 = 243.292(kN) 粘聚力抗滑力 =120.150(kN) --------------------------本块剩余下滑力 = 68.181(kN) > 0本块下滑力角度 = 2.862(度)计算结果显示,在暴雨工况下滑移体剩余下滑力最大,为324.980 kN。

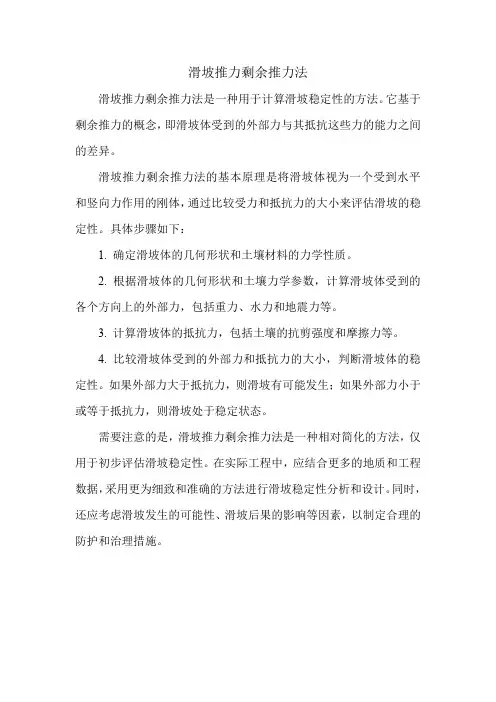

滑坡推力剩余推力法
滑坡推力剩余推力法是一种用于计算滑坡稳定性的方法。
它基于剩余推力的概念,即滑坡体受到的外部力与其抵抗这些力的能力之间的差异。
滑坡推力剩余推力法的基本原理是将滑坡体视为一个受到水平和竖向力作用的刚体,通过比较受力和抵抗力的大小来评估滑坡的稳定性。
具体步骤如下:
1. 确定滑坡体的几何形状和土壤材料的力学性质。
2. 根据滑坡体的几何形状和土壤力学参数,计算滑坡体受到的各个方向上的外部力,包括重力、水力和地震力等。
3. 计算滑坡体的抵抗力,包括土壤的抗剪强度和摩擦力等。
4. 比较滑坡体受到的外部力和抵抗力的大小,判断滑坡体的稳定性。
如果外部力大于抵抗力,则滑坡有可能发生;如果外部力小于或等于抵抗力,则滑坡处于稳定状态。
需要注意的是,滑坡推力剩余推力法是一种相对简化的方法,仅用于初步评估滑坡稳定性。
在实际工程中,应结合更多的地质和工程数据,采用更为细致和准确的方法进行滑坡稳定性分析和设计。
同时,还应考虑滑坡发生的可能性、滑坡后果的影响等因素,以制定合理的防护和治理措施。
3.2.3 稳定性计算1、稳定性计算方法稳定性分析采用二维极限平衡传递系数法进行计算,坡面地形线及可能滑面均简化成折线。
计算时取滑坡体的单位宽度为1m 。
在研究区工程地质分析的基础上,采用折线法计算滑坡稳定性,在此基础上对该滑坡区进行稳定性评价。
根据传递系数法,在考虑重力、孔隙水压力(假定孔隙水压力按线性分布)的情况,计算公式如下:∑--+⨯∆--++-∆++=112121}]sin cos )[({]cos sin )[(i i i i i wi i i i i i i i i i i st iF tg a p p a W W l c a p a W W F Fψϕ (1) 式中:111tan )sin()cos(+++---=i i i i i j ϕααααψ (2)Ψi :推力传递系数;F i :第i 个条块末端的滑坡推力(kN/m );F st :抗滑稳定安全系数,依表不同荷载组合及工程等级选取; W i1:第i 个条块地下水位线以上土体天然重量(kN/m ); W i2:第i 个条块地下水位线以上土体饱和重量(kN/m ); p i :第i 个条块土体两侧静水压力的合力; p wi :第i 条块土体底部孔隙压力;φi :第i 个条块所在滑动面上的内摩擦角(°); αi :第i 个条块所在滑动面上的单位、黏聚力(kPa ); l i :第i 个条块所在滑动面的长度(m ); 孔隙水压力的计算说明如下,见图3。
图3-1 孔隙水压力计算示意图)(2122a b i h h p γγ-=∆ (3) i b a wi l h h p )(21γγ+= (4)2、计算工况茂和11组滑坡标高在238~390m 之间,均高于三峡水库正常运行后的最高水位175m (黄海高程),故该滑坡不涉水。
工况5:自重+地表荷载+20年一遇暴雨(q 全) 3、判别标准稳定性系数Fs ≥F St (滑坡稳定性安全系数)为稳定,F St ~1.05为基本稳定,1.05~1.00为欠稳定,小于1.00为不稳定。

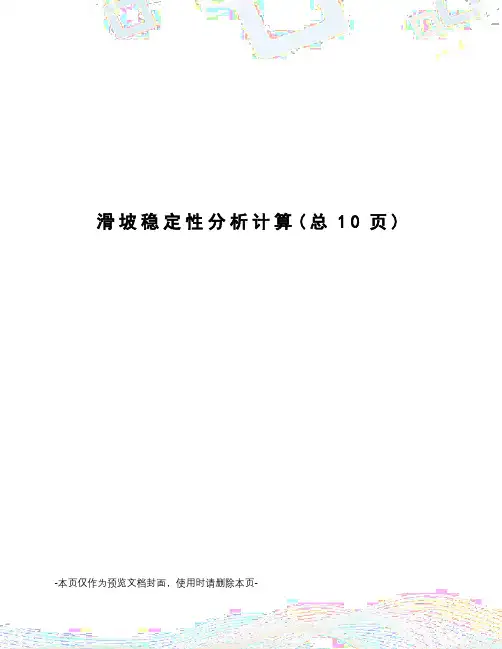

滑坡稳定性分析计算(总10页) -本页仅作为预览文档封面,使用时请删除本页-对最不利滑移横断面进行各种工况稳定性分析计算,计算过程如下:一、天然工况滑坡剩余下滑力计算计算项目:滑坡推力计算 1=====================================================================原始条件:滑动体重度= (kN/m3)滑动体饱和重度= (kN/m3)安全系数=不考虑动水压力和浮托力不考虑承压水的浮托力不考虑坡面外的静水压力的作用不考虑地震力坡面线段数: 6, 起始点标高 (m)段号投影Dx(m) 投影Dy(m) 附加力数1 02 03 04 05 06 0水面线段数: 1, 起始点标高 (m)段号投影Dx(m) 投影Dy(m)1滑动面线段数: 5, 起始点标高 (m)段号投影Dx(m) 投影Dy(m) 粘聚力(kPa) 摩擦角(度)12345计算目标:按指定滑面计算推力--------------------------------------------------------------第 1 块滑体上块传递推力 = (kN) 推力角度 = (度)剩余下滑力传递系数 =本块滑面粘聚力 = (kPa) 滑面摩擦角 = (度)本块总面积 = (m2) 浸水部分面积 = (m2)本块总重 = (kN) 浸水部分重 = (kN)本块总附加力 Px= (kN) Py = (kN)有效的滑动面长度 = (m)下滑力 = (kN)滑床反力 R= (kN) 滑面抗滑力 = (kN) 粘聚力抗滑力 =(kN) --------------------------本块剩余下滑力 = (kN)本块下滑力角度 = (度)第 2 块滑体上块传递推力 = (kN) 推力角度 = (度)剩余下滑力传递系数 =本块滑面粘聚力 = (kPa) 滑面摩擦角 = (度)本块总面积 = (m2) 浸水部分面积 = (m2)本块总重 = (kN) 浸水部分重 = (kN)本块总附加力 Px= (kN) Py = (kN)有效的滑动面长度 = (m)下滑力 = (kN)滑床反力 R= (kN) 滑面抗滑力 = (kN) 粘聚力抗滑力 =(kN) --------------------------本块剩余下滑力 = (kN)本块下滑力角度 = (度)第 3 块滑体上块传递推力 = (kN) 推力角度 = (度)剩余下滑力传递系数 =本块滑面粘聚力 = (kPa) 滑面摩擦角 = (度)本块总面积 = (m2) 浸水部分面积 = (m2)本块总重 = (kN) 浸水部分重 = (kN)本块总附加力 Px= (kN) Py = (kN)有效的滑动面长度 = (m)下滑力 = (kN)滑床反力 R= (kN) 滑面抗滑力 = (kN) 粘聚力抗滑力 =(kN) --------------------------本块剩余下滑力 = (kN)本块下滑力角度 = (度)第 4 块滑体上块传递推力 = (kN) 推力角度 = (度)剩余下滑力传递系数 =本块滑面粘聚力 = (kPa) 滑面摩擦角 = (度)本块总面积 = (m2) 浸水部分面积 = (m2)本块总重 = (kN) 浸水部分重 = (kN)本块总附加力 Px= (kN) Py = (kN)有效的滑动面长度 = (m)下滑力 = (kN)滑床反力 R= (kN) 滑面抗滑力 = (kN) 粘聚力抗滑力 =(kN) --------------------------本块剩余下滑力 = (kN)本块下滑力角度 = (度)第 5 块滑体上块传递推力 = (kN) 推力角度 = (度)剩余下滑力传递系数 =本块滑面粘聚力 = (kPa) 滑面摩擦角 = (度)本块总面积 = (m2) 浸水部分面积 = (m2)本块总重 = (kN) 浸水部分重 = (kN)本块总附加力 Px= (kN) Py = (kN)有效的滑动面长度 = (m)下滑力 = (kN)滑床反力 R= (kN) 滑面抗滑力 = (kN) 粘聚力抗滑力 =(kN) --------------------------本块剩余下滑力 = (kN) < 0本块下滑力角度 = (度)二、暴雨工况滑坡剩余下滑力计算计算项目:滑坡推力计算 1=====================================================================原始条件:滑动体重度= (kN/m3)滑动体饱和重度= (kN/m3)安全系数=不考虑动水压力和浮托力不考虑承压水的浮托力不考虑坡面外的静水压力的作用不考虑地震力坡面线段数: 6, 起始点标高 (m)段号投影Dx(m) 投影Dy(m) 附加力数1 02 03 04 05 06 0水面线段数: 1, 起始点标高 (m)段号投影Dx(m) 投影Dy(m)1滑动面线段数: 5, 起始点标高 (m)段号投影Dx(m) 投影Dy(m) 粘聚力(kPa) 摩擦角(度)12345计算目标:按指定滑面计算推力--------------------------------------------------------------第 1 块滑体上块传递推力 = (kN) 推力角度 = (度)剩余下滑力传递系数 =本块滑面粘聚力 = (kPa) 滑面摩擦角 = (度)本块总面积 = (m2) 浸水部分面积 = (m2)本块总重 = (kN) 浸水部分重 = (kN)本块总附加力 Px= (kN) Py = (kN)有效的滑动面长度 = (m)下滑力 = (kN)滑床反力 R= (kN) 滑面抗滑力 = (kN) 粘聚力抗滑力 =(kN) --------------------------本块剩余下滑力 = (kN)本块下滑力角度 = (度)第 2 块滑体上块传递推力 = (kN) 推力角度 = (度)剩余下滑力传递系数 =本块滑面粘聚力 = (kPa) 滑面摩擦角 = (度)本块总面积 = (m2) 浸水部分面积 = (m2)本块总重 = (kN) 浸水部分重 = (kN)本块总附加力 Px= (kN) Py = (kN)有效的滑动面长度 = (m)下滑力 = (kN)滑床反力 R= (kN) 滑面抗滑力 = (kN) 粘聚力抗滑力 =(kN) --------------------------本块剩余下滑力 = (kN)本块下滑力角度 = (度)第 3 块滑体上块传递推力 = (kN) 推力角度 = (度)剩余下滑力传递系数 =本块滑面粘聚力 = (kPa) 滑面摩擦角 = (度)本块总面积 = (m2) 浸水部分面积 = (m2)本块总重 = (kN) 浸水部分重 = (kN)本块总附加力 Px= (kN) Py = (kN)有效的滑动面长度 = (m)下滑力 = (kN)滑床反力 R= (kN) 滑面抗滑力 = (kN) 粘聚力抗滑力 =(kN) --------------------------本块剩余下滑力 = (kN)本块下滑力角度 = (度)第 4 块滑体上块传递推力 = (kN) 推力角度 = (度)剩余下滑力传递系数 =本块滑面粘聚力 = (kPa) 滑面摩擦角 = (度)本块总面积 = (m2) 浸水部分面积 = (m2)本块总重 = (kN) 浸水部分重 = (kN)本块总附加力 Px= (kN) Py = (kN)有效的滑动面长度 = (m)下滑力 = (kN)滑床反力 R= (kN) 滑面抗滑力 = (kN) 粘聚力抗滑力 =(kN) --------------------------本块剩余下滑力 = (kN)本块下滑力角度 = (度)第 5 块滑体上块传递推力 = (kN) 推力角度 = (度)剩余下滑力传递系数 =本块滑面粘聚力 = (kPa) 滑面摩擦角 = (度)本块总面积 = (m2) 浸水部分面积 = (m2)本块总重 = (kN) 浸水部分重 = (kN)本块总附加力 Px= (kN) Py = (kN)有效的滑动面长度 = (m)下滑力 = (kN)滑床反力 R= (kN) 滑面抗滑力 = (kN) 粘聚力抗滑力 =(kN) --------------------------本块剩余下滑力 = (kN) > 0本块下滑力角度 = (度)三、地震工况滑坡剩余下滑力计算计算项目:滑坡推力计算 1=====================================================================原始条件:滑动体重度= (kN/m3)滑动体饱和重度= (kN/m3)安全系数=不考虑动水压力和浮托力不考虑承压水的浮托力不考虑坡面外的静水压力的作用考虑地震力,地震烈度为7度地震力计算综合系数 =地震力计算重要性系数 =坡面线段数: 6, 起始点标高 (m)段号投影Dx(m) 投影Dy(m) 附加力数1 02 03 04 05 06 0水面线段数: 1, 起始点标高 (m)段号投影Dx(m) 投影Dy(m)1滑动面线段数: 5, 起始点标高 (m)段号投影Dx(m) 投影Dy(m) 粘聚力(kPa) 摩擦角(度)12345计算目标:按指定滑面计算推力--------------------------------------------------------------第 1 块滑体上块传递推力 = (kN) 推力角度 = (度)剩余下滑力传递系数 =本块滑面粘聚力 = (kPa) 滑面摩擦角 = (度)本块总面积 = (m2) 浸水部分面积 = (m2)本块总重 = (kN) 浸水部分重 = (kN)本块总附加力 Px= (kN) Py = (kN)本块地震力 = (kN)有效的滑动面长度 = (m)下滑力 = (kN)滑床反力 R= (kN) 滑面抗滑力 = (kN) 粘聚力抗滑力 =(kN) --------------------------本块剩余下滑力 = (kN)本块下滑力角度 = (度)第 2 块滑体上块传递推力 = (kN) 推力角度 = (度)剩余下滑力传递系数 =本块滑面粘聚力 = (kPa) 滑面摩擦角 = (度)本块总面积 = (m2) 浸水部分面积 = (m2)本块总重 = (kN) 浸水部分重 = (kN)本块总附加力 Px= (kN) Py = (kN)本块地震力 = (kN)有效的滑动面长度 = (m)下滑力 = (kN)滑床反力 R= (kN) 滑面抗滑力 = (kN) 粘聚力抗滑力 =(kN) --------------------------本块剩余下滑力 = (kN)本块下滑力角度 = (度)第 3 块滑体上块传递推力 = (kN) 推力角度 = (度)剩余下滑力传递系数 =本块滑面粘聚力 = (kPa) 滑面摩擦角 = (度)本块总面积 = (m2) 浸水部分面积 = (m2)本块总重 = (kN) 浸水部分重 = (kN)本块总附加力 Px= (kN) Py = (kN)本块地震力 = (kN)有效的滑动面长度 = (m)下滑力 = (kN)滑床反力 R= (kN) 滑面抗滑力 = (kN) 粘聚力抗滑力 =(kN) --------------------------本块剩余下滑力 = (kN)本块下滑力角度 = (度)第 4 块滑体上块传递推力 = (kN) 推力角度 = (度)剩余下滑力传递系数 =本块滑面粘聚力 = (kPa) 滑面摩擦角 = (度)本块总面积 = (m2) 浸水部分面积 = (m2)本块总重 = (kN) 浸水部分重 = (kN)本块总附加力 Px= (kN) Py = (kN)本块地震力 = (kN)有效的滑动面长度 = (m)下滑力 = (kN)滑床反力 R= (kN) 滑面抗滑力 = (kN) 粘聚力抗滑力 =(kN) --------------------------本块剩余下滑力 = (kN)本块下滑力角度 = (度)第 5 块滑体上块传递推力 = (kN) 推力角度 = (度)剩余下滑力传递系数 =本块滑面粘聚力 = (kPa) 滑面摩擦角 = (度)本块总面积 = (m2) 浸水部分面积 = (m2)本块总重 = (kN) 浸水部分重 = (kN)本块总附加力 Px= (kN) Py = (kN)本块地震力 = (kN)有效的滑动面长度 = (m)下滑力 = (kN)滑床反力 R= (kN) 滑面抗滑力 = (kN) 粘聚力抗滑力 =(kN) --------------------------本块剩余下滑力 = (kN) > 0本块下滑力角度 = (度)计算结果显示,在暴雨工况下滑移体剩余下滑力最大,为 kN。
滑坡推力和边坡稳定计算
圆弧滑动面条分法
在粘性土中滑动面的断面形状近似为一圆弧曲线,所以假设土体滑动时,是绕滑动圆弧的圆心,作整体的转动或滑移,这种滑动的形成必然是滑动圆心转动的力矩M S(滑动力矩)大于阻止它旋转的力矩M R(抗滑力矩)的结果,如图3-4。
根据图截取一个单位长度进行分析,就可得稳定安全系数的表达式如下:
抗滑力矩M R Lζf R Lζf R
K= = = =
滑动力矩M S Qd γAd
式中L 滑动圆弧的长度;
ζ f 滑动面上的平均抗剪强度
R 滑动圆心O 的圆弧滑动半径:
Q 滑动土体的重量;
d Q作用线至圆心O的垂直距离;
A 滑动面的面积
γ土体的重度.
如K > 1表示边坡稳定;K =1处于极限平衡;K <1边坡不稳定。
(1)、圆弧滑动面条分法计算步骤,见图3-5。
1)、假定任意一个圆柱面AC,其半径为R,并将滑动面上的土体分成若干垂直土条,每条宽b i=(1/10-1/20)R.
2)将每条土体的重量Q i,沿圆弧AC分解成法向力N i及切向力T i,则N i=Q i cosa i
T i=Q i sina i。
滑坡稳定性分析计算首先,确定滑坡体的边界条件是滑坡稳定性分析中的关键步骤。
滑坡体的边界条件包括滑坡体的形状、大小、倾向以及边界土体的类型、强度等。
通过对现场地貌的观察和测量,可以初步确定滑坡体的边界条件。
其次,获取现场数据是进行滑坡稳定性分析的重要步骤。
现场数据包括地质勘探数据、地下水位观测数据、土体力学试验数据等。
地质勘探数据主要包括钻探数据和地质剖面图,可以用来确定地层分布、土质组成等。
确定土体力学参数是进行滑坡稳定性分析的关键步骤。
土体力学参数主要包括土体的干密度、含水率、黏聚力、内摩擦角等。
这些参数可以通过现场采样和室内试验来获取。
通过对土体力学参数的测定,可以建立合理的土体模型,从而进行力学分析。
建立地质模型是进行滑坡稳定性分析的基础。
地质模型包括地层、土层、断层、裂缝等地质结构的分布模式。
通过对地质模型的建立,可以确定滑坡体所处的地质背景,进而进行力学分析。
进行力学分析是滑坡稳定性分析的核心步骤。
力学分析主要包括平衡条件的建立、受力分析、应力计算等。
通过建立平衡条件并进行受力分析,可以确定滑坡体所受到的各种力的大小和方向,从而计算滑坡体的应力分布和变形特征。
最后,评估滑坡稳定性是滑坡稳定性分析的目的。
评估滑坡稳定性主要包括判断滑坡体是否会发生滑坡以及滑坡的危害程度等。
通过比较滑坡体的强度和所受到的力的大小,可以评估滑坡体的稳定性。
综上所述,滑坡稳定性分析是通过对土质的力学特性、地形特征、地下水位等参数的分析,来评估滑坡的稳定性的一种方法。
通过对滑坡体的边界条件的确定、现场数据的获取、土体力学参数的确定、地质模型的建立、力学分析的进行以及滑坡稳定性的评估,可以有效地分析滑坡的稳定性,并采取相应的措施来避免滑坡灾害的发生。
滑坡稳定性系数的计算稳定性计算公式:Fs =∑∑-=-==-=+∏+∏1111-n 11)()(n i jn i j i in i j Tn Ti Rn Ri ψψ其中:Ri = (i=1,....,n )Ti = (i=1,....,n )ψi =cos(i- i+1)—sin(i- i+1)tan i+1 ψj=ψi ×ψi + 1×ψi +2…………×ψn-1 R n =N i tanΦi +c i L i 第i 块土体滑坡推力计算基本公式如下:P i =P i -1×ψi + F st ×T i —R i 式中:Fs —稳定系数W i -第i 块段滑体所受的重力(kN/m );R i —作用于第i 块段的抗滑力(kN/m );Rn —作用于第n 块段(最模块段)的抗滑力(kN/m );T i —作用于第i 块段的滑动面上的滑动分力(kN/m );Tn —作用于第n 块段(最模块段)的滑动面上的滑动分力(kN/m ); Q i ----地震水平力,=W i *aD i ----渗透力=γw *L i * H i *cos αi *sin βi ,βi 为水面倾角ψi —第i 块段的剩余下滑力传递至i+1块段的传递系数(j=i ); i —第i 块段滑动面倾角(º)N i —第i 块段滑动面的法向分力(kN/m );i —第i 块段土的内摩擦角(°);c i —第i 块段土的粘聚力(kPa );)cos(cos sin i i i i i i i D Q W αβαα-++ααααϕ11-=∏n j αϕi i i i i i i i i i l c D Q W + - - - ϕ α β α α tan )] sin( sin cos [L i—第i块段滑动面的长度(m);P i、P i-1—分别为第i块、第i-1块滑体的剩余下滑力(kN/m)F st—滑坡推力计算安全系数天然状态下稳定性系数计算表见表1-1。
滑坡稳定性系数的计算稳定性计算公式:Fs =∑∑-=-==-=+∏+∏1111-n 11)()(n i j n i j i in i j TnTi Rn Ri ψψ其中:Ri =(i=1,....,n )Ti =)cos(cos sin i i i i i i i D Q W αβαα-++ (i=1,....,n )ψi =cos(αi- αi+1)—sin(αi- αi+1)tan ϕi+1 11-=∏n j ψj=ψi ×ψi + 1×ψi +2…………×ψn-1 R n =N i tanΦi +c i L i 第i 块土体滑坡推力计算基本公式如下:P i =P i -1×ψi + F st ×T i —R i 式中:Fs —稳定系数W i -第i 块段滑体所受的重力(kN/m );R i —作用于第i 块段的抗滑力(kN/m );Rn —作用于第n 块段(最模块段)的抗滑力(kN/m );T i —作用于第i 块段的滑动面上的滑动分力(kN/m );Tn —作用于第n 块段(最模块段)的滑动面上的滑动分力(kN/m ); Q i ----地震水平力,=W i *aD i ----渗透力=γw *L i * H i *cos αi *sin βi ,βi 为水面倾角ψi —第i 块段的剩余下滑力传递至i+1块段的传递系数(j=i ); αi —第i 块段滑动面倾角(º)N i —第i 块段滑动面的法向分力(kN/m );ϕi —第i 块段土的内摩擦角(°);c i —第i 块段土的粘聚力(kPa );i i i i i i i i i i l c D Q W + - - - ϕ α β α α tan )] sin( sin cos [L i—第i块段滑动面的长度(m);P i、P i-1—分别为第i块、第i-1块滑体的剩余下滑力(kN/m)F st—滑坡推力计算安全系数天然状态下稳定性系数计算表见表1-1。
