滑坡稳定性计算及滑坡推力计算

对最不利滑移横断面进行各种工况稳定性分析计算，计算过程如下：一、天然工况滑坡剩余下滑力计算计算项目：滑坡推力计算 1===================================================================== 原始条件:滑动体重度= 19.000(kN/m3)滑动体饱和重度= 25.000(kN/m3)安全系数= 1.250不考虑动水压力和浮托力不考虑承压水的浮托力不考虑坡面外的静水压力的作用不考虑地震力坡面线段数: 6, 起始点标高 4.000(m)段号投影Dx(m) 投影Dy(m) 附加力数1 13.600 0.700 02 12.250 7.000 03 2.000 0.000 04 12.000 8.000 05 24.500 0.500 06 127.000 27.000 0水面线段数: 1, 起始点标高 0.000(m)段号投影Dx(m) 投影Dy(m)1 0.000 0.000滑动面线段数: 5, 起始点标高 0.000(m)段号投影Dx(m) 投影Dy(m) 粘聚力(kPa) 摩擦角(度)1 12.000 0.600 10.000 14.5002 9.900 1.300 10.000 14.5003 28.000 9.000 10.000 14.5004 8.400 2.800 10.000 14.5005 117.000 29.000 10.000 14.500计算目标：按指定滑面计算推力-------------------------------------------------------------- 第 1 块滑体上块传递推力 = 0.000(kN) 推力角度 = 0.000(度)剩余下滑力传递系数 = 1.033本块滑面粘聚力 = 10.000(kPa) 滑面摩擦角 = 14.500(度)本块总面积 = 372.160(m2) 浸水部分面积 = 0.000(m2)本块总重 = 7071.031(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 120.540(m)下滑力 = 2126.464(kN)滑床反力 R= 6863.345(kN) 滑面抗滑力 = 1774.982(kN) 粘聚力抗滑力=1205.405(kN)--------------------------本块剩余下滑力 = -853.922(kN)本块下滑力角度 = 13.921(度)第 2 块滑体上块传递推力 = 0.000(kN) 推力角度 = 13.921(度)剩余下滑力传递系数 = 1.017本块滑面粘聚力 = 10.000(kPa) 滑面摩擦角 = 14.500(度)本块总面积 = 64.603(m2) 浸水部分面积 = 0.000(m2)本块总重 = 1227.455(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 8.854(m)下滑力 = 485.194(kN)滑床反力 R= 1164.466(kN) 滑面抗滑力 = 301.151(kN) 粘聚力抗滑力 =88.544(kN) --------------------------本块剩余下滑力 = 95.499(kN)本块下滑力角度 = 18.435(度)第 3 块滑体上块传递推力 = 95.499(kN) 推力角度 = 18.435(度)剩余下滑力传递系数 = 0.997本块滑面粘聚力 = 10.000(kPa) 滑面摩擦角 = 14.500(度)本块总面积 = 273.373(m2) 浸水部分面积 = 0.000(m2)本块总重 = 5194.084(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 29.411(m)下滑力 = 2082.290(kN)滑床反力 R= 4945.943(kN) 滑面抗滑力 = 1279.108(kN) 粘聚力抗滑力=294.109(kN)--------------------------本块剩余下滑力 = 509.073(kN)本块下滑力角度 = 17.819(度)第 4 块滑体上块传递推力 = 509.073(kN) 推力角度 = 17.819(度)剩余下滑力传递系数 = 0.937本块滑面粘聚力 = 10.000(kPa) 滑面摩擦角 = 14.500(度)本块总面积 = 53.772(m2) 浸水部分面积 = 0.000(m2)本块总重 = 1021.667(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 9.985(m)下滑力 = 667.080(kN)滑床反力 R= 1104.327(kN) 滑面抗滑力 = 285.598(kN) 粘聚力抗滑力 =99.850(kN) --------------------------本块剩余下滑力 = 281.631(kN)本块下滑力角度 = 7.481(度)第 5 块滑体上块传递推力 = 281.631(kN) 推力角度 = 7.481(度)剩余下滑力传递系数 = 0.976本块滑面粘聚力 = 10.000(kPa) 滑面摩擦角 = 14.500(度)本块总面积 = 48.106(m2) 浸水部分面积 = 0.000(m2)本块总重 = 914.012(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 12.015(m)下滑力 = 337.771(kN)滑床反力 R= 935.548(kN) 滑面抗滑力 = 241.949(kN) 粘聚力抗滑力 =120.150(kN) --------------------------本块剩余下滑力 = -24.328(kN) < 0本块下滑力角度 = 2.862(度)二、暴雨工况滑坡剩余下滑力计算计算项目：滑坡推力计算 1===================================================================== 原始条件:滑动体重度= 22.000(kN/m3)滑动体饱和重度= 25.000(kN/m3)安全系数= 1.150不考虑动水压力和浮托力不考虑承压水的浮托力不考虑坡面外的静水压力的作用不考虑地震力坡面线段数: 6, 起始点标高 4.000(m)段号投影Dx(m) 投影Dy(m) 附加力数1 13.600 0.700 02 12.250 7.000 03 2.000 0.000 04 12.000 8.000 05 24.500 0.500 06 127.000 27.000 0水面线段数: 1, 起始点标高 0.000(m)段号投影Dx(m) 投影Dy(m)1 0.000 0.000滑动面线段数: 5, 起始点标高 0.000(m)段号投影Dx(m) 投影Dy(m) 粘聚力(kPa) 摩擦角(度)1 12.000 0.600 8.500 12.0002 9.900 1.300 8.500 12.0003 28.000 9.000 8.500 12.0004 8.400 2.800 8.500 12.0005 117.000 29.000 8.500 12.000计算目标：按指定滑面计算推力-------------------------------------------------------------- 第 1 块滑体上块传递推力 = 0.000(kN) 推力角度 = 0.000(度)剩余下滑力传递系数 = 1.022本块滑面粘聚力 = 8.500(kPa) 滑面摩擦角 = 12.000(度)本块总面积 = 372.160(m2) 浸水部分面积 = 0.000(m2)本块总重 = 8187.511(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 120.540(m)下滑力 = 2265.243(kN)滑床反力 R= 7947.032(kN) 滑面抗滑力 = 1689.194(kN) 粘聚力抗滑力=1024.594(kN)--------------------------本块剩余下滑力 = -448.544(kN)本块下滑力角度 = 13.921(度)第 2 块滑体上块传递推力 = 0.000(kN) 推力角度 = 13.921(度)剩余下滑力传递系数 = 1.014本块滑面粘聚力 = 8.500(kPa) 滑面摩擦角 = 12.000(度)本块总面积 = 64.603(m2) 浸水部分面积 = 0.000(m2)本块总重 = 1421.263(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 8.854(m)下滑力 = 516.859(kN)滑床反力 R= 1348.329(kN) 滑面抗滑力 = 286.596(kN) 粘聚力抗滑力 =75.262(kN) --------------------------本块剩余下滑力 = 155.001(kN)本块下滑力角度 = 18.435(度)第 3 块滑体上块传递推力 = 155.001(kN) 推力角度 = 18.435(度)剩余下滑力传递系数 = 0.998本块滑面粘聚力 = 8.500(kPa) 滑面摩擦角 = 12.000(度)本块总面积 = 273.373(m2) 浸水部分面积 = 0.000(m2)本块总重 = 6014.202(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 29.411(m)下滑力 = 2271.453(kN)滑床反力 R= 5727.359(kN) 滑面抗滑力 = 1217.388(kN) 粘聚力抗滑力=249.993(kN)--------------------------本块剩余下滑力 = 804.073(kN)本块下滑力角度 = 17.819(度)第 4 块滑体上块传递推力 = 804.073(kN) 推力角度 = 17.819(度)剩余下滑力传递系数 = 0.946本块滑面粘聚力 = 8.500(kPa) 滑面摩擦角 = 12.000(度)本块总面积 = 53.772(m2) 浸水部分面积 = 0.000(m2)本块总重 = 1182.983(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 9.985(m)下滑力 = 968.142(kN)滑床反力 R= 1317.209(kN) 滑面抗滑力 = 279.981(kN) 粘聚力抗滑力 =84.872(kN) --------------------------本块剩余下滑力 = 603.288(kN)本块下滑力角度 = 7.481(度)第 5 块滑体上块传递推力 = 603.288(kN) 推力角度 = 7.481(度)剩余下滑力传递系数 = 0.980本块滑面粘聚力 = 8.500(kPa) 滑面摩擦角 = 12.000(度)本块总面积 = 48.106(m2) 浸水部分面积 = 0.000(m2)本块总重 = 1058.329(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)有效的滑动面长度 = 12.015(m)下滑力 = 662.107(kN)滑床反力 R= 1105.586(kN) 滑面抗滑力 = 235.000(kN) 粘聚力抗滑力=102.127(kN)--------------------------本块剩余下滑力 = 324.980(kN) > 0本块下滑力角度 = 2.862(度)三、地震工况滑坡剩余下滑力计算计算项目：滑坡推力计算 1===================================================================== 原始条件:滑动体重度= 19.000(kN/m3)滑动体饱和重度= 25.000(kN/m3)安全系数= 1.150不考虑动水压力和浮托力不考虑承压水的浮托力不考虑坡面外的静水压力的作用考虑地震力,地震烈度为7度地震力计算综合系数 = 0.250地震力计算重要性系数 = 1.300坡面线段数: 6, 起始点标高 4.000(m)段号投影Dx(m) 投影Dy(m) 附加力数1 13.600 0.700 02 12.250 7.000 03 2.000 0.000 04 12.000 8.000 05 24.500 0.500 06 127.000 27.000 0水面线段数: 1, 起始点标高 0.000(m)段号投影Dx(m) 投影Dy(m)1 0.000 0.000滑动面线段数: 5, 起始点标高 0.000(m)段号投影Dx(m) 投影Dy(m) 粘聚力(kPa) 摩擦角(度)1 12.000 0.600 10.000 14.5002 9.900 1.300 10.000 14.5003 28.000 9.000 10.000 14.5004 8.400 2.800 10.000 14.5005 117.000 29.000 10.000 14.500计算目标：按指定滑面计算推力--------------------------------------------------------------第 1 块滑体上块传递推力 = 0.000(kN) 推力角度 = 0.000(度)剩余下滑力传递系数 = 1.033本块滑面粘聚力 = 10.000(kPa) 滑面摩擦角 = 14.500(度)本块总面积 = 372.160(m2) 浸水部分面积 = 0.000(m2)本块总重 = 7071.031(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)本块地震力 = 229.809(kN)有效的滑动面长度 = 120.540(m)下滑力 = 2220.626(kN)滑床反力 R= 6863.345(kN) 滑面抗滑力 = 1774.982(kN) 粘聚力抗滑力=1205.405(kN)--------------------------本块剩余下滑力 = -759.760(kN)本块下滑力角度 = 13.921(度)第 2 块滑体上块传递推力 = 0.000(kN) 推力角度 = 13.921(度)剩余下滑力传递系数 = 1.017本块滑面粘聚力 = 10.000(kPa) 滑面摩擦角 = 14.500(度)本块总面积 = 64.603(m2) 浸水部分面积 = 0.000(m2)本块总重 = 1227.455(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)本块地震力 = 39.892(kN)有效的滑动面长度 = 8.854(m)下滑力 = 492.255(kN)滑床反力 R= 1164.466(kN) 滑面抗滑力 = 301.151(kN) 粘聚力抗滑力 =88.544(kN) --------------------------本块剩余下滑力 = 102.560(kN)本块下滑力角度 = 18.435(度)第 3 块滑体上块传递推力 = 102.560(kN) 推力角度 = 18.435(度)剩余下滑力传递系数 = 0.997本块滑面粘聚力 = 10.000(kPa) 滑面摩擦角 = 14.500(度)本块总面积 = 273.373(m2) 浸水部分面积 = 0.000(m2)本块总重 = 5194.084(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)本块地震力 = 168.808(kN)有效的滑动面长度 = 29.411(m)下滑力 = 2124.535(kN)滑床反力 R= 4946.019(kN) 滑面抗滑力 = 1279.127(kN) 粘聚力抗滑力=294.109(kN)--------------------------本块剩余下滑力 = 551.299(kN)本块下滑力角度 = 17.819(度)第 4 块滑体上块传递推力 = 551.299(kN) 推力角度 = 17.819(度)剩余下滑力传递系数 = 0.937本块滑面粘聚力 = 10.000(kPa) 滑面摩擦角 = 14.500(度)本块总面积 = 53.772(m2) 浸水部分面积 = 0.000(m2)本块总重 = 1021.667(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)本块地震力 = 33.204(kN)有效的滑动面长度 = 9.985(m)下滑力 = 733.503(kN)滑床反力 R= 1111.905(kN) 滑面抗滑力 = 287.558(kN) 粘聚力抗滑力 =99.850(kN) --------------------------本块剩余下滑力 = 346.095(kN)本块下滑力角度 = 7.481(度)第 5 块滑体上块传递推力 = 346.095(kN) 推力角度 = 7.481(度)剩余下滑力传递系数 = 0.976本块滑面粘聚力 = 10.000(kPa) 滑面摩擦角 = 14.500(度)本块总面积 = 48.106(m2) 浸水部分面积 = 0.000(m2)本块总重 = 914.012(kN) 浸水部分重 = 0.000(kN)本块总附加力 Px= 0.000(kN) Py = 0.000(kN)本块地震力 = 29.705(kN)有效的滑动面长度 = 12.015(m)下滑力 = 431.623(kN)滑床反力 R= 940.739(kN) 滑面抗滑力 = 243.292(kN) 粘聚力抗滑力 =120.150(kN) --------------------------本块剩余下滑力 = 68.181(kN) > 0本块下滑力角度 = 2.862(度)计算结果显示，在暴雨工况下滑移体剩余下滑力最大，为324.980 kN。

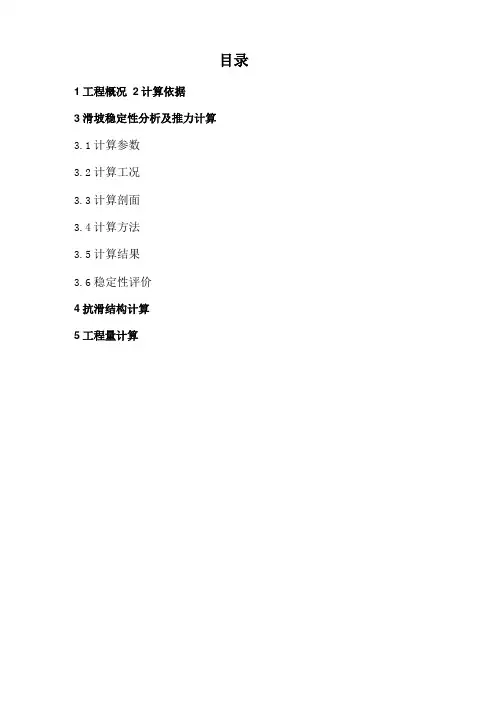

目录1工程概况2计算依据3滑坡稳定性分析及推力计算3.1计算参数3.2计算工况3.3计算剖面3.4计算方法3.5计算结果3.6稳定性评价4抗滑结构计算5工程量计算一、工程概况拟建段位于重庆市巫溪县安子平.设计路中线在现有公路右侧约100m.设计为大拐回头弯.设计路线起止里程为K96+030〜K96+155.全长125m.设计路面净宽7.50m.设计为二级公路.设计纵坡3.50%,地面高程为720.846m〜741.70m. 设计起止路面高程为724.608m 〜729.148m.K96+080-K96+100为填方.最大填方为4.65m.最小填方为1.133m。

二、计算依据1.《重庆市地质灾害防治工程设计规范》(DB50/5029-2004)；2.《建筑地基基础设计规范》(GB 50007-2002)；3.《建筑边坡工程技术规范》(GB 50330-2002)；4.《室外排水设计技术规范》(GB 50108-2001 )；5.《砌体结构设计规范》(GB 50003-2001 )；6.《混凝土结构设计规范》(GB 50010-2010)；7.《锚杆喷射混凝土支护技术规范》(GB 50086-2001)；8.《公路路基设计规范》(JTG D30—2004)；9.相关教材、专著及手册。

三、滑坡稳定性分析及推力计算3.1计算参数3.1.1物理力学指标：天然工况：Y 1=20.7kN/m3. 01=18.6° . C1=36kPa饱和工况：Y2=21.3kN/m3. 02=15.5° .C2=29kPa3.1.2岩、土物理力学性质该段土层主要为第四系残破积碎石土.场地内均有分布.无法采取样品测试. 采取弱风化泥做物理力学性质测试成果：弱风化泥岩天然抗压强度24.00Mpa.饱和抗压强度17.30 Mpa.天然密度2.564g/cm3,比重2.724.空隙度8.25%.属软化岩石.软质岩石。

3.2.3 稳定性计算1、稳定性计算方法稳定性分析采用二维极限平衡传递系数法进行计算，坡面地形线及可能滑面均简化成折线。

计算时取滑坡体的单位宽度为1m 。

在研究区工程地质分析的基础上，采用折线法计算滑坡稳定性，在此基础上对该滑坡区进行稳定性评价。

根据传递系数法，在考虑重力、孔隙水压力（假定孔隙水压力按线性分布）的情况，计算公式如下：∑--+⨯∆--++-∆++=112121}]sin cos )[({]cos sin )[(i i i i i wi i i i i i i i i i i st iF tg a p p a W W l c a p a W W F Fψϕ (1） 式中：111tan )sin()cos(+++---=i i i i i j ϕααααψ （2）Ψi ：推力传递系数；F i ：第i 个条块末端的滑坡推力（kN/m ）；F st ：抗滑稳定安全系数，依表不同荷载组合及工程等级选取； W i1：第i 个条块地下水位线以上土体天然重量（kN/m ）； W i2：第i 个条块地下水位线以上土体饱和重量（kN/m ）； p i ：第i 个条块土体两侧静水压力的合力； p wi ：第i 条块土体底部孔隙压力；φi ：第i 个条块所在滑动面上的内摩擦角（°）； αi ：第i 个条块所在滑动面上的单位、黏聚力（kPa ）； l i ：第i 个条块所在滑动面的长度（m ）； 孔隙水压力的计算说明如下，见图3。

图3－1 孔隙水压力计算示意图)(2122a b i h h p γγ-=∆ (3) i b a wi l h h p )(21γγ+= (4)2、计算工况茂和11组滑坡标高在238～390m 之间，均高于三峡水库正常运行后的最高水位175m （黄海高程），故该滑坡不涉水。

工况5：自重＋地表荷载＋20年一遇暴雨（q 全） 3、判别标准稳定性系数Fs ≥F St （滑坡稳定性安全系数）为稳定，F St ～1.05为基本稳定，1.05～1.00为欠稳定，小于1.00为不稳定。

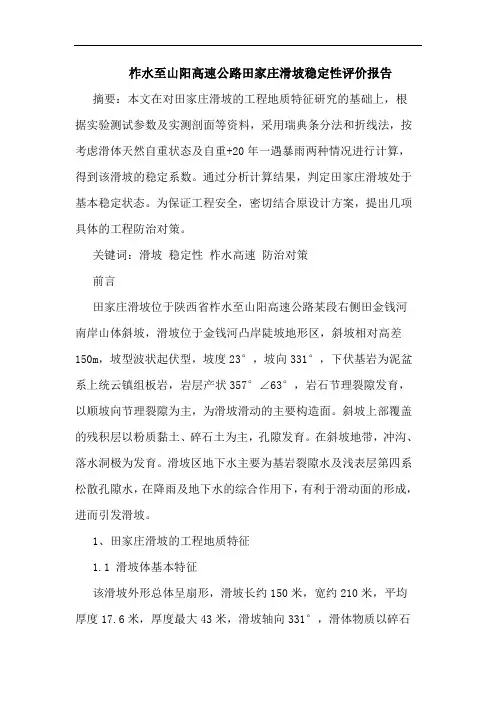

柞水至山阳高速公路田家庄滑坡稳定性评价报告摘要：本文在对田家庄滑坡的工程地质特征研究的基础上，根据实验测试参数及实测剖面等资料，采用瑞典条分法和折线法，按考虑滑体天然自重状态及自重+20年一遇暴雨两种情况进行计算，得到该滑坡的稳定系数。

通过分析计算结果，判定田家庄滑坡处于基本稳定状态。

为保证工程安全，密切结合原设计方案，提出几项具体的工程防治对策。

关键词：滑坡稳定性柞水高速防治对策前言田家庄滑坡位于陕西省柞水至山阳高速公路某段右侧田金钱河南岸山体斜坡，滑坡位于金钱河凸岸陡坡地形区，斜坡相对高差150m，坡型波状起伏型，坡度23°，坡向331°，下伏基岩为泥盆系上统云镇组板岩，岩层产状357°∠63°，岩石节理裂隙发育，以顺坡向节理裂隙为主，为滑坡滑动的主要构造面。

斜坡上部覆盖的残积层以粉质黏土、碎石土为主，孔隙发育。

在斜坡地带，冲沟、落水洞极为发育。

滑坡区地下水主要为基岩裂隙水及浅表层第四系松散孔隙水，在降雨及地下水的综合作用下，有利于滑动面的形成，进而引发滑坡。

1、田家庄滑坡的工程地质特征1.1 滑坡体基本特征该滑坡外形总体呈扇形，滑坡长约150米，宽约210米，平均厚度17.6米，厚度最大43米，滑坡轴向331°，滑体物质以碎石土为主，滑床为泥盆系基岩，滑面为基岩与残坡积土接触面，滑坡后壁呈圈椅状，高4～6m，在后壁可见滑坡镜面擦痕，坡面呈波状起伏，以缓坡为主，坡面上无裂缝发展，植被变形痕迹明显，滑坡前缘为x309公路，前缘斜坡较缓，局部有隆起现象，剪出口伸入金钱河河床，为一大型厚层牵引式基岩古滑坡。

1.2 勘查区工程地质条件（1）地层岩性勘察区出露地层主要为第四系全新统残、坡积角砾土层（q4dl ＋el），下伏泥盆系云镇组（d3y）灰色绢云母粉砂质板岩，岩层产状为357°∠63°。

各时代的地层特点分述如下：1）第四系全新统（q4）岩性为含粉质粘土角砾。

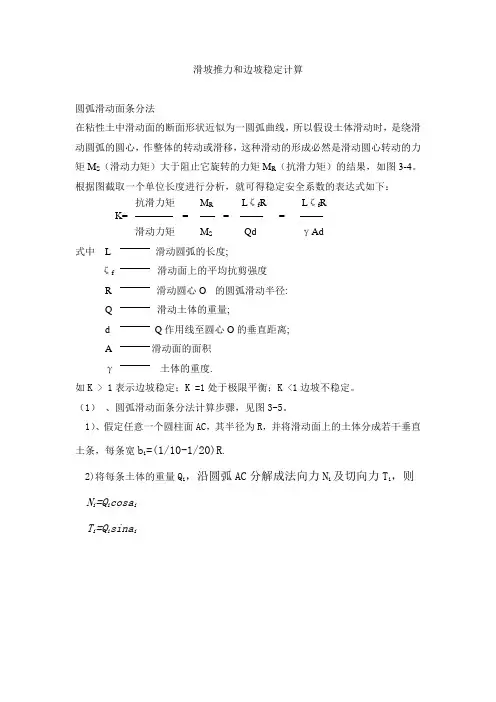

滑坡推力和边坡稳定计算
圆弧滑动面条分法
在粘性土中滑动面的断面形状近似为一圆弧曲线，所以假设土体滑动时，是绕滑动圆弧的圆心，作整体的转动或滑移，这种滑动的形成必然是滑动圆心转动的力矩M S（滑动力矩）大于阻止它旋转的力矩M R（抗滑力矩）的结果，如图3-4。

根据图截取一个单位长度进行分析，就可得稳定安全系数的表达式如下：
抗滑力矩M R Lζf R Lζf R
K= = = =
滑动力矩M S Qd γAd
式中L 滑动圆弧的长度;
ζ f 滑动面上的平均抗剪强度
R 滑动圆心O 的圆弧滑动半径:
Q 滑动土体的重量;
d Q作用线至圆心O的垂直距离;
A 滑动面的面积
γ土体的重度.
如K > 1表示边坡稳定；K =1处于极限平衡；K <1边坡不稳定。

（1）、圆弧滑动面条分法计算步骤，见图3-5。

1）、假定任意一个圆柱面AC，其半径为R，并将滑动面上的土体分成若干垂直土条，每条宽b i=(1/10-1/20)R.
2)将每条土体的重量Q i，沿圆弧AC分解成法向力N i及切向力T i，则N i=Q i cosa i
T i=Q i sina i。

浅谈公路滑坡地段路基稳定性计算摘要:在公路设计与施工过程中,介绍一种简单实用的分析滑坡地段路基稳定性的计算方法,并详细讨论了其计算分析过程,从不同滑移层面入手进行了分析计算,其成果对路堑边坡稳定性的快速分析有重要意义。

关键词:滑坡地段路基稳定性技术措施引言滑坡是在一定的地形与地质条件下由于自然或人为的因素,破坏了山坡的天然平衡状态,失去稳定的岩土在重力作用下,沿着软弱面而产生整体的、缓慢的、间歇性的滑动变形。

它导致路基边坡破坏,甚至整个路基移动。

滑坡的分类应能说明滑坡的地质成因、发生与发展的条件,以及滑坡的工程特点,以便评定其稳定性,并据以采取合适的防治措施。

分析滑坡稳定性的目的,在于预测产生滑坡的可能性,判断现有滑坡的稳定程度。

滑坡的稳定性分析方法,有工程地质调查法和力学分析法两大类。

在公路工程建设中滑坡现象时有发生,其危害程度人所共知,轻则增大工程投资,影响工期,重则掩埋设备、殃及人员生命。

因此,如何在公路工程建设中预防滑坡的发生？杜绝或减少滑坡发生的频率,这是公路工程建设者所关注的滑坡焦点问题之一。

1 工程地质调查法1.1 滑坡的发展阶段对于一般堆积岩土的滑坡,可以通过工程地质调查,按其外观形态和滑动迹象,评断它的发展阶段,以利粗略评定其稳定性。

典型的堆积型滑坡,可划分为几个发展阶段:(1)蠕动阶段——滑体与滑带(或滑动面)尚未分开,仅滑体的中后部有微动,后缘地表出现一些不连续的隐约可见的微裂隙。

由蠕动向挤压阶段过渡时,后缘裂缝开始明显,并有错距,但未贯通。

(2)挤压阶段——除抗滑地段外,滑带已形成,并有少量位移,后缘裂缝已贯通,并错开;滑体中前部被挤紧,两侧羽毛状裂缝陆续出现,但尚未贯通和撕开。

由挤压阶段向滑动阶段过渡时,两侧羽毛状裂缝已贯通,但尚未撕开,前缘出现X形微裂缝;有时在滑坡出口附近渗水、潮湿呈带状分布。

(3)滑动阶段——全部滑带已形成,整个滑体沿滑带缓慢移动,两侧羽毛状裂缝撕开,前沿出现断续的隆起裂隙,有些呈不连续的放射状裂隙;前缘和两侧斜坡不断坍塌;滑坡的出口已经形成。

滑坡稳定性系数的计算稳定性计算公式：Fs ＝∑∑-=-==-=+∏+∏1111-n 11)()(n i jn i j i in i j Tn Ti Rn Ri ψψ其中：Ri ＝ （i=1,....,n ）Ti ＝ （i=1,....,n ）ψi ＝cos(i- i+1)—sin(i- i+1)tan i+1 ψj=ψi ×ψi + 1×ψi +2…………×ψn-1 R n ＝N i tanΦi +c i L i 第i 块土体滑坡推力计算基本公式如下：P i ＝P i -1×ψi + F st ×T i —R i 式中：Fs —稳定系数W i －第i 块段滑体所受的重力（kN/m ）；R i —作用于第i 块段的抗滑力（kN/m ）；Rn —作用于第n 块段(最模块段)的抗滑力（kN/m ）；T i —作用于第i 块段的滑动面上的滑动分力（kN/m ）；Tn —作用于第n 块段（最模块段）的滑动面上的滑动分力（kN/m ）； Q i ----地震水平力，=W i *aD i ----渗透力=γw *L i * H i *cos αi *sin βi ，βi 为水面倾角ψi —第i 块段的剩余下滑力传递至i+1块段的传递系数（j=i ）； i —第i 块段滑动面倾角（º）N i —第i 块段滑动面的法向分力（kN/m ）；i —第i 块段土的内摩擦角（°）；c i —第i 块段土的粘聚力（kPa ）；)cos(cos sin i i i i i i i D Q W αβαα-++ααααϕ11-=∏n j αϕi i i i i i i i i i l c D Q W + - - - ϕ α β α α tan )] sin( sin cos [L i—第i块段滑动面的长度（m）；P i、P i-1—分别为第i块、第i-1块滑体的剩余下滑力（kN/m）F st—滑坡推力计算安全系数天然状态下稳定性系数计算表见表1-1。

关于广西大化县武城村滑坡推力计算及稳定性分析评价摘要:滑坡推力计算及稳定性分析评价以地质灾害治理过程中,需要我们经常测算,给我们提供定量的设计参数,合理市郊的开展更进一步的设计工作。

本文就该项工作的实例开展进行浅述。

关键词:滑坡推力及稳定性能超群分析评价1 计算模型与工况1.1 计算模型依据《滑坡防治工程勘查规范》(DZ/T0218—2006)确定,按危害对象等级划为三级。

根据勘查结果分析,勘查期间滑坡体整体处于暂时稳定状态,采用折线滑动法对滑坡主纵剖面(即1—1′、2—2′、3-3′剖面)进行计算时,滑坡体坡面地形线及可能滑面均简化成折线,分条块进行计算。

1.2 计算工况由于暴雨及地下水对滑坡体稳定性影响较大,在滑坡中部公路坡脚处有S1泉水出露,ZK7、ZK8及TC5测得下水位均接近地表,且滑坡体中部和滑坡剪出口(冲沟)处常年有地下泉水出露,即滑坡体的稳定性在天然条件下也受地下水的影响,因此拟采用如下两种工况对滑坡体稳定性进行计算。

(1)自重+地下水(工况Ⅱ);(2)自重+暴雨+地下水(工况Ⅲ)。

依据《滑坡防治工程勘查规范》(DZ/T0218-2006)确定该滑坡危害等级为三级,并参照《滑坡防治工程设计与施工技术规范》(DZ/T0219-2006)确定防治工程设计等级为Ⅲ级,选取安全系数KS如下:(1)设计。

工况Ⅱ:自重+地下水,KS≥1.10;(2)校核。

工况Ⅲ:自重+暴雨+地下水,KS≥1.05。

2 计算方法与参数选取2.1 计算方法根据野外调查和滑坡勘查成果分析表明,孟兀屯滑坡可能发生折线滑动,滑动面为全风化粉砂岩与强风化粉砂岩接触面处,稳定性计算采用传递系数法计算,传递系数法公式见《滑坡防治工程勘查规范》(DZ/T0218—2006)附录E,具体如下:滑坡稳定性计算公式:式中::第i条块的重量(kN/m);:第i条块内聚力(kPa);:第i条块内摩擦角(°);:第i条块滑面长度(m);:第i条块滑面倾角和地下水流向(°);A:地震加速度(单位:重力加速度g);:稳定系数;:第i块的剩余下滑力传递至第i+1块段时的传递系数(j=i),即:2.2 计算参数选取2.2.1 重度的确定根据室内土样检测结果,综合确定如下:滑坡体:可塑状粉质粘土天然重度取19.50 kN/m3,饱和重度取20.2 kN/m3;全风化粉砂岩(粉土)天然重度取19.60 kN/m3,饱和重度取20.4 kN/m3。
