下载文档原格式

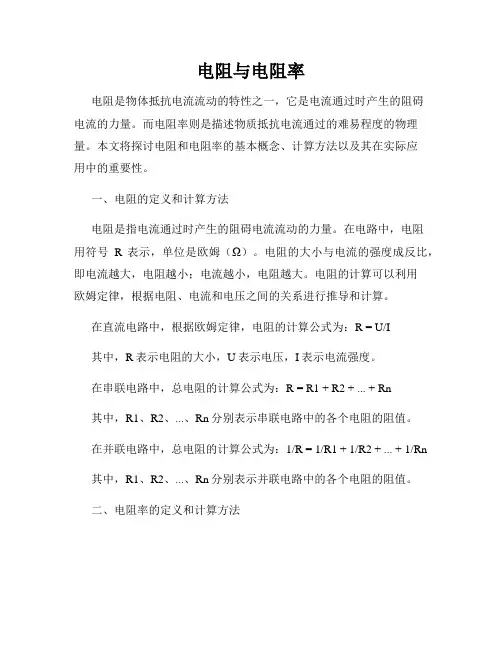

电阻与电阻率电阻是物体抵抗电流流动的特性之一，它是电流通过时产生的阻碍电流的力量。
而电阻率则是描述物质抵抗电流通过的难易程度的物理量。
本文将探讨电阻和电阻率的基本概念、计算方法以及其在实际应用中的重要性。
一、电阻的定义和计算方法电阻是指电流通过时产生的阻碍电流流动的力量。
在电路中，电阻用符号R表示，单位是欧姆（Ω）。
电阻的大小与电流的强度成反比，即电流越大，电阻越小；电流越小，电阻越大。
电阻的计算可以利用欧姆定律，根据电阻、电流和电压之间的关系进行推导和计算。
在直流电路中，根据欧姆定律，电阻的计算公式为：R = U/I其中，R表示电阻的大小，U表示电压，I表示电流强度。
在串联电路中，总电阻的计算公式为：R = R1 + R2 + ... + Rn其中，R1、R2、...、Rn分别表示串联电路中的各个电阻的阻值。
在并联电路中，总电阻的计算公式为：1/R = 1/R1 + 1/R2 + ... + 1/Rn 其中，R1、R2、...、Rn分别表示并联电路中的各个电阻的阻值。
二、电阻率的定义和计算方法电阻率是描述物质抵抗电流通过的难易程度的物理量。
它是一个与物质本身相关的物理特性，与电阻不同的是，它不依赖于物体的形状和尺寸。
电阻率用希腊字母ρ（rho）表示，单位是欧姆·米（Ω·m）。
电阻率的计算公式为：ρ = R × A/L其中，ρ表示电阻率，R表示电阻的阻值，A表示截面积，L表示电阻长度。
电阻率是材料特性的一种，不同材料的电阻率有明显差异。
例如，金属一般具有较低的电阻率，而非金属和半导体则具有较高的电阻率。
三、电阻和电阻率的实际应用电阻和电阻率是电学研究和实际应用中非常重要的概念。
它们在各个领域都有广泛的应用。
1. 电子电路设计中，电阻被广泛用于限制电流、分压、电压跟随等电路设计中。
2. 电热设备中，电阻用于发热元件的设计和制造，如电炉、电热器等。
3. 电子元件制造中，电阻被广泛应用于电路板设计和制造中，用于布线、连接等。
电阻定律引言电阻是电路中阻碍电流流动的一种物理现象，其大小受到电压和电流的影响。
电阻定律描述了电阻与电流和电压之间的关系，是电学领域中最基本的定律之一。
电阻定律的表达式电阻定律可以用数学表达式表示为：R = V/I其中，R表示电阻，单位为欧姆（Ω）；V表示电压，单位为伏特（V）；I表示电流，单位为安培（A）。
根据电阻定律可以得出，电阻与电压成正比，与电流成反比。
换句话说，当电压增大时，电阻也会增大；当电流增大时，电阻则会减小。
电阻率和电阻的关系电阻率是电阻的一个衡量指标，用于描述材料阻碍电流流动的能力。
电阻率的符号是ρ（读作rho），单位是欧姆·米（Ω·m）。
电阻率与电阻的关系可以通过以下公式计算：R = ρ * (L/A)其中，R表示电阻，ρ表示电阻率，L表示电阻器的长度，A表示电阻器的横截面积。
电阻率是材料的固有性质，不同材料具有不同的电阻率。
常见材料如铜、铝等具有较低的电阻率，是良好的导体；而橡胶、塑料等则具有较高的电阻率，是较差的导体。
应用举例电阻定律和电阻率在工程和科学领域有着广泛的应用。
电路设计在电路设计中，根据电阻定律可以计算出所需的电阻值。
利用电阻率可以选择合适的材料，以满足电路的工作要求。
电力系统电阻定律和电阻率在电力系统中也有重要的应用。
例如，电力输送线路对电流有一定的限制，通过合理设计线路的电阻和电压，可以减少能量的损耗。
电子器件电阻和电阻率的概念在电子器件设计中也扮演着重要的角色。
例如，在电路板上布线时，需要考虑电阻对信号传输的影响，选择合适的电阻值来优化电路性能。
总结电阻定律是电学中非常基础的定律之一，它描述了电阻与电流和电压之间的关系。
电阻率则是测量材料阻止电流流动能力的指标，不同材料具有不同的电阻率。
通过应用电阻定律和电阻率的原理，可以在电路设计、电力系统和电子器件等领域中实现优化和最佳设计。
电阻与电阻率的关系电阻和电阻率是电学中重要的概念，它们用于描述电流通过电路时的阻碍程度和导体材料的特性。
本文将探讨电阻与电阻率之间的关系，并介绍它们的定义、计算方法以及它们在电路中的应用。
一、电阻的定义和计算方法电阻是指导体对电流通过的阻碍程度。
它是电流和电压的比值，通常用符号R表示，单位是欧姆（Ω）。
电阻的计算方法可以根据欧姆定律进行推导，即R = V/I，其中V表示电压，I表示电流。
例如，如果在一个电路中，电压为5伏，电流为2安培，那么可以通过欧姆定律计算得出电阻为5/2 = 2.5欧姆。
二、电阻率的定义和计算方法电阻率是描述导体材料阻碍电流通过的特性的物理量。
它是导体材料的电阻和导体的截面积之比，通常用符号ρ表示，单位是欧姆·米（Ω·m）。
电阻率可以通过以下公式计算得到：ρ = R × A / L其中，R表示电阻，A表示导体的横截面积，L表示电流通过导体的长度。
三、电阻与电阻率的关系电阻和电阻率之间的关系可以通过以下公式表示：R = ρ × L / A该公式表明，电阻正比于电阻率和电流通过导体的长度，反比于导体的横截面积。
根据上述公式，可以得出以下结论：1. 导体材料的电阻率越大，相同长度和横截面积的导体具有更大的电阻。
2. 导体材料的电阻率和导体的长度成正比，即相同材料的导体，长度越长，电阻越大。
3. 导体材料的电阻率和导体的横截面积成反比，即相同材料的导体，横截面积越大，电阻越小。
四、电阻和电阻率的应用电阻和电阻率在电路中具有重要的应用价值。
它们的理论基础为电路设计、电流控制和功率管理提供了依据。
1. 电路设计：通过调整电阻的大小和电阻率，可以实现对电流的精确控制。
在电路中加入电阻可以实现电压的分压和电流的限制。
2. 电流控制：在电路中加入合适的电阻，可以限制电流的大小。
例如，为LED灯串联一个适当的电阻，可以保护LED免受过大电流的损害。
3. 功率管理：电阻和电阻率的概念在功率管理中起着关键作用。
电阻和电阻率的公式在我们的物理世界中，电阻和电阻率可是一对相当重要的“小伙伴”。
电阻就像是道路上的关卡，限制着电流的通行；而电阻率呢，则是决定这个关卡“难度”的内在因素。
先来说说电阻，它的公式是 R = U / I 。
这里的 R 代表电阻，U 是电压，I 是电流。
想象一下，电流就像是一群急匆匆赶路的小人儿，电压呢，就是在后面催促它们快走的力量。
而电阻呢，就是路上的各种障碍，比如狭窄的通道、崎岖的路面。
当电压增大时，电流这群小人儿受到的催促力量更强，想要通过的愿望就更强烈；但电阻这个障碍如果很大，电流小人儿通过的难度也就越大。
我记得有一次在实验室里，我们做了一个关于电阻的实验。
老师给我们准备了不同的电阻丝，有粗有细，有长有短。
我们要通过测量电压和电流来计算电阻。
我当时特别紧张，手心里都是汗，拿着电表的手都有点发抖。
我小心翼翼地连接电路，眼睛紧紧盯着电表的指针，生怕错过了一点点变化。
当我算出电阻值的时候，那种成就感简直无法形容。
再来说说电阻率，它的公式是ρ = RS / L 。
这里的ρ 就是电阻率，S 是导体的横截面积，L 是导体的长度。
可以把电阻率想象成材料本身的一种“脾气”，不同的材料有不同的“脾气”，也就有不同的电阻率。
比如铜，它的电阻率就比较小，所以常用在电线中，让电流能够顺畅地通过；而铁的电阻率相对较大，就不太适合用来做电线啦。
有一次我在家自己捣鼓小制作，想要用铁丝做一个简单的电路。
结果发现电流通过得特别不顺畅，灯泡也特别暗。
后来我才明白，原来是铁丝的电阻率太大了，阻碍了电流的流动。
这让我深刻地理解到，选择合适的材料对于电路的重要性。
在实际生活中，电阻和电阻率的应用可多了去了。
比如说我们家里的电器，像电热水壶、电视机，里面都有各种各样的电阻元件，通过控制电阻的大小来调节电流和功率，实现不同的功能。
还有我们的电线，为了减少电阻带来的能量损耗，都会选用电阻率小的材料。
总之，电阻和电阻率虽然看起来有点复杂，但只要我们用心去理解，多做实验，多观察生活中的现象，就能轻松掌握它们的奥秘，让物理知识为我们的生活带来更多的便利和乐趣！。
电阻与电阻定律的解析电阻是电流通过导体时产生的阻碍电流流动的现象。
电阻的大小取决于导体的物理特性以及电流通过的方式。
在本文中，我们将对电阻及电阻定律进行详细解析。
一、电阻的概念电阻是电流通过导体时的阻碍力，通常用符号R表示，单位为欧姆（Ω）。
导体中的电子在受到电压作用下运动，但受到原子结构、自由电子密度等因素的阻碍，因而形成了电阻。
导体的电阻与导体材料的物理特性和形状有关。
导体的材料电阻率ρ是一个关键因素，它表示了单位长度和单位横截面积上电阻的大小。
当导体的长度增加或截面积减小时，电阻将增加，这是由电阻公式R = ρL/A可知。

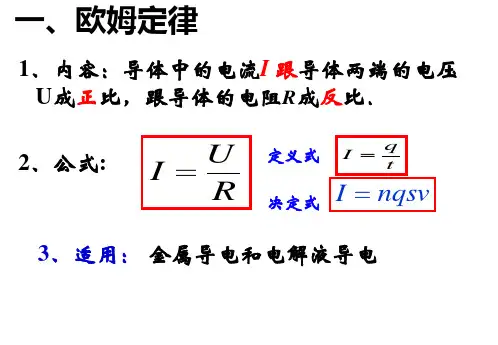

二、欧姆定律欧姆定律是描述电阻与电流、电压之间关系的基本定律。
欧姆定律表明，电阻（R）等于电流（I）与电压（V）之间的比值，即R = V/I。
根据欧姆定律，我们可以推导出其他两个变量的值，例如I = V/R和V = IR。
欧姆定律适用于各种电路和导体，包括简单的直流电路和复杂的交流电路。
当电阻不变时，电流和电压成正比。
这个关系对于电路分析和设计非常重要。
三、电阻的类型电阻的类型多种多样，根据材料和结构的不同可以分为不同的类型。
以下是几种常见的电阻类型：1. 固定电阻：由金属、合金或碳组成，阻值固定不变。
常见的有炭膜电阻、金属膜电阻等。
2. 可变电阻：阻值可以手动或自动调节，用于电路的调节和控制。
常见的有可调电阻、光敏电阻等。
3. 温度电阻：阻值与温度相关，通常用于温度测量。
最常见的是热敏电阻，其阻值随温度变化而变化。
4. 光敏电阻：阻值随光照强度变化而变化，常用于光敏元件和光控制电路。
5. 压敏电阻：阻值与施加在其上的电压变化相关，主要用于电源过压保护和电路稳定。
四、电阻的应用电阻在电路和电子设备中有广泛的应用。
以下是几个常见的应用领域：1. 电子电路：电阻用于限制电流、分压、调节信号等。
在各种电子设备中都有电阻的存在。
2. 照明设备：电阻用于限制灯泡等照明设备的电流，防止过电流损坏。
什么是电阻和电阻率？电阻是指导体或电路元件对电流流动的阻碍程度。
它是电流与电压之间关系的关键参数，通常用字母R表示。
电阻的单位是欧姆（Ω）。
电阻的存在导致电流在导体中流动时产生热量，这种现象称为电阻效应。
电阻的大小取决于导体的材料、长度、横截面积和温度。
电阻与导体的材料性质有关，不同的材料具有不同的电阻特性。
例如，金属通常具有较低的电阻，而绝缘体则具有较高的电阻。
电阻可以通过欧姆定律来描述，即电流等于电压与电阻的比值。
欧姆定律的表达式为I = V/R，其中I表示电流，V表示电压，R表示电阻。
换句话说，电流正比于电压，反比于电阻。
这意味着在相同的电压下，电阻越大，电流越小。
电阻率是指单位长度和单位横截面积的导体材料的电阻。
它是导体材料固有的特性，通常用字母ρ表示。
电阻率的单位是欧姆·米（Ω·m）。
电阻率与导体的材料有关，不同的材料具有不同的电阻率。
电阻率可以通过电阻和导体的尺寸来计算，即R = ρL/A，其中R表示电阻，ρ表示电阻率，L 表示导体的长度，A表示导体的横截面积。
这个公式说明了电阻率与电阻、长度和横截面积之间的关系。
电阻率是一种用来比较导体材料电阻大小的指标。
例如，铜具有较低的电阻率，因此在电路中常用铜导线来减小电阻；而绝缘体如橡胶具有较高的电阻率，可以用于隔离电路。
电阻和电阻率是电学中重要的概念，它们描述了电流流动的阻碍程度和导体材料的特性。
通过对电阻和电阻率的研究，可以理解电路中的能量转换和电路元件的工作原理。
它们在电子设备、电路设计和电力输送等领域具有广泛的应用。
电阻率/view/42894.htm电阻定律/view/529451.html不锈钢/view/24779.htm301L不锈钢/view/3602066.html304L不锈钢/view/2823659.html304不锈钢/view/973507.htm316L不锈钢/view/1590907.htm316不锈钢/view/2078758.htm#7比热容/view/97115.htm热量单位/view/2469318.htm/z/yj/906348.html不锈钢电解线威海云清化工开发院电解抛光专家：狄逍帆宋燕龙电话：零六三一五六二一三九六（二）电解抛光液的日常维护1.电抛光后，表面为什么会发现似未抛光的斑点或小块？原因分析：抛光前除油不彻底，表面尚附有油迹。
解决方法：选用“云清牌除油除蜡液”，1：10兑水使用，60－90℃条件下浸泡5－20分钟。
如长时间使用后应考虑更换新液。
2.抛光过后表面局部为什么有灰黑色斑块存在？原因分析：可能氧化皮未彻底除干净。
局部尚存在氧化皮。
解决方法：加大清除氧化皮力度，可选用“云清牌不锈钢氧化皮清除液”，“不锈钢氧化皮清除膏”等产品。
因除锈除氧化皮产品较多，具体适用产品可咨询威海云清化工开发院。
3.抛光后工件棱角处及尖端过腐蚀是什么原因引起的？原因分析：棱角、尖端的部位电流过大，或电解液温度过高，抛光时间过长，导致过度溶解。
解决方法：调整电流密度或溶液温度，或缩短时间。
检查电极位置，在棱角处设置屏蔽等。
4.为什么工件抛光后不光亮并呈灰暗色？分析原因：可能电化学抛光溶液已不起作用，或作用不明显。
解决方法：检查电解抛光液是否使用时间过长，质量下降，或溶液成分比例失调。
5.工件抛光后表面有白色的条纹是怎么回事？原因分析：溶液相对密度太大，液体太稠，相对密度大于1.82。
解决方法：增大溶液的搅拌程度，如果溶液相对密度太大，用水稀释至1.72。
在90~100℃条件下并加热一小时。
6.为什么抛光后表面有阴阳面，及局部无光泽的现象？原因分析：工件放置的位置没有与阴极对正，或工件互相有屏蔽。
解决方法：将工件进行适当的调整，使工件与阴极的位置适当，使电力分布合理。
7.抛光后工件表面平整光洁，但有些点或块不够光亮，或出现垂直状不亮条纹，一般是什么原因引起的？原因分析：可能是抛光后期工件表面上产生的气泡未能及时脱离并附在表面或表面有气流线路。
解决方法：提高电流密度，使析气量加大以便气泡脱附，或提高溶液的搅拌速度，增加溶液的流动。
8.零件和挂具接触点无光泽并有褐色斑点，表面其余部分都光亮是什么原因？原因分析：可能是零件与挂具的接触不良，造成电流分布不均，或零件与挂具接触点少。
解决方法：擦亮挂具接触点，使导电良好，或增大零件与挂具的接触点面积。
9.同一槽抛光的零件有的光亮，有的不亮，或者局部不亮。
原因分析：同槽抛光工件太多，致使电流分布不均匀，或者是工件之间互相重叠，屏蔽。
解决方法：减少同槽抛光工件的数量，或者注意工件的摆放位置。
10．为什么抛光零件凹入部位和零件与挂具接触点接触附近有银白色斑点？原因分析：可能是零件的凹入部位被零件本身或挂具屏蔽了。
解决方法：适当改变零件位置，使凹入部位能得到电力线或缩小电极之间距离或提高电流密度。
11.已严格按照工艺规范操作，为什么抛光后零件表面有或多或少的过腐蚀现象？原因分析：是否溶液温度过高或电流密度太大，如果溶液配制没有问题，又严格操作，则可能是抛光前的处理问题。
解决方法：严格执行电化学抛光前处理的操作，在酸洗过程中避免过腐蚀。
不要把清洗水留在零件表面，带进抛光槽。
12.“云清牌不锈钢通用电解液”为什么使用一段时间会出现泡沫？原因分析：工件表面未除油，一些油污浮在电解液表面，对操作带来了困难。
解决方法：已经出现此情况的，建议将表面的油污捞出，未出现的建议在抛光前进行除油。
13.电化学抛光液内硫酸与磷酸之间有什么关系？原因分析：硫酸较多，抛光速度过快，对金属基体可加快腐蚀，磷酸较多，可在工件表面吸附一种黏膜，亮度下降，抛光速度变慢。
当然也不排除其他因素。
解决方法：调整硫酸磷酸合适比例。
也可以选择“云清各种无铬电解添加剂”配方。
威海云清宋燕龙狄逍帆陈晴晴秦秋任应利宝海琴刘兆丽0631-5621396 5624235 5624236 5624239 14.工件抛光后表面无光泽，在浅黄色底子上有白色斑点，一般什么原因引起的？原因分析：可能是电解抛光溶液中铬酐含量过高，甚至超过1.5%。
解决方法：铬离子属于重金属离子，对人体有致癌作用，污染环境，可选用无铬抛光液。
推荐使用“云清牌不锈钢通用电解液”。
15.电解液成本核算主要是哪些？主要是电费、电解液、整流器、电解槽、极板、铜棒、加热管等。
16.不锈钢各种材质在电解抛光时电流密度是多少？与电解成本有什么关联？原因分析：在市场常规情况下不锈钢各种材质在电解液的密度为：200系列不锈钢材质电流密度在25—50安培之间，300系列不锈钢材质电流密度在15—30安培之间，400系列不锈钢材质电流密度在30—55安培之间。
解决方法：可选用“云清牌不锈钢通用电解液”200系列不锈钢材质电流密度在15—25安培之间，300系列不锈钢材质在10—15安培之间，400系列不锈钢材质在25—30之间。
电流密度越大，耗电量越大。
而在电解成本核算中，电费所占的比例很大。
17.抛光后经擦拭干净扔无光泽，有浅兰色阴影什么原因？原因分析：可能是电化学抛光液配制后，未进行加热及通电处理，或溶液操作温度偏低。
解决方案：120℃下加热电抛光液一小时或将电解液加热到规定温度。
18.抛光后无光并且有黄色斑点是什么原因引起的？原因分析：可能电化学溶液的相对密度偏小，已小于1.70。
解决方案：调整电抛光的相对密度或在80—100℃条件下加热浓缩以增大起相对密度。
或是更换新液。
威海云清宋燕龙狄逍帆陈晴晴秦秋任应利宝海琴刘兆丽0631-5621396 5624235 5624236 5624239 19.工件抛光后，为什么从槽中取出就出现褐色斑点？原因分析：可能是电抛光不够，或是时间较短。
解决方法：首先适当延长抛光时间，如果无作用，则可能是温度或者电流密度不够的问题。
20.电解时为什么容易出现打火现象？原因分析：导致这一现象有三点因素：一是挂具与工件接触点不牢固，二是电解液密度太低，三是电流密度过高。
解决方法：多换几种挂具与工件连接方法，尽量多增加挂具与工件的接触点。
如是电解液密度太低，可更换电解液，建议选用“云清牌不锈钢通用电解液”。
21.不锈钢电解液操作温度对电解抛光有什么影响？最佳温度是多少？原因分析：一般电解液使用温度为50—90℃之间，温度较低，抛光速度较慢，光亮度下降。
温度过高，液体对工件腐蚀加快，容易引起工件过腐蚀，电解液有效成分容易分解。
解决方法：温度较低应加热到规定温度，加热可使用各种加热管（如石英，钛材质加热管），长时间工作温度会上升，当温度超过90℃时应停止工作，散热可选用搅拌或冷却循环方式。
最佳使用温度是50—90℃，“云清牌不锈钢通用电解液”的最佳使用温度为50—80℃。
22.不锈钢工件表面凹凸不平，麻点呈凸状，什么原因引起的？原因分析：表面锈蚀较多，电解液只是微观腐蚀整平，较多的锈蚀电解液不能完全清除，如延长抛光时间，大量铁离子沉入电解液底部，降低电解液使用寿命。
解决方法：将工件表面的锈蚀清除干净。
推荐使用“云清牌不锈钢活化液”，“除锈水”，“氧化皮清除液”等产品进行清洗除锈。
23.影响电化学抛光的主要因素有哪些？温度，时间，工件材质，电解质，电压，电流，工件摆放位置。
24.在做不锈钢电解抛光时，表面吸附一层浅红色物质，再次放入电解液会有短时间的反应，什么原因？原因分析：用铜挂具，铜离子进入电解液吸附到阳极表面，影响抛光质量，再次放入会有短时间反应是因为电解液将工件表面的铜离子溶解了。
解决方法：选用钛挂具，在夹具裸露处用聚氯乙烯树脂烘烤成膜，在接触点刮去绝缘膜，漏出金属以利于导电。
25.阴阳极的最佳面积比是多少？阳极比阴极为1：2—3.5之间。
26.两极最佳极距是多少？阴极距阳极最佳距离为10—30厘米。
27.云清牌不锈钢通用电解抛光液在老化后怎样维护？云清牌不锈钢通用电解液老化后可以添加硫酸（密度为1.84），添加量为槽液重量的6%，或是参考386A•H/L. 28.初次进行电解抛光，不仅没有抛出亮度，而且工件表面全部变成黑色或灰色，是什么原因引起的？原因分析：发生这种现象一般是两极接反了，接反后铅板成正极溶解，工件成阴极吸附，工件溶解在溶液中的铁镍铬离子吸附在工件表面，形成了一层结合力不好的膜层。
解决方法：将正负极重新连接，阳极接正极，阴极接负极。
316L不锈钢电解线，316不锈钢电解线，304L不锈钢电解线，304不锈钢电解线，303不锈钢电解线，302不锈钢电解线，301不锈钢电解线，201不锈钢电解线，410不锈钢电解线，420不锈钢电解线，430不锈钢电解线不锈钢电解线用途：304L不锈钢电解线，304不锈钢电解线，310不锈钢电解线，303不锈钢电解线，302不锈钢电解线，301不锈钢电解线，202不锈钢电解线，201不锈钢电解线，410不锈钢电解线，420不锈钢电解线，430不锈钢电解线316L不锈钢电解线：316不锈钢中含钼且含碳量低，在海洋中和化学工业环境中的抗点腐蚀能力大大地优于304不锈钢！（316L低碳、316N含氮高强度高、316F 不锈钢含硫量较高，易削不锈钢。
304L不锈钢电解线：作为低碳的304钢，在一般情况下，耐腐蚀性与304相似，但在焊接后或者消除应力后，其抗晶界腐蚀能力优秀，在未进行热处理情况下，也能保持良好的耐腐蚀性。
304不锈钢电解线：具有良好的耐蚀性，耐热性，低温强度和机械特性，冲压，弯曲等热加工性好，无热处理硬化现象。
用途：餐具，橱柜，锅炉，汽车配件，医疗器具，建材，食品工业（使用温度-196°C-700°C) 310不锈钢电解线：主要特点是:耐高温,一般使用锅炉内,汽车排气管.其他性能一般. 303不锈钢电解线：通过添加少量的硫、磷使其较304更易切削加工，其他性能与与304相似。
302不锈钢电解线：302不锈钢棒广泛用于汽车配件、航空、航天五金工具，化工。
具体如下：工艺品，轴承，滑花，医疗仪器，电器等。
特性：302不锈钢球属于奥氏体型钢，与304比较接近，但是302的硬度更高一些，HRC≤28，具有良好的防锈及防腐性301不锈钢电解线：延展性好，用于成型产品。
也可通过机械加工使其迅速硬化。
焊接性好。
抗磨性和疲劳强度优于304不锈钢。
202不锈钢电解线：属于铬-镍-锰奥氏体不锈钢，性能优于201不锈钢201不锈钢电解线：属于铬-镍-锰奥氏体不锈钢，磁性比较低410不锈钢电解线：属于马氏体（高强度铬钢），耐磨性好，抗腐蚀性较差。
