欧姆接触

形成欧姆接触的方法：
形成欧姆接触的方法有三种。

选择合适电阻,使金属与半导体之间不形成势垒而形成表面积累层。

但由于表面态存在,是半导体表面总有一个耗尽层,且不受金属的影响,所以实质上选用的是低势垒欧姆接触。

选取的原则:从理论上讲,金属的功函数必须小于n型半导体的功函数,或大于p型半导体的功函数。

半导体表面喷砂或粗磨,产生大量的缺陷,形成复合中心,是表面耗尽区的复合成为控制电流的主要机构,接触电阻大大降低,近似称为欧姆接触。

在靠近金属的半导体表面薄层用一定工艺方法形成高掺杂层,使半导体与金属接触时形成的表面耗尽层很薄,以至发生隧道效应。

具有较小的接触电阻,获得接近理想的欧姆电阻。

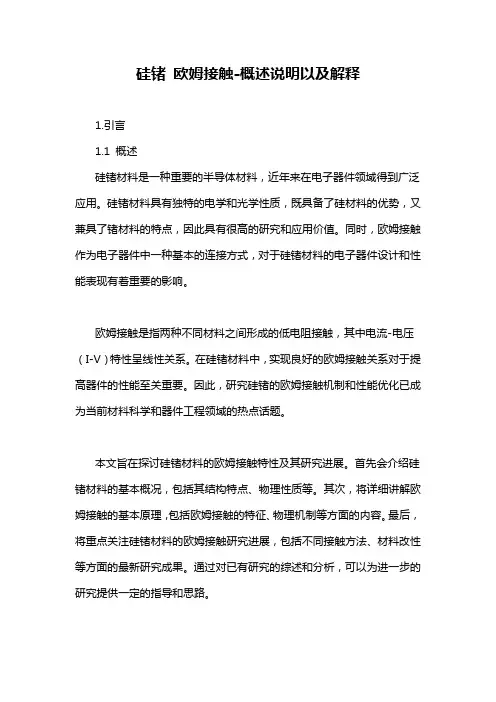

硅锗欧姆接触-概述说明以及解释1.引言1.1 概述硅锗材料是一种重要的半导体材料，近年来在电子器件领域得到广泛应用。

硅锗材料具有独特的电学和光学性质，既具备了硅材料的优势，又兼具了锗材料的特点，因此具有很高的研究和应用价值。

同时，欧姆接触作为电子器件中一种基本的连接方式，对于硅锗材料的电子器件设计和性能表现有着重要的影响。

欧姆接触是指两种不同材料之间形成的低电阻接触，其中电流-电压（I-V）特性呈线性关系。

在硅锗材料中，实现良好的欧姆接触关系对于提高器件的性能至关重要。

因此，研究硅锗的欧姆接触机制和性能优化已成为当前材料科学和器件工程领域的热点话题。

本文旨在探讨硅锗材料的欧姆接触特性及其研究进展。

首先会介绍硅锗材料的基本概况，包括其结构特点、物理性质等。

其次，将详细讲解欧姆接触的基本原理，包括欧姆接触的特征、物理机制等方面的内容。

最后，将重点关注硅锗材料的欧姆接触研究进展，包括不同接触方法、材料改性等方面的最新研究成果。

通过对已有研究的综述和分析，可以为进一步的研究提供一定的指导和思路。

通过本文对硅锗材料的欧姆接触进行深入的研究和理解，可以为硅锗材料在电子器件领域的应用提供重要的理论和实验基础。

同时，对未来硅锗材料的欧姆接触研究方向进行展望，也将为该领域的科学家和工程师提供一些有益的借鉴和启示。

综上所述，本文将以概述硅锗材料以及欧姆接触的研究进展为主线，希望为读者提供全面而系统的关于硅锗材料欧姆接触方面的知识，推动相关领域的研究发展，促进相关技术的应用和推广。

文章结构部分的内容可以按照以下方式编写：1.2 文章结构本文将围绕硅锗材料和欧姆接触展开讨论。

文章共分为三个部分：引言、正文和结论。

在引言部分，我们首先会对硅锗材料和欧姆接触进行概述，介绍其基本特性和重要性。

接着，我们将阐明文章的结构和目的，为读者提供一个整体的框架。

正文部分将详细介绍硅锗材料的特点和性质，并着重介绍欧姆接触的基本原理。

我们将深入探讨硅锗欧姆接触在材料科学和电子技术领域的研究进展，包括不同实验方法、制备工艺、表征技术以及应用领域等方面的内容。

金属与半导体接触后如何形成欧姆接触概述说明以及解释1. 引言1.1 概述金属与半导体接触后形成欧姆接触是实现电子器件正常工作的重要环节。

在现代电子技术中，金属与半导体之间的接触被广泛应用于各种电子器件中，如晶体管、二极管和集成电路等。

欧姆接触具有低接触电阻和稳定的电流传输特性，能够有效地实现金属与半导体之间的正常电荷传输。

因此，深入研究金属与半导体接触后形成欧姆接触的原理以及相关研究进展对于提高器件性能和发展新型器件具有重要意义。

1.2 文章结构本文将依次介绍金属与半导体相互作用原理、能带理论和费米能级对接触性质的影响、杂质浓度与载流子浓度之间的关系等方面内容。

随后，将详细讨论欧姆接触形成过程的研究进展，包括材料表面处理方法对欧姆接触的影响、接触面积和接触压力对欧姆接触性质的影响，以及界面反应动力学和电荷传输机制的研究进展。

接着介绍了欧姆接触测试方法及常用技术手段，并分析讨论了典型金属与半导体材料欧姆接触实验结果。

最后，总结实验结果并解释欧姆接触机制，同时指出目前研究中存在的不足并提出未来研究方向。

1.3 目的本文旨在系统地介绍金属与半导体接触后形成欧姆接触的原理、过程研究进展以及相关实验方法与结果分析。

通过深入探讨金属与半导体之间的相互作用机制、能带理论和费米能级对接触性质的影响以及杂质浓度与载流子浓度之间的关系，有助于提高对欧姆接触形成过程的理解。

此外，通过探索不同材料表面处理方法、接触面积和压力对欧姆接触性质的影响，并结合界面反应动力学和电荷传输机制等研究进展，可以为优化实验参数提供指导，并改善金属与半导体的欧姆接触质量。

最终，通过总结实验结果和展望未来研究方向，加深对欧姆接触机制的认识并进一步推动相关领域的发展。

2. 金属与半导体接触形成欧姆接触的原理2.1 金属与半导体相互作用金属和半导体之间的接触产生的电子传输是形成欧姆接触的基础。

当金属与半导体接触时，其能带结构和载流子浓度会发生变化，从而影响了电子在界面上的传输性质。

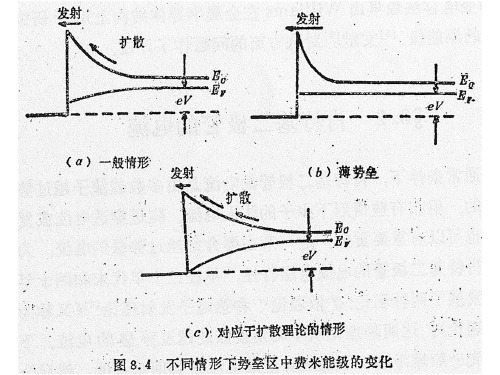

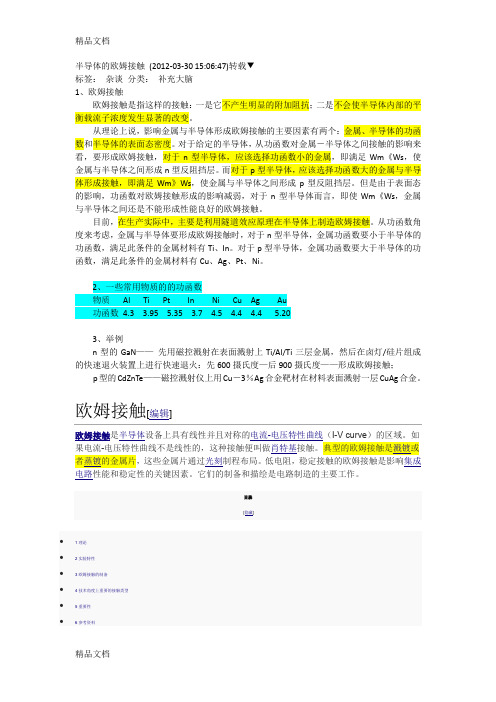

半导体的欧姆接触(2012-03-30 15:06:47)转载▼标签：杂谈分类：补充大脑1、欧姆接触欧姆接触是指这样的接触：一是它不产生明显的附加阻抗；二是不会使半导体内部的平衡载流子浓度发生显著的改变。

从理论上说，影响金属与半导体形成欧姆接触的主要因素有两个：金属、半导体的功函数和半导体的表面态密度。

对于给定的半导体，从功函数对金属－半导体之间接触的影响来看，要形成欧姆接触，对于n型半导体，应该选择功函数小的金属，即满足Wm《Ws，使金属与半导体之间形成n型反阻挡层。

而对于p型半导体，应该选择功函数大的金属与半导体形成接触，即满足Wm》Ws，使金属与半导体之间形成p型反阻挡层。

但是由于表面态的影响，功函数对欧姆接触形成的影响减弱，对于n型半导体而言，即使Wm《Ws，金属与半导体之间还是不能形成性能良好的欧姆接触。

目前，在生产实际中，主要是利用隧道效应原理在半导体上制造欧姆接触。

从功函数角度来考虑，金属与半导体要形成欧姆接触时，对于n型半导体，金属功函数要小于半导体的功函数，满足此条件的金属材料有Ti、In。

对于p型半导体，金属功函数要大于半导体的功函数，满足此条件的金属材料有Cu、Ag、Pt、Ni。

2、一些常用物质的的功函数物质Al Ti Pt In Ni Cu Ag Au功函数4.3 3.95 5.35 3.7 4.5 4.4 4.4 5.203、举例n型的GaN——先用磁控溅射在表面溅射上Ti/Al/Ti三层金属，然后在卤灯/硅片组成的快速退火装置上进行快速退火：先600摄氏度—后900摄氏度——形成欧姆接触；p型的CdZnTe——磁控溅射仪上用Cu－3％Ag合金靶材在材料表面溅射一层CuAg合金。

欧姆接触[编辑]欧姆接触是半导体设备上具有线性并且对称的果电流-这些金属片通过光刻制程布局。

低电阻，稳定接触的欧姆接触是影响集成电路性能和稳定性的关键因素。

它们的制备和描绘是电路制造的主要工作。

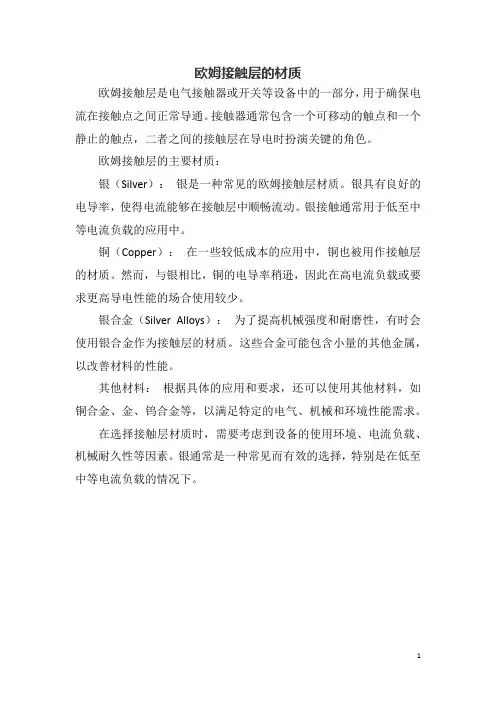

欧姆接触层的材质
欧姆接触层是电气接触器或开关等设备中的一部分，用于确保电流在接触点之间正常导通。

接触器通常包含一个可移动的触点和一个静止的触点，二者之间的接触层在导电时扮演关键的角色。

欧姆接触层的主要材质：
银（Silver）：银是一种常见的欧姆接触层材质。

银具有良好的电导率，使得电流能够在接触层中顺畅流动。

银接触通常用于低至中等电流负载的应用中。

铜（Copper）：在一些较低成本的应用中，铜也被用作接触层的材质。

然而，与银相比，铜的电导率稍逊，因此在高电流负载或要求更高导电性能的场合使用较少。

银合金（Silver Alloys）：为了提高机械强度和耐磨性，有时会使用银合金作为接触层的材质。

这些合金可能包含小量的其他金属，以改善材料的性能。

其他材料：根据具体的应用和要求，还可以使用其他材料，如铜合金、金、钨合金等，以满足特定的电气、机械和环境性能需求。

在选择接触层材质时，需要考虑到设备的使用环境、电流负载、机械耐久性等因素。

银通常是一种常见而有效的选择，特别是在低至中等电流负载的情况下。

1。

为p型si半导体设计欧姆接触欧姆接触是一种电子学现象，是指当两个电极之间的接触电阻随着加入的电压增大而变小。

在半导体器件制造中，欧姆接触被广泛应用于p型和n型半导体器件的电极制作中。

本文将针对p型Si半导体的欧姆接触设计进行详细探讨。

1. 欧姆接触原理欧姆接触的原理可以通过欧姆定律来解释。

欧姆定律是指电流$I$与电压$V$之间的关系，即$I=V/R$，其中$R$为电阻。

在欧姆接触中，当两个接触金属与半导体接触时，接触电阻$R$会随着电压的升高而减小，这是因为当电压升高时，电子在金属外壳中的热运动增强，进一步促进更多电子从半导体向金属流动，从而导致接触电阻降低。

2. p型Si半导体欧姆接触设计在p型Si半导体的欧姆接触设计中，我们需要考虑以下因素：2.1 金属材料的选择选择合适的金属材料是欧姆接触设计中最关键的一步。

常用的金属材料包括Ti、Cr、Al和Au等。

Ti和Cr的粘附性强，可以很好地粘附到p型Si表面，并且它们的电学性能也比较适合制作欧姆接触。

而Al和Au的电学性能更优秀，但由于它们的粘附性不够强，需要在它们之上涂覆一层Ti或Cr来增强粘附力。

对于p型Si半导体的欧姆接触设计，建议选择Ti或Cr材料。

2.2 洁净度的保证在欧姆接触制作过程中，确保器件表面的洁净度是非常重要的。

因为器件表面的杂质和污染物会对接触电极的制造和性能产生很大影响。

需要在制作欧姆接触前，充分保证p型Si表面的洁净度。

2.3 接触面积的控制接触面积的大小会直接影响欧姆接触的电学特性。

一般来讲，接触面积越大，电流密度就越小，接触电阻就越小。

在设计欧姆接触时，需要合理控制接触面积，以达到最佳电学性能。

2.4 热处理的优化在欧姆接触制作过程中，热处理是一个非常重要的步骤。

热处理可以改善接触金属与p型Si之间的界面特性，促进更好的电子传输。

在制作欧姆接触时，需要对热处理的参数进行优化，以获得最佳的电学性能。

在设计p型Si半导体的欧姆接触时，需要考虑金属材料的选择、洁净度的保证、接触面积的控制以及热处理的优化等因素。

mosfet 欧姆接触
MOSFET是一种重要的半导体器件，在电子电路中有着广泛的应用。

而MOSFET的欧姆接触是指通过材料间的接触来改变器件的电学特性。

下面将为大家分步骤介绍MOSFET欧姆接触的相关知识。

第一步：了解欧姆接触的概念
欧姆接触也称为欧姆联系，是指通过两种不同材料之间的直接接触来形成一个电子的通道，从而改变电子流的性质的现象。

在半导体器件中，欧姆接触是用于连接不同的材料，以实现多种电学性质的重要方法。

第二步：认识MOSFET的基本构造和工作原理
MOSFET器件是由源极、漏极和栅极三部分组成。

当栅极电压变化时，会影响介质层的电场分布，从而控制了介质层下方导电层的电性能。

当栅源电压为零时，MOSFET器件处于正常工作状态，电流可以在源极和漏极之间自由穿行。

第三步：深入了解MOSFET欧姆接触
MOSFET的欧姆接触是指把金属电极电气地连接到半导体晶体管的漏极和源极上。

通过金属电极和半导体之间的接触，改变了器件的电学特性。

在欧姆接触中，电子流可以直接穿过金属电极和半导体之间的接触界面，增加了器件的导电性能。

第四步：MOSFET欧姆接触的优点
MOSFET欧姆接触的优点是可以简化电路设计，减小了器件的体积和功耗。

此外，欧姆接触还可以提高器件的负载能力和稳定性。

这使得MOSFET器件更适合用于各种高频、高压、高温等特殊场合的电子电路中。

综上所述，MOSFET的欧姆接触是一种重要的电子器件设计方法，可以用于改变器件的电学特性以满足各种设计要求。

因此，掌握MOSFET欧姆接触的相关知识对于电子工程师来说是十分重要的。

1.1 金属-半导体接触的基本原理金属-半导体接触（金半接触）是制作半导体器件中十分重要的问题，接触情况直接影响到器件的性能。

从性质上可以将金属-半导体接触分为肖特基接触和欧姆接触。

肖特基接触的特点是接触区的电流-电压特性是非线性的，呈现出二极管的特性，因而具有整流效应，所以肖特基接触又叫整流接触。

欧姆接触的特点是不产生明显的附加阻抗，而且不会使半导体内部的平衡载流子浓度产生明显的改变。

理想的欧姆接触的接触电阻与半导体器件相比应当很小，当有电流通过时，欧姆接触上的电压降应当远小于半导体器件本身的电压降，因而这种接触不会影响器件的电流-电压特性[1]。

下面将从理论上对金属-半导体接触进行简要的分析。

1.2欧姆接触本章1.1节中提到，当金属-半导体接触的接触区的I-V曲线是线性的，并且接触电阻相对于半导体体电阻可以忽略不计时，则可被定义为欧姆接触（ohmic contact）[1]。

良好的欧姆接触并不会降低器件的性能，并且当有电流通过时产生的电压降比器件上的电压降还要小。

1.2.1欧姆接触的评价标准良好的欧姆接触的评价标准是[4]：1)接触电阻很低，以至于不会影响器件的欧姆特性，即不会影响器件I-V的线性关系。

对于器件电阻较高的情况下（例如LED器件等），可以允许有较大的接触电阻。

但是目前随着器件小型化的发展，要求的接触电阻要更小。

2)热稳定性要高，包括在器件加工过程和使用过程中的热稳定性。

在热循环的作用下，欧姆接触应该保持一个比较稳定的状态，即接触电阻的变化要小，尽可能地保持一个稳定的数值。

3)欧姆接触的表面质量要好，且金属电极的黏附强度要高。

金属在半导体中的水平扩散和垂直扩散的深度要尽可能浅，金属表面电阻也要足够低。

1.2.3欧姆接触电极的制作要点上节指出，制作欧姆接触时，可以提高掺杂浓度或降低势垒高度，或者两者并用。

这就为如何制得良好的欧姆接触提供了指导。

主要有以下方面：1)半导体衬底材料的选择掺杂浓度越高的衬底越容易形成欧姆接触。
