第二章 多自由度模态分析理论

1.复习模态分析理论1.1单自由度系统频响函数（幅频、相频、实频与虚频、品质因子等）系统的脉冲响应函数h(t)与系统的频响函数H()是一对傅里叶变换对，与系统的传递函数H(s)是一对拉普拉斯变换对。

即有：复频率响应的实部复频率响应的虚部单自由度系统频响函数的各种表达式及其特征，对频响函数特征的描述采用的几种表达式1）幅频图：幅值与频率之间的关系曲线2）相频图：相位与频率之间的关系曲线3）实频图：实部与频率之间的关系曲线4）虚频图：虚部与频率之间的关系曲线5）矢端轨迹图（Nyquist图）1.2单自由度结构阻尼系统频响函数的各种表达形式频响函数的基本表达式：频响函数的极坐标表达式：，—幅频特性，—相频特性。

频响函数的直角坐标表达式：，—实频特性，—虚频特性频响函数的矢量表达式：1.3单自由度结构阻尼系统频响函数各种表达式图形及数字特征Nyquist图：无论阻尼多大，半功率点总位于水平直径两端，半功率点之间的曲线范围相当大，共振区在Nyquist图上最易反映出来，故用Nyquist图作参数识别较好。

对数幅频图：Bode图不仅能在很宽频段内反映系统的幅频特性而且能将低频段和高频段内幅频特性用最突出的特征反映出来。

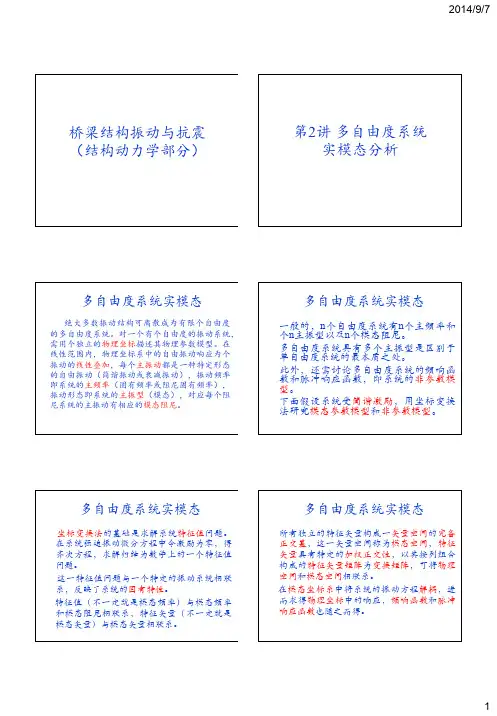

2.预习多自由度系统振动响应2.1实模态分析对一个有n个自由度的振动系统，需用n个独立的物理坐标描述其物理参数模型。

在线性范围内，物理坐标系中的自由振动响应为n个主振动的线性叠加，每个主振动都是一种特定形态的自由振动（简谐振动或衰减振动），振动频率即系统的主频率（固有频率或阻尼固有频率），振动形态即系统的主振型（模态或固有振型），对应每个阻尼系统的主振型有相应的模态阻尼。

本节用模态坐标法研究模态参数模型和非参数模型。

坐标变换法的基础是求解系统特征值问题。

特征值与模态频率和模态阻尼有关（不一定就是模态频率）特征矢量与模态矢量相联系（不一定就是模态矢量）。

对无阻尼和比例阻尼系统，表示系统主振型的模态矢量实数矢量，故称实模态系统，相应的模态分析过程是实模态分析。

多自由度系统的振动模态分析振动是物体在受到外界作用力或受到初始扰动后产生的周期性运动。

在工程领域中，多自由度系统的振动模态分析是一项重要的研究内容。

本文将介绍多自由度系统的振动模态分析的基本原理和方法。

一、多自由度系统的定义多自由度系统是指由多个相互连接的质点组成的系统。

每个质点都可以在三个坐标方向上自由运动，因此系统的自由度就是质点的个数乘以每个质点的自由度。

多自由度系统的振动模态分析可以帮助我们了解系统的固有振动特性，为工程设计和结构优化提供依据。

二、振动模态的概念振动模态是指多自由度系统在固有频率下的振动形态。

每个固有频率对应一个振动模态，振动模态的数量等于系统的自由度。

振动模态分析可以帮助我们确定系统在不同频率下的振动特性，从而预测系统的响应和寻找可能的共振点。

三、振动模态分析的方法1. 模态分析方法模态分析是一种通过数学方法求解系统的固有频率和振动模态的方法。

常用的模态分析方法包括有限元法、模态超级位置法等。

有限元法是一种基于离散化的方法，将系统分割成有限个小单元，通过求解每个单元的振动特性，最终得到整个系统的振动模态。

模态超级位置法是一种基于物理原理的方法，通过测量系统在不同频率下的振动响应，推导出系统的振动模态。

2. 模态参数的计算模态参数是指描述振动模态特性的参数，包括固有频率、振型、振幅等。

模态参数的计算可以通过实验测量和数值模拟两种方法。

实验测量是通过激励系统，测量系统在不同频率下的振动响应，并通过信号处理和频谱分析等方法计算出模态参数。

数值模拟是通过建立系统的数学模型，利用计算机仿真软件求解系统的振动模态。

四、振动模态分析的应用振动模态分析在工程领域有广泛的应用。

首先，振动模态分析可以帮助工程师了解系统的固有振动特性，从而优化设计和改善结构。

其次，振动模态分析可以用于故障诊断和预测，通过对系统的振动模态进行监测和分析，可以判断系统是否存在异常或潜在故障。

此外，振动模态分析还可以应用于声学工程、航天工程、汽车工程等领域。

多自由度振动系统分析引言：振动是物体在受到外力作用后，由于其固有特性而产生的周期性运动。

在实际生活和工程中，我们经常会遇到各种各样的振动现象，如桥梁的振动、机械系统的振动等。

而多自由度振动系统是一种复杂的振动系统，其分析和研究对于我们理解振动现象的本质和设计工程中的振动控制至关重要。

一、多自由度振动系统的基本概念多自由度振动系统是指由多个质点组成的振动系统，每个质点都可以在空间中自由运动。

在这种系统中，每个质点都有其自身的质量、刚度和阻尼等特性。

多自由度振动系统的运动方程可以通过牛顿第二定律推导得到，其中包括了每个质点的加速度、速度和位移等信息。

二、多自由度振动系统的分析方法1. 模态分析模态分析是一种常用的多自由度振动系统分析方法。

它通过求解系统的特征值和特征向量，得到系统的固有频率和振型。

在模态分析中，我们可以利用拉格朗日方程对系统进行建模，并通过数学方法求解得到系统的模态参数。

模态分析可以帮助我们理解系统的固有特性，如共振频率、振动模态等。

2. 频域分析频域分析是一种基于傅里叶变换的多自由度振动系统分析方法。

通过将系统的运动方程转化为频域中的复数形式，我们可以得到系统在不同频率下的响应。

频域分析可以帮助我们研究系统在不同频率下的振动特性，如频率响应函数、频谱等。

3. 时域分析时域分析是一种基于时间的多自由度振动系统分析方法。

它通过求解系统的运动方程，得到系统在不同时间下的响应。

时域分析可以帮助我们研究系统的动态特性，如振动幅值、振动周期等。

三、多自由度振动系统的应用多自由度振动系统的分析和研究在工程领域有着广泛的应用。

例如，在桥梁工程中，我们需要对桥梁的振动特性进行分析，以确保桥梁在自然灾害或车流等外力作用下的安全性。

在机械工程中，我们需要对复杂机械系统的振动进行分析，以减少系统的振动噪声和提高系统的稳定性。

此外，多自由度振动系统的分析方法还可以应用于建筑结构、航空航天等领域。

结论：多自由度振动系统的分析对于我们理解振动现象的本质和设计工程中的振动控制至关重要。

多自由度振动系统的特征值问题与模态分析自由度是描述物体运动状态的重要概念，而多自由度振动系统则是指由多个物体组成的振动系统。

在工程领域中，多自由度振动系统的特征值问题与模态分析是非常重要的研究内容。

特征值问题是指在多自由度振动系统中，寻找系统的固有振动频率和振动模态的问题。

对于一个n自由度振动系统，其特征值问题可以表示为：[K] {x} + [M] {x} = \lambda [M] {x}其中[K]是系统的刚度矩阵，[M]是系统的质量矩阵，{x}是系统的振动位移向量，\lambda是特征值。

解特征值问题可以得到系统的特征值和特征向量，从而确定系统的固有振动频率和振动模态。

在解特征值问题时，常常采用模态分析的方法。

模态分析是一种将多自由度振动系统的特征值问题转化为一组独立振动模态的方法。

通过模态分析，可以得到系统的振动模态和相应的特征值。

振动模态是指系统在不同频率下的振动形态，而特征值则代表了系统的固有振动频率。

在进行模态分析时，通常需要进行模态求解和模态分解两个步骤。

模态求解是指求解特征值问题，得到系统的特征值和特征向量。

而模态分解则是将系统的振动模态表示为一组独立的振动模态，通常采用线性组合的形式表示。

在实际工程中，多自由度振动系统的特征值问题和模态分析具有广泛的应用。

例如，在建筑结构设计中，通过模态分析可以确定结构的固有振动频率，从而避免共振现象的发生。

在机械系统中，通过模态分析可以评估系统的动态性能和稳定性。

在航天器设计中，模态分析可以帮助设计师优化结构，提高航天器的抗振能力。

总之，多自由度振动系统的特征值问题与模态分析是工程领域中重要的研究内容。

通过解特征值问题和进行模态分析，可以得到系统的固有振动频率和振动模态，从而对系统的振动特性进行分析和优化。

在实际应用中，特征值问题和模态分析对于工程设计和结构分析具有重要的意义。

模态分析与振动测试技术固体力学S0902015李鹏飞模态分析与振动测试技术模态分析的理论基础是在机械阻抗与导纳的概念上发展起来的。

近二十多年来，模态分析理论吸取了振动理论、信号分析、数据处理数理统计以及自动控制理论中的有关“营养”，结合自身内容的发展，形成了一套独特的理论，为模态分析及参数识别技术的发展奠定了理论基础。

一、单自由度模态分析单自由度系统是最基本的振动系统。

虽然实际结构均为多自由度系统，但单自由度系统的分析能揭示振动系统很多基本的特性。

由于他简单，因此常常作为振动分析的基础。

从单自由度系统的分析出发分析系统的频响函数，将使我们便于分析和深刻理解他的基本特性。

对于线性的多自由度系统常常可以看成为许多单自由度系统特性的线性叠加。

二、多自由度系统模态分析对于多自由度系统频响函数数学表达式有很多种，一般可以根据一个实际系统来讨论，给出一种形式；也可根据问题的要求来讨论，给出其他不同的形式。

为了课程的紧凑，直接联系本课程的模态分析问题，我们就直接讨论多自由度系统通过频响函数表达形式的模态参数和模态分析。

即多自由度系统模态参数与模态分析。

多自由度系统模态分析将主要用矩阵分析方法来进行。

我们以N个自由度的比例阻尼系统作为讨论的对象。

然后将所分析的结果推广到其他阻尼形式的系统。

设所研究的系统为N个自由度的定常系统。

其运动微分方程为：MX CX KX 二F （2—1）式中M , C，K分别为系统的质量、阻尼及刚度矩阵。

均为（N N ）阶矩阵。

并且M及K矩阵为实系数对称矩阵，而其中质量矩阵M是正定矩阵，刚度矩阵K对于无刚体运动的约束系统是正定的；对于有刚体运动的自由系统则是半正定的。

当阻尼为比例阻尼时，阻尼矩阵C为对称矩阵（上述是解耦条件）X及F分别为系统的位移响应向量及激励力向量，均为N 1阶矩阵。

即X（2— 1）式是用系统的物理坐标X 、X 、X 描述的运动方程组。

在其每一 个方程中均包含系统各点的物理坐标，因此是一组耦合方程（请大家想象一下其 展开式）。

结构动力学中的模态分析和多自由度系统
结构动力学是力学中的一个分支，研究的是结构在外界载荷作
用下的动力响应和变形。

而模态分析是结构动力学中常用的分析
方法之一，它可以帮助我们深入了解结构的固有特性和动力响应。

在多自由度系统中，模态分析更是必不可少的方法之一。

一、模态分析的原理和方法
模态可以理解为结构在其内部和外部刺激或载荷下，自然振动
的特征方程根的值，也叫固有频率。

模态分析旨在通过求解结构
的特征值和特征向量来研究结构的固有特性。

具体的分析方法可
以分为三步：建立结构模型，求解结构特征值和特征向量，利用
特征值和特征向量进行分析。

二、模态分析的应用
在结构工程中，模态分析有广泛的应用。

首先，在结构设计阶段，我们可以通过模态分析确定结构的自然振动模型，确保结构
固有频率超出工作载荷频率，避免发生共振。

此外，模态分析还
可以帮助优化结构材料、结构形式及构件设计等方面。

在结构运
行和维护阶段，模态分析可以用于诊断结构的损伤，预测结构的
剩余寿命等。

三、多自由度系统和模态分析
多自由度系统指的是系统中有多个自由度，其模态分析和单自
由度系统有相似之处，但分析复杂度更高，需要运用更复杂的数
学模型和方法。

对于多自由度系统，我们可以利用有限元法建立
数学模型进行模拟分析，求解结构特征值和特征向量。

总之，在结构设计、分析和维护过程中，模态分析是一种十分
重要的手段。

通过模态分析，我们可以深入了解结构的固有特性，为结构设计和运行提供更可靠的保障。

精心整理模态分析指的是以振动理论为基础、以模态参数为目标的分析方法。

首先建立结构的物理参数模型，即以质量、阻尼、刚度为参数的关于位移的振动微分方程；其次是研究其特征值问题，求得特征对（特征值和特征矢量），进而得到模态参数模型，即系统的模态频率、模态22¨330m 0z k 2k k z 000m 0k k z 0z +--=⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥-⎣⎦⎣⎦⎣⎦⎣⎦⎢⎥⎣⎦（9） 定义主振型由于是无阻尼系统，因此系统守恒，系统存在振动主振型。

主振型意味着各物理坐标振动的相位角不是同相（相差0o ）就是反相位（相差180o ），即同时达到平衡位置和最大位置。

主振型定义如下：()i i j ωt+i i sin ωt+=Im(e )φφi mi mi z =z z （10）其中为第i 阶频率下，各自有度的位移矢量，为第i 个特征矢量，表示第i 阶固有频率下的振型，i ω为第i 阶频率下的第i 个特征值，i φ为（去除项化简得以矩阵的形式展开得：2i 2i mi 2i k-ωm -k 0-k 2k-ωm -k z =00-k k-ωm ⎡⎤⎢⎥⎢⎥⎢⎥⎣⎦（15）有非零解，则2i 2i 2i k-ωm -k 0-k 2k-ωm -k =00-k k-ωm ⎡⎤⎢⎥⎢⎥⎢⎥⎣⎦（16）即()234222ω-m ω+4km ω-3k m =0（17）阶固有频率，每一个特征根对应一个特征矢量，表示对应模态下该由式3i i 21=z k 如果设定了1z 值，则就可以求出三个特征根值下，2z 和3z 相对于1z 的位移。

假设m=k=1， 一阶模态，1ω=0：21z =1z ，31z =1z ，即；二阶模态，223kω=m ：21z=0z，31z=-1z，即；三阶模态，23kω=m ：21z=-2z，31z=1z，即。

运动方程的解耦图错误！未指定顺序。

运动方程解耦过程在进行坐标变换之前需对刚度矩阵和质量矩阵进行归一化。
