视频6：三种交换方式综述

Ramin Farassat产品营销副总裁美国RGB 网络公司rfarassat@ 增强型交换式数字视频（SDV）架构什么是有线电视环境下的交换式数字视频传输？交换式数字视频（switched digital video /SDV）架构（也被称作交换式播放视频）是一种拓展带宽的创新方式，它提供了一种具有吸引力的节点拆分(node split)替代方式，省去了模拟层，同时可以被适时切换到一个全数字架构。

在交换式数字视频（SDV）架构中，有线电视运营商选出最不受欢迎的节目频道，选择性地将它们只发送给那些正在真正收看这些特定频道的家庭，从而通过不向所有用户播放这些节目而节省网络带宽。

这些节目既可以被发送到有此需要的一组家庭（被称作多点传送），也可被发送到每一特定家庭（单点传送），这就创造出了一种多点传送和单点传送兼顾的切换式数字视频架构。

交换式数字视频（SDV）所节约的额外带宽使得有线电视运营商能够提供更多类型的节目和新型服务，并能通过提供更多的节目层来增强或扩展他们的当前服务。

尽管目前有线电视多系统运营商（MSO）限制将数字视频节目向收视率不高的特定网络传递，然而交换式数字视频（SDV）技术经过不断发展，还是可以覆盖多数或全部的有线电视频道。

交换式数字视频（SDV）架构还为向端对端IP视频传输架构的平滑过渡提供了保障，使那些对IP、高级编码解码器（H.264、VC-1等）和DOCSIS网络感兴趣的有线电视运营商能够同时向基于IP和非基于IP的可寻址接收者提供服务。

配置交换式数字视频的优势尽管交换式数字视频（SDV）可以实现网络带宽的节约，但用户采用该架构的主要驱动因素还是因为其有潜力向人造卫星和电信供应商提供更具有竞争力的解决方案。

通过交换式数字视频（SDV），有线电视运营商可以无需分配大量带宽就可以提供分离节目层（separate tiers of programming）和更多的频道，同时还能帮助现有内容收视率不高的网络实现最优化。

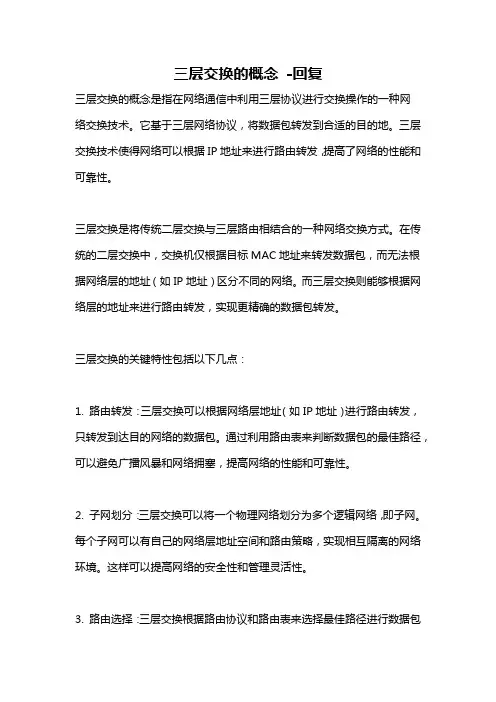

三层交换的概念-回复三层交换的概念是指在网络通信中利用三层协议进行交换操作的一种网络交换技术。

它基于三层网络协议，将数据包转发到合适的目的地。

三层交换技术使得网络可以根据IP地址来进行路由转发，提高了网络的性能和可靠性。

三层交换是将传统二层交换与三层路由相结合的一种网络交换方式。

在传统的二层交换中，交换机仅根据目标MAC地址来转发数据包，而无法根据网络层的地址（如IP地址）区分不同的网络。

而三层交换则能够根据网络层的地址来进行路由转发，实现更精确的数据包转发。

三层交换的关键特性包括以下几点：1. 路由转发：三层交换可以根据网络层地址（如IP地址）进行路由转发，只转发到达目的网络的数据包。

通过利用路由表来判断数据包的最佳路径，可以避免广播风暴和网络拥塞，提高网络的性能和可靠性。

2. 子网划分：三层交换可以将一个物理网络划分为多个逻辑网络，即子网。

每个子网可以有自己的网络层地址空间和路由策略，实现相互隔离的网络环境。

这样可以提高网络的安全性和管理灵活性。

3. 路由选择：三层交换根据路由协议和路由表来选择最佳路径进行数据包转发。

路由协议可以是静态路由，也可以是动态路由，如RIP（Routing Information Protocol）和OSPF（Open Shortest Path First）。

通过路由选择算法，交换机可以根据网络的拓扑结构和链路状态来选择最优的路径，提高网络的效率和灵活性。

4. 多层ACL（Access Control List）：三层交换可以根据ACL来控制数据包的流动。

ACL可以基于源IP地址、目的IP地址、协议类型、端口号等信息进行过滤和限制。

通过精确的访问控制，可以保护网络免受恶意攻击和非法访问。

5. 路由重分发：三层交换可以根据不同子网的需求进行路由重分发。

通过将路由信息公告到其他子网，可以实现不同子网之间的互通，扩大网络的覆盖范围。

三层交换的工作原理如下：1. 数据包接收：当交换机接收到一个数据包时，会先检查目标MAC地址。

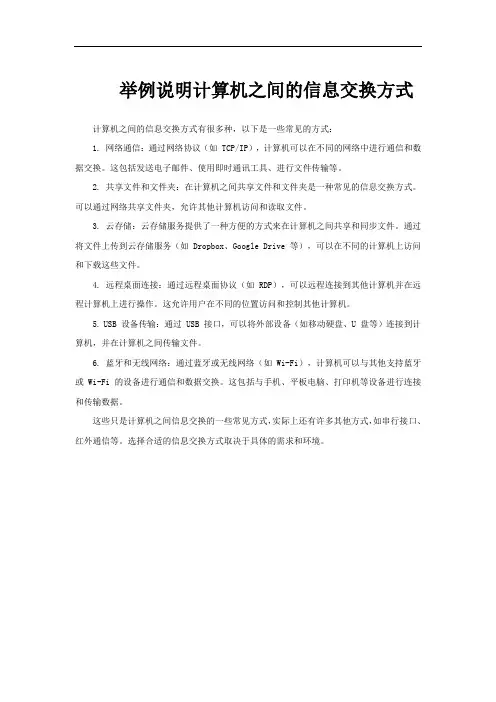

举例说明计算机之间的信息交换方式
计算机之间的信息交换方式有很多种，以下是一些常见的方式：
1. 网络通信：通过网络协议（如 TCP/IP），计算机可以在不同的网络中进行通信和数据交换。

这包括发送电子邮件、使用即时通讯工具、进行文件传输等。

2. 共享文件和文件夹：在计算机之间共享文件和文件夹是一种常见的信息交换方式。

可以通过网络共享文件夹，允许其他计算机访问和读取文件。

3. 云存储：云存储服务提供了一种方便的方式来在计算机之间共享和同步文件。

通过将文件上传到云存储服务（如 Dropbox、Google Drive 等），可以在不同的计算机上访问和下载这些文件。

4. 远程桌面连接：通过远程桌面协议（如 RDP），可以远程连接到其他计算机并在远程计算机上进行操作。

这允许用户在不同的位置访问和控制其他计算机。

5. USB 设备传输：通过 USB 接口，可以将外部设备（如移动硬盘、U 盘等）连接到计算机，并在计算机之间传输文件。

6. 蓝牙和无线网络：通过蓝牙或无线网络（如 Wi-Fi），计算机可以与其他支持蓝牙或 Wi-Fi 的设备进行通信和数据交换。

这包括与手机、平板电脑、打印机等设备进行连接和传输数据。

这些只是计算机之间信息交换的一些常见方式，实际上还有许多其他方式，如串行接口、红外通信等。

选择合适的信息交换方式取决于具体的需求和环境。

以太网交换机交换方式学习以太网交换机交换方式学习在实际使用时，以太网交换机一般并不需要通信双方同时既发送又接收，像打印机这类的单向传送设备，半双工甚至单工就能胜任，也无需倒向，像打印机这类的单向传送设备，半双工甚至单工就能胜任，也无需倒向。

AD：在实际使用时，以太网交换机一般并不需要通信双方同时既发送又接收，像打印机这类的单向传送设备，半双工甚至单工就能胜任，也无需倒向，像打印机这类的单向传送设备，半双工甚至单工就能胜任，也无需倒向。

在实际使用时，一般并不需要通信双方同时既发送又接收，像打印机这类的单向传送设备，半双工甚至单工就能胜任，也无需倒向。

交换机可以“学习”MAC地址，并把其存放在内部地址表中，通过在数据帧的始发者和目标接收者之间建立临时的交换路径，使数据帧直接由源地址到达目的地址。

交换机拥有一条很高带宽的背部总线和内部交换矩阵。

交换机的所有的端口都挂接在这条背部总线上，控制电路收到数据包以后，处理端口会查找内存中的地址对照表以确定目的MAC(网卡的硬件地址)的NIC(网卡)挂接在哪个端口上，通过内部交换矩阵迅速将数据包传送到目的端口，目的MAC若不存在才广播到所有的端口，接收端口回应后交换机会“学习”新的地址，并把它添加入内部地址表中。

交换机在同一时刻可进行多个端口对之间的数据传输。

每一端口都可视为独立的网段，连接在其上的网络设备独自享有全部的带宽，无须同其他设备竞争使用。

当节点A向节点D发送数据时。

节点B可同时向节点C发送数据，而且这两个传输都享有网络的全部带宽，都有着自己的虚拟连接。

和HUB的一点小区别假使这里使用的是10Mbps的以太网交换机，那么该交换机这时的总流通量就等于2×10Mbps=20Mbps，而使用10Mbps的共享式HUB时，一个HUB的总流通量也不会超出 10Mbps。

HUB集线器就是一种共享设备，HUB本身不能识别目的地址，当同一局域网内的A主机给B主机传输数据时，数据包在以HUB为架构的网络上是以广播方式传输的，由每一台终端通过验证数据包头的地址信息来确定是否接收。

No.1三种交换方式的特点及概述网络核心部分起特殊作用的是路由器。

路由器是实现分组交换的关键构件，其任务是转发收到的分组，这是网络核心部分的最重要的功能;1.电路交换的主要特点✧从通信资源的分配角度来看，“交换”就是按照某种方式动态的分配传输线路的资源。

✧必须经过“建立连接（开始占用通信资源）→通话（一直占用通信资源）→释放连接（归还通信资源）”这三个步骤的交换方式称为电路交换;✧电路交换的一个重要特点就是在通话的全部时间内，通话的两个用户始终占用端到端的通信资源;2.分组交换的主要特点✧分组交换采用存储转发技术。

✧通常我们将要发送的整块数据称为一个报文;✧因特网的核心部分是由许多网络和把它们互联起来的路由器组成;✧主机和路由器都是计算机，但它们的作用很不一样。

主机是为用户进行信息处理的，并且可以和其它主机通过网络交换信息。

路由器则是用来转发分组的，即进行分组交换的。

✧路由器收到一个分组，先暂时存储下来，再检查其首部，查找转发表，按照首部中的目的地址，找到合适的接口转发出去，把分组交给下一个路由器。

这样一步步地，以存储转发的形式，把分组交付到最终的目的主机。

✧各路由器之间必须经常的交换彼此掌握的路由信息，以便创建和维持在路由器中的转发表，使得转发表能够在整个网络拓扑发生变化时及时更新;✧路由器暂时存储的是一个个短分组，而不是整个长的报文。

短分组是暂存在路由器的存储器（内存）中，而不是存储在磁盘中。

这就保证了较高的传输速率。

✧采用存储转发的分组交换，实质上是采用了在数据通信的过程中断续（或动态）分配传输带宽的策略;✧为了提高分组交换网的可靠性，因特网核心部分常采用网状拓扑结构，使得当发生网络拥塞或少数节点、链路出现故障时，路由器可灵活的改变转发路由而不导致通信的中断或全网瘫痪。

✧分组交换网的主要优点:高效：在分组传输的过程中动态分配传输带宽，对通信链路是逐段占用。

灵活：为每一个分组独立地选择转发路由。

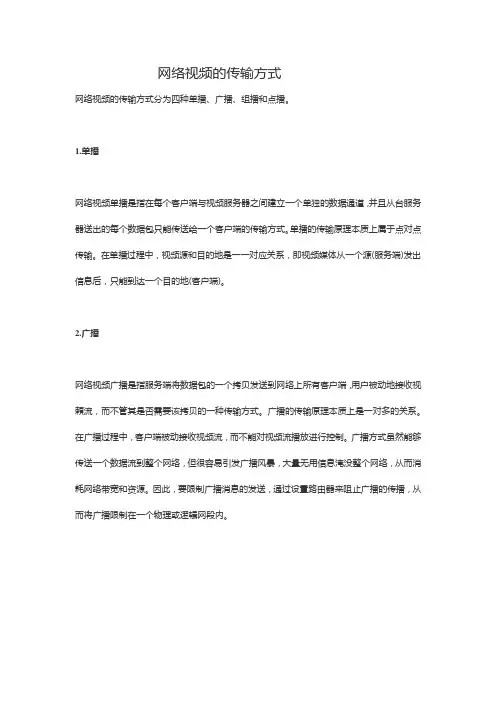

网络视频的传输方式网络视频的传输方式分为四种单播、广播、组播和点播。

1.单播网络视频单播是指在每个客户端与视频服务器之间建立一个单独的数据通道，并且从台服务器送出的每个数据包只能传送给一个客户端的传输方式。

单播的传输原理本质上属于点对点传输。

在单播过程中，视频源和目的地是一一对应关系，即视频媒体从一个源(服务端)发出信息后，只能到达一个目的地(客户端)。

2.广播网络视频广播是指服务端将数据包的一个拷贝发送到网络上所有客户端，用户被动地接收视頼流，而不管其是否需要该拷贝的一种传输方式。

广播的传输原理本质上是一对多的关系。

在广播过程中，客户端被动接收视频流，而不能对视频流播放进行控制。

广播方式虽然能够传送一个数据流到整个网络，但很容易引发广播风暴，大量无用信息淹没整个网络，从而消耗网络带宽和资源。

因此，要限制广播消息的发送，通过设置路由器来阻止广播的传播，从而将广播限制在一个物理或逻辑网段内。

3.组播网络视频组播是指多址广播或多播，是一种基于。

组。

的广播。

组播的源和目的地是一对多的关系，并且这种一对多的关系只能在同一个组内建立。

视频媒体从一个源(服务端)发送出去后，任何一个与视频源同一组号的目的地(客户端)均可以接收到视频信息，而该组以外的其他目的地均不能接收到。

采用组播方式，允许路由器一次将数据包复制到多个通道，服务端只须发送一个信息包，即可让所有发出请求的客户端共享该信息包，因此，单个服务端就可对几十万台客户端同时发送连续数据流而无时延。

组播信息可以发送到组内任意地址的客户端，减少了网络传输的信息总量，网络利用率高。

4.点播网络视频点播是一种基于用户需求的播放方式，是单播或组播的特殊应用。

在点播过程中，网络用户在客户端发出播放请求，传送给视频服务器。

经过请求验证后，服务器把存储系统中可访问的节目单准备好，使用户可以浏览到所喜爱的节目单。

用户选择节目后，服务器从存储系统中取出节目内容，并传送到指定客户端播放。

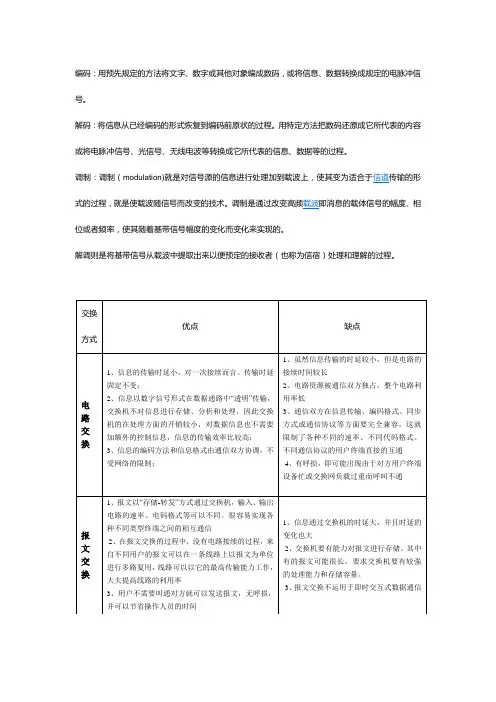

编码：用预先规定的方法将文字、数字或其他对象编成数码，或将信息、数据转换成规定的电脉冲信号。

解码：将信息从已经编码的形式恢复到编码前原状的过程。

用特定方法把数码还原成它所代表的内容或将电脉冲信号、光信号、无线电波等转换成它所代表的信息、数据等的过程。

调制：调制（modulation)就是对信号源的信息进行处理加到载波上，使其变为适合于信道传输的形式的过程，就是使载波随信号而改变的技术。

调制是通过改变高频载波即消息的载体信号的幅度、相位或者频率，使其随着基带信号幅度的变化而变化来实现的。

解调则是将基带信号从载波中提取出来以便预定的接收者（也称为信宿）处理和理解的过程。

电路交换：在数据传送开始前必须首先建立一条端到端的物理连接，这种物理连接需要独占电路资源，在释放连接前只能由两个端点所使用。

因此，电路利用率低，通信费用高。

报文交换：数据传输采用存储－转发方式，不需要建立连接，在传送报文时，可以共享线路资源。

中间节点根据报文中的目的端地址选择适当路由来转发报文。

在转发报文过程中，产生较大的网络延迟，引起网络性能的下降。

因此，报文交换不能满足实时通信和交互式通信的要求。

分组交换：报文被分成若干分组进行传输，并规定了最大分组长度。

在数据报方式中，中间节点必须为每个分组选择路由，目的端需要重新组装报文；在虚电路方式中，中间节点只是建立虚电路时选择一次路由，在数据传输时将沿着该路由转发各个分组，而无需再为每个分组选择路由。

分组交换技术是一种广泛应用于网络中的交换技术。

三层交换原理随着计算机网络的快速发展，传统的网络交换技术已经不能满足大规模网络的需求。

为了提高网络的传输效率和可靠性，三层交换技术应运而生。

三层交换原理是现代网络通信中的重要基础，本文将详细介绍三层交换原理及其工作方式。

一、三层交换原理的概述三层交换原理是指将网络交换设备分为三层进行数据传输处理的一种技术。

它将物理层、数据链路层和网络层进行了分离，使得交换设备能够根据网络层的地址信息进行数据转发和路由选择。

三层交换技术能够实现更快速、更灵活的数据传输，提高网络的整体性能和可扩展性。

二、三层交换原理的工作方式1. 物理层：物理层是网络中最底层的一层，主要负责传输原始的比特流。

在三层交换设备中，物理层主要包括物理端口和物理链路。

物理端口是设备与外界连接的接口，物理链路是连接两个物理端口的传输媒介。

2. 数据链路层：数据链路层负责将物理层传输的比特流转换为帧，并对帧进行处理和管理。

在三层交换设备中，数据链路层主要包括MAC地址表和交换引擎。

MAC地址表用于记录设备的物理地址和端口的对应关系，交换引擎用于控制帧的转发和过滤。

3. 网络层：网络层负责将数据链路层传输的帧转换为数据包，并对数据包进行路由选择和转发。

在三层交换设备中，网络层主要包括路由表和路由引擎。

路由表用于记录网络层地址和下一跳的对应关系，路由引擎用于控制数据包的转发和路由选择。

三、三层交换原理的优点1. 提高网络的传输效率：三层交换设备能够根据网络层的地址信息进行数据转发和路由选择，从而实现快速的数据传输和路由选择，提高网络的传输效率。

2. 提高网络的可靠性：三层交换设备能够根据网络层的地址信息进行数据转发和路由选择，从而实现冗余路径的选择和数据包的备份，提高网络的可靠性。

3. 提高网络的扩展性：三层交换设备能够根据网络层的地址信息进行数据转发和路由选择，从而实现网络的灵活扩展和配置，提高网络的扩展性。

四、三层交换原理的应用场景1. 大规模企业网络：三层交换设备能够根据网络层的地址信息进行数据转发和路由选择，从而实现快速的数据传输和路由选择，适用于大规模企业网络的搭建和管理。

三种数据交换⽅式数据交换⽅式
1.电路交换（⾮常⼤的⽂件不分⽂件⼤⼩，建⽴连接、释放连接使⽤的时间⼀样）
打电话国内电话线路，需要通信时建⽴连接，通话完释放连接
2.报⽂交换（图⽚，⽂件等整个发出去）完整数据
报⽂⼀般⽐分组长的多、报⽂时延长
3.分组交换先传送分组⼀，后⼆、3。

（⼩⽂件）
报⽂分成段即为数据分组1、2、3 分组即数据包
每个数据包都要检查地址，选择路径，不需要提前建⽴连接
H1给H5发数据可能通过不同的路径发送
在路由表A暂存查找转发表找到转发的ip 端⼝路由器的存储转发功能
接着说说路由表：
运⾏cmd-->route print
⽹络⽬标 ⽹络掩码 ⽹关 接⼝ 跃点数
0.0.0.0 0.0.0.0 10.22.22.1 10.22.22.102 20
这条数据是说，
⽬的地址为0.0.0.0 ⼦⽹掩码为0.0.0.0 就是说我们将要访问的任何⽹络
gateway为10.22.22.1 就是说我们要访问到任何⽹络都必须通过10.22.22.1这个⽹关地址interface接⼝这⾥是我本机的ip地址，通常interface和gateway是同⼀⽹段的。

连起来的的意思就是我本机想要访问到任何⽹络都必须通过10.22.22.1这个出⼝。

1．电路交换技术网络交换技术共经历了四个发展阶段，电路交换技术、报文交换技术、分组交换技术和ATM技术。

公众电话网（PSTN网）和移动网（包括GSM网和CDMA网）采用的都是电路交换技术，它的基本特点是采用面向连接的方式，在双方进行通信之前，需要为通信双方分配一条具有固定带宽的通信电路，通信双方在通信过程中将一直占用所分配的资源，直到通信结束，并且在电路的建立和释放过程中都需要利用相关的信令协议。

这种方式的优点是在通信过程中可以保证为用户提供足够的带宽，并且实时性强，时延小，交换设备成本较低，但同时带来的缺点是网络的带宽利用率不高，一旦电路被建立不管通信双方是否处于通话状态，分配的电路都一直被占用。

2．报文交换技术报文交换技术和分组交换技术类似，也是采用存储转发机制，但报文交换是以报文作为传送单元，由于报文长度差异很大，长报文可能导致很大的时延，并且对每个节点来说缓冲区的分配也比较困难，为了满足各种长度报文的需要并且达到高效的目的，节点需要分配不同大小的缓冲区，否则就有可能造成数据传送的失败。

在实际应用中报文交换主要用于传输报文较短、实时性要求较低的通信业务，如公用电报网。

报文交换比分组交换出现的要早一些，分组交换是在报文交换的基础上，将报文分割成分组进行传输，在传输时延和传输效率上进行了平衡，从而得到广泛的应用。

3．分组交换技术电路交换技术主要适用于传送话音相关的业务，这种网络交换方式对于数据业务而言，有着很大的局限性。

首先数据通信具有很强的突发性，峰值比特率和平均比特率相差较大，如果采用电路交换技术，若按峰值比特率分配电路带宽则会造成资源的极大浪费，如果按照平均比特率分配带宽，则会造成数据的大量丢失。

其次是和语音业务比较起来，数据业务对时延没有严格的要求，但需要进行无差错的传输，而语音信号可以有一定程度的失真但实时性一定要高。

分组交换技术就是针对数据通信业务的特点而提出的一种交换方式，它的基本特点是面向无连接而采用存储转发的方式，将需要传送的数据按照一定的长度分割成许多小段数据，并在数据之前增加相应的用于对数据进行选路和校验等功能的头部字段，作为数据传送的基本单元即分组。

网络视频传输六大方式网络视频传输六大方式1、视频基带传输：是最为传统的电视监控传输方式，对0～6MHz 视频基带信号不作任何处理，通过同轴电缆(非平衡)直接传输模拟信号。

其优点是：短距离传输图像信号损失小，造价低廉，系统稳定。

缺点：传输距离短，300米以上高频分量衰减较大，无法保证图像质量;一路视频信号需布一根电缆，传输控制信号需另布电缆;其结构为星形结构，布线量大、维护困难、可扩展性差，适合小系统。

2、光纤传输：常见的有模拟光端机和数字光端机，是解决几十甚至几百公里电视监控传输的最佳解决方式，通过把视频及控制信号转换为激光信号在光纤中传输。

其优点是：传输距离远、衰减小，抗干扰性能好，适合远距离传输。

其缺点是：对于几公里内监控信号传输不够经济;光熔接及维护需专业技术人员及设备操作处理，维护技术要求高，不易升级扩容。

3、网络传输：是解决城域间远距离、点位极其分散的监控传输方式，采用MPEG2/4、H.264音视频压缩格式传输监控信号。

其优点是：采用网络视频服务器作为监控信号上传设备，只要有Internet 网络的地方，安装上远程监控软件就可监看和控制。

其缺点是：受网络带宽和速度的限制，目前的ADSL只能传输小画面、低画质的图像;每秒只能传输几到十几帧图像，动画效果十分明显并有延时，无法做到实时监控。

4、微波传输：是解决几公里甚至几十公里不易布线场所监控传输的解决方式之一。

采用调频调制或调幅调制的办法，将图像搭载到高频载波上，转换为高频电磁波在空中传输。

其优点是：综合成本低，性能更稳定，省去布线及线缆维护费用;可动态实时传输广播级图像，图像传输清晰度不错，而且完全实时;组网灵活，可扩展性好，即插即用;维护费用低。

其缺点是：由于采用微波传输，频段在1GHz以上，常用的有L波段(1.0～2.0GHz)、S波段(2.0～3.0GHz)、Ku波段(10～12GHz)，传输环境是开放的空间，如果在大城市使用，无线电波比较复杂，相对容易受外界电磁干扰;微波信号为直线传输，中间不能有山体、建筑物遮挡;如果有障碍物，需要加中继加以解决，Ku波段受天气影响较为严重，尤其是雨雪天气会有比较严重的雨衰现象。

网络中三种交换方式的比较网络中三种交换方式的比较引导语：网络交换是指通过一定的设备，如交换机等，将不同的信号或者信号形式转换为对方可识别的信号类型从而达到通信目的的一种交换形式，常见的有:数据交换，线路交换，报文交换，分组交换。

以下是店铺整理的网络中三种交换方式的比较，欢迎参考阅读!网络中三种交换方式的比较篇1（1）电路交换由于电路交换在通信之前要在通信双方之间建立一条被双方独占的物理通路（由通信双方之间的交换设备和链路逐段连接而成），因而有以下优缺点。

优点：①由于通信线路为通信双方用户专用，数据直达，所以传输数据的时延非常小。

②通信双方之间的物理通路一旦建立，双方可以随时通信，实时性强。

③双方通信时按发送顺序传送数据，不存在失序问题。

④电路交换既适用于传输模拟信号，也适用于传输数字信号。

⑤电路交换的交换的交换设备（交换机等）及控制均较简单。

缺点：①电路交换的平均连接建立时间对计算机通信来说嫌长。

②电路交换连接建立后，物理通路被通信双方独占，即使通信线路空闲，也不能供其他用户使用，因而信道利用低。

③电路交换时，数据直达，不同类型、不同规格、不同速率的终端很难相互进行通信，也难以在通信过程中进行差错控制。

（2）报文交换报文交换是以报文为数据交换的单位，报文携带有目标地址、源地址等信息，在交换结点采用存储转发的传输方式，因而有以下优缺点：优点：①报文交换不需要为通信双方预先建立一条专用的通信线路，不存在连接建立时延，用户可随时发送报文。

②由于采用存储转发的传输方式，使之具有下列优点：a.在报文交换中便于设置代码检验和数据重发设施，加之交换结点还具有路径选择，就可以做到某条传输路径发生故障时，重新选择另一条路径传输数据，提高了传输的可靠性；b.在存储转发中容易实现代码转换和速率匹配，甚至收发双方可以不同时处于可用状态。

这样就便于类型、规格和速度不同的计算机之间进行通信；c.提供多目标服务，即一个报文可以同时发送到多个目的地址，这在电路交换中是很难实现的；d.允许建立数据传输的优先级，使优先级高的报文优先转换。

关于对流媒体、直写、全交换三种架构方案比较说明一、三种架构方案 1、流媒体架构前端摄像头视频信号通过流媒体转发服务器转发上墙显示和终端访问，同时通过流媒体存储服务器写入视频存储磁阵。

实时码流、存储码流、回放码流、控制信令调用流程如下：1、 前端摄像机的实时码流需经流媒体转发服务器转发调用；2、 前端摄像机的存储码流需经流媒体转发服务器到存储服务器进行存储；3、 后端存储回放码流需经流媒体存储服务器、流媒体转发服务器转发调用；4、 客户端控制信令需经中心管理服务器对前端设备进行控制。

访问终端大屏幕显示系统光纤收发器接入交换机光纤收发器监狱网核心交换机…………（摄像头可采用单码流或双码流）①④②③③2、直写架构前端摄像头视频信号分两路码流，一路连接转发服务器；一路直写存储磁阵，并通过存储管理服务器控制数据写入。

实时码流、存储码流、回放码流、控制信令调用流程如下：1、 前端摄像机的实时码流需经流媒体转发服务器转发调用；2、 前端摄像机的存储码流由存储管理服务器控制直写存储；3、 后端存储的回放码流在存储磁阵内通过存储管理服务器管理进行调用，经流媒体服务器进行转发；4、 客户端控制信令需经中心管理服务器对前端设备进行控制。

访问终端大屏幕显示系统光纤收发器接入交换机光纤收发器监狱网核心交换机…………（摄像头支持双码流）①④③②管理控制3、全交换架构前端摄像头视频监控信号分两路码流，一路通过交换机上墙显示和终端访问；一路直写存储磁阵，并通过存储管理服务器控制数据写入。

实时码流、存储码流、回放码流、控制信令调用流程如下：1、 前端摄像机的实时码流直接通过IP 网络进行数据交换调用；2、 前端摄像机的存储码流直接通过IP 网络进行数据直写存储；3、 后端存储码流的回放由存储设备直接通过IP 网络进行数据调用；4、 客户端控制信令需经中心管理服务器对前端设备进行控制。

访问终端中心管理服务器(存储管理服务器)大屏幕显示系统光纤收发器接入交换机光纤收发器监狱网核心交换机(所有交换机支持单播、组播)(摄像头支持单播、组播)①④②③管理控制二、三种技术区别 1、视频监控前端选型在流媒体架构下对前端摄像机无特殊性能要求；直写存储架构要求前端摄像机支持双码流，且前端摄像机选型需与后端存储设备选型相兼容；全交换架构要求前端摄像机支持组播、直存，支前端摄像机选型需与后端存储及控制设备选型相兼容。

交换机通过哪些方式进行交换交换机通过哪些方式进行交换网络的关键服务器和重要用户就拥有更快的接入速度，支持更大的信息流量。

交换机通过以下三种方式进行交换：1.直通式：直通方式的以太网交换机可以理解为在各端口间是纵横交叉的线路矩阵电话交换机。

它在输入端口检测到一个数据包时，检查该包的包头，获取包的目的`地址，启动内部的动态查找表转换成相应的输出端口，在输入与输出交叉处接通，把数据包直通到相应的端口，实现交换功能。

由于不需要存储，延迟非常小、交换非常快，这是它的优点。

它的缺点是，因为数据包内容并没有被以太网交换机保存下来，所以无法检查所传送的数据包是否有误，不能提供错误检测能力。

由于没有缓存，不能将具有不同速率的输入/输出端口直接接通，而且容易丢包。

2.存储转发：存储转发方式是计算机网络领域应用最为广泛的方式。

它把输入端口的数据包先存储起来，然后进行CRC(循环冗余码校验)检查，在对错误包处理后才取出数据包的目的地址，通过查找表转换成输出端口送出包。

正因如此，存储转发方式在数据处理时延时大，这是它的不足，但是它可以对进入交换机的数据包进行错误检测，有效地改善网络性能。

尤其重要的是它可以支持不同速度的端口间的转换，保持高速端口与低速端口间的协同工作。

3.碎片隔离：这是介于前两者之间的一种解决方案。

它检查数据包的长度是否够64个字节，如果小于64字节，说明是假包，则丢弃该包;如果大于64字节，则发送该包。

这种方式也不提供数据校验。

它的数据处理速度比存储转发方式快，但比直通式慢。

以太网交换机的应用如果你的以太网络上拥有大量的用户、繁忙的应用程序和各式各样的服务器，而且你还未对网络结构做出任何调整，那么整个网络的性能可能会非常低。

解决方法之一是在以太网上添加一个10/100Mbps的交换机。

它不仅可以处理10Mbps的常规以太网数据流，而且还可以支持100Mbps的快速以太网连接。

如果网络的利用率超过了40%，并且碰撞率大于10%，交换机可以帮你解决一点问题。
