汽车底盘行驶系概述

汽车底盘构造与维修复习资料第一章底盘概述1、汽车是由发动机、底盘、车身和电器电子设备四大局部组成的，底盘是构成汽车的根底。

2、汽车底盘由传动系、行驶系、转向系和制动系四局部组成。

3、汽车底盘的功用：是支承、安装汽车发动机及其各部件、总成，形成汽车的整体造型，并承受发动机的动力，使汽车产生运动并按驾驶员的操控而正常行驶的部件。

4、传动系的布置方案有前置前驱〔FF〕、前置后驱〔FR〕、后置后驱〔RR〕、中置后驱〔MR〕和四轮驱动五中方案。

第二章汽车传动系1、机械式传动系统主要由离合器、变速器、万向传动装置和驱动桥组成。

其中万向传动装置由万向节和传动轴组成，驱动桥由主减速器和差速器组成。

2、传动系统的功用：〔1〕减速增矩。

发动机输出的动力具有转速高、转矩小的特点，无法满足汽车行驶的根本需要，通过传动系统的主减速器，可以到达减速增矩的目的，即传给驱动轮的动力比发动机输出的动力转速低，转矩大。

〔2〕变速变矩。

发动机的最正确工作转速*围很小，但汽车行驶的速度和需要克制的阻力却在很大*围内变化，通过传动系统的变速器，可以在发动机工作*围变化不大的情况下，满足汽车行驶速度变化大和克制各种行驶阻力的需要。

〔3〕实现倒车。

发动机不能反转，但汽车除了前进外，还要倒车，在变速器中设置倒档，汽车就可以实现倒车。

〔4〕必要时中断传动系统的动力传递。

起动发动机、换档过程中、行驶途中短时间停车〔如等候交通信号灯〕、汽车低速滑行等情况下，都需要中断传动系统的动力传递，利用变速器的空档可以中断动力传递。

〔5〕差速功能。

在汽车转向等情况下，需要两驱动轮能以不同转速转动，通过驱动桥中的差速器可以实现差速功能。

3、离合器的功用：(1).平顺接合动力，保证汽车平稳起步。

汽车起步时，有静止到行驶的过程中，其速度由零逐渐增大；此时，如果发动机与传动系刚性连接，一旦变速器挂上档，汽车将因突然承受动力而猛烈地向前窜动，使汽车未能起步而迫使发动机熄火。

第三章汽车行驶系教学重点：1．了解边梁式车架、无梁式车架的构成，结构特点。

2．了解转向驱动桥的作用及结构。

3．理解转向轮定位的四个内容、基本作用及其获得方法。

4．掌握转向驱动桥的拆装方法。

5．掌握车架、车桥的检修方法。

教学难点：1．转向驱动桥结构及拆装方法。

2．转向轮定位概念理解。

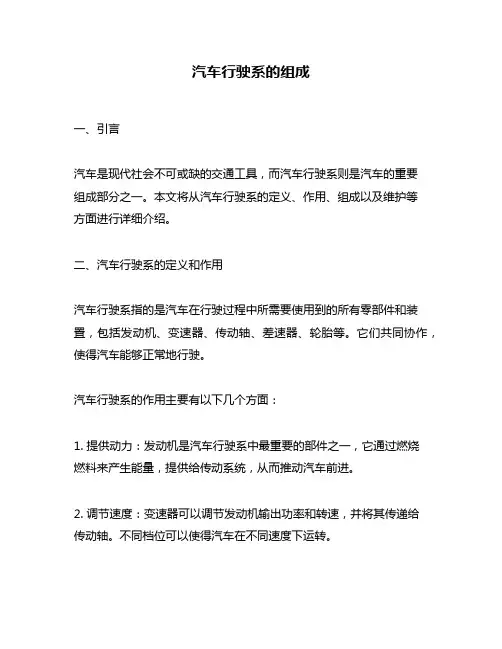

行驶系概述一、行驶系作用1．汽车行驶系的主要作用（1）接受由发动机经传动系传来的转矩，并通过驱动轮及路面附着作用，转化为汽车行驶的驱动力。

（2）将全车各部件连成一个整体，支承汽车的总质量。

（3）传递并承受路面作用于车轮上的各种力及其力矩。

（4）缓和不平路面对车身造成的冲击和振动，保证汽车平稳行驶。

（教材图3-1）。

二、行驶系类型行驶系中直接及路面接触的部分是车轮的称为轮式行驶系。

行驶系中直接及路面接触的部分是履带的称为履带式行驶系。

行驶系中直接及路面接触部分有车轮和履带的称为半履带式行驶系。

1.轮式汽车行驶系（教材图3-1）轮式汽车行驶系一般由车架、车桥、悬架、车轮及轮胎等组成。

车架是全车的装配基体，将汽车的各相关总成连接成一个整体；前后车轮分别支承从动桥和驱动桥；为了减少在不平路面上行驶时车身所受到的冲击和振动，车桥又通过前后悬架及车架相连。

2.半履带式汽车行驶系（教材图3-3）半履带式汽车行驶系结构特点是前桥装有滑撬或车轮，用来实现转向，后桥上装有履带，以减小对地面的单位压力，控制汽车下陷，同时履带上履刺也加强了附着作用，具有很高的通过能力，主要用在雪地或沼泽地带行驶。

如果汽车前后桥上装有履带，则称为全履带式汽车，如图3-2所示。

§3-1 车架及车桥课题一：车架的构造及检修车架的作用是支承连接汽车的各零部件，并承受来自车内外的各种载荷。

车架是整个车的装配基体，汽车的绝大多数部件和总成都通过车架来固定其位置上，并使它们保持正确的相对位置。

一、车架类型及结构现有的车架种类有边梁式、无梁式、铝合金车架及特殊材料一体成型式等。

汽车底盘构造一、传动系统功用：将发动机发出的动力按需要传给驱动车轮，使路面对驱动车轮产生一个牵引力，推动汽车行驶.1、传动系统的组成机械式传动系统主要由离合器、变速器、万向传动装置和驱动桥组成.其中万向传动装置由万向节和传动轴（、中间支撑）组成，驱动桥由主减速器和差速器、半轴组成。

2、传动系统的功用（1）减速增矩发动机输出的动力具有转速高、转矩小的特点,无法满足汽车行驶的基本需要，通过传动系统的主减速器，可以达到减速增矩的目的，即传给驱动轮的动力比发动机输出的动力转速低，转矩大。

(2）变速变矩发动机的最佳工作转速范围很小，但汽车行驶的速度和需要克服的阻力却在很大范围内变化，通过传动系统的变速器,可以在发动机工作范围变化不大的情况下，满足汽车行驶速度变化大和克服各种行驶阻力的需要.（3）实现倒车发动机不能反转，但汽车除了前进外，还要倒车,在变速器中设置倒档，汽车就可以实现倒车。

(4）中断动力传递起动发动机、换档过程中、行驶途中短时间停车、汽车低速滑行等情况下，都需要中断传动系统的动力传递，利用变速器的空档可以中断动力传递。

(5）差速功能在汽车转向等情况下，需要两驱动轮能以不同转速转动,通过驱动桥中的差速器可以实现差速功能。

3、传动系(发动机)的布置形式（一）离合器1、功用（1)保证汽车平稳起步；（2)保证换档时工作平顺；(3)防止传动系统过载。

2、摩擦离合器的工作原理摩擦离合器依靠摩擦原理传递发动机动力.当从动盘与飞轮之间有间隙时,飞轮不能带动从动盘旋转，离合器处于分离状态.当压紧力将从动盘压向飞轮后，飞轮表面对从动盘表面的摩擦力带动从动盘旋转，离合器处于接合状态。

3、离合器的组成：（1)主动部分:飞轮、压盘、离合器盖等;（2)从动部分：从动盘；（3）压紧部分:压紧弹簧；（4)操纵机构：分离杠杆、分离轴承、回位弹簧、分离套筒、分离叉等.4、离合器自由间隙:离合器接合时，分离轴承前端面与分离杠杆端头之间的间隙。

汽车底盘基础知识概述第一章汽车底盘概述汽车底盘由传动系、行驶系、转向系与制动系四部分构成。

汽车传动系的功用就是将发动机发出的动力按需要传给驱动轮。

汽车行驶系的功用是同意发动机经传动系传来的转矩，并通过驱动轮与路面间附着作用，产生路面对汽车的牵引力，以保证整车正常行驶；此外，它应尽可能缓与不平路面对车身造成的冲击与振动，保证汽车行驶平顺性，同时能与汽车转向系很好地配合工作，实现汽车行驶方向的正确操纵，以保证汽车操纵稳固性。

汽车转向系的功用是用来保持或者者改变汽车行驶方向的机构。

制动系的功用是使行驶中的汽车减低速度或者停止行驶，或者使已停驶的汽车保持不动。

通常用汽车车轮总数×驱动车轮数（车轮数是指轮毂数）来表示汽车的驱动形式。

布置形式FR（货车）、FF（轿车）、RR（客车）、MR（赛车或者超跑）、4WD、AWD第二章离合器机械式传动系要紧由离合器，手动变速器，万向传动装置，主减速器及差速器，半轴构成。

离合器的功用（1）保证汽车平稳起步；（2）保证传动系平顺换档；（3）防止传动系过载。

离合器的类型–摩擦式•干式•湿式–液力偶合–电磁离合摩擦式离合器由主动部分、从动部分、压紧装置、分离机构与操纵机构五部分构成。

为消除离合器自由间隙及机件弹性变形所需的离合器踏板行程，称之离合器踏板的自由行程。

离合器的工作原理（1）接合状态离合器接合状态时，压紧弹簧将压盘、飞轮及从动盘互相压紧。

发动机转矩经飞轮及压盘通过摩擦面的摩擦力矩传递到从动盘，再经变速器输入轴向传动系输入。

2）分离过程踏下踏板时，离合器分泵向前移动带动分离叉向前移动，分离叉内端则通过分离轴承推动分离杠杆内端向前移动，分离杠杆外端依靠安装在离合器盖上的支点拉动压盘向后移动，使其在进一步压缩压紧弹簧的同时，解除对从动盘的压力。

因此离合器的主动部分处于分离状态而中断动力的传递。

（3）接合过程若要接合离合器，驾驶员应松开离合器踏板，操纵操纵机构使分离轴承与分离叉向后移，压盘弹簧的张力迫使压盘与从动盘压向飞轮。
