汽车底盘基础知识概述(doc 9页)复习第一章汽车底盘概述汽车底盘由传动系、行驶系、转向系和制动系四部分组成。

汽车传动系的功用就是将发动机发出的动力按需要传给驱动轮。

汽车行驶系的功用是接受发动机经传动系传来的转矩，并通过驱动轮与路面间附着作用，产生路面对汽车的牵引力，以保证整车正常行驶；此外，它应尽可能缓和不平路面对车身造成的冲击和振动，保证汽车行驶平顺性，并且能与汽车转向系很好地配合工作，实现汽车行驶方向的正确控制，以保证汽车操纵稳定性。

汽车转向系的功用是用来保持或者改变汽车行驶方向的机构。

制动系的功用是使行驶中的汽车减低速度或停止行驶，或使已停驶的汽车保持不动。

通常用汽车车轮总数×驱动车轮数（车轮数系指轮毂数）来表示汽车的驱动形式。

布置形式FR（货车）、FF（轿车）、RR（客车）、MR（赛车或超跑）、4WD、AWD第二章离合器机械式传动系主要由离合器，手动变速器，万向传动装置，主减速器及差速器，半轴组成。

离合器的功用（1）保证汽车平稳起步；（2）保证传动系平顺换档；（3）防止传动系过载。

离合器的类型–摩擦式•干式•湿式–液力偶合–电磁离合摩擦式离合器由主动部分、从动部分、压紧装置、分离机构和操纵机构五部分组成。

为消除离合器自由间隙及机件弹性变形所需的离合器踏板行程，称为离合器踏板的自由行程。

离合器的工作原理（1）接合状态离合器接合状态时，压紧弹簧将压盘、飞轮及从动盘互相压紧。

发动机转矩经飞轮及压盘通过摩擦面的摩擦力矩传递到从动盘，再经变速器输入轴向传动系输入。

2）分离过程踏下踏板时，离合器分泵向前移动带动分离叉向前移动，分离叉内端则通过分离轴承推动分变速器的分类按传动比变化方式分类（1） 有级变速器（2）无级变速器（3）综合式变速器按操纵方式不同分类（1）手动变速器（2）自动变速器（3）半自动变速器手动变速器（MT ）分类（1）按齿轮传动方式分两轴式和三轴式（FR ）（2）按齿轮啮合方式分滑动选择式、结合套式和同步啮合式。

汽车底盘基础知识概述第一章汽车底盘概述汽车底盘由传动系、行驶系、转向系与制动系四部分构成。

汽车传动系的功用就是将发动机发出的动力按需要传给驱动轮。

汽车行驶系的功用是同意发动机经传动系传来的转矩，并通过驱动轮与路面间附着作用，产生路面对汽车的牵引力，以保证整车正常行驶；此外，它应尽可能缓与不平路面对车身造成的冲击与振动，保证汽车行驶平顺性，同时能与汽车转向系很好地配合工作，实现汽车行驶方向的正确操纵，以保证汽车操纵稳固性。

汽车转向系的功用是用来保持或者者改变汽车行驶方向的机构。

制动系的功用是使行驶中的汽车减低速度或者停止行驶，或者使已停驶的汽车保持不动。

通常用汽车车轮总数×驱动车轮数（车轮数是指轮毂数）来表示汽车的驱动形式。

布置形式FR（货车）、FF（轿车）、RR（客车）、MR（赛车或者超跑）、4WD、AWD第二章离合器机械式传动系要紧由离合器，手动变速器，万向传动装置，主减速器及差速器，半轴构成。

离合器的功用（1）保证汽车平稳起步；（2）保证传动系平顺换档；（3）防止传动系过载。

离合器的类型–摩擦式•干式•湿式–液力偶合–电磁离合摩擦式离合器由主动部分、从动部分、压紧装置、分离机构与操纵机构五部分构成。

为消除离合器自由间隙及机件弹性变形所需的离合器踏板行程，称之离合器踏板的自由行程。

离合器的工作原理（1）接合状态离合器接合状态时，压紧弹簧将压盘、飞轮及从动盘互相压紧。

发动机转矩经飞轮及压盘通过摩擦面的摩擦力矩传递到从动盘，再经变速器输入轴向传动系输入。

2）分离过程踏下踏板时，离合器分泵向前移动带动分离叉向前移动，分离叉内端则通过分离轴承推动分离杠杆内端向前移动，分离杠杆外端依靠安装在离合器盖上的支点拉动压盘向后移动，使其在进一步压缩压紧弹簧的同时，解除对从动盘的压力。

因此离合器的主动部分处于分离状态而中断动力的传递。

（3）接合过程若要接合离合器，驾驶员应松开离合器踏板，操纵操纵机构使分离轴承与分离叉向后移，压盘弹簧的张力迫使压盘与从动盘压向飞轮。

第一部分 汽车底盘概述单元一 汽车底盘概述汽车一般是由发动机、 底盘、车身和电气设备组成， 下面对汽车底盘做一整体性的介绍。

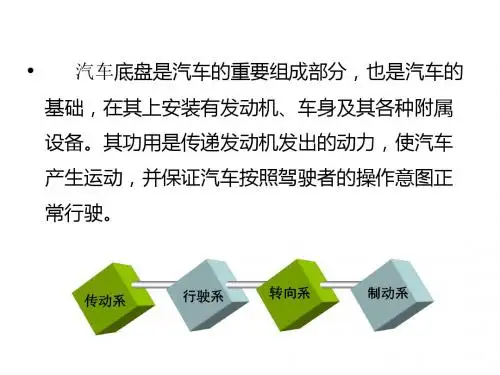

课题 1.1 汽车底盘的基本组成汽车底盘由传动系、 行驶系、转向系和制动系四大系统组成， 其功用为接受发动机的动 力， 使汽车运动并保证汽车能够按照驾驶员的操纵而正常行驶。

如图 1－1 和 1－2 所示为常 见货车和轿车的底盘结构图。

图 1－1 货车底盘结构1－前轴 2－前悬架 3－前轮 4－离合器 5－变速器 6－驻车制动器 7－传动轴 8－驱动桥 9－后悬架 10－后轮 11－车架 12－转向盘学习目标1. 了解汽车底盘的基本组成及功用2. 了解汽车底盘的各种布置型式3. 了解汽车行驶的基本原理4. 了解汽车维修流程、 掌握汽车维 修工作原则 教学建议 建议： 以实验室现场教学为 主， 以教师的讲解、 学生自 学等为辅， 条件允许可以运 用多媒体教学进行介绍或 总结。

鉴定标准 应知：汽车底盘的组成、 功用、总体布置和行驶 原理 应会：如何进行汽车底 盘维修的安全生产图 1－2 轿车底盘结构1－前悬架 2－前轮制动器 3－前轮 4－离合器踏板 5－变速器操纵机构 6－驻车制动手柄 7－传动轴 8－后桥 9－后悬架 10－后轮制动器 11－后轮 12－后保险杠13－备胎 14－横向稳定器 15－转向盘一、传动系汽车传动系是指从发动机到驱动车轮之间所有动力传递装置的总称。

其功用是将发动机的动力传给驱动车轮。

不同的汽车，其底盘的组成稍有不同；如载货汽车及部分轿车，其底盘一般是由离合器、手动变速器、万向传动装置(万向节和传动轴) 、驱动桥(主减速器、差速器、半轴、桥壳)等组成，如 1－3 所示；而现在轿车中采用自动变速器的越来越多，底盘包括自动变速器、万向传动装置、驱动桥等，即用自动变速器取代了离合器和手动变速器；如果是越野汽车(包括 SUV，即运动型多功能车)，还应包括分动器。

第一章汽车底盘概述学习目标在学习本章之后，你应当能够：1.了解前轮驱动汽车底盘上的主要配置和特点。

2.了解后轮驱动汽车底盘上的主要配置和特点。

3.了解汽车底盘的基本组成及功用。

4.了解汽车底盘的各种布置型式。

5.了解汽车行驶的基本原理。

第一节汽车底盘技术的发展概况现代汽车底盘分为前轮驱动和后轮驱动两大类，两大类汽车底盘在主要配置和结构上有着各自的特点。

一、前轮驱动汽车底盘上的主要配置和特点随着上个世纪70年代末前轮驱动轿车的普及，使汽车在结构上发生了许多变化，就汽车底盘而言，现代汽车发生了下面一系列的改进或变化。

1.变速器前轮驱动汽车使用的不再是单一的变速器，而是变速驱动桥，变速器里没有了过度用的中间轴；齿轮排列顺序发生了变化，就是齿轮前后顺序，越向后档位越高（后轮驱动汽车越向前档位越高）；变速器的输出轴（2轴）又是主减速器的主动齿轮轴，主减速器出少部分运用了圆锥双曲线齿轮外（发动机纵置时），大部分采用了圆柱斜齿轮（发动机横置时）。

2.传动轴前轮驱动轿车通常采用球笼式等速式万向节。

同时两根传动轴又是前轮驱动的半轴。

3.悬架与车轮定位前轮驱动轿车通常采用麦弗逊式或烛式独立悬架，其中配置较好的中、高档轿车多用烛式独立悬架。

这两种悬架使车轮的定位角发生了加大变化。

主销内倾角不再是传统的正偏移，而是零主销偏移或负主销偏移。

车轮也不是原来单一的外倾角，而是角度很小的外倾和负外倾。

在前轮驱动轿车出来之前汽车只是作前轮定位。

由于前轮驱动汽车通常采用承载式车身和较软的后悬架，所以需要作四轮定位。

4.承载式车身前轮驱动轿车通常采用承载式车身（无梁结构）。

车架与车身合为一体，取消了传统的车架。

与车身一体的底盘薄钢板制成盒形梁，在承载式车身中所有的部件其形状和设计都有承受载荷和各个方向冲击的功能。

避免了应力集中。

5.弹性元件前轮驱动轿车通常采用螺旋弹簧，空气弹簧和扭杆弹簧。

这些弹性元件具有缓冲性能好，所占空间尺寸小的优点。
