电力职业技能鉴定题库(第三册计算题)

电工三级考试样题和答案一、单选题（每题1分，共20分）1. 电工作业中，以下哪种工具是用于测量电流的？A. 电压表B. 电流表C. 电阻表D. 功率表答案：B2. 电路中，电阻R=10Ω，电压U=12V，根据欧姆定律，电流I 是多少？A. 0.6AB. 1.2AC. 2AD. 3A答案：B3. 交流电路中，电感L=0.5H，电阻R=10Ω，频率f=50Hz，计算感抗XL是多少？A. 3.14ΩB. 6.28ΩC. 9.42ΩD. 12.56Ω答案：C4. 在三相电路中，星形连接的线电压U_L和相电压U_φ之间的关系是什么？A. U_L = U_φB. U_L = √3 × U_φC. U_L = 3 × U_φD. U_L = 1/3 × U_φ答案：B5. 以下哪种材料不适合用作绝缘材料？A. 橡胶C. 金属D. 陶瓷答案：C6. 电路中，电容器C=100μF，电压U=5V，计算电容器的电荷Q是多少？A. 0.5CB. 5CC. 500CD. 5000C答案：A7. 以下哪种继电器是用于过载保护的？A. 时间继电器B. 电压继电器C. 电流继电器D. 温度继电器8. 变压器的一次侧电压为220V，二次侧电压为110V，变压器的变比是多少？A. 1:1B. 2:1C. 1:2D. 2:3答案：C9. 以下哪种设备是用于测量交流电路功率的？A. 电压表B. 电流表C. 功率表D. 电阻表答案：C10. 电路中，电阻R=20Ω，电流I=0.5A，根据欧姆定律，电压U是多少？A. 10VB. 20VC. 40VD. 50V答案：B11. 电路中，电感L=1H，电阻R=5Ω，频率f=60Hz，计算感抗XL是多少？A. 7.95ΩB. 15.9ΩC. 23.85ΩD. 31.8Ω答案：A12. 在三相电路中，三角形连接的线电流I_L和相电流I_φ之间的关系是什么？A. I_L = I_φB. I_L = √3 × I_φC. I_L = 3 × I_φD. I_L = 1/3 × I_φ答案：A13. 以下哪种材料适合用作导电材料？A. 橡胶B. 玻璃C. 金属D. 陶瓷答案：C14. 电路中，电容器C=200μF，电压U=10V，计算电容器的电荷Q是多少？A. 2CB. 20CC. 2000CD. 20000C15. 以下哪种继电器是用于欠压保护的？A. 时间继电器B. 电压继电器C. 电流继电器D. 温度继电器答案：B16. 变压器的一次侧电压为380V，二次侧电压为190V，变压器的变比是多少？A. 1:1B. 2:1C. 1:2D. 2:1答案：D17. 以下哪种设备是用于测量交流电路电流的？B. 电流表C. 功率表D. 电阻表答案：B18. 电路中，电阻R=30Ω，电流I=0.3A，根据欧姆定律，电压U是多少？A. 9VB. 18VC. 27VD. 36V答案：C19. 电路中，电感L=2H，电阻R=10Ω，频率f=50Hz，计算感抗XL是多少？A. 12.56ΩB. 25.12ΩC. 37.68ΩD. 50.24Ω答案：A20. 在三相电路中，星形连接的线电流I_L和相电流I_φ之间的关系是什么？A. I_L = I_φB. I_L = √3 × I_φC. I_L = 3 × I_φD. I_L = 1/3 × I_φ答案：A二、多选题（每题2分，共20分）21. 以下哪些因素会影响电路的电阻值？A. 材料B. 温度C. 长度D. 横截面积答案：ABCD22. 以下哪些设备是用于测量电压的？A. 电压表B. 电流表C. 功率表D. 电阻表答案：A23. 以下哪些因素会影响电路的电感值？A. 线圈匝数B. 线圈形状C. 线圈材料D. 线圈间隙答案：ABCD24. 以下哪些设备是用于测量电流的？A. 电压表B. 电流表C. 功率表D. 电阻表答案：B25. 以下哪些因素会影响电路的电容值？A. 电介质材料B. 电容器板间距C. 电容器板面积D. 电容器板形状答案：ABC26. 以下哪些设备是用于测量功率的？A. 电压表B. 电流表C. 功率表D. 电阻表答案：C27. 以下哪些因素会影响电路的电阻值？A. 材料B. 温度C. 长度D. 横截面积答案：ABCD28. 以下哪些设备是用于测量电压的？A. 电压表B. 电流表C. 功率表D. 电阻表答案：A29. 以下哪些因素会影响电路的电感值？A. 线圈匝数B. 线圈形状C. 线圈材料D. 线圈间隙答案：ABCD30. 以下哪些设备是用于测量电流的？A. 电压表B. 电流表C. 功率表D. 电阻表答案：B三、判断题（每题1分，共20分）31. 欧姆定律适用于交流电路。

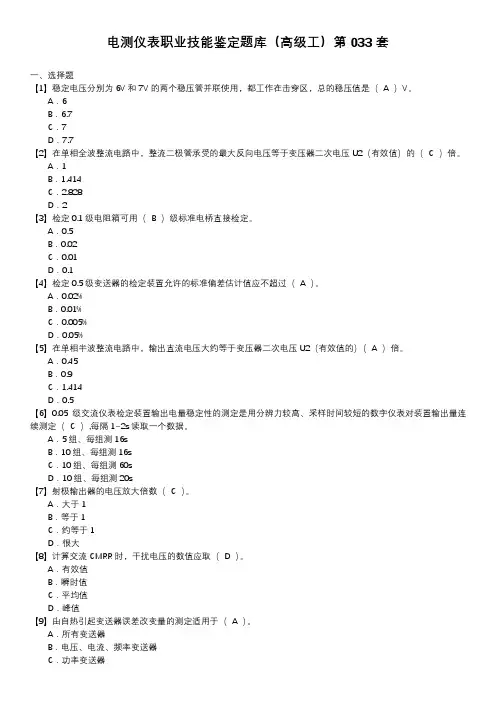

电测仪表职业技能鉴定题库（高级工）第033套一、选择题【1】稳定电压分别为6V和7V的两个稳压管并联使用，都工作在击穿区，总的稳压值是（ A ）V。

A．6B．6.7C．7D．7.7【2】在单相全波整流电路中，整流二极管承受的最大反向电压等于变压器二次电压U2（有效值）的（ C ）倍。

A．1B．1.414C．2.828D．2【3】检定0.1级电阻箱可用（ B ）级标准电桥直接检定。

A．0.5B．0.02C．0.01D．0.1【4】检定0.5级变送器的检定装置允许的标准偏差估计值应不超过（ A ）。

A．0.02%B．0.01%C．0.005%D．0.05%【5】在单相半波整流电路中，输出直流电压大约等于变压器二次电压U2（有效值的）（ A ）倍。

A．0.45B．0.9C．1.414D．0.5【6】0.05级交流仪表检定装置输出电量稳定性的测定是用分辨力较高、采样时间较短的数字仪表对装置输出量连续测定（ C ）,每隔1~2s读取一个数据。

A．5组、每组测16sB．10组、每组测16sC．10组、每组测60sD．10组、每组测20s【7】射极输出器的电压放大倍数（ C ）。

A．大于1B．等于1C．约等于1D．很大【8】计算交流CMRR时，干扰电压的数值应取（ D ）。

A．有效值B．瞬时值C．平均值D．峰值【9】由自热引起变送器误差改变量的测定适用于（ A ）。

A．所有变送器B．电压、电流、频率变送器C．功率变送器D．功率因数变送器【10】功率因数表检定装置的调节细度应不大于装置等级指数的（ C ）。

A．1/2B．1/3C．1/4D．1/5【11】在稳定的正弦交流电的一个周期内，随着时间变化而改变的是（ A ）。

A．瞬时值B．最大值C．有效值D．平均值【12】标称值为100Ω、容许功率为0.1W的标准电阻，容许通过的电流是（ A ）。

A．32mAB．100mAC．10mAD．1mA【13】JJG（电力）01-1994《电测量变送器检定规程》中规定，检定0.2级变送器的检定装置，装置中输出测量用仪表允许的测量误差不超过（ C ）。

电力职业技能鉴定题库61、对变压器及厂用变压器装设气体继电器有什么规定？答:带有油枕的800kVA及以上变压器、火电厂400kVA和水电厂180kVA及以上厂用变压器应装设气体继电器62、为什么将A级绝缘变压器绕组的温升规定为650C?答：变压器在运行中要产生铁损和铜损，这两部分损耗全部转化为热量，使铁芯和绕组发热、绝缘老化，影响变压器的使用寿命,因此国际规定变压器绕组的绝缘多采用A级绝缘,规定了绕组的温升为650C。

63、电阻限流有载调压分接开关有哪五个主要组成部分?各有什么用途？答：电阻限流有载调压分接开关的组成及作用如下：(1）切换开关：用于切换负荷电流。

（2）选择开关：用于切换前预选分接头。

（3）范围开关：用于换向或粗调分接头。

（4）操动机构:是分接开关的动力部分,有联锁、限位、计数等作用。

（5）快速机构:按规定的程序快速切换。

64、变压器油箱的一侧安装的热虹吸过滤器有什么作用？答：变压器油在运行中会逐渐脏污和被氧化，为延长油的使用期限，使变压器在较好的条件下运行，需要保持油质的良好.热虹吸过滤器可以使变压器油在运行中经常保持质量良好而不发生剧烈的老化.这样，油可多年不需专门进行再生处理。

65、什么叫变压器的不平衡电流?有什么要求？答:变压器的不平衡电流系指三相变压器绕组之间的电流差而言的.三相三线式变压器中，各相负荷的不平衡度不许超过20%，在三相四线式变压器中，不平衡电流引起的中性线电流不许超过低压绕组额定电流的25%。

如不符合上述规定,应进行调整负荷。

66、变压器新装或大修后为什么要测定变压器大盖和油枕连接管的坡度？标准是什么?答：变压器的气体继电器侧有两个坡度。

一个是沿气体继电器方向变压器大盖坡度，应为1%～1.5％。

变压器大盖坡度要求在安装变压器时从底部垫好。

另一个则是变压器油箱到油枕连接管的坡度，应为2%～4%（这个坡度是由厂家制造好的）。

这两个坡度一是为了防止在变压器内贮存空气,二是为了在故障时便于使气体迅速可*地冲入气体继电器，保证气体继电器正确动作。

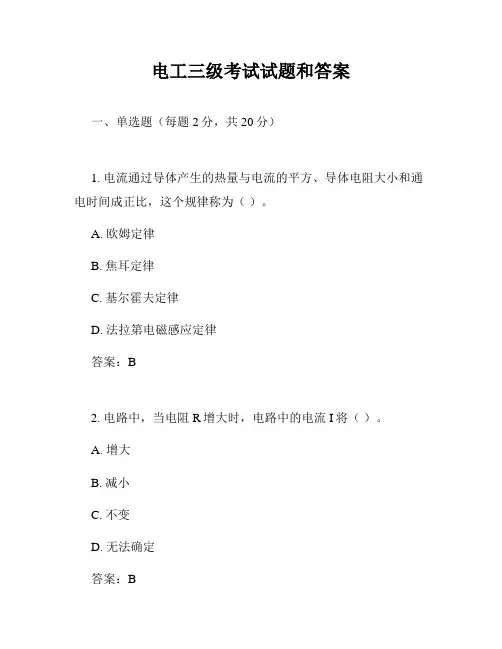

电工三级考试试题和答案一、单选题（每题2分，共20分）1. 电流通过导体产生的热量与电流的平方、导体电阻大小和通电时间成正比，这个规律称为（）。

A. 欧姆定律B. 焦耳定律C. 基尔霍夫定律D. 法拉第电磁感应定律答案：B2. 电路中，当电阻R增大时，电路中的电流I将（）。

A. 增大B. 减小C. 不变D. 无法确定答案：B3. 交流电路中，电感元件的阻抗与频率的关系是（）。

A. 正比B. 反比C. 无关D. 正弦关系答案：A4. 星形连接的三相电路中，线电压是相电压的（）倍。

A. 1B. √2C. 2D. √3答案：D5. 变压器的一次侧电压为220V，二次侧电压为110V，该变压器的变比为（）。

A. 1:1B. 2:1C. 1:2D. 2:1答案：C6. 电路中，电容器的容抗与频率的关系是（）。

A. 正比B. 反比C. 无关D. 正弦关系答案：B7. 电路中，功率因数cosφ的值越接近1，说明电路的（）越好。

A. 功率损耗B. 功率利用率C. 电压损耗D. 电流损耗答案：B8. 测量交流电路中电流的仪表是（）。

A. 电压表B. 电流表C. 功率表D. 欧姆表答案：B9. 电路中，电感元件的感抗与电流的关系是（）。

A. 正比B. 反比C. 无关D. 正弦关系答案：C10. 三相电路中，星形连接和三角形连接的功率计算公式是（）。

A. P=3UIcosφB. P=√3UIcosφC. P=UIcosφD. P=√3U²cosφ答案：B二、多选题（每题3分，共15分）11. 以下哪些因素会影响电路中的电流大小（）。

A. 电压B. 电阻C. 频率D. 温度答案：A、B、D12. 以下哪些元件属于纯电阻元件（）。

A. 电感B. 电阻C. 电容D. 二极管答案：B13. 以下哪些属于三相电路的连接方式（）。

A. 星形连接B. 三角形连接C. 串联连接D. 并联连接答案：A、B14. 以下哪些属于电路中的功率损耗（）。

选择题【1】当厂用系统单相接地时的电容电流达到（ B ）时，应考虑发电机中性点装设消弧线圈。

A．0.5AB．1AC．5AD．10A【2】变压器出现（ C ）情况时，应立即停止变压器运行。

A．有载调压装置卡涩B．变压器内部声音不正常C．内部声音异常，且有爆破声D．变压器油位很低【3】厂用变压器停电时，应按照（ A ）的顺序来操作。

A．先断开低压侧开关，后断开高压侧开关B．先断开高压侧开关，后断开低压侧开关C．先断哪侧都行D．先停上一级母线，后停下一级母线【4】接地保护反应的是（ C ）。

A．负序电压、零序电流B．零序电压、负序电流C．零序电压或零序电流D．负序电压或负序电流【5】集电极电刷（ A ）磨损最大。

A．通电时正极B．通电时负极C．不通电正极D．不通电负极【6】电动机电流等于空载电流与负载电流的（ D ）。

A．之和B．之差C．乘积D．相量和【7】在电容C相同的情况下，某只电容器电压越高，则表明（ D ）。

A．充电电流大B．容器的容积大C．电容器的容抗小D．极板上的储存电荷多【8】电动机的过载系数应（ B ）。

A．等于1B．大于1C．小于1D．大于或小于1，不能等于1【9】依据《电业安全工作规程》，电气设备分为高压和低压两种，其中高压设备的对地电压在（ C ）V以下。

A．110B．220C．250D．380【10】变压器所带的负载是电阻、电容性的，其外特性曲线呈现（ A ）。

A．上升形曲线B．下降形曲线C．近似于一条直线D．无规律变化【11】依据反违章管理规定，“设备检修，约时停送电”，属于（ A ）。

A．作业性违章B．装置性违章C．管理性违章D．指挥性违章【12】电流互感器二次回路的功率因数降低时，其电流误差及角误差（ C ）。

A．均增加B．均减少C．电流误差增加，角误差减少D．电流误差减少，角误差增大【13】在Yd接线的变压器两侧装差动保护时，其高、低压侧的电流互感器二次接线必须与变压器一次绕组接线相反，这种措施叫做（ A ）。

济宁市国家职业资格技能鉴定（高级）维修电工理论试卷一、填空题（每空1分，共32分）1、PLC指令中，ORB是并联（或）电路块指令，ANB是串联（与）电路块指令。

2、为使晶闸管能够可靠地触发，要求触发脉冲具有一定的幅度和宽度，尤其是带感性负载时，脉冲具有一定有宽度更为重要。

3、变压器的损耗主要包括_____磁滞损耗_____和____涡流损耗_______两大类。

4、常用的电工测量方法有三种：直接测量法、比较测量和间接测量法。

5、电容器充放电时电容电流均按指数曲线变化。

电容器两端电压不能突变。

6、当单臂电桥平衡时比较臂的数值乘以比率臂的倍数就是被测电阻的阻值。

7、变压器空载电流的有功分量很小，而无功分量较大，所以变压器空载时，其功率因数很低。

8、RLC 串联电路中，当ωL<1/ωL时，电压滞后电流一个相位角，电路呈容性。

9、电桥的平衡条件__电桥对臂电阻的乘积相等________________ 。

10、电容滤波可使整流电路的输出电压提高，使二极管导通时间变短。

11、自动空气开关按保护形式分：电磁脱扣器式、热脱扣器式、电磁脱扣器式、 ____复合脱扣器式和无脱扣器式。

12、当加到二级管上的反向电压增大到一定数值时，反向电流会突然增大，该反向电压值被称为反相击穿电压，此现象被叫做反相击穿现象。

13、三相异步电动机的调速方法有三种：一是改变磁极对数p 调速；二是改变电源频率调速；三是改变转差率S 调速。

14、在闭合状态下，负载电阻变大，端电压变大。

15、描述磁场中，各点强弱和方向的物理量叫磁感应强度。

16、LC振荡电路振荡频率为 f=1/ 2∏√LC。

17、磁性材料按矫顽力的大小分为硬磁材料、软磁材料和特殊性能的磁性材料三大类。

18、三相异步电动机采用的电力制动方法有①反接制动②能耗制动③电容制动④在生发电制动、（回馈制动）。

19、常用的电刷可分为石墨电刷、电化石墨电刷、金属石墨电刷。

20、自励电动机可分为并励、串励和复励三种。

电气试验职业技能鉴定题库（高级工）第033套一、选择题【1】绝缘电阻表输出的电压是（ C ）电压。

A．直流B．正弦交流C．脉动的直流D．非正弦交流【2】已知R=3Ω,XL=5Ω,将它们串联连接时，总阻抗Z等于（ C ）。

A．9ΩB．7ΩC．5ΩD．1Ω【3】在变压器高、低压绕组绝缘纸筒端部设置角环，是为了防止端部绝缘发生（ C ）。

A．电晕放电B．辉光放电C．沿面放电D．局部放电【4】稳压管在稳压范围内，流过管子的电流称为（ C ）电流。

A．额定B．整流C．稳定D．滤波【5】L、C串联电路的谐振频率f0等于（ A ）。

A．1/(2π√LB．C．2π√LCD．1/√LCE．√(L/F．【6】阻容耦合或变压器耦合的放大电路可放大（ B ）。

A．直流信号B．交流信号C．交、直流信号D．反馈信号【7】放大电路的静态工作点，是指输入信号为（ A ）时管子的工作点。

A．零B．正C．负D．额定值【8】测量介质损耗因数，通常不能发现的设备绝缘缺陷是（ D ）。

A．整体受潮B．整体劣化C．小体积试品的局部缺陷D．大体积试品的局部缺陷【9】钻头的规格标号一般标在钻头的（ B ）。

A．柄部B．颈部C．导向部分D．切削部分【10】电容器的电容量C=Q/U（Q为电荷量，U为电压），由此得出（ C ）。

A．Q上升，C变大B．Q下降C变小C．C是常量，不随Q、U而变D．U下降C变大【11】调相机作为系统的无功电源，在电网运行中它通常处于（ D ）的状态。

A．向系统送出有功功率B．从系统吸收视在功率C．从系统吸收有功功率D．向系统输送无功功率，同时从系统吸收少量有功功率以维持转速【12】产生串联谐振的条件是（ C ）。

A．XL>XCB．XL<XCC．XL=XＣD．L=C【13】在不均匀电场中，电晕起始电压（ D ）击穿电压。

A．远高于B．略高于C．等于D．低于【14】系统短路电流所形成的动稳定和热稳定效应，对系统中的（ C ）可不予考虑。

电工三级习题与参考答案一、单选题（共90题，每题1分，共90分）1、晶闸管交流调压电路输出的电压与电流波形都是非正弦波，导通角θ()，即输出电压越低时，波形与正弦波差别越大。

A、越大B、越小C、等于90°正确答案：B2、继电保护是由（）组成。

A、仪表回路B、二次回路各元件C、各种继电器正确答案：C3、低压电动机绕组对地绝缘电阻，用500V兆欧表检查其绝缘性能，其绝缘电阻值不应低于（）MΩ。

A、0.38B、1C、0.5D、2正确答案：C4、对称三相电源星形连接时，线电流等于A、2倍相电流B、相电流C、额定容量除以额定电压D、相电流的1/3倍正确答案：B5、时序逻辑电路中一定包含（）。

A、编码器B、加法器C、触发器D、存储器正确答案：C6、液压系统中油缸是属于（）A、辅助元件B、控制元件C、动力元件D、执行元件正确答案：D7、仪表端庄实质上是一个人的思想情操、道德品质、文化修养和( )的综合反映。

A、人格气质B、衣着洁净C、衣帽整齐D、衣着时尚正确答案：A8、室外安装的各种悬吊灯距离地面的距离应不小于（）。

A、1.5mB、3mC、2m正确答案：B9、电动势为10V，内阻为2Ω的电压源变换成电流源时，电流源的电流和内阻是A、5 2ΩB、2 5ΩC、20 2ΩD、10 2Ω正确答案：A10、调速系统的静差率一般是指系统在（）时的静差率。

A、额定转速时B、任意时刻C、低速时D、高速时正确答案：C11、三相二极交流换向器异步电动机的电刷数是（）A、6B、4C、2D、812、直流电动机采用降低电源电压的方法起动，其目的是A、为了减小起动电流B、为了减小起动转矩C、为了使起动过程平稳正确答案：A13、电动机外加电压不变，转速随负载改变而变化的相互关系叫（）特性。

A、力矩B、软特性C、硬特性正确答案：A14、直流发电机电枢上产生的电动势是A、脉冲电动势B、直流电动势C、交变电动势D、非正弦交变电动势正确答案：C15、复杂电路指的是含有()的直流电路A、多个电源B、多个节点C、多个网孔D、多个电阻不能用串并联关系花简正确答案：D16、一个四输入与非门，使其输出为0的输入变量取值组合有（）种。

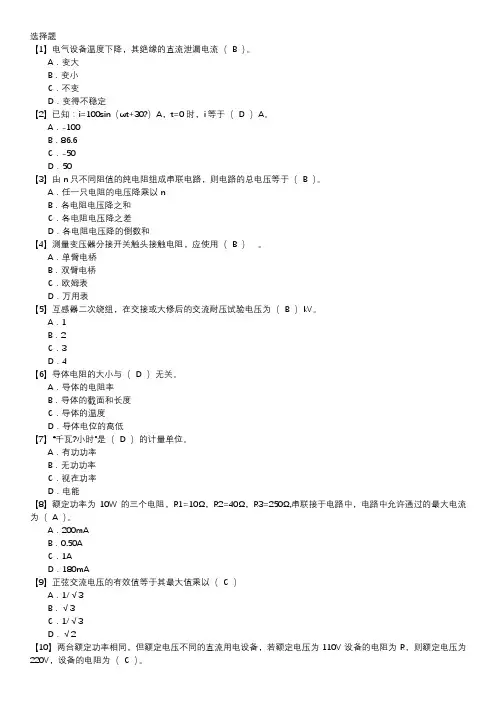

【1】电气设备温度下降，其绝缘的直流泄漏电流（ B ）。

A．变大B．变小C．不变D．变得不稳定【2】已知：i=100sin（ωt+30?）A，t=0时，i等于（ D ）A。

A．-100B．86.6C．-50D．50【3】由n只不同阻值的纯电阻组成串联电路，则电路的总电压等于（ B ）。

A．任一只电阻的电压降乘以nB．各电阻电压降之和C．各电阻电压降之差D．各电阻电压降的倒数和【4】测量变压器分接开关触头接触电阻，应使用（ B ）。

A．单臂电桥B．双臂电桥C．欧姆表D．万用表【5】互感器二次绕组，在交接或大修后的交流耐压试验电压为（ B ）kV。

A．1B．2C．3D．4【6】导体电阻的大小与（ D ）无关。

A．导体的电阻率B．导体的截面和长度C．导体的温度D．导体电位的高低【7】“千瓦?小时”是（ D ）的计量单位。

A．有功功率B．无功功率C．视在功率D．电能【8】额定功率为10W的三个电阻，R1=10Ω，R2=40Ω，R3=250Ω,串联接于电路中，电路中允许通过的最大电流为（ A ）。

A．200mAB．0.50AC．1AD．180mA【9】正弦交流电压的有效值等于其最大值乘以（ C ）A．1/√3B．√3C．1/√3D．√2【10】两台额定功率相同，但额定电压不同的直流用电设备，若额定电压为110V设备的电阻为R，则额定电压为220V，设备的电阻为（ C ）。

B．R/2C．4RD．R/4【11】在一个由恒定电压源供电的电路中，负载电阻R増大时，负载电流（ B ）。

A．增大B．减小C．恒定D．基本不变【12】测量变压器绕组直流电阻时除抄录其铭牌参数编号之外，还应记录（ B ）。

A．环境空气湿度B．变压器上层油温（或绕组温度）C．变压器散热条件D．变压器油质试验结果【13】发电机变压器绕组绝缘受潮后，其吸收比（ B ）。

A．变大B．变小C．不变D．不稳定【14】发电机右手定则用来判断（ D ）。

A．导体与磁场的相对运动B．导体在磁场中的运动方向C．导体所在磁场的磁力线方向D．导体感应电动势的方向【15】将两只或两只以上电阻的两端分别接在一起后接入电路，各电阻承受同一电压。

电力职业技能鉴定题库（一）计算题La5D1001 一电炉取用电流为5A，接在电压为220V的电路上，问电炉的功率是多少若用电8h，电炉所消耗的电能为多少解：电炉的功率P＝UI＝220×5＝1100（W）＝电炉在8h内消耗的能量A＝Pt＝×8＝（kWh）答：电炉的功率为，电炉所消耗的电能为。

La5D2002 如图D－1所示，其中：R1=5Ω,R2=10Ω,R3=8Ω,R4=3Ω,R5=6Ω,试求图中A、B端的等效电阻R解：Ra=R4∥R5=R4R5/(R4+R5)=3*6/(3+6)=2ΩRb=R3+Ra=8+2=10ΩRc=R2∥Rb=R2Rb/(R2+Rb)=10*10/(10+10)=5Ω）RAB=R1+Rc=5+5=10Ω答：A、B端的等效电阻R为10ΩLa5D3003 有一对称三相正弦交流电路，负载为星形连接时，线电压为380V，每相负载阻抗为10Ω电阻与15Ω感抗串接，试求负载的相电流是多少解：已知电压UL=380V，则相电压UP=UL/√3=220V每相负载电阻R=100Ω每相负载感抗XL=15Ω每相负载阻抗Z=√（R2+XL2）=18Ω则负载相电流为IP=U/Z=220/18=答：负载相电流为/La5D5004 图D-2所示L、C并联电路中，其谐振频率f0=30MHz，C=20pF，求L的电感值解：f0=1/（2π√LC）L=1/[（2πf0）2C]=*10-12H答：L的电感值为*10-12HLa5D5004 某电源的相电压U相是6kV，如接成星形，它的线电压是多少如果uA=Umsinωt (kV)，写出各相、线电压的瞬时值表达式。

解：线电压UL=√3UP=答：线电压为。

各相、线电压的瞬时值表达式为uA=Umsinωt (kV)uB=Umsin（ωt-120°）(kV)、uC=Umsin（ωt+120°）(kV)uAB=√3Umsin（ωt+30°）(kV)uBC=√3Umsin（ωt-90°）(kV)uCA=√3Umsin（ωt+150°）(kV)La5D1006 如图D-3所示，已知：E1=230V，R1=1Ω，E2=215V，R2=1Ω，R3=44Ω，试求I1、I2、I3及各电阻上消耗的功率解：应用支路电流法建立一组独立方程为I1+I2-I3=0I1R1+I3R3= E1-I2R2-I3R3=-E2将已知数代入上式，应用消元法得]I1=10A，I2=-5A，I3=5AI1和I3为正值，说明这两个电流的实际方向与选定的参考方向相同；I2为负值，说明它的实际方向与参考方向相反。

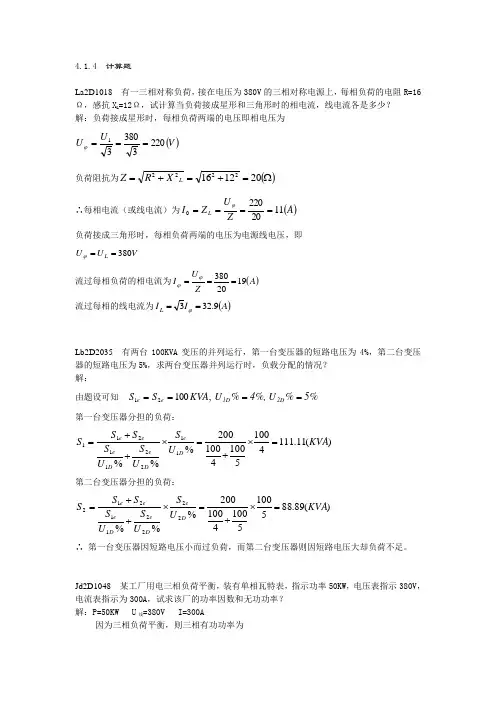

4.1.4 计算题La2D1018 有一三相对称负荷，接在电压为380V 的三相对称电源上，每相负荷的电阻R=16Ω，感抗X L =12Ω，试计算当负荷接成星形和三角形时的相电流，线电流各是多少？ 解：负荷接成星形时，每相负荷两端的电压即相电压为()V U U 220338031===ϕ 负荷阻抗为()Ω=+=+=2012162222L X R Z ∴每相电流（或线电流）为()A Z U Z I L 11202200====ϕ负荷接成三角形时，每相负荷两端的电压为电源线电压，即V U U L 380==ϕ 流过每相负荷的相电流为()A Z U I 1920380===ϕϕ 流过每相的线电流为()A I I L 9.323==ϕLb2D2035 有两台100KVA 变压的并列运行，第一台变压器的短路电压为4%，第二台变压器的短路电压为5%，求两台变压器并列运行时，负载分配的情况？解：由题设可知 5%%U 4%,%U KVA S S 2D 1D e e ====,10021第一台变压器分担的负荷：)(11.111410051004100200%%%112211211KVA U S U S U S S S S D e D e D e e e =⨯+=⨯++= 第二台变压器分担的负荷： )(89.88510051004100200%%%222211212KVA U S U S U S S S S D e D e D e e e =⨯+=⨯++=∴ 第一台变压器因短路电压小而过负荷，而第二台变压器则因短路电压大却负荷不足。

Jd2D1048 某工厂用电三相负荷平衡，装有单相瓦特表，指示功率50KW ，电压表指示380V ，电流表指示为300A ，试求该厂的功率因数和无功功率？解：P=50KW U 线=380V I=300A因为三相负荷平衡，则三相有功功率为KW P 150350=⨯= 三相视在功率为)(45.19730038.033KVA UI S ≈⨯⨯==76.045.197150cos ≈==S P ϕ 无功功率为var 4.12815045.1972222K P S Q =-=-=答：该厂的功率因数0.76,无功功率为128.4KvarJe2D1069 某抄表员在一次抄表时发现某工业用户有功分时计费电能表（三相四线制）一相电流回路接反，已知从上次装表时间到现在为止该用户抄见有功电量为80000kWh,高峰电量为30000kWh,低谷电量为20000kWh ，请问该用户应补交电费多少元？（假设平段电价为0.40元/kWh,高峰电价为平段电价的150%，低谷电价为平段电价的50%）。

电工三级考试题含答案一、单选题（共120题，每题1分，共120分）1.数控系统的主轴变速又称( )功能。

A、MB、GC、TD、S正确答案：D2.检查、确认变压器的( )是否能满足控制单元和伺服系统的电能消耗。

A、功率B、效率C、C容量D、D电压正确答案：C3.KGPS100-1中频电源装置的主电路由整流和逆变两部分组成。

经过全控整流后的直流电经( )滤波后送给逆变器。

A、电感与电容B、电容C、阻容D、电感正确答案：D4.国家标准规定了基轴制的( )。

代号为“h”。

A、上偏差为零，下偏差大于零B、下偏差为零，上偏差小于零C、上偏差为零，下偏差小于零D、下偏差为零，上偏差大于零正确答案：C5.当锉刀拉回时，应( )，以免磨顿锉齿或划伤工件表面。

A、轻轻划过B、抬起C、拖回D、稍微抬起正确答案：D6.常见的可逆主电路连接方式有( )两种A、串联和反交叉连接B、并联和反交叉连接C、反并联和交叉连接D、并联和交叉连接正确答案：C7.在逻辑无环流可逆调速系统的逻辑运算电路中，逻辑切换指令延迟发出的时间主要由( )组成。

A、关断等待时间和触发等待时间B、触发导通时间C、触发等待时间D、关断等待时间正确答案：A8.单股导线连接时的绝缘层剥削长度为导线直径的( )倍左右。

A、10B、20C、70D、30正确答案：C9.FX系列PLC中，如果只有CJP而无EJP指令时，程序将执行( )指令。

A、NOPB、ENDC、OUTD、AND正确答案：A10.下列控制声音传播的措施中( )不属于消声措施。

A、使用个人防护用品B、使用吸声材料C、采用声波反射措施D、电气设备安装消声器正确答案：A11.选择电能表的规格就是选择电能表的额定( )和额定电压。

A、频率B、电流C、功率D、相位正确答案：B12.车床尾架体孔和顶尖套筒的配合种类为基本偏差( )A、gB、hC、fD、e正确答案：B13.接通机床的( )电源，做好随时按急停按钮的准备，以防“飞车”等事故。

职业技能鉴定国家题库统一试卷电工知识试卷一．选择题（第1～60题，选择正确的答案，将相应的字母填入题内的括号中。

（A）3 （B）33（C）3（D）25.低频信号发生器开机后（）即可使用。

（A）很快（B）加热1分钟后（C）加热20分钟后（D）加热1小时后6.用通用示波器观察工频220V电压波形时，被测电压应接在（）之间。

（A）“Y轴输入”和“X轴输入”端钮（B）“Y轴输入”和“接地”端钮（C）“X轴输入”和“接地”端钮（D）“整步输入”和“接地”端钮7.直流双臂电桥可以精确测量（）的电阻。

（A）1Ω以下（B）10Ω以上（C）100Ω以上（D）100KΩ以上8.变压器负载运行并且其负载的功率因数一定时，变压器的效率和（）的关系叫变压器负载运行的效率特性。

（A）时间（B）主磁通（C）铁损耗（D）负载系数9.一台三相变压器的联接组别为Y N，d11，其中的“11”表示变压器低压边（）电角度。

（A）线电势相位超前高压边线电势相位3300（B）线电势相位滞后高压边线电势相位3300（C）相电势相位超前高压边相电势相位300（D）相电势相位滞后高压边相电势相位30010.为了满足电焊工艺的要求，交流电焊机应具有（）的外特性。

（A）平直（B）陡降（C）上升（D）稍有下降11.直流电焊机之所以不能被交流电焊机取代，是因为直流电焊机具有（）的优点。

（A）制造工艺简单，使用控制方便（B）电弧稳定，可焊接碳钢、合金钢和有色金属（C）使用直流电源，操作较安全（D）故障率明显低于交流电焊机12.与直流弧焊发电机相比，整流式直流电焊机具有（）的特点。

（A）制造工艺简单，使用控制方便（B）制造工艺复杂，使用控制不便（C）使用直流电源，操作较安全（D）使用调速性能优良的直流电动机拖动，使得焊接电流易于调整。

13.整流式直流电焊机次级电压太低，其故障原因可能是（）。

（A）变压器线圈匝间短路（B）饱和电抗器控制绕组极性接反（C）稳压器谐振线圈短路（D）稳压器补偿线圈匝数不恰当14.在三相交流异步电动机定子上布置结构完全相同，在空间位置上互差1200电角度的三相绕组，分别通入（），则在字子与转子的空气隙间将会产生旋转磁场。

选择题【1】操作票填写字迹要工整、清楚，提倡使用（ C ）并不得任意涂改。

A．圆珠笔B．钢笔C．仿宋体D．印刷体【2】单人（ A ）进入SF6配电室从事检修工作。

A．不准B．可以C．经充分通风后可以D．征得值班人员同意可以【3】操作票要由（ B ）统一编号，按顺序使用。

A．电业局B．供电局（工区）C．变电站D．值班长【4】事故预想、倒闸操作一般情况下由（ B ）负责组织安排。

A．值班员B．第一值班员C．值长D．站长【5】触电伤员如神智不清，应就地仰面躺平，且确保气道通畅，并用（ C ）s时间呼叫伤员或轻拍其肩部，以判断伤员是否意识丧失。

A．3B．4C．5D．6【6】断路器在气温零下30℃时做（ A ）试验。

A．低温操作B．分解C．检查D．绝缘【7】电流互感器二次侧不允许（ A ）。

A．开路B．短路C．接仪表D．接保护【8】"四对照"即对照设备（ B ）。

A．名称、编号、位置和装拆顺序B．名称、编号、位置和拉合方向C．名称、编号、位置和投退顺序D．名称、编号、表记和拉合方向【9】电压互感器低压侧两相电压降为零、一相正常，一个线电压为零则说明（ A ）。

A．低压侧两相熔断器断B．低压侧一相熔丝断C．高压侧一相熔丝断D．高压侧两相溶丝断【11】投入主变压器差动保护启动连接片前应（ A ）再投。

A．用直流电压表测量连接片两端对地无电压后B．检查连接片在开位后C．检查其他保护连接片是否投入后D．检查差动继电器是否良好后【12】胸外按压要以均匀速度进行，每分钟（ D ）次左右。

A．50B．60C．70D．80【13】电力系统在运行中发生短路故障时，通常伴随着电流（ A ）。

A．大幅度上升B．急剧下降C．越来越稳定D．不受影响【14】需要将运行中的变压器补油时应将重瓦斯保护改接（ A ）再进行工作。

A．信号B．跳阐C．停用D．不用改【15】断路器液压机构应使用（ A ）。

A．10号航空油B．15号航空油C．30号航空油D．35号油【16】断路器零压闭锁后，断路器（ B ）分闸。

计算题La5D1001 一电炉取用电流为5A，接在电压为220V的电路上，问电炉的功率是多少？若用电8h，电炉所消耗的电能为多少？解：电炉的功率P＝UI＝220×5＝1100（W）＝1.1kW电炉在8h内消耗的能量A＝Pt＝1.1×8＝8.8（kWh）答：电炉的功率为1.1kW，电炉所消耗的电能为8.8kWh。

La5D2002 如图D－1所示，其中：R1=5Ω,R2=10Ω,R3=8Ω,R4=3Ω,R5=6Ω,试求图中A、B端的等效电阻R？解：Ra=R4∥R5=R4R5/(R4+R5)=3*6/(3+6)=2ΩRb=R3+Ra=8+2=10ΩRc=R2∥Rb=R2Rb/(R2+Rb)=10*10/(10+10)=5ΩRAB=R1+Rc=5+5=10Ω答：A、B端的等效电阻R为10ΩLa5D3003 有一对称三相正弦交流电路，负载为星形连接时，线电压为380V，每相负载阻抗为10Ω电阻与15Ω感抗串接，试求负载的相电流是多少？解：已知电压UL=380V，则相电压UP=UL/√3=220V每相负载电阻R=100Ω每相负载感抗XL=15Ω每相负载阻抗Z=√（R2+XL2）=18Ω则负载相电流为IP=U/Z=220/18=12.2A答：负载相电流为12.2ALa5D5004 图D-2所示L、C并联电路中，其谐振频率f0=30MHz，C=20pF，求L的电感值？解：f0=1/（2π√LC）L=1/[（2πf0）2C]=1.4*10-12H答：L的电感值为1.4*10-12HLa5D5004 某电源的相电压U相是6kV，如接成星形，它的线电压是多少？如果uA=Umsinωt (kV)，写出各相、线电压的瞬时值表达式。

解：线电压UL=√3UP=10.39kV答：线电压为10.39kV。

各相、线电压的瞬时值表达式为uA=Umsinωt (kV)uB=Umsin（ωt-120°）(kV)uC=Umsin（ωt+120°）(kV)uAB=√3Umsin（ωt+30°）(kV)uBC=√3Umsin（ωt-90°）(kV)uCA=√3Umsin（ωt+150°）(kV)La5D1006 如图D-3所示，已知：E1=230V，R1=1Ω，E2=215V，R2=1Ω，R3=44Ω，试求I1、I2、I3及各电阻上消耗的功率？解：应用支路电流法建立一组独立方程为I1+I2-I3=0I1R1+I3R3= E1-I2R2-I3R3=-E2将已知数代入上式，应用消元法得I1=10A，I2=-5A，I3=5AI1和I3为正值，说明这两个电流的实际方向与选定的参考方向相同；I2为负值，说明它的实际方向与参考方向相反。

电工三级技能鉴定考核试题及答案1一、单选题1、集成译码器无法工作，首先应检查( )的状态。

A.输入端B.输出端C.清零端D.使能端2、由与非门组成的可控RS触发器，当RS为（）时，触发器处于不定状态。

A.00B.01C.10D.113、JK触发器，当JK为（）时，触发器处于翻转状态。

A.00B.01C.10D.114、时序规律电路的计数掌握端无效，则电路处于( )状态。

A.计数B.保持C.置1D.置05、时序规律电路的计数器直接取相应进制数经相应门电路送到( )端。

A.异步清零端B.同步清零端C.异步置数端D.同步置数端6、晶闸管触发电路所产生的触发脉冲信号必需要（）。

A.有肯定的频率B.有肯定的电抗C.有肯定的宽度D.有肯定的电位7、锯齿波触发电路由( )、脉冲形成与放大、强触发与输出、双窄脉冲产生等四个环节组成。

A.锯齿波产生与相位掌握B.矩形波产生与移相C.尖脉冲产生与移相D.三角波产生与移相8、锯齿波触发电路中的锯齿波是由恒流源对（）充电以及快速放电产生的。

A.电阻器B.蓄电池C.电容器D.电抗器9、三相半波可控整流电路由( )只晶闸管组成。

A.3B.5C.4D.210、X62W铣床进给电动机M2的左右(纵向)操作手柄有( )位置。

A.快、慢、上、下、中五个B.上、下、中三个C.上、下、前、后、中五个D.左、中、右三个11、下列有关RLC串联沟通电路叙述错误的是( )。

A.电路呈阻性B.称为电压谐振C.电阻上的电压达到最大值D.电源仍向回路输送无功功率12、在RLC并联沟通电路中，当电源电压大小不变而频率从其谐振频率渐渐减小到零时，电路中电流将( )。

A.从某一最大值渐变到零B.由某一最小值渐变到无穷大C.保持某肯定值不变D.无规律变化13、某RLC并联电路中的总阻抗呈感性，在保持感性负载不变的前提下调整电源频率使之增加，则该电路的功率因数将( )。

A.增大B.减小C.保持不变D.降为零14、RLC并联谐振电路在谐振频率四周呈现( )。
