液晶屏背光驱动与保护原理分析液晶屏是一种广泛应用于电子产品的显示屏，其中的背光驱动与保护是其正常工作所必需的部分。
本文将对液晶屏背光驱动与保护原理进行分析。
背光驱动是液晶屏的核心组成部分，它主要负责为液晶屏提供亮度和色彩。
液晶屏背光驱动一般采用恒流源驱动方式，即通过恒流源来提供背光模组所需的工作电流。
背光驱动电路需要实现对背光的调光和调色，一般采用PWM(脉宽调制)方式实现。
PWM方式可以通过调整脉冲时间的长短来控制背光的亮度，从而实现液晶屏的亮度调节。
此外，背光驱动还需要支持不同的色彩显示需求，一般通过改变电流源的工作方式来实现对色彩的控制。
液晶屏的背光保护主要是为了延长背光的使用寿命和避免过度使用背光导致的功耗过大。
背光保护通常包括两个方面的考虑：背光的开关和亮度的调整。
背光的开关是指在液晶屏不使用时，将背光关闭以节省能源。
一般情况下，液晶屏的背光保护采用的是根据用户操作行为来实现背光的开关，比如在一段时间内未出现用户操作时，系统会自动关闭背光。
而液晶屏亮度的调整主要是为了适应不同环境光照强度下的显示效果。
液晶屏一般会自动感知环境光照的强度，并根据环境光照的变化来自动调整屏幕背光的亮度，以保持适宜的显示效果。
在液晶屏背光的保护中，还需要考虑背光灯的寿命问题。
背光灯一般采用冷白炽灯、荧光灯或LED作为光源，随着使用时间的增长，背光灯的亮度逐渐减弱，影响显示效果。
因此，液晶屏背光保护的另一个重要任务就是要延长背光灯的寿命，减少灯丝的老化和磨损。
一般液晶屏背光保护采用的是自动调节背光亮度的方式，根据背光灯的使用时间和亮度的变化，调整背光的亮度至合适的水平。
此外，还可以采用灯丝预热等方式进一步延长背光的寿命。
总体来说，液晶屏的背光驱动与保护是保证液晶屏正常工作的重要组成部分。
背光驱动负责为液晶屏提供亮度和色彩，而背光保护则是为了延长背光的使用寿命和节省能源。
通过合理设计背光驱动电路和背光保护的算法，可以实现液晶屏的正常工作和长久使用。

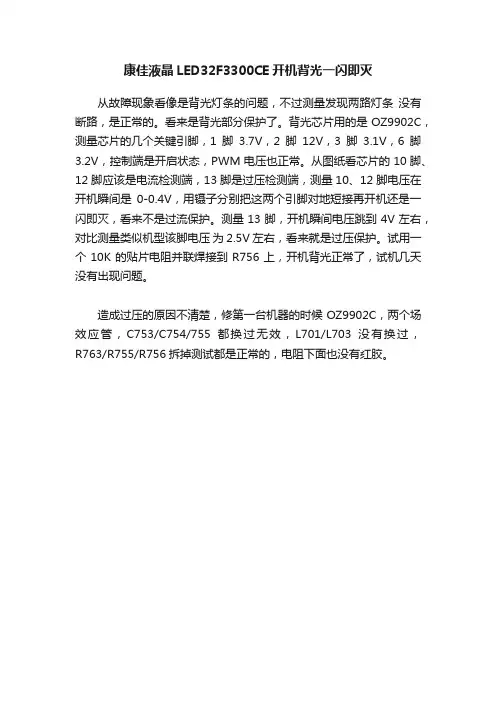

康佳液晶LED32F3300CE开机背光一闪即灭
从故障现象看像是背光灯条的问题，不过测量发现两路灯条没有断路，是正常的。
看来是背光部分保护了。
背光芯片用的是OZ9902C，测量芯片的几个关键引脚，1脚3.7V，2脚12V，3脚3.1V，6脚3.2V，控制端是开启状态，PWM电压也正常。
从图纸看芯片的10脚、12脚应该是电流检测端，13脚是过压检测端，测量10、12脚电压在开机瞬间是0-0.4V，用镊子分别把这两个引脚对地短接再开机还是一闪即灭，看来不是过流保护。
测量13脚，开机瞬间电压跳到4V左右，对比测量类似机型该脚电压为2.5V左右，看来就是过压保护。
试用一个10K的贴片电阻并联焊接到R756上，开机背光正常了，试机几天没有出现问题。
造成过压的原因不清楚，修第一台机器的时候OZ9902C，两个场效应管，C753/C754/755都换过无效，L701/L703没有换过，R763/R755/R756拆掉测试都是正常的，电阻下面也没有红胶。
液晶显示器背光维修详解一、背光单元介绍液晶显示器的背光系统目前有两种方案：一种是CCFL灯管，另一种就是目前比较流行的LED背光屏。
由于LED背光系统因为寿命长、故障率低，几乎不存在维修，所以我们今天所说的液晶显示嚣的背光维修说的都是CCFL维修。
CCFL冷极性背光系统一般来说有供电、高压板、灯管三部分组成。
我们做维修时，必须把某一个功能单元电路进行细划分块，然后分清楚各部分功能之间的连接关系。
背光系统的供电一般来说都是由一体板的电源部分或外接电源适配器提供+１２V 工作电压。
高压板是负责把１２V直流电压通过PWM控制电路，转换成脉冲直流电，再经过升压变压器，提升到８００――１５００V的脉冲电压，直接点亮CCFL灯管。
我们现在用的CCFL灯管一般点亮电压在１２００－１５００V，正常工作时电压在６００－８００V，工作电流在５－７MA左右。
我们现在维修时常用的冷极型灯管有两种。
二、背光工作原理详解现在液晶常用的升压方案有三种：一种是在维修中比较常见的明基方案，使用P沟道场管降压来实现调光，再通过两只PNP三极管组成自激振荡升压电路完成升压工作。
第二种是使用一只NP复合场管，由PWM IC直接控制场管推动升压变压器来完成升压动作。
第三种要想排除液晶背光的故障，就必须了解液晶显示器背光各单元电路的作用，把有可能引起背光保护的原因全部想清楚。
与背光正常工作的几个部分电路：驱动板送出的ONOFF和ADJ信号，一体板或电源适配器的＋12V供电，高压板的升压电路，PWM控制电路，过压过流采样电路，灯管接插座，灯管连接线，灯管。
ON/OFF信号ON/OFF信号就是对高压板提供开启和关闭的信号，从字面上就可以看出来。
ON/OFF信号一般为高电平开启，低电平关闭。
但也有少部分高压板是需要低电平开启，高电平关闭的，这类高压板只有我们在更换高压板或驱动板时才需要考虑电平转换。
一般情况下ON/OFF信号的电压为3.3V左右，一般不起过5V。
液晶CCFL灯管的检测与维修虽然目前LED显示屏已经大量上市，但由于LED存在黑底不黑、边缘漏光的缺点，而LCD液晶面板光线柔和，新品仍然不断生产上市中。
同时市场上现存的LCD显示器都已经进入维修期，故障率较高，今天就LCD显示器灯管的故障总结如下：一、CCFL灯管的工作原理液晶显示器的CCFL灯管和我们家里使用的节能灯与日光灯管是相同的，是需要在加电时使用上千伏的高电压击活灯管内的惰性气体，而后在较低电压下维持灯管的持续发光。
1、CCFL灯管的点火液晶显示器的高压板有接收到驱动板（解码板）送来的ON/OFF信号后，就会送出PWM脉冲，推动高压变压器产生高压，但这个高压并不是持续的，而是断续的。
高压板的反馈电路会同步检测灯管的反馈电流和反馈电压，如果某一支灯管没有反馈电流只有反馈电压，说明该高压板的输出插座未接灯管或者灯管完全断开。
如果是双灯管或四灯、六灯，只要有一支灯管未接或断裂，在加电开机后，背光会亮，但由于有一支灯管未接，这时高压板在数秒后就会熄灭而停止工作，防止有高压打火出现，引起事故。
如果PWM 管理IC能够检测到反馈电压和反馈电流时，说明灯管插接到位，这时灯管的点火动作就会完成，而后高压板的输出电压就会降到600－800V，维持灯管的持续工作。
液晶显示器的原机高压板的点火设置和灯管反馈检测很完善，如果不接灯管在开机瞬间也不会出现灯管插座打火现象。
但市面上销售的通用高压板的功能就要差一些，部分产品不接灯管，灯管插座就会出现打火现象。
液晶电视的高压板由于灯管连接和设置与液晶显示器不同，所以其反馈检测与液晶显示器也有所不同，我们在检修时高压板的灯管插座不应空置，需要接上灯管，否则会严重打火，导致PCB板碳化。
2、CCFL灯管的极性CCFL灯管和日光灯管一样，一般是不分极性的，但由于CCFL灯管在制作过程中，为防止灯管在使用过程中电极作用引起灯管发黑，一般会在灯管两端加入不同的涂层减缓灯管发黑。
液晶屏常⽤背光控制芯⽚应⽤电路集锦
液晶屏常⽤背光控制芯⽚应⽤电路集锦
27、0Z9959 6 串LED 驱动控制芯⽚
OZ9959 是⼀款驱动LED 的⾼频DC/DC 转换芯⽚，内置过压、过流及过热保护电路，并集成有LED 电流均衡控制电路，具有软启动功能，最多可并⾏驱动6 串LED ，其典型应⽤电路如图5-67 所⽰。
图5-67 OZ9959 典型应⽤电路
28.0Z9982 MOSFET 管驱动器
OZ9982 内含两个独⽴的⾼频双MOSFET 管驱动器，驱动能⼒强，并采⽤优化的"先断后通"切换⽅式，可靠性⾼，⼰⼴泛应⽤于液晶彩显或影电的逆变电路中，其典型应⽤电路如图5-68 所⽰。
图5-68 OZ9982 典型应⽤电路
29.0Z9957 LED 驱动⾼频DC/DC 转换芯⽚
OZ9957可驱动⼀串或多串LED 输⼊电压为4.5V~30V ，开关频率⾼达600kHz ，多⽚控制器可同步⼯作。
该IC 内置过压、过流、开路保护及软启动电路，其典型应⽤电路如图5 -69 所⽰。
图5-69 OZ9957 典型应⽤电路。
夏普液晶电视故障保护记忆功能的解除方法夏普液晶电视故障保护记忆功能的解除方法夏普液晶电视的很多机型主板有5次记忆保护，当背光或者电源发生故障时，只要开机5次以上，就形成保护记忆，然后，即使你换了背光板、灯管、电源板等几乎所有板子，面板指示灯依然是红闪绿再闪红，让很多维修人员束手无策。
在此介绍夏普液晶电视主板5次记忆保护的解除方法：第一步：拔掉电源插头，同时按住信号源键（AV/TV）和音量减键不放。
第二步：插上电源插头（在这之前别放开前面的健）。
第三步：静待画面出现。
第四步：画面出现以后，放开信号源键和音量减键。
这时候的画面上有个K字，表示进入工厂调试模式了，这时候你会发现音量加减只有两个等级：15和30。
第五步：再同时按住音量减和节目减，这时候会出现英文菜单。
以上5步，全部通过电视机面板按钮操作。
第六步：用电视机遥控器的方向键向下切换到第二页。
第七步：查看第二页的第一栏，就是英文的工厂字样。
第八步：方向键左右切换到：CHINA，然后确定。
第九步：拔掉电源插头。
第十部：再插电源插头，并按面板开机键，到此解除5次记忆保护。
一台夏普D20B10A液晶电视，开机后屏幕亮，有图、有声，约5S后自动回到待机状态。
分析检修：从故障现象看，电源、主板或背光板都有可能损坏，其中背光板损坏的可能性较大，在开机时快速测量高压线圈的非高压输出端电压，发现1个高压线圈的该端电压为0.1V，而其他线圈的该端电压为3.6V～4V：仔细观察后发现这个线圈的漆包线颜色有点深，可能发热过，测电阻比其他线圈阻值稍小，试机几次后感觉这个线圈有温升，且背光亮时屏幕上有一条着带，其位置也正好与这个高压线圈的位置对应，综合几方面情况，判断故障系该高压线圈局部短路所致。
网购同型号高压线圈装上，信心满满地上电试机，待机红灯常亮，不开机。
该机的电源按键功能比较特殊：在待机状态按此键，机器会进入最小功耗状态，待机红灯也熄灭，此时按遥控器也不能开机，一定要再按面板电源键才能开机。

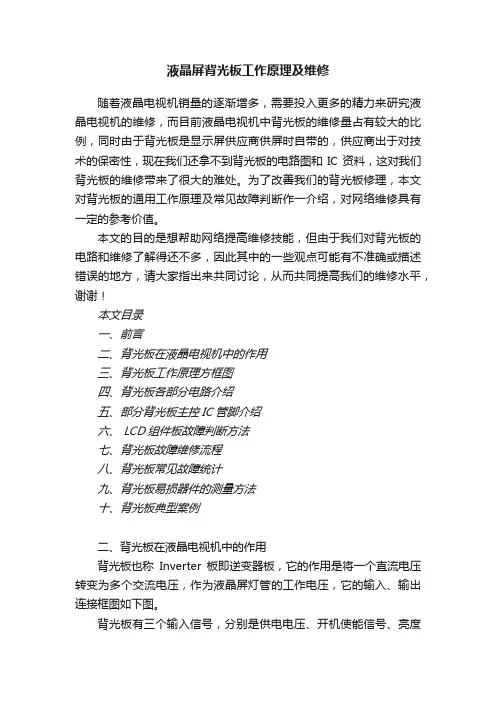

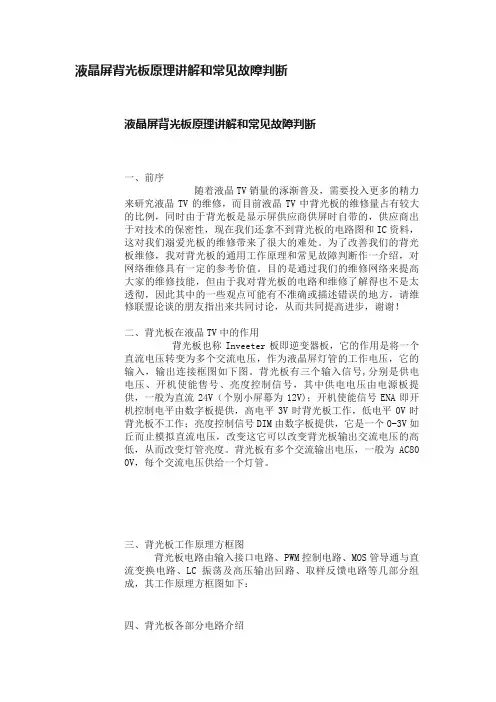

液晶屏背光板原理讲解和常见故障判断液晶屏背光板原理讲解和常见故障判断一、前序随着液晶TV销量的涿渐普及，需要投入更多的精力来研究液晶TV的维修，而目前液晶TV中背光板的维修量占有较大的比例，同时由于背光板是显示屏供应商供屏时自带的，供应商出于对技术的保密性，现在我们还拿不到背光板的电路图和IC资料，这对我们溺爱光板的维修带来了很大的难处。
为了改善我们的背光板维修，我对背光板的通用工作原理和常见故障判断作一介绍，对网络维修具有一定的参考价值。
目的是通过我们的维修网络来提高大家的维修技能，但由于我对背光板的电路和维修了解得也不是太透彻，因此其中的一些观点可能有不准确或描述错误的地方，请维修联盟论谈的朋友指出来共同讨论，从而共同提高进步，谢谢！二、背光板在液晶TV中的作用背光板也称Inveeter板即逆变器板，它的作用是将一个直流电压转变为多个交流电压，作为液晶屏灯管的工作电压，它的输入，输出连接框图如下图。
背光板有三个输入信号,分别是供电电压、开机使能售号、亮度控制信号，其中供电电压由电源板提供，一般为直流24V（个别小屏幕为12V)；开机使能信号ENA即开机控制电平由数字板提供，高电平3V时背光板工作，低电平0V时背光板不工作；亮度控制信号DIM由数字板提供，它是一个0-3V如丘而止模拟直流电压，改变这它可以改变背光板输出交流电压的高低，从而改变灯管亮度。
背光板有多个交流输出电压，一般为AC800V，每个交流电压供给一个灯管。
三、背光板工作原理方框图背光板电路由输入接口电路、PWM控制电路、MOS管导通与直流变换电路、LC振荡及高压输出回路、取样反馈电路等几部分组成，其工作原理方框图如下：四、背光板各部分电路介绍1、输入接口电路输入接口电路中的供电输入电压一路直接加到MOS 管导通电路，作为MOS管的供电电压（24V或12V）；另一路经晶体管稳压控制电路加到PWM控制IC，作为PWM控制IC的供电电压（一般为5V）2）开机使能信号ENA输入接口电路中的开机使能信号ENA经过相关的三极管、电阻、电容电路后加到PWM控制IC，作为PWM电路的控制开关。
液晶电视电源板维修经验及高压板去保护以下是整理的经验，供参考：1、液晶电源通电后，副电源先工作，输出+5V电压给数字板上的CPU，此时整机处于待机状态。
当按“待机”键后，CPU输出开机电平，PFC 电路先工作，将+300V脉动直流电压转换成正常的直流电压(+380V)后，这时主开关电源的脉宽振荡器才开始工作，接着主开关变压器次级输出+12V、+24V电压，整机进入正常工作状态。
2、什么是PFC电路? PFC电路说白了就是把桥堆整流后的+300V 电压升高到+375V----+400V。
这也是液晶电视的电源与CRT电视的电源不同之处的第一点，不同之处的第二点就是次级电压比CRT的低，其它的地方与普通的开关电源原理相同，都一样。
测得大滤波电容330U/450V两端电压为+375V---+400V，则表明功率因数校正电路工作正常;如果测得电容两端电压为+300V，说明PFC电路未工作，主查PFC振荡集成电路。
3、检修液晶电源时，首先确认保险管状态，保险管完好，通常PFC校正电路中的开关管等没有失效。
再测量大电解电容对地是否存在短路，有几十千欧以上充电电阻，表明电源没有击穿。
如果保险管损坏，第一个要检查PFC校正电路开关管，第二个要检查副电源IC 。
4、40英寸以下的一般输出+5V、+12V、+24V三组电压;40英寸以上的一般输出+5V、+12V、+18V、+24 V四组电压。
其中+5 V 为待机电压，+12V供数字板，+18V供伴音，+24 V供背光板。
在实践维修中，只要各组电压一样、功率一样的电源板都可以代换。
5、电源板可以从电视上摘下独立维修，维修时只需要把开关机控制电路三极管C、E短接(或将一只1.5K左右的电阻与副电源的+5V输出端相连)，整机就处于开机状态，各路电压均有输出。
在部分液晶彩电的开关电源中，只有+12V或+24V输出端带有一定功率的负载，主开关电源才进行正常的工作状态。
所以在+24 V输出端上你可以接一只电动自行车的36 V灯泡作假负载(或在+12V输出端接一只摩托车灯泡作假负载)即可。

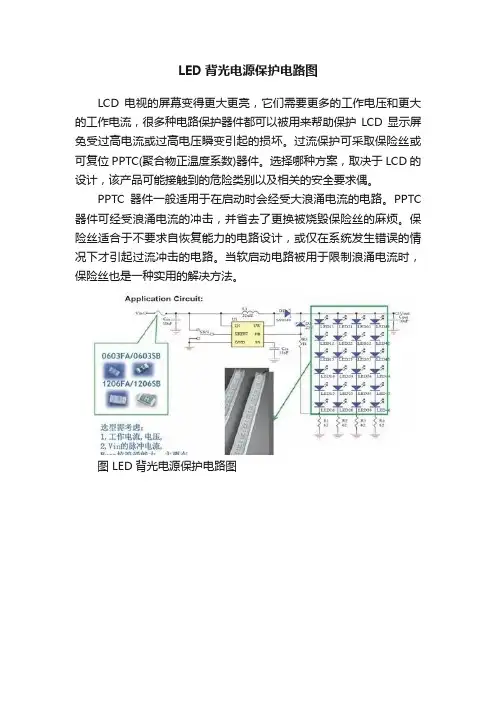

LED背光电源保护电路图
LCD电视的屏幕变得更大更亮，它们需要更多的工作电压和更大的工作电流，很多种电路保护器件都可以被用来帮助保护LCD显示屏免受过高电流或过高电压瞬变引起的损坏。
过流保护可采取保险丝或可复位PPTC(聚合物正温度系数)器件。
选择哪种方案，取决于LCD的设计，该产品可能接触到的危险类别以及相关的安全要求偶。
PPTC器件一般适用于在启动时会经受大浪涌电流的电路。
PPTC 器件可经受浪涌电流的冲击，并省去了更换被烧毁保险丝的麻烦。
保险丝适合于不要求自恢复能力的电路设计，或仅在系统发生错误的情况下才引起过流冲击的电路。
当软启动电路被用于限制浪涌电流时，保险丝也是一种实用的解决方法。
图 LED背光电源保护电路图。
