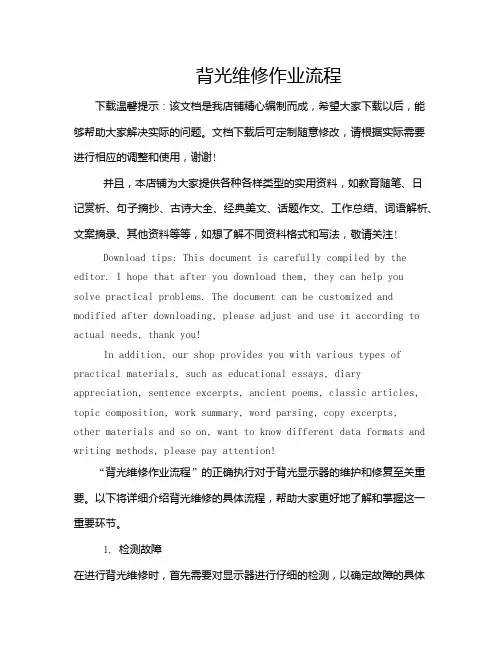

背光维修作业流程下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!“背光维修作业流程”的正确执行对于背光显示器的维护和修复至关重要。

液晶显示器背光维修详解一、背光单元介绍液晶显示器的背光系统目前有两种方案：一种是CCFL灯管，另一种就是目前比较流行的LED背光屏。

由于LED背光系统因为寿命长、故障率低，几乎不存在维修，所以我们今天所说的液晶显示嚣的背光维修说的都是CCFL维修。

CCFL冷极性背光系统一般来说有供电、高压板、灯管三部分组成。

我们做维修时，必须把某一个功能单元电路进行细划分块，然后分清楚各部分功能之间的连接关系。

背光系统的供电一般来说都是由一体板的电源部分或外接电源适配器提供+１２V 工作电压。

高压板是负责把１２V直流电压通过PWM控制电路，转换成脉冲直流电，再经过升压变压器，提升到８００――１５００V的脉冲电压，直接点亮CCFL灯管。

我们现在用的CCFL灯管一般点亮电压在１２００－１５００V，正常工作时电压在６００－８００V，工作电流在５－７MA左右。

我们现在维修时常用的冷极型灯管有两种。

二、背光工作原理详解现在液晶常用的升压方案有三种：一种是在维修中比较常见的明基方案，使用P沟道场管降压来实现调光，再通过两只PNP三极管组成自激振荡升压电路完成升压工作。

第二种是使用一只NP复合场管，由PWM IC直接控制场管推动升压变压器来完成升压动作。

第三种要想排除液晶背光的故障，就必须了解液晶显示器背光各单元电路的作用，把有可能引起背光保护的原因全部想清楚。

与背光正常工作的几个部分电路：驱动板送出的ONOFF和ADJ信号，一体板或电源适配器的＋12V供电，高压板的升压电路，PWM控制电路，过压过流采样电路，灯管接插座，灯管连接线，灯管。

ON/OFF信号ON/OFF信号就是对高压板提供开启和关闭的信号，从字面上就可以看出来。

ON/OFF信号一般为高电平开启，低电平关闭。

但也有少部分高压板是需要低电平开启，高电平关闭的，这类高压板只有我们在更换高压板或驱动板时才需要考虑电平转换。

一般情况下ON/OFF信号的电压为3.3V左右，一般不起过5V。

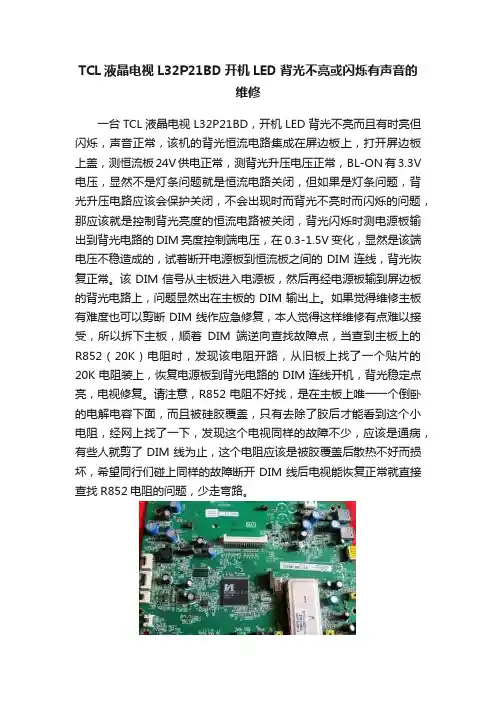

TCL液晶电视L32P21BD开机LED背光不亮或闪烁有声音的
维修
一台TCL液晶电视L32P21BD，开机LED背光不亮而且有时亮但闪烁，声音正常，该机的背光恒流电路集成在屏边板上，打开屏边板上盖，测恒流板24V供电正常，测背光升压电压正常，BL-ON有3.3V 电压，显然不是灯条问题就是恒流电路关闭，但如果是灯条问题，背光升压电路应该会保护关闭，不会出现时而背光不亮时而闪烁的问题，那应该就是控制背光亮度的恒流电路被关闭，背光闪烁时测电源板输出到背光电路的DIM亮度控制端电压，在0.3-1.5V变化，显然是该端电压不稳造成的，试着断开电源板到恒流板之间的DIM连线，背光恢复正常。

该DIM信号从主板进入电源板，然后再经电源板输到屏边板的背光电路上，问题显然出在主板的DIM输出上。

如果觉得维修主板有难度也可以剪断DIM线作应急修复，本人觉得这样维修有点难以接受，所以拆下主板，顺着DIM端逆向查找故障点，当查到主板上的R852（20K）电阻时，发现该电阻开路，从旧板上找了一个贴片的20K电阻装上，恢复电源板到背光电路的DIM连线开机，背光稳定点亮，电视修复。

请注意，R852电阻不好找，是在主板上唯一一个倒卧的电解电容下面，而且被硅胶覆盖，只有去除了胶后才能看到这个小电阻，经网上找了一下，发现这个电视同样的故障不少，应该是通病，有些人就剪了DIM线为止，这个电阻应该是被胶覆盖后散热不好而损坏，希望同行们碰上同样的故障断开DIM线后电视能恢复正常就直接查找R852电阻的问题，少走弯路。

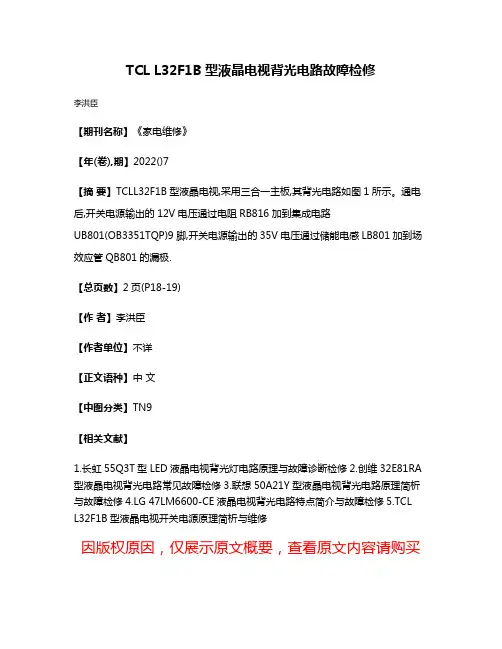

TCL L32F1B型液晶电视背光电路故障检修
李洪臣
【期刊名称】《家电维修》
【年(卷),期】2022()7
【摘要】TCLL32F1B型液晶电视,采用三合一主板,其背光电路如图1所示。

通电后,开关电源输出的12V电压通过电阻RB816加到集成电路
UB801(OB3351TQP)9脚,开关电源输出的35V电压通过储能电感LB801加到场效应管QB801的漏极.
【总页数】2页(P18-19)
【作者】李洪臣
【作者单位】不详
【正文语种】中文
【中图分类】TN9
【相关文献】
1.长虹55Q3T型LED液晶电视背光灯电路原理与故障诊断检修
2.创维32E81RA 型液晶电视背光电路常见故障检修
3.联想50A21Y型液晶电视背光电路原理简析与故障检修
4.LG 47LM6600-CE液晶电视背光电路特点简介与故障检修
5.TCL L32F1B型液晶电视开关电源原理简析与维修
因版权原因，仅展示原文概要，查看原文内容请购买。

液晶彩电背光板工作原理与检修（下）2.TCL DRY5510型背光板本型背光板有四个相同通道，现只画出第一、二通道，如图4所示。

电源工作后， 24V电源电压将分别经过R621、R645送至振荡控制块U601、U602（均为MAP3301）的电源端16脚，主板送来的BL ON信号经R625送至MAP3301的使能端15脚，于是MAP3301内部的振荡电路开始工作，从MAP3301的②脚输出激励脉冲，由R615、R634送到开关管Q601、Q604 （FQD6N40）的G极，开关管工作于开／关状态。

在开关管截止瞬间，储能电感L601、L602感应出的自感电动势的方向是左一右＋，与＋58V叠加，经升压二极管D601、D603整流，C603、C604、C606、C607滤波后得到约170V电压，分为两路：一路送到LED灯串插座P602/P603的①脚，另一路经R622NR624、R642～R644等元件构成的分压电路分压后获得取样电压，被送到MAP3301的输出过压保护检测端⑩脚。

LED灯串的负端通过插座P602、P603接至MAP3301的⑨脚（内接大功率背光亮度控制管的D极）。

在亮度脉冲信号PDIM的控制下，MAP3301 （9）脚内的亮度控制管导通，输出电压经LED灯串、MAP3301⑨ 、⑧脚（⑧脚内接大功率MOs背光亮度控制管的S极）、R612//R620及R632//R641等到地形成电流，LED灯串被点亮。

当调大亮度时，主板送给MAP3301亮度控制端13脚的脉冲占空比增加。

MAP3301⑨、⑧脚内的亮度控制管导通程度增加→流过LED灯串的电流增加→背光亮度增加。

该型背光板的保护功能完善，主要有：（1）输入欠压保护，当LED驱动电路的输入电压过低（ 58V低至＋43V）时，经电阻R601、R602分压及R626/R648等送至NIAP3301欠压保护端13脚的电压降到＋1.8V→MAP3301内部的输入欠压保护电路动作→MAP3301的②脚无脉冲信号输出→避免电流过大而损坏MOs功率管；（2）输出过压保护，当经C603、C604/C606、C607滤波后输出的电压高达207V时→由R622～R624/R642～R644分压→送至MAP3301的12脚过压保护取样电压大于＋3V→MAP3301立即停止工作并锁定；（3）过流保护，一是输出对地短路保护，当电压输出端对地短路（如C603、C604/C606、C607中某只击穿或LED灯串对地短路）时， 58V输入电压大幅下降，输入欠压保护电路动作，MAP3301停止工作；二是升压二极管短路保护，当升压二极管D601 /D603短路时→流过Q601/Q604的过流取样电阻R604，R617～R619/R613、R637～R639的电流增大→创门两端的取样电压升高→MAP3301③脚的过流保护检测电压达到正常值的2倍（0.46V）→MAP3301立即停止工作。

电视机背光设备维修说明书维修注意事项背光设备是电视机重要的组成部分之一，它提供背光照明，确保电视画面明亮、清晰。

为了保障您的安全和设备的正常使用，请务必阅读以下维修注意事项：1. 本维修说明书仅限专业人士使用，请勿私自进行维修或拆卸背光设备。

2. 在进行任何维修操作之前，请先关闭电视机并拔掉电源插头。

3. 维修过程中，应使用适当的工具和设备，确保操作的安全性和准确性。

4. 请避免使用尖锐物品接触背光设备，以免损坏。

5. 若需要更换零件，请使用与原件相同或相近型号的零件进行更换，确保设备的兼容性和正常运行。

6. 维修结束后，请进行设备测试，确保背光设备工作正常，电视画面明亮、清晰。

7. 若遇到复杂的故障情况，建议寻求专业维修人员的帮助。

常见问题及解决方案以下是一些常见的背光设备故障及相应的解决方案，供您参考：1. 问题：电视背光无法点亮。

解决方案：- 检查电源线是否连接稳固，确保插座电源正常。

- 检查电视机背面的开关是否打开。

- 若以上两种情况正常，可能是背光灯管烧坏，建议更换新的背光灯管。

2. 问题：电视背光亮度不均匀。

解决方案：- 调节电视的亮度和对比度参数，检查是否能改善背光亮度均匀性。

- 若调节参数无效，可能是背光灯管老化或损坏，建议更换新的背光灯管。

3. 问题：电视背光闪烁或闪烁不停。

解决方案：- 检查电视机的电源是否有问题，尝试更换电源解决背光闪烁问题。

- 若更换电源后问题仍然存在，可能是背光灯管损坏，建议更换新的背光灯管。

4. 问题：电视背光启动时出现短暂的明暗变化。

解决方案：- 这是电视机背光设备正常的自检过程，无需担心。

5. 问题：电视背光工作时有噪音。

解决方案：- 检查是否有外部干扰源，如电磁设备或其他电器设备可能会干扰背光设备，尽量将它们远离电视机。

- 若其他设备无干扰，可能是背光灯管本身故障，建议更换新的背光灯管。

以上仅为常见问题和解决方案的简要说明，请在维修过程中遵循安全操作的原则，并根据实际情况进行有效维修或更换。

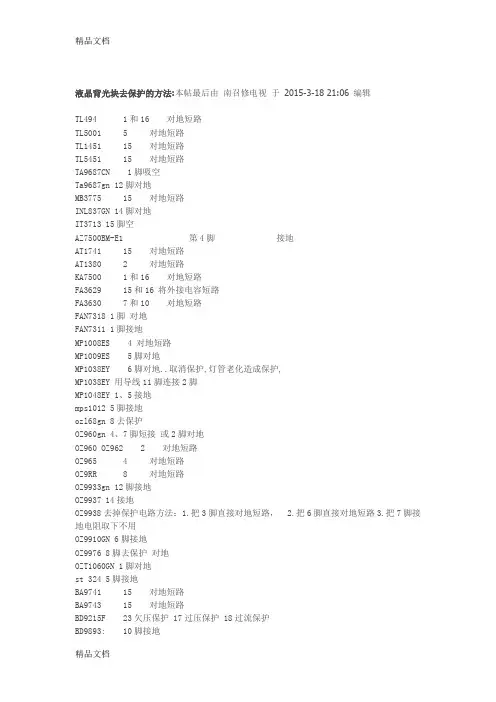

液晶背光块去保护的方法:本帖最后由南召修电视于2015-3-18 21:06 编辑TL494 1和16 对地短路TL5001 5 对地短路TL1451 15 对地短路TL5451 15 对地短路TA9687CN 1脚吸空Ta9687gn 12脚对地MB3775 15 对地短路INL837GN 14脚对地IT3713 15脚空AZ7500BM-E1 第4脚接地AT1741 15 对地短路AT1380 2 对地短路KA7500 1和16 对地短路FA3629 15和16 将外接电容短路FA3630 7和10 对地短路FAN7318 1脚对地FAN7311 1脚接地MP1008ES 4 对地短路MP1009ES 5脚对地MP1038EY 6脚对地..取消保护,灯管老化造成保护,MP1038EY 用导线11脚连接2脚MP1048EY 1、5接地mps1012 5脚接地ozl68gn 8去保护OZ960gn 4、7脚短接或2脚对地OZ960 OZ962 2 对地短路OZ965 4 对地短路OZ9RR 8 对地短路OZ9933gn 12脚接地OZ9937 14接地OZ9938去掉保护电路方法：1.把3脚直接对地短路， 2.把6脚直接对地短路3.把7脚接地电阻取下不用OZ9910GN 6脚接地OZ9976 8脚去保护对地OZT1060GN 1脚对地st 324 5脚接地BA9741 15 对地短路BA9743 15 对地短路BD9215F 23欠压保护 17过压保护 18过流保护BD9893: 10脚接地BD9893F 7脚对地BD9897FSBIT3101 2和15 吸空引脚BIT3102 5 吸空引脚BIT3105 4 吸空引脚BIT3106 4和27 吸空引脚BIT3107 4 吸空引脚BIT3193 15 吸空引脚BIT3195G 15脚吸空BIT3713 15脚吸空去保护BIT3715 12脚对地BIT7313 15 吸空BIT3501 4J脚悬空或连接4、7脚经证实1和5脚短接去保护成功OB3306QPOB3328UNQP0B3316NQP 5脚对地OB3316QP功能；1；ON/OF电压输入2；比较端电容。

液晶背光块去保护的方法:本帖最后由南召修电视于2015-3-18 21:06 编辑TL494 1和16 对地短路TL5001 5 对地短路TL1451 15 对地短路TL5451 15 对地短路TA9687CN 1脚吸空Ta9687gn 12脚对地MB3775 15 对地短路INL837GN 14脚对地IT3713 15脚空AZ7500BM-E1 第4脚接地AT1741 15 对地短路AT1380 2 对地短路KA7500 1和16 对地短路FA3629 15和16 将外接电容短路FA3630 7和10 对地短路FAN7318 1脚对地FAN7311 1脚接地MP1008ES 4 对地短路MP1009ES 5脚对地MP1038EY 6脚对地..取消保护,灯管老化造成保护,MP1038EY 用导线11脚连接2脚MP1048EY 1、5接地mps1012 5脚接地ozl68gn 8去保护OZ960gn 4、7脚短接或2脚对地OZ960 OZ962 2 对地短路OZ965 4 对地短路OZ9RR 8 对地短路OZ9933gn 12脚接地OZ9937 14接地OZ9938去掉保护电路方法：1.把3脚直接对地短路， 2.把6脚直接对地短路3.把7脚接地电阻取下不用OZ9910GN 6脚接地OZ9976 8脚去保护对地OZT1060GN 1脚对地st 324 5脚接地BA9741 15 对地短路BA9743 15 对地短路BD9215F 23欠压保护 17过压保护 18过流保护BD9893: 10脚接地BD9893F 7脚对地BD9897FSBIT3101 2和15 吸空引脚BIT3102 5 吸空引脚BIT3105 4 吸空引脚BIT3106 4和27 吸空引脚BIT3107 4 吸空引脚BIT3193 15 吸空引脚BIT3195G 15脚吸空BIT3713 15脚吸空去保护BIT3715 12脚对地BIT7313 15 吸空BIT3501 4J脚悬空或连接4、7脚经证实1和5脚短接去保护成功OB3306QPOB3328UNQP0B3316NQP 5脚对地OB3316QP功能；1；ON/OF电压输入2；比较端电容。

w w w.j w 1 989.<：nA P T=>L_I A7M C E T R E P A I T R I N I G倒维32E550D型液魏视背光-亮脈故隨修□末署名一台创维32E550D型液晶电视，开机后背光 _亮即灭。

屏幕后测量灯条，各组灯珠发光正常。

恢复原扁排 线供电,开机后发现有6颗灯珠不亮，看来灯条供损_电扁排线有问题。

取出扁排线插头，发现12条金 手指中有5条不同程度变短，如图1所示。

经测 量，由于金手指的问题，导致灯条中一组灯珠得不拆机检查，发现该机灯条供电线是扁排线，不好测量，于是换上同型号背光板开机，故障不变，怀到供电，从而引起背光电路保护，出现背光一亮即疑灯条损坏。

拆开灭现象。

解决方法：以最短的金手指的长度为准，用剪刀将多余的金手指部分剪去，如图2所示。

将处理后的金手指插入背光板的供电插座并锁紧，上电试机，故障排①©除。

副TCL L32P21BD型液晶电黼光异常議检修一台TCL L32P21B D型液晶电视，开机后背 光时有时无,但伴音正常。

拆开机壳，目测电源板（板号为：40-PE3210- PWJIXG)上无明显损坏的元件。

上电测得主滤波 电容CE2、CE3 (均为82(x F/450V)两端电压为300V,开关电源次级输出的3.3V待机电压正常；二次开机，CE2、CE3 的电压由300V□刘祥平升至380V,开关电源次级输出的24V电压正常，但背光不亮。

在测量LED背光恒流电路的24V供 电时，背光闪烁几下后点亮，此时背光L E D恒流 电路输出电压为60V(正常）,屏幕亮度均匀，没有 LED灯珠损坏现象。

几分钟后，背光熄灭,这时测 得电源板上插座P4中P_O N端电压为3V(正 常）,BL_O N电压为0V。

判断故障点在主板上。

由于主板价格较贵，决定采用应急维修方法:先找一 只l k f l电阻,一脚焊在插座P4的3.3V供电端，另一脚焊在LED恒流电路的BL_O N端，然后断开 主板的BL-O N线，如图1所示。

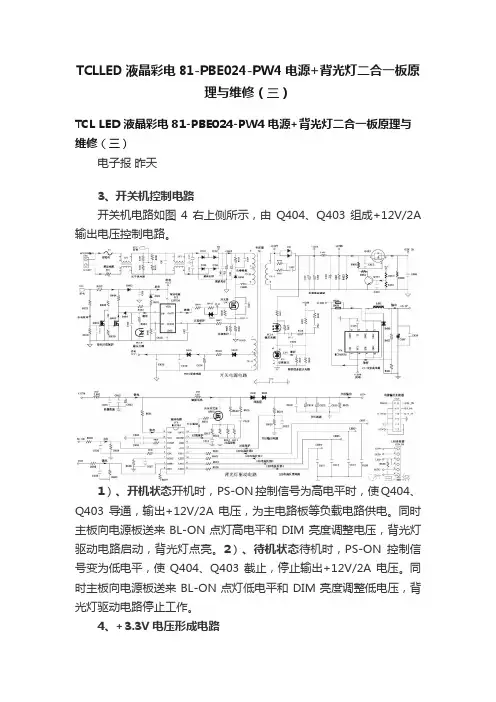

TCLLED液晶彩电81-PBE024-PW4电源+背光灯二合一板原理与维修（三）TCL LED 液晶彩电 81-PBE024-PW4 电源+背光灯二合一板原理与维修（三）电子报昨天3、开关机控制电路开关机电路如图4右上侧所示，由Q404、Q403组成+12V/2A 输出电压控制电路。

1）、开机状态开机时，PS-ON控制信号为高电平时，使Q404、Q403导通，输出+12V/2A电压，为主电路板等负载电路供电。

同时主板向电源板送来BL-ON点灯高电平和DIM亮度调整电压，背光灯驱动电路启动，背光灯点亮。

2）、待机状态待机时，PS-ON控制信号变为低电平，使Q404、Q403截止，停止输出+12V/2A电压。

同时主板向电源板送来BL-ON点灯低电平和DIM亮度调整低电压，背光灯驱动电路停止工作。

4、+3.3V电压形成电路+3.3V电压形成电路以MC34063A(IC4)为核心组成。

+12VB电压为MC34063的6脚提供电源而启动工作，从2脚输出脉冲电压，在L401两端储存和释放能量，经C407滤波后产生+3.3V电压，为主板控制系统供电。

1）、MC34063简介MC34063是降压、升压、电压极性反转等多功能集成电路，内部电路方框图见图6所示。

内置1.25V电压基准器、电压比较器、振荡器、反相器、锁存器、驱动级和输出级组成，其外部封装形式常见的有DIP-8(双列直插式)与SO-8(用于表面贴装的小外形封装)两种方式，其引脚功能和对地参考电压见表2所示。

2）、振荡器MC34063的振荡器由3脚外接定时电容C425及内部电路组成，其充放电过程由内部振荡器决定。

定时电容上的电压波形频率约为75kHz的锯齿波。

振荡器工作时，电容C425充电，形成锯齿波形的上升沿，振荡器输出高电位；当电容C425放电时，振荡器输出低电位。

图中电阻R435//R436的作用是峰值电流检测，当其上电压大于300mV时，即通过电阻R435//R436的电流超过1.5A时，无论电容是充电还是放电，振荡器都停止工作。

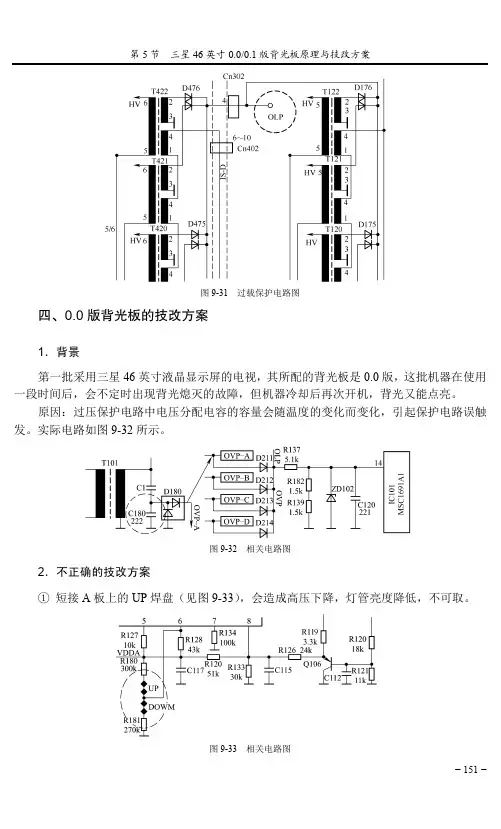

第5节 三星
46英寸0.0/0.1
版背光板原理与技改方案
− 151 −
图9-31 过载保护电路图
四、0.0版背光板的技改方案
1．背景
第一批采用三星46英寸液晶显示屏的电视，
其所配的背光板是0.0版，这批机器在使用
一段时间后，会不定时出现背光熄灭的故障，但机器冷却后再次开机，背光又能点亮。

原因：过压保护电路中电压分配电容的容量会随温度的变化而变化，引起保护电路误触发。

实际电路如图9-32所示。

图9-32 相关电路图
2．不正确的技改方案
① 短接A
板上的UP
焊盘（见图9-33），会造成高压下降，灯管亮度降低，不可取。

图9-33 相关电路图。

led背光电路维修技巧
1、确定背光电路的故障类型，检查是否存在断路、短路、反向接法等异常情况；
2、根据实际情况，按需更换电路板上的异常元件，找出维修所需要的元件型号；
3、用万用表测量器检查器件、电路之间的导通情况，有异常即更换器件；
4、更换电路板上的双头连接元件，检测原有的连接点结构，按其相应位置安装新元件；
5、更换熔丝接头，使用电焊小嘴焊接，尽量不改变原有断路结构，以免破坏原有电路结构；
6、确认更换的元件是否合适，用万用表测量导通情况，没有异常即可完成维修；
7、重新安装背光电路，确保电路中没有过剩的焊条，焊剂要熔化、流动性很好；
8、检查相关连接点牢固可靠，背光电路安装完毕，用万用表检查整个电路的完整性，确认电路有效。

1—台海信LED58K300U型液晶彩电，上申后面板红灯一直闪烁，不能二次开机。

拆机检查，发现电源板送给主板两组电压。

上电实测，一组电压在3V左右波动，另一组电压极低，断开主板再测，上述电压分别变为12V和18V,至此判断电源板基本正常，故障原因应是主板上的18V负载短路。

查看主板（板号：RSAG7.820.6854/ROH)上的18V供电线路，发现主板背面有多只贴片滤波电容，如图1所示。

检查上述电容，发现C749漏电。

更换C749后上电开机,背光亮，蓝屏，声音正常。

因该机是正常收看时出故障，根据经验，主板同时出现多个故障的可能性不大，怀疑逻辑板工作不正常。

测得逻辑板上12V供电及UP3输(下转21页）w w w.j w 1 989.A P P1-I A7S I C E T R E P A IT R I7S IGTCL-C32E320B S m S m背X醜故障雄修—台TCL-C32E320B型液晶彩电，开机后背光闪烁,但伴音正常。

该机采用EEFL光管，由一只体积较大的升压变压器驱动，检查背光驱动电路及开关电源电路，未发现异常,怀疑屏内灯管有问题。

拆屏，看到屏内有三条U形光管，如图1所示。

检查EEFL灯管端口，无接触不良现象，判断故障系灯管老化所致,决定将其改为LED背光。

网购32英寸机通用恒流板及4根7灯灯条，拆去U形灯管及驱动电①□黄宏章路，然后将恒流板供电接电源板的12V电压输出,恒流板上的O N/OFF端接电源板输出插座⑫脚(B L-O N背光开启），最后将4根灯条贴在背板上，两根灯条串联成一组，如图2所示。

连接好插线后通电,背光不再闪烁。

安装好液晶屏后试机,故障排除。

此时实测两组灯条供电均为39.4V,每只灯珠两端的电压约为2.8M V,处于低功耗状态。

海信LED58K300U型液晶彩电不孖机故障检修□张志坚Television I23。

TCL背投系列彩电维修实例机型：HiD435B.r故障现象：三无，灯亮，开不了机。

原因分析：灯亮，说明副电源工作正常。

检修过程：开机检测主电源各组无输出。

进一步测得IC8002、IC8003、IC8004供电正常。

IC8004②脚电压为0V，③脚为4.8V。

与正常工作正好相反。

说明主电源已进入保护状态。

用10K 电阻加在IC8006③④脚间，稳住取样反馈电压后逐路断开各保护电路，当断开Q8004这路保护电路时，主电源有电压输出，但比正常时低。

说明故障在此路保护电路中。

最后查到R8013由3.3Ω变为1K。

更换后故障消失。

机型：HiD525B.r故障现象：三无，灯亮，开不了机。

分析与检修：开不了机，首先应判断其原因究竟是没振荡引起还是保护起控引起的。

通电开机检测IC8004⑥脚波形有振荡正弦波信号产生。

Q8015 漏极有300V。

查到IC8003 供电脚电压14V为0，断开供电脚仍然为0V，说明供电或输出级有短路现象，检查其外围电路发现D8026被击穿。

更换后故障排除。

机型：HiD432B.r故障现象：三无，烧行管。

分析与检修：开机瞬间测得+B电压由135V变为0V。

将电源负载全部断开后正常，可快速判断负载有短路现象。

首先查+B负载，发现Q3002被击穿。

更换后，恢复正常。

机型：HiD432B.r故障现象：三无，指示灯亮，开不了机。

分析与检修：开机测得电源输出各组电压均为正常值，主板中的解码信号处理模块供电8V正常，测得TDA9332⑧脚有方波信号输出,而行激励管基极无方波,可以肯定其中有开路现象。

考虑到主板与扫描板用了排线连接，有可能松动，将其重插后，机器恢复正常。

机型：HiD432B.r故障现象：三无，指示灯亮，开不了机。

分析与检修：开机测相关点电压发现瞬间主电源各组电压无输出。

说明主电源没起振。

测振荡IC8004 相关脚发现②脚为0V，③脚4.8V与正常工作时相反。

说明电源进入保护状态。

在IC8006③、④脚间加10K 电阻逐路断开15V、+B保护电路，未发现故障。

TCLL42V10背光不亮维修过程分享
接修一转修TCL L42V10 LCD液晶，据用户讲有音黑屏，送到我这修。

与用户协商好维修需黄黑棕，因故障已被其他师傅修过未修好，让用户回家，修好通知用户。

打开电视电源，按2次开机，背光一直黑屏，闪都不闪。

拆机，量主板供电正常，2次开机后，PFC电压接近400V正常，PON正常，只有先确定高压变压器是否工作，此机高压变压器只有一个，在此高压变压器次级串有一个小检测变压器（检测过压过流），万用表打到交流20V档位，量小检测变压器次级2次开机的几秒钟有7V左右交流电压，证明高压变压器开机瞬间是工作的，但是背光灯闪都不闪，证明问题在屏内部灯管或灯管电路断。

拆开屏，发现10根灯管的一边有10个小变压器，其中一个变压器一个脚时间长脱焊（附图中有标出），补焊后不装屏用原机电源板试灯管，全部点亮正常，装好屏，试机图像亮丽，维修取得成功。

写出与各位师傅分享，遇到高压变压器已短时工作但背光闪都不闪的情况可参考一下。

上左LED灯供电插座 上左LED灯
左LED灯
左LED灯供电插座
七、 LED液晶屏的电路介绍
1、中心控制板电路介绍
LED液晶屏与普通CCFL灯管液晶屏的信号处理电路是相同的， 即数字板发出LVDS信号给屏中心控制板，中心控制板将LVDS信 号转变为TTL信号，并通过地址驱动板输给液晶基板电路。
液晶屏中控板电路与背光电路无关，不会因为由CCFL背光改 为LED背光而改变，也就是说LED液晶屏的中控板与CCFL灯管 液晶屏的中控板在电路原理上是相同的，因此两种中控板在实际 使用中也有互相代用的可能性。 各种LED液晶屏的中控板具体采用的供电电压、LVDS插座种 类、LVDS排列方式、bit选择见液晶屏代用表，如4A-LCD32TAUC屏中控板供电电压为12V，它采用的LVDS插座为E51/E41， LVDS排列方式为LG120HZ ，它的第7脚为LVDS格式选择脚， 它是一个10 bit 屏。来自六、LED液晶屏的结构介绍
以 4A-LCD32T-AUC屏为例介绍一下LED屏的结构 1、 LED液晶屏正面图
从正面看，LED屏与普通CCFL灯管屏没什么区别。
LED液晶屏结构介绍
2、 LED屏反面图
中心控制 板
背光板
整机中实际装配时，往往倒过来装配，即背光板在上面，中控板在下面。
LED液晶屏结构介绍
LED液晶屏的规格参数
7、RGB彩色 LED液晶屏的RGB彩色分8bit和10bit两种， 8bit 对应16.7M 彩色， 10bit 对应1000M彩色。 8、背光板输入电压及插座功能排列 1） LED液晶屏多数背光板的输入电压为24V，背光插座功能排 列为1~5 24V,6~10 GND,12 ON/OFF,13 BR。 2）个别小尺寸LED液晶屏背光板的输入电压不是24V，如4ALCD19T-AU2屏的背光输入电压为44V，4A-LCD22T-AU3屏的背 光输入电压为33V，4A-LCD24E-AU2屏的背光输入电压为42V。 这些小尺寸LED液晶屏没有背光控制开关，背光亮度也不可调节。 3）个别LED液晶屏如4A-LCD40T-SSF、4A-LCD46T-SSD、4ALCD55T-SS1采用的是二合一电源板，输入的是220V交流电压。 具体各种LED液晶屏的规格参数见总部下发的液晶屏代用表。 如果液晶屏的各个规格参数相同，则可以互相代用，能代用的屏 在代用表中会涂相同的颜色。

TCL 如何维修LED灯前言随着目前公司发展趋势屏都是公司组装的一体屏，换屏只是更换前面的玻璃面板，背光组件是需要维修的，近段时间发现大尺寸的机子背光闪下保护大多数是LED灯损坏导致，这时就需要我们拆屏维修LED灯了。

以下以L55E5390A-3D为例讲解.一、判断方法当无背光时测量LED1+/LED2+开机瞬间电压有没升高（该点电压尺寸越大相对电压越高，55寸电压在150V左右）在测量LED1-/LED2-/LED3-/LED4-瞬间是否有电压升高，正常情况下这几个点电压是一样的，如有一脚电压不一致可以判断那一路LED灯条内部有开路。

二、拆机方法用内六角拆开四边螺钉（内六角螺丝刀型号T15)，注意要先把地下PCB板（地质板）卡扣拆开防止拿起后壳时不小心拉到。

后盖拿起就可以看到LED灯三、故障原因1.插座脱落或接触不良2.供电+极烧开路3. 打火引起烧坏LED灯开路四、处理方法1.由于焊点铜皮已被撞起，插座重新焊接不牢固直接剪断插座焊接在灯条上，注意排线预留长度要充足，否则重装后可能会再次压脱落。

2.把铜箔刮开用导线重新连接即可，连接好后最好打上硅胶绝缘防止再次打火。

3.①.如果是灯条损坏的话就要拆下灯条维修了，用刀片慢慢往下划开，不可用蛮力掰开否则灯条严重变形就无法重装回去了（如无LED灯更换的可以直接申请整体灯条更换，编码可上技术网下载对应机器的物料清单查找编码一般以4C-LB或4C-LK开头）②.可用万用表电阻10K档逐个测量二极管是否发光，不发光则是二极管已损坏③.用热风枪在底部加热把损坏的二极管取掉。

不可在正面加热否则二极管会烧糊④.焊接也同样采取在底部加热方法，二极管对位好后热风枪底部加热到焊锡融化即可，需要注意二极管上有一个小黑点可以区分正负极不可贴反换好LED灯后最好把打火的地方用刀片刮干净在打上一点硅胶绝缘，晾干后地下贴上双面胶装回散热板上。
