液晶高压板芯片解保护方法

液晶显示器高压板芯片和驱动板维修技法液晶显示器高压板芯片的维修液晶显示器高压板电路元器件布局紧凑,许多元器件使用的是双面安装,因此查找具体元器件或者走线都比较困难.由于末级升压变压器很难购买到,因此对一些高压板单独设计的电路,通常使用更换整板的方法进行维修,即所谓"板级"维修,维修成本视驱动的CCFL数目不一致而定,通常在百元以内.在电源、高压一体化设计的机型中,多由于空间所限或者查找接口不易,还是提倡使用更换单个故障元器件的方法来维修,即所谓的"芯片级"维修..4.1 高压板电路故障的推断方法关于高压板(逆变电路)的检修,可使用下列方法进行分析与推断..高压测试棒触碰法关于开机后闪一下即黑屏的故障,可采此法.开机后,电源指示灯为绿色,马上用高压测试棒(也可用单支万用表表笔)触碰高压输出插头焊脚,看是否有微弱蓝色火花出现,假如有火花出现,故障在灯管本身或者接插件问题.注意多灯管的要逐一进行试验.这里强调开机后马上进行测试,要紧是为避免保护电路启动后造成误判.根据实际经验,冷机即使灯管损坏,保护电路启动也需要几秒以上,而热机或者者刚断开电源不久又重新通电,保护电路启动仅需～2s.因此要掌握好检测时机.图6-18所示为Royer结构逆变电路各要紧元器件损坏后 190 页,共 322 页第6章液晶显示器高压板代换与维修技法的故障现象示意图.图6-18 Royer结构逆变电路各要紧元器件损坏后的故障现象示意图假如在保护电路未动作之前测得无放电火花产生,则应测量各级供电电压是否正常,背光灯启动信号电平是否正确.用示波器测量末级驱动管或者者操纵集成块信号输出引脚是否有以上波形(具体频率因机型而异,通常幅值在10～20%,).假如有波形,故障通常在升压变压器、二次侧高压输出电容或者灯管.图6-19所示是Royer结构逆变电路各点波形示意图.图6-19 Royer结构逆变电路各点波形示意图.代换法由于冷阴极荧光灯没有灯丝,其损坏与否不能凭简单的电阻测量法进行推断,只有将其接于正常的逆变电路上,通过观察其发光状况才能确认..观察法灯管是否老化,可通过观察法进行推断.通常来说,在老化的灯管顶端,能够见到类似普通荧光灯老化后的发黑现象,这时说明该灯管已经不能用了,需要进行代换..假负载法高压板电路有个特点,当灯管损坏、未连接时,会自动保护,停止工作,因此,在维修时应接上灯管,关于多灯高压板,每个输出口都应接上灯管.这种方法尽管方便推断,但比较烦恼,要紧由于灯管脆弱、长度太长,连接灯管检修时很不方便.因此,日常维修时通常使用假负载法,如图6-20所示,即在高压板的高压输出端用一个150KΩ/10W的水泥电阻来代替灯管,这样就方便多了.只是,高压正常时该假负载发热量比较大,注意不要烫坏其他元器件.191 页,共 322 页液晶显示器维修代换技法揭密图6-20假负载法示意图.4.2 高压板电路常见故障的检修电源指示灯亮,但黑屏这种故障在比较老的机型中表现为电源指示灯能够由黄色(或者红色)转变为绿色,但黑屏;在新的机型中表现为电源指示灯转换一下颜色后又回归为初始颜色.出现以上差别要紧是保护电路取样点与电源指示灯的连接方式不一致所致.检修此种故障时,先检查BACK--ON(背光灯启动信号)电平是否变化,高压末级供电是否正常,然后用金属工具尖端碰触升压变压器输出端,看是否有蓝色放电火花,假如有火花就检查代换CCFL、高压输出电容;反之,则检查高压形成电路.由高压板形成的黑屏与由电源故障形成的黑屏是有一定区别的,电源电路出现故障时,整机无电,屏幕上什么都看不到,是真正意义上的黑屏;高压板出现故障时,显示器工作时认真观察屏幕,发现会有微弱的图像,因此,这种黑屏严格来说应称之"暗屏",但通常习惯上仍称之"黑屏".开机瞬间显示器能够点亮,然后黑屏这种故障多出现在多灯显示器中(15in以上),因某只灯管损坏、接触不良而造成输出电流平衡保护电路启动.假如是高压输出元器件损坏(包含接触不良),须断电后查找,维修时通常需要代换CCFL来推断.屏幕图像发黄或者发红,亮度降低这种故障多为CCFL老化所致,换上同规格新品可解决问题.使用一段时间后黑屏,关机后再开可重新点亮这种故障要紧是由于高压逆变电路末级或者者供电级元器件发热量大,长期工作造成虚焊所致,通过轻轻拍打机壳观察屏幕是否恢复点亮能够辅助推断,找到故障点后补焊即可.屏幕闪烁这种故障要紧是背光灯管老化引起,极少数是由于高压电路不正常所致.开机后屏幕亮度不够或者随后黑屏,高压板部位有"吱吱"响声这种故障要紧是由于升压变压器绕组存在匝间短路所致,理论上更换升压变压器即可解 192 页,共 322 页第6章液晶显示器高压板代换与维修技法决.但实际上,很难购买到同型号配件,不一致型号的配件性能不匹配,因此不能代用,通常需要更换整个高压板来解决..4.3 高压板电路维修技巧高压板电路类似于CRT显示器的行输出电路,它把输入的低压直流电压(通常为转换成500V-1kV的高频高压电,供给背光灯管使用.检修高压板的要紧工具是示波器与万用表.由于高压逆变电路的工作频率高(50～80kHz),因此可使用示波器进行测量;万用表可用普通的高内阻机械指针式万用表(如常用的MF47、500型)与数字式万用表.这里强调的是万用表的内阻要高,尽量避免对被测电路的影响;不要用万用表去测量高压输出端,由于:①高压输出端的电压是交流电,万用表测不准;②电压较高,容易对仪表造成损害. 通常情况下,旧机型的升压变压器与灯管容易出现问题,新机型的保护电路与工艺问题比较多.为保证CCFL供电的平衡及可靠性能,多灯高压供电电路均使用几组完全相同的电路分别为各个灯管供电,检修时可相互参照,因几组电路同时损坏的可能性几乎不存在.新型的液晶显示器还具有高压平衡保护电路,通过对高压输出电流的检测推断高压是否正常.假如高压输出电流不平衡(如多灯系统单灯损坏、接触不良、任一高压输出电路元器件损坏),经PWM操纵Ic检测后,会推断电路有故障,使振荡电路停振,关断高压输出.如今,单灯显示器电源指示灯亮,黑屏;多灯显示器屏幕闪烁一下后再变成黑屏.关于没有高压平衡保护电路的机型,在高压电路出现故障后,启动计算机,在适合光线下侧视屏幕,依然会有暗淡的图文显示.通过这个特征能够快速推断故障是否出现在高压电路.高压板电路还有一个亮度调节接口,这个接口受MCU发出的亮度调节PWM脉冲操纵.此接口电压的改变,最终会改变高压输出值,也就会改变CCFL的亮度,实现液晶显示器的亮度调节.若此电路正常,调整亮度时该接口电压会有平滑的高低变化..5液晶显示器高压板维修代换实例【例1】一台LG L1510S液晶显示器,遭遇雷击,黑屏.分析与检修:该机为开关电源、高压电路一体化板设计.经检查,发现高压主控芯片炸裂,不能得知型号,部分铜箔烧断.排除其他故障后,决定对高压板进行代换,通过对该机驱动板插排(CW301)与驱动板连线标记及外围元器件推断,与高压有关的接口如下:CW301的1脚为LPWM,2脚为DIM,3脚为POW(高压启动端),8、9脚为GND,10、11脚为12V.其中1、脚都与亮度调节有关系,暂时不能确定正确接法.把新高压板除亮变调节插针外其他一一对应接好,插好背光灯插头.开机显示器点亮,将新高压板亮度操纵端脚接驱动板DIM端,调节亮度无变化,但调节对比度图像亮暗变化完全能够同意.将新高压板亮度操纵端接驱动板LPWM端,亮度能够进行调节,且变化幅度与原机基本一致.193 页,共 322 页液晶显示器维修代换技法揭密由于原机内空间有限,新高压板不能直接固定,因此将原机高压部分元器件完全拆除,将新高压板用胶粘在腾出的电路板空位上.安装孔处焊接一条导线,导线另一端就近用螺钉拧紧在屏外壳上.至此代换完毕,开机一切正常.【例2】LG 1510S液晶显示器,黑屏(无背光有图像).分析与检修:根据故障现象,初步推断为高压板及连线、灯管有故障.用灯管测试板检查灯管无问题,更换高压板故障依旧,通过认真检查高压板连线接口,发现BL端电压时有的时候无,ADJ电压0V,怀疑连线断线.用万用表测量,果然断线,更换连线后,故障排除.【例3】 AOC LM1520液晶显示器,打开后屏幕闪亮一下后黑屏.分析与检修:对比正常的显示器,测驱动板到高压板上的各电压正常,故怀疑高压板有问题.测高压操纵芯片TL1451供电端9脚无电压.来自驱动板的高压启动信号(ON/OFF)通过一个晶体管对TL1451的9脚供电进行操纵,如图6-21所示.当高电平(3V)到来时,导通,Q10获得偏置电压也导通,12v电压加在Q10的c极,从而给TL1451供电.假如Q10、中有一只损坏,TL1451的9脚的电压就会不正常. 图6-21例3高压启动操纵电路实测Q12的基极有3v电压,其集电极的电压接近0v;Q10的发射极有12v电压,但的集电极无电压,推断Q10损坏.该晶体管为贴片晶体管,看不清型号,试用s01550代替,故障排除.【例4】飞利浦150s3液晶显示器故障,黑屏,指示灯显示为绿色.分析与检修:通电开机,在日光灯下发现有很暗的图像,估计是高压板或者灯管坏,假如是灯管坏,通常不可能两个灯管同时坏,故障应该是在高压板.该机的高压板为双灯宽口型,从电源板来的12V通过一个贴片保险电阻送到高压板,为高压板供电.测量高压板无12V,检查贴片保险电阻,发现已损坏,更换后,故障排除. 【例5】明基17in液晶显示器,暗屏.分析与检修:根据故障现象,怀疑高压板电路不良,打开机盖,取下高压板,发现高压板上的升压电容C826虚焊,驱动管Q808、Q809击穿,同时造成12v供电保险管PF801烧断.更换损坏的元器件,故障排除.【例6】多台明基FP71G液晶显示器,均出现下列故障:有电源指示,能开/关机,联机指示灯由橙色变绿色,但黑屏或者者亮几秒后黑屏.194 页,共 322 页第6章液晶显示器高压板代换与维修技法分析与检修:根据故障现象,应为高压板电路不良,经检查,发现C826(0.22uF/160V)失容、Q805损坏,保险管PF801(3A)熔断.C826、PF801很好代换,Q805是场效应管,可用×系列管子代换如IRF9630、IRF9634.更换以上元器件后,故障排除.若更换以上元器件后仍有问题,要检查升压变压器,升压变压器本身损坏的很少,多是引脚虚焊,应认真补焊.高压板操纵芯片TL1451A质量可靠,通常不用怀疑它. 【例7】明基Q7T4液晶显示器,黑屏,绿色指示灯绿亮.分析与检修:根据故障现象,推断为高压板不良,拆下高压板,通过检查,发现高压电路的一只驱动管与一个保险电阻(3A)已损坏,更换以上配件后,故障排除. 【例8】一台美晶LCD1701液晶显示器,黑屏.分析与检修:经检查,发现高压板上面的高压变压器损坏,因无配件,考虑代换整个高压板.该机高压板是一块单独的小板,使用+12V供电,四灯窄口,把新高压板对应插针与显示器驱动板接好后,发现开机还是黑屏,连续多次按开机键可见屏幕瞬间亮一下,认真核对接线无误,也不存在接触不良现象.用万用表测量操纵信号插排时发现,该机在电源绿色指示灯亮时,POW端(高压启动端)是低电平,也就是说,该机是低电平开机的,而更换的这款高压板是高电平开机的,需要对开机信号进行倒相.因此将POW线断开, 接到NPN型晶体管C1815的基极,发射极接地, 集电极接高压板5脚POW插针, 构成简单倒相电路,开机亮度正常,故障排除.【例9】一台晶明LCD-170E液晶显示器,开机后屏幕闪亮一下后黑屏,首次开机亮的时间要长一些.分析与检修:接入白色信号通电试机,认真观察屏幕,发现其点亮时屏幕亮度不均,下方明显偏暗,怀疑下方背光灯或者高压板驱动电路有问题.断电后打开机壳,检查发现该显示器使用的液晶屏为四灯管结构,上、下方各两根,每两根灯管用一个高压变压器驱动,下方一个灯管供电插座引脚脱焊,将其补焊后开机,故障排除.本例故障为一个背光灯插座开焊,表面现象是亮度不均匀然后黑屏,内因是灯管开路后导致保护电路启动,关闭所有驱动输出所致.使用白光栅观察法能够快速推断灯管电路故障部位,要注意的是观察视角务必垂直于屏幕,以免产生误判. 【例10】一台15in液晶显示器,据机主讲,此机原故障为屏幕时亮时不亮,最后进展到完全不亮,已经请人修过,认为是高压板损坏,更换了某个晶体管后开机即发热冒烟.分析与检修:打开机壳,发现显示器是由通用驱动板改装而成的,高压板是一个单独的组件;拔掉接插件将其取下后,测量电源部分供电均正常,将显示器连机,可见屏幕有隐约显示,证明其他电路没有问题,因此放心解决高压板故障.直观检查高压板的末级输出电路,一个晶体管已经烧焦,必是过电流所致,为便于分析,绘出其高压电路如图6-22所示.195 页,共 322 页液晶显示器维修代换技法揭密 196 页,共 322 页第6章液晶显示器高压板代换与维修技法由图6-22可见,这是一个Royer电路,主控芯片是BIT3102,这种电路在很多高压板上都有应用.在检测过程中发现在PCB铜箔面L1的两个焊点竟用铜线短接,取下短接线后,一个引脚就脱离了焊盘,可见这个引脚已经严重烧蚀,系虚焊打火所致,测量其阻值,表针不动,用刮刀将引脚清除干净后测阻值恢复正常.将L1焊好,更换损坏的Q1、Q2后通电试机,屏幕点亮,显示正常,手摸Q1、Q2温升正常,至此故障完全排除.在很多电路中,电感的作用都容易被忽略,一些维修经验也证明很多电感都能够用导线直接短接.本例中的第一个维修人员恰恰是由于盲目凭借经验,不对电路进行分析,才导致维修失败的.Royer结构高压逆变电路供电电感是不同意短路的,该电路中,L1的作用有两点:①抑制Q3开关电流突变,减小开关损耗;②避免对振荡电路工作的影响.【例11】一台液晶显示器,开机屏暗.分析与检修:根据维修经验,怀疑高压电路有故障,首先用替换法更换灯管,把高压板上的灯管接口从高压板上拆出,换上新灯管开机,毫无反应,说明故障不是灯管引起.接着检查驱动板与高压板的连线,看高压板是否有正常的供电、高压启动信号与亮度操纵信号.经检查,发现供电电压在驱动板连接口处是正常的,但在高压板处测不到,测量它们之间的连接线,发现有三根线已经断开了,更换一组新的连接线后故障排除.【例12】一台液晶显示器,暗屏.分析与检修:根据故障现象,推断为高压板有故障.为便于检修,给出其高压板电路,如图6-23所示.高压板正常工作至少需要供电、开启信号、地线三根输入信号线.先检查12V供电,熔丝两端均有12V电压,高压板输入供电是正常的.的3脚为开启操纵端,加电测量,第3脚没有测到高电平的开启信号电压,测量输入插座5脚(ON/OFF)也没有电压.断电测连线,发现5脚与驱动板对应脚的连线不通,将其接通后,试机,故障排除.【例13】一台17in液晶显示器,故障为开机亮一下即灭.分析与检修:开壳后,发现高压板已被换新,原机为四灯宽口,已换为四灯突口.用四灯宽口替换,并恢复好有关电路,开机正常,故障排除.【例14】BENQ 17in液晶显示器,开机电源灯亮,不显示.分析与检修:根据故障现象,推断为高压板损坏.此机为电源、高压二合一板,换高压板要改电源电路(具体改接方法在前面已介绍),改好后开机2h无特殊,故障排除.【例l5】某液晶显示器,屏暗.分析与检修:认真观察,发现背光没有点亮,怀疑高压板有故障.拆下高压板,发现高压操纵芯片为OZ960,根据高压板与OZ960的应用电路绘出高压板电路,如图6-24所示.高压板正常工作至少需要供电、启动、地线三根输入信号线.先检查供电,高压板熔丝两端均有12V电压,输入供电是正常的.检查OZ960的3脚启动端无电压,正常应为3.或者5V高电平.认真检查,发现OZ960的3脚外围锈蚀断裂,用一细铜线接好后,试机正常,故障排除.液晶显示器驱动板维修技法液晶显示器驱动板电路原理比较复杂，日常维修时，通常使用“板级”维修，但关于一些简单的故障，应使用“芯片级”维修，毕竟因一点小问题而更换整个驱动板有点惋惜。

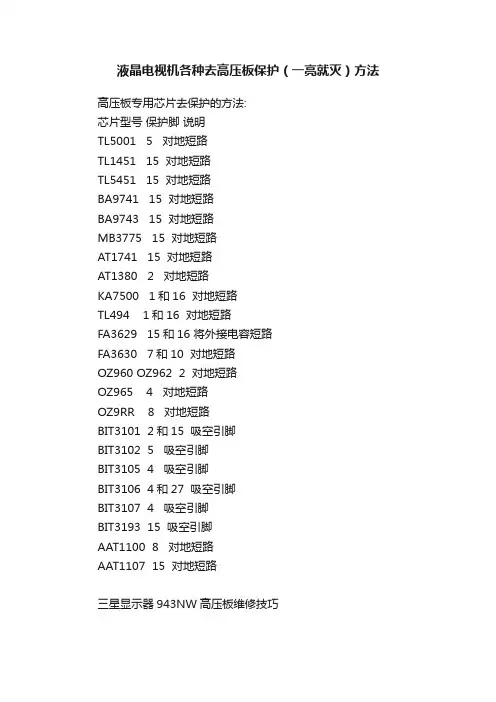

液晶电视机各种去高压板保护（一亮就灭）方法高压板专用芯片去保护的方法:芯片型号保护脚说明TL5001 5 对地短路TL1451 15 对地短路TL5451 15 对地短路BA9741 15 对地短路BA9743 15 对地短路MB3775 15 对地短路AT1741 15 对地短路AT1380 2 对地短路KA7500 1和16 对地短路TL494 1和16 对地短路FA3629 15和16 将外接电容短路FA3630 7和10 对地短路OZ960 OZ962 2 对地短路OZ965 4 对地短路OZ9RR 8 对地短路BIT3101 2和15 吸空引脚BIT3102 5 吸空引脚BIT3105 4 吸空引脚BIT3106 4和27 吸空引脚BIT3107 4 吸空引脚BIT3193 15 吸空引脚AAT1100 8 对地短路AAT1107 15 对地短路三星显示器943NW高压板维修技巧三星显示器943NW高压板维修技巧这款显示器用的大都是TMS92903CT,TMS92920CT这两种高压线圈，这两种线圈损坏率很高，通病问题，它是罪魁祸首。

用的是OZ9938 或OZ9939，OZ9938去保护：1、完全不亮时，断开第6脚；亮一下就灭时，断开第7脚或者从第三脚接3个1N4148到地即可。

OZ9939芯片的从一脚接1个4148到地，去保护。

去保护以后外接四个灯管，看那两个灯管发暗，就你哪一组高压线圈坏了，把它吸空，然后直接点两根灯管，上下各一个，OZ9938 OZ9939 PDF资料引脚功能介绍①驱动输出端1。

该脚输出方波激励信号，可以外接场效应管的栅极。

②电源供电端。

该脚电压超过欠压闭锁阈值（4.5V），芯片内部电路就可以正常启动。

③定时器设定。

该脚通过外接的阻容元件设定一个定时时间，供内部停机和保护电路采用。

④亮度控制端。

该脚根据⑾脚的设定，可以输入PWM脉冲调宽信号或者直流电压信号来控制灯管亮度。

[维修资料]液晶电视常见故障判断1、显示器开机不上电，电源指示灯不亮，主要检查电源板、电源分两种：一是外置、二是内置（当然包括电源高压一体的）易损坏的小元件一搬是：保险、电感、电容、开关管、稳压二极管等。

有些不是很常见的电源，是受CPU控制的，当按按键板开关时，CPU再给电源集电路信号，启动电源电路工作。

2、显示器亮一下就不亮了，或都不亮，电源指示灯亮，或有点点图像（不一定能看到的）等等，这种情况看能不能正常关机，或者拔了信号线看指示灯的变化，大致确定是高压板还是灯管引起的故障。

还有一种情况可能是电源和驱动板引起的，首先检查高压板的电源供电，之后检查驱动板有没有启动信号给高压板，检查启动信号一般是量电压，按显示器开关（0-5V的跳变），确定电源板和驱动板是否正常，如果显示器的灯还不点亮，那就重点检查高压板和灯管了。

因为，现在的液晶显示器的高压板的设计一般都是对称的设计，而两边都坏的可能基本上没有。

一般老机容易出问题的是升压变压器和灯管，新机的保护电路和工艺问题比较的多。

检查一下高压板有没有保险、三极管、电容、电感、升压变压器等等之类的损坏；检查一下灯管线有没有松、插头有没有打火烧坏、线的绝缘、灯管两头是不是很黑、灯管有没有断等等。

有条件的维修员应该多备几根高压板，原因是：如果怀凝高压板与灯管故障时，可以插上一根高压板，快速精确判断故障所在。

3、19英寸以下的屏常用四灯、双灯、单灯的高压条，很多品牌机为了节约成本，高压条也有很多是集成在电源板里，如果修不好高压板时，电源板又和高压集成在一起，不可能全换，因为成本太高了，能修好是最好，不能修好的，就应该改造，找出高压板的供电脚、启动脚、地、亮度控制脚、接到替换的高压板里即可。

常见故障的处理一、花屏1.测量主板时钟输出是否正常。

2.检查主板信号R\G\B由输入到主芯片部分线路(有无虚焊、短路,电容电阻有无错值。

3.检查主板信号输出到输出到屏的连接座部分线路有无虚焊、短路(IC脚、排阻及座、双列插针,特别注意扁平插座。

液晶CCFL灯管的检测与维修虽然目前LED显示屏已经大量上市，但由于LED存在黑底不黑、边缘漏光的缺点，而LCD液晶面板光线柔和，新品仍然不断生产上市中。

同时市场上现存的LCD显示器都已经进入维修期，故障率较高，今天就LCD显示器灯管的故障总结如下：一、CCFL灯管的工作原理液晶显示器的CCFL灯管和我们家里使用的节能灯与日光灯管是相同的，是需要在加电时使用上千伏的高电压击活灯管内的惰性气体，而后在较低电压下维持灯管的持续发光。

1、CCFL灯管的点火液晶显示器的高压板有接收到驱动板（解码板）送来的ON/OFF信号后，就会送出PWM脉冲，推动高压变压器产生高压，但这个高压并不是持续的，而是断续的。

高压板的反馈电路会同步检测灯管的反馈电流和反馈电压，如果某一支灯管没有反馈电流只有反馈电压，说明该高压板的输出插座未接灯管或者灯管完全断开。

如果是双灯管或四灯、六灯，只要有一支灯管未接或断裂，在加电开机后，背光会亮，但由于有一支灯管未接，这时高压板在数秒后就会熄灭而停止工作，防止有高压打火出现，引起事故。

如果PWM 管理IC能够检测到反馈电压和反馈电流时，说明灯管插接到位，这时灯管的点火动作就会完成，而后高压板的输出电压就会降到600－800V，维持灯管的持续工作。

液晶显示器的原机高压板的点火设置和灯管反馈检测很完善，如果不接灯管在开机瞬间也不会出现灯管插座打火现象。

但市面上销售的通用高压板的功能就要差一些，部分产品不接灯管，灯管插座就会出现打火现象。

液晶电视的高压板由于灯管连接和设置与液晶显示器不同，所以其反馈检测与液晶显示器也有所不同，我们在检修时高压板的灯管插座不应空置，需要接上灯管，否则会严重打火，导致PCB板碳化。

2、CCFL灯管的极性CCFL灯管和日光灯管一样，一般是不分极性的，但由于CCFL灯管在制作过程中，为防止灯管在使用过程中电极作用引起灯管发黑，一般会在灯管两端加入不同的涂层减缓灯管发黑。

一般的液晶屏内部灯管接线分两种接发：1）共阳极接发，即灯管两端加高压。

此种方式在小屏幕（26寸以下）中比较常见。

此灯管叫U型灯管。

长虹26比较常见。

在高压逆变部分用TL494比较常见，特别在显示器中应用最多。

变压比为1:100。

最常见的故障为开机瞬间亮一下黑屏，此问题多为高压输出回授回路开路或漏电、跳火，或高压变压器不良，输出平衡电容不良引起。

在电源中称“反馈失效”。

2)在大屏幕中升压逆变部分只输出一高压，每一组灯管接高压一端，灯管另一端接在一起，在接到液晶屏的地。

但每一组灯管驱动变压器度有一路回授。

PCB是双面板的，回授靠反面的铜皮(电容感应）实现。

不管是何种高压板，其输入接口都有4点：1）供电：有12V、24V两种但在大屏幕中POWER部分和高压逆变部分在一起，高压驱动MOS管，在经过电容耦合驱动升压变压器输出高压。

POWER输出低压12V供到高压逆变PWM部分产生PWM驱动MOS管，经过隔离变压器在回到电源初级部分去驱动逆变主MOS,在经过电容耦合驱动升压变压器输出高压。

2)ON/OFF控制;一般为5V, 3.3V时就可以开通。

3)ADJ：即调光的意思，其实也就是调节灯管电流。

一般显示器灯管电流在5mA到8mA左右，大屏幕在10mA左右。

4)GND高压板专用芯片去保护的方法:芯片型号保护脚说明TL5001 5 对地短路TL1451 15 对地短路TL5451 15 对地短路BA9741 15 对地短路BA9743 15 对地短路MB3775 15 对地短路AT1741 15 对地短路AT1380 2 对地短路KA7500 1和16 对地短路TL494 1和16 对地短路FA3629 15和16 将外接电容短路FA3630 7和10 对地短路OZ960 OZ962 2 对地短路OZ965 4 对地短路OZ9RR 8 对地短路BIT3101 2和15 吸空引脚BIT3102 5 吸空引脚BIT3105 4 吸空引脚BIT3106 4和27 吸空引脚BIT3107 4 吸空引脚BIT3193 15 吸空引脚AA T1100 8 对地短路AA T1107 15 对地短路。

轻松学会康佳液晶彩电高压板维修（第二章）是家电维修同行就会将您加进群，我们有维修群，制冷电器行业群，电器销售商群，净水器行业群，电器配件商群，或者长按二维码加群主微信电源部分输出的12. 0V电源和主板控制系统送来的点灯控制、亮度调整电压经连接器XS701送到高压板电路，XS701的各脚功能电压：1脚为背光亮度调节端，调节范围为0～3. 3V; 2脚为高压板点灯控制端，高压板正常工作电压为2.0～5. 0V，高压板停止工作时为0～0. 8V; 3脚为12. 0V供电输入端；4脚为接地端。

PFC电路开机后输出的＋400V电压为全桥式升压输出电路供电。

二次开机后，在控制系统的控制下，高压板启动工作，振荡控制芯片OZ9926A输出两对四路激励脉冲，推动MOSFET（开关管）Q701～Q704和升压变压器T751～1754组成的全桥驱动电路工作于交替开关状态，产生交流高频电压，为4个背光灯管供电。

1．背光控制电路康佳KIP200I18-01电源＋高压二合一板高压板的振荡激励控制电路主要由U701（OZ9926A）内、外部电路构成，在主电路板的控制下启动工作，向全桥驱动电路输出HDR1、LDR1和HDR2、LDR2两对驱动脉冲信号，并具有过电压、过电流保护功能。

OZ9926A是凸凹公司推出的用于液晶产品背光控制检测电路，启动过程点灯电流具有很强的对称性，全桥或者双端顺向结构，支持多片芯片同步，支持极限电流控制，恒定的工作时钟频率，具有过电压、过电流和欠电压关断保护功能。

OZ9926A引脚功能和参考电压见表3-5。

2．背光灯开启电路电源板输出的＋12. 0V电压送入高压板电路，然后分为两路：一路直接送给以Q704～Q715为核心组成的脉冲放大激励电路；另一路经R704送给振荡激励控制电路U701（OZ9926A），经U701内部电路稳压后从21脚输出VDD-5. 5V基准电压，为内外振荡、保护电路供电。

遥控开机后，主板微处理器输出的ON/OFF高电平点灯控制电压从连接器XS701的2脚输入高压板电路，经R701、R703分压向U701的19脚ENA提供点灯控制电压，U701内部振荡电路开始启动，经内部处理后从23、4脚和2、5脚输出两组互为反相的HDR1、LDR1和HDR2、LDR2的PWM脉冲信号，送到全桥驱动输出电路Q701～Q704的栅极。

液晶电视高压板最常见的故障与代换方法[好家电维修网]液晶电视高压板最常见的故障与代换方法修液晶黑屏等故障就是配不到相应的高压板头就大，但总不至于报废或退修吧，那多没面子呀，其实任何高压板只要装得下，那么它就是”万能”的，不知道买来高压板的参数，看到高压板接口有这么多条线，其实很简单。

首先确定电源线正极和负极，有保险丝的一般来说是正极，负极多是接在电容的负极上。

然后确定电压，确定电压的最好办法是看电容的标记了，假如6V 左右那么就是3.3V的，假如电容上标12V左右，那么输入电压肯定是5V，假如是24V左右或以上，那么就是12V，以次类推，把电容上所标的伏数除以二，最接近几伏就是几伏了。

有的人说按这样接了，还是不亮，或者只是闪一下就灭了，是的有很多高压板多是这样的，那怎么办呢？找出控制脚，看看那只脚是接到一个小三极管上的，一般是直接引接到三极管上的，最多中间有个小电容，应该很容易辨认的，控制脚一般是3.3V和5V，也有个别是接地的，所以我们在不知道的情况下，先接地试一下，不行再接3.3V再接5V，假如输入电压和控制电压多是3.3V的情况是，可以直接合并，多余的脚怎么办呀？让他空着好了，不用理它。

高压板坏后最常见的有以下几种故障：1、瞬间亮后马上黑屏该问题主要为高压板反馈电路起作用导致，如：高压过高导致保护、反馈电路出现问题导致无反馈电压、反馈电流过大、灯管PIN松脱、IC输出过高等等都会导致该问题，原则上只要IC有输出、自激振荡正常，其它的任何零件不良均会导致该问题，该现象是液晶显示器升压板不良的最常见之现象。

维修时最主要的方法是：（1）短接法-一般情况下，脉宽调制IC 中有一脚是控制或强制输出的，对地短路该脚则其将不受反馈电路的影响，强制输出脉冲波，此时升压板一般均能点亮，并进行电路测试，但要注意：因此时具体故障点位还未找到，因此短路过久可能会导致一些异常不到的现象，如：高压线路接触不良时，强制输出可能会导致线路打火而烧板。

常见PWM芯片和高压板专用芯片去保护的方法在维修中通常会碰到一些显示器只有一根灯管坏和保护电路异常引起的黑屏故障，为做到快修我们通常会去把芯片的保护电路去掉。

以下是在维修中碰到和网上查到的一些芯片的去保护方法，看芯片图，一般从有打点或者缺角的那个开始逆时针数第几脚。

AA1343,15飞线到地AA T1107,15对地短路AA T1164或68 15飞线到地AT1741,15对地短路AT1380，2对地短路；AA T1100，8对地短路BIT3193，15吸空引脚BIT3713，15吸空BA9741，15对地短路；BA9743，15对地短路；BD9275F,11脚接地BIT3101，2和15 吸空引脚BIT3102，5吸空引脚BIT3105，4吸空引脚BIT3106，4和27 吸空引脚BIT3107，4吸空引脚BIT3193,15吸空引脚DF6106,14飞线到地DF6109,15飞线到地FA3629，15和16将外接电容短路FA3630，7和10对地短路FAN7314,1脚对地短路FAN7318,1脚对地短路FP5451,15飞线到地INL837GN,14脚那个电容去掉直连接接地KA7500，1和16对地短路MB3775 15对地短路MP1038EY,用导线11脚连接2脚MP1038EY，6脚对地MP1048EM，1,6脚对地MB3775，15对地短路；OZ960 OZ962，2对地短路OZ964GN，1对地短路OZ965，4对地短路OZ9RR，8对地短路OZ9919GN，8对地短路OZ9938 3脚对地短路OZ9910 10 3个IN14148到地OZ9930 7 拆外接高压电容OZ9936 7 拆外接高压电容OZ9938 3/6空短接到地/吸空OZ9939 3/6空短接到地/吸空SEM2005 2和3吸空断开SP5001 4吸空断开TL5001，5脚对地短路；TL1451，15对地短路；TL5451，15对地短路；T1741，15对地短路；TL494，1和16对地短路。

回这个BIT7313保护是把15脚吸空，你试一试，以下提供各集成块的保护脚：芯片型号保护脚说明TL5001 5 对地短路TL1451 15 对地短路TL5451 15 对地短路BA9741 15 对地短路BA9743 15 对地短路MB3775 15 对地短路AT1741 15 对地短路AT1380 2 对地短路KA7500 1和16 对地短路TL494 1和16 对地短路FA3629 15和16 将外接电容短路FA3630 7和10 对地短路OZ960 OZ962 2 对地短路OZ965 4 对地短路OZ9RR 8 对地短路BIT3101 2和15 吸空引脚BIT3102 5 吸空引脚BIT3105 4 吸空引脚BIT3106 4和27 吸空引脚BIT3107 4 吸空引脚BIT3193 15 吸空引脚AAT1100 8 对地短路AAT11去保护的方法: 芯片型号保护脚说明TL5001 5 对地短路TL1451 15 对地短路TL5451 15 对地短路BA9741 15 对地短路BA9743 15 对地短路MB3775 15 对地短路AT1741 15 对地短路AT1380 2 对地短路KA7500 1和16 对地短路TL494 1和16 对地短路FA3629 15和16 将外接电容短路FA3630 7和10 对地短路OZ960 OZ962 2 对地短路2 2 对地短路07 15 对地短路复看以下. 乐华板专用编程器使用说明1. 把安装光盘中编程器安装程序目录存入硬盘.安装乐华板专用编程器驱动程序PORT95NT.EXE。

安装完成后重新启动计算机就可以用编程器往驱动板写程序了。

2.把乐华板专用编程器用并口线与计算机连接，插上黑色的升级头，插上12V电源。

找到要写的驱动程序对着它点击鼠标右键，选打开方式，再选查找，从硬盘编程器安装目录中选BitWritE后把“始终用该程序打开此文件打上对勾”再点打开会出现一个DOS对话框显示程序写入百分比，同时编程器绿灯闪烁，表示正在写程序，百分百完成后DOS对话框消失，编程器绿灯常亮，表示程序写入完成。
