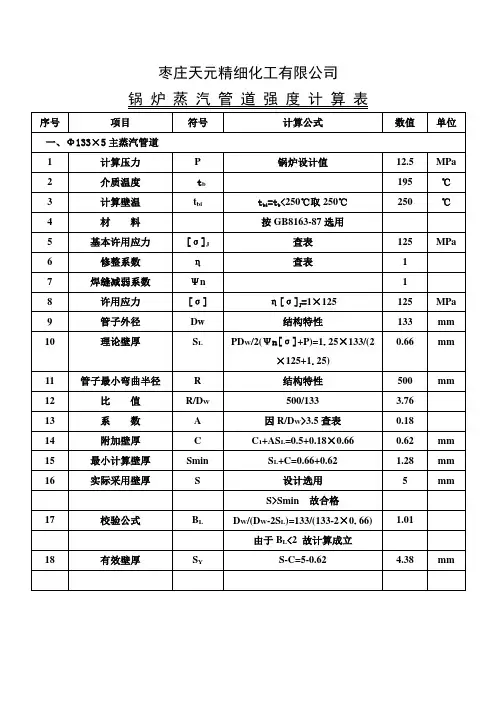

强度计算(锅炉)
- 格式:xls
- 大小:349.50 KB
- 文档页数:4
P0 = P r+△P f+△P h=1.25+0+0=1.25例题2:额定压力1.25MPa的过热蒸汽锅炉,计算锅筒工作压力。
P0 = P r+△P f+△P h=1.25+0.1×1.25+0=1.375例题3:额定压力1.25MPa的饱和蒸汽锅炉,确定安全阀整定压力。
2只安全阀都装在锅筒上,前例已计算P0 = 1.25查GB/T16507.7表2,整定压力最低值为1.04×1.25 =1.3,最高值为1.06×1.25 =1.325例题4:额定压力1.25MPa的过热蒸汽锅炉,确定安全阀整定压力。
2只安全阀1只装在锅筒上,1只装在过热器出口集箱上。
锅筒上的安全阀按较高整定压力调整,前例已计算P0 =1.375查GB/T16507.7表2,整定压力为:1.06×1.375=1.46过热器上的安全阀按较低整定压力调整,P0 = P r+△P f+△P h=1.25+0+0=1.25查GB/T16507.7表2整定压力为:1.04×1.25 =1.3例题5:额定压力1.25MPa的自然循环热水锅炉,确定安全阀整定压力。
2只安全阀都装在锅筒上,P0 = P r+△P f+△P h=1.25+0+0=1.25查GB/T16507.7表3,整定压力最低值为1.10×1.25 =1.375>1.25+0.07=1.32;最高值为1.12×1.25 =1.4>1.25+0.1=1.35前例已计算P0 = 1.25前例已计算安全阀整定压力较低值为:1.3△P a=1.3-1.25=0.05P =P0 +△P a=1.25+0.05=1.3例题7:额定压力1.25MPa的饱和蒸汽锅炉,锅筒不绝热,在600~900℃的对流烟道内,名义厚度18 mm,材料Q245R,确定许用应力[]σ。
计算压力p,前例已计算,p=1.3MPa查《干饱和蒸汽以及饱和线上的水的比容和焓》表,该表按压力列出了饱和温度、饱和水的比容、饱和蒸汽比容、饱和水焓、饱和蒸汽焓、汽化潜热。

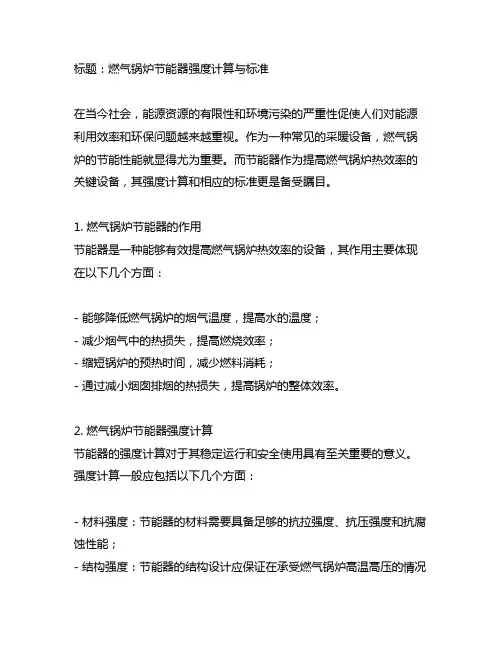

标题:燃气锅炉节能器强度计算与标准在当今社会,能源资源的有限性和环境污染的严重性促使人们对能源利用效率和环保问题越来越重视。
作为一种常见的采暖设备,燃气锅炉的节能性能就显得尤为重要。
而节能器作为提高燃气锅炉热效率的关键设备,其强度计算和相应的标准更是备受瞩目。
1. 燃气锅炉节能器的作用节能器是一种能够有效提高燃气锅炉热效率的设备,其作用主要体现在以下几个方面:- 能够降低燃气锅炉的烟气温度,提高水的温度;- 减少烟气中的热损失,提高燃烧效率;- 缩短锅炉的预热时间,减少燃料消耗;- 通过减小烟囱排烟的热损失,提高锅炉的整体效率。
2. 燃气锅炉节能器强度计算节能器的强度计算对于其稳定运行和安全使用具有至关重要的意义。
强度计算一般应包括以下几个方面:- 材料强度:节能器的材料需要具备足够的抗拉强度、抗压强度和抗腐蚀性能;- 结构强度:节能器的结构设计应保证在承受燃气锅炉高温高压的情况下不会出现变形和破裂;- 热力强度:节能器在高温高压工作状态下需要能够保证内部燃气流通畅通且不泄漏。
3. 相关标准和规范为了保障燃气锅炉节能器的质量和安全,必须依据相关标准和规范进行设计、制造和使用。
常见的相关标准包括《燃气锅炉节能技术监督管理规程》、《锅炉和压力容器制造单位监督检验规程》等,这些标准规范了节能器的具体要求和测试方法,保证了节能器在使用过程中的稳定性和安全性。
4. 个人观点在当今以节能环保为主题的社会背景下,燃气锅炉节能器的强度计算和相关标准显得尤为重要。
我们应该更加注重节能器的质量和安全性,不断提高其设计制造水平。
政府和企业应该共同遵守相关标准和规范,确保燃气锅炉节能器能够在保证高效热能利用的降低环境污染,促进可持续发展。
总结回顾:燃气锅炉节能器作为热能设备的关键组成部分,其强度计算和相关标准对于提高燃气锅炉的热效率和保障安全使用具有重要意义。
在未来的发展中,我们应该更加注重其质量和安全性,并遵守相关标准和规范,共同推动能源利用的可持续发展。

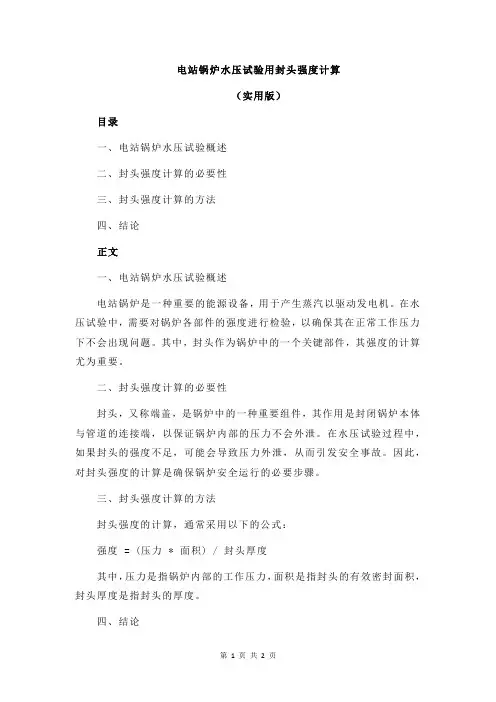

电站锅炉水压试验用封头强度计算
(实用版)
目录
一、电站锅炉水压试验概述
二、封头强度计算的必要性
三、封头强度计算的方法
四、结论
正文
一、电站锅炉水压试验概述
电站锅炉是一种重要的能源设备,用于产生蒸汽以驱动发电机。
在水压试验中,需要对锅炉各部件的强度进行检验,以确保其在正常工作压力下不会出现问题。
其中,封头作为锅炉中的一个关键部件,其强度的计算尤为重要。
二、封头强度计算的必要性
封头,又称端盖,是锅炉中的一种重要组件,其作用是封闭锅炉本体与管道的连接端,以保证锅炉内部的压力不会外泄。
在水压试验过程中,如果封头的强度不足,可能会导致压力外泄,从而引发安全事故。
因此,对封头强度的计算是确保锅炉安全运行的必要步骤。
三、封头强度计算的方法
封头强度的计算,通常采用以下的公式:
强度 = (压力 * 面积) / 封头厚度
其中,压力是指锅炉内部的工作压力,面积是指封头的有效密封面积,封头厚度是指封头的厚度。
四、结论
电站锅炉水压试验是确保锅炉安全运行的重要手段,而封头强度的计算则是水压试验中的关键环节。
计算题:一、某卧式水火管锅炉,锅壳由Q345R钢板焊制,冷卷热校,双面手工焊,内径Dn=1600mm,直接受辐射热。
试计算该锅壳厚度。
已知:1、额定蒸汽压力Pe=1.0MPa。
锅壳孔桥的最小减弱系数Φ=0.72J3、表3 基本许用应力修正系数η4、表4 计算壁温t5、表5 对接焊缝减弱系数φh6、水蒸汽性质表解:1、计算压力P=Pe+ΔP+ΔPsz+ΔPzPe=1.0MPa,∵Pe=1.0MPa<1.25∴ΔP=0.02对于卧式水火管锅炉锅壳,ΔPz=0 ,ΔPsz=0计算压力P=1.0+0.02=1.02MPa2、计算壁温t b i查水蒸汽性质表,绝对压力1.12MPa下t j=184℃查表4,对于不受热锅壳计算壁温t b i=t j+90=274℃3、许用应力[σ]=η[σ]J=142 Mpa查表1,Q345R基本许用应力[σ]J查表3,直接受辐射热锅壳基本许用应力修正系数η=0.9∴[σ]= 0.90*142=128Mpa4、减弱系数查表5,双面手工焊Φh=0.95,锅壳孔桥最小减弱系数Φ=0.7Φmin=0.75、理论计算壁厚t l=PDn/(2Φmin[σ]-P)t l=1.02*1600/(2*0.7*128-1.02)=9.2 mm5、附加壁厚C=C1+C2+C3腐蚀减薄的附加厚度,C1=0.5 mm查GB709,钢板下偏差的附加厚度C2=0.3 mm工艺减薄的的附加厚度,冷卷热校C3=1.0 mm∴C=0.5+0.3+1.0=1.8 mm6、最小需要厚度t min=t l+ C=9.2+1.8=11.0 mm7、取用厚度t=12mm8、校核满足锅壳筒体内径大于1000mm时取用厚度不宜小于6mm的要求,同时满足不绝热锅壳置于炉膛内的厚度不大于26mm的要求。
燃气锅炉节能器强度计算标准题目:燃气锅炉节能器在强度计算标准中的应用在现代社会中,节能已成为一个不可忽视的重要议题。
随着环保意识的增强和资源的有限性,人们对于能源的利用也变得越来越重视。
燃气锅炉作为一种常见的采暖设备,其节能效果直接关系到能源的有效利用和环境的保护。
而节能器作为增强燃气锅炉节能性能的重要设备,其强度计算标准更是至关重要。
1. 燃气锅炉节能器的作用燃气锅炉节能器是一种能够利用燃烧排放废气中的余热,将其再利用于燃气锅炉烟气的换热设备。
通过有效地提高锅炉的热效率,减少燃料的消耗,从而达到节能环保的目的。
在工业生产和民用采暖中使用燃气锅炉节能器,不仅可以降低能源消耗,还能减少二氧化碳等温室气体的排放,对于环境保护具有重要意义。
2. 燃气锅炉节能器的强度计算燃气锅炉节能器的强度计算是指在设计和制造过程中,对其结构和材料的承受能力进行计算和评估,以确保其在正常运行和异常情况下都能够安全可靠地工作。
强度计算需要考虑到节能器在高温、高压状态下的受力情况,以及可能面对的外部环境影响等因素。
只有通过科学的强度计算,节能器的设计和制造才能符合标准要求,保障其在使用过程中不会出现安全隐患。
3. 强度计算标准的重要性强度计算标准是保证燃气锅炉节能器质量和安全的重要依据,其制定和执行对于推动行业发展和保障用户利益具有重要意义。
强度计算标准的严格执行,可以防止一些低质量、不安全的产品进入市场,保障用户的人身和财产安全。
强度计算标准也是技术创新和产品质量提升的动力,促进企业进行科学研究和技术创新,推动产品质量和节能性能的提升。
4. 个人观点和理解在我看来,燃气锅炉节能器的强度计算标准是确保节能器质量和安全的重要保障,也是推动行业发展和产品升级的重要手段。
通过严格执行强度计算标准,能够有效避免一些低质量产品的流入市场,提高行业整体质量水平。
强度计算标准的不断完善也将对技术创新和市场竞争起到推动作用,促进更多高效节能产品的推出和应用,为节能环保事业做出更大贡献。
计算题:1.一台无过热器的水管蒸汽锅炉,额定蒸汽压力为1.6MPa,上锅筒受不超过900℃的烟气加热,锅筒材质为20g,请计算:1)上锅筒计算压力。
2)上锅筒许用应力。
解:1.确定计算压力按式子P=P g+△P a确定锅筒的计算压力工作压力P g=P e+△P z+△P s z锅炉出口安全阀较低始启压力与锅筒额定压力的差值△P a=1.6*(1.04-1)=0.064M P a锅炉额定压力Pe=1.6MPa锅炉最大流量时锅筒至锅炉出口之间的压力降△P z=0锅炉所受液柱静压力△P s z=0故P=1.6+0+0+0.064=1.664b.确定许用应力由水蒸气表查得P=1.764M P a(绝对压力)下水的饱和温度t b=206℃由表3,锅筒置于炉膛内受不超过900℃的烟气加热热锅筒筒体的计算壁温t bj= t b+50=206+50=256℃由表1,查得20g钢板在296℃的基本许用应力[σ]j=124M P a由表1,查得有焊接管孔,且烟温超过600℃得修正系数η=0.9则锅筒的许用应力[σ]=η[σ]j=0.9*124=111.6M P a4.某厂一台SHL4-1.25-AⅡ型水管蒸汽锅炉,在额定蒸汽压力下运行。
数年后,上锅筒进水管附近(非管孔区)氧腐蚀逐渐发展。
腐蚀集中在1000*500范围之内,本次检验时测定,腐蚀部位实测厚度为7.6mm。
请问该锅筒筒体能否满足强度要求?已知数据如下:上锅筒筒体内径900mm,取用壁厚12mm,许用应力138.6Mpa,焊缝减弱系数1.0,纵向孔桥减弱系数0.45,横向孔桥减弱系数0.4。
考虑腐蚀减薄的附加壁厚取0.5mm。
5.某化工厂SHL20-1.3/300- AⅡ锅炉,已经投入运行五年。
已知该锅炉上锅筒至过热器出口间的压力降为额定工作压力的10%,上锅筒由20g钢板焊制,内直径Dn=1200mm,壁厚S=16mm,置于烟道内不绝热。
对流管束为胀接。
锅炉吊杆强度计算方法
锅炉吊杆强度的计算方法可以分为以下几个步骤:
1. 确定需要计算的吊杆的几何尺寸,如直径、长度等。
2. 根据吊杆材料的力学性能参数,如抗拉强度、屈服强度等,来确定吊杆的材料性能。
3. 根据加载情况,确定吊杆所受的载荷及作用方向。
根据载荷的大小、方向和位置,计算吊杆上的受力情况。
4. 根据受力情况,使用力学方程计算吊杆的应力分布。
可以使用经典的杆件受力公式,如应力=载荷/截面积。
5. 根据材料的应力-应变关系,计算吊杆上各点的应变值。
6. 根据吊杆的几何尺寸和应变值,使用合适的强度理论或计算方法,如极限强度理论、应变能密度理论等,计算吊杆的强度。
7. 对比计算得到的吊杆强度和所需的强度要求,判断吊杆是否足够强度。
需要注意的是,在进行吊杆的强度计算时,应考虑各种不确定因素,如材料的承受环境、温度、震动等因素,并采取适当的安全系数来确保吊杆的安全可靠性。
此外,为了保证计算结果的准确性,最好进行实际的试验验证或使用有限元分析等计算方法来验证计算结果。
