空心无梁楼盖资料讲解

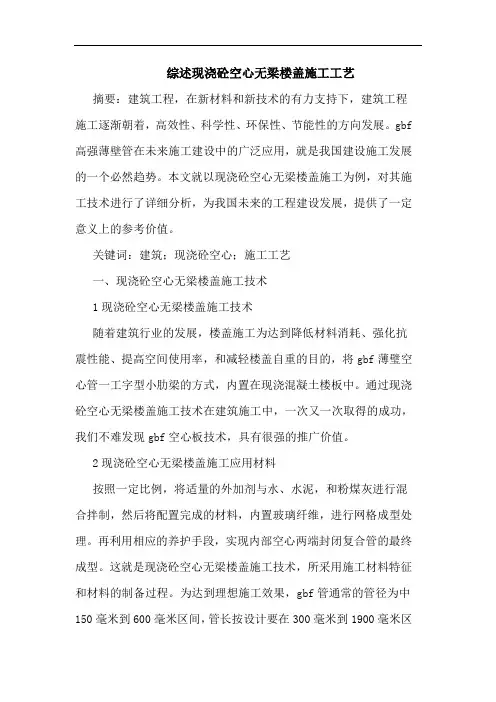

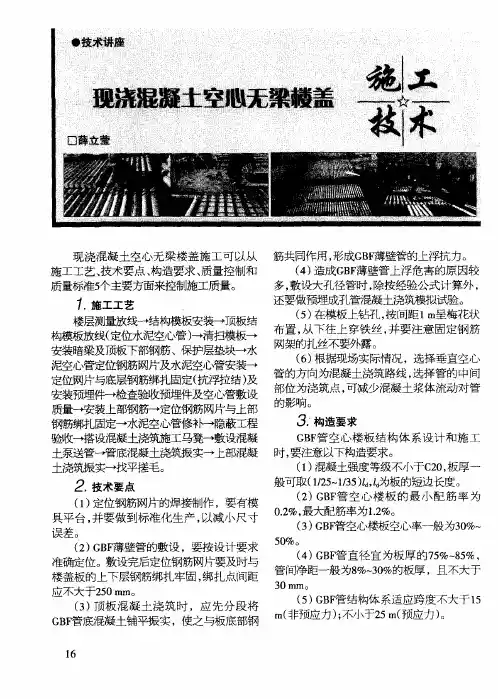

综述现浇砼空心无梁楼盖施工工艺摘要：建筑工程，在新材料和新技术的有力支持下，建筑工程施工逐渐朝着，高效性、科学性、环保性、节能性的方向发展。

gbf 高强薄壁管在未来施工建设中的广泛应用，就是我国建设施工发展的一个必然趋势。

本文就以现浇砼空心无梁楼盖施工为例，对其施工技术进行了详细分析，为我国未来的工程建设发展，提供了一定意义上的参考价值。

关键词：建筑；现浇砼空心；施工工艺一、现浇砼空心无梁楼盖施工技术1现浇砼空心无梁楼盖施工技术随着建筑行业的发展，楼盖施工为达到降低材料消耗、强化抗震性能、提高空间使用率，和减轻楼盖自重的目的，将gbf薄璧空心管一工字型小肋梁的方式，内置在现浇混凝土楼板中。

通过现浇砼空心无梁楼盖施工技术在建筑施工中，一次又一次取得的成功，我们不难发现gbf空心板技术，具有很强的推广价值。

2现浇砼空心无梁楼盖施工应用材料按照一定比例，将适量的外加剂与水、水泥，和粉煤灰进行混合拌制，然后将配置完成的材料，内置玻璃纤维，进行网格成型处理。

再利用相应的养护手段，实现内部空心两端封闭复合管的最终成型。

这就是现浇砼空心无梁楼盖施工技术，所采用施工材料特征和材料的制备过程。

为达到理想施工效果，gbf管通常的管径为中150毫米到600毫米区间，管长按设计要在300毫米到1900毫米区间，管壁厚度4毫米到5毫米区间。

3现浇砼空心无梁楼盖施工工艺○1现浇砼空心无梁楼盖施工工艺流程如下表编号：（1）（2）（3）（4）（5）（6）（7）（8）（9）流程名称：模版系统和支护。

防线定位。

绑扎下排钢筋，和绑扎底部直径不超过25毫米的水电管线。

管肋钢筋管线网片的绑扎。

gbf包庇空心管的安放。

直径大于25毫米的水电管线的安放。

上排钢筋的绑扎。

检测施工质量，验收施工成果。

混凝土的浇筑施工。

○2施工工艺要点（1）在进行结构楼板的支撑工作时，我们要严格执行jgjl30—2001《建筑施工扣件式钢管脚手架安全技术规程》有关要求，落实相关力学参数的计算工作。

无梁楼盖考察报告1.关于空心楼盖空心楼盖是一种现浇钢筋砼空心楼盖；也叫现浇无梁空心楼盖，安装芯模产品后现浇而成的空心无明梁楼盖。

空心楼盖，包括钢筋、砼、芯模，芯模埋置在钢筋砼中，其特征在于芯模内填充有轻质材料。

2.适用范围2.1空心楼盖适用于办公楼宇、仓库厂房、地下车库、立交桥、大型商场、学校教学楼以及图书馆等大跨度的建筑。

2.2需灵活间隔或经常改变使用用途的建筑，如：宾馆、娱乐场所、住宅、公寓等。

2.3采用集中式空调的建筑。

2.4有特殊隔音、保暖要求的建筑。

4.效果图4.1图4.25.施工工艺5.1施工顺序支模—绑扎柱网（梁）钢筋和小密肋钢筋及预埋管线—抗浮点设置——安放箱体—绑扎板面钢筋——搭设施工便道、架设传送管—隐蔽工程验收—浇筑砼——养护、拆模。

5.2施工工艺模板支撑设置完成后，划线定位，钢筋班将小密肋梁钢筋绑扎后，开始抗浮点设置。

为防止在浇筑时箱体受混凝土流动性造成箱体上浮，必须设置抗浮点。

具体做法是用手电钻（采用4钻头）钻透模板，用14#的铁丝绑扎在支撑钢管上。

间距一般为1.0m---1.5m为宜。

各种管线的预留及管线预埋，管线宜在密肋梁中通过。

箱体安装与固定：将箱体安放在模板上，在箱体四周与小密肋梁钢筋应保持钢筋保护层距离；箱体底部不需放垫块。

箱体安装完成后开始顶层钢筋绑扎时应尽量避免施工人员直接踩踏箱体或将施工机械、机具、材料码放在箱体上，以免箱体破损。

顶层罩筋绑扎必须与小密肋梁绑扎牢固，罩筋与箱体面应用10——15mm 垫块，防止箱体上浮时直接接触罩筋。

顶层钢筋绑扎完成后，砼浇筑前对箱体进行最后一次检查，对有松动或位置偏移的箱体进行调整处理，如有施工人员不慎损坏箱体应采取及时现场修复措施。

汇景城图5.1图5.26.优势3.1节约建筑材料3.2尤其适用于大跨度、大空间建筑3.3双向网格现浇肋传力体系3.4减轻楼盖自重3.5空间的灵活性及人性化3.6真正意义上的平板，无须吊顶3.7优良的隔音效果3.8建筑节能效果好3.9施工便捷3.10管线布设方便3.11缩短工期、降低成本7.经济性比较提高净高或降低层高，每层节约层高约300-400.一般情况跨度在9米左右时，主梁高可控制在400以内，板厚可控制在300以内。

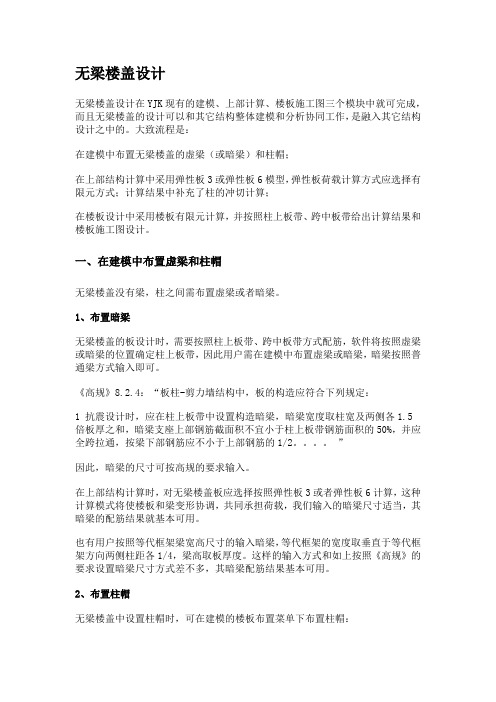

无梁楼盖设计无梁楼盖设计在YJK现有的建模、上部计算、楼板施工图三个模块中就可完成，而且无梁楼盖的设计可以和其它结构整体建模和分析协同工作，是融入其它结构设计之中的。

大致流程是：在建模中布置无梁楼盖的虚梁（或暗梁）和柱帽；在上部结构计算中采用弹性板3或弹性板6模型，弹性板荷载计算方式应选择有限元方式；计算结果中补充了柱的冲切计算；在楼板设计中采用楼板有限元计算，并按照柱上板带、跨中板带给出计算结果和楼板施工图设计。

一、在建模中布置虚梁和柱帽无梁楼盖没有梁，柱之间需布置虚梁或者暗梁。

1、布置暗梁无梁楼盖的板设计时，需要按照柱上板带、跨中板带方式配筋，软件将按照虚梁或暗梁的位置确定柱上板带，因此用户需在建模中布置虚梁或暗梁，暗梁按照普通梁方式输入即可。

《高规》8.2.4：“板柱-剪力墙结构中，板的构造应符合下列规定：1 抗震设计时，应在柱上板带中设置构造暗梁，暗梁宽度取柱宽及两侧各1.5倍板厚之和，暗梁支座上部钢筋截面积不宜小于柱上板带钢筋面积的50%，并应全跨拉通，按梁下部钢筋应不小于上部钢筋的1/2。

”因此，暗梁的尺寸可按高规的要求输入。

在上部结构计算时，对无梁楼盖板应选择按照弹性板3或者弹性板6计算，这种计算模式将使楼板和梁变形协调，共同承担荷载，我们输入的暗梁尺寸适当，其暗梁的配筋结果就基本可用。

也有用户按照等代框架梁宽高尺寸的输入暗梁，等代框架的宽度取垂直于等代框架方向两侧柱距各1/4，梁高取板厚度。

这样的输入方式和如上按照《高规》的要求设置暗梁尺寸方式差不多，其暗梁配筋结果基本可用。

2、布置柱帽无梁楼盖中设置柱帽时，可在建模的楼板布置菜单下布置柱帽：软件可布置的柱帽形式有3种：柱帽、柱帽+托板、托板。

《高规》8.1.9条：“板柱-剪力墙结构的布置应符合下列规定：。

4 无梁板可根据承载力和变形要求采用无柱帽（柱托）板或有柱帽（柱托）板形式。

柱托板的长度和厚度应按计算确定，且每方向长度不宜小于板跨度的1/6，其厚度不宜小于板厚度的1/4。

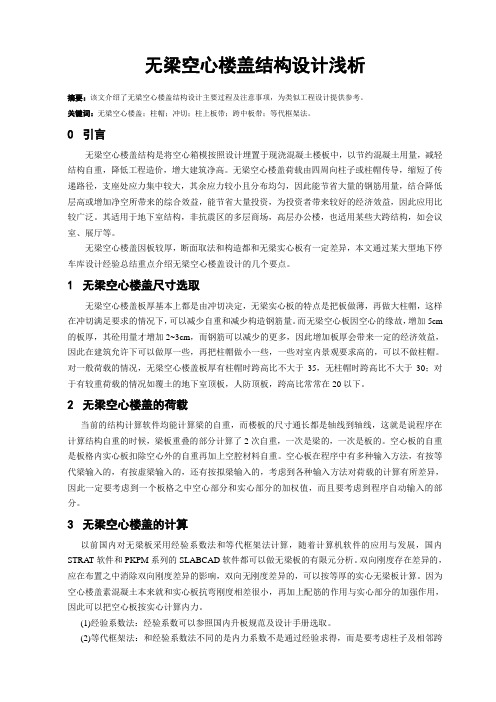

无梁空心楼盖结构设计浅析摘要：该文介绍了无梁空心楼盖结构设计主要过程及注意事项，为类似工程设计提供参考。

关键词：无梁空心楼盖；柱帽；冲切；柱上板带；跨中板带；等代框架法。

0引言无梁空心楼盖结构是将空心箱模按照设计埋置于现浇混凝土楼板中，以节约混凝土用量，减轻结构自重，降低工程造价，增大建筑净高。

无梁空心楼盖荷载由四周向柱子或柱帽传导，缩短了传递路径，支座处应力集中较大，其余应力较小且分布均匀，因此能节省大量的钢筋用量，结合降低层高或增加净空所带来的综合效益，能节省大量投资，为投资者带来较好的经济效益，因此应用比较广泛。

其适用于地下室结构，非抗震区的多层商场，高层办公楼，也适用某些大跨结构，如会议室、展厅等。

无梁空心楼盖因板较厚，断面取法和构造都和无梁实心板有一定差异，本文通过某大型地下停车库设计经验总结重点介绍无梁空心楼盖设计的几个要点。

1无梁空心楼盖尺寸选取无梁空心楼盖板厚基本上都是由冲切决定，无梁实心板的特点是把板做薄，再做大柱帽，这样在冲切满足要求的情况下，可以减少自重和减少构造钢筋量。

而无梁空心板因空心的缘故，增加5cm 的板厚，其砼用量才增加2~3cm，而钢筋可以减少的更多，因此增加板厚会带来一定的经济效益，因此在建筑允许下可以做厚一些，再把柱帽做小一些，一些对室内景观要求高的，可以不做柱帽。

对一般荷载的情况，无梁空心楼盖板厚有柱帽时跨高比不大于35，无柱帽时跨高比不大于30；对于有较重荷载的情况如覆土的地下室顶板，人防顶板，跨高比常常在20以下。

2无梁空心楼盖的荷载当前的结构计算软件均能计算梁的自重，而楼板的尺寸通长都是轴线到轴线，这就是说程序在计算结构自重的时候，梁板重叠的部分计算了2次自重，一次是梁的，一次是板的。

空心板的自重是板格内实心板扣除空心外的自重再加上空腔材料自重。

空心板在程序中有多种输入方法，有按等代梁输入的，有按虚梁输入的，还有按拟梁输入的，考虑到各种输入方法对荷载的计算有所差异，因此一定要考虑到一个板格之中空心部分和实心部分的加权值，而且要考虑到程序自动输入的部分。

建筑小知识
无梁楼盖
1、何谓无梁楼盖
无梁楼盖把原来集中受力的梁变成无数分散空间受力的工字结构体系，使同高的楼层扩大净空，节省建材，提高施工进度，而且质地更密，抗压性更高，抗振动冲击更强，结构更合理。

2、无梁楼盖优缺点
无梁板结构因不设置梁，板面负载直接由板传至柱，具有结构简单、传力路径简捷，净空利用率高，造型美观，有利于通风、便于布置管线和施工。

但需要较厚的板，混凝土和钢筋。

另外，从结构性能方面看，无梁板的延性较差，板在柱帽或柱顶处的破坏属于脆性冲切破坏。

3、常见现浇空心无梁楼盖
A、现浇空心混凝土GBF薄壁管空心楼盖。

由暗
梁和非抽芯空心楼板组成的楼盖；暗梁与楼层等厚，
从而增大空间的使用高度，减少结构自重，在不采用
预应力的情况下，使结构满足大开间、大跨度的要求，
降低成本的目的。

B、蜂巢芯钢筋混凝土空心楼盖。

是一种适用于大跨度，大空间的新型楼盖体系，具有自重轻、搞震性能好、隔音保温隔热效果好的特点，并且能缩短工期，节约材料，具有较高的经济价值。

设计管理中心201
20133年1月16日。

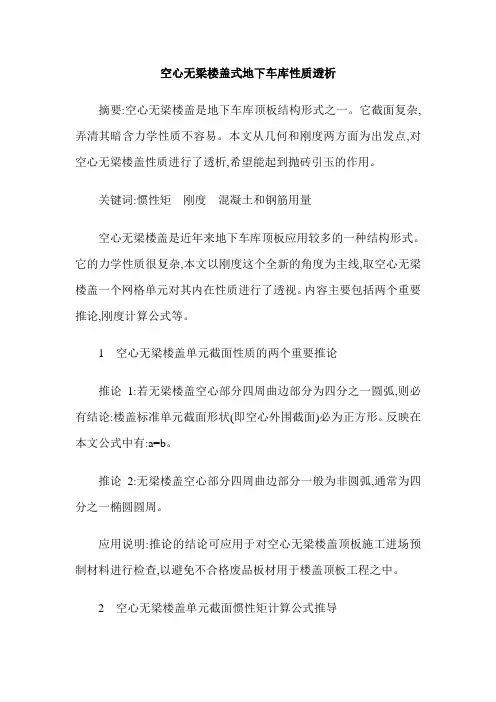

空心无梁楼盖式地下车库性质透析摘要:空心无梁楼盖是地下车库顶板结构形式之一。

它截面复杂,弄清其暗含力学性质不容易。

本文从几何和刚度两方面为出发点,对空心无梁楼盖性质进行了透析,希望能起到抛砖引玉的作用。

关键词:惯性矩刚度混凝土和钢筋用量空心无梁楼盖是近年来地下车库顶板应用较多的一种结构形式。

它的力学性质很复杂,本文以刚度这个全新的角度为主线,取空心无梁楼盖一个网格单元对其内在性质进行了透视。

内容主要包括两个重要推论,刚度计算公式等。

1 空心无梁楼盖单元截面性质的两个重要推论推论1:若无梁楼盖空心部分四周曲边部分为四分之一圆弧,则必有结论:楼盖标准单元截面形状(即空心外围截面)必为正方形。

反映在本文公式中有:a=b。

推论2:无梁楼盖空心部分四周曲边部分一般为非圆弧,通常为四分之一椭圆圆周。

应用说明:推论的结论可应用于对空心无梁楼盖顶板施工进场预制材料进行检查,以避免不合格废品板材用于楼盖顶板工程之中。

2 空心无梁楼盖单元截面惯性矩计算公式推导3 空心无梁楼盖单元刚度计算公式—空心无梁楼盖单元材料的模量。

4 空心无梁楼盖刚度计算的物理意义及应用4.1 空心无梁楼盖刚度计算物理意义及公式地下车库顶板的显著特点是竖向发生微小的附加变形(挠度)就会引起车库结构产生很大的内力,对其安全很不利;另外,车库顶板自重应尽量小,以减少车库柱及柱下独立基础的截面尺寸,以产生经济效益。

而刚度是反映这两方面的重要参量,在一个方向上车库楼盖整体刚度的计算(两个方向耦合可能需要矩阵形式),可看做该方向由刚度相同(也可不同)的截面单元并联连接而成,则总刚度。

4.2 应用(1)空心无梁楼盖刚度计算的用途：计算出无梁楼盖的挠度值后,结合有关计算公式就可进行挠度、裂缝等参数的计算。

(2)空心无梁楼盖优点:①可节约混凝土用量。

②虽然楼盖空心使得楼盖刚度比之实心形式有所减小,但这不会增加楼盖的钢筋用量。

(3)空心无梁楼盖缺点:空心无梁楼盖刚度变小,在相同上覆荷重作用下,与相同厚度的实心形式无梁楼盖相比竖向变形(挠度)较大。

无梁楼盖无梁楼盖是由瑞士设计师于1910年发明的，无梁楼盖不设梁，是一种双向受力的板柱结构。

由于没有梁，钢筋混凝土板直接支承在柱上，故与相同柱网尺寸的肋梁楼盖相比，其板厚要大些，但无梁楼盖的建筑构造高度比肋梁楼盖小，这使得建筑楼层的有效空间加大，同时，平滑的板底可以大大改善采光、通风和卫生条件，故无梁楼盖常用于多层的工业与民用建筑中，如商场、书库、冷藏库、仓库等，水池顶盖和某些整板式基础也采用这种结构形式。

无梁楼盖根据施工方法的不同可分为现浇式和装配整体式两种。

无梁楼盖也采用升板施工技术，在现场逐层将在地面预制的屋盖和楼盖分阶段提升至设计标高后，通过柱帽与柱整体连接在一起，由于它将大量的空中作业改在地面上完成，故可大大提高进度。

其设计原理，除需考虑施工阶段验算外，与一般无梁楼盖相同。

此外，为了减轻自重，也可用多次重复使用的塑料模壳，形成双向密肋的无梁楼盖。

目前，我国在公共建筑和住宅建筑中正在推广采用现浇混凝土空心无柱帽无梁楼盖，板中的空腔宜是双向的，可由预制的薄壁盒作为填充物构成。

无梁楼盖因没有梁，抗侧刚度比较差，所以当层数较多或有抗震要求时，宜设置剪力墙，构成板柱—抗震墙结构。

根据以往经验，当楼面活荷载标准值在5kN／m2以上，柱网为6m~6m时，无梁楼盖比肋梁楼盖经济。

无梁楼盖是在对于建筑物净空与层高限制较严格的建筑物经常使用的楼盖形式。

无梁楼盖的结构组成与传力无梁楼盖结构体系包括楼板、柱帽两大部分，其中多数无梁楼盖的楼板中还会有由钢筋加强板带形成的暗梁，保证受力的整体性。

无梁楼盖的传力路经比较简单，荷载一般按以下路径传递：楼板_ 柱帽_ 柱_ 基础_ 地基。

由于柱顶处平板直接将荷载传递给柱，因此会在柱顶形成集中受力区域，产生柱头对于楼板的冲切破坏。

为了防止这种破坏的发生，往往在柱顶设置柱帽，以增大柱头与楼板的接触面积，有利于荷载的合理分布。

当然，当荷载不太大时，也可不用柱帽。

常用的矩形柱帽有无帽顶板的、有折线顶板的和有矩形顶板的三种型式。

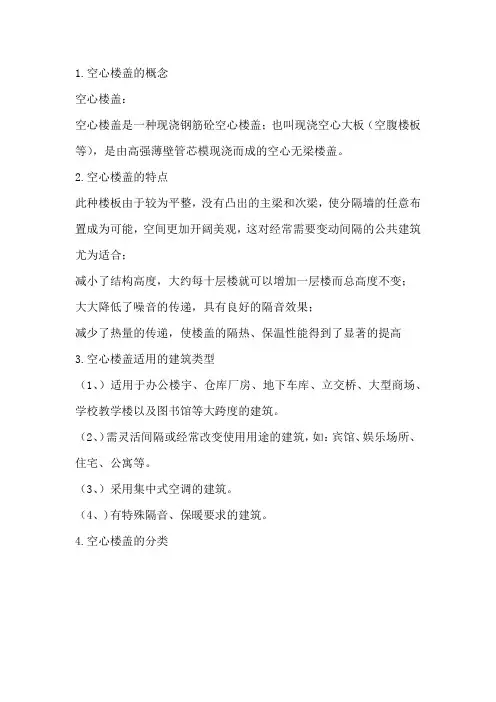

1.空心楼盖的概念空心楼盖：空心楼盖是一种现浇钢筋砼空心楼盖；也叫现浇空心大板（空腹楼板等），是由高强薄壁管芯模现浇而成的空心无梁楼盖。

2.空心楼盖的特点此种楼板由于较为平整，没有凸出的主梁和次梁，使分隔墙的任意布置成为可能，空间更加开阔美观，这对经常需要变动间隔的公共建筑尤为适合；减小了结构高度，大约每十层楼就可以增加一层楼而总高度不变；大大降低了噪音的传递，具有良好的隔音效果；减少了热量的传递，使楼盖的隔热、保温性能得到了显著的提高3.空心楼盖适用的建筑类型（1、）适用于办公楼宇、仓库厂房、地下车库、立交桥、大型商场、学校教学楼以及图书馆等大跨度的建筑。

（2、）需灵活间隔或经常改变使用用途的建筑，如：宾馆、娱乐场所、住宅、公寓等。

（3、）采用集中式空调的建筑。

（4、)有特殊隔音、保暖要求的建筑。

4.空心楼盖的分类5.空心楼盖的构件组成现浇砼空心楼盖现浇砼空心楼盖（蜂巢板），按一定规则放置埋入式内模后，经现场浇筑砼而在楼板中形成空腔的楼盖。

根据是否有底板，可以将蜂巢结构分为两种：有底板、无底板叠合箱网梁楼盖叠合箱网梁楼盖：箱形截面的密肋楼盖，由预制叠合构件“叠合箱”与后浇肋梁连接成梁、板合一的整体。

网梁楼盖的叠合箱不同于其他空心楼盖所采用的箱体，叠合箱是预制构件，参与结构整体受力, 而其他形式的空心楼盖的箱体只是模板。

叠合箱由顶板、底板、侧壁三节插接而成。

其顶板、底板是参与整体受力的预制叠合构件。

叠合箱顶板、底板中均有配筋。

叠合箱网梁楼盖：明箱---顶板外露（顶面无现浇层）暗箱---顶板不外露（顶面有现浇层）叠合箱的底板总是外露（底面无现浇层）。

密肋楼板模壳结构密肋梁楼板模壳结构：由预制构件“模壳”与后浇密肋梁连接成梁、板合一的整体；模壳是用于钢筋混凝土现浇密肋楼板的一种工具式模板。

模壳属于模板的一种，可重复利用。

技术简介现浇砼空心(GBF高强薄壁管)无梁楼盖技术简介当前，在我国工业与民用建筑中，钢筋砼结构因原材料广泛．技术成熟、造价低廉、有很强的生命力，仍是应用最为广泛的建筑结构形式。

但由于现代建筑对层高、自重、大空间、灵活间隔以及抗震等提出了更高的要求，人们致力于研究新的、更舒适的．技术经济效果更好的钢筋砼结构体系。

在现浇砼结构中，GBF高强薄壁管空心砼技术是继普通梁板、密肋楼板，无粘结预应力平板后新开发的一种现浇新结构体系。

一、现浇砼空心无梁楼盖的设计要点与构造要求设计要点：1．结构布置原则为：柱与柱、柱与剪力墙间设置框架梁，框架梁围成的板釆用现浇砼空心板。

2．框架梁一般为暗梁，暗梁高度与空心板厚度相同。

3．主体结构一般可按现行规范设计，暗梁按宽扁梁考虑。

4．现浇砼空心板一般按单向或双向受力进行内力配筋计算。

一般构造要求：1．砼强度等级应≥C20，板厚一般可取为I／25—1／30Ld，Ld为板的短边长。

2．最小配筋率o．2%最大配筋率为1．2%。

3．空心率30％-55％。

4．卫生间楼面可以下降80一360mm不等。

二、现浇砼空心无梁楼盖技术的适用范围此种楼板体系适用于各种跨度和各种荷载的建筑，特别适用于：1．大跨度和大荷载、大空间的多层和高层建筑，如：商业楼、办公楼、图书馆、展览馆、教学楼、车站、多层停车场等大中型公共建筑和工业厂房、仓库。

2．需灵活间隔、或经常改变使用用途的建筑，如：宾馆、娱乐场所、住宅、公寓等。

3．采用集中式空调的建筑。

4．有特殊隔音、保暖要求的建筑。

三、现浇砼空心无梁楼盖技术的优点1．使用功能优良与普通框架结构比较，本技术使空间更开阔美观，使用更加方便：与无粘结预应力无梁楼盖、实心无梁楼板比较，无柱帽，无凸出部位：开孔洞方便，射钉、电锤打孔，吊挂不受影响；防火性能好，不会因火灾丧失应力而导致结构破坏。

2．抗震性能好采用本技术的楼板，自重轻、抗震性能好。

3．综合经济效益提高该项技术的土建工程费用与一般钢筋砼框架结构基本持平，与一般的平板、无梁板相比，工程费用大大降低。

无梁楼盖的预制箱体
箱体一般上下板厚4cm或5cm，里面设置6mm或者4mm的钢丝网实际工程中，无梁楼盖底面可以封口（两个半箱，合盖）或者开口
（上层设置半箱）
此类预制箱箱体薄弱，容易损坏
只需要水平模板，不需要侧模
箱体一般1mX1m，矩阵式排布，中间12~15公分的密肋梁
适合于平面规整的建筑平面
不规整平面，还需要小箱，或者现浇
施工速度快
现场施工质量非常重要
施工后底面—--底面封口
施工后底面—--底面开口
优点
1、施工速度快
2、减少净高
3、可以实现大跨
4、土建综合成本低
缺点
1、耐久性未经过完全检验。

本类产品，在任何的开发商或者设计
中，都不是第一选择！！！在结构设计业内，除了厂家以及学术研究外，鲜有开发商主动去使用该产品。

2、一般均为厂家供货，然后按照指定产品设计。

建筑使用寿命50
年，在后期维护、修理，厂家是否能够提供持续的服务（该厂家是否能够存在？），存疑！！！
3、计算模型不清晰，这是结构设计人员最为担心的事情。

4、箱体厚度较小，在吊顶、使用或者施工不当造成损伤后，难以
修补。

5、空心腔体在卫生间或者厨房等位置，或者临近位置，渗水后难
以处理。
