现浇混凝土无柱帽空心无梁楼盖的设计与施工

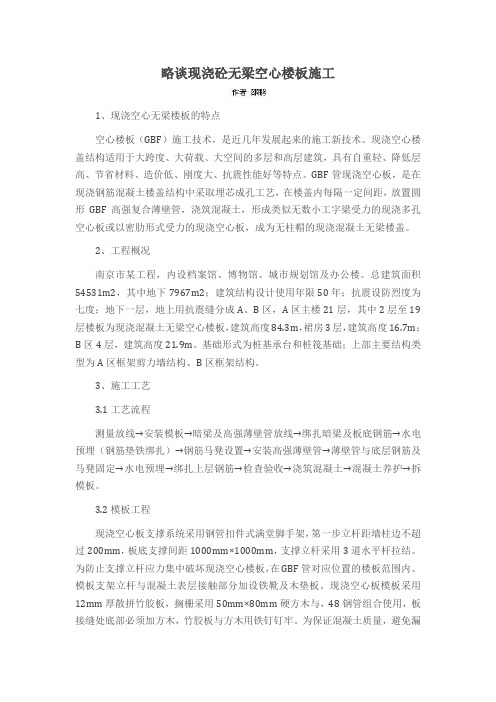

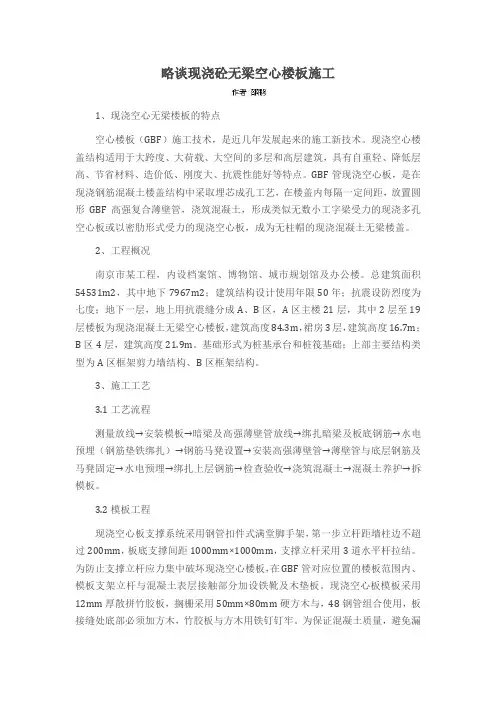

略谈现浇砼无梁空心楼板施工1、现浇空心无梁楼板的特点空心楼板（GBF）施工技术，是近几年发展起来的施工新技术。

现浇空心楼盖结构适用于大跨度、大荷载、大空间的多层和高层建筑，具有自重轻、降低层高、节省材料、造价低、刚度大、抗震性能好等特点。

GBF管现浇空心板，是在现浇钢筋混凝土楼盖结构中采取埋芯成孔工艺，在楼盖内每隔一定间距，放置圆形GBF高强复合薄壁管，浇筑混凝土，形成类似无数小工字梁受力的现浇多孔空心板或以密肋形式受力的现浇空心板，成为无柱帽的现浇混凝土无梁楼盖。

2、工程概况南京市某工程，内设档案馆、博物馆、城市规划馆及办公楼。

总建筑面积54531m2，其中地下7967m2；建筑结构设计使用年限50年；抗震设防烈度为七度；地下一层，地上用抗震缝分成A、B区，A区主楼21层，其中2层至19层楼板为现浇混凝土无梁空心楼板，建筑高度84.3m，裙房3层，建筑高度16.7m；B区4层，建筑高度21.9m。

基础形式为桩基承台和桩筏基础；上部主要结构类型为A区框架剪力墙结构、B区框架结构。

3、施工工艺3.1工艺流程测量放线→安装模板→暗梁及高强薄壁管放线→绑扎暗梁及板底钢筋→水电预埋（钢筋垫铁绑扎）→钢筋马凳设置→安装高强薄壁管→薄壁管与底层钢筋及马凳固定→水电预埋→绑扎上层钢筋→检查验收→浇筑混凝土→混凝土养护→拆模板。

3.2模板工程现浇空心板支撑系统采用钢管扣件式满堂脚手架，第一步立杆距墙柱边不超过200mm，板底支撑间距1000mm×1000mm，支撑立杆采用3道水平杆拉结。

为防止支撑立杆应力集中破坏现浇空心楼板，在GBF管对应位置的楼板范围内、模板支架立杆与混凝土表层接触部分加设铁靴及木垫板。

现浇空心板模板采用12mm厚散拼竹胶板，搁栅采用50mm×80mm硬方木与，48钢管组合使用，板接缝处底部必须加方木，竹胶板与方木用铁钉钉牢。

为保证混凝土质量，避免漏浆，板与板拼缝处夹3mm厚双面胶带。

现浇无梁空心楼板施工技术1、现浇无梁空心楼板及优点现浇无梁空心楼板是在现浇楼板结构中，按设计间距放置高强复合BDF薄壁箱体，柱间设置暗梁，浇筑混凝土后形成现浇无梁空心板。

采用无梁空心板适用范围广，尤其适用于大跨度的楼板，具有自重轻、刚度大，有利于管线埋设，节省模板，抗震性能好，使用功能优良，增加层高净空高度，真正实现空间灵活间隔，施工经济方便，综合经济效益提高等优点。

2、管材组成BDF薄壁箱体无机复合砂浆作基材，玻璃纤维作增强材料的无机复合材料制作而成，它抗拉、抗弯、强度高，表面不龟裂，自重轻，耐冲击。

3、设计要点结构布置原则：柱与柱、柱与剪力墙间设置框架梁，框架梁围成的板采用GBF高强薄壁管填充的现浇混凝土空心板。

框架梁一般为暗梁，暗梁高度与空心板厚度相同。

主体结构一般可按现行规范设计，暗梁按扁梁考虑。

设计计算时，沿与BDF薄壁箱体平行的方向，把板分成若干个工字型梁，按单向板计算配筋，另一方向按构造配筋以防止板出现裂缝。

本工程某块BDF薄壁箱体现浇楼板构造节点如图1。

4、施工技术4．1 施工工艺流程支设梁、楼板模板→绑扎梁钢筋→在楼板模板上标出预留预埋位置线、BDF薄壁箱体肋间钢筋网片位置线、楼板底排钢筋位置线→绑扎楼板底排钢筋→预留、预埋水电管线盒→BDF薄壁箱体肋间钢筋钢片安装→安装BDF薄壁箱体→搭设操作走道→绑扎楼板上排钢筋→固定BDF薄壁箱体→钢筋、BDF薄壁箱体隐蔽检查验收→安装泵管→浇筑肋间混凝土→浇筑剩余部位混凝土→混凝土找平抹面→混凝土养护。

4．2模板工程模板采用18厚胶合板，竖向支撑为带调节螺栓的扣件式钢管脚手架，水平支撑为木龙骨和钢管。

施工时，先搭设钢管脚手架，后支设梁底，梁侧模板，再安装木龙骨及楼板模板。

对不方正的胶合板，要用木工刨刨边修正，以方便模板安装并使模板接合紧密。

模板安装时，应从一边开始铺设，后安装的模板必须与先安装的模板顶紧，若有缝隙，用封口胶纸封好，以保证振捣混凝土时不发生漏浆现象，使浇筑的混凝土内实外光，质量好。

现浇空心楼盖专项施工方案摘要现浇空心楼盖是一种常见的建筑工程技术，通过在模板内浇筑混凝土来构建楼板结构。

本文提供了现浇空心楼盖的专项施工方案，详细介绍了施工前的准备工作、施工过程及注意事项，旨在指导施工人员顺利完成现浇空心楼盖工程。

一、准备工作1.1 图纸设计在开始施工前，必须仔细审查现浇空心楼盖的施工图纸。

确保图纸准确无误，特别是楼盖梁的尺寸、混凝土配合比等关键参数。

1.2 材料准备准备好所需的施工材料，包括模板、混凝土、加助剂、钢筋等。

确保材料的质量符合相关标准，以保证施工质量。

二、施工过程2.1 模板安装按照施工图纸要求，安装好模板。

注意模板的牢固性和平整度，确保模板符合设计要求。

2.2 钢筋绑扎根据设计要求，在模板内绑扎好钢筋，确保钢筋的位置准确、间距一致。

2.3 混凝土浇筑在完成钢筋绑扎后，进行混凝土的浇筑。

在浇筑过程中，要注意控制浇筑速度，防止混凝土出现空洞或裂缝。

2.4 现场管理严格管理施工现场，保证施工作业安全。

安排专人监督施工过程，做好现场安全预防工作。

三、注意事项3.1 施工质量施工过程中要注意保证施工质量，确保楼盖的承载能力和使用寿命。

3.2 安全第一施工期间严格遵守安全操作规程，确保工人的人身安全。

3.3 施工进度合理安排施工进度，确保项目按时完工，提高工程效率。

结语现浇空心楼盖作为一种常见的建筑工程技术，在施工过程中需要严格按照设计要求和施工规范进行操作，确保施工质量和工程安全。

本文提供的施工方案旨在指导相关工程人员顺利完成现浇空心楼盖工程，希望对相关施工人员有所帮助。

以上就是现浇空心楼盖专项施工方案的详细内容，希望能够对您有所帮助。

现浇混凝土空心无梁楼盖设计与应用提要:现浇混凝土空心无梁楼盖地下停车库设计应用及施工中应注意的一些事项关键词:建筑;结构设计Abstract: the cast-in-situ concrete hollow flat slab floor underground parking design application and should be paid attention to in the construction of some matters Keywords: architecture; Structure design(Shi Xiu Hu （Gui Zhou Province Architectural Desing ＆Research institute Gui Yang 550002,China）1.工程概况：贵阳妇幼保健院地下停车库位于贵阳市瑞金路旁为三层全埋地下室，地下室层高4.5米，设计为双层立体停车库；总建筑面积为5076平方米。

建筑结构的安全等级为二级，主体结构设计使用年限50年，建筑抗震设防烈度6度，设计基本地震加速度值为0.05g，抗震设防类别为丙类建筑。

本工程因层高限制且须设计双层停车库，故采用现浇钢筋混凝土（GBF）竹芯芯模现浇空心楼盖。

2.结构设计：贵阳妇幼保健院地下停车库结构设计时间2008年4月，执行《建筑结构可靠度设计统一标准》GB50068-2001、《建筑工程抗震设防分类标准》GB50223-2004、《高层建筑混凝土结构技术规程》JGJ3-2002、《建筑抗震设计规范》GB50011-2001 （2008年版)、《建筑结构荷载规范》GB50009-2001（2006年版）、《混凝土结构设计规范》GB50010-2002、《现浇混凝土空心无梁楼盖结构技术规程》CECS 175:2004、《建筑地基基础设计规范》GB50007-2002、《建筑桩基技术规范》JGJ94-94、《贵州建筑地基基础设计规范》DB22/45-2004、《混凝土外加剂应用技术规范》GB50119-2003和现行国家及行业的建筑结构设计规范、规程及规定。

现浇混凝土无梁空心楼盖施工方案一、工程概况二、编制依据及说明本工程施工方案，主要依据《现浇混凝土空心楼盖结构技术规程》、《建筑工程质量验收规范》、以及国家相关文件、规范、规定等一系列的要求编制。

三、施工方案1、施工顺序：现浇混凝土空心楼盖施工顺序为：安装底模板→在模板上弹线,确定芯模的安装位置，板底钢筋及管线预埋的位置并弹好墨线→铺设并绑扎板底钢筋、设置钢筋保护层垫块→安装预埋管线→采用14＃铁丝按图一所示穿过模板将板底钢筋绑扎在底层钢筋上→板底钢筋验收→安装、固定芯模并同时安放马凳筋→绑扎面层钢筋、做好预留预埋→绑扎芯模肋间拉筋→搭设施工架空便道、安装砼输送管→浇捣混凝土→混凝土养护、拆模。

2、主要施工方法：2.1.钢筋的制作及安装2.1.1．钢筋绑扎顺序：1）摆放沿芯模方向的板底主受力筋；2）绑扎垂直于芯模方向的板底次受力钢筋，垫好保护层垫块；3）采用14＃铁丝按图一示穿过模板将板底钢筋绑扎在板底上层钢筋上；4）根据图纸安放马凳筋；5）铺设面筋；6）安放芯模肋间拉筋。

2.1.2．绑扎完板面钢筋后，即可使底筋、肋片钢筋、板面钢筋形成一个可受临时施工荷载的空间结构，铺上竹架板后可作为临时道路，以方便操作和防止踩坏芯模。

2.1.3．钢筋绑扎后，严禁在上面踩踏，以保证负筋、面筋位置的正确。

2.1.4. 楼板上部钢筋在跨中处搭接，下部通长钢筋采用焊接。

图一（跨中位置）2.2.芯模的安装、抗浮及水平位移控制的设置2.2.1．当板底钢筋和马凳筋绑扎完后，根据图纸安放芯模。

2.2.2．安装固定芯模铁丝：按图二所示在芯模两端各L/4处用14#铁丝将内模固定在板底下层筋上。

（图二）2.2.3.在施工过程中如遇内模破损，可用胶带缠绕或用麻袋之类的轻质废料进行封堵。

2.3.混凝土工程2.3.1. 混凝土浇筑振捣混凝土粗骨料最大粒径不宜大于空心板肋宽的1/2和板底厚度的1/2，且不得大于31.5mm。

混凝土的塌落度不宜小于160mm。

无柱帽混凝土空心无梁楼盖的设计与研究摘要：在我国经济不断发展的历程中，对于建筑行业也在逐渐的提高，对于楼房的设计以及建筑的要求都在变化，在现代，对于现浇混凝土空心无梁楼盖中，是一种盖楼的新方式，因此对于研究这种空心梁的设计十分的有必要，在盖楼的结构中了解其中结构的受力性能以及计算的方法，根据具体的研究，总结一些设计的建议，提高盖楼的形式。

关键词：无柱帽空心无梁楼盖等效框架法设计对于混凝土无梁楼盖来说，它是一种双向受力的板柱结构，一般可以分为有柱帽和无柱帽两种形式。

根据相关的数据表明，一般柱网是6m6m，楼面的活荷载要小于5kN/m2，无梁的楼盖比有梁楼盖更加经济。

因此在空心无梁楼盖的设计中采用无柱帽的混凝土进行建筑比较合理。

1 无柱帽混凝土空心梁楼盖概况无柱帽混凝土空心梁楼盖是当前建筑行业中一种新式样下的无梁楼盖，具体的建造时，在谭冲楼板空腔的构件中，形成空心梁楼板，这些填充构件通常可以分为三种类型：发泡塑料；高强薄壁管也就是无柱帽空心管无梁楼盖；高强薄壁盒。

用这些填充构件将混凝土的空心无梁楼盖进行填充。

本文所研究的无柱帽混凝土空心无梁楼盖最主要的特点是：在一定高强度下，能够有效的降低楼盖的自重，减少了混凝土的用量，对层高的限制也达到的降低，使无梁楼盖的使用范围大大的增加。

在垂直荷载条件下，无梁楼板主要依靠支撑点对支撑板进行支承，自身在受力过程中，可以和周边的支承共同承担荷载，这与梁上的双向板有着明显的区别。

具有代表性的是单个区格无梁楼板的挠度表示。

在柱上板的地带是有挠度的，它可以作为跨中板带的弹性支承，一般在设计的过程中，要将周边支承梁的绕度忽略掉，不能对双向板中的垂直荷载从两个方面来分配，从而可以通过无梁楼盖来设计。

否则会给无梁楼盖的设计带来一定的影响，就会对等效框架法产生荷载两次的可能，这往往就会造成误解。

2 无梁楼盖的受力情况分析2.1 实心的无梁楼盖试验模型分析对于实心的无梁楼盖进行研究，在国内外的板柱结构中，基本上是在20世纪50-70年代进行的，这一段时间进行了较多的研究，大部分是通过试验来证明的。

板式转换层现浇混凝土空心无梁楼盖施工技术摘要：在当前建筑工程施工中，随着施工技术手段和施工管理措施的不断发展，在板式转换层空心无梁楼盖施工的过程中，其混凝土施工技术不断的提高。

本文结合当前建筑工程施工中商业楼转换层混凝土空心无梁楼盖结构体系的施工手段和施工工艺进行分析，提出其施工管理措施和各种质量问题的控制和预防措施。

关键词：转换层;现浇混凝土;空心无梁楼盖;施工1、前言随着当前社会发展的过程中，混凝土施工工艺和施工技术的不断完善，在混凝土施工中，是采用各种设备和技术控制手段进行改进和完善的过程。

现浇混凝土空心无梁楼盖技术是当前混凝土施工的重点，更是当前国家的重点计划项目和研究成果。

办事转换层现浇混凝土空心无梁楼盖施工是一种无梁、无柱帽、可实现大开间、灵活隔断的水平结构体系,是当前大跨度结构施工和建设的主要技术基础和理论依据，更是当前建筑施工过程中的主要施工措施，其具有使用功能优良、抗震性能好、综合经济效益提高、节约装修费用能够在工程施工的过程中做到空间应用的灵活性，施工资金投入的有利控制和各种保温性能的良好提高措施。

2、工程概况某商住楼为框剪结构,建筑面积41828m2,该工程裙楼一至四层楼板结构均采用现浇混凝土空心无梁楼盖,其中一至三层现浇混凝土空心无梁楼盖厚400mm,四层(转换层)现浇混凝土空心无梁楼盖厚1000mm,本文以四层(转换层)现浇混凝土空心无梁楼盖结构为例介绍其施工技术措施。

3、转换层现浇混凝土空心无梁楼盖结构施工方案分析3.1结构体系转换层现浇混凝土空心无梁楼盖厚1000mm,板内设直径700mm的gbf薄壁空心管,板翼缘厚200mm,下翼缘厚100mm,空心管间肋厚80mm,柱间楼盖暗梁截面为800mm×1000mm,跨度8.70m,设计框支柱边500mm内为现浇实心板。

转换层层高为4.9m,混凝土强度等级c35。

空心管排布管方向随大梁长方向布排放。

转换层现浇混凝土空心无梁楼盖结构剖面见图1。

现浇空心无梁楼盖施工工艺现浇空心无梁楼盖施工工艺对于楼房的建造，除了房屋的设计、选材等因素外，施工工艺也是十分重要的。

特别是在现代建筑中，各种新型的施工工艺层出不穷，其中就有现浇空心无梁楼盖施工工艺。

那么，这种工艺的特点及施工流程是怎样的呢？一、现浇空心无梁楼盖的特点1.轻质高强：这种楼盖采用了空心的衬砖和钢筋网梁，相比于传统的混凝土楼盖，这种楼盖重量更轻，但是强度更高，不易出现开裂等问题。

2.施工速度快：由于材料的轻量化，使得这种楼盖的施工速度大大提高。

通常采用现浇技术，直接在施工现场进行浇筑，不需要运输和安装大型的模板等工具，从而大大节约了时间和成本。

3.采光透气性好：这种楼盖采用空心的衬砖，因此可以良好地保证采光和透气的效果，从而在夏季使用时可以有效地降低室内的温度，提高使用的舒适度。

二、现浇空心无梁楼盖的施工流程1.网梁的制作：先要将钢筋制成网梁的形状，同时配备好空心的衬砖，以备后续的浇筑。

2.衬砖的设置：将衬砖按照预定的间距放置在地面上，形成完整的楼盖框架。

3.网梁的安装：在衬砖内设置好的输送管道中，将网梁输送到指定的位置，并且固定好，保证其不会在浇筑过程中移动。

4.混凝土的浇筑：在网梁的位置点进行混凝土的浇筑，并利用振动器进行振动，确保混凝土充分填充空隙，避免出现缺陷。

5.等待强度达标：在混凝土浇筑后，需要等待一定的时间，让其达到一定的强度后进行拆模，避免破损等情况。

6.拆除模具，检测质量：当混凝土达到要求的强度后，需要将衬砖和网梁拆除，对楼盖的质量进行检验，确保其符合要求。

总之，现浇空心无梁楼盖是一种新型的施工工艺，其由于具有轻质高强、施工速度快、采光透气性好等优点，在现代建筑中得到了广泛的应用。

它的施工流程简单，但是对每一个环节都有严格的要求，以保证楼盖的质量和稳定性。

地下室钢筋混凝土无梁空心楼盖施工技术在当今建筑结构体系中，由于无梁楼盖的造型美观及空间可以充分利用，因此在高层地下室中得到较好的应用。

近些年来发生多起地下室无梁楼盖在施工过程中局部坍塌的事故。

本文针对地下室钢筋混凝土无梁楼盖施工的现状，重点探讨其施工质量和安全控制的关键技术，对于相关领域科研工作者和同行业工作人员具有十分重要的参考意义。

标签：地下室;钢筋混凝土;无梁空心楼盖1、引言无梁楼盖也称为板柱结构。

现浇混凝土板主要通过在楼盖上设置柱上板带（及暗梁）及跨中板带使其形成体系从而支撑在柱子墙上。

无梁楼盖平整度更高，通风、采光和卫生条件更理想。

薄壁方箱无梁空心楼盖，在应用的过程中用轻质箱体结构代替以往建筑结构板中效率较低的混凝土，同时按一定规则对其内部的空腔进行合理的布置。

在实际的建筑施工中，薄壁方箱包含很多类型，均具有重量轻、强度高的优点。

因此，推广无梁空心楼盖系统具有积极的经济和社会效益。

2、工程概况本工程1-5栋为超高层住宅，6-7栋为超高层公寓，8栋为高层保障性住房，9-15栋为多层住宅，16栋为多层幼儿园。

本工程设计使用年限50年，建筑耐火等级一级;结构安全等级为二级，抗震设防类别为丙类，设防烈度为7度。

地下室塔楼外部分顶板采用现浇混凝土无梁箱体结构空心楼板，GBF薄壁方箱空心楼板厚度为500mm，芯模底部混凝土厚度100mm，芯模顶部混凝土厚度150mm，柱帽处板厚900mm。

芯模的规格尺寸主要有三种，分别为800*800*250mm、800*400*250mm、800*200*250mm。

3、无梁楼盖工程施工难点无梁楼盖的本质是通过楼盖平面内无限刚的面内刚度调整水平力及竖向力从而和柱帽托板及竖向构件共同作用。

针对柱帽的存在与否，可分为柱帽托板和仅有柱帽及仅有托板三种类型。

柱帽和托板同时存在这种类型与剪力墙和简体结合时往往具有更强的抗震性能。

柱帽和托板的目的是在平板和柱体之间具有更紧凑和稳定的连接，从而使楼盖的承载力可更加均匀扩散，便于计算跨度和柱长。
