无梁楼盖

无梁楼盖的计算方法近些年来，随着科学技术的不断向前发展，多种科学技术手段已经逐渐的运用到了各种建筑的建设过程当中。

其中，无梁楼盖就是一种比较新型的建筑方式，这种建筑方式具有多个方面的有点，因此被大量的运用到了建筑的建设过程当中。

但是，无梁楼盖也存在着受力复杂方面的特点。

为了保证无梁楼盖的建设质量，无梁楼盖在进行设计的过程当中必须采取计算方法进行准确的计算。

对此本文主要对无梁楼盖几种常用的计算方法进行了分析介绍。

标签建筑；无梁楼盖；受力复杂；计算方法；分析介绍1、前言无梁楼盖是一种比较新型的楼盖建设方式，与传统的楼盖建设方式存在着很大的区别。

现阶段，为了最大限度的提高楼盖的建设质量以及减小施工的复杂程度，无梁楼盖才被逐渐的运用到了楼盖的建设过程当中。

无梁楼盖在进行设计的过程当中，必须对其受力情况进行准确的分析计算，然后才能指导楼盖的施工。

因此，我们很有必要对我国现阶段无梁楼盖常用的几种计算方法进行分析阐述。

2、无梁楼盖的优点正是因为无梁楼盖具有多个方面的优点，无梁楼盖才逐渐的被运用到了楼盖的建设过程当中同时也得到了相关人士的认可。

无梁楼盖就是指在楼盖进行施工建设的过程当中，省去了梁肋的设置，而是直接将施工材料的全部载荷让柱子进行承担。

正是因为无梁楼盖建设方式的特殊性以及将楼盖的所有载荷都由柱子来承担，那么对无梁楼盖的整体以及局部受力情况要求非常的高。

从总体来看，无梁楼盖是楼盖建设过程当中一种整体的发展趋势，所具有的优点主要体现在以下几个方面：第一，结构高度变小。

这主要是因为无梁楼盖在进行施工的过程当中去除了全部的梁肋，使得楼盖的整体建设高度降低；第二，板底平整也是无梁楼盖的一个比较突出的优点；第三，整体性比较好，并且从构造方面来看也比较的简单；第四，施工程序的复杂程度也大大的被降低，所建设楼层的整体高度随着无梁楼盖高度的降低会显著的增加。

总之，无梁楼盖是一种适应现代建筑的新型楼盖建筑方式，是非常值得大力推广的一种建设方式。

无梁楼盖考察报告1.关于空心楼盖空心楼盖是一种现浇钢筋砼空心楼盖；也叫现浇无梁空心楼盖，安装芯模产品后现浇而成的空心无明梁楼盖。

空心楼盖，包括钢筋、砼、芯模，芯模埋置在钢筋砼中，其特征在于芯模内填充有轻质材料。

2.适用范围2.1空心楼盖适用于办公楼宇、仓库厂房、地下车库、立交桥、大型商场、学校教学楼以及图书馆等大跨度的建筑。

2.2需灵活间隔或经常改变使用用途的建筑，如：宾馆、娱乐场所、住宅、公寓等。

2.3采用集中式空调的建筑。

2.4有特殊隔音、保暖要求的建筑。

4.效果图4.1图4.25.施工工艺5.1施工顺序支模—绑扎柱网（梁）钢筋和小密肋钢筋及预埋管线—抗浮点设置——安放箱体—绑扎板面钢筋——搭设施工便道、架设传送管—隐蔽工程验收—浇筑砼——养护、拆模。

5.2施工工艺模板支撑设置完成后，划线定位，钢筋班将小密肋梁钢筋绑扎后，开始抗浮点设置。

为防止在浇筑时箱体受混凝土流动性造成箱体上浮，必须设置抗浮点。

具体做法是用手电钻（采用4钻头）钻透模板，用14#的铁丝绑扎在支撑钢管上。

间距一般为1.0m---1.5m为宜。

各种管线的预留及管线预埋，管线宜在密肋梁中通过。

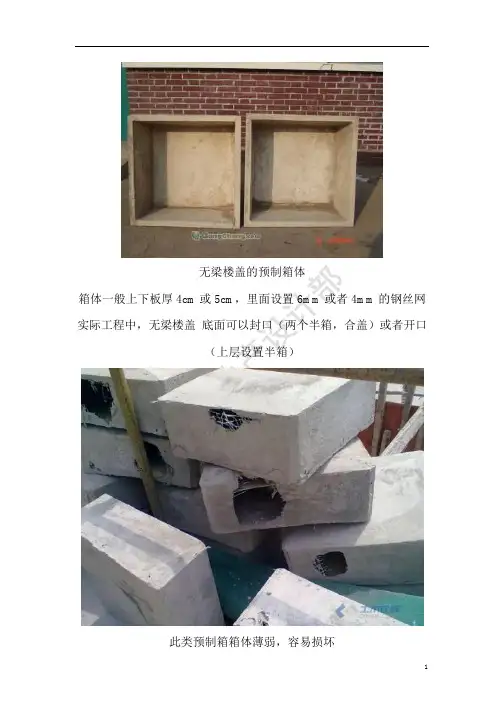

箱体安装与固定：将箱体安放在模板上，在箱体四周与小密肋梁钢筋应保持钢筋保护层距离；箱体底部不需放垫块。

箱体安装完成后开始顶层钢筋绑扎时应尽量避免施工人员直接踩踏箱体或将施工机械、机具、材料码放在箱体上，以免箱体破损。

顶层罩筋绑扎必须与小密肋梁绑扎牢固，罩筋与箱体面应用10——15mm 垫块，防止箱体上浮时直接接触罩筋。

顶层钢筋绑扎完成后，砼浇筑前对箱体进行最后一次检查，对有松动或位置偏移的箱体进行调整处理，如有施工人员不慎损坏箱体应采取及时现场修复措施。

汇景城图5.1图5.26.优势3.1节约建筑材料3.2尤其适用于大跨度、大空间建筑3.3双向网格现浇肋传力体系3.4减轻楼盖自重3.5空间的灵活性及人性化3.6真正意义上的平板，无须吊顶3.7优良的隔音效果3.8建筑节能效果好3.9施工便捷3.10管线布设方便3.11缩短工期、降低成本7.经济性比较提高净高或降低层高，每层节约层高约300-400.一般情况跨度在9米左右时，主梁高可控制在400以内，板厚可控制在300以内。

用PKPM进行无梁楼盖结构设计PKPM（平面梁模型）是一种常用的工程结构分析和设计软件，可以用于无梁楼盖结构的设计。

本文将介绍无梁楼盖结构的设计过程，并使用PKPM进行结构分析和设计。

无梁楼盖结构是指楼板直接承受荷载，无需设置梁作为承载结构的一种楼盖结构。

这种结构的主要特点是构造简单、施工方便、节省工程成本，并且可以提供较大的使用空间。

下面是无梁楼盖结构的设计过程：1.确定加载条件：首先，需要确定加载条件，包括楼板自重、可变荷载和其他荷载（如风荷载、地震荷载等）。

根据建筑使用要求和设计规范，确定相应的加载标准。

2.制定楼板布局：基于建筑的功能需求和使用要求，制定楼板的布局方案。

在制定布局方案时，要考虑楼板结构的连续性和整体稳定性。

3.设计楼板厚度：根据加载条件和楼板跨度，确定楼板的厚度。

楼板的厚度应满足承载能力和挠度控制的要求，同时考虑材料成本和施工工艺。

4.确定楼板钢筋配筋：根据加载条件和楼板的厚度，确定楼板的钢筋配筋。

配筋要满足强度和刚度的要求，也要考虑施工过程中的操作性。

5.进行结构分析：使用PKPM进行结构分析，计算楼板的受力情况。

结构分析包括静力分析和动力分析，以确定结构的强度、刚度和稳定性。

6.进行结构设计：根据结构分析的结果，对结构进行设计，包括截面尺寸、配筋尺寸等。

设计要满足加载条件和强度要求，同时考虑构造的可行性和施工工艺。

7.完成施工图设计：基于结构设计结果，完成施工图设计，包括楼板平面布置图、构造图、钢筋图等。

施工图应符合相关规范和标准。

以上是无梁楼盖结构的设计过程。

接下来，我们将使用PKPM进行结构分析和设计。

首先，打开PKPM软件，选择“新建工程”，给工程命名，并选择材料和荷载。

然后，按照楼盖结构的布局方案，绘制楼板的几何形状，设置楼板厚度和边界条件。

接下来，进行静力分析。

选择“结构分析”功能，设置加载条件和边界条件，进行荷载组合和组合计算。

PKPM将根据加载条件和边界条件，计算楼板的受力情况，并输出相关结果。

地下室底板无梁楼盖的设计探析引言：在建筑工程中无梁楼盖结构又称为板柱结构，这是因为楼面荷载的设计是直接由板传递给柱再传递给柱下的。

无梁楼盖结构实现了缩短传递应力的路径，在很大程度上增大了楼层的净空。

这就意味着此种结构与传统的有梁式结构相比，它的整体结构性更好、建筑空间更大甚至还有可能增加层高的优势。

1. 方案比较在建筑工程中，地下室的底板的设计一般采用的是梁板结构。

然而，在对其的施工过程中梁板需要做砖模，梁板结构的施工工序复杂，工期长，且不利于地下室底板的防水。

无梁楼盖是当前对地下室底板设计中常用一种结构形式，它的结构特点是没有梁系设置，而是由板面载荷将应力传递给柱。

这样的板柱结构不仅可以有效的降低地下室整体结构的高度，还可以减少地下室梁土方开挖、砖模砌筑、底板的土层夯实等施工工序，这就意味着垫层以及防水的设置将更加便捷。

此外，无梁板结构的自身设置也较为便捷，像是钢筋的绑扎就很简便。

双向板与无梁楼盖的应用方式存在着很多联系，像是跨度、荷载、施工进度、施工工序、经济性、美观性以及抗震能力等。

据相关学者分析，在建筑工程中当活荷载大于5.0kN/m2时，地下室底板的无梁式楼盖就比有梁式楼盖更具经济性。

这是因为建筑工程中地下室的底板设计通常要考虑到地下水浮力的影响，如果活荷载较大那么有梁式的楼盖的建设经济效益就相对高一些。

2. 相关计算分析无梁楼盖的内力分析方法有按弹性理论和按塑性理论两种，按弹性理论计算有薄板法、经验系数法、等代框架法、有限元计算法等，其中等代框架法和有限元计算法是工程设计中常用的计算方法。

2.1等代框架法等代框架法是将结构分别沿纵横柱列方向划分为具有"框架柱"和"框架梁"的纵横向框架。

将无梁楼盖板视为梁，其宽度为：当竖向荷载作用时为板跨中心线间的距离；当水平荷载作用时为板跨中心线距离的一半。

等代框架梁的高度即板的厚度。

当不满足经验系数法的条件时，可采用等代框架法。

如何利用盈建科软件进行无梁楼盖设计无梁楼盖是现代建筑中常见的结构形式，它不仅具有简洁美观的外观，还能提供更大的空间可利用性。

要设计一座无梁楼盖，需要使用专业的设计软件。

其中，盈建科软件是一个功能强大、易于操作的设计工具。

下面将介绍如何利用盈建科软件进行无梁楼盖设计。

首先，我们需要准备好设计所需的参数。

这包括楼盖的尺寸、负荷情况以及要求的材料等。

在盈建科软件中，我们可以通过输入这些参数来开始设计。

在输入界面中，我们可以设置楼盖的长度、宽度和高度等尺寸参数，选择所需的荷载类型，并输入对应的负荷数值。

接下来，我们需要选择合适的材料用于楼盖的设计。

在盈建科软件中，我们可以选择不同类型的结构材料，如钢材、混凝土等，并设置相应的材料参数。

例如，对于混凝土楼盖，我们可以设置混凝土的强度、抗裂性能等参数。

在设置完材料参数后，软件会自动计算出楼盖的受力情况，并根据设计参数进行结构分析。

在盈建科软件中，我们可以进行结构分析和优化设计。

在结构分析中，软件会根据所设定的负荷情况和材料参数，计算楼盖的受力情况，并绘制出受力图。

根据受力情况，我们可以进行优化设计。

例如，可以调整楼盖的几何形状，增加支撑结构，或者调整材料的使用方式等，以提高楼盖的受力性能。

在优化设计完成后，我们可以使用盈建科软件进行楼盖的详细设计。

在详细设计中，我们可以添加构件、设置连接方式、设计支撑结构等。

软件可以自动生成详细的设计图纸，包括构件尺寸、连接方式、材料信息等，以方便施工人员进行实际施工。

除了基本的楼盖设计，盈建科软件还具有其他功能。

例如，软件可以进行动力分析，以评估楼盖在地震等自然灾害下的反应。

此外，软件还可以进行热性能分析，以评估楼盖的保温性能。

这些功能都可以通过盈建科软件来实现。

总之，使用盈建科软件进行无梁楼盖设计，是一种高效、精确的设计方式。

软件提供了丰富的功能和工具，可以帮助设计师进行结构分析、优化设计和详细设计。

通过合理使用软件的各项功能，可以设计出性能优良、安全可靠的无梁楼盖。

浅谈无梁楼盖结构设计要点和构造要求1、无梁楼盖的基本构造无梁楼盖结构主要是由板和柱构成，由于柱顶处平板直接将荷载传递给柱，因此会在柱顶形成集中受力区域，产生柱头对板的冲切破坏，为了防止这种破坏的发生，往往在柱顶设置柱帽，以增大柱头与楼板的接触面积，有利于荷载的合理分布。

无梁楼盖结构中的板可分为柱上板带和跨中板带。

为了提高结构的抗震性能，应在柱上板带设置暗梁，以提高结构的整体性。

无梁楼盖的构造要求可参考为：混凝土等级不宜低于C30；板最小厚度不应小于150mm；柱帽边长不宜小于板跨度的1/6，厚度不宜小于1/4板的厚度；柱截面边长不应小于400mm，剪跨比不应小于2，高宽比不宜大于3；暗梁宽度可取柱宽加上柱宽度以外各1.5倍板厚。

2、无梁楼盖的内力计算无梁楼盖既可按弹性理论计算，也可以按塑性理论计算。

通常在进行无梁楼盖设计时，可以采用三种方法：等代框架法、经验系数法、精确计算法。

2.1 等代框架法。

该法也是手工近似计算的方法之一，计算宽度取垂直于计算跨度方向两相邻区格的中心间距，计算中纵横两方向均应承担全部荷载。

在垂直荷载作用下，板柱结构的平板和密肋板可采用等代框架法。

计算其内力：①等代框架的计算宽度，取垂直于计算跨度方向的两个相邻平板中心线的间距；②有柱帽的等代框架梁、柱的线刚度，可按现行规范GBJ130-90《钢筋混凝土升板结构技术规程》的有关规定确定；③计算中纵向和横向的等代框架均应承担全部作用荷载；④计算中宜考虑活荷载的不利布置。

按等代框架计算垂直荷载作用下板的弯矩，当平板与密肋板的任一区格的长短边比≤2 时，可分配给柱上板带和跨中板带支座负弯矩分别为75%和24%，跨中正弯矩分别为55%和45%；有柱帽时，其支座负弯矩应取刚域边缘处的值，除边支座弯矩和边跨中弯矩外，分配到各板带上的弯矩均应乘以0.8的系数。

等代框架法与经验系数法的主要区别在于，等代框架法先分别算出等代框架的支座弯矩和跨中弯矩，再按上述系数分配到柱上板带和跨中板带。

地下车库中无梁楼盖结构设计要点一、无梁楼盖结构体系应用范围1.北京地域工程：本地下车库与主楼相连时，假设主楼知足自嵌固的要求（不管嵌固端设置在基础底板仍是地下一层顶板），车库体系都可选为无梁楼盖。

2.外地工程：本地下车库与主楼相连时，假设主楼的嵌固端设置在地下一层顶板，而主楼自身的刚度又知足嵌固要求，车库顶板覆土接近地下一层层高的2/3时（车库竖向标高接近于主楼地下二层），车库体系可选为无梁楼盖。

其他情形需与本地审图部门沟通。

3.埋入土中的纯地下车库，结构体系可选为无梁楼盖；关于局部外露的车库，从经济性的角度动身，体系选为梁板结构较为合理（因假设为无梁楼盖，应设置构造暗梁，那么钢筋用量增大20%左右）。

二、地下车库楼盖形式选型1.地下一层顶板（有覆土）：一样来讲，若顶板覆土厚度大于1.0m，结构体系宜选取无梁楼盖，假设顶板覆土小于，那么无梁楼盖与梁板式大板体系均为可选方案，现在需比较二者的经济性。

2.地下二层顶板（无覆土）：从材料经济性角度动身，建议选取双次梁方案。

3.人防地下室顶板：因荷载较大，选取无梁楼盖体系较为经济。

三、无梁楼盖方案设计1.柱帽选型：当荷载较大时，选用锥形柱帽+平柱帽；当荷载较小（仅为平常汽车库荷载）时，选用平柱帽。

2.柱帽及板带尺寸柱帽尺寸：A=1/3L0；L0—柱中心线距离；平柱帽厚：=1/4△L；△L=1/2(A-C)；斜柱帽高度：h3=400（500）；依照冲切计算及车库净高（净高不小于）确信；板带尺寸：B=1/4(L1+L2)；L1、L2—柱帽相邻跨柱中心线距离；3.端柱网柱网的跨度大小直接决定着板厚及配筋，一样来讲，车库的柱网在之间较为合理，当跨度大于此值时，应增加柱子或墙体等竖向繁重构件，专门关于端跨，柱网的转变对配筋的阻碍超级明显，端跨应小于或等于中间跨跨度。

4.板带区域分割1)正交柱网与斜交柱网交壤处需设置大梁，分为两个独立区域别离进行计算(图1).2)主楼凹凸边缘处，如车库柱距主楼外墙距离过大，那么需在主楼外墙凹口处设置边梁，减小计算跨度。

阐述混凝土无梁楼盖计算方法1.引言无梁楼盖是建筑中常见结构形式，是近年来发展较为迅速的一项建筑结构新技术。

与传统的梁板楼盖体系相比，具有整体性好、建筑空间大，可有效降低层高，减少地库埋深等优点。

在施工方面，采用无梁楼盖结构体系的建筑物具有施工支模简单、楼面钢筋绑扎方便，设备安装方便等优点，大大提高了施工速度。

因此，无梁楼盖结构具有明显的经济效益和社会效益。

2.无梁楼盖结构体系计算方法通常在进行无梁楼盖设计时主要的计算方法有精确计算法、经验系数法、等代框架法和有限元计算法。

由于精确计算法的计算过程复杂，且计算结果与实验数据有一定的出入，故应用较少。

工程设计通常采用经验系数法、等代框架法和有限元计算法。

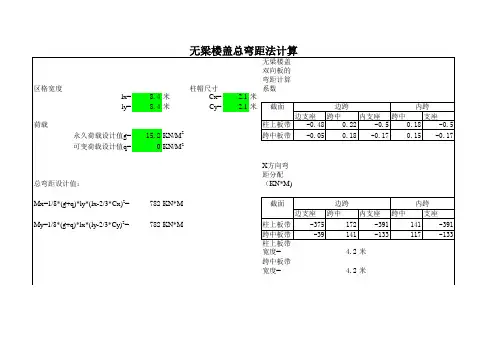

2.1经验系数法2.2等代框架法等代框架法，即将整个无梁板结构分别沿纵横柱列方向划分为具有“等代柱”和“等代梁”的纵向和横向框架。

等代柱的截面即原柱的截面。

等代柱的计算高度为：对底层，取为基础顶面至楼板底面的高度减去柱帽的高度；对于其他各层，取为层高减去柱帽的高度。

等代梁的高度取为板的厚度。

等代框架梁的跨度，在两个方向分别取为（Lx-2C/3）和（Ly-2C/3）。

对竖向荷载作用下的无梁板结构用等效框架法确定其内力时，等代梁的宽度取为板跨中心线间的距离（Lx或Ly）。

等代框架法分等代平面框架法和等代空间框架法。

2.2.1等代平面框架法将整个结构分别沿纵、横柱列两个方向划分，并将其视为纵向等效框架和横向等效框架，等代梁的宽度在水平荷载作用下取板跨中心线距离的一半，在竖向荷载作用下则取板跨中心线间的距离。

对于地下室顶板结构，因其主要受竖向荷载作用，故等代梁宽取板跨中心线间的距离；等代梁高取板厚。

在对等代框架进行计算后，将计算弯矩按照一定的系数分配给柱上板带和跨中板带。

同一工程需沿两个主轴方向分别加载计算。

2.2.2等代空间框架法将结构板按纵、横两向划分为若干纵向梁和横向梁组成的交叉体系，与柱子形成空间框架，利用空间杆系分析程序进行结构的分析计算，可一次性得出两个主轴方向的计算结果，且无需再将弯矩值进行分配，计算不仅较等代平面框架法快捷且更为准确。
