PKPM软件结构设计经验汇总PKPM软件结构设计经验汇总PKPM软件结构设计经验汇总 (1)pkpm中柱下条形基础计算 (2)如何迅速提高PKPM结构建模速度？ (3)PKPM悬挑结构的边梁再挑板处理办法 (7)PKPM怎么设悬挑板 (8)PKPM楼板怎么开洞 (9)pkpm梁箍筋超限如何调整? (12)门式刚架结构中夹层的设计用pkpm软件计算时，如何建模计算？(13)pkpm梁箍筋超限如何调整? (15)PKPM框架柱超筋后如何处理？ (16)PKPM配筋计算结果手配钢筋问题？ (17)PKPM钢结构设计经验 (19)pkpm建模时楼梯板厚和荷载如何输入？ (34)PKPM中是一起建模还是分开建模？ (36)PKPM中井字梁的建模方法 (38)PKPM中如何布置变截面梁 (38)PKPM建模不偏轴输入梁柱，影响大不大? (39)pkpm-剪力墙如何根据SATWE计算结果配筋 (40)PKPM施工缝验算超限怎么调整 (46)PKPM三级框架柱结构优化设计 (48)PKPM短肢剪力墙输入方法 (52)PKPM结构技术问题汇总 (54)PKPM短肢剪力墙输入方法 (62)PKPM悬挑板可否传导荷载与扭矩？ (63)38条PKPM钢结构设计问答题，你都知道吗？ (65)PKPM丨Satwe参数详解：活荷载信息 (82)PKPM丨Satwe参数详解：风荷载信息 (85)PKPM丨Satwe参数详解：地震信息 (89)pkpm中柱下条形基础计算pkpm没有专门的柱下条基计算,但是框架结构，柱下如果采用条形基础，却可以用地基梁来计算，即它可以承担地基反力，计算是采用弹性地基梁计算。
步骤如下：1、读入地质资料输入2、参数输入包括基本参数（主要是地基承载力特征值）和地梁筏板参数（主要是基床反力系数、地梁相关材料参数、钢筋调整参数、梁肋朝向）3、网格输入（轴线延伸命令修改形成悬挑地基梁轴线）4、修改荷载参数、读取荷载5、定义地基梁（必须定义梁肋高和梁肋宽，地梁翼缘宽度可随意给出但应大于梁肋宽因为退出交互步骤时程序会给出调整翼缘宽度的机会）并布置地基梁6、退出交互步骤：注意第一修改地梁翼缘宽度第二检查是否生成弹性地基梁计算用数据文件（即出现相关荷载值、相应坐标、地基反力、修正后地基承载力等信息）7、弹性地基梁/基础沉降计算：7-01：检查地质资料是否正确7-02：设置计算参数（注意：应采用完全柔性假定、地下水高度需要修改）7-03：进入附加反力图示，选择沉降计算菜单进行沉降计算，之后可查看相关需要数据8、弹性地基梁/结构计算8-01：选择是否进行交叉底面积重复利用计算、修改地基梁参数（注意：地梁计算时采用的内力）、选择计算采用的模型（可采用satwe、tat生成的上部基础刚度）进行计算8-02：查看相关荷载工况下的内力图9、弹性地基梁/参看结果（正常操作）10、弹性地基梁施工图（正常操作）--------------------------------------------------------------------如何迅速提高PKPM结构建模速度？部分工程设计者不论在操作CAD还是PKPM时都习惯于单纯的点菜单操作，这无异于“自废单手”。
PKPM软件在建筑结构设计中的应用与探讨摘要：本文笔者根据多年工作经验与实践，对建筑结构设计进行简要分析，并提出一些意见，针对pkpm设计软件使用过程中出现的问题，结合pkpm系列微机建筑结构cad系统软件的应用，指出了建筑结构设计中应用pkpm存在的问题，分析了问题产生的原因，提出了今后设计中应注意的事项，供相关工作人员参考。
关键词：超规范设计；结构设计；问题；pkpm应用我国计算机技术的发展和建筑结构分析理论的不断提高，计算机辅助设计(cad)系统在建筑设计领域更得到越来越广泛的应用，特别是建筑结构分析理论逐步成熟，极大地推动了我国高层建筑的发展。
本文主要介绍这些结构软件使用过程中容易出现的问题及设计时应注意事项。
一、设计中存在的问题我们在设计中发现，虽然采用了cad，但在结构施工图中出现了许多概念性的错误和计算错误，有些错误可能会导致严重的后果。
产生这些错误的原因是由于许多结构设计人员并未受过系统的专业知识教育，虽然初步具备了一些建筑结构设计软件的使用能力，但是缺乏对整体结构概念的认识，过分相信计算机分析结果而出现结构计算模型与实际建筑物的较大差别；或由于对软件技术设定条件认识不清而导致错误的计算结果。
（一）超规范设计导致结构存在安全隐患超规范设计问题对中小设计院来说是禁而未绝的问题。
虽然建设主管部门三令五申的强调，但是由于缺乏有效的管理手段和约束机制，审查只限于对建筑造型的审查，使得一些超规范设计得以获得实施。
当然，超规范设计有设计单位主观上的原因，也有的是客观上造成的。
超规范设计的问题主要表现在几个方面。
1．砖混结构层数和高度超规范问题在《建筑抗震设计规范》(gbj11289)(以下简称“抗规”)中，多层砌体房屋由高度和层数两个指标控制，一般认为，超过其中的一个控制指标即是超规范设计。
近年来，一些抗震设防地区所建砖混建筑物相继出现层带半地下室砖混住宅。
严格地讲，按“抗规”第51112条规定，带半地下室住宅房屋的高度和层数应从地下室地面算起，也就是说，8层附带半地下室建筑的实际层数应为9层。

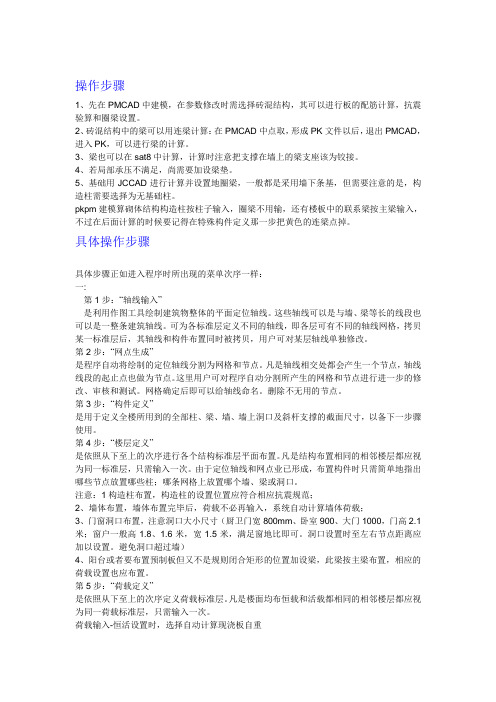

操作步骤1、先在PMCAD中建模，在参数修改时需选择砖混结构，其可以进行板的配筋计算，抗震验算和圈梁设置。
2、砖混结构中的梁可以用连梁计算：在PMCAD中点取，形成PK文件以后，退出PMCAD，进入PK，可以进行梁的计算。
3、梁也可以在sat8中计算，计算时注意把支撑在墙上的梁支座该为铰接。
4、若局部承压不满足，尚需要加设梁垫。
5、基础用JCCAD进行计算并设置地圈梁，一般都是采用墙下条基，但需要注意的是，构造柱需要选择为无基础柱。
pkpm建模算砌体结构构造柱按柱子输入，圈梁不用输，还有楼板中的联系梁按主梁输入，不过在后面计算的时候要记得在特殊构件定义那一步把黄色的连梁点掉。
具体操作步骤具体步骤正如进入程序时所出现的菜单次序一样：一:第1步：“轴线输入”是利用作图工具绘制建筑物整体的平面定位轴线。
这些轴线可以是与墙、梁等长的线段也可以是一整条建筑轴线。
可为各标准层定义不同的轴线，即各层可有不同的轴线网格，拷贝某一标准层后，其轴线和构件布置同时被拷贝，用户可对某层轴线单独修改。
第2步：“网点生成”是程序自动将绘制的定位轴线分割为网格和节点。
凡是轴线相交处都会产生一个节点，轴线线段的起止点也做为节点。
这里用户可对程序自动分割所产生的网格和节点进行进一步的修改、审核和测试。
网格确定后即可以给轴线命名。
删除不无用的节点。
第3步：“构件定义”是用于定义全楼所用到的全部柱、梁、墙、墙上洞口及斜杆支撑的截面尺寸，以备下一步骤使用。
第4步：“楼层定义”是依照从下至上的次序进行各个结构标准层平面布置。
凡是结构布置相同的相邻楼层都应视为同一标准层，只需输入一次。
由于定位轴线和网点业已形成，布置构件时只需简单地指出哪些节点放置哪些柱；哪条网格上放置哪个墙、梁或洞口。
注意：1构造柱布置，构造柱的设置位置应符合相应抗震规范；2、墙体布置，墙体布置完毕后，荷载不必再输入，系统自动计算墙体荷载；3、门窗洞口布置，注意洞口大小尺寸（厨卫门宽800mm、卧室900、大门1000，门高2.1米；窗户一般高1.8、1.6米，宽1.5米，满足窗地比即可。
PKPM常见问题及详解:结构篇1、钢梁拼接处用内力设计一般就能满足设计要求，为什么还要采用等强设计？答：从概念上讲，拼接位置是构件的连续位置，如果按照内力进行拼接位置节点设计势必造成该位置承载力比连续部位要弱，该位置成为薄弱部位，在强风强震，及其他偶然情况下都很可能率先破坏，造成连续倒塌等安全隐患，所以该位置按等强设计是十分必要的。
这里说的概念设计是从抵抗不利情况出发的，我们在设计时考虑的地震作用一般为多遇地震作用，也就是小震情况，而我们要通过概念设计以及相关构造保证在设防地震（中震）以及罕遇地震作用甚至是极罕遇地震下的结构安全，此时结构中很多构件出现塑性，在此情况，如果拼接节点是先于构件破坏的，那么整个结构成为机构，后果不堪设想。
从规范角度来说，抗规8.2.8等条文也提到了等强连接设计以及强节点弱构件的相关验算，足见节点的重要性。
2、根据门式刚架规范4.1.3条条文说明“当屋面均布荷载标值取0.5KN/m2时，可不考虑最不利布置”计算屋面连续檩条时活荷载取0.5kN/m2时，就可以不考虑其最不利布置？答：首先在考虑此条时应根据具体情况而定，规范中规定“本条所指的活荷载仅指屋面施工及检修时的人员荷载”同时此条表述与旧版规程类似。
首先该条继承了旧规程3.2.2的说法是主要针对刚架构件而言的，刚架构件一般包括刚架梁、柱构件，对于檩条、墙梁等围护构件的计算新版规范没有单独提出，旧版规程则提出“屋面构件计算时的活荷载取值大于刚架构件计算时的取值是合理的”。
活载不利布置是一般活荷载的一种属性，即可变荷载存在加载位置的随机性，例如楼面或楼面各个房间在不同时间呈现不同的人员分布，屋面雪荷载随着背阴、向阳位置、遮挡及随着太阳位置的变化，对于雪的融化及再次冻结都会产生影响，所以门式刚架规范中4.3.5也考虑了类似不利布置的情况。
规范4.1.3条的规定认为人员及检修荷载取到相应数值时按照一次性加载也有较大概率能够包络活载不利布置的情况，对于雪荷载等其他活荷载类型还要根据具体情况而定。
PKPM结构系列软件常见问题及解析一、门式刚架中只承担山墙风荷载，而不承担竖向荷载的一类抗风柱是否考虑计算长度放大系数η？答：对于摇摆柱，其两端铰接，柱本身不为结构整体提供抗侧刚度，同时它要承担竖向荷载，其他柱子必须为摇摆柱提供侧向支承，因此需要考虑对于其他刚架柱的计算长度放大系数η。
对于只承担风荷载，不承受竖向荷载的一类抗风柱，对于刚架柱的稳定没有明显的不利作用，计算长度系数的放大系数不需要考虑。
二、 2同一个门式刚架模型，将地基承载力特征值分别设为fak=245Kpa和fak=155kpa,为什么两次计算结果柱下独立基础的尺寸相同？答：如下图查看两柱下基础计算结果文件：发现两模型的计算结果地基最大反力Pmax均小于各自修正后的地基承载力特征值，而最小反力Pmin则接近于0，且两次计算基础零应力区控制比例均为0，所以判断两个柱下基础底面尺寸由零应力区控制，此时要满足最小反力大于0，独基尺寸就与修正后的地基承载力特征值没有直接关系了。
三、 STS钢结构二维设计右下工具栏中的“用钢量”是如何统计的？是否考虑了横向加劲肋等重量？答：程序直接采用截面面积乘以构件长度再乘以钢材容重得到钢材用量，且不会乘以调整系数，所以其他配件，像构件中的加劲肋并未统计在其中。
四、门刚规范规定：支撑拉杆长细比400，压杆长细比180，为何门式刚架三维和二维设计的结果值在小于以上限值时，显示超限？答：门式刚架设计中，对于拉杆需要在验算规范选择门式刚架规范验算，勾选程序自动确定容许长细比，同时杆件定义为单拉杆或在墙面设计中柱间支撑按照单拉杆进行设计，此时程序按照拉杆长细比限值控制。
对于压杆，其容许长细比不一定是180，门规3.4.3规定地震作用组合控制构件设计时，柱长细比按150控制，可根据实际情况控制长细比。
五、门式刚架梁考虑隅撑对钢梁弹性约束时，程序是否判断门刚规范对于隅撑的要求（如隅撑上支撑点位置低于檩条中心）？当不满足相关要求时应该如何处理？答：如果用户选择了考虑隅撑作用定义并布置了隅撑相关信息，程序不自动判断隅撑是否满足要求，直接按照布置参数考虑隅撑作用下的弹性屈曲临界弯矩Mcr，进而确定稳定系数。
PKPM在结构设计中的经验总结PKPM（Peking University Prestressed Concrete Structure Analysis and Design Program）是由北京大学首都和周边地区的统一材料力学研究所开发的计算机程序，用于预应力混凝土结构的分析和设计。
在结构设计中，PKPM是一种常用的工具，其在经验累积和实践中积累了丰富的经验。
以下是PKPM在结构设计中的一些经验总结：1.结构模型的建立：在进行结构分析之前，需要将结构建模，并进行节点和单元的划分。
在建立结构模型时，应该考虑结构的几何特征、荷载情况和支座约束等因素。
准确的结构模型是进行结构分析和设计的基础。
2.荷载分析：在进行结构设计之前，需要对结构施加荷载进行分析。
荷载分析是确定结构所受荷载的类型、大小和作用位置的过程。
在进行荷载分析时，应该考虑静荷载和动荷载，并根据设计要求和规范进行合理的假设。
3.材料性能的选择：在进行结构设计时，需要选择适当的材料，包括混凝土、钢筋和预应力钢筋等。
选择合适的材料能够有效地提高结构的承载性能和使用寿命。
4.结构的稳定性分析：在进行结构设计时，需要考虑结构的稳定性。
对于大跨度的结构，尤其需要进行稳定性分析，以确保结构在受到荷载作用时不会发生整体失稳或局部失稳。
5.预应力计算：在进行预应力混凝土结构设计时，需要进行预应力计算。
预应力计算是确定预应力的大小、方向和作用位置的过程。
通过合理地设置预应力，可以提高结构的受力性能和抗震性能。
6.设计参数的选择：在进行结构设计时，需要选择适当的设计参数，包括截面尺寸、受力钢筋的布置和预应力的设计值等。
合理地选择设计参数可以确保结构的强度和稳定性。
7.节点和连接的设计：在进行结构设计时，需要对节点和连接进行合理设计。
节点和连接的设计是确保结构各部分之间协调和传力良好的关键。
合理的节点和连接设计可以提高结构的整体性能和可靠性。
8.结构监测和强度验收：在结构建成后，需要进行结构监测和强度验收。
建造结构设计中 PKPM 建模重难分析点1)结构概念设计、结构体系选择及结构布置2)根据建造图选择合理的结构体系。
(合理的结构体系不仅对结构的安全性有着决定性影响，而且与经济性也有很大的相关性。
3)进行梁、柱、墙等结构构件的合理的结构布置 (全真摹拟设计院与建造、水、电、暖通专业的交流与协调过程)。
4)确定各类恒荷载及活荷载、线荷载、风荷载、地震作用5)使用PMCAD 建立整体结构模型6)根据高层技术规范、抗震规范等进行合理的 SATWE 计算参数设定7)按高层技术规范进行计算分析 (重点是对周期比、位移比、刚度比、层间受剪承载力比、刚重比、剪重比、框架柱地震倾覆弯矩百分比等整体信息进行分析) 8)对整体信息中超规范限值部份及结构构件计算超筋信息进行合理的调整A.整体超限错误：1)周期比超限：2)位移比超限：3)层间刚度比、层间受剪承载力之比：4)刚重比：5)剪重比：6)框架柱地震倾覆弯矩百分比：B.局部超限错误：1)连梁超限：2)墙肢超限：9)整体计算结果合理性的判断10)局部构件计算结果合理性的判断11)对结构方案进行扩大初步设计原文建造结构设计中 PKPM 建模重难分析点·结构概念设计、结构体系选择及结构布置(课程十一大核心之一) 概念设计讲解 (从历次大地震灾害的经验教训可以看出，对结构抗震设计而言，概念设计比计算设计更为重要，结构抗震性能的决定因素是良好的概念设计。
从哲学上分析，概念设计的提出本质上是对计算设计一统天下局面的否定，从而改变了传统的彻底依赖计算结果进行设计的单一设计方法，是设计方法的一次质的飞跃。
)·根据建造图选择合理的结构体系。
(合理的结构体系不仅对结构的安全性有着决定性影响，而且与经济性也有很大的相关性。
(课程十一大核心之二)·进行梁、柱、墙等结构构件的合理的结构布置 (全真摹拟设计院与建造、水、电、暖通专业的交流与协调过程)。
(课程十一大核心之三) 如何根据建造图选取合理的结构体系是第一步。
1、对转换层在地面上2层及以上的结构，根据高规附录E计算的转换层上下等效侧向刚度比在SATWE结果文本文件WMASS.OUT中有输出，该比值如何计算出？答：WMASS文件中分别输出了转换层上下层的刚度K2和K1，两者与规范中的Δ2、Δ1关系为K2=1/Δ2，K1=1/Δ1；同时给出转换层上下所取的高度H2和H1。
最终的比值为K2H2/K1H1。
2、JCCAD地基梁内力计算参数中，新增命令“考虑柱子刚度”，如何使用？答：当算法选择“按普通弹性地基梁计算”、“上部结构等代刚度为基础梁刚度的倍数”模式时可选择此项计算。
当完全考虑上部结构刚度时，不需要选择。
3、框剪体系，算2次，1:楼层组装中加入地下室，计算时设为完全嵌固（填负值）；2：楼层组装不要地下室。
两次计算结果楼层最大位移角分别为1/700和1/800，什么原因？答：因为有地下室的模型在正负0处，只约束住了水平面的三个自由度，即两个水平位移和一个绕结构竖向的转角。
其他三个竖向自由度为约束，按真实刚度考虑。
有地下室时，风或地震作用下，其结构平面两端竖向构件存在拉、压力，对水平刚度产生影响。
无地下室由于正负0处6个自由度都被嵌固，无法考虑该影响。
无地下室的侧移可能稍小。
严格来说，应考虑地下室计算。
4、TCAD打开后，屏幕菜单丢失，如何处理？答：是因为C：\PKPM\CFG中的mdfy.cmd和mdfy.mnu损坏。
可将同事正常电脑上的两个文件拷贝到本机CFG目录下，再打开TCAD屏幕菜单正常。
5、10年的JCCAD计算墙下桩承台时，除了使用第五步“桩筏筏板有限元计算”外，还可使用第四步“桩基承台及独基沉降计算”进行计算；之前只能采用第五步算。
但墙下桩承台仍然要用户手工布置，如围桩承台命令，不能自动生成暂时。
6、SATWE中WMASS.OUT偏心率Eex ,Eey 是怎么计算的?答：Floor No. 6 Tower No. 1Xstif= 30.7260(m) Ystif= 16.3432(m) Alf = 0.0000(Degree)Xmass= 28.9184(m) Ymass= 7.8952(m) Gmass= 4724.3184(t)Eex = 0.1866 Eey = 0.9133Ratx = 0.5714 Raty = 0.5496Ratx1= 0.9465 Raty1= 0.9261 薄弱层地震剪力放大系数= 1.15RJX = 2.9780E+06(kN/m) RJY = 2.7606E+06(kN/m) RJZ = 0.0000E+00(kN/m) 偏心率计算公式为Eex=(Xmass-Xstif)/sqrt(Rjz/Rjx)。
当选择剪弯刚度和地震剪力算法时，其偏心率使用剪弯刚度计算。
当选择剪切刚度算法时，偏心率采用剪切刚度计算。
注意，地震剪力与层间位移算法中，RJZ=0，未使用该刚度进行偏心率计算。
7、自动生成桩承台时，对桩数的自动计算，JCCAD未考虑水浮力的作用，如考虑，桩数可能减少。
用户需要考虑时，可通过提高桩的承载力，变相减少桩数。
8、PMCAD中左右顶点标高不同的剪力墙，即斜墙（该墙平面垂直于大地），只能在顶层输入，不能输入在中间楼层，否则左右顶点标高识别不了。
9、转换层结构中，经常出现梁托偏心墙，上层墙与下层转换梁轴线不对齐，需要加刚性杆实现连接。
包括其他的梁托柱等情况。
PMSAP新增碰撞检查功能，只要上下构件在几何实体上存在碰撞，就认为二者存在连接关系，并考虑其连接关系计算，不需要再施加较为复杂的刚性杆。
10、桩筏基础，JCCAD中如果要考虑桩间土的分担,计算模型”选择弹性地基梁板模型,“基础计算模型及沉降计算规范”选择复合桩基(桩基规范2008),程序会自动根据规范算出相应的基床系数(一般这个值是1000~5000).。
11、pmcad中输入c10以下的混凝土，程序是多少强度计算的？答：satwe旧中c10以下的混凝土也能按照输入的强度计算，新版satwe中低于c15的混凝土均按c15计算。
12、天正7.5版本导入pmcad只能读取轴线？答：另存为天正三的文件即可转换———————————————————分割线（一）——————————————————————1、SATWE中如计算吊车荷载，要采用模拟施工一或一次性加载，使用模拟三可能个别杆件内力超大异常。
2、PMCAD中对斜杆使用“阵列复制”命令暂时无效。
每次只可复制一次。
3、结构体系选择板柱-剪力墙体系,satwe计算后2个圆柱轴压比为0.76超限,但高规6.4.2条显示抗震等级为二级的轴压比限值是0.85,软件是怎样考虑的?答：对应高规6.4.2注中第3条，柱子的剪跨比小于2则-0.05，小于1.5则专门研究，SATWE 对剪跨比小于1.5采取的方法是再减小0.05。
4、当筏板基础上有集中压力和集中弯矩时，怎么输入？答: 以附加荷载输入点荷载。
5、在JCCAD“参数输入”里的“基本参数”定义了自动计算覆土重时，那么在后面的“输入筏板荷载”里的“筏板上单位面积覆土重”是否应该填“0”呢？答:自动计算覆土重的功能只对独立基础、弹性地基梁计算起作用, 对于筏板有限元计算应输入“筏板荷载” 里的“筏板上单位面积覆土重”。
6、筏板基础里有“覆土以上面荷载”输入项，为什么其他类型基础如独基没有这一项荷载？答: 独基的附加荷载以点荷输入。
7、根据专家意见，6度区超限建筑需按1.0%控制剪重比，目前pkpm的版本可否按此控制，如没有如何处理？答：由于规范未明确说明，目前SATWE及PMSAP都未自动控制6度区的剪重比。
可以通过调整地震力全楼放大系数来解决。
先正常计算一遍，察看各层剪重比，然后确定地震力放大系数。
可能要进行几遍这样的计算。
8、新版PMCAD中能考虑板上布置砖墙线荷载，或局部面荷载？答：PMCAD目前还没有布置板上线荷载和局布面荷载功能。
9、梁施工图中很小的梁（不受力）为何要箍筋全长加密，即使不算抗震也是如此。
答：程序对框架梁（两端支承在柱上的梁）端作了端部1.5梁高范围的箍筋加密，如梁长<3倍梁高，将会长加密。
10、根据PK画出的框架梁弯矩包络图对梁截面配筋进行手算，得出的配筋量不管是支座还是跨中都比PK给出的配筋量大，怎么回事？答：梁的最大弯矩如果是抗震作用组合，将乘以承载力抗震调整系数γRE再去配筋。
11、某单跨排架的计算结果，在某些内力组合中，为什么柱上端轴力大于柱下端轴力很多？答：柱上端轴力大于其下端轴力时，两个轴力不在同一个组合中。
12、PKPM能否进行弧梁抗扭计算？答：用TAT、SATWE、PMSAP都可以进行弧梁抗扭计算。
13、从SATWE结果的第三项看的挠度结果和梁柱施工图里面出的挠度图的结果，相差的很远，到底以那个为准？答：梁柱施工图里为准。
SATWE里只考虑短期作用效应而未考虑长期作用效应的。
14、弧形墙体设置洞口后，造成剪力墙边界节点异常，进而在剪力墙网格剖分时可能错误，可把有洞口的弧形墙近似按照直线墙输入———————————————————分割线（二）——————————————————————1、地下室梁太多，超出PMCAD处理能力，怎么解决？答：PMCAD中杆件数量。
如某一标准层超过8000根梁，此时可能无法布置上新的梁。
可将两端支撑在主框梁上的梁使用“次梁布置”命令，次梁的内力计算在SATWE的第三项“PM 次梁内力与配筋计算”中完成。
往往超限的都是地下室结构，也可分为两部分分别计算。
2、SATWE中可否查看屈服强度系数？答：7度及以上规则矩形柱子的框架结构，可自动按规范的简化弹塑性算法，求大震下的楼层弹塑性位移角。
结果在SATWE结果文本文件第8项薄弱层验算结果SAT-K.OUT中查看。
3、SATWE中“地震信息”参数可设置斜交抗侧力附加地震数，设置后对楼层刚度比有无影响？答：无影响。
目前程序增加该角度的单独构件地震力计算，并参与内力组合及配筋，对其他计算无影响。
4、JCCAD中桩筏有限元计算“荷载选择”参数中有时出现“直接计算”，是什么意思？答：是因为用户在基础人机交互输入中，定义了附加线荷载或点荷载，“直接计算”就是程序只使用该荷载进行筏板计算，而不读取上部的SATWE等荷载。
5、使用10年新SATWE计算，同一标准层对应的多个自然层，层高一样，但计算后WMASS.out中各层偏心率略有差别，什么原因？答：是因为各层剪力墙网格划分不一致导致的。
虽然为同一标准层，新SATWE对各层网格划分可能略有差别。
6、基础CAD人机交互输入中显示的红色轴网，标高始终对应PMCAD中楼层组装的0.000。
输入基础标高时，要注意与上部楼层组装标高保持对应。
如PMCAD中有2层地下室，—2层楼层组装底标高为—6m，此时如筏板厚1m，则基础中应输入筏板底标高—7m。
另外，如基础程序中输入地下水位标高—0.5m，则表示地下水位最高处距离0.000还有半米的距离。
7、PMCAD中“画结构平面图”楼板计算，板的同一板边（如上边），设置了固定和铰接两种不同边界，则无法计算挠度，如何处理？答：目前以下四种板无法计算挠度：1、非矩形板，2、矩形板，但某边界上边界条件不唯一，3、选用塑性算法4、有人防荷载板；第一种非矩形板可近似按矩形板计算挠度，方法是将楼板计算参数中“近似按矩形计算时面积相对误差”改大，默认为0.15。
第二种可将边界条件改为一种近似计算。
8、弹性时程分析和弹塑性时程分析中，程序给出了一些地震波图形显示的曲线，这些曲线可否以文本文件的形式提取出来？答：暂时拿不出来。
9、PMCAD“画结构平面图”楼板计算书中显示的As=1077mm2,实配φ12@150（面积753 mm2），为什么二者面积不一样？答：楼板计算时，如果参数选择了“仅直径大于等于D为二级钢（D=12）”,此时所有板先按照一级钢强度计算，显示的As=1077mm2是一级钢对应的计算面积。
程序自动选筋时如直径达到了12，此时又将该面积进行等强代换，直接给出配筋按二级钢的配筋φ12@150。
10、A级高度剪力墙构造边缘构件的配箍率，程序如何取值？答：程序目前给出选项“剪力墙构造边缘构件设计执行高规7.2.17-4”，如不勾选，则程序对构造边缘构件按照表7.2.17执行。
如为三级抗震，非加强部位，则SATWE边缘构件简图中，纵筋输出为0.004AC和4根12的大者。
箍筋输出为PSV=0.00%(φ6@200)。
11、多层带剪力墙结构，按照抗震规范6.4.6条，一或二级抗震时轴压比较小时，可不设置约束边缘构件，只用构造边缘构件。
此时可以将SATWE参数中“剪力墙加强区起算层号|”填一个大于结构最高层号的数值，如6层结构，可填入7。
