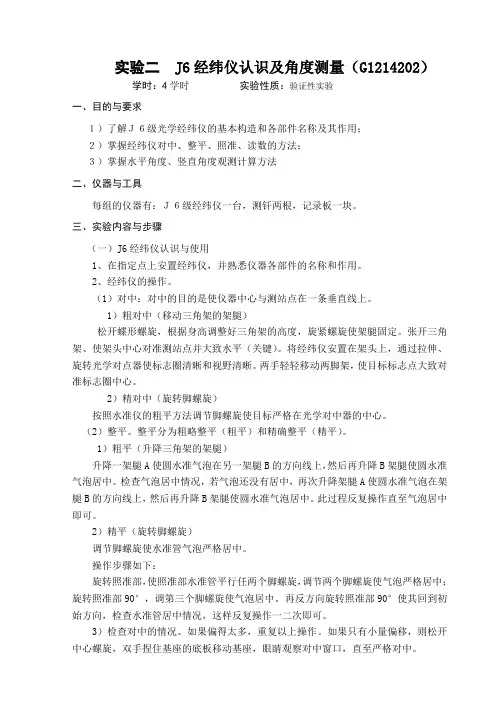

实验二 J6经纬仪认识及角度测量

实验二J6经纬仪认识及角度测量（G1214202）学时：4学时实验性质：验证性实验一、目的与要求１）了解Ｊ６级光学经纬仪的基本构造和各部件名称及其作用；２）掌握经纬仪对中、整平、照准、读数的方法；３）掌握水平角度、竖直角度观测计算方法二、仪器与工具每组的仪器有：Ｊ６级经纬仪一台，测钎两根，记录板一块。

三、实验内容与步骤（一）J6经纬仪认识与使用1、在指定点上安置经纬仪，并熟悉仪器各部件的名称和作用。

2、经纬仪的操作。

（1）对中：对中的目的是使仪器中心与测站点在一条垂直线上。

1）粗对中（移动三角架的架腿）松开蝶形螺旋，根据身高调整好三角架的高度，旋紧螺旋使架腿固定。

张开三角架、使架头中心对准测站点并大致水平（关键）。

将经纬仪安置在架头上，通过拉伸、旋转光学对点器使标志圈清晰和视野清晰。

两手轻轻移动两脚架，使目标标志点大致对准标志圈中心。

2）精对中（旋转脚螺旋）按照水准仪的粗平方法调节脚螺旋使目标严格在光学对中器的中心。

（2）整平。

整平分为粗略整平（粗平）和精确整平（精平）。

1）粗平（升降三角架的架腿）升降一架腿A使圆水准气泡在另一架腿B的方向线上，然后再升降B架腿使圆水准气泡居中。

检查气泡居中情况，若气泡还没有居中，再次升降架腿A使圆水准气泡在架腿B的方向线上，然后再升降B架腿使圆水准气泡居中。

此过程反复操作直至气泡居中即可。

2）精平（旋转脚螺旋）调节脚螺旋使水准管气泡严格居中。

操作步骤如下：旋转照准部，使照准部水准管平行任两个脚螺旋，调节两个脚螺旋使气泡严格居中；旋转照准部90°，调第三个脚螺旋使气泡居中。

再反方向旋转照准部90°使其回到初始方向，检查水准管居中情况，这样反复操作一二次即可。

3）检查对中的情况。

如果偏得太多，重复以上操作。

如果只有小量偏移，则松开中心螺旋，双手捏住基座的底板移动基座，眼睛观察对中窗口，直至严格对中。

4）检查照准部水准管气泡是否居中。

若气泡发生偏离，需再次整平，即重复前面过程，最后旋紧连接螺旋。

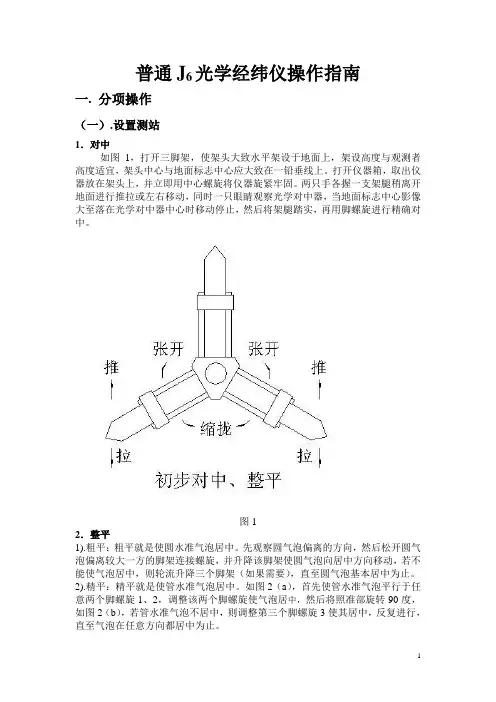

普通J6光学经纬仪操作指南一. 分项操作（一）.设置测站1．对中如图1，打开三脚架，使架头大致水平架设于地面上，架设高度与观测者高度适宜，架头中心与地面标志中心应大致在一铅垂线上。

打开仪器箱，取出仪器放在架头上，并立即用中心螺旋将仪器旋紧牢固。

两只手各握一支架腿稍离开地面进行推拉或左右移动，同时一只眼睛观察光学对中器，当地面标志中心影像大至落在光学对中器中心时移动停止，然后将架腿踏实，再用脚螺旋进行精确对中。

图12．整平1).粗平：粗平就是使圆水准气泡居中。

先观察圆气泡偏离的方向，然后松开圆气泡偏离较大一方的脚架连接螺旋，并升降该脚架使圆气泡向居中方向移动，若不能使气泡居中，则轮流升降三个脚架（如果需要），直至圆气泡基本居中为止。

2).精平：精平就是使管水准气泡居中。

如图2（a），首先使管水准气泡平行于任意两个脚螺旋1、2，调整该两个脚螺旋使气泡居中，然后将照准部旋转90度，如图2（b），若管水准气泡不居中，则调整第三个脚螺旋3使其居中，反复进行，直至气泡在任意方向都居中为止。

图2最后需检查一下对中情况，若对中有偏移，则把中心螺旋打开，使仪器在架头面上慢慢移动重新对中，此时若精平稍有破坏，则再次精平。

（二）.瞄准1).粗瞄：松开水平制动螺旋和垂直制动螺旋，转动照准部，眼睛从望远镜上方观察目标，当准星、照门、目标三点成一条线时，立即旋紧两个制动螺旋。

2).精瞄：眼睛从目镜处观察目标，若目标和十字丝不清楚，则进行物镜调焦和目镜调焦使目标和十字丝都清晰，然后用水平微动螺旋和垂直微动螺旋精确瞄准目标，并注意消除视差。

（三）.读数读数时，先调节读数显微镜目镜，使度盘分划线和分微尺分划线的影象清晰，然后，先以分微尺的0º刻划线为指标线，在度盘分划上读取整度数，再以度盘刻划线为指标线，在分微尺上读取分值、估读秒值到1.0'，即"6，二者相加即得度盘读数。

图3中水平度盘读数为56º57′18″，竖直度盘读数为97º17′24″。

dj6光学经纬仪的认识与使用实验报告(一)介绍DJ6光学经纬仪是一种测量地球表面上某一点的地理坐标的仪器，适用于各种测量工作，并可精确地求出该点的地理坐标。

原理DJ6光学经纬仪主要由望远镜、经纬仪、三角支架、刻度盘等部件组成。

根据測站及望车点之间的距离，以及两点间的角度测量，來计算出该点的坐标。

使用方法1.确认仪器完好无损。

2.放置三角支架並將经纬仪黏着于上面。

3.将三角支架与望远镜放置在测量区域并确保水平。

4.通过刻度盘调整望远镜的方向及倾斜角度。

5.通过望远镜观测杆塔、三角高架或其他地标来测量点的经纬度。

实验结果我们在实验过程中，使用DJ6光学经纬仪测量了一处点的经纬度坐标，并与GPS测量结果进行了对比。

实验表明，DJ6光学经纬仪的精度和稳定性均非常出色，且效果与GPS相当。

总结DJ6光学经纬仪是一种非常可靠的测量工具，可用于各类测量工作，特别是在地理环境较为恶劣的情况下，更能体现其优越性和实用性。

我们应该认真掌握其使用方法，以便在我们的实际工作中更好地应用它。

使用注意事项1.在使用DJ6光学经纬仪之前，务必校准仪器，确保准确性。

2.架设三角架时，要注意仪器的稳定性和水平度。

3.望远镜的调整应在充足的光线下进行，以获得更好的观测效果。

4.在使用中应避免仪器受到震动和强烈的风力影响。

5.镜头和刻度盘的表面应保持清洁，避免影响观测效果。

结论DJ6光学经纬仪是一种极其实用且精确的测量工具。

在远程地区、恶劣天气条件下，使用光学经纬仪可以获得更准确的地理坐标，也可以避免因GPS信号不稳定而导致信息不准确的问题。

我们应该在实际工作中积极推广使用DJ6光学经纬仪来提高我们的工作效率和准确性。

经纬仪的认识与使用实验报告一、实验目的1、了解经纬仪的构造和工作原理。

2、掌握经纬仪的使用方法，包括对中、整平、瞄准、读数等操作。

3、能够使用经纬仪进行水平角和竖直角的测量。

二、实验仪器本次实验所使用的仪器为 DJ6 型光学经纬仪，其主要由照准部、水平度盘和基座三大部分组成。

照准部包括望远镜、竖直度盘、水准管、读数显微镜等；水平度盘用于测量水平角；基座用于支撑整个仪器并使其稳定。

三、实验原理1、水平角测量原理水平角是指地面上两条相交直线在水平面上的投影所夹的角度。

经纬仪测量水平角的原理是通过测量两条直线在水平度盘上的读数之差来计算水平角。

2、竖直角测量原理竖直角是指在同一竖直面内，视线与水平线之间的夹角。

经纬仪测量竖直角的原理是通过测量视线在竖直度盘上的读数与起始读数之差来计算竖直角。

四、实验步骤1、安置仪器（1）将经纬仪安置在测站点上，对中是使仪器中心与测站点位于同一铅垂线上。

可以通过移动三脚架的腿来大致对中，然后使用脚螺旋进行精确对中。

（2）整平是使仪器的竖轴处于铅垂位置，水平度盘处于水平位置。

首先调整三脚架的高度，使圆水准器气泡居中，然后调整脚螺旋使水准管气泡居中。

2、瞄准目标（1）松开望远镜制动螺旋，将望远镜瞄准目标，然后拧紧制动螺旋。

（2）通过望远镜的目镜和调焦螺旋，使目标清晰成像。

（3）转动水平微动螺旋和竖直微动螺旋，使十字丝准确瞄准目标。

3、读数（1）打开反光镜，调整其位置，使读数窗内亮度适中。

（2）看清水平度盘和竖直度盘的读数，并记录下来。

4、测量水平角（1）在测站点上安置好经纬仪，选择两个目标点 A 和 B。

（2）先瞄准 A 点，读取水平度盘读数 a₁。

（3）再瞄准 B 点，读取水平度盘读数 b₁。

（4）水平角β ＝ b₁ a₁5、测量竖直角（1）在测站点上安置好经纬仪，瞄准目标点。

（2）读取竖直度盘的读数。

（3）根据竖直角的计算公式计算竖直角。

五、实验数据记录与处理1、水平角测量数据｜测回|目标 A 读数|目标 B 读数|水平角|｜｜｜｜｜｜1|＿____|＿____|＿____|｜2|＿____|＿____|＿____|｜3|＿____|＿____|＿____|2、竖直角测量数据｜目标|竖直度盘读数|竖直角|｜｜｜｜｜C|＿____|＿____|｜D|＿____|＿____|对测量数据进行处理，计算平均值和误差。

一、实验背景经纬仪是一种用于测量角度的精密仪器，广泛应用于工程建设、地质勘探、大地测量等领域。

本次实验旨在通过实际操作，使学生了解经纬仪的结构、工作原理和操作方法，掌握经纬仪测角的基本技能。

二、实验目的1. 熟悉DJ6光学经纬仪的基本结构、工作原理和操作方法。

2. 掌握经纬仪对中、整平、瞄准和读数的基本技能。

3. 学会使用经纬仪测量水平角和竖直角。

三、实验原理经纬仪主要由照准部、水平度盘、基座和望远镜等部件组成。

照准部用于瞄准目标，水平度盘用于测量水平角，基座用于支撑仪器，望远镜用于观察目标。

经纬仪测角的基本原理是通过望远镜瞄准目标，通过照准部旋转使望远镜对准水平度盘或竖直度盘，从而测量出目标的角度。

四、实验仪器与材料1. 实验仪器：DJ6光学经纬仪1台、三脚架1个、测钎2个、记录板1块、铅笔1支、计算器1台。

2. 实验材料：实验场地、目标点、测量路线。

五、实验步骤1. 搬运仪器：将经纬仪和三脚架搬运至实验场地。

2. 搭建三脚架：将三脚架打开，调整脚长，使三脚架稳定。

3. 放置仪器：将经纬仪放置在三脚架上，确保仪器稳定。

4. 对中：将仪器对中，使照准部指向地面。

5. 整平：调整脚螺旋，使仪器水平。

6. 瞄准：通过望远镜瞄准目标点，调整照准部，使望远镜对准目标点。

7. 读数：读取水平度盘和竖直度盘上的读数，记录在记录板上。

8. 测量水平角：按照上述步骤，测量目标点的水平角。

9. 测量竖直角：按照上述步骤，测量目标点的竖直角。

10. 实验结束：整理仪器，收好实验材料。

六、实验数据记录与分析1. 水平角测量数据：目标点A：水平角α1 =45°30′目标点B：水平角α2 = 67°45′2. 竖直角测量数据：目标点A：竖直角β1 = 30°20′目标点B：竖直角β2 = 60°15′根据实验数据，可以计算出目标点之间的水平角差和竖直角差。

七、实验结果与讨论1. 实验结果：通过本次实验，学生掌握了DJ6光学经纬仪的基本操作方法，能够熟练进行水平角和竖直角的测量。

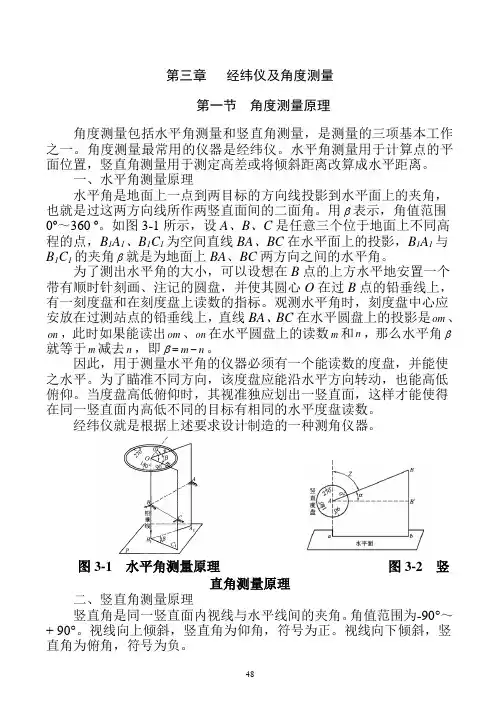

第三章经纬仪及角度测量第一节角度测量原理角度测量包括水平角测量和竖直角测量，是测量的三项基本工作之一。

角度测量最常用的仪器是经纬仪。

水平角测量用于计算点的平面位置，竖直角测量用于测定高差或将倾斜距离改算成水平距离。

一、水平角测量原理水平角是地面上一点到两目标的方向线投影到水平面上的夹角，也就是过这两方向线所作两竖直面间的二面角。

用β表示，角值范围0º～360 º。

如图3-1所示，设A、B、C是任意三个位于地面上不同高程的点，B1A1、B1C1为空间直线BA、BC在水平面上的投影，B1A1与B1C1的夹角β就是为地面上BA、BC两方向之间的水平角。

为了测出水平角的大小，可以设想在B点的上方水平地安置一个带有顺时针刻画、注记的圆盘，并使其圆心O在过B点的铅垂线上，有一刻度盘和在刻度盘上读数的指标。

观测水平角时，刻度盘中心应安放在过测站点的铅垂线上，直线BA、BC在水平圆盘上的投影是om、on，此时如果能读出om、on在水平圆盘上的读数m和n，那么水平角β就等于m减去n，即nβ。

=m-因此，用于测量水平角的仪器必须有一个能读数的度盘，并能使之水平。

为了瞄准不同方向，该度盘应能沿水平方向转动，也能高低俯仰。

当度盘高低俯仰时，其视准独应划出一竖直面，这样才能使得在同一竖直面内高低不同的目标有相同的水平度盘读数。

经纬仪就是根据上述要求设计制造的一种测角仪器。

图3-1 水平角测量原理图3-2 竖直角测量原理二、竖直角测量原理竖直角是同一竖直面内视线与水平线间的夹角。

角值范围为-90°～+ 90°。

视线向上倾斜，竖直角为仰角，符号为正。

视线向下倾斜，竖直角为俯角，符号为负。

竖直角与水平角一样，其角值也是度盘上两个方向读数之差。

不同的是竖直角的两个方向中必有一个是水平方向。

任何类型的经纬仪，制作上都要求当竖直指标水准管气泡居中，望远镜视准轴水平时，其竖盘读数是一个固定值。

因此，在观测竖直角时，只要观测目标点一个方向并读取竖盘读数便可算得该目标点的竖直角，而不必观测水平方向。

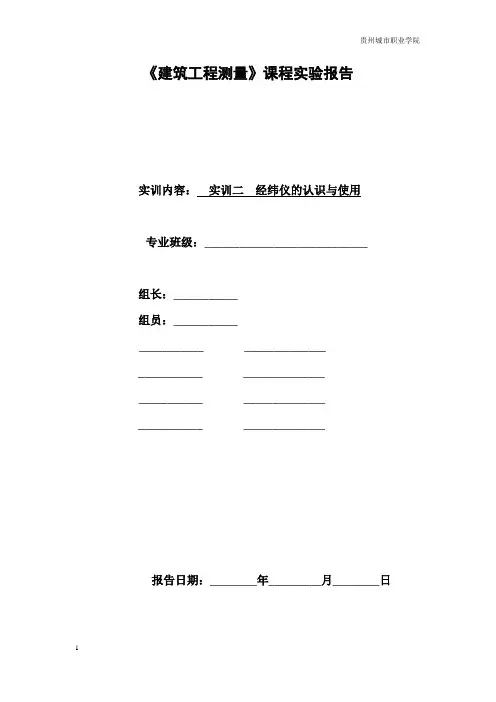

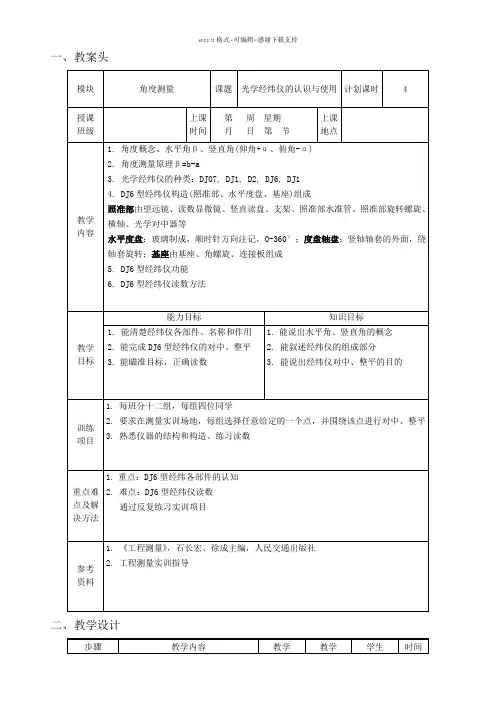

《建筑工程测量》课程实验报告实训内容：实训二经纬仪的认识与使用专业班级：____________________________组长：___________组员：______________________ _________________________ _________________________ _________________________ ______________报告日期：________年_________月________日实训二一、光学经纬仪的认识与使用实验性质：验证性实验，实验时数安排为1 2学时。

目的和要求：⑴了解DJ6光学经纬仪的基本构造，以及主要部件的名称与作用。

⑵掌握经纬仪的安置方法，学会使用光学经纬仪。

仪器和工具：1.DJ6光学经纬仪1台、、测伞1把（可有可无）。

2.自备：铅笔、计算器、记录板1块。

方法步骤：（一）光学经纬仪⑴仪器讲解。

⑵安置仪器。

各小组在给定的测站点上架设仪器（从箱中取经纬仪时，应注意仪器的装箱位置，以便用后装箱）。

在测站点上撑开三脚架，高度应适中，架头应大致水平；然后把经纬仪安放到三脚架的架头上。

安放仪器时，一手扶住仪器，一手旋转位于架头底部的连接螺旋，使连接螺旋穿入经纬仪基座压板螺孔，并旋紧螺旋。

⑶认识仪器。

对照实物正确说出仪器的组成部分、各螺旋的名称及作用。

⑷对中。

对中有垂球对中和光学对中器对中两种方法。

方法一：垂球对中①在架头底部的连接螺旋的小挂钩上挂上垂球。

②平移三脚架，使垂球尖大致对准地面上的测站点，并注意使架头大致水平，踩紧三脚架。

③稍松底座下的连接螺旋，在架头上平移仪器，使垂球尖精确对准测站点(对中误差应小于等于3 mm)，最后旋紧连接螺旋。

方法二：光学对中器对中（实训主要对中）①将仪器中心大致对准地面测站点。

②通过旋转光学对中器的目镜调焦螺旋，使分划板对中圈清晰；通过推、拉光学对中器的镜管进行对光，使对中圈和地面测站点标志都清晰显示。

一、实习目的本次实习旨在通过实际操作，使学生掌握DJ6型光学经纬仪的使用方法，了解其基本原理，学会对中、整平、瞄准和读数等基本操作要领，并熟练运用测回法进行水平角和竖直角的观测，提高学生的实际操作能力和对测量学的理解。

二、实习时间2023年10月26日三、实习地点某高校测量实验室四、实习内容1. 实习器材DJ6型光学经纬仪1台，花杆2根，记录板1块，水准尺1根，钢卷尺1根。

2. 实习步骤（1）了解DJ6型光学经纬仪的结构及各部件的作用。

（2）学习对中、整平、瞄准和读数等基本操作要领。

（3）运用测回法进行水平角和竖直角的观测。

（4）记录观测数据，并进行计算。

五、实习过程1. 了解DJ6型光学经纬仪的结构及各部件的作用DJ6型光学经纬仪主要由望远镜、水平度盘、垂直度盘、指标器、水准管、基座等部件组成。

望远镜用于观测目标，水平度盘用于测量水平角，垂直度盘用于测量竖直角，指标器用于指示观测目标，水准管用于整平仪器，基座用于固定仪器。

2. 学习对中、整平、瞄准和读数等基本操作要领（1）对中：将仪器中心与测站点（标志中心）处于同一铅垂线上。

首先将三脚架打开，抽出架腿，并旋紧架腿的固定螺旋。

然后将三个架腿安置在以测站为中心的等边三角形的角顶上。

这时架头平面即约略水平，且中心与地面点约略在同一铅垂线上。

（2）整平：使仪器水平度盘上的水准管气泡居中。

调整水准管气泡，使其居中。

（3）瞄准：通过望远镜观测目标，使目标成像清晰。

调整望远镜的粗瞄和微调，使目标成像清晰。

（4）读数：读取水平度盘和垂直度盘上的读数。

读取水平度盘和垂直度盘上的度、分、秒。

3. 运用测回法进行水平角和竖直角的观测（1）水平角观测：首先确定起始方向，然后按照测回法的次序观测。

观测顺序为：盘左：瞄准J，读数j左；瞄准K，读数k左；盘右：瞄准K，读数k右；瞄准J，读数j右。

精度要求：左-右<40。

取：（左右）/2。

（2）竖直角观测：首先确定起始方向，然后按照测回法的次序观测。

一、实习目的本次实习的主要目的是通过实际操作，使学生了解和掌握DJ6型光学经纬仪的基本结构、工作原理和操作方法，熟悉水平角和竖直角的测量原理和步骤，提高学生的实际动手能力和测量精度。

二、实习时间与地点实习时间：2023年11月15日实习地点：XX大学测量实验室三、实习仪器与工具1. DJ6型光学经纬仪1台2. 花杆2根3. 记录板1块4. 水准尺1把5. 标志桩若干四、实习内容1. 仪器操作（1）了解DJ6型光学经纬仪的基本结构，包括望远镜、水平度盘、竖直度盘、基座、三脚架等部件的名称和作用。

（2）学习经纬仪的对中、整平、瞄准和读数方法，掌握基本操作要领。

（3）进行实际操作，练习对中、整平、瞄准和读数，确保对中误差小于3mm，整平误差小于一格。

2. 水平角测量（1）了解水平角测量的原理和步骤，包括测站选择、测回法观测、记录和计算等。

（2）在实验室进行水平角测量实验，选择两个测站点，分别进行一测回和两测回观测，记录数据并计算水平角。

（3）分析误差来源，讨论提高测量精度的方法。

3. 竖直角测量（1）了解竖直角测量的原理和步骤，包括测站选择、测回法观测、记录和计算等。

（2）在实验室进行竖直角测量实验，选择两个测站点，分别进行一测回和两测回观测，记录数据并计算竖直角。

（3）分析误差来源，讨论提高测量精度的方法。

4. 综合实验（1）在校园内选择一个合适地点，设置三个测站点，进行水平角和竖直角的测量。

（2）根据测量数据，绘制测站点的平面图和剖面图。

（3）分析测量结果，讨论实际应用中的注意事项。

五、实习结果与分析1. 通过本次实习，掌握了DJ6型光学经纬仪的基本操作方法，能够熟练地进行对中、整平、瞄准和读数。

2. 掌握了水平角和竖直角的测量原理和步骤，能够进行实际测量并计算结果。

3. 通过综合实验，了解了测量结果在实际应用中的意义，提高了实际应用能力。

4. 发现了测量过程中存在的误差，并分析了误差来源，为提高测量精度提供了参考。

实训二__光学经纬仪的认识与使用《建筑工程测量》课程实验报告实训内容：实训二经纬仪的认识与使用专业班级：____________________________组长：___________组员：______________________ _________________________ _________________________ _________________________ ______________报告日期：________年_________月________日实训二一、光学经纬仪的认识与使用实验性质：验证性实验，实验时数安排为1 2学时。

目的和要求：⑴了解DJ6光学经纬仪的基本构造，以及主要部件的名称与作用。

⑵掌握经纬仪的安置方法，学会使用光学经纬仪。

仪器和工具：1.DJ6光学经纬仪1台、、测伞1把（可有可无）。

2.自备：铅笔、计算器、记录板1块。

方法步骤：（一）光学经纬仪⑴仪器讲解。

⑵安置仪器。

各小组在给定的测站点上架设仪器（从箱中取经纬仪时，应注意仪器的装箱位置，以便用后装箱）。

在测站点上撑开三脚架，高度应适中，架头应大致水平；然后把经纬仪安放到三脚架的架头上。

安放仪器时，一手扶住仪器，一手旋转位于架头底部的连接螺旋，使连接螺旋穿入经纬仪基座压板螺孔，并旋紧螺旋。

⑶认识仪器。

对照实物正确说出仪器的组成部分、各螺旋的名称及作用。

⑷对中。

对中有垂球对中和光学对中器对中两种方法。

方法一：垂球对中①在架头底部的连接螺旋的小挂钩上挂上垂球。

②平移三脚架，使垂球尖大致对准地面上的测站点，并注意使架头大致水平，踩紧三脚架。

③稍松底座下的连接螺旋，在架头上平移仪器，使垂球尖精确对准测站点(对中误差应小于等于3 mm)，最后旋紧连接螺旋。

方法二：光学对中器对中（实训主要对中）①将仪器中心大致对准地面测站点。

②通过旋转光学对中器的目镜调焦螺旋，使分划板对中圈清晰；通过推、拉光学对中器的镜管进行对光，使对中圈和地面测站点标志都清晰显示。
