房建设计任务书

房屋建筑学课程设计任务书一一、目的和要求为配合《房屋建筑学》建筑设计部分的理论教学，进行一次建筑方案设计，使学生初步了解一般民用建筑的设计原理，初步掌握建筑设计的基本方法与步骤，进一步训练和提高绘图技巧。

二、设计题目青岛理工大学管理工程学院行政办公楼三、设计条件1、建设地点：嘉陵江路校区中央院系区西区，地形自定。

2、结构类型及层数：框架或砖混结构（结构体系自定），3-6层。

四、原始资料1、冬季采暖室外计算温度-5度，夏季室外计算温度28度。

2、全年主导风向东北风，基本风压0.6KN/m2。

3、年平均降雨量600mm，日最大降雨量90mm。

4、最大积雪厚度250mm，最大冻土深度350mm。

5、常年地下水位低于1.5m。

6、抗震设防6度，结构安全等级二级，设计使用年限50年。

7、结构抗震等级三级。

8、建筑场地为二类，地基承载力180kpa。

五、设计内容及要求设计图纸推荐使用cad绘制或天正；设计应按照当前现行的相关规范进行设计、构造做法选用相应的建筑图集做法，设计要求局部做到建筑施工图的深度。

要求所有图形（设计说明、平面图、立面图、剖面图……）均绘制在一个cad文件中。

纸质版出图（打印）图纸规格（输出在A4纸上，如不清楚可输出在A3纸上）。

设计内容如下：1、设计说明设计说明包括如下内容：（1）设计依据；（2）工程概况；（3）用料说明及室内外装修工程，具体包括：①墙体工程；②防排水工程；③门窗工程；④楼地面工程；⑤阳台、屋顶花园、屋顶平台、楼梯工程；⑥室内外装修工程等。

做法选用01建筑工程做法L13J1。

（4）其他注意事项等。

注：①所有图纸中的图签统一按附表2整理。

②门窗统计表按附表3整理。

③室内外装修部分除用文字说明外，亦可采用表格形式，表格应按附表4整理。

附表2 图签附表4 室内外装修建筑做法说明2、建筑平面图包括各层建筑平面图，比例1：100～1：200。

（1）确定各房间的形状、尺寸及位置，注明房间名称。

山地别墅设计任务书一、设计内容：基地位于安家沟风景旅游区北侧山地，西侧通过道路可与外界相连，基地周围植被丰富，环境良好。

基地共分为七个区，要求设计者从中任意选择一个区进行规划布局设计，并对其中一栋别墅进行单体建筑方案设计。

二、设计要求：1.紧密结合地形，处理好与周围建筑及山体的关系。

2.主要房间应有良好朝向，并利于观景，各方间应尽量满足采光通风要求，合理组织室内外空间环境。

3.建筑面积340㎡左右（允许浮动10%），水平投影面积不超过220平米。

4.别墅层数可为 2-3 层。

5.建筑不得超出建筑红线，退道路距离不得小于2米。

6.结构形式：框架结构。

三、房间组成⏹起居室：30-45㎡⏹家庭室：20-25㎡，在其附近设二件器具卫生间⏹主卧室：1间，其中主卧室30-35㎡(包括卫生间、衣帽间)⏹次卧室：2-3间，每间10-15㎡，可共用卫生间⏹书房10-15㎡（宜与主卧结合布置）⏹餐厅10-15㎡⏹厨房7-10㎡⏹车库1-2个，（每个面积15-20㎡）。

⏹工人房5-10㎡⏹游泳池不小于50㎡（为室内时不计入总建筑面积）⏹其他面积自定四、图纸要求7.图纸尺寸：800mmX550mm ；表现形式不限8.各层平面图：1：100（含室内布置）9.剖面图：2个1：10010.立面图：3-4个1：10011.总平面图：1：500（分区总平面）12.简要构思设计说明及主要经济技术指标13.透视图：室内、室外各一个14.草图大师模型（可选做）15.模型制作：另交两张7寸模型照片，单独计算成绩五、地形分区情况地块形式地形描述(东西方向) 地形描述(南北方向) 入口位置别墅数量1 独栋东高西低，高差约3米随道路东侧道路92 独栋东高西低，高差约12米随道路东侧道路83 独栋东高西低，坡度约30% 随道路西侧道路 54 独栋东高西低，高差约3米随道路东侧道路85 独栋随道路北高南低，高差约3米南侧道路 46 联排随道路北高南低，坡度约30% 南侧道路 57 独栋随道路北高南低，高差约3米南侧道路 5六、地形图（见电子版文件：别墅地形(课程设计用).dwg）。

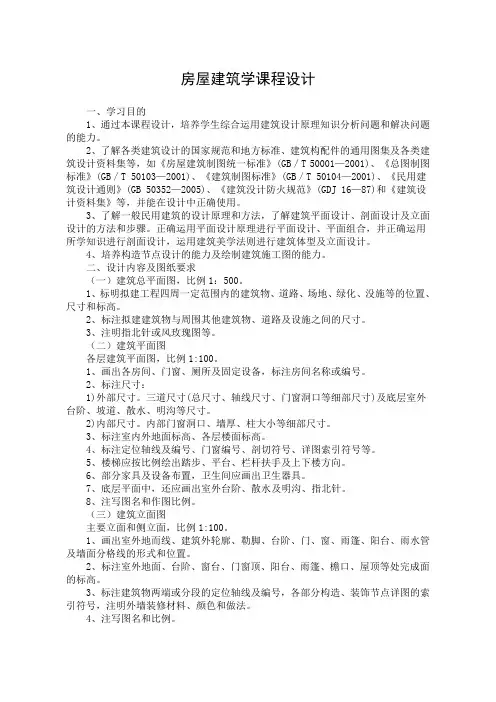

房屋建筑学课程设计一、学习目的1、通过本课程设计，培养学生综合运用建筑设计原理知识分析问题和解决问题的能力。

2、了解各类建筑设计的国家规范和地方标准、建筑构配件的通用图集及各类建筑设计资料集等，如《房屋建筑制图统一标准》(GB／T 50001—2001)、《总图制图标准》(GB／T 50103—2001)、《建筑制图标准》(GB／T 50104—2001)、《民用建筑设计通则》(GB 50352—2005)、《建筑没计防火规范》(GDJ 16—87)和《建筑设计资料集》等，并能在设计中正确使用。

3、了解一般民用建筑的设计原理和方法，了解建筑平面设计、剖面设计及立面设计的方法和步骤。

正确运用平面设计原理进行平面设计、平面组合，并正确运用所学知识进行剖面设计，运用建筑美学法则进行建筑体型及立面设计。

4、培养构造节点设计的能力及绘制建筑施工图的能力。

二、设计内容及图纸要求（一）建筑总平面图，比例1：500。

1、标明拟建工程四周一定范围内的建筑物、道路、场地、绿化、没施等的位置、尺寸和标高。

2、标注拟建建筑物与周围其他建筑物、道路及设施之间的尺寸。

3、注明指北针或风玫瑰图等。

（二）建筑平面图各层建筑平面图，比例1:100。

1、画出各房间、门窗、厕所及固定设备，标注房间名称或编号。

2、标注尺寸：1)外部尺寸。

三道尺寸(总尺寸、轴线尺寸、门窗洞口等细部尺寸)及底层室外台阶、坡道、散水、明沟等尺寸。

2)内部尺寸。

内部门窗洞口、墙厚、柱大小等细部尺寸。

3、标注室内外地面标高、各层楼面标高。

4、标注定位轴线及编号、门窗编号、剖切符号、详图索引符号等。

5、楼梯应按比例绘出踏步、平台、栏杆扶手及上下楼方向。

6、部分家具及设备布置，卫生间应画出卫生器具。

7、底层平面中，还应画出室外台阶、散水及明沟、指北针。

8、注写图名和作图比例。

（三）建筑立面图主要立面和侧立面，比例1:100。

1、画出室外地而线、建筑外轮廓、勒脚、台阶、门、窗、雨篷、阳台、雨水管及墙面分格线的形式和位置。

《房屋建筑学》课程设计任务书题目：某小区住宅设计一、目的与要求通过《房屋建筑学》的学习和课程设计实践技能训练，掌握建筑施工图设计的技能，使学生在初步设计的基础上，能够运用建筑构造设计的基本理论和方法继续完成建筑施工图设计，了解设计的全过程，培养综合运用设计原理去分析问题、解决问题的综合能力。

二、设计条件1．本设计为某城市型住宅，位于城市居住小区内，为单元式、多层住宅。

2．层数：六层；耐火等级：Il级；屋面防水等级：Il～Ⅳ级。

3．结构类型：自(砖混或框架)，建议使用框架结构。

4．房间组成及要求，本次设计均采用三房两厅+四房两厅或二房两厅(或不同户型的三房两厅)的单元式组合；功能空间低限面积标准如下：起居室(客厅)18～25 ㎡主卧室12～16 ㎡双人次卧室12～14 ㎡单人卧室8～10 ㎡餐厅≥8 ㎡厨房≥6 ㎡，包括灶台、调理台、洗地台、搁置台、上柜、下柜、抽油烟机等。

卫生间4～6 m2(双卫可适当增加)，包括浴盆、淋浴器、洗脸盆、坐便器、镜箱、洗衣机位等。

三、设计内容及深度要求本次设计在因无结构、水、电等工种相配合，故只能局部做到建筑施工图的深度。

设计内容如下；1．建筑平面图：包括底层平面和标准层平面图，比例l：100或1：200，建议使用1：100的比例。

基本要求：(1)．应该要画出房间、厨房、客厅的标配家具等，标注房间名称，建筑面积。

标注各部分尺寸：外部尺寸：三道尺寸(即总尺寸、轴线尺寸、墙段和门窗洞口尺寸) 以及底层室外台阶、坡道、散水等尺寸。

内部尺寸：内部墙段、门窗洞口和墙厚等细部尺寸。

(2)．标注室内外地面标高、各层楼面标高。

(3)．标注轴线及轴线编号、门窗编号、剖切符号和详图索引符号等。

(4)．注写图名和比例。

2．屋顶平面图，比例l：100或l：200。

建议屋顶采用平屋顶，注意屋顶的排水设计，建议采用l：100的比例。

基本要求：表示出各坡面交线、檐沟或女儿墙和天沟、雨水口、屋面上人孔等位置，标注排水方向和坡工。
