通信原理实验-增量调制与解调

实验二 FM调制与解调实验
一、实验目的
理解FM调制方法与解调方法。

二、实验原理
本实验中FM调制方法：原始调制信号为2KHZ正弦交流信号，让其通过V/F（电压/频率转换，即VCO压控振荡器）实现调制过程。

本实验中FM解调方法：鉴频法（电容鉴频＋包络检波＋低通滤波）
三、实验所需部件
调制板、解调板、示波器、计算机（数据采集设备）。

四、实验步骤
1.熟悉实验所需部件。

2.按下图接线。

3.用示波器（或计算机）分别测出上图所示的几个点的波形，并绘制于下
面各图中。

4.结合上述实验结果深入理解FM调制方法与解调方法。

实验二参考结果。

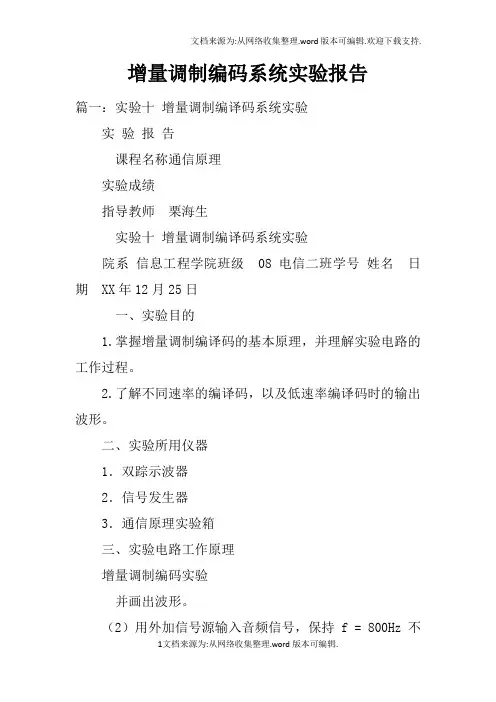

增量调制编码系统实验报告篇一：实验十增量调制编译码系统实验实验报告课程名称通信原理实验成绩指导教师栗海生实验十增量调制编译码系统实验院系信息工程学院班级 08电信二班学号姓名日期 XX年12月25日一、实验目的1.掌握增量调制编译码的基本原理，并理解实验电路的工作过程。

2.了解不同速率的编译码，以及低速率编译码时的输出波形。

二、实验所用仪器1．双踪示波器2．信号发生器3．通信原理实验箱三、实验电路工作原理增量调制编码实验并画出波形。

（2）用外加信号源输入音频信号，保持f = 800Hz不变，改变信号幅度再重复观测TP201～TP205各点波形。

（3）输入音频信号保持幅度不变，改变信号的频率再逐点观测TP201～TP205各点波形。

（4）用外加信号源输入音频信号，保持f = 800Hz不变，幅度也保持不变，而改变工作时钟频率，即由开关K201来选择时钟信号，即：1脚与2脚相连为64KHz；2脚与3脚相连为32KHz；5脚与6脚相连为16KHz；6脚与7脚相连为8KHz；再观测TP201～TP205各点波形，如图8－6与图8-7所示。

并分析测试结果。

同时要注意时间相位关系。

五、实验步骤及注意事项1. 做增量调制编码时，跳线开关接通设置：K201：调制电路工作时钟开关。

1—2：64KHz方波时钟；2—3：32KHz方波时钟；5—6：16KHz方波时钟；6—7：8KHz方波时钟。

K801：解调电路工作时钟选择开关。

1—2：64KHz方波时钟；2—3：32KHz方波时钟；5—6：16KHz方波时钟；6—7：来自PSK的32KHz方波时钟。

J801：1—2：增量调制编码电路的数字信号输出波形；5—6：来自PSK解调电路的数字基带信码。

注意：解调工作时钟应与调制工作时钟一致。

因此，单独调制时可有四种工作时钟可选；解调时，只有三种工作时钟可选。

2．不加音频信号输入时，测量TP201-TP205各点波形，特别注意TP202、TP205两点波形。

增量调制实验报告增量调制（Incremental Modulation）是一种常见的调制技术，在通信领域中得到广泛应用。

本文将介绍增量调制的原理、实验过程以及实验结果的分析。

一、实验目的本次实验的目的是通过搭建增量调制实验平台，了解增量调制的原理，掌握增量调制的实验方法，并通过实验结果分析增量调制的性能。

二、实验原理增量调制是一种将模拟信号转换为数字信号的调制技术。

它通过将模拟信号的变化量进行量化，并将量化结果编码成数字信号。

增量调制的核心思想是只传输信号的增量部分，而不传输信号的绝对值。

实现增量调制的关键是量化和编码。

量化是将连续的模拟信号离散化为有限个取值，常用的方法有均匀量化和非均匀量化。

编码是将量化后的信号映射为数字信号，常用的编码方式有脉冲编码调制（PCM）和差分脉冲编码调制（DPCM）。

三、实验材料与仪器本次实验所需材料与仪器包括信号发生器、示波器、模数转换器（ADC）、计算机等。

四、实验步骤1. 将信号发生器的输出信号接入模数转换器的输入端。

2. 设置信号发生器的输出频率和幅度，调节至所需的模拟信号。

3. 将模数转换器的输出信号接入示波器，观察信号的波形。

4. 将示波器的输出信号通过计算机进行数据采集和处理。

5. 根据采集到的数据，进行增量调制的解调和分析。

五、实验结果与分析通过实验，我们得到了增量调制后的数字信号。

通过对数字信号进行解调和分析，我们可以得到模拟信号的重构结果。

在实验中，我们可以观察到增量调制后的信号相比于原始模拟信号，存在一定的失真。

这是由于量化和编码过程中引入的误差所致。

误差的大小与量化精度和编码方式有关。

当量化精度较高、编码方式较优时，失真程度会减小。

此外，我们还可以通过改变量化精度和编码方式来观察增量调制的性能变化。

当量化精度较低时，信号的失真程度会增加，但传输的数据量会减少。

而当量化精度较高时，信号的失真程度会减小，但传输的数据量会增加。

因此，在实际应用中需要权衡传输质量和数据传输量之间的关系。

通信原理实验 - 增量调制与解调通信原理实验报告学院：电子信息学院班级：实验日期： 2014 年 05 月27 日一实验三、增量调制与解调实验指导项目学号姓名教师成绩学号成绩二实验设1、通信原理实验箱备2、混合信号示波器3、函数发生器实验实验大楼C308姓名地点型 NWPU-8模块信号源，号 04MZH 1 SIGN5序模块模拟信号号 2 数字化型 6012A MAC号序IP169. 254. 号0.型 33220A MAC号序IP 169. 254.号0.1 1、掌握增量调制与解调的基本原理，了解实验电路的工作过程。

2、理解连续可变斜率增量调制系统的电路组成与基本工作原理。

3、掌握增量调制信号的频谱特性。

1脉m(t )e(t)M 信号输出判相m (t )积脉冲本地m(t)脉冲积低通图 1M系统组成框图图 2增量调制编码输出波形m (t ) m(t )m( t)m (t )n(t )n(t)t t图 3两种形式的量化噪声连续可变斜率增量调制（ Continuously Variable Slope Delta Modulation ），其英文m( t )e(t )p(t ) 相减器判决器话音信号发送数字信号m (t )时钟斜率过载检测电路本地译码器斜率极性控制电路斜率量值控制电路音节压扩控制电路（压缩）缩写为 CVSD，方框图。

3 S-IN ：波形、参数（峰峰值 Vpp=1.19V, 频率f=1.99KHz ）2、S-IN+ 本地译码 +量化噪声：3、S-IN+M调制输出 +频谱：正弦波的峰峰值Vpp=1.56V正弦波的峰峰值Vpp=0.31mV4、S-IN+M解调输出 +量化噪声：5、将时钟切换为32K，重复 4 项。

61、在 M调制输出的频谱中，输入为 0 时，高频分量最丰富，当输入不为 0 时，高频分量减少。

M调制输出的频谱能较为准确地反应输入信号的频率。

输入信号小会产生较大的量化噪声。

2、在M 解调输出信号中，量化噪声随量阶的增大而增大，随输入信号幅度（或者能量）的减小而增大。
