增量调制实验报告增量调制（Incremental Modulation）是一种常见的调制技术，在通信领域中得到广泛应用。
本文将介绍增量调制的原理、实验过程以及实验结果的分析。
一、实验目的本次实验的目的是通过搭建增量调制实验平台，了解增量调制的原理，掌握增量调制的实验方法，并通过实验结果分析增量调制的性能。
二、实验原理增量调制是一种将模拟信号转换为数字信号的调制技术。
它通过将模拟信号的变化量进行量化，并将量化结果编码成数字信号。
增量调制的核心思想是只传输信号的增量部分，而不传输信号的绝对值。
实现增量调制的关键是量化和编码。
量化是将连续的模拟信号离散化为有限个取值，常用的方法有均匀量化和非均匀量化。
编码是将量化后的信号映射为数字信号，常用的编码方式有脉冲编码调制（PCM）和差分脉冲编码调制（DPCM）。
三、实验材料与仪器本次实验所需材料与仪器包括信号发生器、示波器、模数转换器（ADC）、计算机等。
四、实验步骤1. 将信号发生器的输出信号接入模数转换器的输入端。
2. 设置信号发生器的输出频率和幅度，调节至所需的模拟信号。
3. 将模数转换器的输出信号接入示波器，观察信号的波形。
4. 将示波器的输出信号通过计算机进行数据采集和处理。
5. 根据采集到的数据，进行增量调制的解调和分析。
五、实验结果与分析通过实验，我们得到了增量调制后的数字信号。
通过对数字信号进行解调和分析，我们可以得到模拟信号的重构结果。
在实验中，我们可以观察到增量调制后的信号相比于原始模拟信号，存在一定的失真。
这是由于量化和编码过程中引入的误差所致。
误差的大小与量化精度和编码方式有关。
当量化精度较高、编码方式较优时，失真程度会减小。
此外，我们还可以通过改变量化精度和编码方式来观察增量调制的性能变化。
当量化精度较低时，信号的失真程度会增加，但传输的数据量会减少。
而当量化精度较高时，信号的失真程度会减小，但传输的数据量会增加。
因此，在实际应用中需要权衡传输质量和数据传输量之间的关系。

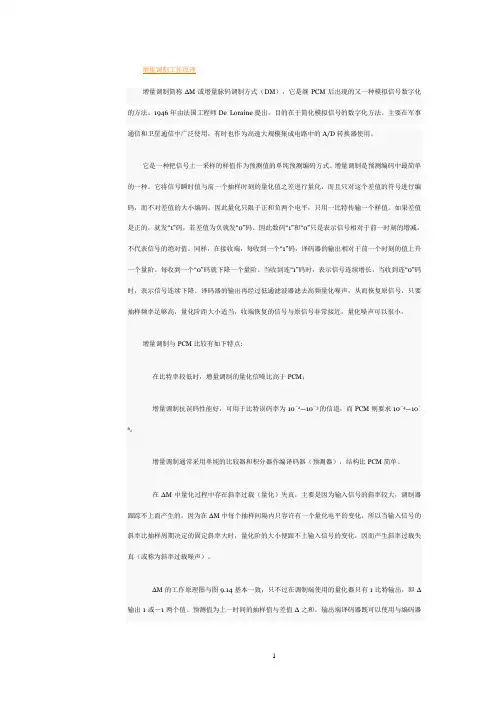

增量调制工作原理增量调制简称ΔM或增量脉码调制方式（DM），它是继PCM后出现的又一种模拟信号数字化的方法。
1946年由法国工程师De Loraine提出，目的在于简化模拟信号的数字化方法。
主要在军事通信和卫星通信中广泛使用，有时也作为高速大规模集成电路中的A/D转换器使用。
它是一种把信号上一采样的样值作为预测值的单纯预测编码方式。
增量调制是预测编码中最简单的一种。
它将信号瞬时值与前一个抽样时刻的量化值之差进行量化，而且只对这个差值的符号进行编码，而不对差值的大小编码。
因此量化只限于正和负两个电平，只用一比特传输一个样值。
如果差值是正的，就发“1”码，若差值为负就发“0”码。
因此数码“1”和“0”只是表示信号相对于前一时刻的增减，不代表信号的绝对值。
同样，在接收端，每收到一个“1”码，译码器的输出相对于前一个时刻的值上升一个量阶。
每收到一个“0”码就下降一个量阶。
当收到连“1”码时，表示信号连续增长，当收到连“0”码时，表示信号连续下降。
译码器的输出再经过低通滤波器滤去高频量化噪声，从而恢复原信号，只要抽样频率足够高，量化阶距大小适当，收端恢复的信号与原信号非常接近，量化噪声可以很小。
增量调制与PCM比较有如下特点:在比特率较低时，增量调制的量化信噪比高于PCM；增量调制抗误码性能好，可用于比特误码率为10－2—10－3的信道，而PCM则要求10－4—10－6；增量调制通常采用单纯的比较器和积分器作编译码器（预测器），结构比PCM简单。
在ΔM中量化过程中存在斜率过载（量化）失真，主要是因为输入信号的斜率较大，调制器跟踪不上而产生的。
因为在ΔM中每个抽样间隔内只容许有一个量化电平的变化，所以当输入信号的斜率比抽样周期决定的固定斜率大时，量化阶的大小便跟不上输入信号的变化，因而产生斜率过载失真（或称为斜率过载噪声）。
ΔM的工作原理图与图9.14基本一致，只不过在调制端使用的量化器只有1比特输出，即Δ输出1或－1两个值。
实验四增量调制（ΔM）编译码实验一、实验目的1.了解语音信号的ΔM编码过程；2.验证ΔM的编译码原理；3.粗略了解ΔM编译码专用集成电路的基本工作原理、外部电路设计原则和一般使用方法.二、实验仪器1.音频信号发生器XDF—7A2.杂音计ND53.失真度测试仪BS14.毫伏计GB95.直流稳压电源JWY-30—46.双踪同步示波器SR87.数字频率计8110A三、实验原理1.增量调制（ΔM）增量调制简称ΔM或DM，它是继PCM后出现的又一种模拟信号数字传输的方法,可以看成是DPCM的一个重要特例. 其目的在于简化语音编码方法.ΔM与PCM虽然都是用二进制代码去表示模拟信号的编码方式.但是，在PCM中,代码表示样值本身的大小，所需码位数较多，从而导致编译码设备复杂;而在ΔM中，它只用一位编码表示相邻样值的相对大小，从而反映出抽样时刻波形的变化趋势，与样值本身的大小无关.ΔM与PCM编码方式相比具有编译码设备简单，低比特率时的量化信噪比高，抗误码特性好等优点。
在军事和工业部门的专用通信网和卫星通信中得到了广泛应用，近年来在高速超大规模集成电路中用作A/D转换器。
不难想到,一个语音信号，如果抽样速率很高(远大于奈奎斯特速率），抽样间隔很小,那么相邻样点之间的幅度变化不会很大,相邻抽样值的相对大小(差值)同样能反映模拟信号的变化规律. 若将这些差值编码传输，同样可传输模拟信号所含的信息。
此差值又称“增量”,其值可正可负。
这种用差值编码进行通信的方式，就称为“增量调制”(Delta Modulation)，缩写为DM或ΔM。
为了说明这个概念,我们来看图8 -1.图中，m(t）代表时间连续变化的模拟信号，我们可以用一个时间间隔为Δt，相邻幅度差为+σ或-σ的阶梯波形m’(t)来逼近它。
只要Δt足够小，即抽样速率fs=1/Δt 足够高，且σ足够小，则阶梯波m’(t）可近似代替m（t）。
其中，σ为量化台阶，Δt=Ts为抽样间隔.图4-1 增量编码波形示意图阶梯波m'(t）有两个特点:第一,在每个Δt间隔内, m'(t)的幅值不变；第二，相邻间隔的幅值差不是+σ（上升一个量化阶），就是-σ（下降一个量化阶）。
