玻璃钢锚杆

玻璃钢锚杆
特点：
1、杆体轻(仅为同体积钢材重量的1／4) 易于安装施工，通用锚杆机均可操作，减轻劳动强度，节省运输成本；
2、不腐蚀耐环境性强，不反射电磁波，可满足永久支护需求；
3、易切割不产生火花，便于综采作业，有利于生产安全，提高生产效率；
4、比强度高；
5、杆体通体全螺纹，握裹力强，锚固力大；
6、根据支护需求，可任意调整截取锚杆杆体长度。

玻璃钢锚杆有关技术参数：
全螺纹式树脂玻璃纤维增强塑料体，是由高性能树脂与高强度玻璃纤维，辅以多种添加剂，再经特殊工艺加工而成的复合材料。

因其材质特殊，适用于大多数巷道施工，继而将逐步取代传统钢锚杆。

也被称之为玻璃纤维锚杆或玻璃钢锚杆。

与钢锚杆相比，其优点主要有以下：
杆体易切割：玻璃钢锚杆为复合材料容易切割，可对采煤机刀头起到保护作用；
防爆防静电：切割时不会产生火花，对巷道安全施工极为有利，特别适合高瓦斯浓度区域；
高强耐腐蚀：高承载能力、抗拉力强，杆体强度优于等直径的螺纹钢，可用作长久支护；
轻便易操作：重量仅为同等规格钢锚杆的1/4。

可在隧道和煤矿等狭小空间方便使用；使施工更容易，从而减轻工人劳动强度。

一、概述：
全螺纹式树脂锚杆玻璃纤维增强塑料杆体是由全螺纹杆体与托盘、螺母等组成，杆体材料为玻璃纤维增强塑料，杆体结构如图1所示。

全螺纹式树脂锚杆玻璃纤维增强塑料杆体与树脂锚杆锚固剂配套使用，主要用于煤巷护帮锚杆支护。

二、产品规格及表式方法：
1．杆体标记形式如下：
示例：公称直径为20mm,长度为1800mm,杆体尾部结构为非金属材料的全螺纹式树脂锚杆玻璃纤维增强塑料杆体，可标记为MGSL20/1800F。

全螺纹式树脂锚杆玻璃纤维增强塑料杆体使用说明书执行标准；MT/T1061-2008新乡市景龙复合材料有限公司拟定人；康景龙2014.04.28全螺纹式树脂锚杆玻璃纤维增强塑料杆体使用说明书一、产品概述全螺纹式树脂锚杆玻璃纤维增强塑料杆体是由玻璃纤维纱、树脂、固化剂、填料等经过加热、固化成型的，锚杆杆体形状为全螺纹，螺纹旋向为左旋或右旋，其特点如下：1、杆体轻全螺纹式树脂锚杆玻璃纤维增强塑料杆体重量仅为同规格螺纹钢锚杆重量的1/4，易于安装施工、减轻劳动强度、节约运输成本。

2、耐腐蚀性强因为全螺纹式树脂锚杆玻璃纤维增强塑料杆体是由不饱和树脂及玻璃纤维纱复合而成的，所以它耐腐蚀、耐酸碱环境、不反射电子波、可满足耐久支护需求。

3、便于操作易切割；切割时不产生火花、对采煤机有一定的保护作用，便于综采作业、有利于安全生产、提高生产效率等。

4、强度高杆体抗拉强度大于等于300MPa、扭矩大于等于40N·m。

5、锚固力大由于产品采用全螺纹式，所以锚杆与煤层或石岩层接触面积充分，会提高锚固力。

二、产品用途及适用范围1、玻璃纤维增强塑料杆体的主要用途为加固岩体；2、煤矿巷道、地铁隧道、公路隧道的锚杆支护。

三、产品规格型号玻璃纤维增强塑料杆体为左旋或右旋的全螺纹形状，煤矿经常使用的杆体直径规格为：18mm、20mm、22mm、长度分别为：1.6米、1.8米、2.0米、2.2米、2.4米；特殊锚杆长度随客户要求。

型号的组成及代表意义：全螺纹式树脂锚杆玻璃纤维增强塑料杆体的型号及代表意义：M G S L D ／ L F 杆体尾部为非金属材料杆体长度，mm杆体直径，mm杆体为全螺纹式玻璃纤维增强塑料杆体锚杆四、使用环境条件玻璃纤维增强体杆体适用于水、酸、碱等腐蚀性岩体。

五、结构特征玻璃纤维增强塑料杆体，杆体全长为螺纹式，螺杆旋向一般为右旋，螺距一般为10mm的圆头螺纹。

锚杆由杆体、托盘、螺母组成。

如下图1——锚杆杆体2——托盘3——螺母六、工作原理玻璃钢锚杆打入岩层后，在树脂锚固剂的作用下，使玻璃纤维增强塑料锚杆杆体与岩体粘接在一起，在玻璃钢锚杆和围岩受力状态发生改变，提高岩体整体刚度，增强岩体的抗变形能力和承载力。

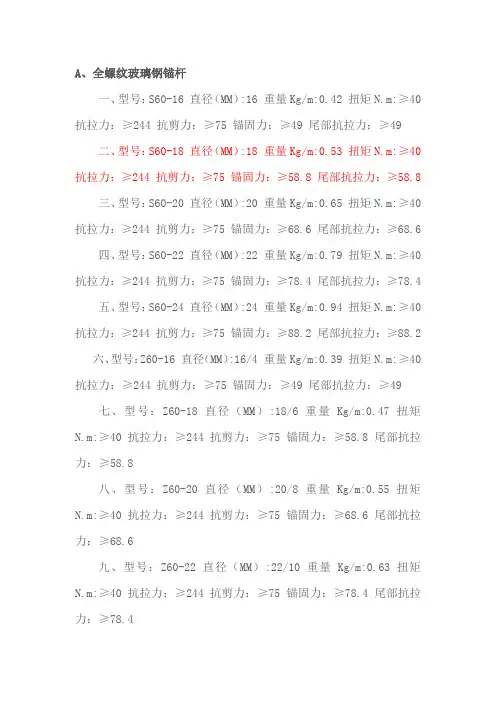

A、全螺纹玻璃钢锚杆一、型号：S60-16 直径（MM）:16 重量Kg/m:0.42 扭矩N.m:≥40 抗拉力：≥244 抗剪力：≥75 锚固力：≥49 尾部抗拉力：≥49二、型号：S60-18 直径（MM）:18 重量Kg/m:0.53 扭矩N.m:≥40 抗拉力：≥244 抗剪力：≥75 锚固力：≥58.8 尾部抗拉力：≥58.8三、型号：S60-20 直径（MM）:20 重量Kg/m:0.65 扭矩N.m:≥40 抗拉力：≥244 抗剪力：≥75 锚固力：≥68.6 尾部抗拉力：≥68.6四、型号：S60-22 直径（MM）:22 重量Kg/m:0.79 扭矩N.m:≥40 抗拉力：≥244 抗剪力：≥75 锚固力：≥78.4 尾部抗拉力：≥78.4五、型号：S60-24 直径（MM）:24 重量Kg/m:0.94 扭矩N.m:≥40 抗拉力：≥244 抗剪力：≥75 锚固力：≥88.2 尾部抗拉力：≥88.2六、型号：Z60-16 直径（MM）:16/4 重量Kg/m:0.39 扭矩N.m:≥40 抗拉力：≥244 抗剪力：≥75 锚固力：≥49 尾部抗拉力：≥49七、型号：Z60-18 直径（MM）:18/6 重量Kg/m:0.47 扭矩N.m:≥40 抗拉力：≥244 抗剪力：≥75 锚固力：≥58.8 尾部抗拉力：≥58.8八、型号：Z60-20 直径（MM）:20/8 重量Kg/m:0.55 扭矩N.m:≥40 抗拉力：≥244 抗剪力：≥75 锚固力：≥68.6 尾部抗拉力：≥68.6九、型号：Z60-22 直径（MM）:22/10 重量Kg/m:0.63 扭矩N.m:≥40 抗拉力：≥244 抗剪力：≥75 锚固力：≥78.4 尾部抗拉力：≥78.4十、型号：S60-24 直径（MM）:24/12 重量Kg/m:0.71 扭矩N.m:≥40 抗拉力：≥244 抗剪力：≥75 锚固力：≥88.2 尾部抗拉力：≥88.2B、等强螺纹钢式树脂锚杆金属杆体 MSGLD-335/16、18、20、22 产品介绍：左旋和右旋锚杆是当代煤矿当中巷道支护的最基本的组成部分,他将巷道的围岩束缚在一起,使围岩自身支护自身. 现在锚杆不仅用于矿山，也用于工程技术中，对边坡，隧道，坝体进行主动加固。

矿用玻璃钢锚杆规格型号矿用玻璃钢锚杆是一种常用的矿山支护材料，用于加固岩体和防止岩体坍塌。

它具有重量轻、强度高、耐腐蚀、易操作等优点，被广泛应用于煤矿、金属矿山和隧道工程等领域。

不同规格型号的矿用玻璃钢锚杆适用于不同的地质条件和工程要求，下面将对几种常见的规格型号进行介绍。

1.直径为25mm的矿用玻璃钢锚杆直径为25mm的矿用玻璃钢锚杆适用于较小的工程和较软的岩体。

它的特点是重量轻、强度高、耐腐蚀性好。

在施工过程中，可以根据需要进行切割和连接，方便快捷。

该规格型号的矿用玻璃钢锚杆适用于煤矿巷道、金属矿山和隧道等工程。

2.直径为32mm的矿用玻璃钢锚杆直径为32mm的矿用玻璃钢锚杆适用于中等规模的工程和中等强度的岩体。

它具有良好的抗拉强度和耐腐蚀性能，可以有效地加固岩体。

在使用过程中，可以根据实际需要选择不同的长度和连接方式，方便施工。

该规格型号的矿用玻璃钢锚杆广泛应用于煤矿支护、隧道开挖和岩体加固等工程。

3.直径为38mm的矿用玻璃钢锚杆直径为38mm的矿用玻璃钢锚杆适用于大型工程和较坚硬的岩体。

它具有优异的抗拉强度和耐腐蚀性能，可以有效地增强岩体的稳定性。

在施工过程中，可以根据需要选择不同的长度和连接方式，方便快捷。

该规格型号的矿用玻璃钢锚杆广泛应用于金属矿山开采、隧道工程和岩体支护等领域。

矿用玻璃钢锚杆的规格型号还有很多种，每种规格都有其特定的应用范围和使用要求。

在选择矿用玻璃钢锚杆时，需要根据工程地质条件、岩体性质和工程要求等因素进行合理选择。

同时，在使用过程中，需要按照相关的操作规程和施工要求进行安装和使用，以确保工程的安全和稳定。

矿用玻璃钢锚杆是一种重要的矿山支护材料，不同规格型号的矿用玻璃钢锚杆适用于不同的工程和岩体条件。

合理选择和使用矿用玻璃钢锚杆，可以有效地加固岩体，保障工程的安全和稳定。

同时，在使用过程中，需要严格按照相关规范和要求进行操作，以确保施工的质量和效果。
