玻璃钢锚杆使用说明书

玻璃钢锚杆
特点：
1、杆体轻(仅为同体积钢材重量的1／4) 易于安装施工，通用锚杆机均可操作，减轻劳动强度，节省运输成本；
2、不腐蚀耐环境性强，不反射电磁波，可满足永久支护需求；
3、易切割不产生火花，便于综采作业，有利于生产安全，提高生产效率；
4、比强度高；
5、杆体通体全螺纹，握裹力强，锚固力大；
6、根据支护需求，可任意调整截取锚杆杆体长度。

玻璃钢锚杆有关技术参数：
全螺纹式树脂玻璃纤维增强塑料体，是由高性能树脂与高强度玻璃纤维，辅以多种添加剂，再经特殊工艺加工而成的复合材料。

因其材质特殊，适用于大多数巷道施工，继而将逐步取代传统钢锚杆。

也被称之为玻璃纤维锚杆或玻璃钢锚杆。

与钢锚杆相比，其优点主要有以下：
杆体易切割：玻璃钢锚杆为复合材料容易切割，可对采煤机刀头起到保护作用；
防爆防静电：切割时不会产生火花，对巷道安全施工极为有利，特别适合高瓦斯浓度区域；
高强耐腐蚀：高承载能力、抗拉力强，杆体强度优于等直径的螺纹钢，可用作长久支护；
轻便易操作：重量仅为同等规格钢锚杆的1/4。

可在隧道和煤矿等狭小空间方便使用；使施工更容易，从而减轻工人劳动强度。

一、概述：
全螺纹式树脂锚杆玻璃纤维增强塑料杆体是由全螺纹杆体与托盘、螺母等组成，杆体材料为玻璃纤维增强塑料，杆体结构如图1所示。

全螺纹式树脂锚杆玻璃纤维增强塑料杆体与树脂锚杆锚固剂配套使用，主要用于煤巷护帮锚杆支护。

二、产品规格及表式方法：
1．杆体标记形式如下：
示例：公称直径为20mm,长度为1800mm,杆体尾部结构为非金属材料的全螺纹式树脂锚杆玻璃纤维增强塑料杆体，可标记为MGSL20/1800F。

锚杆机操作规程范文锚杆机操作规程1. 总则1.1 锚杆机操作规程是为了规范锚杆机操作，确保作业安全、高效进行而制定。

1.2 所有从事锚杆机操作的人员都必须严格遵守本操作规程，并具备相应的操作技能和知识。

2. 作业前的准备2.1 操作员在开机前要检查锚杆机的工作状态和安全装置是否正常，如发现异常应及时报修。

2.2 操作员要熟悉锚杆机的结构、性能、操作方法以及安全注意事项。

2.3 操作员要穿戴好个人防护装备，包括安全帽、安全鞋、手套等。

3. 锚杆机的操作3.1 开机前的准备3.1.1 操作员要确认周围没有人员和障碍物，确保安全作业。

3.1.2 操作员要将锚杆机放置在平稳的地面上，并锁紧刹车。

3.1.3 操作员要将电源插头插入适配器，并启动电源。

3.2 锚杆机的启动3.2.1 操作员要按照操作说明书上的启动步骤进行操作，确保按正确的顺序启动锚杆机。

3.2.2 启动后要等待锚杆机正常运行，确保各项指示灯亮起，并检查机器是否有异常声音或震动。

3.3 锚杆机的操作3.3.1 操作员要按照操作说明书上的要求进行操作，不得随意操作，以免造成事故。

3.3.2 操作员要掌握好锚杆机的各项控制装置的使用方法，并根据实际情况进行操作。

3.3.3 操作员要根据作业需求，选择合适的工作模式和速度，确保作业效率和安全。

3.3.4 操作员要时刻关注锚杆机的运行状态，如果发现异常应立即停机检修，避免事故发生。

3.4 锚杆机的停机3.4.1 在作业完成后，操作员要按照操作说明书上的停机步骤进行操作，确保按正确的顺序停机。

3.4.2 停机后要检查锚杆机的运行状态，确保机器停稳，并将电源拔出。

3.4.3 操作员要清理锚杆机上的杂物和污垢，保持锚杆机的清洁和整洁。

4. 安全注意事项4.1 操作员要经过专门的培训并持相关证件才能操作锚杆机。

4.2 操作员在操作过程中要全神贯注，不能分神或做其他与操作无关的事情。

4.3 操作员要经常检查锚杆机的散热系统是否正常运行，避免发生过热现象。

玻璃纤维锚杆施工作业指导书1、编制依据（1）《高速铁路隧道工程施工质量验收标准》（TB10753-2010）。

（2）《铁路混凝土工程施工技术指南》（铁建设【2010】241号）。

（3）《XXXXX209》（隧道辅助施工措施及施工方法设计图）。

（4）《XXXXX01》XXXXX隧道设计图。

（5）现场实际施工情况。

2、施工目的通过采用玻璃纤维锚杆对软弱地层掌子面加固，掌握玻璃纤维锚杆加固工作面的施工工艺和相关的技术参数，并通过加固效果测试评价，为以后软弱围岩工作面稳定和快速施工提供新工艺和方法。

3、施工内容（1）玻璃纤维锚杆钻设施工工艺和方法。

（2）玻璃纤维锚杆布设参数及加固循环段长。

（3）玻璃纤维锚杆注浆方法、工艺、材料和相关注浆参数。

（4）玻璃纤维锚杆加固工作面稳定性分析，包括锚杆内力、地层位移、地表沉降，支护受力及变形等。

4、施工方法玻璃纤维锚杆施工段里程为DK642+330～DK642+470，加固段纵向长度为140m，拟采用8个循环施工，循环段长18 m，循环搭结长度5m。

采用地质钻机成孔，安设玻璃纤维注浆锚杆后，通过注浆管进行注浆，达到稳定工作面作用。

玻璃纤维锚杆布孔间距为 1.5m×1.5m，梅花型布设，主要布置在左、右上导坑及中上导坑。

试验段玻璃纤维锚杆布置图1所示。

图1 玻纤锚杆布置平面图梅花型布置间距1.5*1.5m 4.1玻璃纤维锚杆参数（1）循环加固段长度为18m。

（2）拟采用玻璃纤维构件的横断面：外径Φ32mm/内径Φ2cm。

（3）加固密度：掌子面中上导坑、左上导坑、右上导坑（间距1.5m×1.5m）。

4.2玻璃纤维锚杆注浆参数注浆材料普通水泥单液浆结合普通水泥—水玻璃双液浆。

浆液配比，普通水泥单液浆：W:C=1:1。

注浆压力0.5-1.5MPa。

4.3玻璃纤维锚杆施工工艺玻璃纤维锚杆在施工前需要采用喷射混凝土封闭工作面，厚20cm，然后引孔安设玻璃纤维锚杆，玻璃锚杆布设基本和隧道轴线方向一致。

玻璃钢锚杆
产品性能：
玻璃钢锚杆是用玻璃钢专用不饱和聚酯树脂为基础材料，以玻璃钢纤维为增强材料复合而成。

由于专用树脂良好的化学性能和玻璃纤维高强度的特性，再加上特殊的制作工艺，决定了玻璃钢锚杆具有其他材料无法比拟的性能优势。

玻璃钢锚杆的主要特点：
强度高、抗拉强、重量轻、是同样规格金属锚杆约1/5;可切割、不易损坏切割机、表面抗静电、阻燃、切割不产生火花、抗腐蚀、隔热绝缘、持久耐用、与树脂锚固剂结合力好。

矿用封堵剂
产品特点：
矿用封堵剂属于高分子反应材料，本产品可分别装于铁皮桶或塑料桶，运输、施工都非常方便，不需要专门的设备和管道。

可四季施工、无污染、施工要求条件低、只要有风即可。

该材料反应后，生成惰性泡沫。

该产品有很高的膨胀率，以用量达到较好的效果，经济合理。

由于该封堵剂具有良好的抗压能力，经得起地层运动。

具有寿命期长的特点，同时该产品反应迅速，大大缩短了施工期限，保证煤矿安全生产的进度。

锚杆机操作规程模版第一章总则第一条为了保证锚杆机的安全运行，规范操作行为，减少事故风险，制定本操作规程。

第二条本规程适用于锚杆机的操作和维护人员。

第三条操作人员必须熟悉本规程的内容，并按规程操作。

第四条在操作过程中，如发现异常情况或隐患，应立即上报。

第五条违反本规程的行为会受到相应的处罚。

第二章操作规范第一条操作人员在操作前应对锚杆机设备进行检查，确保设备正常运行，并记录检查情况。

第二条操作人员应穿戴好安全防护设备，包括安全帽、防护眼镜、耳塞等。

第三条操作人员在操作前应对操作区域做好防护措施，确保安全。

第四条操作人员应熟悉锚杆机的各个部位和功能，并按照正确的操作方法进行操作。

第五条操作人员应根据工作需要选择适当的工作模式，并进行相关的设备设置。

第六条操作人员在操作过程中，要密切观察设备的运行状态，如发现异常情况，应立即停止操作并上报。

第七条操作人员在操作过程中，应按规定使用工具和设备，并注意设备的维护保养。

第八条操作人员应定期接受安全培训和考核，不断提升技能水平。

第三章应急预案第一条操作人员在操作过程中，如果发生紧急情况，应立即按照应急预案进行处置。

第二条火灾逃生：发生火灾时，操作人员应立即关闭设备电源，并按照逃生通道进行疏散。

第三条人员伤亡：如有人员伤亡事故发生，操作人员应立即停止操作，并及时报警和救助伤员。

第四条设备故障：如发生设备故障，操作人员应立即停止操作，保护现场，并联系维修人员进行处理。

第五条地震等自然灾害：如发生地震等自然灾害，操作人员应立即停止操作，保护自身安全，并根据相关预案进行处置。

第四章维护保养第一条锚杆机在运行过程中应定期进行维护保养，确保设备的正常运行。

第二条维护保养人员应具备相应的技能，并按照维护保养手册进行操作。

第三条维护保养人员应定期对设备进行巡视和检查，并记录检查情况。

第四条维护保养人员应定期对设备润滑油进行更换，并按照规定添加润滑剂。

第五条维护保养人员应及时处理设备故障，并报告相关负责人。

锚杆机操作规程一、引言锚杆机是一种用于地下工程中固定锚杆的专用设备，本操作规程旨在确保锚杆机的安全操作，保障工作人员的生命安全和设备的正常运行。

二、适合范围本操作规程适合于所有使用锚杆机进行地下工程施工的工作人员。

三、操作人员要求1. 操作人员应经过专业培训，并持有相关操作证书。

2. 操作人员应熟悉锚杆机的结构、性能和操作方法，了解常见故障处理方法。

3. 操作人员应具备良好的身体素质和心理素质，不得患有严重疾病或者受到精神刺激。

四、操作前准备1. 检查锚杆机的外观和工作状态，确保设备完好无损。

2. 检查锚杆机的润滑油、液压油和冷却水等液体的充足程度。

3. 检查锚杆机的安全装置是否正常，如紧急停机按钮、限位开关等。

4. 确保工作区域内没有其他人员，设置有效的警示标志和安全防护措施。

五、操作步骤1. 打开锚杆机的电源开关，确认仪表显示正常。

2. 启动液压系统，检查液压系统的工作压力是否正常。

3. 检查锚杆机的控制手柄是否处于中立位置。

4. 根据工程要求选择合适的锚杆规格和长度。

5. 将锚杆插入锚杆机的夹持装置中，并将夹持装置夹紧。

6. 根据需要调整锚杆机的工作速度和扭矩。

7. 操作手柄控制锚杆机的运动，将锚杆插入地下岩石或者土壤中。

8. 当锚杆插入到设计深度后，住手操作手柄，锚杆机自动住手工作。

9. 检查锚杆的固定效果，确保锚杆坚固可靠。

10. 关闭锚杆机的电源开关，切断电源。

六、安全注意事项1. 操作人员应穿戴好安全防护装备，如安全帽、防护眼镜、防护手套等。

2. 操作人员应严格按照操作规程操作，不得擅自修改设备参数或者超负荷使用设备。

3. 操作人员应保持机器周围的清洁和整洁，防止杂物进入设备内部。

4. 在操作过程中，发现异常情况应即将住手操作，并及时报告上级或者维修人员。

5. 在操作过程中，严禁将手或者其他身体部位伸入设备内部，以免造成伤害。

6. 在操作过程中，严禁将设备用于超出其设计用途的工作。

关于玻璃钢锚杆的使用说明玻璃钢锚杆具有可切割性，广泛用于井下煤巷巷帮支护，我公司回采巷道使用ф22全螺纹玻璃钢锚杆，设计锚固力70KN，锚固力检测使用LDZ200锚杆拉力计，检测中拉力达到50kN时活塞内套脱离杆体，不能达到检测要求，结合以下相关规定对玻璃钢锚杆锚固力进行修改：
1、采矿工程设计规范中要求：煤巷巷帮玻璃钢锚杆预紧力40N〃M，锚固力不大于60KN。

2、煤矿安全质量标准化要求：螺母扭矩、锚固力符合设计要求。

3、《煤矿安全规程》规定：锚杆必须按规定做拉力试验。

4、中国矿业大学2007年12月编制的《巷道及综放大断面切眼支护技术研究项目补充报告》中回采巷道的支护参数：两帮均采用玻璃钢锚杆，锚固长度大于700mm，锚固力不小于70KN。

5、中国矿业大学建筑工程学院2006年7月编制的《煤巷矿压规律及控制技术研究支护参数设计初步方案》中“锚网梁一体”支护参数：两帮均采用玻璃钢锚杆，锚固长度大于700mm，锚固力不小于70KN。

6、现3104工作面、3112工作面设计中对玻璃钢锚杆的锚固力未做说明。

综上所述，根据井下回采巷道玻璃钢锚杆的使用情况，建议煤巷巷帮玻璃钢锚杆预紧力为40N〃M，锚固力为50KN。

生产科
2013年12月24日。

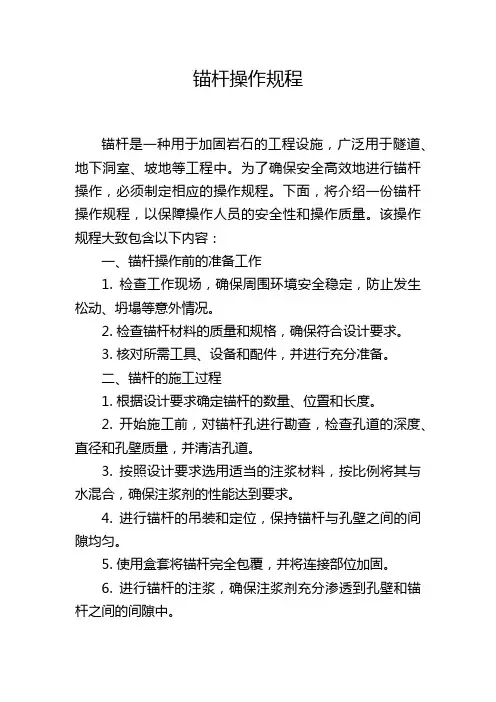

锚杆操作规程锚杆是一种用于加固岩石的工程设施，广泛用于隧道、地下洞室、坡地等工程中。

为了确保安全高效地进行锚杆操作，必须制定相应的操作规程。

下面，将介绍一份锚杆操作规程，以保障操作人员的安全性和操作质量。

该操作规程大致包含以下内容：一、锚杆操作前的准备工作1. 检查工作现场，确保周围环境安全稳定，防止发生松动、坍塌等意外情况。

2. 检查锚杆材料的质量和规格，确保符合设计要求。

3. 核对所需工具、设备和配件，并进行充分准备。

二、锚杆的施工过程1. 根据设计要求确定锚杆的数量、位置和长度。

2. 开始施工前，对锚杆孔进行勘查，检查孔道的深度、直径和孔壁质量，并清洁孔道。

3. 按照设计要求选用适当的注浆材料，按比例将其与水混合，确保注浆剂的性能达到要求。

4. 进行锚杆的吊装和定位，保持锚杆与孔壁之间的间隙均匀。

5. 使用盒套将锚杆完全包覆，并将连接部位加固。

6. 进行锚杆的注浆，确保注浆剂充分渗透到孔壁和锚杆之间的间隙中。

7. 控制注浆速度和压力，防止过度注浆导致锚杆和孔壁破坏。

三、锚杆操作后的处理工作1. 锚杆固化后，进行脱模处理，清除多余的注浆剂和盒套。

2. 检查每根锚杆的固定情况，确保其与孔壁之间没有松动或裂缝。

3. 检查注浆剂的固化情况，确认注浆剂已完全固化。

4. 汇报施工情况，填写相应的记录表，包括施工日期、施工人员、施工孔道及注浆剂的质量等。

四、锚杆施工中的安全注意事项1. 在施工现场设置明显的安全警示标志，确保施工区域的安全。

2. 锚杆操作人员应穿戴好安全装备，如安全帽、安全鞋、防护眼镜等。

3. 使用锚杆操作时，不能超过规定的负荷限制，避免超载降低锚杆的使用寿命。

4. 禁止在未固化之前进行移动和堆放工具和设备，防止对锚杆施工产生影响。

5. 施工过程中，应及时清理工地的杂物和垃圾，保持施工环境整洁。

总之，锚杆操作规程的制定和执行对确保施工安全和施工质量起着至关重要的作用。

操作规程要详细明确每个操作步骤，确保操作人员能够正确、规范地执行锚杆施工，从而实现工程的安全和可靠。
