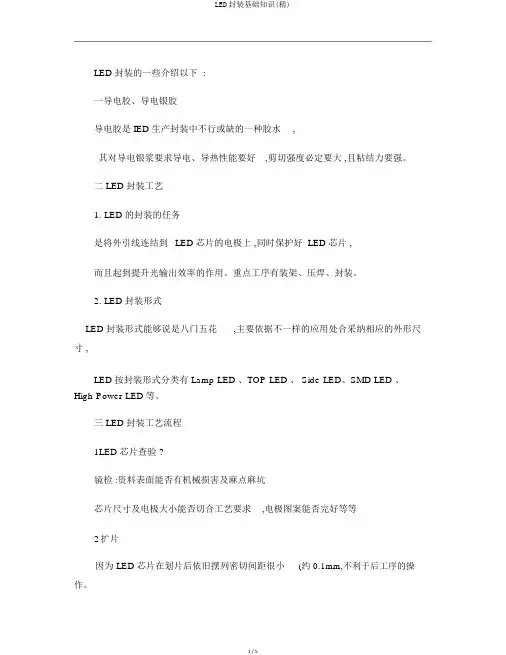

LED 封装的一些介绍以下 :一导电胶、导电银胶导电胶是 IED 生产封装中不行或缺的一种胶水,其对导电银浆要求导电、导热性能要好,剪切强度必定要大 ,且粘结力要强。
二 LED 封装工艺1.LED 的封装的任务是将外引线连结到LED 芯片的电极上 ,同时保护好 LED 芯片 ,而且起到提升光输出效率的作用。
重点工序有装架、压焊、封装。
2.LED 封装形式LED 封装形式能够说是八门五花,主要依据不一样的应用处合采纳相应的外形尺寸 ,LED 按封装形式分类有 Lamp-LED 、TOP-LED 、 Side-LED、SMD-LED 、High-Power-LED 等。
三 LED 封装工艺流程1LED 芯片查验 ?镜检 :资料表面能否有机械损害及麻点麻坑芯片尺寸及电极大小能否切合工艺要求,电极图案能否完好等等2扩片因为 LED 芯片在划片后依旧摆列密切间距很小(约 0.1mm,不利于后工序的操作。
我们采纳扩片机对黏结芯片的膜进行扩充,是 LED 芯片的间距拉伸到约0.6mm。
也能够采纳手工扩充 ,但很简单造成芯片掉落浪费等不良问题。
3点胶在 LED 支架的相应地点点上银胶或绝缘胶。
(关于GaAs、SiC 导电衬底 ,拥有反面电极的红光、黄光、黄绿芯片 ,采纳银胶。
关于蓝宝石绝缘衬底的蓝光、绿光 LED 芯片 ,采纳绝缘胶来固定芯片。
工艺难点在于点胶量的控制,在胶体高度、点胶地点均有详尽的工艺要求。
?因为银胶和绝缘胶在储存和使用均有严格的要求,银胶的醒料、搅拌、使用时间都是工艺上一定注意的事项。
4备胶和点胶相反 ,备胶是用备胶机先把银胶涂在LED 反面电极上 ,而后把背部带银胶的LED 安装在 LED 支架上。
备胶的效率远高于点胶 ,但不是全部产品均合用备胶工艺。
5手工刺片将扩充后 LED 芯片 (备胶或未备胶布置在刺片台的夹具上,LED 支架放在夹具底下 ,在显微镜下用针将LED 芯片一个一个刺到相应的地点上。
LED封装工艺以及各站工艺作用
一、LED封装工艺
LED封装工艺是指将半导体组件和其他电子元件封装在电路板上，并
通过热焊接等连接方式，以保证LED照明产品的稳定性及使用寿命，使LED照明产品可以长期使用。
LED封装工艺包括SMT(表面安装)、COB(芯
片一体化)、DIP(插脚式)以及COF(芯片封装)等。
1.SMT（表面安装）
SMT(Surface Mount Technology，表面安装技术)是一种把电子元件
安装在电路板表面的封装工艺，利用在电路板上已经铺设的焊盘，在电子
元件表面进行锡焊，使锡焊膏与电子元件表面接触，最后用在烙铁驱动焊盘，使之发生热熔态，使锡焊膏固化在电路板和电子元件表面。
2.COB（芯片一体化）
COB(chip on board)是一种将半导体芯片直接固定于绝缘基板上的封
装工艺，采用COB封装技术，可以实现芯片紧凑、体积小、表面安装、高
密度，可以降低电路板侧的体积和重量等，并有利于芯片之间的功能组合。
COB封装技术已成功地应用于LED照明领域，可以使LED的照明效果更好。
3.DIP（插脚式）
DIP(dual in-line package)是一种成对排列的电子元件，它拥有一
定数量的插脚，可以用来连接外部电路，而且DIP元件的尺寸也比较小。
它可以将LED和电阻等元器件封装在一块PCB上，使LED和电子元器件之
间连接牢固稳定，并且可以降低LED的能耗。
led封装概念
LED封装是指将发光二极管芯片与支持电路、散热结构等元件进行组装，并通过封装材料进行密封，以提供保护和散热的过程。
这个过程也被称为LED打包。
封装不仅影响LED的外观和光学性能，还直接影响其使用寿命和可靠性。
LED封装的主要目的是将裸露的芯片封装在有保护功能的封装体中，以延长芯片的使用寿命，并提供良好的散热条件。
常见的LED封装形式包括球形封装、贴片封装、模块封装等。
其中，球形封装是将LED芯片封装在一个球形外壳中，具有较好的光学效果和散热性能；贴片封装是将LED芯片直接粘贴在基板上，并进行导线连接和封装；模块封装则是将多个LED芯片组合在一起，并加入支持电路和散热结构，形成一个模块化的封装。
此外，LED封装技术大都是在分立器件封装技术基础上发展与演变而来的，但却有很大的特殊性。
因为LED封装需要完成输出电信号、保护管芯正常工作以及输出可见光的功能，这既有电参数，又有光参数的设计及技术要求，无法简单地将分立器件的封装用于LED。
在封装过程中，除了封装外壳外，还需要考虑散热、抗静电、防潮等因素。
因此，LED封装是一个涉及多个领域的复杂过程，需要综合考虑材料、工艺、设备等多个方面的因素。
