第4章-土的压缩性

土力学第四章（压缩）第四章：土的压缩及沉降计算名词解释1、压缩系数：土体在侧限条件下孔隙比减少量与竖向压应力增量的比值。

2、压缩指数：在压力较大部分,e-lgp关系接近直线,其斜率称为土的压缩指数。

3、压缩模量：土在侧限条件下竖向压应力与竖向总应变的比值，或称为侧限模量。

4、变形模量：土在无侧限条件下竖向压应力与竖向总应变的比值。

5、体积压缩系数：在单位压应力作用下单位体积的变化量。

6、超固结比：先期固结压力pc与现时的土压力p0的比值。

7、前期固结压力：指土层在历史上曾经受过的最大有效固结压力。

8、最终沉降量：地基变形稳定后基础底面的沉降量。

9、固结：土体在压力作用下，压缩量随时间增长的过程。

10、固结度：在某一固结压力作用下，经过一定时间土体发生固结的程度。

简答1、为什么可以用孔隙比的变化来表示土的压缩性？答：土体压缩的实质是孔隙体积减小的结果，土粒体积保持不变；而孔隙比反映了孔隙的体积和土粒的体积比，因此可以用孔隙比的变化来表示土的压缩性。

2、地基土变形的两个最显著的特征是什么？答：体积变形是由于正应力引起的，只能使土体产生压密，孔隙体积减小，但不会使土体产生破坏；形状变形是由剪应力引起的，在剪应力作用下土颗粒间产生移动，使土体产生剪切破坏。

3、工程中常用的压缩系数和模量是什么？如何判定土的压缩性？答：压缩系数和压缩模量都是变量，为比较土的压缩性高低，工程中常用的压缩系数和压缩模量是压力在100-200kPa下的值。

a v＜0.1MPa-1低压缩性土，0.1MPa-1≤a v＜0.5MPa-1中压缩性土，a v≥0.5MPa-1高压缩性土；Es＜4MPa高压缩性土，4MPa≤Es＜15MPa中压缩性土，Es≥15MPa低压缩性土；4、自重应力在任何情况下都不会引起地基沉降吗？为什么？答：对于正常固结土和超固结土来说，自重应力不会引起地基沉降了，但对于欠固结土（新沉积的土或刚填筑的土）来说，由于现有的固结应力大于先期固结应力，自重应力也会引起地基沉降。

第四章 土的压缩性和地基沉降计算一、名 词 释 义1.角点沉降系数：单位均布矩形荷载在其角点处引起的沉降。

2.地基沉降计算深度：计算地基沉降时，超过基底下一定深度，土的变形可略去不计，该深度称为地基沉降计算深度。

3.压缩性：土在压力作用下体积缩小的特性。

4.固结：土的压缩随时间而增长的过程。

5.压缩曲线：室内土的侧限压缩试验结果，是土的孔隙比与所受压力的关系曲线。

6.压缩系数：反映土在一定压力作用下或在一定压力变化区间其压缩性大小的参数，其值等于e-p曲线上对应一定压力的切线斜率或对应一定压力变化区间的割线斜率。

7.压缩指数：采用半对数直角坐标绘制的p e log −压缩曲线，其后段接近直线，直线的斜率称为土的压缩指数。

8.压缩模量：土在完全侧限条件下的竖向附加压应力与相应的应变增量之比值。

9.变形模量：根据土体在无侧限条件下的应力应变关系得到的参数，定义同弹性模量，但由于变形模量随应力水平而异，加载和卸载时的值不同，故未称作弹性模量，而称为变形模量。

10.地基最终沉降量：地基土层在荷载作用下，达到压缩稳定时地基表面的沉降量。

11.应力比法：地基沉降计算深度取地基附加应力等于自重应力的20%处，在该深度以下如有高压缩性土，则继续向下取至10%处，这种确定沉降计算深度的方法称为应力比法。

12.平均附加应力系数：基底下一定深度范围内附加应力系数的平均值。

13.变形比法：由基底下一定深度处向上取规范规定的计算厚度，若计算厚度土层的压缩量不大于该深度土层总压缩沉降量的2.5%，即可确定该深度为地基沉降计算深度，这种确定地基沉降计算深度的规范方法称为变形比法。

14.前期固结压力：天然土层在历史上所经受过的最大固结压力。

15.正常固结土：历史上所经受过的最大固结压力等于现有覆盖土自重应力的土体。

16.超固结土：土体历史上曾经受过大于现有覆盖土自重应力的前期固结压力的土体。

17.欠固结土：指在目前自重应力下还未达到完全固结的土体，土体实际固结压力小于现有覆盖土自重应力。

第4章土的压缩性及固结理论4.1 学习要求掌握土的压缩性和渗透固结的原理及计算。

4.2 学习要点1. 概述★土的压缩性是指土体在压力作用下体积缩小的特性。

土的压缩是由于土中一部分孔隙水和气体被挤出，土中孔隙体积减小的缘故。

饱和土体完成压缩过程所需的时间与土的透水性有很大的关系。

土的透水性愈强，完成压缩变形所需的时间就愈短。

饱和土的压缩随时间而增长的过程，称为土的固结。

★土的压缩性指标可以采用室内试验或原位测试来测定。

室内试验常用固结试验(又称为室内压缩试验)，原位测试常用现场载荷试验。

2. 土的压缩性★固结试验及压缩性指标(1)固结试验的主要特点1)土样处于完全侧限状态，即土样在压力作用下只能发生竖向压缩，而无侧向变形(土样横截面积不变);土力学与地基基础学习与考试指导·2· 2)土样的排水条件为双面排水，即土样上下表面均可排水。

(2)压缩曲线的绘制方法压缩曲线有两种绘制方法: e-p 曲线(图4-1)和e -lg p 曲线(图4-2)。

前者可用来确定土的压缩系数α和压缩模量Es 等压缩性指标，后者可用来确定土的压缩指数C c 等压缩性指标。

土的压缩曲线愈陡，说明随着压力的增加，土孔隙比的减小愈显著，因而土的压缩性愈高。

(3)土的压缩系数和压缩指数土的压缩系数a (MPa -l )和压缩指数C c 可按下式计算：1221p p e e a --=（4-1） )/lg(lg lg 12211221p p e e p p e e C c -=--= （4-2） 式中 1p ——一般取地基计算深度处土的自重应力σc ；2p ——地基计算深度处的总应力，即自重应力σc 与附加应力σz 之和;e 1、 e 2——分别为e-p 曲线(或e -lg p 曲线)上相应于1p 、2p 的孔第4章 土的压缩性及固结理论 ·3·隙比。

压缩系数(或压缩指数)越大，土的压缩性越高。

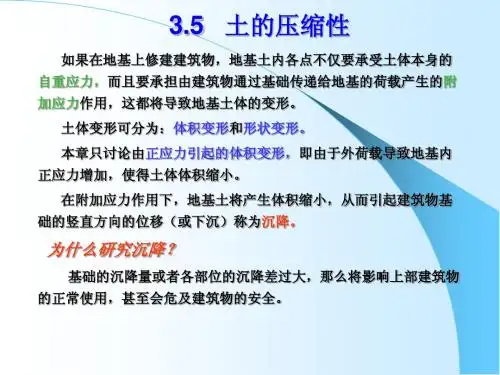

教学内容设计及安排第一节土的压缩性【基本内容】 【工程实例】土体压缩性——土在压力（附加应力或自重应力）作用下体积缩小的特性。

地基土压缩－→地基的沉降 沉降值的大小取决于⎩⎨⎧性、各土层厚度及其压缩地基土层的类型、分布布建筑物荷载的大小和分地基土的压缩实质 减少。

会被压缩，也会被排出部分）；）不变；但会被排出（孔隙水体积（不变；土粒体积（v as V V V V ⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧ω)土的固结——土体在压力作用下其压缩量随时间增长的过程。

【讨论】土体固结时间长短与哪些因素有关？一、侧限压缩试验及e －p 曲线1．侧限压缩试验（固结试验）侧限——限制土样侧向变形，通过金属环刀来实现。

试验目的——研究测定试样在侧限与轴向排水条件下的变形和压力，或孔隙比和压力的关系，变形和时间的关系，以便计算土的各项压缩指标。

试验设备——固结仪。

2．e －p 曲线要绘制e －p 曲线，就必须求出各级压力作用下的孔隙比——e 。

如何求e ？看示意图：设试样截面积为A ，压缩前孔隙体积为V v0，土粒体积为V S0，土样高度为H 0，孔隙比为e 0（已测出）。

压缩稳定后的孔隙体积为V v ，土粒体积为V S ，土样高度为H 1，孔隙比为e ，S 为某级压力下样式高度变化（用测力计测出），cm 。

依侧限压缩试验原理可知：土样压缩前后试样截面积A 不变，V S0＝V S1，则有：)1(000e H Se e +-= 利用上式计算各级荷载P 作用下达到的稳定孔隙比e ，可绘制如图3-2所示的e －p 曲线，该曲线亦被称为压缩曲线。

常规试验中，一般按P =50kPa 、100 kPa 、200 kPa 、400 kPa 四级加荷，测定各级压力下的稳定变形量S ，然后由式（3-2）计算相应的孔隙比e 。

压缩曲线⎪⎩⎪⎨⎧—压缩性低。

—平缓著。

土的孔隙比减少得愈显量作用下，—说明在相同的压力增—越陡二、压缩性指标1．压缩系数 dpde-=α α——压缩系数，MP a －1，负号表e 随P 的增长而减小。

第四章土的压缩性与基础的沉降【例4-1】有一矩形基础放置在均质粘性土层上,如图所示。

基础长度l=10m，宽度b=5m，埋置深度d=1.5m，其上作用着中心荷载P=10000kN。

地基土的天然湿重度为20kN/m3，土的压缩曲线如图所示。

若地下水位距基底2.5m，试求基础中心点的沉降量。

【解题思路】本例题是典型的利用现有地基沉降量计算规范法计算建筑物地基沉降的算例，在计算中主要把握好规范法计算各个步骤，计算公式应用正确。

具体步骤可以见教材说明。

【解答】（1）基底附加压力由l/b=10/5=2<10可知，属于空间问题，且为中心荷载，所以基底压力为基底净压力为（2）对地基分层因为是均质土，且地下水位在基底以下2.5m处，取分层厚度H i=2.5m。

（3）各分界层面的自重应力计算（注意：从地面算起）根据分界层面上自重应力，绘制自重应力分布曲线，如图所示。

（4）各分界层面的附加应力计算该基础为矩形，属空间问题，故应用“角点法”求解。

为此，通过中心点将基底划分为4块相等的计算面积，每块的长度l1=5m，宽度b1=2.5m。

中心点正好在4块计算面积的公共角点上，该点下任意深度z i处的附加应力为任一分块在该处引起的附加应力的4倍，计算结果如下表所示。

附加应力计算成果表位置z i z i/b l/b Kc00020.25001701 2.5 1.020.19991362 5.0 2.020.12028237.5 3.020.073250410.0 4.020.047432512.5 5.020.032822根据分界层面上附加应力，绘制附加应力分布曲线，如图所示。

（5）确定压缩层厚度从计算结果可知，在第4点处有，所以，取压缩层厚度为10m 。

（6）计算各分层的平均自重应力和平均附加应力 （7）初始孔隙比和压缩稳定后的孔隙比层 次平均自重应力（kPa）平均附加应力（kPa ）加荷后总的应力（kPa ） 初始孔隙比压缩稳定后的孔隙比Ⅰ551532080.9350.870Ⅱ941092030.9150.870Ⅲ 122 66 188 0.895 0.875 Ⅳ150411910.8850.873（8）计算地基的沉降量分别计算各分层的沉降量，然后累加即地基最终沉降量【例4-2】柱荷载F=1190kN ，基础埋深d=1.5m ，基础底面尺寸l×b＝4m×2m；地基土层如图所示，试用《地基规范》方法计算该基础的最终沉降量。
