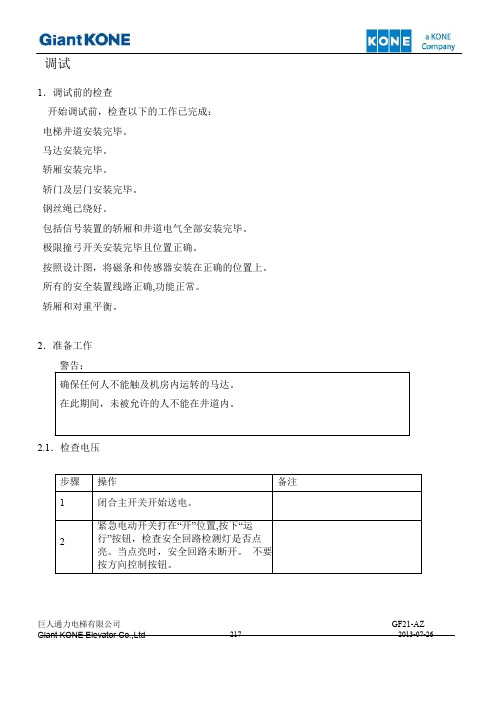

巨人通力GF21 载货电梯电气调试

巨人通力电梯调试资料E1故障历史记录显示最近的故障情况E2清除故障记录重置故障记录，清除内存菜单子菜单功能注d驱动故障参看故障代码表菜单子菜单功能注代码含义(斜体表示默认侄)必备11主楼层选择主楼层(1)楼层号12控制方式集选方式选择：1=SBC单按钮控制：2=DC下集选：3=FC 全集选：4=PB按钮控制门系统110开门时间相应普通楼层的内指信号时，从门完全打开至开始关门时的时间(5S)单位秒(1--60)111重新开门时间重开门后，从门完全打开至重新开始关门的时间(20)单位0.1秒(1—99)112激活ADO激活提前开门功能0=关闭：1=激活113强迫关门如果在一段选定的时间内关门受阻，门将以较慢的速度响蜂鸣关门，此时，只有关门力限制器起作用，强迫关门持续到关门结束，0=关闭;1=有效;2=NUD114强迫关门时间限制设置开始强迫关门的时间(20)单位秒(1--60)115新内指登记快速关门开门或门已打开时，按下按钮可以缩短开门时间单位0。

1秒。

0=无该功能(0-99)116光眼延时设置光眼被挡到重新关门的时间(0-99)20单位0。

1秒。

=无该功能(0-99)117光眼正常快速关门设置光眼正常后快速关门0=无1=有118禁止同时开门A门和B门的开门及同时开门功能1=A门优先;2=B 门优先3=同时119对穿门轿厢选用对穿门轿厢0=一个门;1=对穿门120门终鸣器为盲人选择门终鸣器0=关;1=门完全打开时响121延长开门时间LCECOS的输入XC(34：E)的类型0=按钮(DOEB);1=开关带蜂鸣器(DOES);2=开关不带蜂鸣器(DOES);122DOP类型选择DOP类型0=none;1=DOP CS泊梯130泊梯楼层如1-33=2(群组泊梯)1#梯此菜单选择的楼层是第一泊梯楼层(PAM)2#梯此菜单选择的楼层是第二泊梯楼层(PAS)3#梯此菜单应0，0=0FF，nn=楼层号131泊梯时开门泊梯时A门与B门的开关情况0=关，1=A门优先，2=B 门优先，3=AB门同时开132泊梯时间选择电梯在开始泊梯前的空闲时间(30)(1-99)秒133泊梯模式选择单台或群组泊梯0=关，1=单梯，2=群组泊梯134自动从特定楼层派遣电梯空闲电梯将离开此楼层(ADF)功能0=关，nn=指定楼层135自动返回特定楼层(ADF)功能将电梯开往此楼层0=回主楼层，nn=指定楼层内指140允许反向内选允许登陆与电梯运行方向相反的内指信号，一旦停梯使这些信号开始响应0=关，1=开，141错误内选删除电梯连续完成两个内指而无人出入轿厢的情况下删除所有内指信号0=关，1=开142内选登记蜂鸣器当内选按亮(登记)时发出一短促声音0=关，1=开143忽略新外呼为响应运时的外呼而忽略新外呼0=关，1=开144司机模式选择0：标准1：ATS HK/ 2：ATS CS145锁的类型(楼层进出控制)指定LCEOPT的锁输入信号-锁-的用法0=关，1：锁内选，2：锁外呼，3：锁内选和外呼146优先下呼1。

巨人通力电梯调试要点巨人通力电梯调试要点参数出厂值功能描述1—1 1 与锁梯层一致1—2 6 全集选带运行箭头设61—10 5 开门保持时间（可根据现场情况设定）1—12 0 选择ADO/ACL带提前开门设4，不带提前开门设0 1—13 0 强制关门1—18 1 单开门设1，贯通门设31—23 1 前门类型（所有电梯必须设为1）1—24 0 后门类型，有后门时设11—30 1 泊梯层，和基站设为一致1—32 99 泊梯时间1—33 1 泊梯模式1—41 用按钮错误消时设submenu1-submenu2-1用防捣乱功能时设submenu1-1submenu2-1关闭此功能两个都设0 1—42 1 内召注册时蜂鸣1—43 0 外召忽略允许1—44 0 有司机功能时设4，无司机功能设01—50 1 在并联或群控时电梯号码，并联时主梯设1副梯设2，群控时按接线设置1，2，3………..无并联设1 1—51 33 并联和群控时设置，1号梯设33，2号梯设34以此类推多一台梯向上加11—53 2 重开门类型，重开门一次设1，重开门数次设21—54 1 最底层，修改后必须重新进行井道自学习（并联和群控的最底楼不一致时设置）1—56 8 群组容量，两台并联设2，群控时根据实际群控台数设置，无并联设81—60 1 消防返回层，和消防层设为一致1—61 11 消防区域码，有消防设11，无消防设01—62 0 消防功能，有消防设1，无消防设01—71 3 检修驱动极限，须设为31—72 1 锁梯返回层，和基站设为一致1—79 0 锁梯时轿厢照明状态，关闭设0，不关闭设11—83 1 超载闪烁信号，不闪烁设0，闪烁设11—92 1 风扇类型（1为自动且带开关，0为自动）1—93 0 COP不可选择，单开门设0，贯通门设11—94 7 到站钟1—98 1 照明类型（1为自动且带开关，0为自动）6—1 11 驱动类型6—2 1 井道类型（只能设1）6—17 1 自学习前设1，自学习完成后设为06—20 -- 77N位置，5-5-1做完后把77N的距离安装成和此值加2CM一样（安装完后将电梯开到顶层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—21 -- 77U位置，5-5-1做完后把77U的距离安装成和此值加2CM一样（安装完后将电梯开到底层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—26 0.3 爬行时间5-5-1学习前设0.3。

货梯一体机控制柜调试参数表G8000003-CS/A编制: 校对:标准化: 批准:巨人通力电梯有限公司Giant KONE Elevator Co.r Ltd.20M年04月版本记录1用户界面操作说明E1板载操作界面I1. 1. I板载操作界面I1.1.2显示状态说明 11.2LCD手持操作鬆I1.2.1LCD手持操作歸酿示界面 21.2.2LCD手持操作器按键功能 21.2.3操作实例31.2. 3.1上电至电梯状态显示的操作31.2. 3.2功能状态切换51.2. 3.3査看监视状态方詰 61.2. 3. 4设置参数方法 61.2. 3. 5呼梯功能 B 2慢车调试2,1上电前检査92.2参数设置92,3电机调谐10 3快车调试3.1井道自学习113.2楼层显示设置113.3平层精度调整II3.4舒适感调试113.4. 1起动舒适感调试113. 4. 1. 1谒整零伺服PTD参数和励礎时间改善舒适感113. 4.1.2调整起劫时序改善舒适感123, 4.2运行过程中舒适感调试123, 4. 3停牢舒适感调试133. 4.4电梯运行曲线调整14 附录1功能参数表16 附录2故障代码及处理方案22G8000003-CS/A共小页第1页图L2貨样一体机1用户界面操作说明 1.1板载操作界面1.1.1板载操作器板载搠作界而由七段码显示器及按键组成°外祝如下图1. I 所示-图1」1.2 LCD 手持操作器LU ）手持操作器由LCD 液晶捉示器和薄膜按健I 虾部分组成,手持操作器的外观如下图1. £所示,货样一体机控制拒调试参数表G 8000003 <S/A 共26页第之页1.2.1 LCD手持操作器显示界面1,2. 2 LCD手持操作器按键功能G800Q003-CS/A负暢一体机1.2.3操作实例1.2.3. 1上电至电操状态显示状态的操作当将手持操作器和主板接通之后，披瞪如下的步骤可以进入查看电梯运行状态;电梆法志显示其中，密码登录的界面操作挙例如下：（密码以初始密码1234为例）货梯一体机控制柜调试参数表G8000003-CS/A 共26页第4页顾序 按纏 操作器的显示上电凿码登录Enter密码賢录'□密码登录密码登衆B34按2y ；密码登录■ 234密码登录OOOOOSS= (WOiM[门顿闭台鼓i 次密码.说咬鬱码登录[1234说明密■始入完単和录成功,进入电崩状态显示界而货梯…体机GB000003-CS/A控搦相调试參数表共26页郊5页1.2. 3. 2功能状态切换在非故障充询页而状态下，按下F1攏可回到电梯状态曇示界而，按照如下流程图进行功能选热1.2. 3. 3査看监视状态方法1.2, 3.4设置養数方法黄様一体机碧宣車泪试参数表GB000003-CS/A 共26页第7页-现翳垣参数分类调试操作参数分类爲蠶羸参数按键以实现功能选择进入二级菜刑参数分类参散汇总控制参数复位_…签艶箜__F0= 0.550m/s2 「如速度斜宰』F1 0.550^2，诚速度斜率FI1 巳3预设总层数查呑F参数的債可査看上1个参麹可直看上10个参:故__箜塹匚虹FU = £.预设总层数 ,___婪艶凰__=_ 下ii=E、顼设总层数 , _―鹭塾眞____FU = |2.预毁总层皴, ____经翌―_ pH = m,預设总层敎，參数査看状态按ENTER諷进入編国状态.可以修改卷妝向上数字加I向下数字滅1向左移动到参数克位向右移动丑參数低位1-2. 3.5呼梯功能该功能可以监初到哪些楼层已登记指令，那些楼层的外呼已登记；还可以通过该界而直接在手持操作器中登记指令和召唤，只有在非检修状态才能登记召唤/指令。

巨人通力电梯调试要点参数出厂值功能描述1—1 1 与锁梯层一致1—2 6 全集选带运行箭头设61—10 5 开门保持时间〔可根据现场情况设定〕1—12 0 选择ADO/ACL带提前开门设4，不带提前开门设01—13 0 强制关门1—18 1 单开门设1，贯穿门设31—23 1 前门类型〔所有电梯必须设为1〕1—24 0 后门类型，有后门时设11—30 1 泊梯层，和基站设为一致1—32 99 泊梯时间1—33 1 泊梯模式1—41 用按钮错误消时设submenu1-0 submenu2-1用防捣乱功能时设submenu1-1 submenu2-1关闭此功能两个都设01—42 1 召注册时蜂鸣1—43 0 外召忽略允许1—44 0 有司机功能时设4，无司机功能设01—50 1 在并联或群控时电梯，并联时主梯设1副梯设2，群控时按接线设置1，2， 3………..无并联设11—51 33 并联和群控时设置，1号梯设33，2号梯设34以此类推多一台梯向上加11—53 2 重开门类型，重开门一次设1，重开门数次设21—54 1 最底层，修改后必须重新进展井道自学习〔并联和群控的最底楼不一致时设置〕1—56 8 群组容量，两台并联设2，群控时根据实际群控台数设置，无并联设81—60 1 消防返回层，和消防层设为一致1—61 11 消防区域码，有消防设11，无消防设01—62 0 消防功能，有消防设1，无消防设01—71 3 检修驱动极限，须设为31—72 1 锁梯返回层，和基站设为一致1—79 0 锁梯时轿厢照明状态，关闭设0，不关闭设11—83 1 超载闪烁信号，不闪烁设0，闪烁设11—92 1 风扇类型〔1为自动且带开关，0为自动〕1—93 0 COP不可选择，单开门设0，贯穿门设11—94 7 到站钟1—98 1 照明类型〔1为自动且带开关，0为自动〕6—1 11 驱动类型6—2 1 井道类型〔只能设1〕6—17 1 自学习前设1，自学习完成后设为06—20 -- 77N位置，5-5-1做完后把77N的距离安装成和此值加2CM一样〔安装完后将电梯开到顶层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长〕6—21 -- 77U位置，5-5-1做完后把77U的距离安装成和此值加2CM一样〔安装完后将电梯开到底层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长〕6—26 0.3 爬行时间5-5-1学习前设0.3。

E1 故障历史记录显示最近的故障情况E2 清除故障记录重置故障记录，清除内存菜单子菜单功能注d 驱动故障参看故障代码表菜单子菜单功能注代码含义(斜体表示默认值)必备1-1 主楼层选择主楼层(1)楼层号1-2 控制方式集选方式选择：1=SBC 单按钮控制：2=DC 下集选：3=FC 全集选：4=PB 按钮控制门系统1-10 开门时间相应普通楼层的内指信号时，从门完全打开至开始关门时的时间(5S)单位秒(1--60)1-11 重新开门时间重开门后，从门完全打开至重新开始关门的时间(20)单位0.1 秒(1—99)1-12 激活ADO 激活提前开门功能0=关闭：1=激活1-13 强迫关门如果在一段选定的时间内关门受阻，门将以较慢的速度响蜂鸣关门，此时，只有关门力限制器起作用，强迫关门持续到关门结束，0=关闭;1=有效;2=NUD1-14 强迫关门时间限制设置开始强迫关门的时间(20)单位秒(1--60)1-15 新内指登记快速关门开门或门已打开时，按下按钮可以缩短开门时间单位0.1 秒。

0=无该功能(0-99)1-16 光眼延时设置光眼被挡到重新关门的时间(0-99)20 单位0.1 秒。

0=无该功能(0-99)1-17 光眼正常快速关门设置光眼正常后快速关门0=无1=有1-18 禁止同时开门A 门和B 门的开门及同时开门功能1=A 门优先;2=B门优先3=同时1-19 对穿门轿厢选用对穿门轿厢0=一个门;1=对穿门1-20 门终鸣器为盲人选择门终鸣器0=关;1=门完全打开时响1-21 延长开门时间LCECOS 的输入XC(34：E)的类型0=按钮(DOEB);1=开关带蜂鸣器(DOES);2=开关不带蜂鸣器(DOES);1-22 DOP 类型选择DOP 类型0=none;1=DOP CS泊梯1-30 泊梯楼层如1-33=2(群组泊梯)1#梯此菜单选择的楼层是第一泊梯楼层(PAM)2#梯此菜单选择的楼层是第二泊梯楼层(PAS)3#梯此菜单应0，0=0FF，nn=楼层号1-31 泊梯时开门泊梯时A 门与B 门的开关情况0=关，1=A 门优先，2=B门优先，3=AB 门同时开1-32 泊梯时间选择电梯在开始泊梯前的空闲时间(30)(1-99)秒1-33 泊梯模式选择单台或群组泊梯0=关，1=单梯，2=群组泊梯1-34 自动从特定楼层派遣电梯空闲电梯将离开此楼层(ADF)功能0=关，nn=指定楼层1-35 自动返回特定楼层(ADF)功能将电梯开往此楼层0=回主楼层，nn=指定楼层内指1-40 允许反向内选允许登陆与电梯运行方向相反的内指信号，一旦停梯使这些信号开始响应0=关，1=开，1-41 错误内选删除电梯连续完成两个内指而无人出入轿厢的情况下删除所有内指信号0=关，1=开1-42 内选登记蜂鸣器当内选按亮(登记)时发出一短促声音0=关，1=开1-43 忽略新外呼为响应运时的外呼而忽略新外呼0=关，1=开1-44 司机模式选择0：标准1：ATS HK/ 2：ATS CS1-45 锁的类型(楼层进出控制)指定LCEOPT 的锁输入信号-锁-的用法0=关，1：锁内选，2：锁外呼，3：锁内选和外呼1-46 优先下呼1。

E1 故障历史记录显示最近的故障情况E2 清除故障记录重置故障记录,清除内存菜单子菜单功能注d 驱动故障参看故障代码表菜单子菜单功能注代码含义(斜体表示默认值必备1-1 主楼层选择主楼层(1楼层号1-2 控制方式集选方式选择:1=SBC 单按钮控制:2=DC 下集选:3=FC 全集选:4=PB 按钮控制门系统1-10 开门时间相应普通楼层的内指信号时,从门完全打开至开始关门时的时间(5S单位秒(1--601-11 重新开门时间重开门后,从门完全打开至重新开始关门的时间(20单位0.1 秒(1—991-12 激活ADO 激活提前开门功能0=关闭:1=激活1-13 强迫关门如果在一段选定的时间内关门受阻,门将以较慢的速度响蜂鸣关门,此时,只有关门力限制器起作用,强迫关门持续到关门结束,0=关闭;1=有效;2=NUD1-14 强迫关门时间限制设置开始强迫关门的时间(20单位秒(1--601-15 新内指登记快速关门开门或门已打开时,按下按钮可以缩短开门时间单位0.1 秒。

0=无该功能(0-991-16 光眼延时设置光眼被挡到重新关门的时间(0-9920 单位0.1 秒。

0=无该功能(0-991-17 光眼正常快速关门设置光眼正常后快速关门0=无1=有1-18 禁止同时开门A 门和B 门的开门及同时开门功能1=A 门优先;2=B门优先3=同时1-19 对穿门轿厢选用对穿门轿厢0=一个门;1=对穿门1-20 门终鸣器为盲人选择门终鸣器0=关;1=门完全打开时响1-21 延长开门时间LCECOS 的输入XC(34:E的类型0=按钮(DOEB;1=开关带蜂鸣器(DOES;2=开关不带蜂鸣器(DOES;1-22 DOP 类型选择DOP 类型0=none;1=DOP CS泊梯1-30 泊梯楼层如1-33=2(群组泊梯1#梯此菜单选择的楼层是第一泊梯楼层(PAM2#梯此菜单选择的楼层是第二泊梯楼层(PAS3#梯此菜单应0,0=0FF,nn=楼层号1-31 泊梯时开门泊梯时A 门与B 门的开关情况0=关,1=A 门优先,2=B门优先,3=AB 门同时开1-32 泊梯时间选择电梯在开始泊梯前的空闲时间(30(1-99秒1-33 泊梯模式选择单台或群组泊梯0=关,1=单梯,2=群组泊梯1-34 自动从特定楼层派遣电梯空闲电梯将离开此楼层(ADF功能0=关,nn=指定楼层1-35 自动返回特定楼层(ADF功能将电梯开往此楼层0=回主楼层,nn=指定楼层内指1-40 允许反向内选允许登陆与电梯运行方向相反的内指信号,一旦停梯使这些信号开始响应0=关,1=开,1-41 错误内选删除电梯连续完成两个内指而无人出入轿厢的情况下删除所有内指信号0=关,1=开1-42 内选登记蜂鸣器当内选按亮(登记时发出一短促声音0=关,1=开1-43 忽略新外呼为响应运时的外呼而忽略新外呼0=关,1=开1-44 司机模式选择0:标准1:ATS HK/ 2:ATS CS1-45 锁的类型(楼层进出控制指定LCEOPT 的锁输入信号-锁-的用法0=关,1:锁内选,2:锁外呼, 3:锁内选和外呼1-46 优先下呼1。

巨人通力电梯调试要点参数出厂值功能描述1—1 1 与锁梯层一致1—2 6 全集选带运行箭头设61—10 5 开门保持时间（可根据现场情况设定)1-12 0 选择ADO/ACL带提前开门设4，不带提前开门设01-13 0 强制关门1—18 1 单开门设1，贯通门设31—23 1 前门类型(所有电梯必须设为1）1—24 0 后门类型，有后门时设11-30 1 泊梯层，和基站设为一致1-32 99 泊梯时间1—33 1 泊梯模式1—41 用按钮错误消时设submenu1-0 submenu2-1用防捣乱功能时设submenu1—1 submenu2—1关闭此功能两个都设01—42 1 内召注册时蜂鸣1—43 0 外召忽略允许1—44 0 有司机功能时设4,无司机功能设01—50 1 在并联或群控时电梯号码，并联时主梯设1副梯设2，群控时按接线设置1，2，3………..无并联设11—51 33 并联和群控时设置,1号梯设33,2号梯设34以此类推多一台梯向上加11—53 2 重开门类型,重开门一次设1，重开门数次设21—54 1 最底层，修改后必须重新进行井道自学习(并联和群控的最底楼不一致时设置)1—56 8 群组容量，两台并联设2，群控时根据实际群控台数设置，无并联设81—60 1 消防返回层，和消防层设为一致1—61 11 消防区域码，有消防设11，无消防设01—62 0 消防功能,有消防设1，无消防设01-71 3 检修驱动极限，须设为31-72 1 锁梯返回层，和基站设为一致1-79 0 锁梯时轿厢照明状态,关闭设0，不关闭设11—83 1 超载闪烁信号，不闪烁设0,闪烁设11—92 1 风扇类型（1为自动且带开关，0为自动）1—93 0 COP不可选择，单开门设0,贯通门设11—94 7 到站钟1—98 1 照明类型(1为自动且带开关,0为自动）6—1 11 驱动类型6—2 1 井道类型(只能设1)6-17 1 自学习前设1，自学习完成后设为06—20 -—77N位置，5—5-1做完后把77N的距离安装成和此值加2CM一样（安装完后将电梯开到顶层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—21 -—77U位置，5—5-1做完后把77U的距离安装成和此值加2CM一样(安装完后将电梯开到底层将6—12设为1来试验是否会冲层,如冲层还应将此距离拉长）6—26 0。

巨人通力电梯调试要点参数出厂值功能描述1—1 1 与锁梯层一致1—2 6 全集选带运行箭头设61—10 5 开门保持时间（可根据现场情况设定）1—12 0 选择ADO/ACL带提前开门设4，不带提前开门设0 1—13 0 强制关门1—18 1 单开门设1，贯通门设31—23 1 前门类型（所有电梯必须设为1）1—24 0 后门类型，有后门时设11—30 1 泊梯层，和基站设为一致1—32 99 泊梯时间1—33 1 泊梯模式1—41 用按钮错误消时设submenu1-0 submenu2-1用防捣乱功能时设submenu1-1 submenu2-1关闭此功能两个都设01—42 1 内召注册时蜂鸣1—43 0 外召忽略允许1—44 0 有司机功能时设4，无司机功能设01—50 1 在并联或群控时电梯号码，并联时主梯设1副梯设2，群控时按接线设置1，2，3………..无并联设11—51 33 并联和群控时设置，1号梯设33，2号梯设34以此类推多一台梯向上加11—53 2 重开门类型，重开门一次设1，重开门数次设21—54 1 最底层，修改后必须重新进行井道自学习（并联和群控的最底楼不一致时设置）1—56 8 群组容量，两台并联设2，群控时根据实际群控台数设置，无并联设81—60 1 消防返回层，和消防层设为一致1—61 11 消防区域码，有消防设11，无消防设01—62 0 消防功能，有消防设1，无消防设01—71 3 检修驱动极限，须设为31—72 1 锁梯返回层，和基站设为一致1—79 0 锁梯时轿厢照明状态，关闭设0，不关闭设11—83 1 超载闪烁信号，不闪烁设0，闪烁设11—92 1 风扇类型（1为自动且带开关，0为自动）1—93 0 COP不可选择，单开门设0，贯通门设11—94 7 到站钟1—98 1 照明类型（1为自动且带开关，0为自动）6—1 11 驱动类型6—2 1 井道类型（只能设1）6—17 1 自学习前设1，自学习完成后设为06—20 -- 77N位置，5-5-1做完后把77N的距离安装成和此值加2CM一样（安装完后将电梯开到顶层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—21 -- 77U位置，5-5-1做完后把77U的距离安装成和此值加2CM一样（安装完后将电梯开到底层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—26 0.3 爬行时间5-5-1学习前设0.3。

巨人通力电梯调试要点集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）巨人通力电梯调试要点参数出厂值功能描述1—1 1 与锁梯层一致1—2 6 全集选带运行箭头设61—10 5 开门保持时间（可根据现场情况设定）1—12 0 选择ADO/ACL带提前开门设4，不带提前开门设01—13 0 强制关门1—18 1 单开门设1，贯通门设31—23 1 前门类型（所有电梯必须设为1）1—24 0 后门类型，有后门时设11—30 1 泊梯层，和基站设为一致1—32 99 泊梯时间1—33 1 泊梯模式1—41 用按钮错误消时设submenu1-0 submenu2-1用防捣乱功能时设submenu1-1submenu2-1关闭此功能两个都设01—42 1 内召注册时蜂鸣1—43 0 外召忽略允许1—44 0 有司机功能时设4，无司机功能设01—50 1 在并联或群控时电梯号码，并联时主梯设1副梯设2，群控时按接线设置1，2， 3………..无并联设11—51 33 并联和群控时设置，1号梯设33，2号梯设34以此类推多一台梯向上加1 1—53 2 重开门类型，重开门一次设1，重开门数次设21—54 1 最底层，修改后必须重新进行井道自学习（并联和群控的最底楼不一致时设置）1—56 8 群组容量，两台并联设2，群控时根据实际群控台数设置，无并联设81—60 1 消防返回层，和消防层设为一致1—61 11 消防区域码，有消防设11，无消防设01—62 0 消防功能，有消防设1，无消防设01—71 3 检修驱动极限，须设为31—72 1 锁梯返回层，和基站设为一致1—79 0 锁梯时轿厢照明状态，关闭设0，不关闭设11—83 1 超载闪烁信号，不闪烁设0，闪烁设11—92 1 风扇类型（1为自动且带开关，0为自动）1—93 0 COP不可选择，单开门设0，贯通门设11—94 7 到站钟1—98 1 照明类型（1为自动且带开关，0为自动）6—1 11 驱动类型6—2 1 井道类型（只能设1）6—17 1 自学习前设1，自学习完成后设为0 6—20 -- 77N位置，5-5-1做完后把77N的距离安装成和此值加2CM一样（安装完后将电梯开到顶层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—21 -- 77U位置，5-5-1做完后把77U的距离安装成和此值加2CM一样（安装完后将电梯开到底层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—26 0.3 爬行时间5-5-1学习前设0.3。

精心整理参数出厂值功能描述 1—11与锁梯层一致1—26全集选带运行箭头设61—105开门保持时间（可根据现场情况设定）1—120选择ADO/ACL 带提前开门设4，不带提前开门设0 1—130强制关门1—181单开门设1，贯通门设31—2311—2401—3011—32991—3311—411—4211—4301—4401—501 1 1—51331—5321—5411—5681—6011—61111—6201—7131—7211—7901—8311—9211—1—9471—981照明类型（1为自动且带开关，0为自动） 6—111驱动类型6—21井道类型（只能设1）6—171自学习前设1，自学习完成后设为06—20--77N 位置，5-5-1做完后把77N 的距离安装成和此值加2CM 一样（安装完后将电梯开到顶层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—21--77U 位置，5-5-1做完后把77U 的距离安装成和此值加2CM 一样（安装完后将电梯开到底层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—260.3爬行时间5-5-1学习前设0.3。

5-5-1学习完后设1-1.5之间 6—281.7高速比例因素（在最短层站跑高速时变频器反馈速度稳住不足3秒钟时加大该参数来让其多一层站跑高速）6—341.7中速比例因素，当单层跑检修速度时将此值适当减小6—61调试完毕后将此参数的值减小50（防止电梯在楼层中间出现0001故障）7—5门锁防短接都要设为1submenu1-1submenu2-17—90门方向改变时间7—800蜂鸣器音量7—810主站蜂鸣器音量7—841轿厢位置控制，显示当前位置7—971OSSLCN功能锁梯后返回基站厅外召无显示其它没列出来的参数请不要修改！！！！OkK1.2./额定电3减速比（曳引轮直径（Pulleydiameter）核对电机名牌最大转速范围(Fullscalespeed)与额定速度一样5.多段速参数（TRAVEL/Speedprofile）Multispeed030mm/s（再平层速度）Multispeed150mm/s（爬行速度）Multispeed2按电梯参数（额定速度）Multispeed30Multispeed4按电梯参数（中速）Multi speed 5 300mm/s（检修速度） 6.斜坡曲线参数（TRA VEL / Ramp profile）初始急加速（MR0 acc ini jerk） 580mm/s3 加速度（MR0 acceleration） 680mm/s2 末端急加速(MR0 acc end jerk) 680mm/s3 初始急减速（MR0 dec ini jerk） 580mm/s3 减速度（MR0 deceleration） 680mm/s2 末端急减速（MR0 dec eng jerk0） 780mm/s3 结束时减速度（MR0 end decel） 50mm/s2 初始急加速(MR1 acc ini jetk) 680mm/s3 加速度(MR1 acceleration) 780mm/s2 末端急加速(MR1 acc end jerk) 780mm/s3 初始急减速(MR1 dec ini jerk) 680mm/s3 减速度(MR1 deceleration) 780mm/s2 末端急减速(MR1 dec end jerk) 880mm/s3 结束时减速度(MR1 end decal) 150mm/s2 7.电梯时序参数9.SpdP1 gain % 10%Spdl1 gain % 1%SpdP2 gain % 20%Spdl2 gain % 1%SpdP3gain%30%SpdI3gain%1%Spd0enable2(Enbleasstart)Spd0Pgain%40%Spd0Igain%50%SfbkderenableDisabled滤波时间（Propfilter）4ms11.TRA VEL/Rampsetpoint/Ramprefsrc/RamprefinvsrcDI212.I/OCONFIG/Digitaloutputs/Stddigitalouts/Stddigoutsrc数字输出2（DO2src）DriveOK13.I/OCONFIG/Digitaloutputs/Stddigitalouts/StddigoutcfgDO2inversionInversion14.I/OCONFIG/Bits->Word/Bits->Word0srcWordB0srcDI4WordB1srcDI5WordB2srcDI615.ALARMCONFIG/Undervoltage)再开2.Landingcalllimitnoentry本梯应召条件有1个外招本梯就启动Priorityspecialfixed高级优先固定Sp2/3whileinspoff检修时sp2/3群控接口关*Algorithmwaitingtimeoriented群控算法侯梯时间最少。

精心整理参数出厂值功能描述 1—11与锁梯层一致1—26全集选带运行箭头设61—105开门保持时间（可根据现场情况设定）1—120选择ADO/ACL 带提前开门设4，不带提前开门设0 1—130强制关门1—181单开门设1，贯通门设31—2311—2401—3011—32991—3311—411—4211—4301—4401—501 1 1—51331—5321—5411—5681—6011—61111—6201—7131—7211—7901—8311—9211—1—9471—981照明类型（1为自动且带开关，0为自动） 6—111驱动类型6—21井道类型（只能设1）6—171自学习前设1，自学习完成后设为06—20--77N 位置，5-5-1做完后把77N 的距离安装成和此值加2CM 一样（安装完后将电梯开到顶层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—21--77U 位置，5-5-1做完后把77U 的距离安装成和此值加2CM 一样（安装完后将电梯开到底层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—260.3爬行时间5-5-1学习前设0.3。

5-5-1学习完后设1-1.5之间 6—281.7高速比例因素（在最短层站跑高速时变频器反馈速度稳住不足3秒钟时加大该参数来让其多一层站跑高速）6—341.7中速比例因素，当单层跑检修速度时将此值适当减小6—61调试完毕后将此参数的值减小50（防止电梯在楼层中间出现0001故障）7—5门锁防短接都要设为1submenu1-1submenu2-17—90门方向改变时间7—800蜂鸣器音量7—810主站蜂鸣器音量7—841轿厢位置控制，显示当前位置7—971OSSLCN功能锁梯后返回基站厅外召无显示其它没列出来的参数请不要修改！！！！OkK1.2./额定电3减速比（曳引轮直径（Pulleydiameter）核对电机名牌最大转速范围(Fullscalespeed)与额定速度一样5.多段速参数（TRAVEL/Speedprofile）Multispeed030mm/s（再平层速度）Multispeed150mm/s（爬行速度）Multispeed2按电梯参数（额定速度）Multispeed30Multispeed4按电梯参数（中速）Multi speed 5 300mm/s（检修速度） 6.斜坡曲线参数（TRA VEL / Ramp profile）初始急加速（MR0 acc ini jerk） 580mm/s3 加速度（MR0 acceleration） 680mm/s2 末端急加速(MR0 acc end jerk) 680mm/s3 初始急减速（MR0 dec ini jerk） 580mm/s3 减速度（MR0 deceleration） 680mm/s2 末端急减速（MR0 dec eng jerk0） 780mm/s3 结束时减速度（MR0 end decel） 50mm/s2 初始急加速(MR1 acc ini jetk) 680mm/s3 加速度(MR1 acceleration) 780mm/s2 末端急加速(MR1 acc end jerk) 780mm/s3 初始急减速(MR1 dec ini jerk) 680mm/s3 减速度(MR1 deceleration) 780mm/s2 末端急减速(MR1 dec end jerk) 880mm/s3 结束时减速度(MR1 end decal) 150mm/s2 7.电梯时序参数9.SpdP1 gain % 10%Spdl1 gain % 1%SpdP2 gain % 20%Spdl2 gain % 1%SpdP3gain%30%SpdI3gain%1%Spd0enable2(Enbleasstart)Spd0Pgain%40%Spd0Igain%50%SfbkderenableDisabled滤波时间（Propfilter）4ms11.TRA VEL/Rampsetpoint/Ramprefsrc/RamprefinvsrcDI212.I/OCONFIG/Digitaloutputs/Stddigitalouts/Stddigoutsrc数字输出2（DO2src）DriveOK13.I/OCONFIG/Digitaloutputs/Stddigitalouts/StddigoutcfgDO2inversionInversion14.I/OCONFIG/Bits->Word/Bits->Word0srcWordB0srcDI4WordB1srcDI5WordB2srcDI615.ALARMCONFIG/Undervoltage)再开2.Landingcalllimitnoentry本梯应召条件有1个外招本梯就启动Priorityspecialfixed高级优先固定Sp2/3whileinspoff检修时sp2/3群控接口关*Algorithmwaitingtimeoriented群控算法侯梯时间最少。

通力电梯调试引言通力电梯是现代建筑中不可或缺的设备之一。

在安装电梯后，为了确保其安全正常运行，通力电梯需要进行调试和测试。

本文档将介绍通力电梯调试的步骤和注意事项。

调试步骤步骤一：安全检查在进行电梯调试前，首先需要进行安全检查。

确保所有安全设备安装完好，并按照相关标准进行连接。

检查所有电气线路的连接是否牢固，并检查电梯底坑和顶层设备的安装是否牢固。

步骤二：电气系统调试1.打开电梯控制柜，检查电气系统的工作状态。

2.检查电气线路的连接是否正确，是否存在断路或短路的情况。

3.检查电梯主机和门机的电气系统是否正常工作。

4.检查电气系统的保护装置是否正常工作，如断电器、熔断器等。

步骤三：机械系统调试1.检查电梯轿厢和对重的平衡状态，调整平衡重。

2.检查轿厢门和对重门的闭合状态，调整门扇间隙。

3.检查电梯导轨的安装是否牢固，调整导轨对接度。

4.检查安全装置的工作状态，如门锁、限速器、缓冲器等。

步骤四：安全功能调试1.检查紧急停止开关的工作状态，测试其是否能够迅速停止电梯运行。

2.检查紧急通话装置的工作状态，测试其是否能正常与外界通讯。

3.检查应急照明系统和防爆门的工作状态，测试其是否能在断电情况下正常工作。

步骤五：运行调试1.将电梯置于运行状态，观察其运行是否平稳，是否存在异常噪音。

2.测试电梯的上行和下行功能，确保其正常运行。

3.测试电梯的开门和关门功能，观察门扇的运动是否顺畅。

4.检查电梯的楼层显示是否准确，测试按钮功能是否正常。

注意事项1.通力电梯调试需要由专业技术人员进行，确保其专业性和安全性。

2.调试过程中，需要关注电梯各部件的工作状态，及时处理发现的问题。

3.在调试过程中，必须遵守相关安全规范，并确保符合法定标准。

4.如果发现调试过程中存在严重问题，应及时停止调试，并请专业人员进行修复。

结论通力电梯调试是确保电梯安全运行的必要步骤。

通过合理的调试过程，可以确保电梯的各项功能正常工作，并提供安全可靠的乘坐体验。

巨人通力电梯调试参数E1 故障历史记录显示最近的故障情况E2 清除故障记录重置故障记录，清除内存菜单子菜单功能注d 驱动故障参看故障代码表菜单子菜单功能注代码含义(斜体表示默认值)必备1-1 主楼层选择主楼层(1)楼层号1-2 控制方式集选方式选择:1=SBC 单按钮控制:2=DC 下集选:3=FC 全集选:4=PB 按钮控制门系统1-10 开门时间相应普通楼层的内指信号时，从门完全打开至开始关门时的时间(5S)单位秒(1--60) 1-11 重新开门时间重开门后，从门完全打开至重新开始关门的时间(20)单位 0.1 秒(1—99) 1-12 激活 ADO 激活提前开门功能 0=关闭:1=激活1-13 强迫关门如果在一段选定的时间内关门受阻，门将以较慢的速度响蜂鸣关门，此时，只有关门力限制器起作用，强迫关门持续到关门结束，0=关闭;1=有效;2=NUD1-14 强迫关门时间限制设置开始强迫关门的时间(20)单位秒(1--60)1-15 新内指登记快速关门开门或门已打开时，按下按钮可以缩短开门时间单位 0.1 秒。

0=无该功能(0-99)1-16 光眼延时设置光眼被挡到重新关门的时间(0-99)20 单位 0.1 秒。

0=无该功能(0-99) 1-17 光眼正常快速关门设置光眼正常后快速关门 0=无 1=有1-18 禁止同时开门 A 门和 B 门的开门及同时开门功能 1=A 门优先;2=B门优先 3=同时 1-19 对穿门轿厢选用对穿门轿厢 0=一个门;1=对穿门1-20 门终鸣器为盲人选择门终鸣器 0=关;1=门完全打开时响1-21 延长开门时间 LCECOS 的输入 XC(34:E)的类型 0=按钮(DOEB);1=开关带蜂鸣器(DOES);2=开关不带蜂鸣器(DOES);1-22 DOP 类型选择 DOP 类型 0=none;1=DOP CS泊梯1-30 泊梯楼层如 1-33=2(群组泊梯)1#梯此菜单选择的楼层是第一泊梯楼层(PAM)2#梯此菜单选择的楼层是第二泊梯楼层(PAS)3#梯此菜单应 0，0=0FF，nn=楼层号1-31 泊梯时开门泊梯时 A 门与 B 门的开关情况 0=关，1=A 门优先，2=B门优先，3=AB 门同时开 1-32 泊梯时间选择电梯在开始泊梯前的空闲时间(30)(1-99)秒1-33 泊梯模式选择单台或群组泊梯 0=关，1=单梯，2=群组泊梯1-34 自动从特定楼层派遣电梯空闲电梯将离开此楼层(ADF)功能 0=关，nn=指定楼层 1-35 自动返回特定楼层(ADF)功能将电梯开往此楼层 0=回主楼层，nn=指定楼层内指1-40 允许反向内选允许登陆与电梯运行方向相反的内指信号，一旦停梯使这些信号开始响应 0=关，1=开，1-41 错误内选删除电梯连续完成两个内指而无人出入轿厢的情况下删除所有内指信号 0=关，1=开 1-42 内选登记蜂鸣器当内选按亮(登记)时发出一短促声音0=关，1=开1-43 忽略新外呼为响应运时的外呼而忽略新外呼 0=关，1=开1-44 司机模式选择 0:标准 1:ATS HK/ 2:ATS CS1-45 锁的类型(楼层进出控制)指定 LCEOPT 的锁输入信号-锁-的用法 0=关，1:锁内选，2:锁外呼，3:锁内选和外呼1-46 优先下呼 1。
