巨人通力某电梯调试全参数(2019最新)

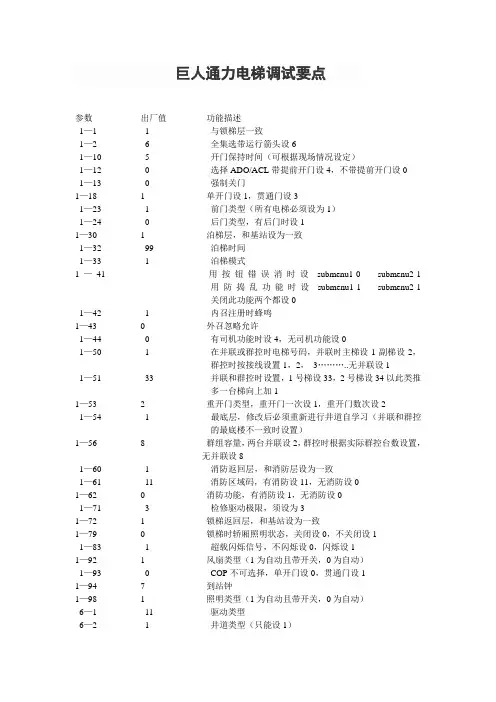

巨人通力电梯调试要点巨人通力电梯调试要点参数出厂值功能描述1—1 1 与锁梯层一致1—2 6 全集选带运行箭头设61—10 5 开门保持时间（可根据现场情况设定）1—12 0 选择ADO/ACL带提前开门设4，不带提前开门设0 1—13 0 强制关门1—18 1 单开门设1，贯通门设31—23 1 前门类型（所有电梯必须设为1）1—24 0 后门类型，有后门时设11—30 1 泊梯层，和基站设为一致1—32 99 泊梯时间1—33 1 泊梯模式1—41 用按钮错误消时设submenu1-submenu2-1用防捣乱功能时设submenu1-1submenu2-1关闭此功能两个都设0 1—42 1 内召注册时蜂鸣1—43 0 外召忽略允许1—44 0 有司机功能时设4，无司机功能设01—50 1 在并联或群控时电梯号码，并联时主梯设1副梯设2，群控时按接线设置1，2，3………..无并联设1 1—51 33 并联和群控时设置，1号梯设33，2号梯设34以此类推多一台梯向上加11—53 2 重开门类型，重开门一次设1，重开门数次设21—54 1 最底层，修改后必须重新进行井道自学习（并联和群控的最底楼不一致时设置）1—56 8 群组容量，两台并联设2，群控时根据实际群控台数设置，无并联设81—60 1 消防返回层，和消防层设为一致1—61 11 消防区域码，有消防设11，无消防设01—62 0 消防功能，有消防设1，无消防设01—71 3 检修驱动极限，须设为31—72 1 锁梯返回层，和基站设为一致1—79 0 锁梯时轿厢照明状态，关闭设0，不关闭设11—83 1 超载闪烁信号，不闪烁设0，闪烁设11—92 1 风扇类型（1为自动且带开关，0为自动）1—93 0 COP不可选择，单开门设0，贯通门设11—94 7 到站钟1—98 1 照明类型（1为自动且带开关，0为自动）6—1 11 驱动类型6—2 1 井道类型（只能设1）6—17 1 自学习前设1，自学习完成后设为06—20 -- 77N位置，5-5-1做完后把77N的距离安装成和此值加2CM一样（安装完后将电梯开到顶层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—21 -- 77U位置，5-5-1做完后把77U的距离安装成和此值加2CM一样（安装完后将电梯开到底层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—26 0.3 爬行时间5-5-1学习前设0.3。

实用标准文案
E1 故障历史记录显示最近的故障情况
E2 清除故障记录重置故障记录,清除内存
菜单子菜单功能注
d 驱动故障参看故障代码表
菜单子菜单功能注代码含义(斜体表示默认值必备
1-1 主楼层选择主楼层(1楼层号
1-2 控制方式集选方式选择:1=SBC 单按钮控制:2=DC 下集选:3=FC 全集
选:4=PB 按钮控制门系统
1-10 开门时间相应普通楼层的内指信号时,从门完全打开至开始关门时的时间(5S单位秒(1--60
1-11 重新开门时间重开门后,从门完全打开至重新开始关门的时间(20单位0.1 秒(1—99
1-12 激活ADO 激活提前开门功能0=关闭:1=激活
1-13 强迫关门如果在一段选定的时间内关门受阻,门将以较慢的速度响蜂鸣关门,此时,只有关门力限制器起作用,强迫关门持续到关门结束,0=关闭;1=有效;2=NUD
1-14 强迫关门时间限制设置开始强迫关门的时间(20单位秒(1--60
1-15 新内指登记快速关门开门或门已打开时,按下按钮可以缩短开门时间单位0.1 秒。

0=无该功能(0-99
1-16 光眼延时设置光眼被挡到重新关门的时间(0-9920 单位0.1 秒。

0=无该功能(0-99
1-17 光眼正常快速关门设置光眼正常后快速关门0=无1=有
文档大全。

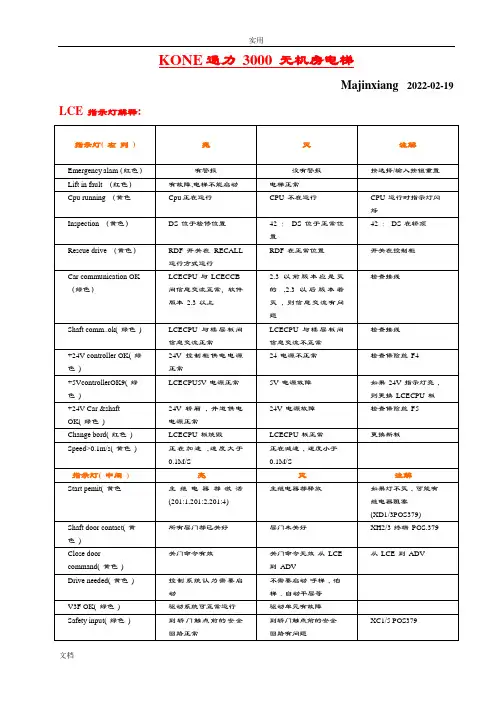

KONE通力3000 无机房电梯Majinxiang2022-02-19 LCE指示灯解释:文档Majinxiang 2022-02-19 LCE用户接口功能模式:（EcoDisc）文档文档文档文档故障代码说明:文档文档文档Majinxiang 2022-02-19 整理通力电梯调试第七章调试附录一：LCE菜单6中的V3F25(图号：713983)本表格的文档识别号必须与LCE菜单6_0显示的识别号一致LCE菜单单位范围默认值工厂设定现场设定参数组的文档识别号(=本表格) 6_0 2000…2000 2000 2000电梯参数。

注意!首先检查这些参数和6_60(*)：P factor(proportional gain of speed controller)P增益6_1 s/m 0.0,….15.9 2.5 2.5 Acceleration(determines also jerk)加速度6_2m/s2 0.6,….1.0 0.8 0.8 Nominal speed of the elevator 额定速度 6_3 m/s 1.0,…2.52.5Elevator load 额定载重量 6_4 kg 400,…1800 630Current sensor scaling电流感应比例(40A 是2,80A 是1) 6_5 mm 1 , 2 2 Traction sheave diameter 曳引轮直径 6_6 mmV3f25调试指南一：概要调试指南仅用于v3f25驱动模块 713990REV2.0该驱动模块在出厂前已经过测试，并预设基本调节 1.1安全与健康1.2 工具 数字万用表/测试法码1.3 参考资料am-1.1.30-b tc04807wl-en.tc04807w2-en so-11.65.09-6 as-11.65.01-a as-11.65.08-a1.4 操作界面: Lce 软件必须是3.3 相当于(chinaMAX1.4) 或以上版本，V3f25参数在Lce 菜单6中，其操作方法与其它菜单相似，更改Lce 菜单6中参数必须在Rdf 模式下进行，读取或更改完菜单6的参数后记隹退出菜单6。

巨人通力电梯调试要点参数出厂值功能描述1—1 1 与锁梯层一致1—2 6 全集选带运行箭头设61—10 5 开门保持时间〔可根据现场情况设定〕1—12 0 选择ADO/ACL带提前开门设4，不带提前开门设01—13 0 强制关门1—18 1 单开门设1，贯穿门设31—23 1 前门类型〔所有电梯必须设为1〕1—24 0 后门类型，有后门时设11—30 1 泊梯层，和基站设为一致1—32 99 泊梯时间1—33 1 泊梯模式1—41 用按钮错误消时设submenu1-0 submenu2-1用防捣乱功能时设submenu1-1 submenu2-1关闭此功能两个都设01—42 1 召注册时蜂鸣1—43 0 外召忽略允许1—44 0 有司机功能时设4，无司机功能设01—50 1 在并联或群控时电梯，并联时主梯设1副梯设2，群控时按接线设置1，2， 3………..无并联设11—51 33 并联和群控时设置，1号梯设33，2号梯设34以此类推多一台梯向上加11—53 2 重开门类型，重开门一次设1，重开门数次设21—54 1 最底层，修改后必须重新进展井道自学习〔并联和群控的最底楼不一致时设置〕1—56 8 群组容量，两台并联设2，群控时根据实际群控台数设置，无并联设81—60 1 消防返回层，和消防层设为一致1—61 11 消防区域码，有消防设11，无消防设01—62 0 消防功能，有消防设1，无消防设01—71 3 检修驱动极限，须设为31—72 1 锁梯返回层，和基站设为一致1—79 0 锁梯时轿厢照明状态，关闭设0，不关闭设11—83 1 超载闪烁信号，不闪烁设0，闪烁设11—92 1 风扇类型〔1为自动且带开关，0为自动〕1—93 0 COP不可选择，单开门设0，贯穿门设11—94 7 到站钟1—98 1 照明类型〔1为自动且带开关，0为自动〕6—1 11 驱动类型6—2 1 井道类型〔只能设1〕6—17 1 自学习前设1，自学习完成后设为06—20 -- 77N位置，5-5-1做完后把77N的距离安装成和此值加2CM一样〔安装完后将电梯开到顶层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长〕6—21 -- 77U位置，5-5-1做完后把77U的距离安装成和此值加2CM一样〔安装完后将电梯开到底层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长〕6—26 0.3 爬行时间5-5-1学习前设0.3。

E1 故障历史记录显示最近的故障情况E2 清除故障记录重置故障记录，清除内存菜单子菜单功能注d 驱动故障参看故障代码表菜单子菜单功能注代码含义(斜体表示默认值)必备1-1 主楼层选择主楼层(1)楼层号1-2 控制方式集选方式选择：1=SBC 单按钮控制：2=DC 下集选：3=FC 全集选：4=PB 按钮控制门系统1-10 开门时间相应普通楼层的内指信号时，从门完全打开至开始关门时的时间(5S)单位秒(1--60)1-11 重新开门时间重开门后，从门完全打开至重新开始关门的时间(20)单位0.1 秒(1—99)1-12 激活ADO 激活提前开门功能0=关闭：1=激活1-13 强迫关门如果在一段选定的时间内关门受阻，门将以较慢的速度响蜂鸣关门，此时，只有关门力限制器起作用，强迫关门持续到关门结束，0=关闭;1=有效;2=NUD1-14 强迫关门时间限制设置开始强迫关门的时间(20)单位秒(1--60)1-15 新内指登记快速关门开门或门已打开时，按下按钮可以缩短开门时间单位0.1 秒。

0=无该功能(0-99)1-16 光眼延时设置光眼被挡到重新关门的时间(0-99)20 单位0.1 秒。

0=无该功能(0-99)1-17 光眼正常快速关门设置光眼正常后快速关门0=无1=有1-18 禁止同时开门A 门和B 门的开门及同时开门功能1=A 门优先;2=B门优先3=同时1-19 对穿门轿厢选用对穿门轿厢0=一个门;1=对穿门1-20 门终鸣器为盲人选择门终鸣器0=关;1=门完全打开时响1-21 延长开门时间LCECOS 的输入XC(34：E)的类型0=按钮(DOEB);1=开关带蜂鸣器(DOES);2=开关不带蜂鸣器(DOES);1-22 DOP 类型选择DOP 类型0=none;1=DOP CS泊梯1-30 泊梯楼层如1-33=2(群组泊梯)1#梯此菜单选择的楼层是第一泊梯楼层(PAM)2#梯此菜单选择的楼层是第二泊梯楼层(PAS)3#梯此菜单应0，0=0FF，nn=楼层号1-31 泊梯时开门泊梯时A 门与B 门的开关情况0=关，1=A 门优先，2=B门优先，3=AB 门同时开1-32 泊梯时间选择电梯在开始泊梯前的空闲时间(30)(1-99)秒1-33 泊梯模式选择单台或群组泊梯0=关，1=单梯，2=群组泊梯1-34 自动从特定楼层派遣电梯空闲电梯将离开此楼层(ADF)功能0=关，nn=指定楼层1-35 自动返回特定楼层(ADF)功能将电梯开往此楼层0=回主楼层，nn=指定楼层内指1-40 允许反向内选允许登陆与电梯运行方向相反的内指信号，一旦停梯使这些信号开始响应0=关，1=开，1-41 错误内选删除电梯连续完成两个内指而无人出入轿厢的情况下删除所有内指信号0=关，1=开1-42 内选登记蜂鸣器当内选按亮(登记)时发出一短促声音0=关，1=开1-43 忽略新外呼为响应运时的外呼而忽略新外呼0=关，1=开1-44 司机模式选择0：标准1：ATS HK/ 2：ATS CS1-45 锁的类型(楼层进出控制)指定LCEOPT 的锁输入信号-锁-的用法0=关，1：锁内选，2：锁外呼，3：锁内选和外呼1-46 优先下呼1。

E1 故障历史记录显示最近的故障情况E2 清除故障记录重置故障记录,清除内存菜单子菜单功能注d 驱动故障参看故障代码表菜单子菜单功能注代码含义(斜体表示默认值必备1-1 主楼层选择主楼层(1楼层号1-2 控制方式集选方式选择:1=SBC 单按钮控制:2=DC 下集选:3=FC 全集选:4=PB 按钮控制门系统1-10 开门时间相应普通楼层的内指信号时,从门完全打开至开始关门时的时间(5S单位秒(1--601-11 重新开门时间重开门后,从门完全打开至重新开始关门的时间(20单位0.1 秒(1—991-12 激活ADO 激活提前开门功能0=关闭:1=激活1-13 强迫关门如果在一段选定的时间内关门受阻,门将以较慢的速度响蜂鸣关门,此时,只有关门力限制器起作用,强迫关门持续到关门结束,0=关闭;1=有效;2=NUD1-14 强迫关门时间限制设置开始强迫关门的时间(20单位秒(1--601-15 新内指登记快速关门开门或门已打开时,按下按钮可以缩短开门时间单位0.1 秒。

0=无该功能(0-991-16 光眼延时设置光眼被挡到重新关门的时间(0-9920 单位0.1 秒。

0=无该功能(0-991-17 光眼正常快速关门设置光眼正常后快速关门0=无1=有1-18 禁止同时开门A 门和B 门的开门及同时开门功能1=A 门优先;2=B门优先3=同时1-19 对穿门轿厢选用对穿门轿厢0=一个门;1=对穿门1-20 门终鸣器为盲人选择门终鸣器0=关;1=门完全打开时响1-21 延长开门时间LCECOS 的输入XC(34:E的类型0=按钮(DOEB;1=开关带蜂鸣器(DOES;2=开关不带蜂鸣器(DOES;1-22 DOP 类型选择DOP 类型0=none;1=DOP CS泊梯1-30 泊梯楼层如1-33=2(群组泊梯1#梯此菜单选择的楼层是第一泊梯楼层(PAM2#梯此菜单选择的楼层是第二泊梯楼层(PAS3#梯此菜单应0,0=0FF,nn=楼层号1-31 泊梯时开门泊梯时A 门与B 门的开关情况0=关,1=A 门优先,2=B门优先,3=AB 门同时开1-32 泊梯时间选择电梯在开始泊梯前的空闲时间(30(1-99秒1-33 泊梯模式选择单台或群组泊梯0=关,1=单梯,2=群组泊梯1-34 自动从特定楼层派遣电梯空闲电梯将离开此楼层(ADF功能0=关,nn=指定楼层1-35 自动返回特定楼层(ADF功能将电梯开往此楼层0=回主楼层,nn=指定楼层内指1-40 允许反向内选允许登陆与电梯运行方向相反的内指信号,一旦停梯使这些信号开始响应0=关,1=开,1-41 错误内选删除电梯连续完成两个内指而无人出入轿厢的情况下删除所有内指信号0=关,1=开1-42 内选登记蜂鸣器当内选按亮(登记时发出一短促声音0=关,1=开1-43 忽略新外呼为响应运时的外呼而忽略新外呼0=关,1=开1-44 司机模式选择0:标准1:ATS HK/ 2:ATS CS1-45 锁的类型(楼层进出控制指定LCEOPT 的锁输入信号-锁-的用法0=关,1:锁内选,2:锁外呼, 3:锁内选和外呼1-46 优先下呼1。

巨人通力电梯调试要点参数出厂值功能描述1—1 1 与锁梯层一致1—2 6 全集选带运行箭头设61—10 5 开门保持时间（可根据现场情况设定)1-12 0 选择ADO/ACL带提前开门设4，不带提前开门设01-13 0 强制关门1—18 1 单开门设1，贯通门设31—23 1 前门类型(所有电梯必须设为1）1—24 0 后门类型，有后门时设11-30 1 泊梯层，和基站设为一致1-32 99 泊梯时间1—33 1 泊梯模式1—41 用按钮错误消时设submenu1-0 submenu2-1用防捣乱功能时设submenu1—1 submenu2—1关闭此功能两个都设01—42 1 内召注册时蜂鸣1—43 0 外召忽略允许1—44 0 有司机功能时设4,无司机功能设01—50 1 在并联或群控时电梯号码，并联时主梯设1副梯设2，群控时按接线设置1，2，3………..无并联设11—51 33 并联和群控时设置,1号梯设33,2号梯设34以此类推多一台梯向上加11—53 2 重开门类型,重开门一次设1，重开门数次设21—54 1 最底层，修改后必须重新进行井道自学习(并联和群控的最底楼不一致时设置)1—56 8 群组容量，两台并联设2，群控时根据实际群控台数设置，无并联设81—60 1 消防返回层，和消防层设为一致1—61 11 消防区域码，有消防设11，无消防设01—62 0 消防功能,有消防设1，无消防设01-71 3 检修驱动极限，须设为31-72 1 锁梯返回层，和基站设为一致1-79 0 锁梯时轿厢照明状态,关闭设0，不关闭设11—83 1 超载闪烁信号，不闪烁设0,闪烁设11—92 1 风扇类型（1为自动且带开关，0为自动）1—93 0 COP不可选择，单开门设0,贯通门设11—94 7 到站钟1—98 1 照明类型(1为自动且带开关,0为自动）6—1 11 驱动类型6—2 1 井道类型(只能设1)6-17 1 自学习前设1，自学习完成后设为06—20 -—77N位置，5—5-1做完后把77N的距离安装成和此值加2CM一样（安装完后将电梯开到顶层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—21 -—77U位置，5—5-1做完后把77U的距离安装成和此值加2CM一样(安装完后将电梯开到底层将6—12设为1来试验是否会冲层,如冲层还应将此距离拉长）6—26 0。

巨人通力电梯调试要点参数出厂值功能描述1—1 1 与锁梯层一致1—2 6 全集选带运行箭头设61—10 5 开门保持时间（可根据现场情况设定）1—12 0 选择ADO/ACL带提前开门设4，不带提前开门设0 1—13 0 强制关门1—18 1 单开门设1，贯通门设31—23 1 前门类型（所有电梯必须设为1）1—24 0 后门类型，有后门时设11—30 1 泊梯层，和基站设为一致1—32 99 泊梯时间1—33 1 泊梯模式1—41 用按钮错误消时设submenu1-0 submenu2-1用防捣乱功能时设submenu1-1 submenu2-1关闭此功能两个都设01—42 1 内召注册时蜂鸣1—43 0 外召忽略允许1—44 0 有司机功能时设4，无司机功能设01—50 1 在并联或群控时电梯号码，并联时主梯设1副梯设2，群控时按接线设置1，2，3………..无并联设11—51 33 并联和群控时设置，1号梯设33，2号梯设34以此类推多一台梯向上加11—53 2 重开门类型，重开门一次设1，重开门数次设21—54 1 最底层，修改后必须重新进行井道自学习（并联和群控的最底楼不一致时设置）1—56 8 群组容量，两台并联设2，群控时根据实际群控台数设置，无并联设81—60 1 消防返回层，和消防层设为一致1—61 11 消防区域码，有消防设11，无消防设01—62 0 消防功能，有消防设1，无消防设01—71 3 检修驱动极限，须设为31—72 1 锁梯返回层，和基站设为一致1—79 0 锁梯时轿厢照明状态，关闭设0，不关闭设11—83 1 超载闪烁信号，不闪烁设0，闪烁设11—92 1 风扇类型（1为自动且带开关，0为自动）1—93 0 COP不可选择，单开门设0，贯通门设11—94 7 到站钟1—98 1 照明类型（1为自动且带开关，0为自动）6—1 11 驱动类型6—2 1 井道类型（只能设1）6—17 1 自学习前设1，自学习完成后设为06—20 -- 77N位置，5-5-1做完后把77N的距离安装成和此值加2CM一样（安装完后将电梯开到顶层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—21 -- 77U位置，5-5-1做完后把77U的距离安装成和此值加2CM一样（安装完后将电梯开到底层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—26 0.3 爬行时间5-5-1学习前设0.3。

巨人通力电梯调试要点参数出厂值功能描述1—1 1 与锁梯层一致1—2 6 全集选带运行箭头设61—10 5 开门保持时间（可根据现场情况设定）1—12 0 选择ADO/ACL带提前开门设4，不带提前开门设0 1—13 0 强制关门1—18 1 单开门设1，贯通门设31—23 1 前门类型（所有电梯必须设为1）1—24 0 后门类型，有后门时设11—30 1 泊梯层，和基站设为一致1—32 99 泊梯时间1—33 1 泊梯模式1—41 用按钮错误消时设submenu1-0 submenu2-1用防捣乱功能时设submenu1-1 submenu2-1关闭此功能两个都设01—42 1 内召注册时蜂鸣1—43 0 外召忽略允许1—44 0 有司机功能时设4，无司机功能设01—50 1 在并联或群控时电梯号码，并联时主梯设1副梯设2，群控时按接线设置1，2，3………..无并联设11—51 33 并联和群控时设置，1号梯设33，2号梯设34以此类推多一台梯向上加11—53 2 重开门类型，重开门一次设1，重开门数次设21—54 1 最底层，修改后必须重新进行井道自学习（并联和群控的最底楼不一致时设置）1—56 8 群组容量，两台并联设2，群控时根据实际群控台数设置，无并联设81—60 1 消防返回层，和消防层设为一致1—61 11 消防区域码，有消防设11，无消防设01—62 0 消防功能，有消防设1，无消防设01—71 3 检修驱动极限，须设为31—72 1 锁梯返回层，和基站设为一致1—79 0 锁梯时轿厢照明状态，关闭设0，不关闭设11—83 1 超载闪烁信号，不闪烁设0，闪烁设11—92 1 风扇类型（1为自动且带开关，0为自动）1—93 0 COP不可选择，单开门设0，贯通门设11—94 7 到站钟1—98 1 照明类型（1为自动且带开关，0为自动）6—1 11 驱动类型6—2 1 井道类型（只能设1）6—17 1 自学习前设1，自学习完成后设为06—20 -- 77N位置，5-5-1做完后把77N的距离安装成和此值加2CM一样（安装完后将电梯开到顶层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—21 -- 77U位置，5-5-1做完后把77U的距离安装成和此值加2CM一样（安装完后将电梯开到底层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—26 0.3 爬行时间5-5-1学习前设0.3。

巨人通力电梯调试要点集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）巨人通力电梯调试要点参数出厂值功能描述1—1 1 与锁梯层一致1—2 6 全集选带运行箭头设61—10 5 开门保持时间（可根据现场情况设定）1—12 0 选择ADO/ACL带提前开门设4，不带提前开门设01—13 0 强制关门1—18 1 单开门设1，贯通门设31—23 1 前门类型（所有电梯必须设为1）1—24 0 后门类型，有后门时设11—30 1 泊梯层，和基站设为一致1—32 99 泊梯时间1—33 1 泊梯模式1—41 用按钮错误消时设submenu1-0 submenu2-1用防捣乱功能时设submenu1-1submenu2-1关闭此功能两个都设01—42 1 内召注册时蜂鸣1—43 0 外召忽略允许1—44 0 有司机功能时设4，无司机功能设01—50 1 在并联或群控时电梯号码，并联时主梯设1副梯设2，群控时按接线设置1，2， 3………..无并联设11—51 33 并联和群控时设置，1号梯设33，2号梯设34以此类推多一台梯向上加1 1—53 2 重开门类型，重开门一次设1，重开门数次设21—54 1 最底层，修改后必须重新进行井道自学习（并联和群控的最底楼不一致时设置）1—56 8 群组容量，两台并联设2，群控时根据实际群控台数设置，无并联设81—60 1 消防返回层，和消防层设为一致1—61 11 消防区域码，有消防设11，无消防设01—62 0 消防功能，有消防设1，无消防设01—71 3 检修驱动极限，须设为31—72 1 锁梯返回层，和基站设为一致1—79 0 锁梯时轿厢照明状态，关闭设0，不关闭设11—83 1 超载闪烁信号，不闪烁设0，闪烁设11—92 1 风扇类型（1为自动且带开关，0为自动）1—93 0 COP不可选择，单开门设0，贯通门设11—94 7 到站钟1—98 1 照明类型（1为自动且带开关，0为自动）6—1 11 驱动类型6—2 1 井道类型（只能设1）6—17 1 自学习前设1，自学习完成后设为0 6—20 -- 77N位置，5-5-1做完后把77N的距离安装成和此值加2CM一样（安装完后将电梯开到顶层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—21 -- 77U位置，5-5-1做完后把77U的距离安装成和此值加2CM一样（安装完后将电梯开到底层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—26 0.3 爬行时间5-5-1学习前设0.3。

目录升级CPU和DRV指导手册(最终版)机房控制柜打上紧急电动, 上电.6—16= 7 断电上电6—1= 11 断电上电1—99= 2 断电上电5—7—2 断电上电1—1 与锁梯层一致(1—72)1—2 6(该参数设置后外呼盒上会有运行箭头)1—12 有提前开门时设 4 无提前开门时设 01—13 01—18 单开门时设 1 双开门时设为 31—24 单开门时设 0 双开门时设为 1 1—42 11—71 31—72 锁梯返回层1—79锁梯时照明关闭=0锁梯时照明不关闭=11—83 11—92 11—930 双开门时设 11—9471—98 17—907—8007—8107—84显示当前位置 1显示下一位置 17—97 1 (锁梯时电梯返回锁梯层关门后外召显示关闭)6—1 116—2 16—26 1.56—28 1.76—34 1.7 (短层时可以小一些)6—60 01—30 基站层锁梯返回层1—32 反基站延时1—33 反基站功能选择1—44 司机功能1—60消防反回曾层1—6111 区域码1—62 1 消防功能选择1—50 为电梯号一号梯为1二号梯为2一类推1—56 为电梯台数1—41 Submenu 1为放到乱功能设为1Submenu2为消号功能设为11用户界面的操作手册 21.1 CPU用户界面的按钮 21.1.1用户界面的按钮 21.1.2 LCE™用户界面的LEDs和按钮71.2变频器用户界面141.2.1面板操作说明142. 慢车运行前需做步骤162.1 修改CPU参数162.2 设置变频器162.2.1同步曳引机162.2.2异步曳引机203.快车调试243.1 DRV抱闸延时调整243.2轿顶检修箱内CCBS拨码开关位置调整243.3 井道自学习243.4 减速距离学习253.5 显示程序设置253.6 减速距离学习25 附录1:参数表28 附录2:OPT拨码开关位置表60 附录3：选项功能缩写62 1用户界面的操作手册1.1 CPU用户界面的按钮1.1.1用户界面的按钮按钮和显示屏1.功能模式2.功能模式的显示3.楼层（轿厢位置）4.新楼层（目标楼层）5.增加数值/楼层6.选择数值/接受7.上召8.内召9.限速器测试10.子菜单11.数值（调整值）12.减小数值/楼层13.下召14.缓冲测试用户界面的功能模式如下表所示下例描述了召梯的步骤。

精心整理参数出厂值功能描述 1—11与锁梯层一致1—26全集选带运行箭头设61—105开门保持时间（可根据现场情况设定）1—120选择ADO/ACL 带提前开门设4，不带提前开门设0 1—130强制关门1—181单开门设1，贯通门设31—2311—2401—3011—32991—3311—411—4211—4301—4401—501 1 1—51331—5321—5411—5681—6011—61111—6201—7131—7211—7901—8311—9211—1—9471—981照明类型（1为自动且带开关，0为自动） 6—111驱动类型6—21井道类型（只能设1）6—171自学习前设1，自学习完成后设为06—20--77N 位置，5-5-1做完后把77N 的距离安装成和此值加2CM 一样（安装完后将电梯开到顶层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—21--77U 位置，5-5-1做完后把77U 的距离安装成和此值加2CM 一样（安装完后将电梯开到底层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—260.3爬行时间5-5-1学习前设0.3。

5-5-1学习完后设1-1.5之间 6—281.7高速比例因素（在最短层站跑高速时变频器反馈速度稳住不足3秒钟时加大该参数来让其多一层站跑高速）6—341.7中速比例因素，当单层跑检修速度时将此值适当减小6—61调试完毕后将此参数的值减小50（防止电梯在楼层中间出现0001故障）7—5门锁防短接都要设为1submenu1-1submenu2-17—90门方向改变时间7—800蜂鸣器音量7—810主站蜂鸣器音量7—841轿厢位置控制，显示当前位置7—971OSSLCN功能锁梯后返回基站厅外召无显示其它没列出来的参数请不要修改！！！！OkK1.2./额定电3减速比（曳引轮直径（Pulleydiameter）核对电机名牌最大转速范围(Fullscalespeed)与额定速度一样5.多段速参数（TRAVEL/Speedprofile）Multispeed030mm/s（再平层速度）Multispeed150mm/s（爬行速度）Multispeed2按电梯参数（额定速度）Multispeed30Multispeed4按电梯参数（中速）Multi speed 5 300mm/s（检修速度） 6.斜坡曲线参数（TRA VEL / Ramp profile）初始急加速（MR0 acc ini jerk） 580mm/s3 加速度（MR0 acceleration） 680mm/s2 末端急加速(MR0 acc end jerk) 680mm/s3 初始急减速（MR0 dec ini jerk） 580mm/s3 减速度（MR0 deceleration） 680mm/s2 末端急减速（MR0 dec eng jerk0） 780mm/s3 结束时减速度（MR0 end decel） 50mm/s2 初始急加速(MR1 acc ini jetk) 680mm/s3 加速度(MR1 acceleration) 780mm/s2 末端急加速(MR1 acc end jerk) 780mm/s3 初始急减速(MR1 dec ini jerk) 680mm/s3 减速度(MR1 deceleration) 780mm/s2 末端急减速(MR1 dec end jerk) 880mm/s3 结束时减速度(MR1 end decal) 150mm/s2 7.电梯时序参数9.SpdP1 gain % 10%Spdl1 gain % 1%SpdP2 gain % 20%Spdl2 gain % 1%SpdP3gain%30%SpdI3gain%1%Spd0enable2(Enbleasstart)Spd0Pgain%40%Spd0Igain%50%SfbkderenableDisabled滤波时间（Propfilter）4ms11.TRA VEL/Rampsetpoint/Ramprefsrc/RamprefinvsrcDI212.I/OCONFIG/Digitaloutputs/Stddigitalouts/Stddigoutsrc数字输出2（DO2src）DriveOK13.I/OCONFIG/Digitaloutputs/Stddigitalouts/StddigoutcfgDO2inversionInversion14.I/OCONFIG/Bits->Word/Bits->Word0srcWordB0srcDI4WordB1srcDI5WordB2srcDI615.ALARMCONFIG/Undervoltage)再开2.Landingcalllimitnoentry本梯应召条件有1个外招本梯就启动Priorityspecialfixed高级优先固定Sp2/3whileinspoff检修时sp2/3群控接口关*Algorithmwaitingtimeoriented群控算法侯梯时间最少。

精心整理参数出厂值功能描述 1—11与锁梯层一致1—26全集选带运行箭头设61—105开门保持时间（可根据现场情况设定）1—120选择ADO/ACL 带提前开门设4，不带提前开门设0 1—130强制关门1—181单开门设1，贯通门设31—2311—2401—3011—32991—3311—411—4211—4301—4401—501 1 1—51331—5321—5411—5681—6011—61111—6201—7131—7211—7901—8311—9211—1—9471—981照明类型（1为自动且带开关，0为自动） 6—111驱动类型6—21井道类型（只能设1）6—171自学习前设1，自学习完成后设为06—20--77N 位置，5-5-1做完后把77N 的距离安装成和此值加2CM 一样（安装完后将电梯开到顶层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—21--77U 位置，5-5-1做完后把77U 的距离安装成和此值加2CM 一样（安装完后将电梯开到底层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—260.3爬行时间5-5-1学习前设0.3。

5-5-1学习完后设1-1.5之间 6—281.7高速比例因素（在最短层站跑高速时变频器反馈速度稳住不足3秒钟时加大该参数来让其多一层站跑高速）6—341.7中速比例因素，当单层跑检修速度时将此值适当减小6—61调试完毕后将此参数的值减小50（防止电梯在楼层中间出现0001故障）7—5门锁防短接都要设为1submenu1-1submenu2-17—90门方向改变时间7—800蜂鸣器音量7—810主站蜂鸣器音量7—841轿厢位置控制，显示当前位置7—971OSSLCN功能锁梯后返回基站厅外召无显示其它没列出来的参数请不要修改！！！！OkK1.2./额定电3减速比（曳引轮直径（Pulleydiameter）核对电机名牌最大转速范围(Fullscalespeed)与额定速度一样5.多段速参数（TRAVEL/Speedprofile）Multispeed030mm/s（再平层速度）Multispeed150mm/s（爬行速度）Multispeed2按电梯参数（额定速度）Multispeed30Multispeed4按电梯参数（中速）Multi speed 5 300mm/s（检修速度） 6.斜坡曲线参数（TRA VEL / Ramp profile）初始急加速（MR0 acc ini jerk） 580mm/s3 加速度（MR0 acceleration） 680mm/s2 末端急加速(MR0 acc end jerk) 680mm/s3 初始急减速（MR0 dec ini jerk） 580mm/s3 减速度（MR0 deceleration） 680mm/s2 末端急减速（MR0 dec eng jerk0） 780mm/s3 结束时减速度（MR0 end decel） 50mm/s2 初始急加速(MR1 acc ini jetk) 680mm/s3 加速度(MR1 acceleration) 780mm/s2 末端急加速(MR1 acc end jerk) 780mm/s3 初始急减速(MR1 dec ini jerk) 680mm/s3 减速度(MR1 deceleration) 780mm/s2 末端急减速(MR1 dec end jerk) 880mm/s3 结束时减速度(MR1 end decal) 150mm/s2 7.电梯时序参数9.SpdP1 gain % 10%Spdl1 gain % 1%SpdP2 gain % 20%Spdl2 gain % 1%SpdP3gain%30%SpdI3gain%1%Spd0enable2(Enbleasstart)Spd0Pgain%40%Spd0Igain%50%SfbkderenableDisabled滤波时间（Propfilter）4ms11.TRA VEL/Rampsetpoint/Ramprefsrc/RamprefinvsrcDI212.I/OCONFIG/Digitaloutputs/Stddigitalouts/Stddigoutsrc数字输出2（DO2src）DriveOK13.I/OCONFIG/Digitaloutputs/Stddigitalouts/StddigoutcfgDO2inversionInversion14.I/OCONFIG/Bits->Word/Bits->Word0srcWordB0srcDI4WordB1srcDI5WordB2srcDI615.ALARMCONFIG/Undervoltage)再开2.Landingcalllimitnoentry本梯应召条件有1个外招本梯就启动Priorityspecialfixed高级优先固定Sp2/3whileinspoff检修时sp2/3群控接口关*Algorithmwaitingtimeoriented群控算法侯梯时间最少。

巨人通力电梯调试要点参数出厂值功能描述1—1 1 与锁梯层一致1—2 6 全集选带运行箭头设61—10 5 开门保持时间（可根据现场情况设定）1—12 0 选择ADO/ACL带提前开门设4，不带提前开门设01—13 0 强制关门单开门设1，贯通门设3 1—18 1前门类型（所有电梯必须设为1） 1—23 1后门类型，有后门时设1 24 0 1—泊梯层，和基站设为一致1—301泊梯时间32 99 1—泊梯模式 1—33 1用按钮错误消时 1—41 设submenu1-0 submenu2-1submenu2-1 能时设submenu1-1 用防捣乱功0关闭此功能两个都设内召注册时蜂鸣 1—42 1外召忽略允许—143 00 有司机功能时设4，无司机功能设44 0 1—，2在并联或群控时电梯号码，并联时主梯设—50 1 1副梯设 1..无并联设1 ，群控时按接线设置12， 3………以此类推2号梯设 1—51 33 34并联和群控时设置，1号梯设33，多一台梯向上加1，重开门数次设2 —153 2 重开门类型，重开门一次设1最底层，修改后必须重新进行井道自学习（并联和群控—54 1 1的最底楼不一致时设置）群控时根据实际群控台数设置，，2群组容量，—156 8 两台并联设8无并联设 1—60 1 消防返回层，和消防层设为一致0 消防区域码，有消防设— 161 11 11，无消防设062 0 1—消防功能，有消防设1，无消防设— 171 3 检修驱动极限，须设为372 1 —1锁梯返回层，和基站设为一致，不关闭设79 0 —11锁梯时轿厢照明状态，关闭设083 1 1—，闪烁设1 超载闪烁信号，不闪烁设01为自动）风扇类型（1为自动且带开关，—921 0093 0 COP— 1，贯通门设1不可选择，单开门设1到站钟94 7 —1—为自动）照明类型（1为自动且带开关，98 1 01 11 — 6驱动类型— 61井道类型（只能设2 1 ）6—17 1 自学习前设1，自学习完成后设为06—20 -- 77N位置，5-5-1做完后把77N的距离安装成和此值加2CM 一样（安装完后将电梯开到顶层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长） 6—21 -- 77U位置，5-5-1做完后把77U的距离安装成和此值加2CM 一样（安装完后将电梯开到底层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长） 6—26 0.3 爬行时间5-5-1学习前设0.3。

巨人通力电梯调试要点．巨人通力电梯调试要点参数出厂值功能描述1—1 1 与锁梯层一致1—2 6 全集选带运行箭头设6开门保持时 5 1—10间（可根据现场情况设定）选择1 —12 00 带提前开门设4，不带提前开门设ADO/ACL 0 强制关门1—131 1—18 单开门设1，贯通门设3前门类型 1 23 1 —）（所有电梯必须设为1 后门类型，— 124 01 有后门时设 1 和基泊梯层，—130站设为一致泊梯时间 99 32 —11—33 1 泊梯模式1—41 用按钮错误消时设submenu1-submenu2-1用防捣乱功设能时submenu1- 1 submenu2- 1关闭此功能0两个都设内召注册时 42 1 —1蜂鸣0 43 1—外召忽略允许 0 44 —1有司机功能，无司机功能设4时设050 — 1 1 在并联或群控时电梯号．码，并联时主梯设1副梯设2，群控时按接线设置1，2，3………..无并联设11—51 33 并联和群控时设置，1号梯设33，2号梯设34以此类推多一台梯向上加11—53 2 重开门类型，重开门一次设1，重开门数次设2 1—54 1 最底层，修改后必须重新进行井道自学习（并联和群控的最底楼不一．致时设置）1—56 8 群组容量，两台并联设2，群控时根据实际群控台数设置，无并联设8 1—60 1 消防返回层，和消防层设为一致1—61 11 消防区域码，有消防设11，无消防设01—62 0 消防功能，有消防设1，无消防设01—71 3 检修驱动极限，须设为31—72 1 锁梯返回层，和基站设为一致1—79 0 锁梯时轿厢照明状态，关闭设0，不关闭设11—83 1 超载闪烁信号，不闪烁设0，闪烁设11风扇类型（ 1 92 —1．为自动且带开关，0为自动）1—93 0 COP不可选择，单开门设0，贯通门设11—94 7 到站钟1—98 1 照明类型（1为自动且带开关，0为自动）6—1 11 驱动类型井道类型—2 1 6 （只能设1）自学习前设— 617 1，自学习完成后设为0 1 --77N 位置，— 620做5-5-1把完后的77N安离距和装成加值此一2CM（安装样将完后梯开电．到顶层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）77U位置， -- — 621 做5-5-1把后完的77U安离距和装成加此值一2CM（安装样将后完梯开电层底到．将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）爬行时间0.3 6 —26 学5-5-1设习前。

巨人通力电梯调试要点参数出厂值功能描述1—1 1 与锁梯层一致1—2 6 全集选带运行箭头设61—10 5 开门保持时间（可根据现场情况设定）1—12 0 选择ADO/ACL带提前开门设4，不带提前开门设0 1—13 0 强制关门1—18 1 单开门设1，贯通门设31—23 1 前门类型（所有电梯必须设为1）1—24 0 后门类型，有后门时设11—30 1 泊梯层，和基站设为一致1—32 99 泊梯时间1—33 1 泊梯模式1—41 用按钮错误消时设submenu1-0 submenu2-1用防捣乱功能时设submenu1-1 submenu2-1关闭此功能两个都设01—42 1 内召注册时蜂鸣1—43 0 外召忽略允许1—44 0 有司机功能时设4，无司机功能设01—50 1 在并联或群控时电梯号码，并联时主梯设1副梯设2，群控时按接线设置1，2，3………..无并联设11—51 33 并联和群控时设置，1号梯设33，2号梯设34以此类推多一台梯向上加11—53 2 重开门类型，重开门一次设1，重开门数次设21—54 1 最底层，修改后必须重新进行井道自学习（并联和群控的最底楼不一致时设置）1—56 8 群组容量，两台并联设2，群控时根据实际群控台数设置，无并联设81—60 1 消防返回层，和消防层设为一致1—61 11 消防区域码，有消防设11，无消防设01—62 0 消防功能，有消防设1，无消防设01—71 3 检修驱动极限，须设为31—72 1 锁梯返回层，和基站设为一致1—79 0 锁梯时轿厢照明状态，关闭设0，不关闭设11—83 1 超载闪烁信号，不闪烁设0，闪烁设11—92 1 风扇类型（1为自动且带开关，0为自动）1—93 0 COP不可选择，单开门设0，贯通门设11—94 7 到站钟1—98 1 照明类型（1为自动且带开关，0为自动）6—1 11 驱动类型6—2 1 井道类型（只能设1）6—17 1 自学习前设1，自学习完成后设为06—20 -- 77N位置，5-5-1做完后把77N的距离安装成和此值加2CM一样（安装完后将电梯开到顶层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—21 -- 77U位置，5-5-1做完后把77U的距离安装成和此值加2CM一样（安装完后将电梯开到底层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—26 0.3 爬行时间5-5-1学习前设0.3。
