电机拖动与控制试卷

《电机与拖动》考试试题与答案一、选择题（每题2分，共20分）1、下列哪一种类型的电机是直流电机？（A）同步电机（B）异步电机（C）伺服电机（D）步进电机答案：（C）伺服电机解释：伺服电机是一种将电信号转化为机械运动的装置，其中直流伺服电机是最常见的一种。

同步电机和异步电机是交流电机，而步进电机则是一种特殊类型的伺服电机。

2、在电动机的转速和转向一定的情况下，下列哪种方法可以改变电动机的转矩？（A）改变电源频率（B）改变电源电压（C）改变负载大小（D）改变电动机的极数答案：（B）改变电源电压解释：电动机的转矩与电源电压的平方成正比，因此改变电源电压可以改变电动机的转矩。

改变电源频率、负载大小或电动机的极数都会影响电动机的转速和转向，但不会改变电动机的转矩。

3、下列哪一种控制方式常用于直流电动机的调速？（A）开环控制（B）闭环控制（C）PWM控制（D）V/F控制答案：（B）闭环控制解释：直流电动机的调速需要精确控制电机的转速和转向，闭环控制可以实时监测电机的转速和转向，并根据需要对其进行调整，因此常用于直流电动机的调速。

开环控制常用于对系统稳定性要求不高的情况。

PWM控制常用于交流电动机的调速，而V/F控制常用于变压器的控制。

二、填空题（每空2分，共30分）1、直流电动机主要由______、______、______和______等部分组成。

答案：定子、转子、换向器、电刷2、电动机根据使用电源的不同可以分为______和______两大类。

答案：交流电动机、直流电动机3、交流电动机的转速与电源频率的______次方成正比。

答案：24、伺服电机分为______和______两种类型。

其中，______主要用于位置控制，而______主要用于速度控制。

答案：直流伺服电机、交流伺服电机、直流伺服电机、交流伺服电机三、计算题（每题10分，共20分）1、一台直流电动机的额定功率为10kW，额定电压为220V，额定转速为1500r/min。

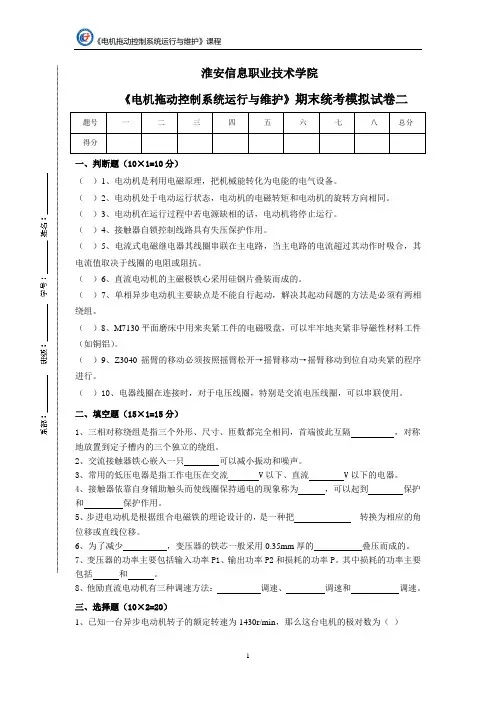

淮安信息职业技术学院《电机拖动控制系统运行与维护》期末统考模拟试卷二题号一二三四五六七八总分得分一、判断题（10×1=10分）（）1、电动机是利用电磁原理，把机械能转化为电能的电气设备。

（）2、电动机处于电动运行状态，电动机的电磁转矩和电动机的旋转方向相同。

（）3、电动机在运行过程中若电源缺相的话，电动机将停止运行。

（）4、接触器自锁控制线路具有失压保护作用。

（）5、电流式电磁继电器其线圈串联在主电路，当主电路的电流超过其动作时吸合，其电流值取决于线圈的电阻或阻抗。

（）6、直流电动机的主磁极铁心采用硅钢片叠装而成的。

（）7、单相异步电动机主要缺点是不能自行起动，解决其起动问题的方法是必须有两相绕组。

（）8、M7130平面磨床中用来夹紧工件的电磁吸盘，可以牢牢地夹紧非导磁性材料工件（如铜铝）。

（）9、Z3040摇臂的移动必须按照摇臂松开→摇臂移动→摇臂移动到位自动夹紧的程序进行。

（）10、电器线圈在连接时，对于电压线圈，特别是交流电压线圈，可以串联使用。

二、填空题（15×1=15分）1、三相对称绕组是指三个外形、尺寸、匝数都完全相同，首端彼此互隔，对称地放置到定子槽内的三个独立的绕组。

2、交流接触器铁心嵌入一只可以减小振动和噪声。

3、常用的低压电器是指工作电压在交流 V以下、直流 V以下的电器。

4、接触器依靠自身辅助触头而使线圈保持通电的现象称为，可以起到保护和保护作用。

5、步进电动机是根据组合电磁铁的理论设计的，是一种把转换为相应的角位移或直线位移。

6、为了减少，变压器的铁芯一般采用0.35mm厚的叠压而成的。

7、变压器的功率主要包括输入功率P1、输出功率P2和损耗的功率P。

其中损耗的功率主要包括和。

8、他励直流电动机有三种调速方法：调速、调速和调速。

三、选择题（10×2=20）1、已知一台异步电动机转子的额定转速为1430r/min，那么这台电机的极对数为（）A、2B、4C、6D、12、不属于笼型异步电动机起动的方法有（）A 转子串电阻B 定子串电阻C Y-△起动D 自耦变压器起动3、热继电器在进行保护时，先切断的是（）A 主电路B 控制电路C 指示灯电路D电源照明电路4、现有两个接触器，它们的型号相同，额定电压相同，则在电气控制线路中如果将其线圈串联连接，则在通电时( )A. 有一个吸合，有一个不能吸合B.有一个吸合，有一个可能烧坏C.都能吸合正常工作D. 都不能吸合5、起重机的升降控制线路属于( )控制线路。

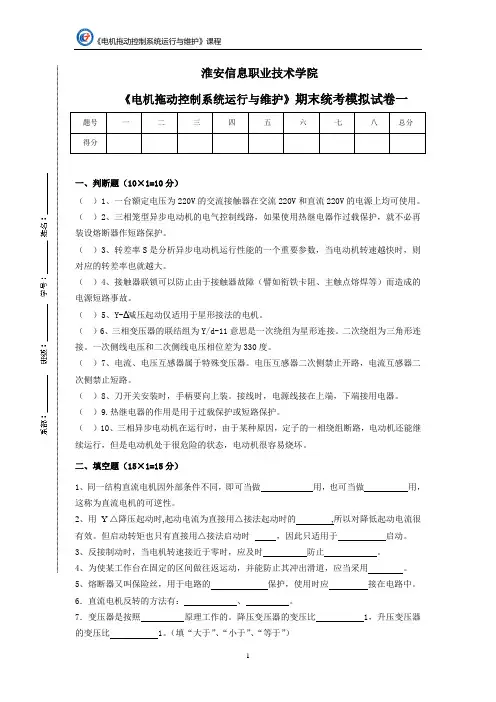

淮安信息职业技术学院《电机拖动控制系统运行与维护》期末统考模拟试卷一题号一二三四五六七八总分得分一、判断题（10×1=10分）（）1、一台额定电压为220V的交流接触器在交流220V和直流220V的电源上均可使用。

（）2、三相笼型异步电动机的电气控制线路，如果使用热继电器作过载保护，就不必再装设熔断器作短路保护。

（）3、转差率S是分析异步电动机运行性能的一个重要参数，当电动机转速越快时，则对应的转差率也就越大。

（）4、接触器联锁可以防止由于接触器故障（譬如衔铁卡阻、主触点熔焊等）而造成的电源短路事故。

（）5、Y-∆减压起动仅适用于星形接法的电机。

（）6、三相变压器的联结组为Y/d-11意思是一次绕组为星形连接。

二次绕组为三角形连接。

一次侧线电压和二次侧线电压相位差为330度。

（）7、电流、电压互感器属于特殊变压器。

电压互感器二次侧禁止开路，电流互感器二次侧禁止短路。

（）8、刀开关安装时，手柄要向上装。

接线时，电源线接在上端，下端接用电器。

（）9.热继电器的作用是用于过载保护或短路保护。

（）10、三相异步电动机在运行时，由于某种原因，定子的一相绕组断路，电动机还能继续运行，但是电动机处于很危险的状态，电动机很容易烧坏。

二、填空题（15×1=15分）1、同一结构直流电机因外部条件不同，即可当做用，也可当做用，这称为直流电机的可逆性。

2、用Y-△降压起动时,起动电流为直接用△接法起动时的,所以对降低起动电流很有效。

但启动转矩也只有直接用△接法启动时，因此只适用于启动。

3、反接制动时，当电机转速接近于零时，应及时防止。

4、为使某工作台在固定的区间做往返运动，并能防止其冲出滑道，应当采用。

5、熔断器又叫保险丝，用于电路的保护，使用时应接在电路中。

6．直流电机反转的方法有：、。

7．变压器是按照原理工作的。

降压变压器的变压比 1，升压变压器的变压比 1。

（填“大于”、“小于”、“等于”）1、下列电器中不能用于通断主电路的是（）A 接触器B 自动开关C 刀开关D 热继电器2、已知一台异步电动机的同步转速为n1=1000r/min，额定转差率=0.05，这台电动机的额定转速为（）A、970r/minB、950r/minC、1050r/minD、50r/min3、三相笼型异步电动机要实现电气正、反转控制中的电气互锁指的是（）A.双重互锁B.按钮互锁C.机械互锁D.接触器互锁4、如果将启保停控制线路中自锁的常开触点错接成交流接触器的常闭触点起动时将会发生（）A线圈不会得电 B主触点不会闭合 C主触点不会释放 D听到噼里啪啦的声音5、直流电机中的换向极由( )组成。

专升本《电力拖动与控制系统》一、（共75题，共150分)1。

异步电动机在采用能耗制动时需要( ）。

(2分）A.转子回路串电阻B.定子回路串电阻C.把定子回路从电源断开,接制动电阻D。

定子回路通直流电流。

标准答案：D2。

三相桥式交叉连接可逆调速电路需要配置（）个限环流电抗器。

（2分)A.1B.2C.3D.4。

标准答案:B3。

闸管反并联可逆调速电路中采用配合控制可以消除( ). (2分）A.直流平均环流B.静态环流C。

瞬时脉动环流 D.动态环流.。

标准答案：A4。

为了检测直流电流信号，且与系统主电路隔离,常用的电流检测方法是( ）。

（2分）A。

串联采样电阻 B。

并联采样电阻C。

采用电流互感器 D.采用霍尔传感器。

标准答案:D5. 电流可反向的两象限直流PWM调速系统稳态工作时，当输出电压的平均值小于电机反电势时，电机工作在( ）象限。

（2分）A。

1 B。

2 C.3 D。

4.标准答案：B6。

直流斩波调速系统在回馈电流可控的回馈发电制动时，直流电动机的反电势( ）直流电源的电压。

（2分）A.大于B.等于 C。

小于。

标准答案：C7。

异步电动机串级调速系统，当调速范围较小时,一般采用的起动方法是（）. (2分）A.用串级调速装置起动 B。

定子降压起动。

标准答案：B8。

串级调速系统中，串级调速装置的容量（）. （2分）A.随调速范围D的增大而增加；B.随调速范围D的增大而减少；C。

与调速范围D无关..标准答案:A9。

绕线转子异步电动机的串级调速属于( )的调速方法。

(2分）A。

转差功率消耗型 B。

转差功率回馈型C.转差功率不变型.标准答案：B10。

永磁无刷直流电动机的调速系统中功率变换器的变频方式是（ )。

（2分）A.他控式变频 B。

自控式变频；C.矢量控制式变频。

标准答案：B11。

无刷直流电动机调速系统的位置检测器使用的是（ ) （2分)A.增量式位置检测器 B。

正余弦变压器.标准答案：A12. 永磁无刷直流电动机与永磁同步电动机结构非常相似，永磁无刷直流电动机的气隙磁密波形是（） (2分）A.近似方波 B。
