电机与拖动试卷B卷及答案

《电机与拖动》一、单项选择题(只有一个选项正确，共2道小题)1．电机和变压器运行时，在铁芯材料周围的气隙中（）磁场(A) 不存在(B) 存在(C) 不好确定正确答案：B2. 磁通磁路计算时如果存在多个磁动势，（）可应用叠加原理进行计算。

(A) 线性磁路(B) 非线性磁路(C) 任何磁路正确答案：A二、判断题(判断正误，共4道小题)3. 电机和变压器常用硅钢片做铁芯材料，是因为它们是软磁材料。

正确答案：说法正确4. 铁磁材料的磁导率小于非铁磁材料的磁导率。

正确答案：说法错误5. 铁芯叠片越厚，铁耗越小。

正确答案：说法错误6. 磁通磁路计算时如果存在多个磁动势，可应用叠加原理进行计算。

正确答案：说法错误三、主观题(共2道小题)7. 何谓饱和现象？电机的磁路为什么会出现饱和现象?饱和对电机运行性能有何影响？参考答案：答：电机磁路由铁心部分和空气隙部分组成，当铁心的B达到一定程度后，铁心部分的磁压降开始不能忽略，此时随着励磁磁动势的增加，主磁通的增加渐渐变慢，电机进入饱和状态。

由于饱和现象的存在，使电机设计时对H和B的值不能取得过高，材料利用率受到限制，激磁电流需要增大。

8. 电机和变压器的磁路常用什么材料制成，这类材料应具有哪些主要特性？试比较交流磁路和直流磁路的异同点。

参考答案：答：电机和变压器的磁路常用导磁性能好的铁磁材料制成。

直流磁路磁通不随时间变化，无磁滞、涡流损耗，也不会在无相对运动的导体中感应电势；而交流磁路磁通随时间变化，会在铁心中产生磁滞、涡流损耗，并在其交链的导体中感应电势电机与拖动I第2次作业一、单项选择题(只有一个选项正确，共2道小题)1. 直流电动机的额定功率指（）(A) 转轴上吸收的机械功率(B) 转轴上输出的机械功率(C) 电枢端口吸收的电功率(D) 电枢端口输出的电功率正确答案：B2. 一台四极直流发电机，单迭绕组，额定功率为20kW，现将其改接为单波绕组，则电机的额定功率为（）(A) 减少一半(B) 保持不变(C) 增大一倍(D) 增大二倍正确答案：B二、判断题(判断正误，共1道小题)3. 直流电机工作在任何运行状态下，感应电动势总是反电动势。

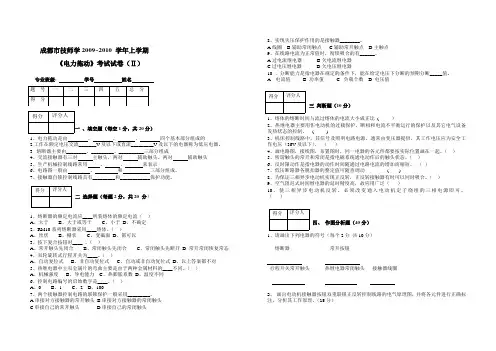

得分评分人得分评分人得分评分人得分评分人成都市技师学2009~2010 学年上学期《电力拖动》考试试卷（Ⅱ）专业班级: 学号 姓名一 、填空题（每空1分，共20分）1、电力拖动是由 、 、 、 四个基本部分组成的2.工作在额定电压交流_______V 及以下或直流_________V 及以下的电器称为低压电器。

3. 熔断器主要由________、_________、__________三部分组成4、交流接触器有三对 主触头，两对 辅助触头、两对 辅助触头5、生产机械控制线路常用 、 、 来表示6、电路图一般由 、 和 三部分组成。

7、接触器自锁控制线路具有_________和____________保护功能。

二 选择题（每题2分，共20 分）1、熔断器的额定电流应____所装熔体的额定电流（ ） A 、大于 B 、大于或等于 C 、小于 D 、不确定2、RM10系列熔断器采用____熔体。

（ ）A 、丝状B 、栅状C 、变截面D 、都可以 3、按下复合按钮时____ 。

（ ）A 、常开触头先闭合B 、常闭触头先闭合C 、常闭触头先断开D 常开常闭恢复常态 4、双轮旋转式行程开关为____。

（ ）A 、自动复位式B 、非自动复位式C 、自动或非自动复位式D 、以上答案都不对 5、热继电器中主双金属片的弯曲主要是由于两种金属材料的____不同。

（ ） A 、机械强度 B 、导电能力 C 、热膨胀系数 D 、温度不同 6、控制电路编号的启始数字是____。

（ ） A 、0 B 、1 C 、2 D 、1007、两个接触器控制电路的联锁保护一般采用_________。

A.串接对方接触器的常开触头 B.串接对方接触器的常闭触头 C.串接自己的常开触头 D.串接自己的常闭触头8、实现失压保护作用的是接触器________。

A.线圈B.辅助常闭触点C.辅助常开触点D.主触点 9、在线路电流为正常值时，衔铁吸合的有______。

直流电机部分一．填空题1.直流电机电枢绕组元件流过的电流是___________电流,流过正负电刷的电流是_________电流，直流发电机中电枢绕组产生的电磁转矩是_____ __性质的转矩,直流电动机电枢绕组电势的方向与电枢电流的方向__________。

2.直流电机的____________损耗等于___________损耗时效率最高。

3.他励直流发电机的外特性下降的原因有___________和__________，与之相比并励直流发电机的外特性，并励直流发电机电压变化率他励直流发电机。

4.并励直流发电机自励建压的条件有三个,它们是____ ___,________ __和_____________。

5. 一台并励直流电机Ea＞U时运行于_____ ____状态，此时电机I、Ia和If 之间的关系_____________， Ea＜U时运行在_____ ___状态，电机I、Ia和I之间的关系_____________。

f6. 直流电机空载时气隙磁密分布波形为___________波,电枢磁势分布的波形为___________波,电枢磁场空间分布波形为____________波。

7. 直流电机的电枢反应是，电刷放在几何中性线上，磁路处于饱和状态时,电枢反应的影响为(1)_________ _(2)__________。

8.按负载转矩的大小随转速变化的规律分类,负载可以分为_________,__________和________三类；位能性负载的机械特性位于____ _象限,反抗性负载的机械特性位于_________象限。

9.他励直流电动机恒转矩调速的方法有___________________,恒功率调速方法有________________。

10.他励直流电动机的励磁和负载转矩不变时,如降低电枢电压,则稳定后电枢电流将_________,电磁转矩将_________,转速将__________。

电机与拖动试题及答案1、直流电动机要实现反转时，要对调电枢电源极性，其励磁电源极性（）。

A、保持不变B、同时对调C、变与不变无可以答案： A2、一台三相变压器，SN=20kVA，U1N/U2N=1000/400V，Y，d接法，当此变压器额定运行时，二次侧的额定电流值为（）。

A、 50AB、 28.87AC、 16.67A答案： B3、他励直流电动机拖动恒转矩负载额定运行，若励磁电流下降，稳定运行后，其电枢电流将（）。

A、升高B、降低C、不变答案： A4、一台变压器原设计的频率为50Hz，现将它接到60Hz的电网上运行，当额定电压不变时，铁心中的磁通将（）。

A、增加B、不变C、减少D、为零答案： C5、某台三角形接线的交流电机的定子对称三相绕组，当电机运行时有一相绕组断线时，产生的基波磁势性质是（）磁势。

A、椭圆形旋转B、脉振C、圆形旋转答案： A6、变压器的空载损耗（）。

A、主要为铜耗B、主要为铁耗C、全部为铁耗D、全部为铜耗答案： B7、三相交流电机的定子合成磁势为圆形旋转磁势，其幅值表达式中的电流I1为（）。

A、每相电流的最大值B、每相电流的有效值C、线电流D、三相电流的代数和答案： B8、直流电机中电枢的主要作用是（）。

A、将交流电流变为直流电流B、实现直流电能和机械能之间的转换C、在空隙中产生主磁通D、将直流电流变为交流电流答案： B9、直流电动机起动电流很大的原因是（）。

A、电枢内阻小B、起动时反电动势为零C、励磁磁场很大D、电枢端电压高答案： B10、三相异步电动机在正常运行时，如果转子突然卡住不动，则转差率S=0。

（）答案：错误11、当电源频率和电动机的结构一定时，三相异步电动机转矩与加在定子绕组上的电压成正比。

（）答案：错误12、三相异步电动机旋转磁场的转速与磁极对数成反比，与电源频率成正比。

（）答案：正确13、直流发电机铭牌上标注的额定功率是指电机出线端输出的电功率。

（）答案：正确14、把三相异步电动机中的定子电流相序任意调换其中的两相，都能使电动机反转。

（5～Y△降压启动适用于电动机轻载启动，而且仅限于正常运行接法的电动机。

、三相交流异步电动机有能耗A、转速与轴上的负载成正比B、转速与电源电压成正比C、转速与电源频率成正比D、转速与三相励磁电流成正比3、直流电动机的机械特性描述了( D )的对应关系。

A、速度与电压B、速度和电流C、转矩和电压D、速度和转矩4、异步电动机工作时，转子的转速n与旋转磁场转速n0的关系是( A)。

A、n<n0B、n>n0C、n=n0D、n≤n05、三相异步电动机起动瞬时，转差率为( C )A、S=0B、S=S NC、S=1D、S>16、在正反转和行程控制电路中，把正、反转接触器的一对辅助动断触头分别串接在对方的控制回路中，其目的是为了( C )。

A、起自锁作用B、保证两个接触器能同时动作C、保证两个接触器不能同时动作D、能灵活控制电机正反转7、三相异步电动机的旋转方向由( C )决定。

A.电源电压大小B.电源频率的高低C.定子电流的相序D.转子电流的频率8、在继电器接触器控制电路中，自锁环节的功能是( B )A、保证可靠停车B、保证起动后持续运行C、兼有点动功能D、保证正反转不会同时作用9、交流电动机铁心采用硅钢片的目的是（C）。

A、减小磁阻和铜耗B、减小磁滞损耗和涡流损耗C、减小涡流D、减小磁滞和矫顽力10、电动机正反转控制电路中的联锁保护环节( B )A、仅保护电机B、仅保护电源C、电动机，电源均保护D、均无保护作用三、（1×10＝10分）判断题（正确的打√错误的打×）1、三相异步电动机的额定功率指输入功率。

（×）2、热继电器在电动机线路中作用是保护电动机不过负荷。

（√）3、在继电器接触器电动机控制电路中，自锁环节的功能是保证起动后电动机持续运行。

（√）4、三相异步电动机星三角降压启动方法，适用于正常运行三角形接法的电动机。

（√）5、三相异步电动机制动状态时机械特性在第二、四象限。

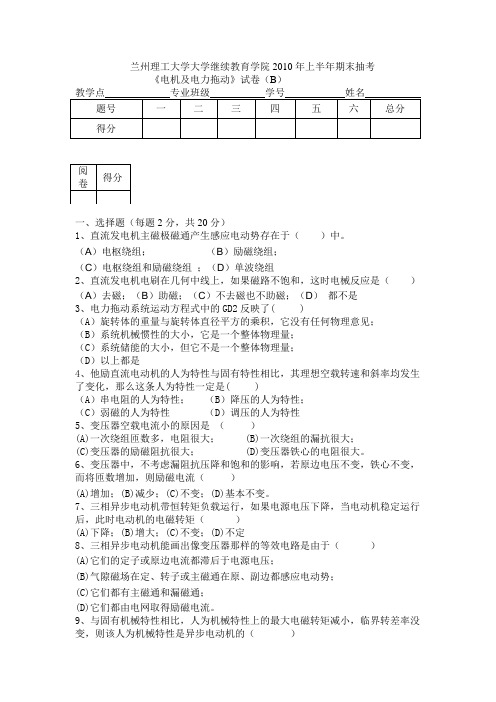

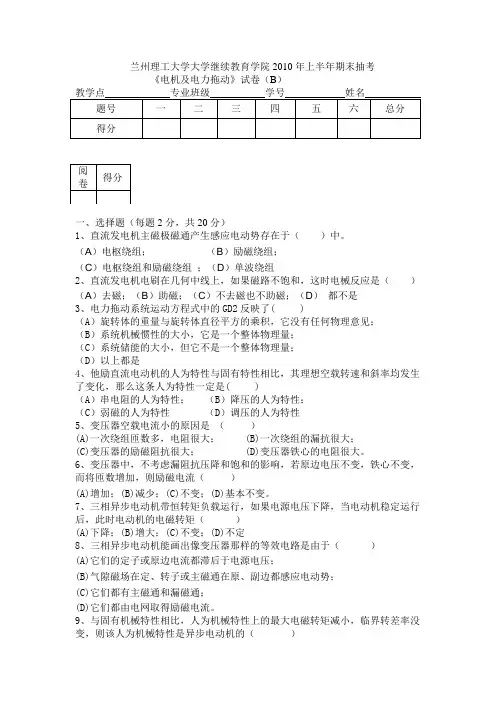

兰州理工大学大学继续教育学院2010年上半年期末抽考《电机及电力拖动》试卷（B）一、选择题（每题2分，共20分）1、直流发电机主磁极磁通产生感应电动势存在于（）中。

（A）电枢绕组；（B）励磁绕组；（C）电枢绕组和励磁绕组；（D）单波绕组2、直流发电机电刷在几何中线上，如果磁路不饱和，这时电械反应是（）（A）去磁；（B）助磁；（C）不去磁也不助磁；（D）都不是3、电力拖动系统运动方程式中的GD2反映了( )（A）旋转体的重量与旋转体直径平方的乘积，它没有任何物理意见；（B）系统机械惯性的大小，它是一个整体物理量；（C）系统储能的大小，但它不是一个整体物理量；（D）以上都是4、他励直流电动机的人为特性与固有特性相比，其理想空载转速和斜率均发生了变化，那么这条人为特性一定是( )（A）串电阻的人为特性；（B）降压的人为特性；（C）弱磁的人为特性（D）调压的人为特性5、变压器空载电流小的原因是（）(A)一次绕组匝数多，电阻很大； (B)一次绕组的漏抗很大；(C)变压器的励磁阻抗很大； (D)变压器铁心的电阻很大。

6、变压器中，不考虑漏阻抗压降和饱和的影响，若原边电压不变，铁心不变，而将匝数增加，则励磁电流（）(A)增加；(B)减少；(C)不变；(D)基本不变。

7、三相异步电动机带恒转矩负载运行，如果电源电压下降，当电动机稳定运行后，此时电动机的电磁转矩（）(A)下降；(B)增大；(C)不变；(D)不定8、三相异步电动机能画出像变压器那样的等效电路是由于（）(A)它们的定子或原边电流都滞后于电源电压；(B)气隙磁场在定、转子或主磁通在原、副边都感应电动势；(C)它们都有主磁通和漏磁通；(D)它们都由电网取得励磁电流。

9、与固有机械特性相比，人为机械特性上的最大电磁转矩减小，临界转差率没变，则该人为机械特性是异步电动机的（）（A）定子串接电阻的人为机械特性；（B）转子串接电阻的人为机械特性；（C）降低电压的人为机械特性。

电机与拖动考试试题及答案一、选择题1. 电机是将电能转化为______能的装置。

A. 动力B. 势能C. 热能D. 光能2. 电机中传动轴上的旋转运动为______运动。

A. 直线B. 曲线C. 往复D. 微小3. 下列哪种电机适用于毛细管电泳、微型泵、超声波发射装置等小功率、小转矩的设备？A. 步进电机B. 直流电机C. 交流异步电机D. 无刷直流电机4. 外加于电机定子绕组两端，可通过继电器、空气断路器等加载于电机上，用以启动、停止电机及防止电机超载的装置是______。

A. 保护器B. 制动器C. 变速器D. 隔离器5. 允许在非连续运转时间内不受额定功率的限制，并且可以在短时间内超负荷运行的称为________工作制。

A. 连续B. 短时C. 阶段D. 高速二、填空题1. 根据电机的结构特点，主要可将电机分为______类。

2. 电动机亦称为______。

三、解答题1. 请简要描述电机的原理及主要构成部分。

答案示例：电机的原理是利用电磁感应规律，将电能转化为动力能的装置。

主要构成部分包括定子、转子、空气隙、定子绕组和转子导体等。

定子是电机中固定的部分，由堆积排列在铁心上的绕组组成。

给定子绕组通以电流，形成旋转磁场。

转子是电机中可旋转的部分，它靠着力矩产生旋转运动。

空气隙是定子与转子之间保持一定距离的空间，有助于旋转运动的实施。

定子绕组是定子上的线圈，它使得通过定子产生电流，并且使得电磁场的方向恒定，从而保证电机的正常运转。

转子导体是转子上导电的部分，通过通电与磁场的相互作用，产生力矩使得转子旋转。

2. 在制动电机中，常用的制动方式有哪些？答案示例：制动电机常用的制动方式包括机械制动、电磁制动和电阻制动。

机械制动是通过制动器在电机轴上阻碍转动，实现制动效果。

电磁制动是通过电磁铁在电机定子上产生磁场，从而阻碍转子旋转，实现制动。

电阻制动是通过串接电阻将电动机的绕组引出，通过电阻形成感性负载，从而产生电流制动电动机。

电机拖动试题库含答案一、单选题（共30题，每题1分，共30分）1、起动转矩较大、转速变化不大的负载有?A、空气压缩机B、起锚机C、离心泵D、金属切削机正确答案：A2、变压器的相量图，不用来表示变压器中电量的关系。

A、电压-电流B、有效值C、功率D、相位差正确答案：C3、直流电机运行在发电机状态时，其（）A、Ea>UB、Fa=0C、EaD、Ea=U正确答案：A4、三相不可控整流桥采用进行整流A、二极管B、三极管C、晶闸管正确答案：A5、如果将频率调到额定频率的倍，即1=(fN)，采用严格恒磁通控制方式，则该频率对应机械特性曲线的最大拖动转矩.A、TsTB、TemNC、TemN/2D、2TemN正确答案：B6、在晶管三相交流调压器的接线形式中，比较常用的是接线方式A、三相全波星形联接的调压电路B、带零线的三相全波星形的调压电路C、晶管与负載接成内三角形的调压电路D、晶闸管三角形联接的调压电路正确答案：A7、在直流电动机时，运行效率最高时应是A、铁耗与磁滞损耗相等B、不变损耗与机械损耗相等C、可变损耗与不变损耗相等D、应是铁耗与铜耗相等时正确答案：A8、磁场强的地方，磁力线较?A、疏B、细C、粗D、密正确答案：D9、桥式可逆直流PW週速系的主电路，主要由四个三极管、四个二极管、直流电动机组成A、并联B、串联C、反并联D、混联正确答案：C10、相变压器铭牌上的额定电压是指A、回路电压B、输电电压C、线电压D、电阻压降正确答案：C11、关于交流电动机工作原理，下面说法中错误的是A、感应电流在旋转磁场的作用下产生电磁转矩，驱动子转动。

B、定子绕组中通以三相对称电流，在电动机定子内部将产生旋转磁场。

C、三相异步电动机的转子以与旋转磁场相等的速度旋转。

D、转子绕组与旋转场的相对运动产生感应电动势和感应电流。

正确答案：C12、一台三相变压器绕组联接标号为:D.y11说明该变压器A、一次为三角形接法，其线电势滞后星型接法的二次側线电势相位30B、二次侧为星形接法，其线电势滞后一次侧三角形接法的线电相位330°C、二次侧为三角形接法，其线电压滞后一次側星形接法的线电压相位330°D、一次为星形接法，其线电势滞后二次側三角形接法的线电压相位330°正确答案：B13、如果Pr.201=1，20，0:10，说明该段程序是（）（） HZ（）秒A、反转，20，10B、停止，10，20C、正转，20，10D、正转，10，20正确答案：C14、变频器做过全部清除操作之后，要重新设置:Pr.1、Pr.2、Pr.3这3个参数，它们的含义分别是A、下限频率，上限频率，额定频率和基底频率B、额定频率，基底频率，上限频率和下限频率C、上限频率，下限频率，额定频率和基底频率D、上限频率，额定频率，基底频率和下限频率正确答案：A15、关于相对磁导率下面说法正确的是A、无单位B、单位是特C、有单位D、单位是亨/米正确答案：A16、电机铭牌上Y311M-2中的Y代表?A、同步电动机B、异步电动机C、以上都不是正确答案：B17、当异步电动机的空气隙磁场在空间作正弦分布，并以恒定的转速n1旋转时，定子导体感应的电动势为()A、方波B、正弦波C、矩形波正确答案：B18、直流电机的铁损、铜损分别A、随负载变化，不随负载变化B、不随负变化，不随负载变化C、随负载变化，随负变化D、不随负载变化，随负载变化正确答案：A19、相异步电动机的定子绕组相当于变压器的A、一次绕组B、二次绕组C、电感D、铁心线圈正确答案：C20、变频器采用单极性SPWM脉完调制方法，参考信号为正弦波，载波信号为单极性或波A、双极性，五角波，锯齿波B、单极性，三角波，锯齿波C、双极性，三角波，锯齿波D、单极性，五角波，锯齿波正确答案：D21、一个单相交流绕组所建立的磁动势为磁动势。

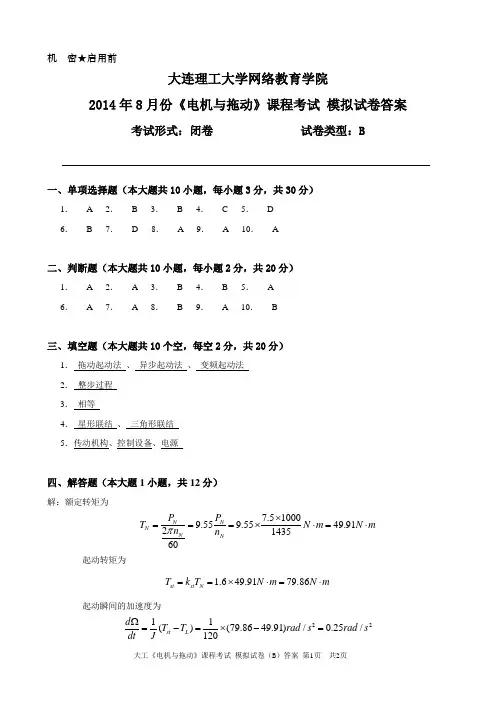

机 密★启用前大连理工大学网络教育学院2014年8月份《电机与拖动》课程考试 模拟试卷答案考试形式：闭卷 试卷类型：B一、单项选择题（本大题共10小题，每小题3分，共30分）1． A 2． B 3． B 4． C 5． D6． B 7． D 8． A 9． A 10． A二、判断题（本大题共10小题，每小题2分，共20分）1． A 2． A 3． B 4． B 5． A6． A 7． A 8． B 9． A 10． B三、填空题（本大题共10个空，每空2分，共20分）1． 拖动起动法 、 异步起动法 、 变频起动法2． 整步过程3． 相等4． 星形联结 、 三角形联结5．传动机构、控制设备、电源四、解答题（本大题1小题，共12分）解：额定转矩为7.510009.559.5549.912143560N N N N N P P T N m N m n n π⨯===⨯⋅=⋅ 起动转矩为 1.649.9179.86st st N T k T N m N m ==⨯⋅=⋅起动瞬间的加速度为2211()(79.8649.91)/0.25/120st L d T T rad s rad s dt J Ω=-=⨯-=五、计算题（本大题1小题，共18分）解：单台发电机为负载供电时，发电机的容量等于负载的容量，即2000tan 2000tan(arccos0.6)var 2666.7var A 3333.36kV AL L L G L P kWQ P k k S S ϕ===⨯====⋅=⋅(1)当发电机的功率因数提高到0.8时，输出的无功功率为 tan 2000tan(arccos0.8)var 1500var G L Q P k k ϕ==⨯=发电机的容量为A=2500kV A G S ==⋅⋅则同步补偿机的容量为(2666.71500)kV A=1166.7kV A S Q ==-⋅⋅(2)当发电机的功率因数提高到1时，输出的无功功率为0G Q =，则其容量为=2000kV A G L S P =⋅则同步补偿机的容量为=2666.7kV A L S Q =⋅。

电机与拖动试题及答案一、选择题1. 电机的基本原理是什么？A. 电磁感应B. 静电效应C. 电流的磁效应D. 光电效应答案：A2. 以下哪种类型的电机不属于交流电机？A. 同步电机B. 异步电机C. 直流电机D. 感应电机答案：C3. 电机的额定功率是指什么？A. 电机在任何情况下都能长期运行的最大功率B. 电机在特定频率和电压下能长期运行的最大功率C. 电机短时间内能运行的最大功率D. 电机在启动时消耗的功率答案：B4. 电机的效率是指什么？A. 电机输出功率与输入功率的比值B. 电机输入功率与输出功率的比值C. 电机输出功率与电机重量的比值D. 电机输入功率与电机体积的比值答案：A5. 电机的转子是什么？A. 固定部分B. 转动部分C. 导线部分D. 磁铁部分答案：B二、填空题1. 直流电机的工作原理是基于________效应。

答案：电流的磁2. 交流电机的转速与电源频率有关，当电机转速与电源频率同步时，这种电机称为________电机。

答案：同步3. 电机的负载转矩与转速成________关系。

答案：反比4. 电机的绝缘等级表示电机能够承受的最高温度，例如，绝缘等级B 的温度极限是________℃。

答案：1305. 电机的保护等级表示电机对外界固体物体和水的防护能力，例如，保护等级IP55表示电机对固体物体的防护等级是5，对水的防护等级是________。

答案：5三、判断题1. 电机的额定电流是指电机在额定负载下能够长期运行的最大电流。

（正确/错误）答案：正确2. 电机的效率随着负载的增加而增加。

（正确/错误）答案：错误3. 电机的转子和定子之间必须保持一定的气隙。

（正确/错误）答案：正确4. 电机的额定电压是指电机能够长期运行的最低电压。

（正确/错误）答案：错误5. 电机的保护等级IP67表示电机是完全防水的。

（正确/错误）答案：正确四、简答题1. 请简述直流电机和交流电机的主要区别。

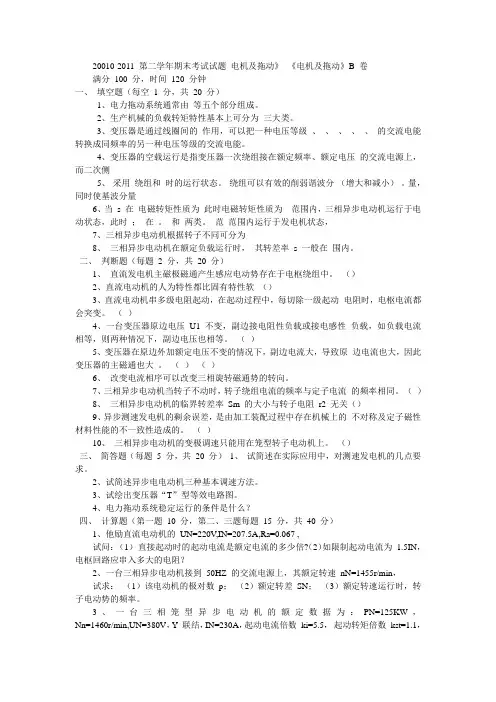

20010-2011 第二学年期末考试试题电机及拖动》《电机及拖动》B 卷满分100 分，时间120 分钟一、填空题（每空1 分，共20 分）1、电力拖动系统通常由等五个部分组成。

2、生产机械的负载转矩特性基本上可分为三大类。

3、变压器是通过线圈间的作用，可以把一种电压等级、、、、、的交流电能转换成同频率的另一种电压等级的交流电能。

4、变压器的空载运行是指变压器一次绕组接在额定频率、额定电压的交流电源上，而二次侧5、采用绕组和时的运行状态。

绕组可以有效的削弱谐波分（增大和减小）。

量，同时使基波分量6、当s 在电磁转矩性质为此时电磁转矩性质为范围内，三相异步电动机运行于电动状态，此时；在。

和两类。

范范围内运行于发电机状态，7、三相异步电动机根据转子不同可分为8、三相异步电动机在额定负载运行时，其转差率s 一般在围内。

二、判断题（每题2 分，共20 分）1、直流发电机主磁极磁通产生感应电动势存在于电枢绕组中。

（）2、直流电动机的人为特性都比固有特性软（）3、直流电动机串多级电阻起动，在起动过程中，每切除一级起动电阻时，电枢电流都会突变。

（）4、一台变压器原边电压U1 不变，副边接电阻性负载或接电感性负载，如负载电流相等，则两种情况下，副边电压也相等。

（）5、变压器在原边外加额定电压不变的情况下，副边电流大，导致原边电流也大，因此变压器的主磁通也大。

（）（）6、改变电流相序可以改变三相旋转磁通势的转向。

7、三相异步电动机当转子不动时，转子绕组电流的频率与定子电流的频率相同。

（）8、三相异步电动机的临界转差率Sm 的大小与转子电阻r2 无关（）9、异步测速发电机的剩余误差，是由加工装配过程中存在机械上的不对称及定子磁性材料性能的不一致性造成的。

（）10、三相异步电动机的变极调速只能用在笼型转子电动机上。

（）三、简答题（每题5 分，共20 分）1、试简述在实际应用中，对测速发电机的几点要求。

2、试简述异步电电动机三种基本调速方法。

电力拖动基础试题《电力拖动基础》试题B一、填空题（每空1分，共25分）1某起重机的提升机构，所吊重物的重力为3400N，以0.42 m/s 的速度等速上升，此时电动机的转速为975r/min。

忽略传动损耗，那么折算到电动机轴上的负载转矩为N.m，折算到电动机轴上的重物的飞轮力矩为N.m2。

2 一台Z2型他励直流电动机的铭牌数据为：P N=4kW，U N=220V，I N=22.7A，n N=1500r/min。

已知铜损占总损耗的1/2。

则电枢电阻R a= Ω，电势系数C eΦN= V/( r/min)，转矩系数C eΦN= N.m/A，理想空载转速n0= r/min，额定转矩T N＝N.m。

3直流调速系统采用改变电源电压调速，已知电动机的额定转速n N=900r/min，高速机械特性的理想空载转速n0= 1000r/min；低速机械特性的理想空载转速n0min=200r/min，在额定负载下低速机械特性的转速n min=100r/min，那么电动机在额定负载下运行的调速范围D= ，静差率δ= 。

4他励直流电动机降低电枢端电压调速可以实现恒调速；而在弱磁调速时可以实现恒调速。

5已知直流电动机的转动惯量为J，理想空载转速为Ω0，那么在空载起动过程中的能量损耗为；在空载能耗制动转速从Ω0减为0的过程中能量损耗为；在空载电枢反接制动转速从Ω0减为0的过程中能量损耗为。

6三相异步电动机的电磁转矩与和的乘积成正比。

异步电机接电源时，s=1时地电磁转矩称为，当电动机各参数及电源频率不变时，它与的平方成正比。

7异步电动机的能耗制动过程中，改变和的大小均可调节制动转矩的数值。

8 三相笼型异步电动机减压起动的方法有：、、等；绕线转子异步电动机可有、两种起动方法。

二、简答题（共35分）1 他励直流电动机的制动方法有哪几种？画出各自对应的人为机械特性图，并简述其特点。

（11分）2 试列举出三种以上异步电动机的调速方法，简述其调速原理和特点。

080702电力拖动控制系统-B答案(总4页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--—————————————————装订线——————————————————————————————————装 订 线————————————————— 第 2 页2. 双闭环调速系统中，转速调节器的作用是什么答：转速调节器的作用：（1）使转速 n 很快地跟随给定电压变化，稳态时可减小转速误差，如果采用PI 调节器，则可实现无静差；（2分）（2）对负载变化起抗扰作用；（2分）（3）其输出限幅值决定电机允许的最大电流。

（2分）3. 采用励磁反接的可逆调速系统中，要进行正转向反转的过渡，需要调节励磁下降，此时会出现什么问题，如何解决这一问题答：由于励磁绕组的电感大，励磁反向的过程较慢；方法：强迫励磁。

（3分） 电动机不允许在失磁的情况下运行，可能飞车；方法：电枢电流截止。

（3分） 4. 简述逻辑控制无环流可逆调速系统的原理。

答：逻辑控制的无环流可逆系统：当一组晶闸管工作时，用逻辑电路（硬件）或逻辑算法（软件）去封锁另一组晶闸管的触发脉冲，使它完全处于阻断状态，以确保两组晶闸管不同时工作，从根本上切断了环流的通路，这就是逻辑控制的无环流可逆系统。

5. 采用双极型PWM 变换器的调速系统，当电动机停止时，电枢电流是否等于零，为什么答：当电机停止时电枢电压并不等于零，而是正负脉宽相等的交变脉冲电压，因而电流也是交变的。

这个交变电流的平均值为零，不产生平均转矩，但是电枢电流的瞬时值却不等于0。

四、计算题（总计20分）1．（本题10分）双闭环调速系统中已知数据为：电动机：U nom = 220V ，I nom = 20A ，n nom = 1000r/min ，电枢回路总电阻R = 1。

设**10nm im ctm U U U V ===，电枢回路最大电流I dm = 40A ，K s = 40，ASR 与ACR 均采用PI 调节器。

《电机与电力拖动基础》试卷一一、填空题（每空1分，共20分）1、他励直流电动机的机械特性是指在电动机处于稳态运行的条件下转速和电磁转矩的关系。

2、直流电动机的起动方法有：电枢回路串电阻和降压起动。

3、一台接到电源频率固定的变压器，在忽略漏磁阻抗压降的条件下，其主磁通的大小决定于输入电压的大小，而与磁路的基本无关，其主磁通与励磁电流成正比关系。

4、变压器带负载运行时，若负载增大，其铁损耗将不变，铜损耗增大（忽略漏磁阻抗压降的影响）。

5、当变压器负载（φ2>0˚）一定，电源电压下降，则空载电流I0减小，铁损耗P Fe减小。

6、采用短矩绕组绕组和分布绕组绕组可以有效的削弱谐波分量，同时使基波分量减小（增大和减小）。

7、当s在 0~1 范围内，三相异步电动机运行于电动状态，此时电磁转矩性质为驱动性质；在小于1 的范围内运行于发电机状态，此时电磁转矩性质为制动性质。

8、三相异步电动机根据转子不同可分为笼型和绕线两类。

根据磁滞回线剩磁的大小，铁磁材料分为硬磁材料和软磁材料。

3. 电力拖动系统是由电动机拖动机械机构工作的系统。

4. 直流电动机的励磁方式包括他励、并励、串励和复励，其中他励直流电动机更适合于电动机控制的场合。

5. 电机绕组有两种形式，分别为叠绕组和波绕组。

使用于高电压的为波绕组，使用于大电流的为叠绕组。

6. 直流电机电枢磁场对空载主磁场的影响称为电枢反应。

7. 直流电机在主磁极之间常安装换向极改善换向。

换向极的位置恰好也是几何中性线的位置。

8. 从机械特性上看，第一象限为电动机的正向电动状态，第四象限为电机的反向制动状态。

9. 他励直流电动机的机械特性为硬特性，串励直流电动机的机械特性为软特性。

（硬、软）10.励磁绕组断线的他励直流电动机，空载起动时，将出现飞车 10.励磁绕组断线的他励直流电动机，空载起动时，将出现飞车情况。

情况。

11.一台三相变压器的变比为相电压之比。

12.额定电压为440V/110V的单相变压器，高压边漏电抗16，折合到二次侧后大小为1。

电机与拖动考试试题及答案一、单项选择题1. 电机的额定功率是指电机在额定电压、额定频率和额定负载下的输出功率。

这个说法（）。

A. 正确B. 错误2. 三相异步电动机的同步转速是由（）决定的。

A. 电源频率B. 磁极对数C. 电机转子的转速D. 电机定子的转速3. 在直流电动机中，换向器的作用是（）。

A. 改变电流方向B. 增加电流大小C. 减少电流损耗D. 调节电机转速4. 电机的效率是指（）。

A. 电机输出功率与输入功率之比B. 电机输入功率与输出功率之和C. 电机输入功率与输出功率之差D. 电机输出功率与电机额定功率之比5. 电机的启动电流通常（）额定电流。

A. 大于B. 等于C. 小于D. 无法确定二、填空题6. 电机的额定电压是指电机在正常运行时所允许的______电压。

7. 电机的额定频率是指电机在正常运行时所允许的______频率。

8. 电机的额定负载是指电机在正常运行时所允许的______负载。

9. 电机的启动转矩是指电机在______时的转矩。

10. 电机的额定转速是指电机在______时的转速。

三、简答题11. 简述三相异步电动机的工作原理。

12. 何为电机的额定点？请列出电机的几个主要额定参数。

13. 说明直流电动机与交流电动机在结构和工作原理上的主要区别。

14. 电机在启动时为什么会产生较大的启动电流？这对电机有什么影响？15. 电机的效率是如何计算的？提高电机效率有哪些方法？四、计算题16. 已知一台三相异步电动机的额定功率为10kW，额定电压为380V，额定频率为50Hz，磁极对数为2，求其同步转速。

17. 如果上述电机的效率为90%，输入功率为12kW，请计算其输出功率和实际效率。

18. 一台直流电动机的额定电流为100A，额定电压为220V，求其额定功率。

19. 已知一台电机的效率为85%，输入功率为15kW，求其输出功率。

20. 一台电机的额定转速为1500rpm，实际转速为1450rpm，求其滑差率。

巴音郭楞职业技术学院 机械电气工程系2011 至2012 学年第 二 学期《电机与拖动》期末考试试卷5、三相交流电动机的主要部件是定子和转子两部分。

（ ）6、三相绕线转子异步电动机转子回路串入电阻可以增大起动转矩，串入电阻值越大，起动转矩也越大。

（ ） 7、三相异步电动机的变极调速只能用在笼型转子电动机上。

（ ） 二、填空题（每空2分，共36分） 1、三相异步电动机根据转子结构不同可分为__ _和_ _ ___两类。

2、三相异步电动机电源电压一定，当负载转矩增加，则转速_ ______，定子电流__ ____ _。

3、三相异步电动机在额定负载运行时，其转差率s 一般在_ _____范围内。

4、三相异步电动机的过载能力是指 。

5、要改变异步电动机的转向，方法是 。

6、交流电机产生旋转磁场的条件是 。

7、鼠笼式异步电动机降压启动的方法有 、 和 还有三种方法。

8、异步电动机的制动方法有 制动、 制动和 制动。

9、改变三相感应电动机转动方向的方法是对调电源三根进线中的 。

10.异步电动机的调速是指用人为的方法改变电动机的转速,异步电动机的调速方法有 调速、 调速和 调速. 三、单项选择题（每题4分，共32分）1、变压器空载损耗 ( )班级 学号 姓名A全部为铜损耗； B全部为铁损耗； C主要为铜损耗； D主要为铁损耗2、一台变压器在（）时效率最高。

A β=1；B P0/PS=常数；C PCu=PFe；D S=SN3、要求几台电动机的启动或停止必须按一定的先后次序来完成的控制方式称为( )A 位置控制；B 多地控制；C 顺序控制； D连续控制。

4、与固有机械特性相比，人为机械特性上的最大电磁转矩减小，临界转差率没变，则该人为机械特性是异步电动机的： ( )A 定子串接电阻的人为机械特性；B 转子串接电阻的人为机械特性；C 降低电压的人为机械特性。

5、具有过载保护的接触器自锁控制线路中，实现短路保护的电器是（）A熔断器； B热继电器； C接触器； D电源开关。

常熟理工学院《电机与拖动》模拟试卷(A卷）一、填空题（每空1分，共15分)1、直流发电机电磁转矩的方向和电枢旋转方向______，直流电动机电磁转矩的方向和电枢旋转方向_______。

2、直流电动机的励磁方式有____________、__________、__________、____________四种。

3、变压器主要由_________________和__________________两部分组成。

4、三相交流电机电枢绕组产生基波旋转磁势的条件是_____________________，其转速与通入电流频率及电机极对数的关系是________，若改变电流的相序，其转向____________。

5、三相异步电动机在额定负载运行时，其转差率s一般____________在范围内。

6、异步电机中存在着二个转速:一个是转速，另一个是转速。

7、变压器空载运行时功率因数很低，这是由于__________________________________________________________。

二、判断题（每题2分,共10分）1、三相绕线转子异步电动机提升位能性恒转矩负载,当转子回路串入适当的电阻时，重物将停在空中。

（）2、不管异步电动机转子是旋转还是静止,定子旋转磁动势和转子磁动势之间都是相对静止.（）3、变压器在一次侧外加额定电压不变的情况下,二次侧电流也大,导致一次侧电流也大，因此变压器的主磁通也大.( ）4、直流电动机的人为特性都比固有特性软.（）5、三相异步电动机的变极调速只能用在笼型转子电动机上。

（）三、简答题（每题6分，共30分）1、什么因素决定直流电动机电磁转矩的大小？电磁转矩的性质和电动机运行方式有何关系？2、直流电动机为什么不能直接起动？如果直接起动会引起什么样的后果？3、变压器中主磁通与漏磁通的性质有什么不同?在等效电路中怎样反映它们的作用？4、为什么通常把三相异步电动机机械特性的直线段认为稳定运行段，而把机械特性的曲线段认为不稳定运行段？曲线段是否有稳定运行点？.5、异步电动机等效电路中的代表什么？能否用电感或电容代替，为什么？四、计算题（每题15分，共45分）1、一台并励直流电动机,，V，，,,试求：（1）电动机的额定输出转矩；(2）在额定电流时的电磁转矩；（3）当时电机的转速；(4）在总制动转矩不变的情况下,当电枢中串入电阻而达稳定时的转速。
