电机与拖动期末试卷

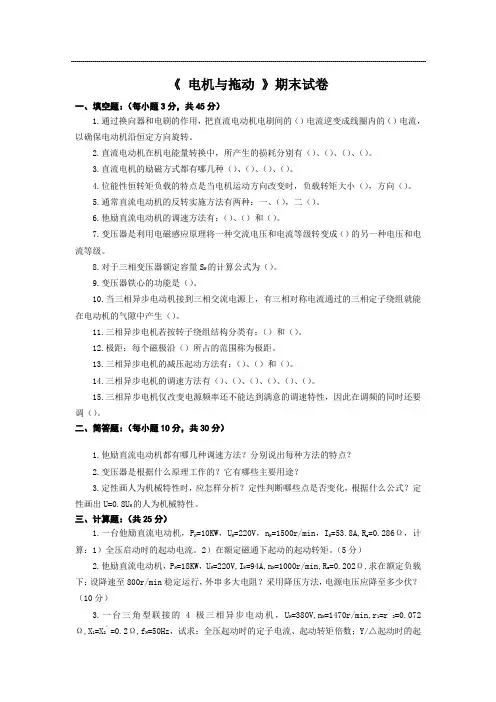

《电机与拖动》期末试卷一、填空题：（每小题3分，共45分）1.通过换向器和电刷的作用，把直流电动机电刷间的（）电流逆变成线圈内的（）电流，以确保电动机沿恒定方向旋转。

2.直流电动机在机电能量转换中，所产生的损耗分别有（）、（）、（）、（）。

3.直流电机的励磁方式都有哪几种（）、（）、（）、（）。

4.位能性恒转矩负载的特点是当电机运动方向改变时，负载转矩大小（），方向（）。

5.通常直流电动机的反转实施方法有两种：一、（），二（）。

6.他励直流电动机的调速方法有：（）、（）和（）。

7.变压器是利用电磁感应原理将一种交流电压和电流等级转变成（）的另一种电压和电流等级。

8.对于三相变压器额定容量S N的计算公式为（）。

9.变压器铁心的功能是（）。

10.当三相异步电动机接到三相交流电源上，有三相对称电流通过的三相定子绕组就能在电动机的气隙中产生（）。

11.三相异步电机若按转子绕组结构分类有：（）和（）。

12.极距：每个磁极沿（）所占的范围称为极距。

13.三相异步电机的减压起动方法有：（）、（）和（）。

14.三相异步电机的调速方法有（）、（）、（）、（）、（）、（）。

15.三相异步电机仅改变电源频率还不能达到满意的调速特性，因此在调频的同时还要调（）。

二、简答题：（每小题10分，共30分）1.他励直流电动机都有哪几种调速方法？分别说出每种方法的特点？2.变压器是根据什么原理工作的？它有哪些主要用途？3.定性画人为机械特性时，应怎样分析？定性判断哪些点是否变化，根据什么公式？定性画出U=0.8U N的人为机械特性。

三、计算题：（共25分）1.一台他励直流电动机，P N=10KW，U N=220V，n N=1500r/min，I N=53.8A,R a=0.286Ω，计算：1）全压启动时的起动电流。

2）在额定磁通下起动的起动转矩。

（5分）2.他励直流电动机，P N=18KW，U N=220V,I N=94A,n N=1000r/min,R a=0.202Ω,求在额定负载下：设降速至800r/min稳定运行，外串多大电阻？采用降压方法，电源电压应降至多少伏？（10分）3.一台三角型联接的4极三相异步电动机，U N=380V,n N=1470r/min,r1=r’2=0.072Ω,X1=X2’=0.2Ω,f N=50Hz，试求：全压起动时的定子电流、起动转矩倍数；Y/△起动时的起动电流、起动转矩。

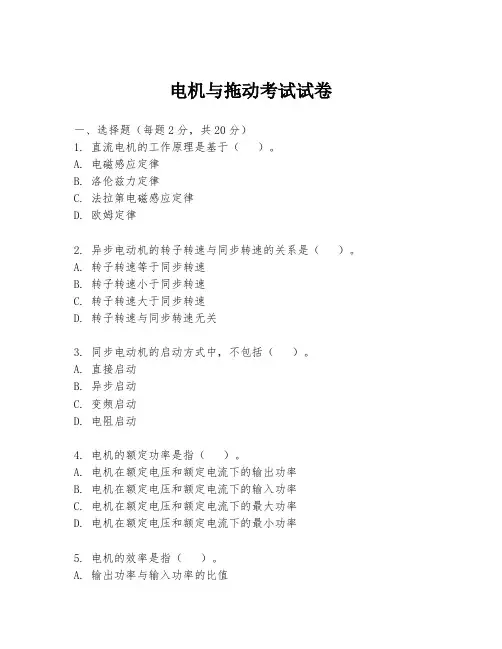

电机与拖动考试试卷一、选择题（每题2分，共20分）1. 直流电机的工作原理是基于（）。

A. 电磁感应定律B. 洛伦兹力定律C. 法拉第电磁感应定律D. 欧姆定律2. 异步电动机的转子转速与同步转速的关系是（）。

A. 转子转速等于同步转速B. 转子转速小于同步转速C. 转子转速大于同步转速D. 转子转速与同步转速无关3. 同步电动机的启动方式中，不包括（）。

A. 直接启动B. 异步启动C. 变频启动D. 电阻启动4. 电机的额定功率是指（）。

A. 电机在额定电压和额定电流下的输出功率B. 电机在额定电压和额定电流下的输入功率C. 电机在额定电压和额定电流下的最大功率D. 电机在额定电压和额定电流下的最小功率5. 电机的效率是指（）。

A. 输出功率与输入功率的比值B. 输入功率与输出功率的比值C. 输出功率与输入功率的差值D. 输入功率与输出功率的差值6. 电机的额定电压是指（）。

A. 电机在额定工作状态下的最高电压B. 电机在额定工作状态下的最低电压C. 电机在额定工作状态下的电压范围D. 电机在额定工作状态下的平均电压7. 电机的额定电流是指（）。

A. 电机在额定工作状态下的最高电流B. 电机在额定工作状态下的最低电流C. 电机在额定工作状态下的电流范围D. 电机在额定工作状态下的平均电流8. 电机的额定转速是指（）。

A. 电机在额定工作状态下的最高转速B. 电机在额定工作状态下的最低转速C. 电机在额定工作状态下的转速范围D. 电机在额定工作状态下的平均转速9. 电机的额定负载是指（）。

A. 电机在额定工作状态下的最大负载B. 电机在额定工作状态下的最小负载C. 电机在额定工作状态下的负载范围D. 电机在额定工作状态下的平均负载10. 电机的额定功率因数是指（）。

A. 电机在额定工作状态下的功率因数B. 电机在额定工作状态下的电压因数C. 电机在额定工作状态下的电流因数D. 电机在额定工作状态下的频率因数二、填空题（每空1分，共20分）1. 直流电机的励磁方式有______和______两种。

电机与拖动期末试题及答案一、选择题1. 电机是将电能转化为机械能的装置，下列选项中哪个不属于电机的分类？A. 直流电机B. 交流电机C. 步进电机D. 变压器答案：D2. 下列哪种电机是通过磁场的旋转来产生转矩并驱动负载的？A. 直流电机B. 交流电机C. 步进电机D. 无刷电机答案：B3. 以下哪个选项是描述一个电机的额定转矩？A. 最大转矩B. 初动转矩C. 定子电流D. 额定电流答案：A4. 对于具有固定磁极和回转铁心的电机，以下哪个选项正确描述其工作原理？A. 电流通过定子线圈并产生磁场，磁场与回转铁心之间的相互作用产生转矩。

B. 电流通过回转铁心并产生磁场，磁场与定子线圈之间的相互作用产生转矩。

C. 电流通过定子线圈和回转铁心同时产生磁场，磁场与负载之间的相互作用产生转矩。

D. 电流通过负载并产生磁场，磁场与回转铁心之间的相互作用产生转矩。

答案：A5. 下列哪个选项可以改变交流电机转向？A. 改变电源电压的频率B. 改变电源电压的极性C. 改变定子和转子的绕组方式D. 改变电源电压的大小答案：C二、简答题1. 请简要解释直流电机的工作原理。

答：直流电机的工作原理基于安培力作用和洛伦兹力作用。

当通电导体置于磁场中时，通电导体周围会产生磁场。

通电导体两边的磁场与外部磁场发生相互作用，产生一个力矩，从而导致通电导体发生旋转。

这一旋转的运动转化为机械能输出。

2. 请简述有刷直流电机和无刷直流电机的区别。

答：有刷直流电机和无刷直流电机的区别在于驱动方式和转子结构。

有刷直流电机通过电刷与换向器的配合，实现转子的换向。

而无刷直流电机采用电子换向器，无需机械部件进行换向操作。

另外，有刷直流电机采用触摸式刷子与旋转子接触，而无刷直流电机通过传感器控制电流供给给定的线圈。

三、计算题1. 一台直流发电机的额定电压为220V，额定电流为10A，额定转速为1500rpm。

求该直流发电机的额定输出功率。

答：额定输出功率 = 额定电压 ×额定电流= 220V × 10A= 2200W2. 一台三相感应电动机的额定功率为30kW，额定效率为0.9，额定电压为380V，额定电流为60A。

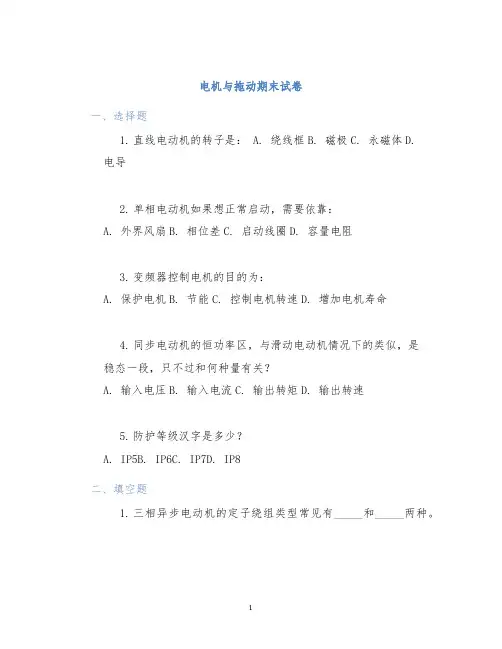

电机与拖动期末试卷一、选择题1.直线电动机的转子是： A. 绕线框B. 磁极C. 永磁体D.电导2.单相电动机如果想正常启动，需要依靠：A. 外界风扇B. 相位差C. 启动线圈D. 容量电阻3.变频器控制电机的目的为：A. 保护电机B. 节能C. 控制电机转速D. 增加电机寿命4.同步电动机的恒功率区，与滑动电动机情况下的类似，是稳态一段，只不过和何种量有关？A. 输入电压B. 输入电流C. 输出转矩D. 输出转速5.防护等级汉字是多少？A. IP5B. IP6C. IP7D. IP8二、填空题1.三相异步电动机的定子绕组类型常见有_____和_____两种。

2.汽车减速电机的作用有两种，一种是为了更好地控制车速，另一种是为了更好地_____车辆。

3.电机机械保护，电机启动前需检查的保护均选用_____保护方式。

4.传统的电梯电机往往采用_____电机。

5.电动汽车发展趋势为_____型。

三、问答题1.什么是电动机？简述电动机原理。

2.同步电动机与异步电动机有哪些区别？3.变频器控制电机有哪些好处？4.直线电动机有哪些类型？以及主要应用在哪些方面？5.电动汽车在发展过程中面临哪些挑战？四、综合题（拖动）1.请列举常见的电机维护保养的方法，并简述维护保养的注意事项。

2.下列有一个电动机的电气参数，试问能否逆推出它的机械参数？电动机参数：额定功率：0.75kW额定电压：220V额定角度：30度额定效率：60%3.请设计一张手动操作的直线电动机调速电路，将电动机转速从500rpm调整到1000rpm。

提示：变阻器会改变调制空气线圈的电流。

五、简答题1.电机启动时为什么会有“顿挫”现象？2.变频器驱动电机有哪些优缺点？3.如何有效提高电机的效率？4.汽车减速电机是如何工作的？5.电动汽车市场现状以及未来发展趋势。

六、计算题1.求异步电机滑差、输出功率等参数，已知：额定电压：380V额定电流：2A额定功率：1kW电机额定转速：1460rpm2.求直线电动机运动方程，已知：电机质量：10kg电机调速数据：1m/s^23.求同步电动机阻抗等参数，已知：额定电压：380V额定电流：8A额定功率：6kW参考答案：答案不再赘述。

电机拖动期末考试题及答案一、选择题（每题2分，共20分）1. 电机拖动中，电机的额定功率是指（）。

A. 电机的输入功率B. 电机的输出功率C. 电机的额定电压D. 电机的额定电流答案：B2. 直流电机和交流电机的主要区别在于（）。

A. 结构B. 电源类型C. 转速D. 效率答案：B3. 在电机拖动系统中，当负载增大时，电机的转速（）。

A. 增大B. 减小C. 保持不变D. 先增大后减小答案：B4. 电机的启动电流通常（）额定电流。

A. 等于B. 大于C. 小于D. 无法确定答案：B5. 电机的额定转速是指（）。

A. 电机的最高转速B. 电机的最低转速C. 电机在额定负载下的转速D. 电机在无负载下的转速答案：C6. 电机拖动系统的设计中，通常需要考虑的因素不包括（）。

A. 电机的效率B. 电机的功率因数C. 电机的重量D. 电机的体积答案：C7. 在电机拖动系统中，电机的效率是指（）。

A. 输出功率与输入功率之比B. 额定功率与实际功率之比C. 额定功率与输入功率之比D. 实际功率与额定功率之比答案：A8. 电机拖动系统中，电机的过载能力是指电机在（）额定负载下能持续工作的时间。

A. 低于B. 高于C. 等于D. 远高于答案：B9. 电机拖动系统中，电机的启动方式通常包括（）。

A. 直接启动和星-三角启动B. 直接启动和自耦变压器启动C. 星-三角启动和自耦变压器启动D. 所有选项答案：D10. 在电机拖动系统中，电机的调速方式不包括（）。

A. 变极调速B. 变压调速C. 变频调速D. 变温调速答案：D二、简答题（每题10分，共30分）1. 简述直流电机和交流电机在拖动系统中的优缺点。

答案：直流电机的优点是调速性能好，启动力矩大，缺点是结构复杂，维护成本高。

交流电机的优点是结构简单，维护方便，成本低廉，缺点是调速性能相对较差，启动力矩较小。

2. 描述电机拖动系统中的启动过程。

答案：电机拖动系统的启动过程通常包括：合上电源开关，使电机接入电网；电机开始旋转，此时由于电机的反电动势较小，电流较大；随着电机转速的增加，反电动势增大，电流减小；当电机达到接近额定转速时，电流降至额定电流，启动过程结束。

《电机与电力拖动》期末考试试卷附答案一、填空题（每空2分，共40分）1、他励直流电动机的机械特性是指在的条件，和的关系。

2、直流电动机的起动方法有：和。

3、一台接到电源频率固定的变压器，在忽略漏磁阻抗压降的条件下，其主磁通的大小决定于的大小，而与磁路的基本无关，其主磁通与励磁电流成关系。

4、变压器带负载运行时，若负载增大，其铁损耗将，铜损耗（忽略漏磁阻抗压降的影响）。

5、当变压器负载（φ2>0˚）一定，电源电压下降，则空载电流I0 ，铁损耗PFe 。

6、采用绕组和绕组可以有效的削弱谐波分量，同时使基波分量（增大和减小）。

7、当s在范围内，三相异步电动机运行于电动状态，此时电磁转矩性质为；在范围内运行于发电机状态，此时电磁转矩性质为。

8、三相异步电动机根据转子不同可分为和两类。

二、判断题（每题2分，共20分）1、一台直流发电机若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。

（）2、直流电动机的人为特性都比固有特性软（）3、直流电动机串多级电阻起动，在起动过程中，每切除一级起动电阻时，电枢电流都会突变。

（）4、一台变压器原边电压U1不变，副边接电阻性负载或接电感性负载，如负载电流相等，则两种情况下，副边电压也相等。

（）5、变压器在原边外加额定电压不变的情况下，副边电流大，导致原边电流也大，因此变压器的主磁通也大。

（）6、交流发电机正常发电以后可以断掉直流励磁电源。

（）7、改变电流相序可以改变三相旋转磁通势的转向。

（）8、不管异步电动机转子是旋转，还是静止，定、转子磁通势都是相对静止的（）9、三相异步电动机的最大磁通势Tm 的大小与转子电阻rm阻值无关。

（）10、三相异步电动机的变极调速只能用在笼型转子电动机上。

（）三、计算题（共40分）1、他励直流电动机的UN =220V,IN=207.5A,Ra=0.067Ω,试问：（1）直接起动时的起动电流是额定电流的多少倍?（2）如限制起动电流为1.5IN，电枢回路应串入多大的电阻？电机与电力拖动参考答案：一填空题：1、电动机处于稳态运、转速、电磁转矩2、电枢回路串电阻、降压起动3、输入电压、正比4、不变、增大5、减小、减小6、短矩绕组、分布绕组、减小7、0~1、驱动性质、小于1、制动性质8、笼型、绕线二、判断题1、√2、×3、√4、×5、×6、×7、√8、×9、√10、√三、计算题解：（1）直接起动的电流I st=U N/Ra=220/0.067=3283.6AI st/I N=3283.6/207.5=15.8（2）I st1=1.5×I N=1.5×207.5=311.25A=U N/(Ra+Rst)由此可得：Rst=0.64Ω。

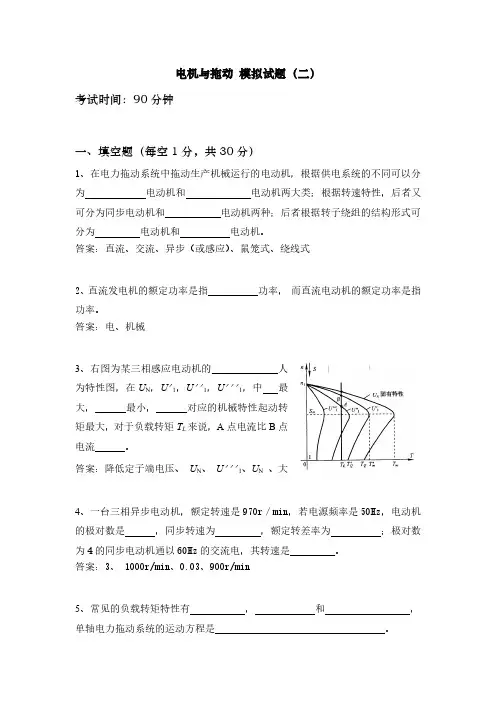

电机与拖动模拟试题（二）考试时间：90分钟一、填空题（每空1分，共30分）1、在电力拖动系统中拖动生产机械运行的电动机，根据供电系统的不同可以分为电动机和电动机两大类；根据转速特性，后者又可分为同步电动机和电动机两种；后者根据转子绕组的结构形式可分为电动机和电动机。

答案：直流、交流、异步（或感应）、鼠笼式、绕线式2、直流发电机的额定功率是指功率，而直流电动机的额定功率是指功率。

答案：电、机械3、右图为某三相感应电动机的人为特性图，在U N，U'1，U''1，U'''1，中最大，最小，对应的机械特性起动转矩最大，对于负载转矩T L来说，A点电流比B点电流。

答案：降低定子端电压、U N、U'''1、U N、大4、一台三相异步电动机，额定转速是970r／min，若电源频率是50Hz，电动机的极对数是，同步转速为，额定转差率为；极对数为4的同步电动机通以60Hz的交流电，其转速是。

答案：3、1000r/min、0.03、900r/min5、常见的负载转矩特性有，和，单轴电力拖动系统的运动方程是。

答案：恒转矩负载特性、恒功率负载特性、通风机类负载特性（或泵类负载特性）、T-Tz=Jd Ω/dt(或T-Tz=GD 2/375•dn/dt)6、变压器除了可以变电压，还可以变，变和变。

答案：电流、阻抗、相位7、同步电动机的运行方式有、和三种。

答案：电动机、发电机、补偿机（调相机）8、直流伺服电动机的与的关系称为调节特性，表征调节特性的量有和。

答案：转速、控制电压、始动电压、斜率二、计算题（共30分）1、（12分）某直流他励电动机额定数据如下：P N =22[kW],U N ＝220[V]，n N ＝1500[r/min]，I N ＝115[A]，电枢回路总电阻R a ＝0.1[Ω]，忽略空载转矩T 0，电动机带额定负载运行时，要求把转速降到1200r/min ，计算：（1）采用电枢串电阻调速需串入的电阻值；（2）采用降低电源电压调速需把电源电压降到多少；（3）若要把转速升高到1600r/min ，要把磁通降低到原来的多少倍？答案及解析：（1）2201150.10.1391500N N a E N N U I R C n --⨯Φ===1分则由串电阻机械特性()N N aE N E NU I R R n C C Ω+=-ΦΦ1分得()/(2200.1391200)/1150.10.36N E N N a R U C n I R Ω=-Φ-=-⨯-=Ω2分（2）由降压机械特性N aE N E NI R Un C C =-ΦΦ1分得：0.139********.1178.3()E N N a U C n I R V =Φ+=⨯+⨯=2分（3）由弱磁机械特性N N aE E U I Rn C C =-''ΦΦ1分知N N a E U I R C n -'Φ='，N N aE N NU I RC n -Φ=1分15000.93751600N E N E N n C C n ''ΦΦ===='ΦΦ3分即要把磁通减弱到原来的0.9375倍。

1、磁场交变会导致铁芯产生
损耗和
损耗，统称为铁耗。
2、三相异步电机的制动方法有
、反接制动和回馈制动。其中，采
密
用
制动时三相异步电机进入发电机状态，采用
异步电机进入电磁制动状态。
制动时三相
3、一台单相变压器的变比为 k，在高压侧做空载试验求得的励磁电抗与在
低压侧做空载试验求得的励磁电抗的实际值之比为
，标幺值之比
n 机械特性
A 负载特性
0
T
n
机械特性
TL
0
T
A 负载特性
n 机械特性
A
负载特性
0
T
n
机械特性
A
负载特性
0
T
A.
B.
C.
D.
8、下列方法中不可以用来削弱三相单层绕组异步电动机的谐波电动势是（ ）
A．使气隙磁场分布尽可能接近正弦波 B．采用对称的三相绕组
C．采用短距绕组
D．采用分布绕组
年级：
——————————
—————————
学号：
装订线内答题无效
本人承诺：在本次考试中，自觉遵守考场规则，诚信考试，绝不作弊。 学生签名：
班级 ：
————————————
南通大学 2021—2022 学年第 1 学期 电机及拖动（闭卷） 试卷（B）第 1 页 共 4 页
试题
一
二
三
四
五
六
总
得分
分
得分 评卷人 一、填空题（每空 2 分，共 20 分）
专业 ：
————————
学院：
出卷日期
年月 日
学号：
班学级号：：

《电机与拖动》试题库第一部分直流电机一、填空题：1、并励直流发电机自励建压的条件是；；o2、可用下列关系来判断直流电机的运行状态，当时为电动机状态，当时为发电机状态。

3、直流发电机的绕组常用的有和两种形式，若要产生大电流，绕组常采用绕组。

（4、直流发电机电磁转矩的方向和电枢旋转方向,直流电动机电磁转矩的方向和电枢旋转方向o5、单迭和单波绕组，极对数均为p时，并联支路数分别是, -6、直流电机的电磁转矩是由和共同作用产生的。

7、直流电机电枢反应的定义是,当电刷在几何中线时，电动机产生性质的电枢反应，其结果使和,物理中性线朝方向偏移。

二、判断题1、一台并励直流发电机，正转能自励，若反转也能自励。

（）2、一台直流发电机，若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。

（）3、一台并励直流电动机，若改变电源极性，则电机转向也改变。

（）4、直流电动机的电磁转矩是驱动性质的，因此稳定运行时，大的电磁转矩对应的转速就高。

（）三、选择题1、直流发电机主磁极磁通产生感应电动势存在于（）中。

（1）电枢绕组；（2）励磁绕组；（3）电枢绕组和励磁绕组2、直流发电机电刷在几何中线上，如果磁路不饱和，这时电械反应是（）（1）去磁；（2）助磁；（3）不去磁也不助磁。

3、如果并励直流发电机的转速上升20%,则空载时发电机的端电压U。

升高（）（1）20%；（2）大于20%；（3）小于20%。

四、简答题1、直流发电机的励磁方式有哪几种？2、如何确定换向极的极性，换向极绕组为什么要与电枢绕组相串联？3、试比较他励和并励直流发电机的外特性有何不同？并说明影响曲线形状的因素。

（并励直流发电机的外特性比他励的软。

他励：影响因素有两个4、一台并励直流发电机并联于电网上，若原动机停止供给机械能，将发电机过渡到电动机状态工作，此时电磁转矩方向是否变？旋转方向是否改变？五、计算题1、一台并励直流电动机，铭牌数据如下:P,=3.5kW, U220V, I『20A, n^lOOOr/min,电枢电阻R= Q , 疔IV,励磁回路电阻Ri=440 Q ,空载实验：当U=220V, n=1000r/min时，L=2A,试计算当电枢电流I ,=10A时，电机的效率（不计杂散损耗）。

南京邮电大学《电机与拖动基础》2023-2024学年第二学期期末试卷《电机与拖动基础》考试内容：《电机与拖动基础》；考试时间：120分钟；满分：100分；姓名：——；班级：——；学号：——一、选择题（每题2分，共20分）1. 直流电机中，产生恒定电磁转矩的是（）A. 定子磁场和电枢电流B. 励磁电流和电枢电压C. 电枢磁场和换向器D. 定子磁场和电枢磁场相互作用2. 三相异步电动机的定子绕组通常采用（）接法以获得旋转磁场。

A. 串联B. 并联C. 星形（Y）或三角形（Δ）D. 环形3. 下列关于直流电动机的说法中，正确的是（）A. 直流电动机只能改变电枢电压调速B. 直流电动机的励磁电流不能调节C. 直流电动机的转矩与电枢电流成正比D. 直流电动机的转速与电枢电压无关4. 三相异步电动机的同步转速nₛ与电源频率f和极对数p的关系为（）A. nₛ = 60f/pB. nₛ = 120f/pC. nₛ = f/pD. nₛ = 60p/f5. 异步电动机的启动电流一般（）其额定电流。

A. 小于B. 等于C. 大于D. 不确定6. 步进电机的特点是（）A. 转速高，但控制复杂B. 精度低，但成本便宜C. 可将电脉冲信号转换为角位移D. 适用于大功率传动系统7. 电机拖动系统中，当电机的机械特性曲线与负载特性曲线有（）交点时，系统处于稳定运行状态。

A. 无B. 一个或有限多个C. 无限多个D. 无法确定8. 直流电动机的弱磁调速方法是通过（）来实现的。

A. 减小电枢电压B. 增大电枢电流C. 减小励磁电流D. 增大励磁电流9. 永磁同步电机的转子采用永磁体材料，其优点是（）A. 励磁电流大，功率因数高B. 结构复杂，成本高昂C. 无需外部励磁电源，效率高D. 适用于频繁启动和制动的场合10. 异步电动机的电磁制动方式中，能耗制动是通过在电动机的定子绕组中接入（）来实现的。

A. 直流电源B. 交流电源，但与正常运行相序相同C. 交流电源，但与正常运行相序相反D. 电阻或电抗器二、填空题（每题2分，共10分）1. 直流电机中，换向器的作用是使电刷与_______保持良好的接触，实现电流的换向。

学年度第一学期自动化系《电机与电力拖动基础》期末考试试卷（）年级专业自动化班级学号姓名注：1、共120分钟，总分100分一、选择题（每小题2分，共20分）1．他励直流电动机的人为特性与固有特性相比，其理想空载转速和斜率均发生了变化，那么这条人为特性一定是：（3）（1）串电阻的人为特性；（2）降压的人为特性；（3）弱磁的人为特性。

2．直流电动机采用降低电源电压的方法起动，其目的是：（2）（1）为了使起动过程平稳；（2）为了减小起动电流；（3）为了减小起动转矩。

3．他励直流电动机拖动恒转矩负载进行串电阻调速，设调速前、后的电枢电流分别为I1和I2，那么：（2）（1）I1<I2；（2）I1=I2；(3)I1>I2。

4．三相异步电动机带恒转矩负载运行，如果电源电压下降，当电动机稳定运行后，此时电动机的电磁转矩：①①下降；②增大；③不变；④不定。

5．三相异步电动机的空载电流比同容量变压器大的原因：③①异步电动机是旋转的；②异步电动机的损耗大；③异步电动机有气隙；④异步电动机有漏抗。

6．三相异步电动机空载时，气隙磁通的大小主要取决于：①①电源电压；②气隙大小；③定、转子铁心材质；④定子绕组的漏阻抗。

7．三相异步电动机在运行中，把定子两相反接，则转子的转速会：②①升高；②下降一直到停转；③②下降至零后再反向旋转；④下降到某一稳定转速。

8．三相异步电动机能画出像变压器那样的等效电路是由于：②①它们的定子或原边电流都滞后于电源电压；②气隙磁场在定、转子或主磁通在原、副边都感应电动势；③它们都有主磁通和漏磁通；④它们都由电网取得励磁电流。

9．三相异步电动机的与固有机械特性相比，人为机械特性上的最大电磁转矩减小，临界转差率没变，则该人为机械特性是异步电动机的：（3）（1）定子串接电阻的人为机械特性；（2）转子串接电阻的人为机械特性；（3）降低电压的人为机械特性。

10．一台三相异步电动机拖动额定转矩负载运行时，若电源电压下降10%，这时电动机的电磁转矩：（1）（1）T em =T N ;(2) T em =0.81 T N ;(3) T em =0.9T N 。

《电机拖动与控制A卷》期末考试试卷附答案一.填空题（每空2分，共24分）1. 在均匀磁场中，磁感应强度B和磁通Φ的关系是，磁感应强度B与磁场强度H之比称为，衡量了物质的导磁性。

2. 磁性物质被交变磁化时产生铁损耗，包含损耗和损耗；铁损耗功率在变压器、电机中通常被称为损耗功率。

3. 按相数来分，变压器可以分为变压器和变压器。

4. 三相交流电动机同步转速表达式为。

5. 三相异步电动机转矩为n N =2950r/min，则同步转速n0= r/min，磁极对数p= 。

6. 完成直流电机换向操作的主要部件是：。

7. 额定电压为380/660V、Δ/Y联结的三相异步电动机，当电源电压为380V时，应采用联结方式。

二.判断对错题（每题2分，共22分）1. 恒定磁通通过铁心磁路时，铁心中不会产生功率损耗。

（）2. 电器设备长期运行时，实际工作电流不能大于铭牌额定电流值。

（）3. 变压器接额定电压正常运行时，无论负载大小，磁场近似不变。

（）4. 变压器处于效率最高点时，同时也处于满载状态。

（）5. 交流电机定子旋转磁场的转向由领先相绕组向落后相绕组旋转。

（）6. 起重机提升或者下放重物，该负载为反抗性恒转矩负载。

（）7. 三相同步电动机可以通过改变转子直流励磁电流的大小改变功率因数。

（）8. 电机运行具有可逆性，既可以工作在电动状态，又可以工作在发电状态。

（）9. 改变并励直流电动机电源电压极性，可以改变该电动机的旋转方向。

（）10. 直流电动机和异步电动机直接起动电流都比较大，会影响电机换向，因此不能直接起动。

（）11. 控制电机的主要任务是完成控制信号的传递和转换。

（）三.单项选择题（每题3分，共24分）1. 下面各项不属于三相变压器的主要功能的有：（）A. 交流电压的变换B. 直流电流的变换C. 阻抗变换D. 相位变换2. 变压器并联运行时，不需要满足的条件有：（）A. 电压比相同B. 联结组别相同C. 额定效率相同D. 短路阻抗标幺值相同3. 鼠笼式异步电动机常用的起动方法不包括：（）A. 转子串电阻B. 定子串电阻C. 星形－三角形起动D. 自耦变压器起动4. 下面的电机运行状态能将电能回馈给电网的是：（）A. 转子反向的反接制动B. 正向回馈制动C. 能耗制动运行D. 定子反接的反接制动5. 三相同步电动机的起动方法不包括：（）A. 拖动起动法B. 异步起动法C. 定子串电抗法D. 变频起动法6. 直流电机的电枢反应会造成什么影响：（）A. 没有影响B. 增磁效应C. 磁场消失D. 去磁效应7. 他励直流电动机空载运行时，如果励磁回路断电，电动机最有可能发生什么情况：（）A. 堵转B. 闷车C. 飞车D. 在某一转速平稳运行8. 并励直流发电机自励条件不包括：（）A. 主磁极必须要有剩磁B. 励磁绕组需串联电容器C. 励磁绕组和电枢绕组的连接要正确D. 励磁回路电阻应小于临界电阻四.简答题（每题8分，共16分）1. 试列举三相异步电动机产生电磁转矩的必要条件有哪些？2. 试说明同步电动机和异步电动机中“同步”和“异步”的概念。

电机及其拖动期末考试试题### 电机及其拖动期末考试试题#### 一、选择题（每题2分，共20分）1. 直流电机的工作原理是基于：- A. 电磁感应- B. 磁通密度- C. 磁极对数- D. 电流的热效应2. 交流电机和直流电机的主要区别在于：- A. 转速控制方式- B. 电源类型- C. 磁路结构- D. 转子材料3. 同步电机在额定负载下运行时，其转速与：- A. 负载大小无关- B. 电源频率无关- C. 电源电压无关- D. 以上都是4. 异步电机的转差率是指：- A. 转子转速与同步转速之差- B. 转子转速与额定转速之比- C. 同步转速与额定转速之差- D. 转子转速与电源频率之比5. 电机的启动电流通常：- A. 远大于额定电流- B. 略大于额定电流- C. 等于额定电流- D. 远小于额定电流#### 二、填空题（每空2分，共20分）6. 电机的额定功率是指电机在______下能够持续输出的最大功率。

7. 电机的效率是指电机输出的机械功率与______的比值。

8. 电机的过载能力是指电机在一定时间内能够承受______额定电流的能力。

9. 电机的绝缘等级越高，其允许的最高工作温度______。

10. 电机的启动方式主要有直接启动、______启动和变频启动。

#### 三、简答题（每题10分，共30分）11. 简述三相异步电机的工作原理。

12. 说明电机的额定点和过载点的区别。

13. 描述电机在启动过程中可能出现的问题及其解决方案。

#### 四、计算题（每题15分，共30分）14. 已知一台三相异步电机的额定功率为75kW，额定电压为380V，额定电流为150A，求其功率因数。

15. 假设上述电机在启动时，启动电流为额定电流的6倍，启动时间为5秒，请计算启动过程中消耗的电能。

#### 五、论述题（共30分）16. 论述电机拖动系统在工业自动化中的应用及其重要性。

注意：请考生在答题时，务必保持卷面整洁，字迹清晰，以便阅卷老师准确评分。

电机拖动基础期末试题及答案以下是一套电机拖动基础期末试题及答案，供您参考。

试题部分：一、选择题（每题2分，共20分）1. 电机拖动系统中，以下哪个元件不属于电动机的机械部分？A. 齿轮传动装置B. 机壳C. 轴承D. 绕组2. 电动机在运行过程中，出现哪种故障时需要立即切断电源？A. 绕组温度过高B. 输出功率超载C. 额定电流小于负载电流D. 电源电压波动3. 电动机输出电功率与输入电功率的比值称为：A. 功率因数B. 效率C. 转矩D. 转速4. 以下哪个因素对电动机效率影响最小？A. 绕组温度B. 负载功率因数C. 输入电压D. 电磁转矩5. 电机启动时，起动电流通常是额定电流的几倍？A. 4-5倍B. 2-3倍C. 1-2倍D. 稍微超过额定电流6. 温度传感器位于电机的哪个部位？A. 齿轮传动装置B. 机壳C. 风扇D. 绕组7. 电机拖动系统中，为了控制电机的速度和转矩，通常使用什么样的控制方法？A. 开关控制B. 频率变化控制C. 脉冲宽度调制控制D. 硬件电流反馈控制8. 电动机的绝缘材料不包括：A. 瓷B. 纸C. 木材D. 橡胶9. 电动机可以按照使用条件的不同进行多种不同的类别划分，其中最常见的划分方式是按照：A. 输出功率B. 负载类型C. 电源电压D. 效率等级10. 电力系统中，电能转化为机械能的装置是：A. 发电机B. 变压器C. 电动机D. 继电器二、计算题（每题10分，共20分）1. 一台额定电压为400V，额定功率为5kW的三相异步电动机，满负载时的功率因数为0.85，求电机的额定电流。

2. 一台电动机在满负载时，输入电功率为4kW，输出机械功率为3.5kW，计算电动机的效率。

答案部分：一、选择题答案：1. D2. A3. B4. C5. B6. D7. B8. A9. A10. C二、计算题答案：1. 首先计算电机的额定电流I：I = P / (√3 * U * cosφ)其中，P为电机额定功率，U为电机额定电压，cosφ为电机功率因数。

202-202电机与拖动基础期末考试(A) 202*-202*电机与拖动基础期末考试(A)202*/202*年电机与拖动基础期末考试题（A）一、填空题。

1.根据能量转换方式的不同，可以把电机分为三类分别为发电机，电动机，。

2.铁芯在变压器中主要起到两个作用：构成变压器的磁路，。

3.铁芯的结构主要有和两类。

4.小型变压器一般采用圆铜线，中，大型变压器多采用方形成。

5.根据高压绕组和低压绕组相互位置的不同绕组一般可分为用心式和两种。

6.是制造工厂对变压器正常工作时所作的使用规定。

7.在三项变压器中，额定电压都是指。

电压的单位是V(伏)或KV（千伏）。

8.按用途分变压器一般分为电力变压器和两大类。

9.变压器与周围介值温度的差值就叫做变压器的、10.变压器的冷却方式主要有以下几种：干式变压器、油浸风冷式及。

11.根据电磁感应定律，课推写出变压器元绕组感应电势的有效值为：。

12.是指变压器在空载时的元绕组电压与副绕组电压之比，用K表示。

13.一般用来反映供电电压的稳定性，电压变化率△U，用公式表示为：。

14.变压器类产品是指自耦变压器、自耦调压器、互感器、等。

15.三相异步电动机得基本结构可分为两大部分：固定不动的部分称为定子；旋转的部分称为。

16.极距是指定子绕组一个磁极所占有定子圆周的距离，一般用定子槽数来表示。

即：。

17.槽距角就是指两邻两个槽对应位置之间的电角度。

课有下式计算：。

18.定子绕组按槽内层数来分，可分为单层绕，组双层绕组和。

19.电机的型号为Y-112M-4，其中Y表示异步电动机，112表示电机的轴中心高，M表示电机机座类别，4表示。

20电机的防护型式，通常可分为开启式，防护式和。

三、简答题。

1.电机绝缘等级的含义是什么?各绝缘材料允许的工作温度是多少?2.常用的电机工作制又哪几种？分别用什么字母表示，各代表什么含义?3.Y系列电动机与JO2系列电动机相比有哪些优点？三、计算题。

1.某三相变压器为一个三相负载供电，额定状态下，负载的电压为380V，电流为26.3A，功率因数，cosF=0.87，求该变压器的容量及负载消耗的功率？2.某晶体管收音机输出电路的输出阻抗Z=382，接入的扬声器阻抗为Z=8，现接一个输出变压器使两者实现阻抗匹配，求该变压器原绕组匝数N1=560，问副绕组匝数N2为多少？202*/202*电机与拖动基础期末考试（A）答案一、填空题。

《 电机拖动与控制C 卷 》期末考试试卷附答案一.填空题(每空1分，共22分)1. 按电流种类不同，动力电机又分为 电机和 电机。

2. 变压器等效电路中的X 0称为 ，R 0称为 。

3. 一台2kVA ，400/100V 的单相变压器，低压侧加100V ，高压侧开路，P 0=20W ；当高压侧加400V ，低压侧开路，则可测得P 0= W 。

4. 当s 在0<s<1范围内，三相异步电机运行于 状态；当s 在s<0范围内，三相异步电动机运行于 状态。

5. 三相绕线式异步电动机，当定子绕组加频率为50Hz 的额定电压在额定状态下运行，其额定转差率为04.0=N s ，则转子绕组中电量的频率为 Hz 。

6. 生产机械的负载特性主要有以下三种： 负载， 负载，通风机负载。

7. 三相异步电动机的制动状态主要有：能耗制动， 和回馈制动。

8. 三相同步电动机可以通过调节 来调节其功率因数。

9. 一般三相同步电动机的制动方式只有 。

10. 直流电机的励磁方式主要有 、 、 和复励。

11. 他励直流电动机的调速方法有 调速、 调速和 调速。

12. 步进电机的转角与 成正比，其转速与输入脉冲的 成正比。

13. 电动机在额定工作条件下的允许输出功率称为 。

二.判断题(每题2分，共26分)1. 磁场强度H 是描述磁介质中实际磁场强弱和方向的物理量。

（ ）2. 一台变压器一次电压U 1不变，二次侧接电阻性负载或接电感性负载，如果负载电流相等，则两种情况下，二次电压也相等。

（ ）3. 联结组别分别为Y ，d11和Y ，y0的两台变压器可以并联运行。

（ ）4. 改变三相电流的相序，可以改变三相旋转磁通势的转向。

（ ）5. 三相异步电动机的效率特性与变压器相似，也有效率最高点。

（ ）6. 电动机拖动生产机械起动的正常转矩条件是L S T T )2.1~1.1(≥。

（ ）7. 三相绕线式异步电动机提升位能性恒转矩负载，当转子回路串接适当的电阻值时，重物将停在空中。

1、三相异步电动机额定转n N=1445r/min，磁极对数P= 。

旋转磁场转速n1= ，转差率SN= ，额定状态F转子电流频率f2= 。

2、三相异步电动机额定功率PN=2.2KW，n N=1430r/min，其额定转矩T N= ，转差率SN= 。

3、三相异步电动机T m=20N.m，起动转矩T xt=13N。

m，当电源电压F降20%时，T m’= T st’= 。

4、三相异步电动机定子绕组接法为，才可采用Y-Δ换接起动。

5、直流电动机电磁转矩公式为T= ，电压平衡方程式为。

6、他励直流电动机常用的调速方法有：、、。

7、交流接触器线圈失电时，闭合的是触点。

8、控制电路中，短路保护元件是，过载保护元件是，失压保护元件是。

9、直流电动机中换向器的作用是。

10、电动机正反转控制电路中两个常用触点的作用是。

1、绕线式异步电动机可以实现变极调速。

（）2、电动机拖动负载越重，电流则越大，因此，只要是空载，三相异步电动机就都可以直接起动。

（）3、采用Y-Δ或自耦变压器降压起动时，只能减小起动电流，不能增大起动转矩。

（）4、电动机的额定功率是指电动机额定运行时轴上输出的机械功率。

（）5、变频调速时应保持U/f1=常数。

（）6、在继电器接触器控制电路中，自锁环节的功能是点动控制。

（）7、熔断器的额定电流是指在此电流下过一段时间熔断。

（）8、三相异步电动机中转子感应电流的大小正比于旋转磁场的转速。

（）9、同一台直流电机既可作电动机，又可作发电机。

（）10、他励直流电动机采用电枢绕组串可阻调速时，机械特性较硬。

（）1、直流电动机要实现反转时，要对调电枢电源极性，其励磁电源极性（）A、保持不变B、同时对调C、变与不变无可以2、在直流电动机的各种制动方式中，最经济的制动方式是（）A、机械制动B、反馈制动C、能耗制动D、反接制动3、一台他励直流电动机在带恒转矩负载运行的过程中，若其它条件不变，降低电枢电压，则在重新稳定运行后，其电枢电流将（）A、不变B、下降C、上升4、三相异步电动机的转速越高，其越差率（）A、越大B、越小C、越稳定1、在三相异步电动机断一相的情况下，三相异步电动机（）。
