常用电子元器件的识别与检测
电子元器件是电子设备的基本构成部分，广泛应用于电子产品、信息技术、通讯等领域，因此对于电子元器件的识别与检测是电子产业的基本技能。
下面将根据常见的电子元
器件，介绍其识别与检测方法。
1. 电容器
电容器是常用的电子元器件，常见的有电解电容器和陶瓷电容器。
电解电容器的极性
明显，阳极和阴极可以通过外观识别，用万用表可以测试容值和损耗等参数。
而陶瓷电容
器的极性不明显，对其进行测试需要在检测时注意新旧电容的区别，使用万用表或LCR表
可以测试其容值、Q值等参数。
电阻器是电子电路中常用的电子元件，通常使用万用表测量其电阻值。
需要注意的是，电阻器通常会有一个色环编码，按照编码对其颜色进行判断可以知道电阻值。
此外，电阻
器的品质检测需要检查其温度系数等参数。
3. 二极管
二极管是常用的半导体器件，具有单向导电性。
通过外观和标识可以判断二极管的正
负极，通过万用表可以测试其导通电压和反向电压等参数。
需要注意的是，有些二极管具
有低压降和高压降等不同类型，需要对其类型进行识别。
5. 集成电路
集成电路是电子电路中常用的器件，可以包含多种电子元件。
其品牌、型号、批次等
信息通过外观可以判断，使用万用表进行测试，可以测试其输入电压和输出电压等参数。
此外，还需要注意集成电路的静态和动态特性，比如其工作温度和供电电流等等。
总之，对于以上所介绍的电子元件，识别和检测是电子产业中必不可少的技能，有效
的识别和检测方法可以将故障排查时间缩短，提升生产效率。
常用电子元器件识别与检测大家好，我是一名电子工程师，今天我要和大家分享一下关于常用电子元器件的识别与检测。
在我们的日常工作中，电子元器件是非常常见的，但是如何正确地识别和检测它们呢？这就需要我们掌握一定的知识和技巧。
我们需要了解一些基本的电子元器件。
比如说，电阻器、电容器、二极管、晶体管等等。
这些元器件都有各自的特点和用途，我们需要根据实际情况来选择合适的元器件。
我们还需要了解一些基本的测量工具，比如万用表、示波器等等。
这些工具可以帮助我们准确地测量元器件的参数和性能。
接下来，我将从三个方面来介绍常用电子元器件的识别与检测方法。
一、电阻器的识别与检测电阻器是我们最常用的电子元器件之一，它可以用来限制电流的大小。
在识别电阻器时，我们需要看它的外观特征，比如说颜色、形状、尺寸等等。
我们还需要使用万用表来测量电阻器的阻值和功率等参数。
如果测量结果不符合要求，就需要更换电阻器了。
二、电容器的认识与检测电容器是一种能够储存电荷的元器件，它可以用来滤波、耦合、隔直流等。
在认识电容器时，我们需要看它的外观特征，比如说颜色、形状、尺寸等等。
我们还需要了解电容器的类型和参数，比如说容量、电压等级、工作温度等等。
在使用万用表测量电容器时，我们需要先将其充电到一定电压，然后再进行测试。
如果测试结果不符合要求，就需要更换电容器了。
三、二极管和晶体管的认识与检测二极管和晶体管是常见的半导体元器件，它们可以用来放大信号、开关电路等等。
在认识二极管和晶体管时，我们需要看它们的外观特征，比如说颜色、形状、尺寸等等。
我们还需要了解它们的结构和工作原理，比如说PN结、双极性、单向导通等等。
在使用万用表测量二极管和晶体管时，我们需要先将其接入电路中，然后再进行测试。
如果测试结果不符合要求，就需要更换二极管或晶体管了。
以上就是我对常用电子元器件识别与检测的一些介绍。
希望大家能够通过学习这些知识，提高自己的技能水平。
谢谢大家！。
电容器的识别和检测一、电容的分类和作用1、分类电容(Electric capacity)，由两个金属极，中间夹有绝缘材料（介质）构成。
由于绝缘材料的不同，所构成的电容器的种类也有所不同：按结构可分为：固定电容，可变电容，微调电容。
按介质材料可分为：气体介质电容，液体介质电容，无机固体介质电容，有机固体介质电容电解电容。
按极性分为：有极性电容和无极性电容。
我们最常见到的就是电解电容。
根据介质的不同，同时结合实际应用中的具体情况，我们把电容器简单分为三类第一类：电解类电解电容器是指在铝、钽、铌、钛等阀金属的表面采用阳极氧化法生成一薄层氧化物作为电介质，以电解质作为阴极而构成的电容器。
目前最常用的电解电容有铝电解和钽电解。
广义上讲，电解质包括电解液、二氧化锰、有机半导体TCNQ、导体聚合物（PPy、PEDT）、凝胶电解质PEO等。
后面的几种是目前比较尖端的电容器。
注意：电解质和电介质的不同。
第二类：薄膜类以往的纸介电容器、塑料薄膜电容器多用板状或条状的铝箔作为电极，现在，大多采用真空蒸镀的方式在电容器纸、有机薄膜等的表面涂覆金属薄层作为电极。
由于金属化形式的出现，该类电容器在小型化和片式化方面有了长足的发展，对电解电容器构成一定的挑战和威胁。
第三类：瓷介类陶瓷电容器采用钛酸钡、钛酸锶等高介电常数的陶瓷材料作为电介质，在电介质的表面印刷电极浆料，经低温烧结制成。
陶瓷电容器的外形以片式居多，也有管形、圆片形等形状。
2、电容器的作用电容器在电子线路中的作用一般概括为：通交流、阻直流。
电容器通常起滤波、旁路、耦合、去耦、转相等电气作用，是电子线路必不可少的组成部分。
在集成电路、超大规模集成电路已经大行其道的今天，电容器作为一种分立式无源元件仍然大量使用于各种功能的电路中，作贮能元件也是电容器的一个重要应用领域，同电池等储能元件相比，电容器可以瞬时充放电，并且充放电电流基本上不受限制，可以为熔焊机、闪光灯等设备提供大功率的瞬时脉冲电流。

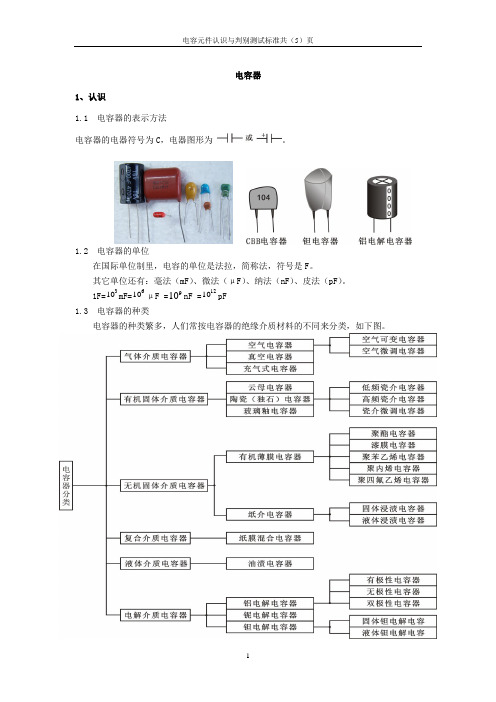

电容器1、认识1.1 电容器的表示方法电容器的电器符号为C ，电器图形为。
1.2 电容器的单位在国际单位制里，电容的单位是法拉，简称法，符号是F 。
其它单位还有：毫法（mF ）、微法（μF ）、纳法（nF ）、皮法（pF ）。
1F=310mF=610μF =910nF =1210pF 1.3 电容器的种类电容器的种类繁多，人们常按电容器的绝缘介质材料的不同来分类，如下图。
电容器按其调节型又可分为固定电容器、可变电容器及微调电容器三类，其中使用最多的为固定电容器。
可变电容器常见的有空气介质电容器和塑料薄膜电容器。
微调电容器又叫做半可变电容器，一般使用的有空气介质、陶瓷介质及有机薄膜介质等微调电容器。
常用电容器根据极性，分为无极性和有极性电容（有极性电容的耐压方向是有规定的）；按材料及用途常用如下分类：CB（有机薄膜）电容器（通常为无极性）CT（独石）电容器（通常为无极性）CC（瓷片）电容器（通常为无极性）CD（铝电解）电容器（通常为有极性）CA（钽电解）电容器（通常为有极性）及贴片电容等1.4 电容器的主要特性参数电容器的主要特性参数有标称容量、允许偏差、额定工作电压、抗电强度、绝缘电阻、漏电流、损耗因数、温度系数及频率特性等，下面分别进行介绍：1.4.1 标称电容量和允许偏差为了生产和使用方便，国家规定了一系列容量值标准，这一系列的容量值就称为标称容量。
生产出来的电容器容量不可能同标称容量完全一致，若两者的偏差在所规定的范围内，即称为允许偏差。
一般电容器常用Ⅰ、Ⅱ、Ⅲ级，电解电容器用Ⅳ、Ⅴ、Ⅵ级，根据用途选取。
精度等级与允许误差对应关系：00（01）-±1%、0（02）-±2%、Ⅰ-±5%、Ⅱ-±10%、Ⅲ-±20%、Ⅳ-（+20%-10%）、Ⅴ-（+50%-20%）、Ⅵ-（+50%-30%）。
一般规定电解电容器误差为±20%，CBB电容误差为±10%。
电容器的识别与检测讲述电的识别与检测介绍本文档旨在讲述电的识别与检测方法。
电作为一种常见的电子元件，在电路中起到储存能量、滤波和耦合等重要作用。
因此，正确识别和检测电的状态对于电路的正常运行至关重要。
电的识别方法1. 标识代码大多数电都会在外壳上印有标识代码，以帮助识别其参数和特性。
常见的标识代码包括电容值、电压额定值、容差、温度系数等信息。
通过仔细观察和对照相关资料，可以快速识别电的基本参数。
2. 外观和尺寸不同类型的电在外观和尺寸上也有所不同。
例如，固态电解电通常较大，而电介质电则较小。
通过观察电的外壳形状、颜色和尺寸等特征，也可以初步判断其类型和容量范围。
3. 测量电容值使用万用表或电容计等仪器可以准确测量电的电容值。
将仪器的测量引线连接到电的两个引脚上，根据仪器的操作说明进行测量。
通过测量结果可以确定电的实际电容值，与标识代码进行对比，检查是否存在损耗或故障。
电的检测方法1. 可视检查定期进行可视检查是发现电损坏和老化的重要方法之一。
观察电的外观，如果发现外壳变形、破裂、渗漏或焦糊等异常情况，应立即更换电。
2. 电的充电和放电通过对电进行充电和放电测试，可以评估电的电性能。
将电连接到适当的电源电路，记录充电和放电过程中的电流和电压变化情况。
对比理论模型，评估电的响应速度、电荷保持能力和泄漏情况。
3. 高频测试对于特定应用场景中使用的电，如射频电路中的电，可以通过高频测试来评估其性能。
高频测试要求使用特定的测试设备和频率，检测电在高频下的阻抗、容差和稳定性等特性。
结论准确识别和检测电容器的状态对于电路的正常运行至关重要。
通过标识代码、外观观察和测量电容值等方法可以识别电容器的基本参数。
而通过可视检查、充放电测试和高频测试等方法可以评估电容器的状态和性能。
在实际应用中，根据电路需求选择适当的识别和检测方法，以确保电容器的有效运行。
常用电子元件电容电容器俗称电容。
它是在两个金属电机之间夹了一层电介质构成。
所以它具有了存储电荷的能力。
所以在理论上，它对直流电流具有隔断的作用，而交流电流则可以通过，随着交流频率越高，它通过电流的能力也越强。
一些常用电容器外观见图1。
图一电容在电子线路中也是广泛应用的器件之一。
我们多采用它来滤波、隔直、交流耦合、交流旁路等，也用它和电感元件一起组成振荡电路。
电容的分类：按照电介质的不同，电容有很多种。
我们常见、常用的电容主要有：名称优点缺点主要应用瓷片电容体积特别小，高频损耗少，耐高温，价格低廉容量小普遍应用涤纶电容体积小，容量大电解电容容量特别大铝电解电容漏电大，容量不准确。
钽电解电容性能好但价格高耦合、滤波云母电容性能稳定，耐高温、高压。
高频性能好发光二极管纸介电容体积较小，容量较大、价格低高频性能较差我们在大多数的电子制作中，经常应用的是瓷片电容和电解电容。
按照结构的不同，我们将容量固定的电容称为固定电容，而可以调节的称为可调或半可调电容。
普通收音机选台的就是使用可变电容。
我们在线路图中常用“C”来代表电容，用图2的符号来表示固定电容，用图3的符号来表示半可变电容，图4表示可变电容，图5表示双联可变电容。
电解电容一般容量比较大，从1UF到10000UF都比较常见，它是有正负极之份的电容元件，在使用中正极节高电位端，负极接低电位端，不能够反接。
电解电容又分为铝电解、钽电解、铌电解，市面常见的是前两种，其中钽电解常被一些音响发烧友用于音响系统。
电解电容我们常用图6的符号表示。
图6：电解电容的标示符号电容的主要性能数：1、电容标称容量。
描述电容容量大小的参数，单位为“法（F）”。
在实际应用中，以“法”出现的电容很少见到，我们常用的、常见的是其他拓展单位：“微法”（μF）和“皮法”(pf)。
其单位换算公式：1F=1,000,000μF (106μF)=1,000,000,000,000pF (1012pF)2、耐压。
电容器的识别与检测1. 简介电容器是两金属板之间存在绝缘介质的一种电路元件。
其单位为法拉，符号为F。
电容器利用二个导体之间的电场来储存能量，二导体所带的电荷大小相等，但符号相反。
电容器包括二个电极，二个电极储存的电荷大小相等，符号相反。
电极本身是导体，二个电极之间由称为绝缘体（或称为介电质）Dielectric，绝缘金属隔开。
这种金属片通常用的是铝片或是铝箔，若用氧化铝来做介质的就是电解电容器。
普通用在电容器的介质是空气、云母、纸、油。
电荷会储存在电极表面，靠近介电质的部份。
由于二个电极储存的电荷大小相等，符号相反，因此电容器中始终保持为电中性。
1.1 电容器型号命名1.1.1型号标示国产电容器的型号一般由四部分组成（不适用于压敏、可变、真空电容器）。
依次分别代表名称、材料、分类和序号。
第一部分：名称，用字母表示，电容器用C。
第二部分：材料，用字母表示。
第三部分：分类，一般用数字表示，个别用字母表示。
第四部分：序号，用数字表示。
用字母表示产品的材料：A-钽电解、B-聚苯乙烯等非极性薄膜、C-高频陶瓷、D-铝电解、E-其它材料电解、G-合金电解、H-复合介质、I-玻璃釉、J-金属化纸、L-涤纶等极性有机薄膜、N-铌电解、O-玻璃膜、Q-漆膜、T-低频陶瓷、V-云母纸、Y-云母、Z-纸介国外电容器的型号命名方法国外电容器的型号命名由六部分组成. 第一部分用字母表示电容器的类型。
第二部分用数字表示外形结构。
第三部分用字母表示温度特性。
第四部分用字母或数字表示耐压值。
第五部分用数字表示标称容量。
第六部分用字母表示允许偏差。
1.1.2容量标示1）直标法用数字和单位符号直接标出。
如1uF表示1微法，有些电容用“R”表示小数点，如R56表示0.56微法。
2）文字符号法用数字和文字符号有规律的组合来表示容量。
如p10表示0.1pF、1p0表示1pF、6P8表示6.8pF、2u2表示2.2uF.3）色标法用色环或色点表示电容器的主要参数。
电容器的色标法与电阻相同。
电容器偏差标志符号：+100%-0--H、+100%-10%--R、+50%-10%--T、+30%-10%--Q、+50%-20%--S、+80%-20%--Z表：采用色标法电容器的各色环代表的含义a、色标电容也分4环和5环：第1、2、（3）环是有效数，第3（4）环倍率，第4（5）环是误差，距4（5）环较远的5（6）环是耐压；b、一道色环的宽度是标准宽度的2～3倍，表示是相同颜色的2或3道环。
例：红红橙22000pF4）数学计数法：如上图瓷介电容，标值272，容量就是：27X100pf=2700pf.如果标值473，即为47X1000pf=47000pf（后面的2、3，都表示10的多少次方）。
又如：332=33X100pf=3300pf。
5）贴片电容器a、贴片电容器的容量代码由3位数字组成，单位为pF；b、贴片钽电解电容器通常用四色环标注，前三环表示容量，第四环表示耐压。
c、有一种贴片电容器容量由字母＋数字表示，字母表示有效数，数字表示0的个数，单位pF 。
例：B3表示：1100 pFA:1 B:1.1 C:1.2 D:1.3 E1.5 F:1.6 G:1.8 H:2.0………1.1.3 分类根据《2013-2017年中国电容器行业市场前瞻与数据挖掘分析报告》分析统计，电容器主要分为以下10类：1．按照结构分三大类：固定电容器、可变电容器和微调电容器。
2．按电解质分类：有机介质电容器、无机介质电容器、电解电容器和空气介质电容器等。
电热电容器3、按用途分有：高频旁路、低频旁路、滤波、调谐、高频耦合、低频耦合、小型电容器。
4．按制造材料的不同可以分为：瓷介电容、涤纶电容、电解电容、钽电容，还有先进的聚丙烯电容等等5．高频旁路：陶瓷电容器、云母电容器、玻璃膜电容器、涤纶电容器、玻璃釉电容器。
6．低频旁路：纸介电容器、陶瓷电容器、铝电解电容器、涤纶电容器。
7、滤波：铝电解电容器、纸介电容器、复合纸介电容器、液体钽电容器。
8．调谐：陶瓷电容器、云母电容器、玻璃膜电容器、聚苯乙烯电容器。
9．低耦合：纸介电容器、陶瓷电容器、铝电解电容器、涤纶电容器、固体钽电容器。
10．小型电容：金属化纸介电容器、陶瓷电容器、铝电解电容器、聚苯乙烯电容器、固体钽电容器、玻璃釉电容器、金属化涤纶电容器、聚丙烯电容器、云母电容器。
1.1.4 充放电原理当电容器接通电源以后,在电场力的作用下,与电源正极相接电容器极板的自由电子将经过电源移到与电源负极相接的极板下,正极由于失去负电荷而带正电,负极由于获得负电荷而带负电,正,负极板所带电荷大小相等,符号相反.电荷定向移动形成电流,由于同性电荷的排斥作用,所以开始电流最大,以后逐渐减小,在电荷移动过程中,电容器极板储存的电荷不断增加,电容器两极板间电压 Uc等于电源电压U 时电荷停止移动,电流I=0,开关闭合,通过导线的连接作用,电容器正负极板电荷中和掉.当K闭合时,电容器C正极正电荷可以移动负极上中和掉,负极负电荷也可以移到正极中和掉,电荷逐渐减少,表现电流减小,电压也逐渐减小为零.1.1.5 应用1）能量储存当电容器和其充电线路分离后，电容器会储存能量，因此可作为电池，提供短时间的电力。
电容器常用在配合电池使用的电子设备中，在更换电池时提供电力，避免储存的资料因没有电力而消失。
电容器也常用在电源供应器中，可缓和全桥或半桥整流器的输出。
电容器也可用在电容泵浦（charge pump）电路中，储存能量，以产生比输入电压更高的电压。
在许多的电子设备及较大的电力系统〔如工厂〕中，为了提供信号电路或控制电路一个“干净的”的电源，常将电容器和电源电路并联。
如音响系统会用数个电容去除由电源线上传来60Hz的讯号。
电容可储存直流的电源，同时使电源电路产生的交流电流一个旁路的路径。
在车用音响系统中，就常使用电容器来补偿蓄电池瞬时输出功率的不足。
2）功率因数更正（改善）电容器可使用在需要功率因数更正的场合中，在这种情形时，常常是三个电容器配合三相的负载使用。
此时电容器的单位不用法拉计算，而是使用无功功率（Reactive Power），单位为乏（V Ar）。
加入电容器的目的是因抵消马达或日光灯等电感性负载的影响，使负载尽量接近电阻性负载。
V Ar = V2 × 2 π f C上述公式中 V：电压（V）， f：频率(Hz)， C：电容量(F)如改使用千乏（KV Ar）与微法拉（μF）为单位，则公式变成：KV Ar ＝ V2 × 2 π f C × 10-6 ÷ 1000 ＝ V2 × 2 π f C × 10-93）过滤、滤波4）信号耦合主条目：电容耦合由于电容器阻隔直流信号通过的特性，电容器常用来过滤信号直流的部分，只留下交流的信号，称为交流耦合（有时也会用变压器来达到类似目的）。
用在交流耦合用途的电容器会有较大的电容量，其电容值不需很精确，但在信号交流成份流过时，电容需有低的感抗值。
为这种用途被设计成适合穿过一个金属控制板的电容，被称为穿心电容,在电路图上穿心电容与其他电容器的符号有细微的差别。
5）噪声过滤器、马达启动器、及减震缓冲器当电感有电流流过，而瞬间开关开路时，因开关无法流过电流，电感电流瞬间降到零，会在开关或继电器两端产生高电压。
若电感较大时，其能量会产生火花，使得接点氧化或熔化接合，或造成固态开关的损坏。
若在开关旁并联缓冲电容(Snubber capacitor)，可以在开关开路时，提供电感电流路径通过，可以延长开关的寿命。
例如在汽车点火系统的断路器就会并联一缓冲电容。
在功率较小的系统中，产生的火花不会造成开关损坏，但产生的高电压会产生射频干扰(Radio Frequency Interference, RFI)，若加装缓冲电容即可减少因开关开路带来的干扰。
缓冲电容一般会串联低阻值的电阻，可以消耗能量及降低射频干扰。
感应马达需要一个随着时间变化其角度的旋转磁场，才能正常工作。
三相感应马达可以直接由三相电源产生旋转磁场，若是单相感应马达，则需在启动时加装一电容器，利用电容器和马达电感的相位差产生旋转磁场，使马达启动，此电容称为启动电容。
6）信号处理储存于电容器中的能量可用来表达信息，如电脑中的二进制形式，或开关电容电路与“水桶队列延迟线”（bucket－brigade delay lines）中的模拟形式。
电容器可被应用在模拟电路中做为积分器（integrators）或更复杂滤波器的组件，也用在负反馈环路稳定性中。
信号处理电路也用电容器对电路信号求积分（integral）7）调谐电电容器及电感器在调谐电路中用来选择固定频率范围内的信号。
例如，收音机的接收器就利用可变电容器来调整接收的频率。
8）传感器应用电容器的应用多半不会改变其物理结构，而是利用电容器的特性来改变电压或电流。
不过在固定电压下，若改变介电质的物理特性或电子特性，电容器也可用在传感应用上。
若使空气可以渗透到电容器的介电质中，可用电容器测量空气的湿度。
用可挠性的平板制作的电容器则可测量应力或压力。
在电容式麦克风中，电容一端可随空气压力而位移，另一端固定，则可用电容作为声音的传感器。
有些加速计使用芯片上蚀刻的微机电电容来测量加速度的方向及大小。
如此用在倾斜仪或汽车安全气囊的传感器中，测量加速度的变化。
9）脉冲功率及武器应用电感值低、耐高电压的大电容组 (capacitor banks) 常用来提供脉冲功率应用需要的大电流。
这类的应用包括了电磁成形 (electromagnetic forming)、Marx 脉冲发生器、脉冲激光（尤其是 TEA激光）、脉冲成形网络、雷达、核聚变研究及粒子加速器。
大型电容组被用做桥梁爆破炸药、核武器里面的起爆装置和其他特殊武器里面。
利用电容组作为电磁式装甲（electromagnetic armor ）、动能混合型弹药（railguns）和轨道一线圈混合发射器的电源的试验性工作正在进行。
2、电容器的主要参数和标志方法1、电容器的主要参数：耐压、标称容量、允许误差。
（1）耐压：电容器长期工作不被击穿所能承受的最大直流电压。
系列值(V)：1.6、4、6.3、10、25、32、35、40、50、63、100、125、250、400、450、500、630、1000.电容器的耐压通常在电容器表面以数字的形式标注。
注意：电容器使用时：电压不能超过其耐压值；滤波电路中，电容耐压值不低于交流有效值的1.42倍；电解电容，极性不能接反。
（2）标称容量:电容器上标注的电容量值。
1F=106μF=109nF=1012ρF±5％系列：1.0 1.1 1.2 1.3 1.5 1.6 1.8 2.0 2.2 2.4 2.7 3.0 3.3 3.6 3.9 4.3 4.7 5.1 5.6 6.2 6.8 7.5 8.2 9.1±10％系列：1.0 1.5 2.0 2.2 3.3 4.0 4.7 5.0 6.0 6.8 8.2±20%系列：1.0 1.5 2.2 3.3 4.7 6.8 （电解电容）（3）允许误差：电容实际值与标称值之差除以标称值所得百分数。
