四线电阻触摸屏校准算法小结

电阻式触摸屏校准算法分析<一> 算法分析电阻式触摸屏在X，Y坐标方向上是线性的，比如S32采用的触摸屏，理论上Xmin=0，Xmax=1023，Ymin=0，Ymax=1023。

但是实际的触摸屏，往往是xmin>0，xmax<1023，ymin>0，ymax<1023。

所以就需要校准。

此文讨论的校准算法，其原理就是利用触摸屏的线性特性，针对被校准的触摸屏，获取其真正的x，y的范围，即xmin，ymin，xmax，ymax将其记录下来。

以后当触摸事件发生，将触摸屏报告的原始坐标(x,y)按比例投射到0～1023的坐标上即可。

注意，TP与LCD在相同的坐标方向上，具有相似性，即比例一致性。

看看对原始坐标的处理：If (x<xmin) x=0;Else if (x>xmax) x=xmax-xmin;Else x=1023*(x-xmin)/(xmax-xmin);If (y<ymin) y=0;Else if (y>ymax) y=ymax-ymin;Else y=1023*(y-ymin)/(ymax-ymin);可见，对原始坐标，先减去一个0位置的偏移量（x-xmin），然后求得它X范围上的比率（(x-xmin)/(xmax-xmin)），再乘以1023，就得到了投射到（0～1023）上的坐标。

再看看校准算法。

在以下的讨论中，所谓物理坐标，指触摸屏上的坐标PT；所谓逻辑坐标，指LCD上的坐标PL。

LCD的宽度(W)对应TP的X方向，LCD的高度(H)对应TP的Y方向。

通过点击三个校准点Po(x,y)，Px(x,y)，Py(x,y)，我们能得到图中内层方框的X，Y的物理坐标范围，即Xm = Px.x – Po.x Ym = Py.y – Po.y将此图投射到LCD上，有如下(物理值->逻辑值)的对应关系：Xl->Lwl，Xm->Lwm，Xr->Lwr，Yb->Lhb，Ym->Lhm，Yt->Lht。

三点校准法三点校准法较之前面介绍的二点校准法更为精确。

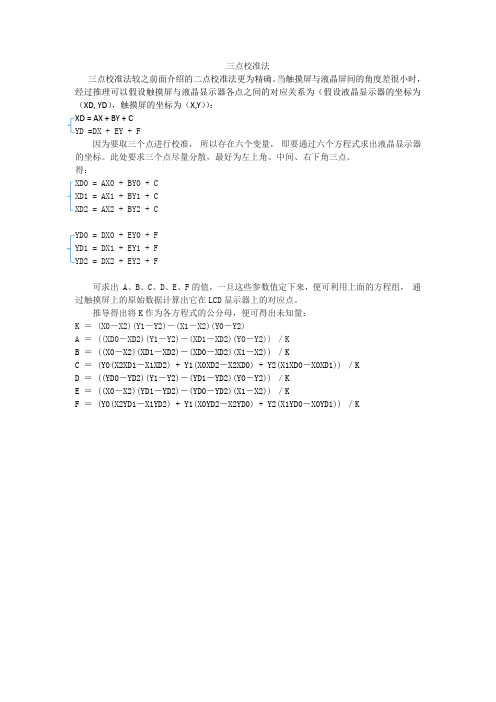

当触摸屏与液晶屏间的角度差很小时，经过推理可以假设触摸屏与液晶显示器各点之间的对应关系为（假设液晶显示器的坐标为（XD, YD），触摸屏的坐标为（X,Y））：XD = AX + BY + CYD =DX + EY + F因为要取三个点进行校准，所以存在六个变量，即要通过六个方程式求出液晶显示器的坐标。

此处要求三个点尽量分散，最好为左上角、中间、右下角三点。

得：XD0 = AX0 + BY0 + CXD1 = AX1 + BY1 + CXD2 = AX2 + BY2 + CYD0 = DX0 + EY0 + FYD1 = DX1 + EY1 + FYD2 = DX2 + EY2 + F可求出 A、B、C、D、E、F的值，一旦这些参数值定下来，便可利用上面的方程组，通过触摸屏上的原始数据计算出它在LCD显示器上的对应点。

推导得出将K作为各方程式的公分母，便可得出未知量：K ＝ (X0－X2)(Y1－Y2)－(X1－X2)(Y0－Y2)A ＝ ((XD0－XD2)(Y1－Y2)－(XD1－XD2)(Y0－Y2))／KB ＝ ((X0－X2)(XD1－XD2)－(XD0－XD2)(X1－X2))／KC ＝ (Y0(X2XD1－X1XD2) + Y1(X0XD2－X2XD0) + Y2(X1XD0－X0XD1))／KD ＝ ((YD0－YD2)(Y1－Y2)－(YD1－YD2)(Y0－Y2))／KE ＝ ((X0－X2)(YD1－YD2)－(YD0－YD2)(X1－X2))／KF ＝ (Y0(X2YD1－X1YD2) + Y1(X0YD2－X2YD0) + Y2(X1YD0－X0YD1))／K。

屏幕4点校准算法介绍屏幕4点校准算法是一种用于校准触摸屏幕的方法。

通过测量用户点击屏幕时的坐标，并与屏幕上实际显示的坐标进行比较，可以计算出触摸屏幕的误差，并进行校准，从而提高触摸屏幕的准确性和灵敏度。

本文将详细介绍屏幕4点校准算法的原理、步骤和应用。

原理屏幕4点校准算法的原理基于触摸屏幕在不同位置的响应误差是不一样的。

通常情况下，由于制造过程中的一些偏差和材料差异，触摸屏幕在边缘和角落的响应误差较大，而在中心位置的响应误差较小。

因此，通过在触摸屏幕的四个角落进行校准，可以得到一个精确的校准参数，从而减小触摸屏幕的误差。

步骤屏幕4点校准算法的步骤如下：步骤1：选择参考点首先，需要选择四个参考点，一般选取屏幕的四个角落。

这四个参考点的坐标需要事先确定，并且要尽可能分布在屏幕的不同位置。

步骤2：用户操作用户需要按照指示在屏幕上分别点击四个参考点位置。

系统会记录下用户点击时的坐标。

步骤3：计算校准参数根据用户点击时的坐标和事先确定的参考点坐标，可以计算出校准参数。

校准参数可以通过线性插值或者其他数学模型得到，具体的计算方法要根据具体情况而定。

步骤4：应用校准参数最后，将计算出的校准参数应用到触摸屏幕上，以校正触摸屏幕的误差。

校准参数可以通过软件或者硬件的方式进行应用。

应用屏幕4点校准算法广泛应用于各类触摸屏设备，例如智能手机、平板电脑、工控机等。

通过校准触摸屏幕，可以提高用户的触控体验，减少误操作，并且可以精确地控制光标的位置。

总结屏幕4点校准算法是一种用于校准触摸屏幕的方法，通过选择参考点、用户操作、计算校准参数和应用校准参数等步骤，可以提高触摸屏幕的准确性和灵敏度。

该算法广泛应用于各类触摸屏设备，可以改善用户的触摸体验。

触摸屏及ADS7846/HT20462009-05-15 10:17四线电阻式触摸屏，上图我们看到，触摸屏一般是上线和下线为一组。

左右线为一组，用万用表可以量到阻值。

上下的线阻为（Y+ Y-）阻值为 500欧----680欧。

左右线阻（X+ X-）阻值为 350欧----450欧。

jz4740,的中断计算程序#define SPCS_HIGH v_pSSIGPIORegs->group[SPI_EN_PIN/32].DATS = 1 <<(SPI_EN_PIN%32)#define SPCS_LOW v_pSSIGPIORegs->group[SPI_EN_PIN/32].DATC = 1 << (SPI_EN_PIN%32)#define SPCK_HIGH v_pSSIGPIORegs->group[SPI_CLK_PIN/32].DATS = 1 <<(SPI_CLK_PIN%32)#define SPCK_LOW v_pSSIGPIORegs->group[SPI_CLK_PIN/32].DATC = 1 <<(SPI_CLK_PIN%32)#define SPDA_HIGH v_pSSIGPIORegs->group[SPI_DATA_PIN/32].DATS = 1 <<(SPI_DATA_PIN%32)#define SPDA_LOW v_pSSIGPIORegs->group[SPI_DATA_PIN/32].DATC = 1 <<(SPI_DATA_PIN%32)#define SPDAIN v_pSSIGPIORegs->group[SPI_DATARX_PIN/32].PIN & (1 <<(SPI_DATARX_PIN % 32))//insert 0 ,not insert 1;#define SPDABUSY v_pSSIGPIORegs->group[SPI_BUSY_PIN/32].PIN & (1 <<(SPI_BUSY_PIN % 32))//insert 0 ,not insert 1;//------------------------------------------------------------------------------ void delay(int k){int i;for(i=0;i<k;i++);}void start()//SPI开始{SPCK_LOW;SPCS_HIGH;SPDA_HIGH;SPCK_HIGH;SPCS_LOW;}void WriteCharTo7843(unsigned char num) //SPI写数据{unsigned char count=0;SPCK_LOW;for(count=0;count<8;count++){if ( (num & 0x80) == 0x80)SPDA_HIGH;elseSPDA_LOW;SPCK_LOW;delay(3);SPCK_HIGH;delay(3);num <<= 1;}}int ReadFromCharFrom7843() //SPI 读数据{unsigned char count=0;WORD Num=0;for(count=0;count<12;count++){Num<<=1;SPCK_HIGH;delay(3); //下降沿有效SPCK_LOW;delay(3);if(SPDAIN)Num++;}return(Num);}INT WINAPI SpiISR( VOID ){while ( !g_SpiISR.bISTExist ){int X=0,Y=0,X_,y_;WaitForSingleObject( g_SpiISR.hIntrEvent, INFINITE );Sleep(30);//中断后延时以消除抖动，使得采样数据更准确start(); //启动SPIWriteCharTo7843(0x90); //送控制字 10010000 即用差分方式读X坐标详细请见有关资料delay(2);while(SPDABUSY);SPCK_HIGH; delay(4);SPCK_LOW; delay(4);X=ReadFromCharFrom7843();WriteCharTo7843(0xD0); //送控制字 11010000 即用差分方式读Y坐标详细请见有关资料delay(2);while(SPDABUSY);SPCK_HIGH; delay(4);SPCK_LOW; delay(4);Y=ReadFromCharFrom7843();SPCS_HIGH;RETAILMSG(1, (TEXT("SpiISR X=%d,Y=%d\r\n"),X,Y));InterruptDone( g_SpiISR.dwSwIntr );}return ( 0 );}控制字ADS7846的控制字由表1所列，其中S为数据传输起始标志位，该位必为“1”，A2～A0进行通道选择。

关于电阻式触摸屏的线性校准问题1 引言阻性触摸屏与LCD 显示器上的各点很难完全准确配合，因此除了采用精确的机械装配技术校准之外，在使用之前还必须进行软件校准。

本文介绍的校准方法首先确定误差源，然后通过三个选定点导出触摸屏的校准矩阵，并用软件方法来实施点与点之间对应关系的校准。

掌握这种技术，对降低嵌入式系统的成本至关重要。

图1所示是一个阻性触摸屏的横截面，其结构十分简单，由上下相对放置的两层结构构成，FILM 和玻璃的内表面涂上薄薄一层导电材料，并用一些透明绝缘隔离点（绝缘点）将导电表面隔开。

当手指或铁笔按压玻璃表面时，上层FILM 产生弯曲接触下层玻璃。

这种结构中层间的距离决定了触摸屏的敏感度。

层间距离越近，敏感度越小，压力就要越大，以使两层结构可靠接触。

玻璃或图1 阻性触摸屏的横截面 图2 触摸屏的等效电路图2所示是触摸屏的等效电路。

通过一个触摸屏控制器(AD 转换器)将电源的正、负极加到一块玻璃的导电层两端，另一块玻璃上的导电层则起到一个电位计游标的作用。

在玻璃上不同的触摸点，导电的情况也不同，数字转换器上便会录得不同的测试电压值，然后控制器将录得的电压值转换成一个二维坐标：X 轴坐标和Y 坐标。

这些控制器每秒钟可进行200次或更多的采样。

采样率通常与背景噪声和控制器质量有关。

智能控制器还具备其它一些功能，如检测到触摸时中断CPU 、在检测到触摸前设定采样率连续进行采样。

没有触摸时，控制器处于待机状态。

由于阻性触摸屏结构简单、操作易懂、所需软硬件有多个厂商可供选择，因此可用于对成本敏感的设计中。

然而，由于触摸屏与它背后的显示器(LCD 或其它)间的对应点很难完全配合，因此几乎所有带阻性触摸屏的设备在出厂前均要经过一定的校准。

否则在触摸屏上点击某一按钮或选择某项功能时，内置的软件便无法对这一点击做出正确响应。

本文介绍的校准方法需要三个目标点/或测试点，然后依次进行触摸测试，以确定该显示屏特有的校准因数。

电阻屏四点校准的原理电阻屏四点校准的原理电阻屏是一种常见的触摸屏技术，广泛应用在智能手机、平板电脑、电子签名板等设备上。

为了确保电阻屏的准确性和稳定性，四点校准成为了必要的步骤。

本文将介绍电阻屏四点校准的原理及其作用。

一、什么是电阻屏四点校准？电阻屏四点校准是一种通过模拟量转换器测量电阻屏上的四个特定点，以确定其电阻分布的过程。

校准的目的是确保电阻屏的触摸响应准确，并消除由于材料特性、温度变化等因素引起的误差。

二、为什么需要电阻屏四点校准？电阻屏是一种基于物理压力感应的触摸屏技术，通过人手或者特制的触笔施加压力来实现操作。

然而，由于材料特性的差异和温度的影响，电阻屏在不同位置的电阻值可能存在差异。

这会导致触摸点定位的偏差，使得用户操作不准确。

因此，四点校准的目的是通过测量和纠正这些差异，使电阻屏的触摸响应更加准确、可靠。

三、电阻屏四点校准的原理1. 准备工作在进行四点校准之前，首先需要提供一组已知准确坐标的参考点。

这些参考点可以通过机器精确标定或者其他测量手段得到。

2. 测量电流四点校准需要在电阻屏上施加小电流。

在校准过程中，首先需要在触摸屏的四个角落施加电流。

3. 测量压力通过测量电流的变化，可以得到一个电压值。

随着压力的施加，电压值也会发生变化。

4. 计算差异校准的关键在于计算不同触摸点之间的电阻差异。

在四点校准中，通过比较四个参考点之间的电阻值，可以确定触摸屏的电阻分布情况。

5. 纠正坐标根据上一步的计算结果，可以计算出每个触摸点的实际坐标。

通过将实际坐标与标定参考点进行比较，可以得到触摸点的偏差。

然后，利用这些偏差可以对触摸点进行纠正，从而提高触摸屏的精度。

四、电阻屏四点校准的优势1. 精确度高通过四点校准，可以准确地测量电阻屏的电阻差异，并计算触摸点的实际坐标。

这种精确度使得用户在操作时能够更加准确地点击、滑动或者缩放屏幕上的内容。

2. 稳定性强由于电阻屏四点校准可以消除由于材料特性和温度变化引起的误差，因此触摸屏的稳定性得到了提高。
