传统四线电阻式触摸屏结构及流程

传统四线电阻式触摸屏结构及流程

1.3：电阻式触摸屏结构分解
FILM 面
GLASS面
银电极
1.3：电阻式触摸屏结构分解
隔点
印刷绝缘后 绝缘油墨层
印刷隔离点后
1.3：电阻式触摸屏结构分解
注释： FILM印刷层与GLASS基本相同， 没有隔离点层
粘合胶层
印刷粘合胶，印刷工序结构
四线电阻式触摸屏结构图（1）
粘合胶层（采用印刷工
艺印刷，厚度约20微米）

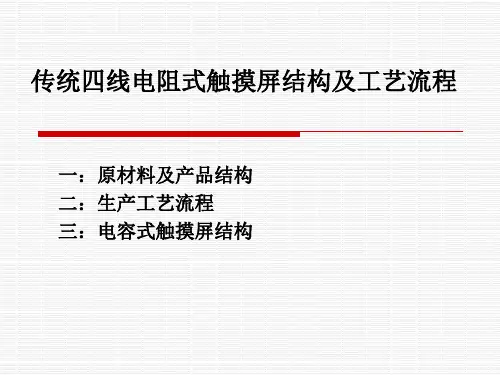

传统四线电阻式触摸屏结构及工艺流程
一：原材料及产品结构 二：生产工艺流程 三：电容式触摸屏结构
一：原材料及产品结构
1.1:ITO FILM
Base PET 注释： 注释： 1：PET基材表面采 用磁控溅射镀膜，技术 要求高，生产厂商不多， 高品质膜基本为日系厂 商所垄断 2：ITO膜层厚度约 300nm,PET常见厚度 为0.175，0.180， 0.125mm.
3M8187
180微米
厚度：约100nm 厚度：100～300nm :厚度：0.55mm
Base Glass
厚度：100～300nm 厚度：约100nm
3.2:pixcir
1:结构图（1） Cover lens OCA Base glass Sense glass ITO 厚度<300nm
SiO2介质层 ITO厚度<300nm SiO2保护层
贴
合
印粘合胶 印绝缘
室
印银电极
FILM领料 领料
裁切
热处理
印刷MK 印刷
蚀刻剥膜
2.2：后段流程 贴合 切割 尺寸检查 I 贴保护膜 压FPC P Q C 外观 封胶 检测
F Q C
装盒
装箱

采用ADS7846控制器的电阻式触摸屏接口电路设计

采用ADS7846控制器的电阻式触摸屏接口电路设计
采用ADS7846控制器的电阻式触摸屏接口电路设计
1 电阻式触摸屏的结构
电阻式触摸屏的检测部件是一块与显示器表面紧密配合的多层复合薄膜，由一层玻璃或有机玻璃作为基层，表面涂有一层阻性导体层(如铟锡氧化物ITO)，上面再盖有一层外表面被硬化处理、光滑防刮的塑料层，塑料层的内表面也涂有一层阻性导体层。在两导体层之间有一层具有许多细小隔离点的隔离层，把两导体层隔开绝缘，。当手指触摸屏幕时，两导体层在触摸点位置产生了接触，控制器检测到这个接通点后计算出X，Y坐标，这就是电阻式触摸屏的检测原理。
式中：Xmax，Xmin为X位置电压转换结果的最大、最小值;Ymax，Ymin为Y位置电压转换结果的最大、最小值;Y，X为触摸点位置电压的转换值;x，y为校正后的触摸点坐标。
3 触摸屏与微机的接口
3.1接口电路
应用ADS7846实现触摸屏与单片机80C55的接口电路，触摸屏的X+，X-，Y+，Y-分别与ADS7846的相应端连接，当控制字中 A2A1-A0=001时，通过片内模拟开关的切换，将X+接电源VCC，X-接地，将Y+与Y-端以差动形式接到A/D转换器的输入端，A/D转换器的结果就是Y位置电压。类似当控制字中A2A1A0=101时，A/D转换器的结果就是X位置电压。单片机与ADS7846间的数据传送采用串行通信方式时，由于单片机串口方式1～3为异部通信方式，与ADS7846的时序不相配;串口方式0为移存器方式，虽然与ADS7846时序可以配合，但串口数据输入/输出使用同一端子RXD(TXD)为同步脉冲输出端)，ADS7846数据输入/输出采用不同端子DIN，DOUT。为了实现正确的数据双向传送，设计了双向数据芯片GAL，该芯片的功能是当E=O时，数据传送方向为Y到A;当E=1时，传送方向为B到Y。ADS7846的笔中断信号接P2.4，当信号有效时，单片机发送控制字。ADS7846的忙信号BUSY接P2.6，在BUSY信号的下降沿，单片机接收A/D转换结果。

电阻式触摸屏 制备工艺流程

电阻式触摸屏 制备工艺流程

电阻式触摸屏制备工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!电阻式触摸屏的制备工艺流程详解电阻式触摸屏，作为早期广泛应用于手机、计算器等设备的触控技术，其制作过程精细且复杂。

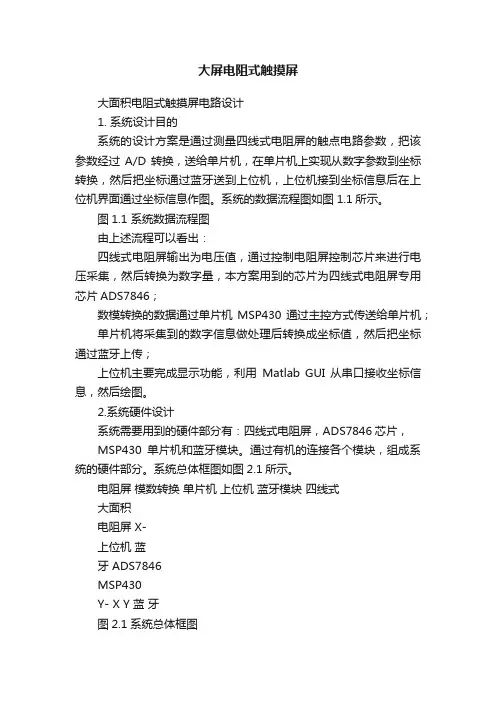

大屏电阻式触摸屏

大屏电阻式触摸屏

大屏电阻式触摸屏大面积电阻式触摸屏电路设计1. 系统设计目的系统的设计方案是通过测量四线式电阻屏的触点电路参数，把该参数经过A/D 转换，送给单片机，在单片机上实现从数字参数到坐标转换，然后把坐标通过蓝牙送到上位机，上位机接到坐标信息后在上位机界面通过坐标信息作图。

系统的数据流程图如图1.1所示。

图1.1 系统数据流程图由上述流程可以看出：四线式电阻屏输出为电压值，通过控制电阻屏控制芯片来进行电压采集，然后转换为数字量，本方案用到的芯片为四线式电阻屏专用芯片ADS7846；数模转换的数据通过单片机MSP430通过主控方式传送给单片机；单片机将采集到的数字信息做处理后转换成坐标值，然后把坐标通过蓝牙上传；上位机主要完成显示功能，利用Matlab GUI 从串口接收坐标信息，然后绘图。

2.系统硬件设计系统需要用到的硬件部分有：四线式电阻屏，ADS7846芯片，MSP430单片机和蓝牙模块。

通过有机的连接各个模块，组成系统的硬件部分。

系统总体框图如图2.1所示。

电阻屏模数转换单片机上位机蓝牙模块四线式大面积电阻屏 X-上位机蓝牙 ADS7846MSP430Y- X Y 蓝牙图2.1系统总体框图大面积电阻式触摸屏用于系统的输入。

由于是电阻屏，可笔触、手写等多种输入法。

触摸屏控制器为ADS7846芯片，一旦笔或手指触摸在屏上，芯片采集触摸屏上的坐标。

核心控制器MSP430实现对数据的处理，并结合上位机软件一起实现定位。

3. 数据处理电阻式触摸屏的电阻分布是近线性的，但不是理想的线性关系，经过A/D 转换后的坐标值不能直接用于显示坐标，那样就会出现转换后的坐标值与实际坐标值差别很大的情况，这时需要用算法处理接收到的数据，就是电阻屏的线性化处理。

ADS7846芯片A/D 转换时是逐次比较进行的，对电源、接地处的干扰是比较明显的，首先在硬件上尽量减少干扰。

比如在ADS7846的电源脚放置一个0.1uF 的旁路电容，电阻屏与ADS7846之间的连接尽可能粗且短等。

传统四线电阻式触摸屏结构及流程ppt课件

传统四线电阻式触摸屏结构及流程ppt课件

2.1：印刷车间〔前段〕流程
玻璃领料
清洗
印刷MK
印ICON
印隔点
贴
合
印粘合胶
蚀刻剥膜 印粘合胶 室
印绝缘
印银电极 印绝缘
印银电极
FILM领料
裁切
热处置
印刷MK
蚀刻剥膜
10
2.2：后段流程 贴合
切割
FQC
尺寸检查 贴维护膜
压FPCΒιβλιοθήκη 检测I P QC外观
封胶
装盒
装箱
出货
入库
OGQC
11
三：电容式触摸屏构造 3.1：iphone

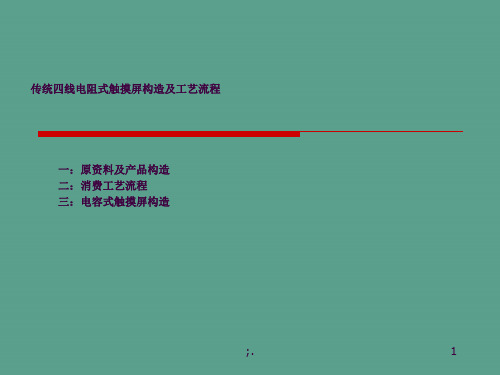

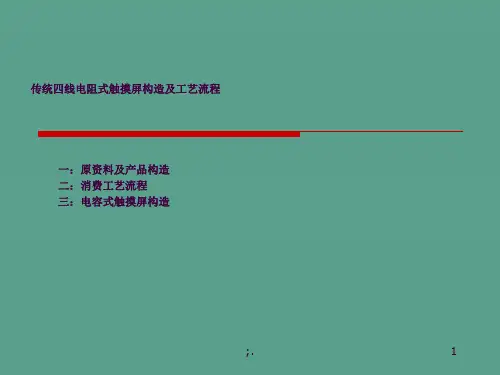

传统四线电阻式触摸屏构造及工艺流程
一：原资料及产品构造 二：消费工艺流程 三：电容式触摸屏构造
;.
1
一：原资料及产品构造
1.1:ITO FILM
注释： 1：PET基材外表采用
磁控溅射镀膜，技术要求 高，消费厂商不多，高质 量膜根本为日系厂商所垄 断
2：ITO膜层厚度约 300nm,PET常见厚度为 0.175，0.180， 0.125mm.
Sense Glass
Cover lens 0.7钢化玻璃，康宁
OCA 3M8187 180微米 SiO2 厚度：约100nm ITO 厚度：100～300nm Base Glass :厚度：0.55mm ITO 厚度：100～300nm SiO2 厚度：约100nm
12
3.2:pixcir 1:构造图〔1〕
14
End
15
粘合胶层〔采用印刷工艺印刷， 厚度约20微米〕
绝缘层〔采用印刷工艺，厚度 约12微米〕
7
四线电阻式产品构造表示图〔2〕
ITO FILM

15.1寸五线电阻式触摸屏产品说明

15.1寸五线电阻式触摸屏产品说明

15.1寸五线电阻式触摸屏产品说明尊敬的客户：首先，我们衷心感谢贵公司的信任和支持。

我公司生产的透明轻触开关严格按照ITO TOUCH PANEL 标准规范制作,经检验其性能均满足贵司的要求。

在此，我们征求贵公司对我们产品的进一步确认，并请求回签此确认书以作确认依据。

贵公司产品料号（P/N）：我公司产品机种编号（Model No.）:TP-touch-15.1w5r-（窄边）ITO TOUCH PANEL标准规范产品结构： 上线film +下线glass +引出线(FPC)+Pin+Housing外形尺寸：325±0.2 mm×250±0.2 mm可视区:308±0.2 mm ×235±0.2 mm驱动区：302±0.2×228±0.2 mm引出线长度：60±0.5mm金手指补强后总厚度：0.3±0.05mm产品总厚度:2.3±0.15mm电子特性： 电路等级：5V(DC),1mA透光率： ≥80%线性：≤3.0％绝缘阻抗: 25V（DC）≥10 MΩ使用寿命：≥500万次（采用硅胶做测试头）笔划寿命：≥100万次机械特性： 操作压力: 60-150g表面硬度：≥3H环境参数： 操作温度：-10℃- +60℃储存温度：-20℃- +70℃使用材料清单产 品 结 构 使 用 材 质 材 料 类型 厚 度1.上线 Film 亮面/雾面 0.188mm2.下线 Glass 2.0mm3.线键 0.1mm4引出线 FPC5.Pin 4Pin6.Housing 4Pin7.封胶 正反：8008 8018.保护膜 LK-611P（兰庆） 412产品检验报告机 种 编 号 TP-touch-15.1w5r-（窄边）数 量检 验 内 容 说 明 合 格 不合格1.所有的结构层材料 见使用材料清单2.面版颜色、字体遮蔽性3.消光等级、颗粒、雾面度、耐刮度4.视窗保护膜 平整度5.凸度与操作压力 60-150g6.各部相关尺寸及出线金手指对称 见产品工程图7.视窗或下料尺寸8.总厚度 2.3±0.15mm9.端子10.功能测试:短路、断路 无短路、断路11.绝缘电阻 ≥25V（DC）10MΩ12.端点电阻13.线性 ≤3.0%14.电容值15.结构图 见产品工程图。

电阻式触摸屏的设计与实现

电阻式触摸屏的设计与实现内容摘要：对电阻式触摸屏的工作原理与驱动电路作了简单的介绍，给出了利用ADS7846实现触摸屏接口的电路。

在实际应用中许多单片机都具有A／D功能，为此提出了一种利用单片机的A／D功能模块代替专用驱动电路实现电阻式触摸屏接口的方法。

实践证明该方法完全能够满足实际应用的需要。

触摸屏和单片机接口,可以使一些小系统的操作更加方便、快捷。

使用触摸屏时最重要的问题是确定触摸点的坐标位置,本文以四线电阻式触摸屏为例,通过单片机控制准确地采样到被触摸点的坐标位置,至于该点响应何种按键只是交给相应的处理软件进行处理即可。

它与迅猛发展的计算机网络和多媒体技术相结合,使用者仅仅用手指触摸屏幕,就能进行信息检索、数据分析,甚至可以做出身临其境、栩栩如生的效果;较键盘输入简单、直观、快捷,具有丰富多采的表现能力,比以往任何传媒更具亲合力。

关键词：单片机应用电阻式触摸屏触摸屏驱动电路Resistive Touch Screen Design and ImplementationAbstract:On the resistive touch screen works with the drive circuit was a brief introduction is given to use touch-screen interface to achieve ADS7846 circuit. In practice, many microcontrollers have A / D functionality, this presents a microcontroller's A / D function module instead of dedicated driver circuit resistive touch screen interface. Practice has proved that this method can completely meet the needs of practical applications. Touch screen and microprocessor interface, you can make some small operation of the system more convenient and faster. When using the touch screen the most important issue is to determine the coordinates of location of touch points, this paper, four-wire resistive touch screen, for example, through the SCM control and accurate sampling to be touch-point coordinates, as to what buttons to respond to that point only to the corresponding The processing software can be processed. It is with the rapid development of computer networks and multimedia technology, combined, users simply touch the screen with a finger, we can carry out information retrieval, data analysis, and even can be made on the ground, life-like effect; than keyboard input simple, intuitive, fast with a rich and varied performance capabilities, the media is more than in any previous affinity.Keywords:Microcomputer applications resistive touch screen touch screen driver circuit目录前言 (1)一、总体设计方案 (1)（一）触摸屏硬件电路结构 (1)（二）触摸屏初始化配置流程图 (1)二、电阻式触摸屏介绍 (2)（一）电阻式触摸屏的种类 (4)1.四线触摸屏 (4)2.五线触摸屏 (5)3.七线触摸屏 (5)4.八线触摸屏 (5)（二）电阻式触摸屏的结构 (6)（三）电阻式触摸屏的工作原理 (6)（四）检测有无接触 (7)三、硬件电路设计......................................................................... 错误！未定义书签。

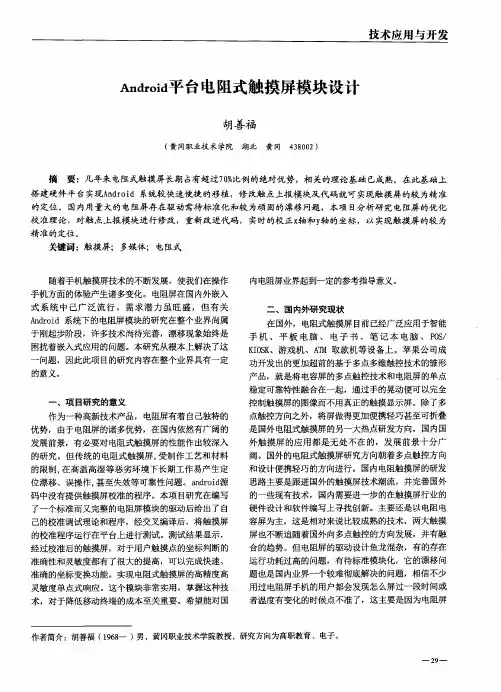

Android平台电阻式触摸屏模块设计


三 、Ａ ｎ ｄ ｒ ｏ ｉ ｄ 简 介
２ ０ ０ ７ 年 ，谷歌宣布推 出基于 内核 的开源手机操作 系统，它是首个为移动终端打造 的真正开放和完整的 移动软件，该平台包括了移动电话北京交通大学专业 硕士学位论文工作所需的全部软件 ，同时，不存在阻 碍 移动产业创新的专利权 障碍。谷歌与开放手机联盟 合作开发 ，该联盟由包括摩托罗拉 、高通 、中国移动 等多家领军企业组成。谷歌借助其在互联网搜索方面 的优势，通过与运营商、设备制造商和应用程序开发 商结成合作伙伴关系，来建立智能终端软件平台，使 其标准化 、开放化，其最终 目标是在移动产业领域 内
成 都Ｉ ｊ ｌ 业 技术 警 院职教研究
２ ０ １ ６ ． ４【 第１ ０ 卷 第４ 期ｌ
Ａ ｎ ｄ ｒ ｏ ｔ ｄ 平台 电
燮生 墅
的物理特 性决定 了屏必 定会 有漂移 ，此 外触摸 屏和
Ｌ Ｃ Ｄ 在安装上并不完全吻合，也需要校准 。 目前 国内 各个厂商的针对漂移校准的算法并不统一，一些山寨 厂商甚至根本不做校准，导致安装电阻屏的手机更加
形成一个真正开放的生态系统。谷歌调整了其企业战 略，将作为其中的重要组成部分 ，不断的加大投入 ，
最后是对触摸屏校准模块进行详细测试，解决一些在 测试过程中发现的问题，最终达到系统稳定、性能优
良、用户体验 良好的理想效果 。从＆４ ～４ ５ ． ７ ￣ ｎ （ ２ ． ５ ～
发展前景，有必要对 电阻式触摸屏的性能作出较深入 的研 究。但传统的 电阻式触摸屏， 受制作工艺和材料 的限制 ， 在高温高湿等恶劣环境 下长期工作易产生定 位漂移 、误操作， 甚至失效等可靠性 问题 。ａ ｎ ｄ ｒ ｏ ｉ ｄ 源
码中没有提供触摸屏校准的程序 。本项 目研究在编写

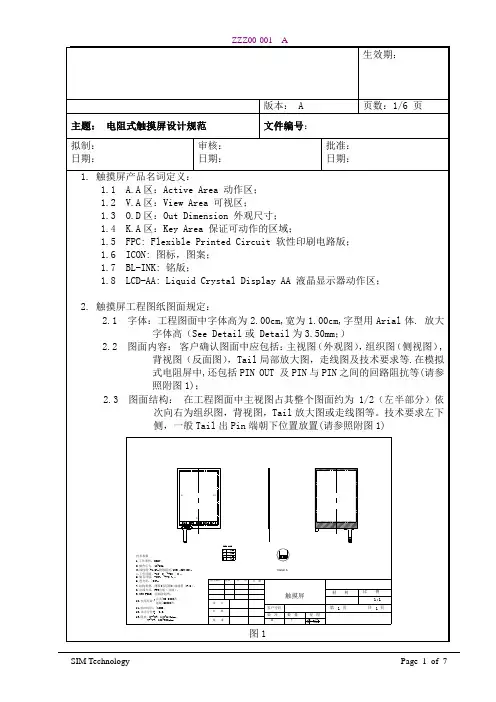

电阻式触摸屏设计规范

数万个文件，一网打尽
强力推荐!大量电子行业电子企业/工厂方面(涵盖LCD/LCM/TFT/TP/3D/POL实战技术）资料。

包括多家著名电子企业的内部管理制度,表格,流程,成本,绩效考核,供应链,质量管理,电子行业技术资料等等. 数万个文件, 一网打尽!!是本人精心制作的一套有助于电子企业及从事电子行业的个人提升能力的管理光盘!! 有助您系统性及完整性的把电子行业的管理工作做得更好.为您或企业节省大量的管理成本!! 售价：100元另加50元可以参加百万资料下载计划，一次付出，终生使用，你只需首付50元，对资料文库里的资料你只需付车费可免费上门拷贝(深圳内)，省外可刻碟5元/张邮费自理或网上传输
以下为部分截屏目录，
有LCM/LCD/TFT/SMT行业全套生产/品质/工艺/原材料/总结
报告资料，另有电子设计类资料，有需要的朋友，可以联系我
的QQ785302948
师少恒QQ：785302948。

触摸屏(电阻屏电容屏)结构及工艺讲稿课件


制作电极
在两个导电层上制作多个横向和纵向的电 极线，以形成传感器矩阵。这一步通常使 用光刻或刻蚀技术。
电阻屏的特点与优缺点
优点
成本低、技术成熟、适用于各种尺寸和形状的触摸屏、可在不同环境下工作（如手套、戴着手套等） 。
缺点
响应速度较慢、不支持多点触控、透光率较低、容易磨损和刮伤。
03 电容屏结构及工艺
触摸屏(电阻屏电容屏)结构及工艺 讲稿课件
目录
• 引言 • 电阻屏结构及工艺 • 电容屏结构及工艺 • 触摸屏的未来发展趋势 • 总结与展望
01 引言
触摸屏的定义与分类
电阻式触摸屏
由多层导电层组成，通过压力感应原理检测触摸位置。当用 户触摸屏幕时，接触点产生变化，从而检测到触摸位置。电 阻式触摸屏具有成本低、精度高等优点，但对外界压力和角 度敏感，容易产生误触。
保护层覆盖在传感器层上 ，防止屏幕受到物理损伤 。
导电层
导电层连接电极矩阵，传 输电信号到控制器。
电容屏的制造工艺流程
涂布电极材料
在基材上涂布电极 材料，形成电极矩 阵。
热压处理
对保ቤተ መጻሕፍቲ ባይዱ层进行热压 处理，使其与电极 矩阵紧密贴合。
基材处理
清洁基材表面，确 保无尘埃和杂质。
覆盖保护层
在电极矩阵上覆盖 保护层，防止刮伤 和磨损。
电容屏的基本原理
感应电荷
电容屏通过感应电荷来检测触摸位置。当手指或其他导电物体接触屏幕时，会 感应到电荷并产生一个电信号。
位置定位
电信号通过X、Y轴的电极矩阵定位触摸位置，并传输到控制器进行处理。
电容屏的结构组成
01
02
03
传感器层
传感器层由多个电极矩阵 组成，用于感应电荷和定 位触摸位置。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图二 动作示意图
一. 电阻式触摸屏概述
假设触摸屏为 Flim－Glass 结构(如下图三所示), X 在 Glass 层检测,Y 在 Film 层检测.如下图四所示,在上面板 Film 上加一电压则从下面板的 Glass 上 可检出 X 轴电压,经 A/D 转换后即可得 X 轴坐标.同理在下面板 Glass 上加一电 压则可从上面板 Film 上检出 Y 轴电压,经 A/D 转换后即可得 Y 轴坐标.如此动 作交替读取 X、Y 轴的 DATA 构成一个位置点的 DATA.这就是电阻式触摸屏的基 本工作原理.注意的是在上下电极没有接触好时会产 生接触电阻,有时接触和非 接触反复会导致输入信号混乱,不能形成正常的 DATA 而出现飞线等异常情况. 在电阻 式触摸屏起导通作用的 ITO（氧化铟）为弱导电体,特性是当厚度降到 1800 个埃（埃＝10-10 米）以下时会突 然变得透明,透光率为 80％以上.ITO 膜比较薄且容易脆断,涂得太厚又会降低透光且形成内反射降低清晰度,ITO 膜 外虽多加了一层薄塑料保护层,但依然容易被锐利物件所破坏；且由于经常被触 动,ITO 使用一定时间后会出 现细小裂纹,甚至变形,如其中一点的外层 ITO 受 破坏而断裂,便失去作为导电体的作用.
图五 低反射技术示意图
二. 电阻式触摸屏主要技术参数
(4).防污迹（Anti-Glare/AG） 因为使用中触摸屏表面易产生手指印等污迹且难擦除,而 AG 技术可以降低 TP 表面的手指印的附着和更容易 擦除所存在的污迹,从而可提供触摸屏的显示效果.综合 ANR,AR,AG 技术的 FF 设计其结构组成可见下图 六,FG,FP 结构 的设计原理一样.
三.电阻式触摸屏设计注意事项
2.结构设计注意事项
因触摸屏使用不当时会造成线性度变差甚至失效等,故设计时要将触摸屏做为消耗品进行结构设计,结构上要方 便拆装. 手写笔头的材料可采用 POM 或 PC,两者对触摸屏的磨损影响不大,但采用POM 材料,笔尖本身较不易磨损. 手写笔的笔尖 R 对触摸的磨损影响很大,建议要大于大于或等于 0.8mm. 为避免触摸屏受力时压到 LCD 显示屏,在触摸屏玻璃与 LCD 玻璃之间应留有 0.3mm 的间隙.同时要注意这一 间隙的密封防尘,以避免灰尘的进入. 触摸屏的尺寸设计主要是根据 LCD的外形尺寸、显示区域、手写笔的直径进行综合考虑确定.
三.电阻式触摸屏设计注意事项
触摸屏的主要尺寸设计要点如下： (1)触摸屏的边框尺寸（Frame）设计参见下图： FPC 引出侧的边框尺寸 MIN 3.5. 其余 3 侧的边框尺寸 NIN 1.5,考虑到支撑的 PORON 不能做的太窄,建议为 2.0以上.
三.电阻式触摸屏设计注意事项
(2)有效工作区域（Active Area）尺寸设计.有效工作区域是可以确保正确输入的工作区域.受到触摸屏的工艺 要求,有效工作区域与触摸屏的边框需有一 定的间隔,参见下图.这一间隔区域称为不稳定区域（Indefinite Area）,这一 区域是不允许手写笔在此区域点击和书写,更不允许 PORON 垫或机壳压到, 否则后引起输入错 乱甚至导致触摸屏损坏.
图三 Film－Glsaa 结构示意图
图四 XY 坐标检测示意图
一. 电阻式触摸屏概述
3.基本分类
在现有手持电子产品中使用的触摸屏上电极一般为 PET Film,下电极材料 根据各具体情况和要求而选用 Film,Glass 或 Plastic.根据上下电极材料的不同 组合,触摸屏主要可分为 Film-Film （ FF/FFSA ）, FilmGlass(FG) , Film-Film-Glass(FFG), Film-Plastic（FP）等.其优缺点可参见下表一：
三.电阻式触摸屏设计注意事项
(3)机壳的视窗边界尺寸.机壳的视窗边界尺寸除了有视觉的分割作用外,还有 一个很重要的作用是和手写笔一 起确定了实际的操作区域.为了确保输入的FPC 引出侧的边框尺寸 MIN 3.5.其余 3 侧的边框尺寸 NIN 1.5,考虑 到支撑的 PORON 不能做的太窄,建议为 2.0以上.
其 宽 度 与 厂 家 的 生 产工艺水平有关,一 般为1-2mm
耐磨性 10 万次以上的设计要点来看要 LCD的AA区到边框要有约3mm的距离才能保证触摸屏的可靠性能,所以并不是 所有的LCD 都适合使用触摸屏.触摸屏与LCD一起的结构配合可见图九.
二. 电阻式触摸屏主要技术参数
T/k 所有的规格都被保证 的区域 稍大于 LCD 的 AA区
可视区 T/K VA
呈现透明状可用于输入的 领域
大于 T/K 的 AA 区 1mm 以上
绝缘区 T/K Insulation
用来防止上下电极交汇处 有误操作的区域
大于 T/K 的 AA 区 0.5－1mm 以上
走线区Wiring
用于上下电极走线的区域
塑料层受损后仍可有效工作
二. 电阻式触摸屏主要技术参数
1.光学特性
因为触摸屏是覆盖在 LCD 显示屏上方,因此其光学特性对 LCD 的显示效果有着极其重要的影响. (1).透过率（Transparency） 透过率为触摸屏的一个重要参数,透过率大小与 Film和 Glass的材料均有关.通常触摸屏透过率在80%至90%之 间,随参数要求的提高,成本也相应提高, 需视具体使用场合选择适宜的透过率.85%透过率的触 摸屏比 80%透 过率的触摸屏价格大概高 10%. (2).防牛顿环（Anti-Newton-Ring/ANR） 牛顿环分圆环状的规律性和圆弧状的非规律性牛顿环,当触摸屏材料和设计不当时,在使用中尤其在强光如太阳 下易看到牛顿环,其会导致文字和直线失真, 严重影响显示效果.检验牛顿环方法标准为用三波长荧光灯,目视距 离0.3m 以上,以 60 度角度进行目视检查,一般牛顿环面积大小超过触摸屏面积的 1/3,造成文字失真和直线变形 的为 NG.防牛顿环设计一般是使用 Anti-Newton-ring 的Film 来实现,其价格比一般设计高些.
类别 透过率
FF 较好 FFSA 较好 FFG 好 FG 好 FP 差 FFP 差
机械强度
好 好 跌落易碎 跌落易碎 较好 较好
价格
高 较FF 高 较FG 高 低 较高 较FP 高
重量
轻 轻 重 重 较轻 较轻
厚度
薄 薄 较薄 较薄 厚 厚
其他 直接有力作用在 LCD上影响显示效果 直接有力作用在 LCD上影响显示效果 玻璃碎后仍可有效工作
二. 电阻式触摸屏主要技术参数
4.结构特性
要保证触摸屏使用的寿命和可靠性在触摸屏的设计时一个重要的要素是要依 LCD 尺寸和外壳主面尺寸来设计. (1)触摸屏区域划分
图七 触摸屏区域示意图
图八 T/K A 区放大图
二. 电阻式触摸屏主要技术参数
表二 T/K 区域设计要点
区域
区域说明
一般设计要求
活动区 T/K AA
电阻式触摸屏设计指南
目录
第一章 电阻式触摸屏概述 第二章 电阻式触摸屏主要技术参数 第三章 电阻式触摸屏设计注意事项 第四章 电阻式触摸屏选择指引
一. 电阻式触摸屏概述
1.基本结构
电阻式触摸屏主要由上部电极,下部电极,接插件等 3 个基本结构组成（见 图一）. 上部电极：有 ITO 膜的 PET 胶片. 下部电极：有 ITO 膜的 PET 胶片、玻璃或塑料,上面印刷有规则的绝缘小突起. 接插件： 插入上部和下部电 极之间热熔接于 TTP 与装置之间的连接. 双面胶层：用胶粘力固定上,下部电极并且使上、下部电极保持一定间隔. ITO(氧化铟)膜：透明导电膜.非常薄,即透明又导电.
图一
一. 电阻式触摸屏概述
2.基本原理
电阻式触摸屏是一块多层复合薄膜,由一层玻璃、塑料或 PET Film 作为基 层,表面涂有一层透明的导电层（ ITO,氧化铟）,上面再盖有一层外表面硬化处 理、光滑防刮的 PET Film,它的内表面也涂有一层 ITO,在两层 导电层之间有许 多细小(小于千分之一英寸)的透明隔离点把它们隔开绝缘.当手指接触屏幕,两 层 ITO 导电 层出现一个接触点导通,可参考动作示意图二.
二. 电阻式触摸屏主要技术参数
(3)防反射（Anti-Reflection/AR） AR技术主要是在Glass和Film加附特殊涂层来降低反射而提高透过率.另外还可以通过增加偏振Film和1/4波长 阻滞层来降低反射率.具体原理可见下图五.加了 AR 涂层可降低 6％左右的反射,提高透过率.而加了偏振Film 可降低 7％左右的反射但同时透过率也有所牺牲.
二. 电阻式触摸屏主要技术参数
3.机械特性
因为使用触摸屏时是直接在其表面进行书写等操作,触摸屏与人和环境是直 接接触的,故其机械特性是衡量其使 用可靠性和寿命的重要特性. 表面硬度 表面硬度一般要求为 2H 以上.Film 为 Single Layer 材料的比 Double Layer 的硬度大些. 点击寿命 点击寿命为衡量触摸屏使用寿命的一个重要指标,一般要求依下测试条件进行100万次以上触摸屏的回路电阻, 绝缘阻抗和线性度等电气性能仍符合要求. 测试条件： a.点击笔:笔尖为 R0.8mm的POM 笔 b.点击力度:2.45N(250g 力) c. 点击速度:1次/s d.电气负荷:无 划线寿命 划线寿命同点击寿命一样为衡量触摸屏使用寿命的重要指标,一般要求依下测试条件进行10 万次以上触摸屏的 回路电阻,绝缘阻抗和线性度等电气性能仍符合要求. 测试条件： a.划线笔:笔尖为 R0.8mm 的 POM 笔 b. 划线力度——2.45N(250g 力) c.划线速度——60mm/s（单方向划 60mm 为一次,返回则为第二次）d.电气负荷——无
图六 综合 AG,AR,ANR 的 FF 设计结构示意图
二. 电阻式触摸屏主要技术参数
2.电气特性
回路电阻 Film 和 Glass 的引线端电阻不同厂家不同设计均不同,一般范围为 Film:150-600Ω,Glass:150-900Ω 绝缘阻抗 绝缘电阻一般为 20MΩ（DC25V） 操作电压 操作电压（Operating Voltage）一般为 5V(DC),最大为 7V(DC). 线性度 线性度（Linearity）一般小于 1.5％ 抖动时间 抖动时间（Bouncing Time）一般小于 10ms.
