关于触摸屏校准问题及触摸屏中断过程图解

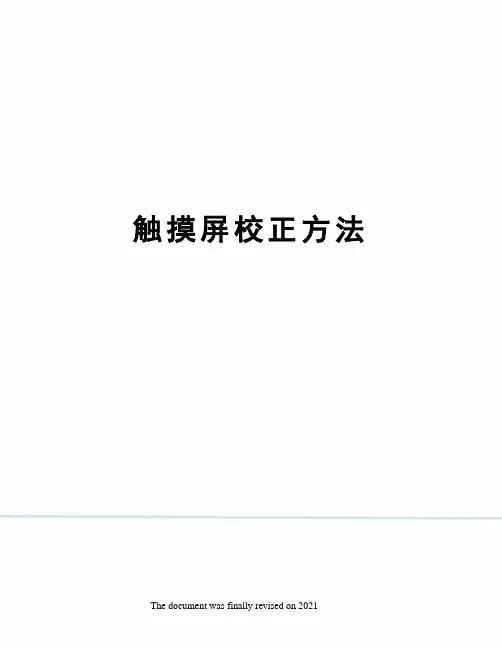

触摸屏校正方法 The document was finally revised on 2021
用久了出现在触摸不准不灵敏的时候的校正方法：
1、将触摸屏背面的四个拨码开关，第一个设置为ON，其余三个拨码开关位置保持不变。

正常情况下四个拨码开关均在OFF的位置，如下图：
将第一个拨码开关设置为ON （上图）
2、按一下拨码开关旁边的黑色的Reset（复位）按钮或者将人机界面重新上电。

3、人机界面启动后，会要求对触控面板进行触控校正。

校正的方法为人机界面屏幕上出现的十字光标在什么位置就触控一下这个位置，直到十字光标消失，人机界面会继续往下执行启动过程
4、校正完之后，会弹出如下对话框，询问是否要恢复为出厂设置密码如下图，请选择NO 校正完成。

记得把第一个将第一个拨码开关设置回OFF
TK6070需要把J3端子的1-2短接就行，校准完成后在恢复到7-8短接。

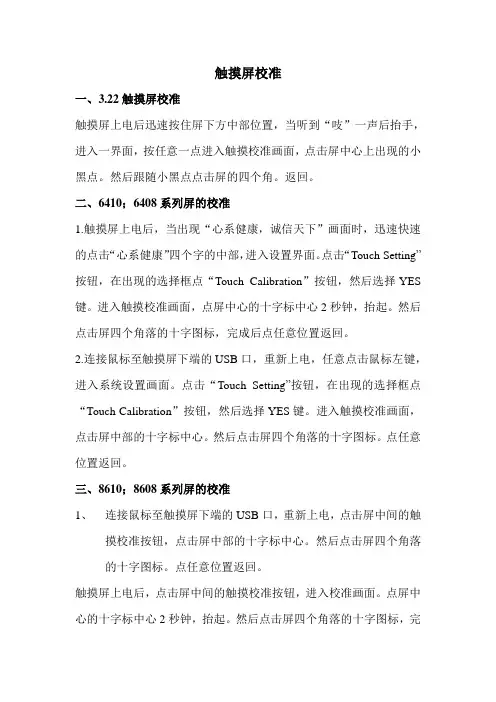

触摸屏校准
一、3.22触摸屏校准
触摸屏上电后迅速按住屏下方中部位置，当听到“吱”一声后抬手，进入一界面，按任意一点进入触摸校准画面，点击屏中心上出现的小黑点。

然后跟随小黑点点击屏的四个角。

返回。

二、6410；6408系列屏的校准
1.触摸屏上电后，当出现“心系健康，诚信天下”画面时，迅速快速的点击“心系健康”四个字的中部，进入设置界面。

点击“Touch Setting”按钮，在出现的选择框点“Touch Calibration”按钮，然后选择YES 键。

进入触摸校准画面，点屏中心的十字标中心2秒钟，抬起。

然后点击屏四个角落的十字图标，完成后点任意位置返回。

2.连接鼠标至触摸屏下端的USB口，重新上电，任意点击鼠标左键，进入系统设置画面。

点击“Touch Setting”按钮，在出现的选择框点“Touch Calibration”按钮，然后选择YES键。

进入触摸校准画面，点击屏中部的十字标中心。

然后点击屏四个角落的十字图标。

点任意位置返回。

三、8610；8608系列屏的校准
1、连接鼠标至触摸屏下端的USB口，重新上电，点击屏中间的触
摸校准按钮，点击屏中部的十字标中心。

然后点击屏四个角落
的十字图标。

点任意位置返回。

触摸屏上电后，点击屏中间的触摸校准按钮，进入校准画面。

点屏中心的十字标中心2秒钟，抬起。

然后点击屏四个角落的十字图标，完
成后点任意位置返回。

2、。

本文介绍的校准方法需要三个目标点/或测试点，然后依次进行触摸测试，以确定该显示屏特有的校准因数。

最后通过这些校准因数将触摸屏的对应点与实际显示的对应点完全对应起来。

误差的来源有几个误差源会影响触摸屏控制器，使之无法产生正确的对应点X和Y坐标。

最主要的误差源是电气噪声、机械误差及放大因子。

此外，操作者的误操作也会有所影响，如手指或铁笔按压时间不够长或压力不够大。

以上所有误差均会产生无用数据，必须对它进行纠正补偿才能使触摸屏正常工作。

在各种电气系统中，由热效应或电磁效应以及系统设计缺陷引起的电气噪声无处不在。

在触摸屏中，由于AD转换器的前端电路具有高输入阻抗，因此特别容易受到电气噪声的影响。

除了对带有触摸屏控制器的电路小心布局外，我们通常在AD转换器输入端增加低通滤波器来解决这一问题。

此外也可选择软件方法，舍弃AD转换中的最小的一、两位，并用算法将一些落在允许误差范围之外的数据点从采样流中去除。

这种软件算法也可消除由使用者产生的误差。

本文所阐述的校准方法可用来解决由于机械误差和放大因素引起的误差。

图3中的圆圈表示触摸屏下的LCD显示的图形，椭圆则表示当用户顺着LCD显示的图像画圈时，触摸屏对应点的集合，不过有所夸大。

这个重建的图形显然经过一系列旋转、移位和放大，而且在每个方向变换的参数不一样。

校准的重点则是将触摸屏上显示的这个重建图形经过变换，换算出与LCD显示的图形相一致的对应点集合。

校准的数学基础为了得到一个通用解决方案，我们将每个点描述为一个数学参量。

如图4所示，可将LCD显示器上的每个点当作一个矢量PD，而该点在触摸屏上对应的点则当作矢量P。

此外，我们假设一个参量M，通过这个参量可将PD与P进行换算，即PD=MP(1)这里的M是一个转换矩阵，也是我们要研究的对象。

如果能得到转换矩阵M中相关的数值，那么给定触摸屏上任一点P，我们就可换算出它在LCD显示器上的对应点PD。

现在假设LCD显示器上的任一点都与触摸屏上的某点相对应，但要经过旋转、移位和放大处理。

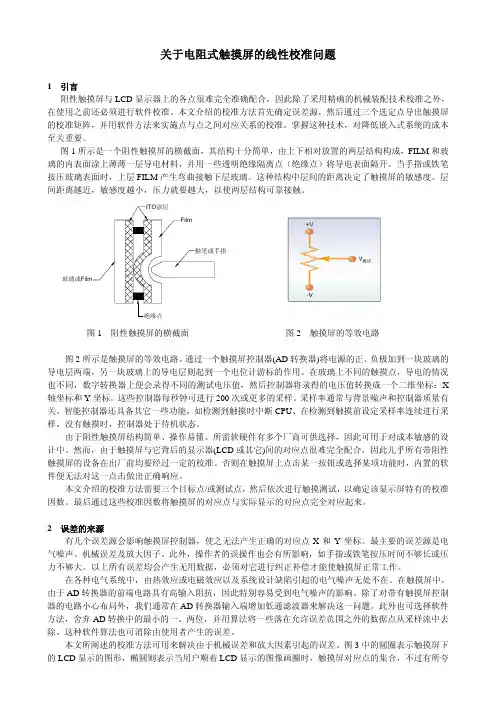

关于电阻式触摸屏的线性校准问题1 引言阻性触摸屏与LCD 显示器上的各点很难完全准确配合，因此除了采用精确的机械装配技术校准之外，在使用之前还必须进行软件校准。

本文介绍的校准方法首先确定误差源，然后通过三个选定点导出触摸屏的校准矩阵，并用软件方法来实施点与点之间对应关系的校准。

掌握这种技术，对降低嵌入式系统的成本至关重要。

图1所示是一个阻性触摸屏的横截面，其结构十分简单，由上下相对放置的两层结构构成，FILM 和玻璃的内表面涂上薄薄一层导电材料，并用一些透明绝缘隔离点（绝缘点）将导电表面隔开。

当手指或铁笔按压玻璃表面时，上层FILM 产生弯曲接触下层玻璃。

这种结构中层间的距离决定了触摸屏的敏感度。

层间距离越近，敏感度越小，压力就要越大，以使两层结构可靠接触。

玻璃或图1 阻性触摸屏的横截面 图2 触摸屏的等效电路图2所示是触摸屏的等效电路。

通过一个触摸屏控制器(AD 转换器)将电源的正、负极加到一块玻璃的导电层两端，另一块玻璃上的导电层则起到一个电位计游标的作用。

在玻璃上不同的触摸点，导电的情况也不同，数字转换器上便会录得不同的测试电压值，然后控制器将录得的电压值转换成一个二维坐标：X 轴坐标和Y 坐标。

这些控制器每秒钟可进行200次或更多的采样。

采样率通常与背景噪声和控制器质量有关。

智能控制器还具备其它一些功能，如检测到触摸时中断CPU 、在检测到触摸前设定采样率连续进行采样。

没有触摸时，控制器处于待机状态。

由于阻性触摸屏结构简单、操作易懂、所需软硬件有多个厂商可供选择，因此可用于对成本敏感的设计中。

然而，由于触摸屏与它背后的显示器(LCD 或其它)间的对应点很难完全配合，因此几乎所有带阻性触摸屏的设备在出厂前均要经过一定的校准。

否则在触摸屏上点击某一按钮或选择某项功能时，内置的软件便无法对这一点击做出正确响应。

本文介绍的校准方法需要三个目标点/或测试点，然后依次进行触摸测试，以确定该显示屏特有的校准因数。

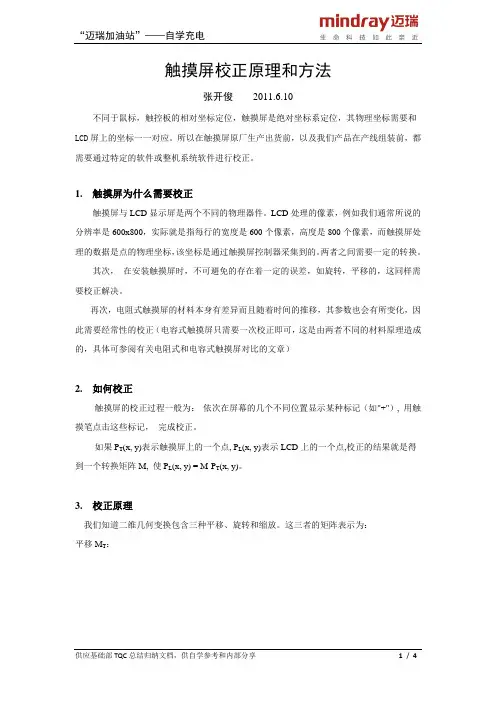

触摸屏校正原理和方法张开俊2011.6.10不同于鼠标，触控板的相对坐标定位，触摸屏是绝对坐标系定位，其物理坐标需要和LCD屏上的坐标一一对应。

所以在触摸屏原厂生产出货前，以及我们产品在产线组装前，都需要通过特定的软件或整机系统软件进行校正。

1.触摸屏为什么需要校正触摸屏与LCD显示屏是两个不同的物理器件。

LCD处理的像素，例如我们通常所说的分辨率是600x800，实际就是指每行的宽度是600个像素，高度是800个像素，而触摸屏处理的数据是点的物理坐标，该坐标是通过触摸屏控制器采集到的。

两者之间需要一定的转换。

其次，在安装触摸屏时，不可避免的存在着一定的误差，如旋转，平移的，这同样需要校正解决。

再次，电阻式触摸屏的材料本身有差异而且随着时间的推移，其参数也会有所变化，因此需要经常性的校正（电容式触摸屏只需要一次校正即可，这是由两者不同的材料原理造成的，具体可参阅有关电阻式和电容式触摸屏对比的文章）2.如何校正触摸屏的校正过程一般为：依次在屏幕的几个不同位置显示某种标记（如"+"）, 用触摸笔点击这些标记，完成校正。

如果P T(x, y)表示触摸屏上的一个点, P L(x, y)表示LCD上的一个点,校正的结果就是得到一个转换矩阵M, 使P L(x, y) = M·P T(x, y)。

3.校正原理我们知道二维几何变换包含三种平移、旋转和缩放。

这三者的矩阵表示为：平移M T：缩放M S：旋转M R：所以P L =M R·M T·M S·P T，将这个公式展开，其结果为：在上面的公式中，LCD上的坐标（X L 、Y L）和触摸屏上的坐标（X T 、Y T）是已知的，而其他的则是我们需要求的：θ, S Y, S X, T Y, S X共有5个变量，至少需要五个方程，因为每组点坐标（P L, P T）可以得到两个方程，因此我们需要采集三组点坐标。

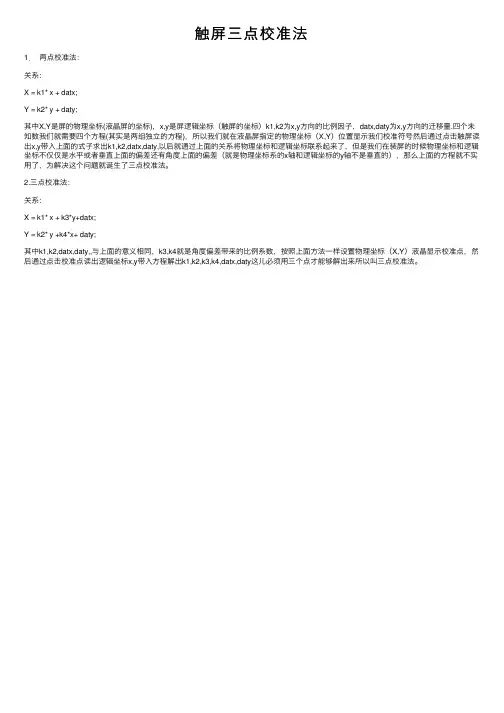

触屏三点校准法
1．两点校准法：
关系：
X = k1* x + datx;
Y = k2* y + daty;
其中X,Y是屏的物理坐标(液晶屏的坐标)，x,y是屏逻辑坐标（触屏的坐标）k1,k2为x,y⽅向的⽐例因⼦，datx,daty为x,y⽅向的迁移量.四个未知数我们就需要四个⽅程(其实是两组独⽴的⽅程)，所以我们就在液晶屏指定的物理坐标（X,Y）位置显⽰我们校准符号然后通过点击触屏读出x,y带⼊上⾯的式⼦求出k1,k2,datx,daty,以后就通过上⾯的关系将物理坐标和逻辑坐标联系起来了，但是我们在装屏的时候物理坐标和逻辑坐标不仅仅是⽔平或者垂直上⾯的偏差还有⾓度上⾯的偏差（就是物理坐标系的x轴和逻辑坐标的y轴不是垂直的），那么上⾯的⽅程就不实⽤了，为解决这个问题就诞⽣了三点校准法。

2.三点校准法：
关系：
X = k1* x + k3*y+datx;
Y = k2* y +k4*x+ daty;
其中k1,k2,datx,daty,,与上⾯的意义相同，k3,k4就是⾓度偏差带来的⽐例系数，按照上⾯⽅法⼀样设置物理坐标（X,Y）液晶显⽰校准点，然后通过点击校准点读出逻辑坐标x,y带⼊⽅程解出k1,k2,k3,k4,datx,daty这⼉必须⽤三个点才能够解出来所以叫三点校准法。

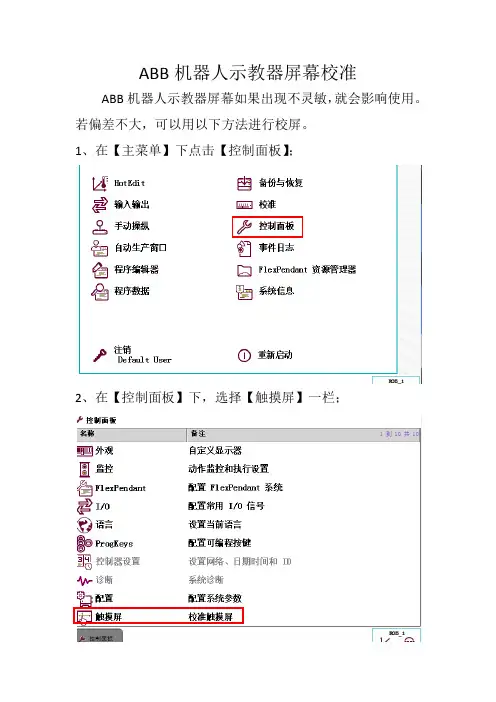

ABB机器人示教器屏幕校准
ABB机器人示教器屏幕如果出现不灵敏，就会影响使用。

若偏差不大，可以用以下方法进行校屏。

1、在【主菜单】下点击【控制面板】；
2、在【控制面板】下，选择【触摸屏】一栏；
3、进入校准提示页面，点击【重校】；
4、在重启机器人开机时，同时按住示教器上的可编程按键4
和暂停键。

如下图所示：
5、系统进入一下界面，根据提示信息点击相应位置进行触
摸屏校准；
6、示教器屏幕校准完成后，根据提示再校准摇杆，完成对
摇杆方向的校准。

通过以上步骤就完成了对ABB示教器屏幕及摇杆的校准，如果触摸屏完全失灵，则以上方法也无法操作。

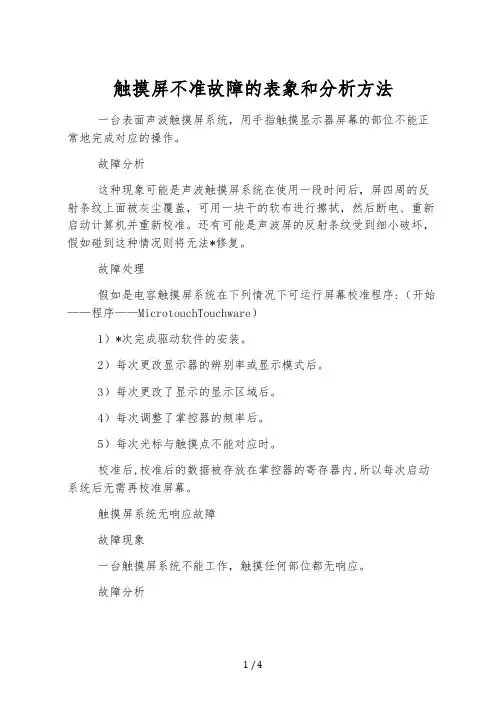

触摸屏不准故障的表象和分析方法一台表面声波触摸屏系统，用手指触摸显示器屏幕的部位不能正常地完成对应的操作。

故障分析这种现象可能是声波触摸屏系统在使用一段时间后，屏四周的反射条纹上面被灰尘覆盖，可用一块干的软布进行擦拭，然后断电、重新启动计算机并重新校准。

还有可能是声波屏的反射条纹受到细小破坏，假如碰到这种情况则将无法*修复。

故障处理假如是电容触摸屏系统在下列情况下可运行屏幕校准程序:（开始——程序——MicrotouchTouchware）1）*次完成驱动软件的安装。

2）每次更改显示器的辨别率或显示模式后。

3）每次更改了显示的显示区域后。

4）每次调整了掌控器的频率后。

5）每次光标与触摸点不能对应时。

校准后,校准后的数据被存放在掌控器的寄存器内,所以每次启动系统后无需再校准屏幕。

触摸屏系统无响应故障故障现象一台触摸屏系统不能工作，触摸任何部位都无响应。

故障分析首先检查各接线接口是否显现松动，然后检查串口及停止号是否有冲突，若有冲突，应调整资源，避开冲突。

再检查触摸屏表面是否显现裂缝，如有裂缝应适时更换。

还需要检查触摸屏表面是否有尘垢，若有，用软布进行清除。

察看检查掌控盒上的指示灯是否工作正常，正常时，指示灯为绿色，并且闪亮。

假如上面的均正常，可用替换法检查触摸屏，先替换掌控盒，再替换触摸屏，zui后替换主机。

假如是表面声波触摸屏系统可进行如下检修：1、可能是触摸屏的连线中,其中一个连接主机键盘口的连线（从键盘口取5伏触摸屏工作电压）没有连接,请检查连线。

2、可能是触摸屏的驱动程序安装过程中所选择的串口号和触摸屏实际连接的的串口号没有对应起来,请卸载驱动重新安装。

3、可能是主机为国产原装机,所装的操作系统为OEM版本,被厂家调整过,造成串口通讯的非标准性,与触摸屏驱动不兼容,假如可行请格式化硬盘,安装系统后驱动触摸屏。

4、有可能是触摸屏驱动程序版本过低,请安装的驱动程序。

5、主机中是否有设备与串口资源冲突检查各硬件设备并调整.例如某些网卡安装后默认的IRQ为3,与COM2的IRQ冲突,此时应将网卡的IRQ改用空闲未用的IRQ。

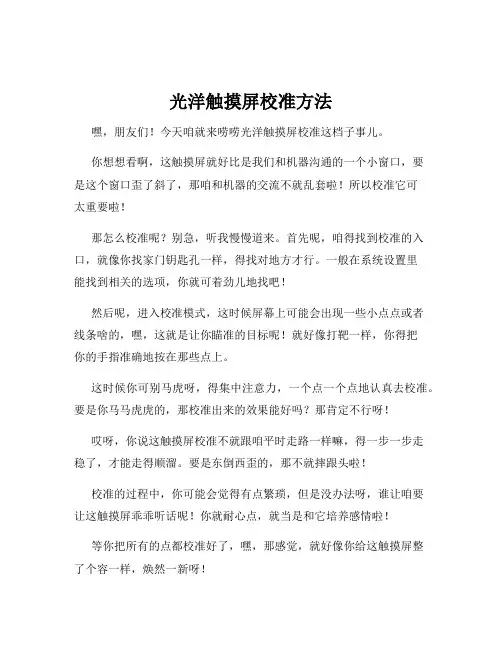

光洋触摸屏校准方法
嘿，朋友们！今天咱就来唠唠光洋触摸屏校准这档子事儿。

你想想看啊，这触摸屏就好比是我们和机器沟通的一个小窗口，要
是这个窗口歪了斜了，那咱和机器的交流不就乱套啦！所以校准它可
太重要啦！
那怎么校准呢？别急，听我慢慢道来。

首先呢，咱得找到校准的入口，就像你找家门钥匙孔一样，得找对地方才行。

一般在系统设置里
能找到相关的选项，你就可着劲儿地找吧！
然后呢，进入校准模式，这时候屏幕上可能会出现一些小点点或者
线条啥的，嘿，这就是让你瞄准的目标呢！就好像打靶一样，你得把
你的手指准确地按在那些点上。

这时候你可别马虎呀，得集中注意力，一个点一个点地认真去校准。

要是你马马虎虎的，那校准出来的效果能好吗？那肯定不行呀！
哎呀，你说这触摸屏校准不就跟咱平时走路一样嘛，得一步一步走
稳了，才能走得顺溜。

要是东倒西歪的，那不就摔跟头啦！
校准的过程中，你可能会觉得有点繁琐，但是没办法呀，谁让咱要
让这触摸屏乖乖听话呢！你就耐心点，就当是和它培养感情啦！
等你把所有的点都校准好了，嘿，那感觉，就好像你给这触摸屏整
了个容一样，焕然一新呀！
这时候你再去试试操作，哇塞，那叫一个顺手，就跟你使唤自己的胳膊腿儿一样自然。

所以说呀，朋友们，可别小瞧了这光洋触摸屏校准，它可是能让你的使用体验大大提升呢！别嫌麻烦，认真去做，你肯定会有收获的。

好好对待你的触摸屏，它也会好好为你服务的哟！这不就是咱和机器和谐共处的小秘密嘛！你说是不是呀？。

触摸屏及ADS7846/HT20462009-05-15 10:17四线电阻式触摸屏，上图我们看到，触摸屏一般是上线和下线为一组。

左右线为一组，用万用表可以量到阻值。

上下的线阻为（Y+ Y-）阻值为 500欧----680欧。

左右线阻（X+ X-）阻值为 350欧----450欧。

jz4740,的中断计算程序#define SPCS_HIGH v_pSSIGPIORegs->group[SPI_EN_PIN/32].DATS = 1 <<(SPI_EN_PIN%32)#define SPCS_LOW v_pSSIGPIORegs->group[SPI_EN_PIN/32].DATC = 1 << (SPI_EN_PIN%32)#define SPCK_HIGH v_pSSIGPIORegs->group[SPI_CLK_PIN/32].DATS = 1 <<(SPI_CLK_PIN%32)#define SPCK_LOW v_pSSIGPIORegs->group[SPI_CLK_PIN/32].DATC = 1 <<(SPI_CLK_PIN%32)#define SPDA_HIGH v_pSSIGPIORegs->group[SPI_DATA_PIN/32].DATS = 1 <<(SPI_DATA_PIN%32)#define SPDA_LOW v_pSSIGPIORegs->group[SPI_DATA_PIN/32].DATC = 1 <<(SPI_DATA_PIN%32)#define SPDAIN v_pSSIGPIORegs->group[SPI_DATARX_PIN/32].PIN & (1 <<(SPI_DATARX_PIN % 32))//insert 0 ,not insert 1;#define SPDABUSY v_pSSIGPIORegs->group[SPI_BUSY_PIN/32].PIN & (1 <<(SPI_BUSY_PIN % 32))//insert 0 ,not insert 1;//------------------------------------------------------------------------------ void delay(int k){int i;for(i=0;i<k;i++);}void start()//SPI开始{SPCK_LOW;SPCS_HIGH;SPDA_HIGH;SPCK_HIGH;SPCS_LOW;}void WriteCharTo7843(unsigned char num) //SPI写数据{unsigned char count=0;SPCK_LOW;for(count=0;count<8;count++){if ( (num & 0x80) == 0x80)SPDA_HIGH;elseSPDA_LOW;SPCK_LOW;delay(3);SPCK_HIGH;delay(3);num <<= 1;}}int ReadFromCharFrom7843() //SPI 读数据{unsigned char count=0;WORD Num=0;for(count=0;count<12;count++){Num<<=1;SPCK_HIGH;delay(3); //下降沿有效SPCK_LOW;delay(3);if(SPDAIN)Num++;}return(Num);}INT WINAPI SpiISR( VOID ){while ( !g_SpiISR.bISTExist ){int X=0,Y=0,X_,y_;WaitForSingleObject( g_SpiISR.hIntrEvent, INFINITE );Sleep(30);//中断后延时以消除抖动，使得采样数据更准确start(); //启动SPIWriteCharTo7843(0x90); //送控制字 10010000 即用差分方式读X坐标详细请见有关资料delay(2);while(SPDABUSY);SPCK_HIGH; delay(4);SPCK_LOW; delay(4);X=ReadFromCharFrom7843();WriteCharTo7843(0xD0); //送控制字 11010000 即用差分方式读Y坐标详细请见有关资料delay(2);while(SPDABUSY);SPCK_HIGH; delay(4);SPCK_LOW; delay(4);Y=ReadFromCharFrom7843();SPCS_HIGH;RETAILMSG(1, (TEXT("SpiISR X=%d,Y=%d\r\n"),X,Y));InterruptDone( g_SpiISR.dwSwIntr );}return ( 0 );}控制字ADS7846的控制字由表1所列，其中S为数据传输起始标志位，该位必为“1”，A2～A0进行通道选择。

触摸屏为什么点不准之触摸屏校准教程嵌入式环境下，触摸屏是鼠标的替代也是升级输入设备，下面我们来研究一下触摸屏。

1.基础知识触摸屏的原理这里不讲，只说下大体思路，触摸屏硬件能够接收到来自用于的触摸，通过若干方式，把数据转换成坐标，此时，坐标是物理坐标，即触摸屏的坐标，而不是显示设备的坐标，显示设备的坐标由软件来定义，而触摸屏的物理坐标是固定的。

所以，当我们点击触摸屏，数据被送给驱动，驱动送给应用程序时，我们得到的数据还不是真正的显示设备数据哦，比如点击一点，硬件传来的是（189，123），（我们约定x在前），这时如果我们说，屏幕上的（189，123）点有点击，这时不正确的，这个很容易明白的，物理的点只是采样到的点，并不是真正意义上的显示设备的坐标，毕竟显示坐标由我们来定。

那么怎么办呢？~这时，需要校准触摸屏，所有的触摸屏使用前，必须要经过校准。

2.触摸屏校准原理以上说了触摸屏需要校准的原因，问题出在，物理坐标和屏幕坐标并不匹配，不匹配有两个方面：第一，物理坐标的1个单位和屏幕坐标的1个单位并不相等，我们知道屏幕坐标1个单位一般是一个像素，而物理坐标的1个单位并不是1个像素.第二，假设我们把屏幕的左上角定义为（0，0），那么触摸屏的左上角的物理坐标并不是（0，0）（我们点击之后的物理采样数据）。

综上，校准有两个方面：第一，物理采样坐标与屏幕像素坐标的对应关系，也就是伸缩系数，即单位物理采样数据代表几个单位屏幕像素数据，x坐标和y坐标各有一个伸缩系数，分别记作：xScale和yScale。

计算方法很简单，为了精确，可以采样屏幕上的四个点，让用户点击，比如（20，20），（20，200），(300, 200)，(300，20)，通过横着的线段除以物理采样的数据线段，得到了x的伸缩系数。

同理可以得到y的伸缩系数。

第二，物理坐标的相对于屏幕像素坐标的偏移，假如我们不计算偏移，只计算伸缩系数的话，假设用户在屏幕点（20，20）点击，我们经过转换物理采样数据，即乘上伸缩系数，发现，校准后的数据并不是（20，20）点，原因就是因为有偏移，原因是触摸屏的物理采样数据，在左上角并不是（0，0），而是某个正数对，采样到的数据不会是0的，这就是偏移产生的原因，所以，在计算过伸缩系数之后，比如点击屏幕（20，20），采样到的数据是（45，78），而第一步计算出的伸缩系数分别是0.78和0.67，那么物理坐标转换成屏幕坐标后是（45*0.78，78*0.67），此时虽然我们得到了物理坐标对应的屏幕坐标，但是现在屏幕坐标和我们（20，20）所在的屏幕坐标并不在一个坐标系，即（0，0）点不同，所以我们要减去一个坐标系偏移，假设分别是xOffset和yOffset，那么两个坐标做差便得到了xOffset和yOffset。

Bosch 触摸屏校准说明
① 号鼠标用的是USB 插口的，所以插在工控机上后不用重启电脑，可直接用。

② 号鼠标用的是插口形式的，所以插在工控机上后必须重启电脑才能使用鼠标。

接上键盘，按此键进入到图2 的画面。

①
②
图1 桌面
此画面是进入校准画面前的窗口画面。

图3 Start
Programs
UPPD Calibrate
此画面是进入校准的画面，用手指去点击画面提示处，根据设置的不同，会出现不同的校准点，校准点越多，触摸效果越准确，一般设置5个点。

图4 Start Programs UPPD Setting
此画面是进入校准画面设置前的窗口画面。

图5 Start Programs UPPD Setting Calibration
此画面是设置校正的画面，图中所标注的是“触摸屏校准点数量”的设置，一般设置5到6个点就可以了。

当然设置点数越多，触摸校正越准。

此对话框在校准之后会跳出，说的是需要在10 S 之内按OK 确定，否则会恢复原始设置，10S 内不按OK ，就等于没校准。

触摸屏出问题怎么办触摸屏出问题怎么办触摸屏出问题怎么办?不同的原因又不通的解决办法，看看下面的解决方法吧!一、表面声波触摸屏故障现象分析处理方法故障一：触摸偏差现象：手指所触摸的位置与鼠标箭头没有重合。

分析：安装完驱动程序后，在进行校正位置时，没有垂直触摸靶心正中位置。

处理方法：重新校正位置。

故障二：触摸偏差现象：部分区域触摸准确，部分区域触摸有偏差。

分析：表面声波触摸屏四周边上的声波反射条纹上面积累了大量的尘土或水垢，影响了声波信号的传递所造成的。

处理方法：清洁触摸屏，特别注意要将触摸屏四边的声波反射条纹清洁干净，清洁时应将触摸屏控制卡的电源断开。

故障三：触摸无反应现象：触摸屏幕时鼠标箭头无任何动作，没有发生位置改变。

分析：造成此现象产生的原因很多，下面逐个说明：(1)表面声波触摸屏四周边上的声波反射条纹上面所积累的尘土或水垢非常严重，导致触摸屏无法工作。

(2)触摸屏发生故障。

(3)触摸屏控制卡发生故障。

(4)触摸屏信号线发生故障。

(5)计算机主机的串口发生故障。

(6)计算机的操作系统发生故障。

(7)触摸屏驱动程序安装错误。

二、电阻触摸屏故障现象分析处理方法故障一：触摸偏差现象：手指所触摸的位置与鼠标箭头没有重合。

分析：安装完驱动程序后，在进行校正位置时没有垂直触摸靶心正中位置。

触摸屏上的信号线接触不良或断路。

处理方法：重新校正位置;查找断点重新连接或更换触摸屏。

故障二：触摸偏差现象：不触摸时鼠标箭头始终停留在某一位置，触摸时，鼠标箭头在触摸点与原停留点的中点处。

分析：有异物(非主动触摸)压迫电阻触摸屏的有效工作区内。

处理方法：将压迫电阻触摸屏的有效工作区的异物移开。

故障三：触摸无反应现象：触摸屏幕时鼠标箭头无任何动作，没有发生位置改变。

分析：造成此现象产生的原因很多下面逐个说明：(1)触摸屏发生故障(2)触摸屏控制卡发生故障。

(3)触摸屏信号线发生故障。

(4)计算机主机的串口发生故障。

(5)计算机的操作系统发生故障。

西门子触摸屏画面触控偏移调整说明
触摸屏画面偏移的调整说明
（1）调触摸屏后面的拨码开关使6在OFF其它均在ON；
（2）打开电源后触摸屏均显示如下system menu画面；
（3）在系统目录(System Menu)中按压(Calibrate)，人机出现一设定框。

在设定框中按压(Touch Panel)后PWS-会在屏幕左上角出现一白点，且屏幕亦会出现"Pin-point the white dot of membrane on the upper-left corner"等文字；
（4）用柔软而不尖锐，大小与人机所出现之白点适合的笔(如铅笔等)点压此白点后，此白点会再次出现在屏幕的右下方且人机出现"Pin-point the white dot of membrane on the lower-right corner”等文字。

注意:千万不要用金属制品或尖锐的工具如螺丝起子或原子笔来作此校正。

点压此白点后完成校正。

（5）关掉电源调触摸屏后面的拨码开关使6，7在OFF其它均在ON，打开电源进入操作画面看是否恢复正常；若还不正常，说明可能是硬件故障，需要维修。

华泰机种触摸屏校正方法
方法一：触摸屏9秒自动校准流程
敬请注意：在进行触摸屏9秒自动校准之前请仔细阅读本操作流程
详细操作步骤如下：
1.启动主机进入主界面（如下图所示）
2.用手指长按（时长约9秒）主界面空白处（如下图所示）
3.直至界面出现“触摸屏校准已经完成，请重启系统”字样时（如下图所示），移开手指，
重启系统后OK
方法二：触摸屏鼠标校准流程
敬请注意：在使用鼠标进行触摸屏校准之前请仔细阅读本操作流程详细操作步骤如下：
1.接通车载主机电源，启动车载主机，等待屏幕出现主界面（如下图所示）
2.将鼠标插入车机USB接口中，等待屏幕出现如下图所示界面时，鼠标左键点击界面右上
角“X”，关闭此界面
3. 待出现主界面，鼠标左键点击“更多”
3.出现以下界面，鼠标左键点击“设置”
5. 出现以下界面时，鼠标左键点击“触摸屏校正”
6. 出现以下界面时，鼠标左键点击“确定”
7. 出现以下校准界面时，用手指依次准确点击校准焦点，顺序为：屏幕左上角→屏幕右上角→屏幕右下角→屏幕左下角（结束校准）。

校准OK后，拔下鼠标，重启系统后OK。
