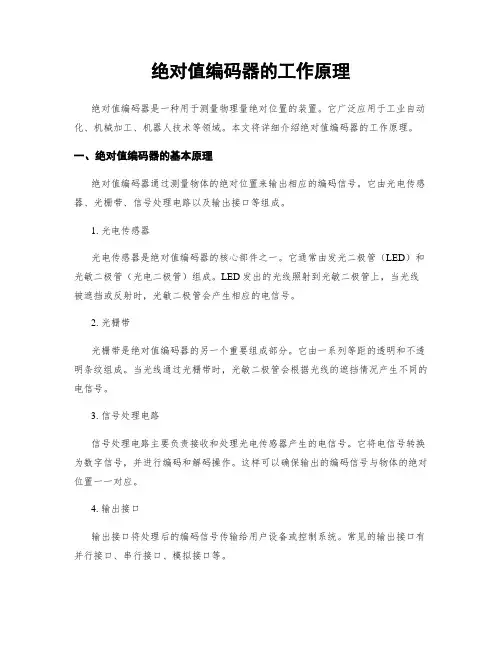

绝对值编码器的工作原理绝对值编码器是一种用于测量物理量绝对位置的装置。

它广泛应用于工业自动化、机械加工、机器人技术等领域。

本文将详细介绍绝对值编码器的工作原理。

一、绝对值编码器的基本原理绝对值编码器通过测量物体的绝对位置来输出相应的编码信号。

它由光电传感器、光栅带、信号处理电路以及输出接口等组成。

1. 光电传感器光电传感器是绝对值编码器的核心部件之一。

它通常由发光二极管（LED）和光敏二极管（光电二极管）组成。

LED发出的光线照射到光敏二极管上，当光线被遮挡或反射时，光敏二极管会产生相应的电信号。

2. 光栅带光栅带是绝对值编码器的另一个重要组成部分。

它由一系列等距的透明和不透明条纹组成。

当光线通过光栅带时，光敏二极管会根据光线的遮挡情况产生不同的电信号。

3. 信号处理电路信号处理电路主要负责接收和处理光电传感器产生的电信号。

它将电信号转换为数字信号，并进行编码和解码操作。

这样可以确保输出的编码信号与物体的绝对位置一一对应。

4. 输出接口输出接口将处理后的编码信号传输给用户设备或控制系统。

常见的输出接口有并行接口、串行接口、模拟接口等。

二、绝对值编码器的工作过程绝对值编码器的工作过程可以分为以下几个步骤：1. 光栅带的旋转绝对值编码器通常将光栅带固定在旋转物体上。

当物体发生旋转时，光栅带也会随之旋转。

2. 光线的照射LED发出的光线照射到光栅带上。

根据光栅带上的透明和不透明条纹，光线被遮挡或反射的情况不同。

3. 电信号的产生被照射到的光线经过光敏二极管后，会产生相应的电信号。

根据光栅带上的条纹情况，不同的电信号将被产生。

4. 信号处理信号处理电路接收到光电传感器产生的电信号后，将其转换为数字信号，并进行编码和解码操作。

这样可以确保输出的编码信号与物体的绝对位置一一对应。

5. 编码信号的输出处理后的编码信号通过输出接口传输给用户设备或控制系统。

用户设备或控制系统可以根据编码信号来获取物体的绝对位置信息。

绝对值编码器原理绝对值编码器（Absolute Encoder）是一种用于测量旋转角度或线性位置的设备，它可以提供精确的绝对位置信息。

相比于增量式编码器，绝对值编码器不需要通过参考点回归零点，因此可以提供更高的定位精度和可靠性。

光学式绝对值编码器采用光栅原理进行测量。

图案编码盘上的透明和不透明条纹通过光源照射到光敏元件上，当光敏元件接收到光线时，会产生电信号。

通过测量这些信号的频率和相位差，可以计算出旋转角度或线性位置。

光学式绝对值编码器的优点是精度高，分辨率大，可以达到亚微米或更高的级别。

它还具有抗干扰能力强、结构紧凑、体积小等特点。

然而，由于光学元件易受灰尘和污染影响，所以在实际应用中需要注意维护和清洁。

磁性绝对值编码器使用磁场传感器来测量磁场的变化。

编码器轴上的磁性编码盘会产生磁场，磁场传感器会感知并测量这些磁场的变化。

通过分析磁场的强度和方向，可以计算出旋转角度或线性位置。

磁性绝对值编码器的优点是非接触式测量，具有较高的耐用性和可靠性。

它适用于工作环境恶劣、要求高速度和高温度的场合。

同时，由于磁性编码盘可以实现高精度的制造，因此磁性编码器也具有较高的分辨率和准确性。

绝对值编码器的关键部件是编码盘和传感器。

编码盘可以采用不同的几何形状，如圆盘、条盘等，且可以在编码盘上分布不同规则的编码图案，如光栅、格点、磁点等。

传感器有不同类型的选择，如光电传感器、霍尔传感器等。

1.编码盘上的编码图案通过传感器感知，并转化为电信号。

2.电信号经过放大、滤波和处理等步骤后，转化为数字信号。

3.数字信号经过解码和计算，可以得到准确的旋转角度或线性位置信息。

4.这些信息可以通过接口输出给控制系统，用于定位、运动控制和位置反馈等应用。

总之，绝对值编码器通过光学或磁性原理，将旋转角度或线性位置转化为准确的数字信号。

它具有高精度、高分辨率、非接触式测量和可靠性等特点，广泛应用于各种定位和控制系统中。

随着科技的不断进步，绝对值编码器的性能将进一步提高，为现代工业自动化和智能制造提供更多新的可能性。

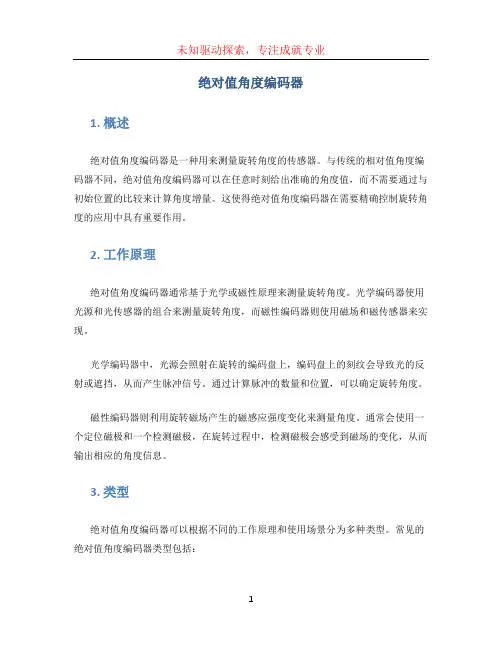

绝对值角度编码器1. 概述绝对值角度编码器是一种用来测量旋转角度的传感器。

与传统的相对值角度编码器不同，绝对值角度编码器可以在任意时刻给出准确的角度值，而不需要通过与初始位置的比较来计算角度增量。

这使得绝对值角度编码器在需要精确控制旋转角度的应用中具有重要作用。

2. 工作原理绝对值角度编码器通常基于光学或磁性原理来测量旋转角度。

光学编码器使用光源和光传感器的组合来测量旋转角度，而磁性编码器则使用磁场和磁传感器来实现。

光学编码器中，光源会照射在旋转的编码盘上，编码盘上的刻纹会导致光的反射或遮挡，从而产生脉冲信号。

通过计算脉冲的数量和位置，可以确定旋转角度。

磁性编码器则利用旋转磁场产生的磁感应强度变化来测量角度。

通常会使用一个定位磁极和一个检测磁极，在旋转过程中，检测磁极会感受到磁场的变化，从而输出相应的角度信息。

3. 类型绝对值角度编码器可以根据不同的工作原理和使用场景分为多种类型。

常见的绝对值角度编码器类型包括：3.1 光学编码器光学编码器以光学原理为基础，通过光源和光传感器来测量旋转角度。

光学编码器具有精度高、分辨率高的特点，适用于对角度测量要求较高的应用，如机器人、自动化设备等。

3.2 磁性编码器磁性编码器使用磁场和磁传感器来测量旋转角度。

磁性编码器具有抗干扰能力强、耐高温等特点，适用于工作环境复杂、对耐久性要求较高的应用，如汽车、航空航天等。

3.3 电容式编码器电容式编码器是一种基于电容原理的角度测量设备。

通过测量电容变化来获得旋转角度信息。

电容式编码器具有体积小、功耗低等特点，适用于小型设备和电池供电的场景。

3.4 磁致伸缩编码器磁致伸缩编码器通过磁致伸缩效应来测量旋转角度。

当施加外部磁场时，编码器材料会发生伸缩，通过测量伸缩量来得到旋转角度信息。

磁致伸缩编码器具有高灵敏度、高分辨率的特点，适用于精密测量和调整控制等场景。

4. 应用领域绝对值角度编码器在许多领域中都发挥着重要作用。

以下是几个常见应用的例子：4.1 机器人控制在机器人控制领域，绝对值角度编码器可以用于测量关节角度，从而实现对机器人的精确控制。

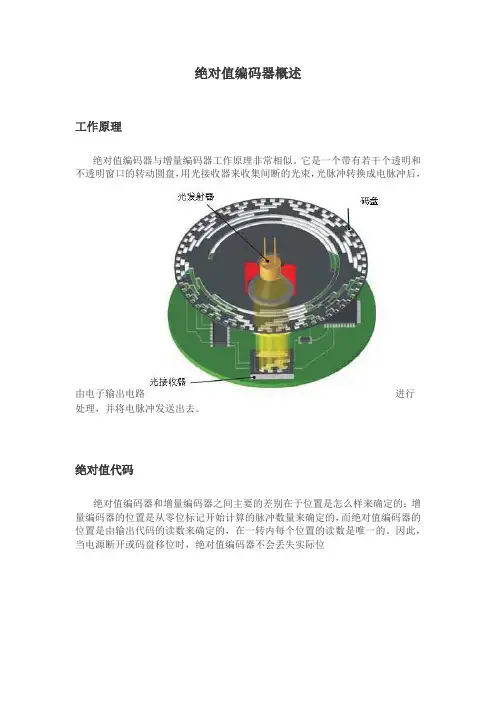

绝对值编码器概述工作原理绝对值编码器与增量编码器工作原理非常相似。

它是一个带有若干个透明和不透明窗口的转动圆盘，用光接收器来收集间断的光束，光脉冲转换成电脉冲后，由电子输出电路进行处理，并将电脉冲发送出去。

绝对值代码绝对值编码器和增量编码器之间主要的差别在于位置是怎么样来确定的：增量编码器的位置是从零位标记开始计算的脉冲数量来确定的，而绝对值编码器的位置是由输出代码的读数来确定的，在一转内每个位置的读数是唯一的。

因此，当电源断开或码盘移位时，绝对值编码器不会丢失实际位置。

然而，当绝对值编码器的电源一旦重启位置值就会立即替代旧值，而一个增量编码器则需要设置零位标记。

输出代码用于指定绝对位置。

很明显首选会是二进制码，因为它可以很容易被外部设备所处理，但是，二进制码是直接从旋转码盘上取得的，由于同时改变的编码状态位数超过一位，所以要求同步输出代码很难。

例如，两个连续的二进制码编码7（0111）变到8（1000），可以注意到所有位的状态都发生了变化。

因此，如果你试着读在特定时刻的编码，要保证读数的正确性是很困难的，因为在数据改变的一瞬间同时就有超过一位的状态变化。

因此，格雷码在二个连续编码之间（甚至于从最后一个到第一个）只有一位二进码状态变化。

格雷码通过一个简单的组合电路就可以很容易被转换为二进制码。

（见如下表单）格雷余码当定义位置的个数不是2的幂次方时，从最后一个位置变到最前一个位置，即使是格雷码，同时改变的编码状态也会超过一位。

例如，假设一个每转12个位置的绝对型编码器，其格雷码如右侧所示，显而易见在位置11和0之间变化时，3位二进制码位同时改变状态，可能会引起读数出错，这是不允许的。

试用格雷余码，3位二进制就可以维护编码仅仅只有一位状态变化，使得位置0与N值一一对应，这就得到格雷余码。

其中，N是这样一个数，从转换成二进制码的格雷余码中减去N，就得到正确的位置值。

超差值N的计算：N=(2n-IMP)/2式中：IMP IMP是每转的位置数（只能是偶数）2n是2的脉冲数次幂，其数值必须大于IMP在我们的情况下，N是：N=(2n-12)/2=(16-12)/2=2单圈绝对值编码器单圈绝对值编码器即使在掉电的情况下，只要编码器轴转动了一个角度就可以得到一个精确的位移值，而且，每个位移值都能准确地转换成格雷码或二进制码。

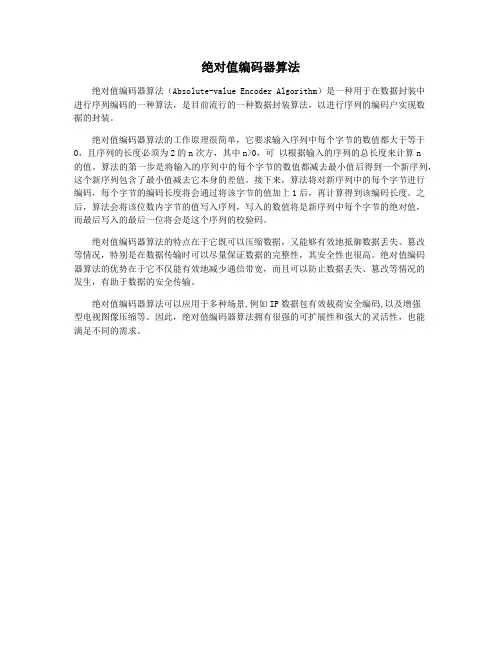

绝对值编码器算法
绝对值编码器算法（Absolute-value Encoder Algorithm）是一种用于在数据封装中
进行序列编码的一种算法，是目前流行的一种数据封装算法，以进行序列的编码户实现数
据的封装。

绝对值编码器算法的工作原理很简单，它要求输入序列中每个字节的数值都大于等于0，且序列的长度必须为2的n次方，其中n>0，可以根据输入的序列的总长度来计算n
的值。

算法的第一步是将输入的序列中的每个字节的数值都减去最小值后得到一个新序列，这个新序列包含了最小值减去它本身的差值。

接下来，算法将对新序列中的每个字节进行
编码，每个字节的编码长度将会通过将该字节的值加上1后，再计算得到该编码长度。

之后，算法会将该位数内字节的值写入序列，写入的数值将是新序列中每个字节的绝对值，
而最后写入的最后一位将会是这个序列的校验码。

绝对值编码器算法的特点在于它既可以压缩数据，又能够有效地抵御数据丢失、篡改
等情况，特别是在数据传输时可以尽量保证数据的完整性，其安全性也很高。

绝对值编码
器算法的优势在于它不仅能有效地减少通信带宽，而且可以防止数据丢失、篡改等情况的
发生，有助于数据的安全传输。

绝对值编码器算法可以应用于多种场景,例如IP数据包有效载荷安全编码,以及增强
型电视图像压缩等。

因此，绝对值编码器算法拥有很强的可扩展性和强大的灵活性，也能
满足不同的需求。

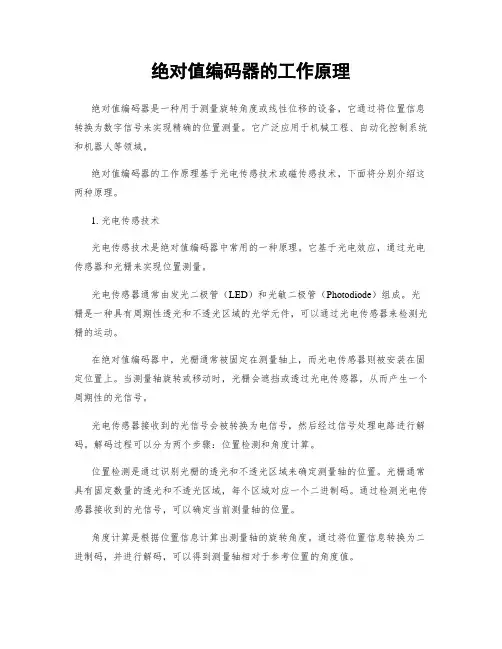

绝对值编码器的工作原理绝对值编码器是一种用于测量旋转角度或线性位移的设备，它通过将位置信息转换为数字信号来实现精确的位置测量。

它广泛应用于机械工程、自动化控制系统和机器人等领域。

绝对值编码器的工作原理基于光电传感技术或磁传感技术，下面将分别介绍这两种原理。

1. 光电传感技术光电传感技术是绝对值编码器中常用的一种原理。

它基于光电效应，通过光电传感器和光栅来实现位置测量。

光电传感器通常由发光二极管（LED）和光敏二极管（Photodiode）组成。

光栅是一种具有周期性透光和不透光区域的光学元件，可以通过光电传感器来检测光栅的运动。

在绝对值编码器中，光栅通常被固定在测量轴上，而光电传感器则被安装在固定位置上。

当测量轴旋转或移动时，光栅会遮挡或透过光电传感器，从而产生一个周期性的光信号。

光电传感器接收到的光信号会被转换为电信号，然后经过信号处理电路进行解码。

解码过程可以分为两个步骤：位置检测和角度计算。

位置检测是通过识别光栅的透光和不透光区域来确定测量轴的位置。

光栅通常具有固定数量的透光和不透光区域，每个区域对应一个二进制码。

通过检测光电传感器接收到的光信号，可以确定当前测量轴的位置。

角度计算是根据位置信息计算出测量轴的旋转角度。

通过将位置信息转换为二进制码，并进行解码，可以得到测量轴相对于参考位置的角度值。

2. 磁传感技术磁传感技术是另一种常用于绝对值编码器的原理。

它利用磁场传感器和磁性标尺来实现位置测量。

磁场传感器通常采用霍尔效应或磁阻效应来检测磁场强度。

磁性标尺则是一种具有磁性材料的标尺，可以通过磁场传感器来检测标尺的位置。

在绝对值编码器中，磁性标尺通常被固定在测量轴上，而磁场传感器则被安装在固定位置上。

当测量轴旋转或移动时，磁场传感器会检测到磁性标尺产生的磁场变化。

磁场传感器接收到的磁场信号会被转换为电信号，然后经过信号处理电路进行解码。

解码过程与光电传感技术类似，包括位置检测和角度计算。

位置检测是通过识别磁性标尺上的磁场变化来确定测量轴的位置。

绝对值编码器的介绍绝对值编码器的介绍什么是绝对值编码器的“绝对式”的含义旋转编码器是工业中重要的机械位置角度、长度、速度反馈并参与控制的传感器，旋转编码器分增量值编码器、绝对值编码器、绝对值多圈编码器。

从外部接收的设备上讲（如伺服控制器、PLC），增量值是指一种相对的位置信息的变化，从A点变化到B点的信号的增加与减少的计算，也称为“相对值”，它需要后续设备的不间断的计数，由于每次的数据并不是独立的，而是依赖于前面的读数，对于前面数据受停电与干扰所产生的误差无法判断，从而造成误差累计；而“绝对式工作模式”是指在设备初始化后，确定一个原点，以后所有的位置信息是与这个“原点”的绝对位置，它无需后续设备的不间断的计数，而是直接读取当前位置值，对于停电与干扰所可能产生的误差，由于每次读数都是独立不受前面的影响，从而不会造成误差累计，这种称为接收设备的“绝对式”工作模式。

而对于绝对值编码器的内部的“绝对值”的定义，是指编码器内部的所有位置值，在编码器生产出厂后，其量程内所有的位置已经“绝对”地确定在编码器内，在初始化原点后，每一个位置独立并具有唯一性，它的内部及外部每一次数据刷新读取，都不依赖于前次的数据读取，无论是编码器内部还是编码器外部，都不应存在“计数”与前次读数的累加计算，因为这样的数据就不是“独立”“唯一”“量程内所有位置已经预先绝对确立”了，也就不符合“绝对”这个词的含义了。

所以，真正的绝对编码器的定义，是指量程内所有位置的预先与原点位置的绝对对应，不依赖于内部及外部的计数累加而独立、唯一的绝对编码。

关于“绝对式”编码器的概念的“故意混淆”与认识的误区关于绝对值编码器，很多人的认识还是停留在“停电”的位置保存这个概念，这个是片面而有局限性的，“绝对值”编码器不仅仅是停电的问题，对于接收设备，真正的“绝对值”的意义在于其数据刷新与读取无论在编码器内部还是外部，每一个位置的独立性、唯一性、不依赖于前次读数的“绝对编码”，对于这个“绝对”的定义市场上还是模糊不清的，为此有些商家就会对于此概念的“故意混淆”：混淆一：将接收设备的“绝对式工作模式”与绝对值编码器的“绝对式”的混淆。

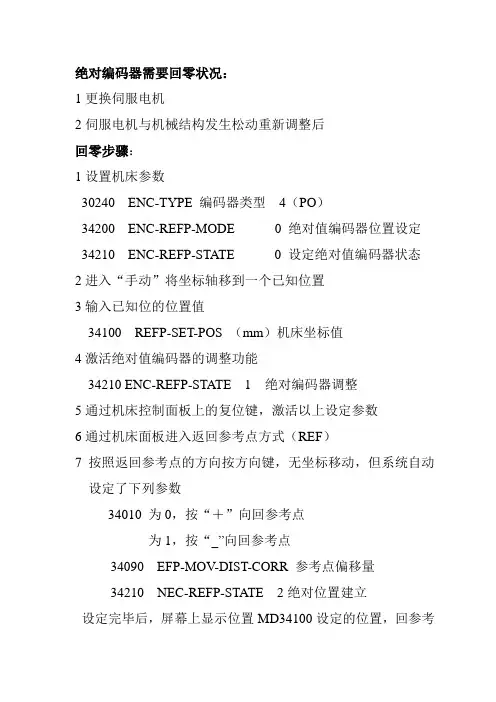

绝对编码器需要回零状况：
1更换伺服电机
2伺服电机与机械结构发生松动重新调整后
回零步骤：
1设置机床参数
30240 ENC-TYPE 编码器类型4（PO）
34200 ENC-REFP-MODE 0 绝对值编码器位置设定34210 ENC-REFP-STATE 0 设定绝对值编码器状态2进入“手动”将坐标轴移到一个已知位置
3输入已知位的位置值
34100 REFP-SET-POS （mm）机床坐标值
4激活绝对值编码器的调整功能
34210 ENC-REFP-STATE 1 绝对编码器调整
5通过机床控制面板上的复位键，激活以上设定参数
6通过机床面板进入返回参考点方式（REF）
7按照返回参考点的方向按方向键，无坐标移动，但系统自动设定了下列参数
34010 为0，按“＋”向回参考点
为1，按“_”向回参考点
34090 EFP-MOV-DIST-CORR 参考点偏移量
34210 NEC-REFP-STATE 2绝对位置建立
设定完毕后，屏幕上显示位置MD34100设定的位置，回参考
点结束。

注：下载PLC应用程序会导致参考点位置丢失，必须在PLC 应用调试完毕后，再调试绝对值编码器。

如果需要改参考点位置，重复上述1－7，机床建立参考点后，要重新对刀，确认R参数。

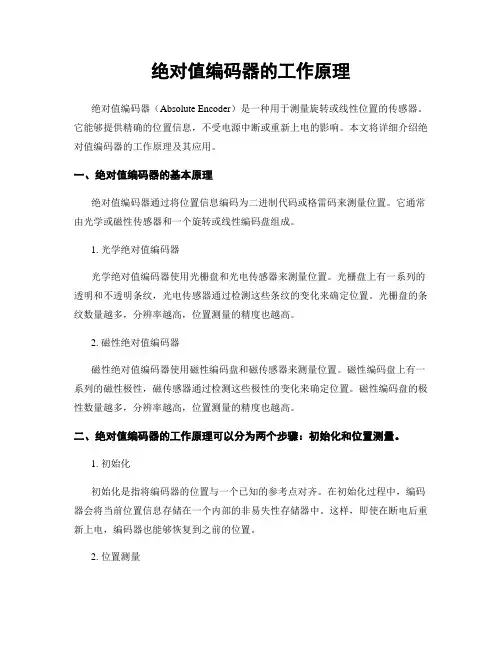

绝对值编码器的工作原理绝对值编码器（Absolute Encoder）是一种用于测量旋转或线性位置的传感器。

它能够提供精确的位置信息，不受电源中断或重新上电的影响。

本文将详细介绍绝对值编码器的工作原理及其应用。

一、绝对值编码器的基本原理绝对值编码器通过将位置信息编码为二进制代码或格雷码来测量位置。

它通常由光学或磁性传感器和一个旋转或线性编码盘组成。

1. 光学绝对值编码器光学绝对值编码器使用光栅盘和光电传感器来测量位置。

光栅盘上有一系列的透明和不透明条纹，光电传感器通过检测这些条纹的变化来确定位置。

光栅盘的条纹数量越多，分辨率越高，位置测量的精度也越高。

2. 磁性绝对值编码器磁性绝对值编码器使用磁性编码盘和磁传感器来测量位置。

磁性编码盘上有一系列的磁性极性，磁传感器通过检测这些极性的变化来确定位置。

磁性编码盘的极性数量越多，分辨率越高，位置测量的精度也越高。

二、绝对值编码器的工作原理可以分为两个步骤：初始化和位置测量。

1. 初始化初始化是指将编码器的位置与一个已知的参考点对齐。

在初始化过程中，编码器会将当前位置信息存储在一个内部的非易失性存储器中。

这样，即使在断电后重新上电，编码器也能够恢复到之前的位置。

2. 位置测量位置测量是指实时测量编码器的当前位置。

当编码盘旋转或移动时，光电传感器或磁传感器会检测到光栅盘或磁性编码盘上的变化，并将其转化为电信号。

这些电信号经过处理后，可以被解码为二进制代码或格雷码，从而确定编码器的位置。

三、绝对值编码器的应用绝对值编码器广泛应用于各种领域，包括工业自动化、机器人技术、航空航天等。

以下是一些常见的应用场景：1. 机床和自动化设备绝对值编码器可用于测量机床的刀具位置、工件位置等，从而实现高精度的加工和定位控制。

它还可以用于自动化设备中的位置反馈和闭环控制。

2. 机器人技术绝对值编码器是机器人关节控制系统中的重要组成部分。

它可以提供精确的关节位置信息，从而实现精准的运动控制和路径规划。

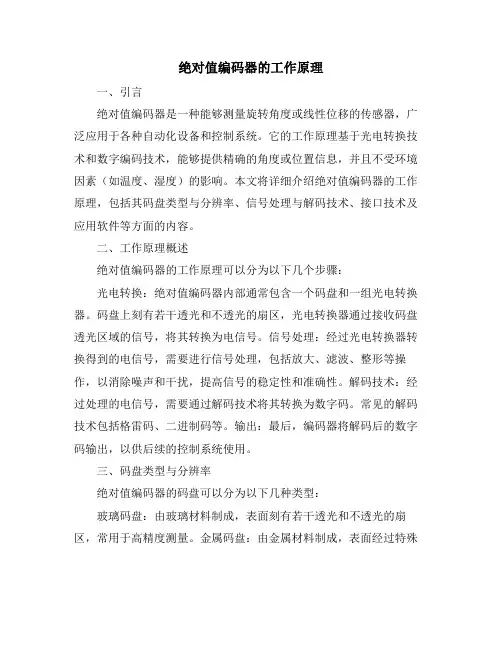

绝对值编码器的工作原理一、引言绝对值编码器是一种能够测量旋转角度或线性位移的传感器，广泛应用于各种自动化设备和控制系统。

它的工作原理基于光电转换技术和数字编码技术，能够提供精确的角度或位置信息，并且不受环境因素（如温度、湿度）的影响。

本文将详细介绍绝对值编码器的工作原理，包括其码盘类型与分辨率、信号处理与解码技术、接口技术及应用软件等方面的内容。

二、工作原理概述绝对值编码器的工作原理可以分为以下几个步骤：光电转换：绝对值编码器内部通常包含一个码盘和一组光电转换器。

码盘上刻有若干透光和不透光的扇区，光电转换器通过接收码盘透光区域的信号，将其转换为电信号。

信号处理：经过光电转换器转换得到的电信号，需要进行信号处理，包括放大、滤波、整形等操作，以消除噪声和干扰，提高信号的稳定性和准确性。

解码技术：经过处理的电信号，需要通过解码技术将其转换为数字码。

常见的解码技术包括格雷码、二进制码等。

输出：最后，编码器将解码后的数字码输出，以供后续的控制系统使用。

三、码盘类型与分辨率绝对值编码器的码盘可以分为以下几种类型：玻璃码盘：由玻璃材料制成，表面刻有若干透光和不透光的扇区，常用于高精度测量。

金属码盘：由金属材料制成，表面经过特殊处理，形成若干透光和不透光的区域，具有较好的抗冲击性能。

塑料码盘：由塑料材料制成，价格较低，但精度和稳定性相对较差。

码盘的分辨率决定了编码器的测量精度。

常见的码盘分辨率有2500线、5000线、10000线等，分辨率越高，测量精度越高。

四、信号处理与解码技术绝对值编码器的信号处理主要包括以下几种技术：放大技术：对于微弱的电信号，需要进行放大处理，以提高其信噪比。

常用的放大器有差分放大器和仪表放大器等。

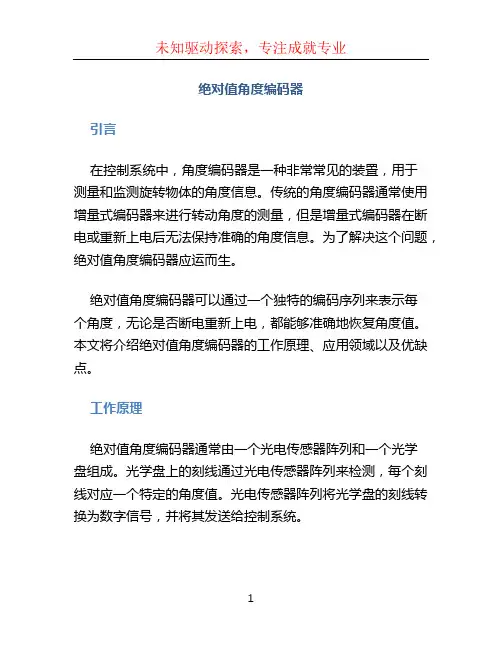

绝对值角度编码器引言在控制系统中，角度编码器是一种非常常见的装置，用于测量和监测旋转物体的角度信息。

传统的角度编码器通常使用增量式编码器来进行转动角度的测量，但是增量式编码器在断电或重新上电后无法保持准确的角度信息。

为了解决这个问题，绝对值角度编码器应运而生。

绝对值角度编码器可以通过一个独特的编码序列来表示每个角度，无论是否断电重新上电，都能够准确地恢复角度值。

本文将介绍绝对值角度编码器的工作原理、应用领域以及优缺点。

工作原理绝对值角度编码器通常由一个光电传感器阵列和一个光学盘组成。

光学盘上的刻线通过光电传感器阵列来检测，每个刻线对应一个特定的角度值。

光电传感器阵列将光学盘的刻线转换为数字信号，并将其发送给控制系统。

绝对值角度编码器的光学盘通常分为两个部分：主光电盘和从光电盘。

主光电盘上的刻线可以确定角度的粗略值，通常将一个圆分为多个刻线，每个刻线对应一个角度区间。

从光电盘上的刻线可以确定角度的细微值，通常将一个圆分为更多的刻线，每个刻线对应一个更小的角度区间。

主光电盘和从光电盘之间的刻线间隔是不同的，以确保每个角度都能唯一地被编码。

当旋转物体时，光电传感器阵列会通过检测光学盘上的刻线变化来确定角度的改变。

根据主光电盘和从光电盘上刻线的组合，在控制系统中可以准确地计算出旋转物体的绝对角度。

即使经历断电或重新上电，绝对值角度编码器也能够记住旋转物体的角度信息，不会发生角度漂移或丢失。

应用领域绝对值角度编码器在工业自动化、机器人技术、医疗设备和航天航空等领域得到广泛应用。

在工业自动化领域，绝对值角度编码器被用于测量和监测旋转设备（如电机、驱动器和传动装置）的角度信息。

通过精确测量旋转设备的角度，可以实现精准的位置控制和运动控制。

在机器人技术领域，绝对值角度编码器被用于测量和监测机器人关节的角度信息。

通过实时获取机器人关节的角度，可以实现机器人的精准定位和运动控制，提高机器人的运动灵活性和工作效率。

在医疗设备领域，绝对值角度编码器被用于测量和监测医疗设备（如手术机器人、体外循环设备）中的旋转部件的角度信息。

绝对值编码器的工作原理标题：绝对值编码器的工作原理引言概述：绝对值编码器是一种常用的数字信号处理器，用于将模拟信号转换为数字信号。

它的工作原理基于对输入信号的绝对值进行编码，从而提供了高精度和低噪声的数字表示。

本文将详细介绍绝对值编码器的工作原理，并分别从输入信号采样、绝对值计算、编码和输出四个方面进行阐述。

一、输入信号采样：1.1 采样率：绝对值编码器会以一定的频率对输入信号进行采样。

采样率决定了每秒钟对输入信号进行多少次采样，通常采样率越高，编码器的精度越高。

1.2 采样精度：采样精度指的是每个采样点的位数，也称为比特数。

较高的采样精度可以提高编码器的分辨率和信噪比，但也会增加数据处理和存储的复杂度。

1.3 采样保持电路：为了确保采样过程中信号的准确性，绝对值编码器通常会配备采样保持电路，用于在采样时刻保持输入信号的幅值，以避免采样过程中信号的失真。

二、绝对值计算：2.1 绝对值运算：绝对值编码器的核心操作是对采样到的信号进行绝对值计算。

这一步骤将信号的正负号信息去除，只保留信号的幅值信息。

绝对值计算可以通过硬件电路或软件算法实现。

2.2 数字滤波：为了去除采样过程中引入的噪声和干扰，绝对值编码器通常会应用数字滤波器对绝对值计算结果进行平滑处理。

数字滤波器可以去除高频噪声，提高编码器的信噪比。

2.3 动态范围控制：绝对值编码器还可以通过动态范围控制技术对编码结果进行调整，以适应不同幅值范围的输入信号。

动态范围控制可以提高编码器的适应性和灵活性。

三、编码：3.1 数字化：经过绝对值计算和数字滤波后的信号将转换为数字形式，以便于后续处理和传输。

数字化的过程可以通过模数转换器（ADC）实现，将连续的模拟信号转换为离散的数字信号。

3.2 编码算法：绝对值编码器可以采用不同的编码算法将数字化的信号转换为编码形式。

常见的编码算法包括二进制编码、格雷码和循环编码等。

选择合适的编码算法可以提高编码器的效率和可靠性。

绝对值编码器的工作原理绝对值编码器是一种用于测量物体位置的传感器，它能够提供高精度和可靠的位置信息。

本文将详细介绍绝对值编码器的工作原理及其应用。

一、绝对值编码器的基本原理绝对值编码器采用了光电、磁电或者电容等不同的测量原理，但其基本原理是相似的。

下面以光电绝对值编码器为例进行说明。

光电绝对值编码器由一个发光二极管（LED）和一个光敏器件（如光电二极管或者光电三极管）组成。

LED发出的光束通过一个刻有光栅的旋转盘（或者线性条带）被分成若干等距的光斑。

旋转盘上的光栅通常由透明和不透明的条纹组成。

当旋转盘转动时，光斑将经过光敏器件。

光敏器件会将光斑的变化转换为电信号，并通过信号处理电路将其转换为数字信号。

二、绝对值编码器的工作原理可以分为两个阶段：初始化和测量。

1. 初始化阶段在初始化阶段，绝对值编码器通过特定的位置来确定初始位置。

这通常通过将旋转盘转到一个预定的位置来完成。

在此过程中，编码器会记录下初始位置信息，并将其存储在内部存储器中。

2. 测量阶段在测量阶段，绝对值编码器通过测量旋转盘的相对位置来确定物体的位置。

当旋转盘转动时，光斑将经过光敏器件，光敏器件会将光斑的变化转换为电信号。

编码器的信号处理电路会将这些电信号转换为数字信号，并通过内部存储器中的初始位置信息进行比较，从而确定物体的绝对位置。

这样，即使在断电或者重新启动后，编码器仍然能够准确地测量物体的位置。

三、绝对值编码器的应用绝对值编码器广泛应用于各种领域，包括机械工程、自动化控制、机器人技术等。

以下是一些常见的应用示例：1. 机械工程：绝对值编码器可用于测量机械系统中的位置、角度和速度。

例如，在数控机床中，绝对值编码器可以提供高精度的位置反馈，从而实现精确的加工。

2. 自动化控制：绝对值编码器可用于控制系统中的位置反馈。

例如，在自动化生产线中，绝对值编码器可以提供准确的位置信息，从而实现精确的运动控制。

3. 机器人技术：绝对值编码器可用于机器人系统中的位置和姿态测量。

绝对值编码器原理
绝对值编码器是一种用于测量物体位置和运动电路中的位置传
感器，它通过计算物体与编码器探头的相对距离来确定物体的位置。

它的主要优势是可以提供准确的绝对位置信息，即使在电源关闭时也能保持位置信息，从而克服电机绝对位置传感器技术所存在的问题。

绝对值编码器把物体的位置信息转换成一种可以电子化表达的
信号，以便控制或监测。

它的结构基本上由四部分组成：磁钢（或金属钢）圆柱体、电极、电容和编码器探头。

通常，磁钢也被称为磁轮，它是一个横跨数千周的金属物体；磁轮上有许多类似环形的小齿轮，叫做电极。

电极上铺有两组薄膜，每组形成一个电容，在电极上围绕着一层金属编码膜。

编码膜上有两组交错的有源电极和接地电极，形成一种“绝对值编码”技术，即以编码器探头的位置为参照物，对电容进行调整，然后以脉冲的形式表示出来。

绝对值编码器的工作原理是，在磁轮上的电极上，有一组由交替有源电极与接地电极组成的绝对值编码电容。

随着磁轮转动，编码器探头接近或离开电容，电容存储的脉冲将变化，这样一来，在一定时间内，就可以检测出物体的位置及其变化，从而得到准确的绝对位置信息。

实际应用中，绝对值编码器有很多优势，主要有：快速定位；可准确测量绝对位置；没有动态误差；可保证高精度的定位精度；低电压保护；低功耗；易接入控制系统；可提供一定的抗干扰能力，等等。

总的来说，绝对值编码器技术由来已久，应用非常广泛，不仅在
工业控制系统中有着重要的地位，而且也在航空航天、国防、采矿、船舶、机器人等行业得到广泛应用。

绝对值编码器的稳定性和准确性为工业控制系统提供了强大的保障，从而可有效提高系统的生产效率。

绝对值编码器的工作原理绝对值编码器是一种用于测量旋转角度或线性位移的传感器。

它能够提供高精度的位置信息，并且具有较高的分辨率和重复性。

在许多自动化和机械控制系统中，绝对值编码器被广泛应用。

一、绝对值编码器的基本原理绝对值编码器的工作原理基于光电效应或磁电效应。

光电效应绝对值编码器使用光线和光敏元件，而磁电效应绝对值编码器使用磁场和磁敏元件。

1. 光电效应绝对值编码器光电效应绝对值编码器由光源、光栅、光敏元件和信号处理电路组成。

光源发出光线，经过光栅后形成光斑，光敏元件接收到光斑并将其转换为电信号。

光栅上的编码方式决定了输出信号的编码形式，通常有二进制编码、格雷码编码等。

2. 磁电效应绝对值编码器磁电效应绝对值编码器由磁场源、磁敏元件和信号处理电路组成。

磁场源产生一个磁场，磁敏元件感知到磁场并将其转换为电信号。

磁场源可以是永磁体或电磁体，磁敏元件可以是霍尔元件或磁电阻元件。

二、绝对值编码器的工作过程绝对值编码器的工作过程可以分为两个阶段：初始化和测量。

1. 初始化阶段在初始化阶段，绝对值编码器需要确定一个参考点作为起始位置。

这可以通过特殊的编码方式或机械设计来实现。

例如，光电效应绝对值编码器可以使用一个特殊的编码位作为参考点，而磁电效应绝对值编码器可以使用一个磁极作为参考点。

2. 测量阶段在测量阶段，绝对值编码器通过检测光栅或磁敏元件上的编码位来确定位置。

光电效应绝对值编码器通过光敏元件接收到的光斑的位置来测量角度或位移。

磁电效应绝对值编码器通过磁敏元件感知到的磁场的变化来测量角度或位移。

绝对值编码器通常具有多个通道，每个通道对应一个编码位。

通过组合不同通道的输出信号，可以实现更高的分辨率和精度。

信号处理电路会将接收到的信号进行解码，并将结果输出给控制系统或显示设备。

三、绝对值编码器的优势和应用绝对值编码器相比于增量式编码器具有以下优势：1. 高精度和高分辨率：绝对值编码器能够提供较高的精度和分辨率，适用于对位置要求较高的应用。

北京1218多圈光电绝对值编码器参数
1、外形尺寸
2、电气特性
(1)输出方式：A/B相分立的相位输出方式
(2) 电压范围：+4.75V to +5.25V DC
(3) 电流范围：max 20mA ， typ 10mA
(4)输出电压：+5V（TTL）
(5)静态精度：正转±10°，反转±10°
(6)动态误差：正转±20°，反转±20°
(7) 响应时间：max 10ms ， typ 5ms
(8) 电压耐受性：± 10V ，≤ 5ms
(9) 电流耐受性：± 10mA ，≤ 5ms
3、光学特性
(1) 被测量的角度范围：0° to 360°
(2)精度：±0.05°
(3) 解析度：max 4.3289mV/° （typ 4.17mV/°）
(4) 快速变化时精度：max 0.1° ，typ 0.05°
(5) 快速变化时响应时间：max 10ms ， typ 5ms
4、环境特性
(1) 操作温度范围：-40°C to 85°C
(2) 存储温度范围：-55°C to 100°C
(3)湿度：30%-95%，无凝结
(4) 抗震性：max 10G ，≤ 10ms
(5) 抗振性：max 20G ，≤ 10ms
(6) 防磁性：max 1000A/m 2m ，≤ 5ms
5、其他
(1)保持功能：磁性的保持功能，无需电池
(2)多圈极限：多圈极限为5、7、8、12和16圈。

从增量值编码器到绝对值编码器旋转增量值编码器以转动时输出脉冲，通过计数设备来计算其位置，当编码器不动或停电时，依靠计数设备的内部记忆来记住位置。

这样，当停电后，编码器不能有任何的移动，当来电工作时，编码器输出脉冲过程中，也不能有干扰而丢失脉冲，不然，计数设备计算并记忆的零点就会偏移，而且这种偏移的量是无从知道的，只有错误的生产结果出现后才能知道。

解决的方法是增加参考点，编码器每经过参考点，将参考位置修正进计数设备的记忆位置。

在参考点以前，是不能保证位置的准确性的。

为此，在工控中就有每次操作先找参考点，开机找零等方法。

这样的方法对有些工控项目比较麻烦，甚至不允许开机找零（开机后就要知道准确位置），于是就有了绝对编码器的出现。

绝对编码器光码盘上有许多道光通道刻线，每道刻线依次以2线、4线、8线、16线。

编排，这样，在编码器的每一个位置，通过读取每道刻线的通、暗，获得一组从2的零次方到2的n-1次方的唯一的2进制编码（格雷码），这就称为n位绝对编码器。

这样的编码器是由光电码盘的机械位置决定的，它不受停电、干扰的影响。

绝对编码器由机械位置决定的每个位置是唯一的，它无需记忆，无需找参考点，而且不用一直计数，什么时候需要知道位置，什么时候就去读取它的位置。

这样，编码器的抗干扰特性、数据的可靠性大大提高了。

从单圈绝对值编码器到多圈绝对值编码器旋转单圈绝对值编码器，以转动中测量光电码盘各道刻线，以获取唯一的编码，当转动超过360度时，编码又回到原点，这样就不符合绝对编码唯一的原则，这样的编码只能用于旋转范围360度以内的测量，称为单圈绝对值编码器。

如果要测量旋转超过360度范围，就要用到多圈绝对值编码器。

编码器生产厂家运用钟表齿轮机械的原理，当中心码盘旋转时，通过齿轮传动另一组码盘（或多组齿轮，多组码盘），在单圈编码的基础上再增加圈数的编码，以扩大编码器的测量范围，这样的绝对编码器就称为多圈式绝对编码器，它同样是由机械位置确定编码，每个位置编码唯一不重复，而无需记忆。

绝对值编码器与增量编码器的工作原理详解在数字信号处理和电子工程中，绝对值编码器和增量编码器是常用的编码器类型。

它们分别用于将模拟信号转换成数字信号，并在控制系统和测量系统中发挥重要作用。

本文将对绝对值编码器和增量编码器的工作原理进行详细解释。

1. 绝对值编码器绝对值编码器（Absolute Encoder）是一种用于测量系统位置的设备。

它通过将设备位置与一个确定的参考点进行比较，然后输出一个表示当前位置的二进制码。

绝对值编码器不需要在启动时进行归零操作，它可以直接输出当前位置信息，因此被广泛应用于需要精确定位的应用场景，如机器人控制、数控机床和自动化工业系统等。

工作原理绝对值编码器通常由一个固定的编码盘和一个与编码盘同轴的旋转轴构成。

编码盘上通常有一些刻痕，这些刻痕被称为光栅线。

每个光栅线上通常有一个光电传感器来检测光栅线的状态。

通常采用的光电传感器有两种类型：光电二极管（Photodiode）和光电传感器阵列（Photoelectric Sensor Array）。

当编码盘旋转时，光栅线会遮挡或透过光电传感器，从而使得光电传感器的输出状态发生变化。

每个光栅线上的光电传感器组成了一个二进制码的一位。

通过检测多个光栅线的状态改变，可以组合成一个表示当前位置的二进制码。

一种常见的绝对值编码器是自然二进制绝对值编码器（Natural Binary Absolute Encoder）。

它的工作原理如下：1.编码盘上的光栅线被划分为多个等宽的区域。

2.每个区域上的光电传感器会在光栅线通过时产生一个高电平信号。

3.将光电传感器的状态编码成二进制位，例如高电平表示1，低电平表示0。

4.根据每个光电传感器的状态生成一个二进制位序列，这个序列表示当前位置。

优缺点绝对值编码器具有以下优点：•可以直接输出位置信息，不需要在启动时进行归零操作。

•精确度高，可以实现高分辨率的位置测量。

•具有抗干扰能力强、抗磨损性能好等特点。

绝对值编码器的工作原理绝对值编码器（Absolute Encoder）是一种用于测量旋转或线性位置的设备，它能够提供非常高精度的位置信息。

在本文中，我们将详细介绍绝对值编码器的工作原理及其应用。

一、绝对值编码器的基本原理绝对值编码器是通过将位置信息转换为数字信号来实现测量的。

它通常由一个旋转部分和一个固定部分组成。

1. 旋转部分绝对值编码器的旋转部分通常是一个圆盘或一个环形磁带，上面有许多等间距的刻度线或磁性标记。

刻度线或磁性标记的数量决定了编码器的分辨率，即能够提供的最小位置变化量。

2. 固定部分绝对值编码器的固定部分包含一个或多个传感器，用于检测旋转部分上的刻度线或磁性标记。

这些传感器通常是光电传感器或磁传感器。

它们能够感知旋转部分上的刻度线或磁性标记的位置，并将其转换为数字信号。

二、绝对值编码器的工作原理绝对值编码器的工作原理可以分为两个步骤：定位和读取。

1. 定位当绝对值编码器开始运动时，传感器会检测到旋转部分上的刻度线或磁性标记的位置，并将其转换为数字信号。

这些数字信号表示旋转部分的初始位置。

2. 读取一旦绝对值编码器被定位，传感器将持续地读取旋转部分上的刻度线或磁性标记的位置，并将其转换为数字信号。

这些数字信号表示旋转部分的当前位置。

通过比较当前位置和初始位置的差异，可以确定旋转部分的相对位置或绝对位置。

三、绝对值编码器的应用绝对值编码器广泛应用于各种领域，特别是需要高精度位置测量的领域。

以下是一些常见的应用示例：1. 机械工业绝对值编码器可用于机床、机器人、印刷机和纺织机等机械设备中，用于测量工件或工具的位置和运动。

2. 自动化控制绝对值编码器可用于自动化控制系统中，例如工厂自动化生产线、物流系统和机器人控制系统。

它们可以提供准确的位置反馈，以实现精确的运动控制。

3. 医疗设备绝对值编码器可用于医疗设备中，例如CT扫描仪、X射线机和手术机器人。

它们可以提供高精度的位置信息，以帮助医生进行准确的诊断和手术操作。
