第 章 频率合成器的工作原理与主要部件

直接数字频率合成器原理直接数字频率合成器（Direct Digital Frequency Synthesizer，简称DDFS）是一种用于产生高精度、稳定的频率信号的电子设备。

它通过数字电路实现频率的直接合成，可以产生任意频率的信号，并且具有快速调谐、高精度以及低相位噪声等优点。

本文将介绍DDFS的工作原理及其在实际应用中的重要性。

一、工作原理DDFS的核心组成部分是相位累加器（Phase Accumulator）、频率控制字（Frequency Control Word）和查表器（Look-up Table）。

相位累加器通过不断累加频率控制字的值，从而产生一个随时间线性增加的相位值。

查表器中存储了正弦波的采样值，通过查表器可以根据相位值得到对应的正弦波样本。

最后，通过数模转换器将数字信号转换为模拟信号输出。

具体来说，DDFS的工作原理如下：1. 频率控制字：频率控制字是一个二进制数，用于控制相位累加器的累加速度。

频率控制字的大小决定了相位累加器每个时钟周期累加的值，从而决定了输出信号的频率。

2. 相位累加器：相位累加器是一个寄存器，用于存储当前的相位值。

相位累加器的值会在每个时钟周期根据频率控制字的大小进行累加。

相位累加器的位数决定了相位的分辨率，位数越多，相位分辨率越高，输出信号的频率分辨率也越高。

3. 查表器：查表器中存储了一个周期内的正弦波样本值（或余弦波样本值），通过查表器可以根据相位累加器的值得到对应的正弦波样本值。

4. 数模转换器：数模转换器将数字信号转换为模拟信号输出。

通常使用的是高速数模转换器，能够将数字信号以高速率转换为模拟信号输出。

二、应用领域DDFS在许多领域中都有广泛的应用，其中包括通信、雷达、测量、音频处理等。

1. 通信领域：在通信系统中，DDFS被广泛应用于频率合成器、频率调制器和频率解调器等模块中。

通过DDFS可以快速、精确地合成所需的信号频率，实现高速数据传输和频谱分析等功能。

频率合成的原理及应用视频1. 引言频率合成是一种将多个不同频率的信号进行合成，生成新的复合频率信号的技术。

通过频率合成，我们可以生成各种各样的音频信号，用于音乐制作、音频合成、声音合成等领域。

频率合成技术的发展使得音乐产生了革命性的变化，创造了更加多样化的音乐作品。

这个视频将会介绍频率合成的原理及其在实际应用中的一些例子。

2. 频率合成的原理频率合成的原理基于振荡器和混频器的组合。

频率合成器可以根据一组输入频率和幅度信息，输出所需的特定频率的复合信号。

频率合成主要依赖于两个核心组件：•振荡器：振荡器是一种电子设备，可以产生特定频率的周期性信号。

它们可以是简单的正弦波振荡器，也可以是复杂的波形合成器。

振荡器通常由振荡电路或晶体管实现。

•混频器：混频器是一种电子设备，可以将两个或多个不同频率的信号混合在一起。

混频器可以通过调整不同频率信号之间的相对幅度，生成新的复合频率信号。

频率合成的过程大致可以分为以下几步：1.输入待合成的频率信息和幅度信息。

2.使用振荡器生成具有特定频率的信号。

3.使用混频器将多个不同频率的信号混合在一起。

4.输出生成的复合频率信号。

3. 频率合成的应用频率合成技术在许多领域中得到广泛应用，以下是一些常见的应用示例：3.1 音乐合成频率合成技术在音乐制作中扮演重要角色。

通过合成器、调音台和效果器等设备，音乐制作人可以合成各种音乐乐器的声音，如钢琴、吉他、风琴等。

频率合成使得音乐制作人可以创造出各种奇特的音乐效果，为音乐作品增添独特的风格和魅力。

3.2 语音合成频率合成技术在语音合成中也得到广泛应用。

语音合成系统可以将文本或符号转化为声音信号。

通过合成器和音频处理算法，语音合成系统可以产生具有自然听感的合成语音。

这种技术被广泛应用于语音助手、导航系统、自动电话系统等各种语音交互应用中。

3.3 音频特效频率合成技术还可以用于音频特效的生成。

通过合成器和音频效果器，音频工程师可以产生各种特殊的音频效果，如回声、混响、声相位扭曲等。

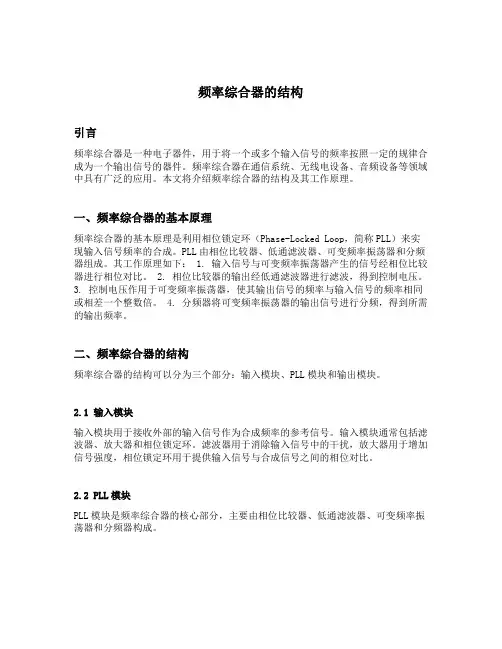

频率综合器的结构引言频率综合器是一种电子器件，用于将一个或多个输入信号的频率按照一定的规律合成为一个输出信号的器件。

频率综合器在通信系统、无线电设备、音频设备等领域中具有广泛的应用。

本文将介绍频率综合器的结构及其工作原理。

一、频率综合器的基本原理频率综合器的基本原理是利用相位锁定环（Phase-Locked Loop，简称PLL）来实现输入信号频率的合成。

PLL由相位比较器、低通滤波器、可变频率振荡器和分频器组成。

其工作原理如下： 1. 输入信号与可变频率振荡器产生的信号经相位比较器进行相位对比。

2. 相位比较器的输出经低通滤波器进行滤波，得到控制电压。

3. 控制电压作用于可变频率振荡器，使其输出信号的频率与输入信号的频率相同或相差一个整数倍。

4. 分频器将可变频率振荡器的输出信号进行分频，得到所需的输出频率。

二、频率综合器的结构频率综合器的结构可以分为三个部分：输入模块、PLL模块和输出模块。

2.1 输入模块输入模块用于接收外部的输入信号作为合成频率的参考信号。

输入模块通常包括滤波器、放大器和相位锁定环。

滤波器用于消除输入信号中的干扰，放大器用于增加信号强度，相位锁定环用于提供输入信号与合成信号之间的相位对比。

2.2 PLL模块PLL模块是频率综合器的核心部分，主要由相位比较器、低通滤波器、可变频率振荡器和分频器构成。

2.2.1 相位比较器相位比较器用于比较输入信号的相位与可变频率振荡器输出信号的相位差，产生控制电压。

2.2.2 低通滤波器低通滤波器对相位比较器的输出信号进行滤波，去除高频噪声，得到平滑的控制电压。

2.2.3 可变频率振荡器可变频率振荡器根据控制电压的调节，改变输出信号的频率，以实现输入信号频率的合成。

2.2.4 分频器分频器将可变频率振荡器的输出信号进行分频，得到所需的输出频率。

2.3 输出模块输出模块用于将频率综合器合成的输出信号输出到外部电路。

输出模块通常包括滤波器和放大器，滤波器用于去除合成信号中的高频噪声，放大器用于增加输出信号的幅度。

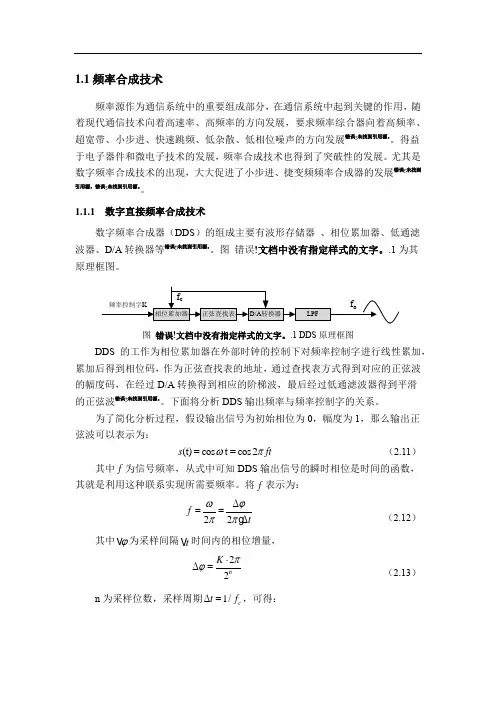

1.1 频率合成技术频率源作为通信系统中的重要组成部分，在通信系统中起到关键的作用，随着现代通信技术向着高速率、高频率的方向发展，要求频率综合器向着高频率、超宽带、小步进、快速跳频、低杂散、低相位噪声的方向发展错误！未找到引用源。

得益于电子器件和微电子技术的发展，频率合成技术也得到了突破性的发展。

尤其是数字频率合成技术的出现，大大促进了小步进、捷变频频率合成器的发展错误！未找到引用源。

错误！未找到引用源。

1.1.1 数字直接频率合成技术数字频率合成器（DDS ）的组成主要有波形存储器 、相位累加器、低通滤波器、D/A 转换器等错误！未找到引用源。

图 错误！文档中没有指定样式的文字。

.1为其原理框图。

图 错误！文档中没有指定样式的文字。

.1 DDS 原理框图DDS 的工作为相位累加器在外部时钟的控制下对频率控制字进行线性累加，累加后得到相位码，作为正弦查找表的地址，通过查找表方式得到对应的正弦波的幅度码，在经过D/A 转换得到相应的阶梯波，最后经过低通滤波器得到平滑的正弦波错误！未找到引用源。

下面将分析DDS 输出频率与频率控制字的关系。

为了简化分析过程，假设输出信号为初始相位为0，幅度为1，那么输出正弦波可以表示为：(t)cos t cos2s ft ωπ== （2.11）其中f 为信号频率，从式中可知DDS 输出信号的瞬时相位是时间的函数，其就是利用这种联系实现所需要频率。

将f 表示为：22f t ωϕππ∆==∆ （2.12）其中ϕ为采样间隔t 时间内的相位增量， 22n K πϕ⋅∆=（2.13） n 为采样位数，采样周期1/c t f ∆=，可得：22c c n f K f f ϕπ∆⋅== （2.14）所以通过频率控制字K 即可实现对输出频率的控制，频率分辨率由采样位数n 决定错误！未找到引用源。

从上面的分析可知，DDS 作为频率合成器具有频率分辨率高、频率切换时间短等显著特点，但是也存很多不可避免的缺陷，如输出频率低、输出杂散较多等。

频率合成器原理

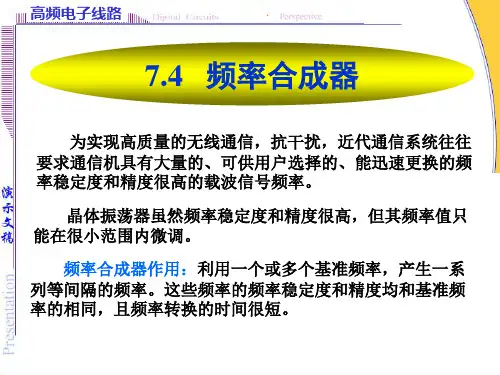

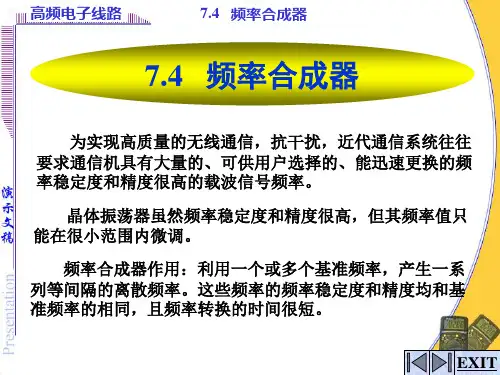

频率合成器是一种将一个高稳定度和高精度的标准频率信号（经过加减乘除四则运算），产生同样高稳定度和高精度的大量离散频率的技术。

基于频率合成原理所组成的设备或仪器称为频率合成器。

频率合成器的工作原理主要基于锁相环（PLL）技术。

PLL是一种用于锁定
相位的环路，其控制量是信号的频率和相位。

它利用外部输入的参考信号控制环路内部振荡信号的频率和相位，实现输出信号频率对输入信号频率的自动跟踪，最终呈现出动态平衡。

PLL频率合成器的工作原理如下：
1. 参考信号输入：将参考信号（例如晶振产生的稳定信号）输入PLL电路
中的相位检测器（PD）中。

2. 相位比较：将参考信号与频率可调的参考分频器输出的信号进行相位比较。

相位比较器会将两个信号的相位差转化为一个宽度与相位差成正比的脉冲信号。

3. 滤波器：将相位比较器输出的脉冲信号通过一个低通滤波器进行滤波，得到一个直流电压作为控制电压。

4. 控制电压输出：将滤波后的直流电压作为控制电压输入到压控振荡器（VCO）中，控制VCO的频率输出。

5. 输出信号调节：将VCO的输出信号经过分频器分频后得到所需的输出频率。

以上内容仅供参考，建议查阅关于频率合成器的书籍或咨询专业人士获取更准确的信息。

锁相环及频率合成器的原理及电路设计方案介绍引言锁相环简称PLL,是实现相位自动控制的一门技术，早期是为了解决接收机的同步接收问题而开发的，后来应用在电视机的扫描电路中。

由于锁相技术的发展，该技术已逐渐应用到通信、导航、雷达、计算机到家用电器的各个领域。

自从20世纪70年代起，随着集成电路的发展，开始出现集成的锁相环器件、通用和专用集成单片锁相环，使锁相环逐渐变成一个低成本、使用简便的多功能器件。

如今，PLL技术主要应用在调制解调、频率合成、彩电色幅载波提取、雷达、FM立体声解码等各个领域。

随着数字技术的发展，还出现了各种数字PLL器件，它们在数字通信中的载波同步、位同步、相干解调等方面起着重要的作用。

随着现代电子技术的飞快发展，具有高稳定性和准确度的频率源已经成为科研生产的重要组成部分。

高性能的频率源可通过频率合成技术获得。

随着大规模集成电路的发展，锁相式频率合成技术占有越来越重要的地位。

由一个或几个高稳定度、高准确度的参考频率源通过数字锁相频率合成技术可获得高品质的离散频率源。

1 锁相环及频率合成器的原理1.1 锁相环原理PLL是一种反馈控制电路，其特点是：利用外部输入的参考信号控制环路内部振荡信号的频率和相位。

因PLL可以实现输出信号频率对输入信号频率的自动跟踪，所以PLL通常用于闭环跟踪电路。

PLL在工作的过程中，当输出信号的频率与输入信号的频率相同时，输出电压与输入电压保持固定的相位差值，即输出电压与输入电压的相位被锁住，这就是PLL名称的由来。

PLL通常由鉴相器（PD）、环路滤波器（LF）和压控振荡器（VCO）三部分组成，PLL组成的原理框图如图1所示。

PLL中的鉴相器又称为相位比较器，它的作用是检测输入信号和输出信号的相位差，并将检测出的相位差信号转换成uD（t）电压信号输出，该信号经低通滤波器滤波后形成压控。

如何使用电路实现频率合成一、引言频率合成是指通过对多个频率信号进行处理，在输出端生成一种新的频率信号的技术。

在现代电子技术中，实现频率合成的方法很多，其中电路方法是较为常见和实用的方式之一。

本文将介绍一种使用电路实现频率合成的方法及其原理。

二、频率合成电路的原理频率合成电路的设计要基于一些基本的电子元件，如电容器、电感器、晶体管、集成电路等。

具体原理如下：1. 积分和微分特性：积分和微分器是实现频率合成的重要技术基础。

积分器主要用于将某一频率信号的相位进行累加，从而实现多频率信号相位的合成。

微分器则是将信号的相位进行变化，以获得所需的频率合成输出信号。

2. 混频器：混频器也是实现频率合成的重要组成部分。

通过将两个或多个频率信号进行混频、相加、相减等运算，可以得到合成的频率信号。

3. 相锁环：相锁环是一种广泛应用于频率合成的反馈控制技术。

当输入信号与参考信号的相位差超过某个阈值时，相锁环将对输入信号进行调整，以使其与参考信号的相位保持同步，从而实现频率合成。

三、频率合成电路的实现步骤下面将详细介绍使用电路实现频率合成的具体步骤：1. 确定所需合成的频率范围以及分辨率。

根据实际需求，确定所需合成的频率范围和合成步进的频率分辨率。

2. 选择合适的电路元件和器件。

根据频率范围和分辨率的要求，选择适当的电路元件和器件，包括电容器、电感器、晶体管、集成电路等。

3. 设计频率合成电路的拓扑结构。

根据频率合成的需求，设计合适的电路拓扑结构，并确定各个电子元件的参数。

4. 实施电路布局与连线。

根据电路设计，进行电路元件的布局和连线，确保电路的正常运行并避免信号干扰。

5. 进行电路调试与优化。

对搭建好的电路进行调试与优化，根据实际效果进行相应的调整和改进。

6. 测试合成频率信号的准确性。

通过使用相应的测试仪器对合成的频率信号进行测量，确保其准确性和稳定性。

四、实例分享：数字频率合成器数字频率合成器是一种常见的电路实现频率合成的方法，通过数字电路和计算机进行控制，可以实现精确的频率合成。

频率合成器（CSYN）在现在通讯中，要求系统能够提供⾜够的信道，移动台也需要能根据系统的控制变换⾃⼰的⼯作频率，这就需要提供多个信道的频率信号。

将⼀个频率或多个频率变换成另⼀个或多个所需要的频率信号技术叫频率合成。

⼿机采⽤带锁相环的频率合成器。

⼿机频率合成器作⽤：是为发射和接受单元提供变频所需的本振信号，采⽤锁相环技术来稳定频率，它是从时钟基准电路获得频率基准。

利⽤频率合成器改变本振频率，那么为什么要改呢，因为⼿机是移动的，但移动到另外⼀个⼩区时，为⼿机服务的⼩区就变成另外频率，所以⼿机必须要改变⾃⼰的接受和发射频率。

频率合成器的种类：1、直接频率合成。

2、锁相频率合成（PLL）3、直接数字频率合成（DDS）下⾯重点说⼀下PLL电路结构及功能。

频率合成器两⼤作⽤：1、稳定VCO频率。

2、改变VCO频率。

Fo（输出频率）= Fi(参考频率）*N（⼏次分频）1、差考振荡OSC作⽤：在⼿机中，⼀般采⽤基准频率时钟VCO组件，输出频率是13MHZ或26MHZ，其振荡电路受逻辑电路提供的AFC（⾃动频率控制）信号控制，来保证⼿机与系统时间同步。

该频率不但给频率合成器提供参考信号，还给逻辑电路提供信号，如果该部件出现故障，⼿机⽆法开机。

2、鉴相器（PD）实际上是⼀个相位⽐较器，将VCO信号的相位变化转为电压变化。

输出的是脉动直流信好，经LPF滤除⾼频成分后去控制VCO.它的类型有：1、正弦波相位检波器，属于模拟电路。

2、脉冲取样保持相位⽐较器，属于数字电路。

3、低通滤波器它是⼀个RC电路，将⾼频成分滤除。

4、压控振荡器（VCO）它是⼀个电压/频率转换器，将PD输出的相位电压信号的变化转换成频率的变化，其关键器件是变容⼆极管（变容⼆极管是利⽤反偏电压变化，导致结电容变化，反偏电压与结电容是反⽐关系，从⽽改变频率）5、分频器（DIV）就是将输⼊的频率降成某⼀频率。

Fi=Fo*N,N就是N分频，⼀般由T触发器来实现。

频率合成技术原理频率合成技术是一种用于产生特定频率的信号的技术。

通过频率合成技术，我们可以将一个或多个较低频率的信号组合在一起，从而得到一个高频率的合成信号。

频率合成技术在通信系统中得到广泛应用，特别是在无线通信和雷达系统中。

基于锁相环的频率合成是一种广泛使用的方法，它利用了锁相环电路的特性。

锁相环电路由相位比较器、环路滤波器、VCO（控制电压振荡器）和分频器组成。

其工作原理如下：1.相位比较器：相位比较器用于比较参考信号和VCO输出信号的相位差。

如果相位差存在，则相位比较器将产生一个纠偏信号。

2.环路滤波器：环路滤波器用于平滑纠偏信号，以便更好地控制VCO的频率。

3.VCO：VCO的频率受到环路滤波器输出信号的控制。

如果纠偏信号存在，则VCO的频率将增加或减小，以减小纠偏信号。

4.分频器：分频器将VCO的输出信号进行分频，以便产生所需的最终频率。

通过调节参考信号和锁相环中的其他参数，我们可以得到所需的合成频率。

基于锁相环的频率合成技术具有输出信号频率非常稳定的优点，可以实现高精度的频率合成。

另一种常见的频率合成技术是直接数字合成（DDS）技术。

基于DDS的频率合成器使用数字信号处理器（DSP）和相位累加器来产生输出信号。

1.相位累加器：相位累加器是一个数字计数器，用于累加一个固定的相位步进值。

这个相位步进值由控制器传递给相位累加器，并决定了输出信号的频率。

2.数字信号处理器：DSP接收相位累加器的输出，并使用一种数学公式将其转换为合成频率的数字表示。

该数字信号随后通过数字模拟转换器（DAC）转换为模拟信号。

3.数字模拟转换器：DAC将数字表示的信号转换为模拟信号，该信号经过滤波器以消除数字转换过程中引入的噪声和失真。

基于DDS的频率合成技术具有输出频率范围广、相位和频率调节较灵活等优点。

然而，由于其使用了数字信号处理器，因此在高频率合成时可能会受到时钟频率的限制。

总的来说，频率合成技术是一种通过组合较低频率信号以产生特定频率的信号的方法。
