冰箱冷柜毛细管长度计算

冰箱冰柜毛细管长度确定一般家用冰箱冰柜的毛细管长度在2.2----2.5m，300立升以上的冰柜一般为3----3.5m，可上机后细调！另有压力测量法：电冰箱制冷循环主要分四个过程，分别是压缩、冷凝、节流与蒸发。

其中节流过程由毛细管完成。

毛细管将冷凝器送来的高压、中温（接近室内温度）的制冷剂液体节流成低压、低温的制冷剂液体（其中含部分气体），经节流后的制冷剂流过蒸发器，从而吸收箱内的热量，达到制冷降温的目的。

毛细管一端连着冷凝器，另一端连着蒸发器，由其保持两端一定的压力差，并起到由冷凝器向蒸发器的供液控制作用。

毛细管的供液能力对电冰箱的制冷效果有很大影响。

若供液量很小，则蒸发器内的制冷剂会偏少，从而制冷效果差，箱内结霜面少；若供液量过大，制冷剂的蒸发压力会很高，从而蒸发温度高、箱内温度达不到相应的温度等级，严重的还会造成压缩机无法停机故障。

毛细管的供液能力与其几何尺寸有关。

长度越长、内径越小，相应的供液量越小；反之越大。

电冰箱中使用的毛细管，一般使用内径为0.5～1mm、长度2～4m的紫铜管。

其尺寸主要由电冰箱采用的压缩机功率与其相应温度等级确定。

在修理中，若需更换毛细管，一般有以下两种方法。

1.把原毛细管整个取出，更换为与原毛细管相同内径、长度的新管即可。

2.若无法知道原冰箱内的毛细管具体尺寸，或买不到原规格的毛细管，又需更换新的毛细管时，可采用以下方法确定具体尺寸，相关部件及仪表连接，如附图所示。

在待修电冰箱压缩机的工艺口上接一只修理三通阀和低压表，脱开冷凝器出口与过滤器焊接点，接入修理三通阀与高压表，在过滤器的出口处焊上待换的新毛细管，毛细管的另一端敞开。

分别打开两只修理三通阀，启动压缩机。

空气由接在压缩机工艺口的修理阀吸入，从毛细管敞开的一端喷出。

当接工艺口的低压表压力与大气压力相等时，接在冷凝器出口和过滤器间的高压表压力应保持在1～1.2MPa。

如果高压表压力过高，可将毛细管适当截去一段；如果高压表压力过低，则应换用更长或内径更小的毛细管。

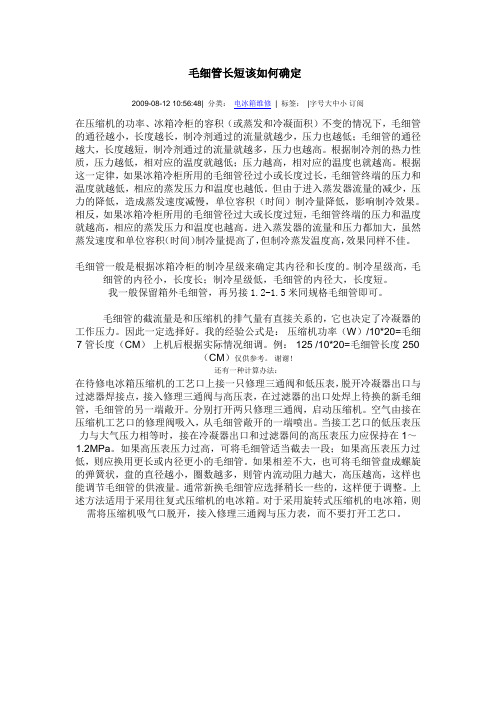

毛细管长短该如何确定2009-08-12 10:56:48| 分类：电冰箱维修| 标签：|字号大中小订阅在压缩机的功率、冰箱冷柜的容积（或蒸发和冷凝面积）不变的情况下，毛细管的通径越小，长度越长，制冷剂通过的流量就越少，压力也越低；毛细管的通径越大，长度越短，制冷剂通过的流量就越多，压力也越高。

根据制冷剂的热力性质，压力越低，相对应的温度就越低；压力越高，相对应的温度也就越高。

根据这一定律，如果冰箱冷柜所用的毛细管径过小或长度过长，毛细管终端的压力和温度就越低，相应的蒸发压力和温度也越低。

但由于进入蒸发器流量的减少，压力的降低，造成蒸发速度减慢，单位容积（时间）制冷量降低，影响制冷效果。

相反，如果冰箱冷柜所用的毛细管径过大或长度过短，毛细管终端的压力和温度就越高，相应的蒸发压力和温度也越高。

进入蒸发器的流量和压力都加大，虽然蒸发速度和单位容积（时间）制冷量提高了，但制冷蒸发温度高，效果同样不佳。

毛细管一般是根据冰箱冷柜的制冷星级来确定其内径和长度的。

制冷星级高，毛细管的内径小，长度长；制冷星级低，毛细管的内径大，长度短。

我一般保留箱外毛细管，再另接1.2-1.5米同规格毛细管即可。

毛细管的截流量是和压缩机的排气量有直接关系的，它也决定了冷凝器的工作压力。

因此一定选择好。

我的经验公式是：压缩机功率（W）/10*20=毛细7管长度（CM）上机后根据实际情况细调。

例： 125 /10*20=毛细管长度250（CM）仅供参考。

谢谢！还有一种计算办法：在待修电冰箱压缩机的工艺口上接一只修理三通阀和低压表，脱开冷凝器出口与过滤器焊接点，接入修理三通阀与高压表，在过滤器的出口处焊上待换的新毛细管，毛细管的另一端敞开。

分别打开两只修理三通阀，启动压缩机。

空气由接在压缩机工艺口的修理阀吸入，从毛细管敞开的一端喷出。

当接工艺口的低压表压力与大气压力相等时，接在冷凝器出口和过滤器间的高压表压力应保持在1～1.2MPa。

制冷量可用焓值法量热计（简称焓差台）或平衡环境型房间量热计（简称热平衡）进行测试。

测试时要注意试验机的安装是否正确（如高度、前后左右的自由空间、导风板位置等），压力表连接是否可靠（如接头是否漏气、软管是否破裂）等。

在额定制冷量测试中的一些主要性能参数的参考值如下：蒸发温度：6~9℃，一般整体式、柜式和吸顶式等偏低，挂壁式偏高冷凝温度：分体式不大于49℃，整体式不大于54℃过冷度：不小于6℃过热度：1~7℃排气温度：75~90℃，变频机在高低频时会超出该范围吸汽温度：6~15℃排气压力：1.6~2.1Mpa，整体式偏高，高能效比机偏低吸汽压力：0.45~0.6Mpa，高能效比机偏高。

现以具体实例，来说明匹配的一般过程。

机型：KF－25GW/H压缩机：RH165VHAC灌注量：R22 780ga) 选用毛细管φ1.37×500mm ,1根,测试数据为：制冷量：2512 W输入功率：947.8 W能效比：2.65 W/W出风温度：室内13.1℃，室外40.9℃排气温度：75.6℃吸汽温度：5.9℃从上面的数据可以看出，排气温度（75.6℃）和吸汽温度（5.93℃）均偏低，因此考虑加长毛细管而增大节流，具体加长多少视测试数据而定，在这里由于排、吸汽温度均在正常范围的下限，所以加长100mm。

另外，为了提高效率，在没有很高把握的情况下，更换毛细管应尽可能使参数稍微偏向另一端。

b) 选用毛细管φ1.37×600mm ,1根,测试数据为：制冷量：2565 W输入功率：950.8 W能效比：2.65 W/W出风温度：室内13.1℃，室外41.0℃排气温度：88.9℃吸汽温度：10.1℃由上面的数据分析，排气温度（88.9℃）和吸汽温度（10.1℃）均偏高，说明毛细管过长，因此为得到最佳状态，需适当减短毛细管以减小节流，可取500mmh和600mm的中间值，即550mm长。

c) 选用毛细管φ1.37×550mm ,1根,测试数据为：制冷量：2563 W输入功率：946.8 W能效比：2.70 W/W出风温度：室内13.2℃，室外41.0℃排气温度：79.5℃吸汽温度：5.8℃此时的各项参数已基本合理，制冷量、输入功率和能效比均已达到国标和内部要求。

计算冰箱冷柜毛细管的公式Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998计算冰箱冷柜毛细管的公式1 . 毛细管长度的试验方法将工艺管打开，高压管连接压力表，毛细管的一端连接干燥过滤器，另一端暂不焊接，启动压缩机，如果压力表的压力稳定在左右，可以认为合适，压力过高就要割断一小段，压力过小时就加一小段，反复试验直到合适为止，然后将毛细管和蒸发器连接好。

再抽真空、充注制冷剂。

2.工厂大部分采用测试的方法来判定毛细管的长短，需要的设备有：高压瓶、流量计、液压测量和气压测量等条件，而在维修当中由于条件的制约，就有些困难; 下面介绍一种方便的测量方法：在需要更换毛细管的冰箱的冷凝器输出端换一个双尾干燥过滤器，焊接好冷凝器的接头和工艺管（工艺管选择直径5毫米的铜管和三通压力表架，在选择一条基本上与原毛细管差不多直径的毛细管，长度在可根据压缩机的功率估计，一般在米米之间，一端焊接到干燥过滤器的输出端，插入深度一般在~1厘米左右不能太深，过深会触到干燥过滤器的过滤网上造成堵塞，也不能过短，太短会使赃物堵住毛细管的口径，焊接无误后，切开压缩机的工艺口，开启压缩机观查接在干燥过滤器上的压力表的压力，根据所用的制冷剂的不同选择压力的大小，如压力过高可截短一些毛细管，反之要加长，当基本上符合下面提供的压力范围内即可。

下面提供不同的制冷剂的压力范围：R12 ~CM2R134 ~CM2R22 ~18KG/CM2在实际维修当中不断的测试及可得出标准的长度可供以后无需测试及可知道长度，但是必须和测试的毛细管的直径一致3 . 自制冰箱、冰柜蒸发器和毛细管的速算方法！！！在维修制冷设备时，如遇到冰箱、冰柜的蒸发器出现内漏时，一般可以不用拆动原蒸发器的盘管，在内包装皮的基础上可认重新盘管。

然而计算所用铜管的长度，会使许多维修员感到头痛。

下面介绍一种速算方法给大家，供参考。

一、速算方法1．电冰箱蒸发器新管长度计算公式管子总长度=冷冻室长度+冷藏室长度冷冻室长度=1/3总容积（升）米/升冷藏室长度=2/3总容积（升）米/升2．电冰柜蒸发器新管长度计算公式铜管总长度=1/3总容积米/升+2/3总容积米/升注意：公式中介绍的铜管长度的计算方法，适合于直径为∮6mm和∮8mm的紫铜管4.电冰箱要求压缩比达到1:10，才能使制冷系统达到设计规范。

冰箱冰柜盘管计算方法--------------------------------------------------------------------------------作者：-毛细管的进口应接在蒸发器（盘管）的上方。

冰柜盘管后制冷剂冲注量掌握不好会出现箱外回气管结霜现象，可放些制冷剂是回器管结露即可。

盘管上部结霜下部不结霜属正常现象。

在试机期间因箱内无有放置需冷冻的食品，箱内湿空气含量较低所以只有上部结霜，而下部用手摸有光滑感是正常表现，可以用毛巾湿水触及下部管，如果湿毛巾能沾到管子上就证明制冷剂正好够用，如果不沾或手感无光滑感，那只有查其他了。

毛细管长度及压缩机排气量等。

以上经验供参考，望指正盘管的间距一般在5CM（厘米），从上往下四周一层层自然的排列下去。

选用8---10MM（毫米）的铜管。

注意：不正确的铜管排法在管路里会引起积油，久而久之造成制冷系统循环不畅，等后疑症。

毛细管的选用内径有：0.4mm、0.5mm、0.6mm、0.7mm、0.8mm、1mm。

冰箱选用在0.4---0.6mm之间。

冰柜选用在0.6---0.8mm之间。

冷藏柜选用在0.8---1mm之间。

毛细管的长度：冰柜在2.8----4.0m（米）。

制冷系统里，高、低压端的比值是：1.5Mpa/0.08Mpa，（兆帕）。

毛细管长度不是绝对的。

是根据制冷系统稳定后，高、低压端的比值来决定。

这是很重要的测试点，也是我们判断毛细管的长度及制冷系统循环好与差的关键谈一下我的做法，供参考：铜管用8MM的，长度根据实际容积决定，最简单的方法就是小容量的冰箱、冰柜，管子的间隔距离为4----6CM。

超过300立升以上的，间隔距离为8----10CM。

为了使制冷均匀，可预先计算好长度，将管子对折后双管同时盘，这样入口、出口在同一位置很好处理。

至于冷藏室买一个成品吹涨式的就可以了。

再说说毛细管：毛细管的截流量是和压缩机的排气量有直接关系的，它也决定了冷凝器的工作压力。

冰箱冰柜毛细管长度确定冰箱冰柜毛细管长度确定一般家用冰箱冰柜的毛细管长度在2.2----2.5m，300立升以上的冰柜一般为3----3.5m，可上机后细调！自制冰箱、冰柜蒸发器和毛细管的速算方法在维修制冷设备时，如遇到冰箱、冰柜的蒸发器出现内漏时，一般可以不用拆动原蒸发器的盘管，在内包装皮的基础上可认重新盘管。

然而计算所用铜管的长度，会使许多维修员感到头痛。

下面介绍一种速算方法给大家，供参考。

一、速算方法1．电冰箱蒸发器新管长度计算公式：管子总长度=冷冻室长度+冷藏室长度冷冻室长度=1/3总容积（升）×0.148米/升冷藏室长度=2/3总容积（升）×0.03米/升2．电冰柜蒸发器新管长度计算公式铜管总长度=1/3总容积×0.148米/升+2 /3总容积×0.03米/升注意：公式中介绍的铜管长度的计算方法，适合于直径为∮6mm和∮8mm的紫铜管。

4.电冰箱要求压缩比达到1:10，才能使制冷系统达到设计规范。

电冰箱的压缩机是高压压缩机，本身的压缩比远远满足要求，所以1:10的压缩比就要有节流毛细管来控制了，毛细管加长可以增加压缩比，毛细管减短可以降低压缩比。

以制冷系统的低压压力0.06MPa为基准，则其绝对压力为0.16MPa，由于压缩比为1：10，所以高压压力是低压压力的10倍，则高压压力为1.6MPa，用压力表读数为1.5MPa。

实际调试毛细管的时候，是将压缩机的低压端开口放置在大气中，大气压力在表上的读数为0，实际的压力为0.1MPa。

在压缩机高压端接压力表和毛细管，由于毛细管的阻流产生了高压压力读数，高压压力也应该是低压压力的10倍，所以高压压力的只是1MPa，读数为0.9MPa。

其实一台好的电冰箱其压缩比可以达到1:12的，因此调试毛细管的长度高压读数为1.1MPa 也是可以的。

因此毛细管的长度可以有一定的伸缩性的，不一定就是标准要多少的。

一般用电冰箱专用毛细管3m进行调试，观察压力表适当剪短毛细管即可。

冰箱冰柜毛细管长度确定一般家用冰箱冰柜的毛细管长度在2.2----2.5m，300立升以上的冰柜一般为3----3.5m，可上机后细调！另有压力测量法：电冰箱制冷循环主要分四个过程，分别是压缩、冷凝、节流与蒸发。

其中节流过程由毛细管完成。

毛细管将冷凝器送来的高压、中温（接近室内温度）的制冷剂液体节流成低压、低温的制冷剂液体（其中含部分气体），经节流后的制冷剂流过蒸发器，从而吸收箱内的热量，达到制冷降温的目的。

毛细管一端连着冷凝器，另一端连着蒸发器，由其保持两端一定的压力差，并起到由冷凝器向蒸发器的供液控制作用。

毛细管的供液能力对电冰箱的制冷效果有很大影响。

若供液量很小，则蒸发器内的制冷剂会偏少，从而制冷效果差，箱内结霜面少；若供液量过大，制冷剂的蒸发压力会很高，从而蒸发温度高、箱内温度达不到相应的温度等级，严重的还会造成压缩机无法停机故障。

毛细管的供液能力与其几何尺寸有关。

长度越长、内径越小，相应的供液量越小；反之越大。

电冰箱中使用的毛细管，一般使用内径为0.5～1mm、长度2～4m的紫铜管。

其尺寸主要由电冰箱采用的压缩机功率与其相应温度等级确定。

在修理中，若需更换毛细管，一般有以下两种方法。

1.把原毛细管整个取出，更换为与原毛细管相同内径、长度的新管即可。

2.若无法知道原冰箱内的毛细管具体尺寸，或买不到原规格的毛细管，又需更换新的毛细管时，可采用以下方法确定具体尺寸，相关部件及仪表连接，如附图所示。

在待修电冰箱压缩机的工艺口上接一只修理三通阀和低压表，脱开冷凝器出口与过滤器焊接点，接入修理三通阀与高压表，在过滤器的出口处焊上待换的新毛细管，毛细管的另一端敞开。

分别打开两只修理三通阀，启动压缩机。

空气由接在压缩机工艺口的修理阀吸入，从毛细管敞开的一端喷出。

当接工艺口的低压表压力与大气压力相等时，接在冷凝器出口和过滤器间的高压表压力应保持在1～1.2MPa。

如果高压表压力过高，可将毛细管适当截去一段；如果高压表压力过低，则应换用更长或内径更小的毛细管。

计算冰箱冷柜毛细管的公式1 . 毛细管长度的试验方法将工艺管打开，高压管连接压力表，毛细管的一端连接干燥过滤器，另一端暂不焊接，启动压缩机，如果压力表的压力稳定在0.98-----1.177Mpa左右，可以认为合适，压力过高就要割断一小段，压力过小时就加一小段，反复试验直到合适为止，然后将毛细管和蒸发器连接好。

再抽真空、充注制冷剂。

2. 工厂大部分采用测试的方法来判定毛细管的长短，需要的设备有：高压瓶、流量计、液压测量和气压测量等条件，而在维修当中由于条件的制约，就有些困难; 下面介绍一种方便的测量方法：在需要更换毛细管的冰箱的冷凝器输出端换一个双尾干燥过滤器，焊接好冷凝器的接头和工艺管（工艺管选择直径5毫米的铜管和三通压力表架，在选择一条基本上与原毛细管差不多直径的毛细管，长度在可根据压缩机的功率估计，一般在2.0米-2.8米之间，一端焊接到干燥过滤器的输出端，插入深度一般在0.5~1厘米左右不能太深，过深会触到干燥过滤器的过滤网上造成堵塞，也不能过短，太短会使赃物堵住毛细管的口径，焊接无误后，切开压缩机的工艺口，开启压缩机观查接在干燥过滤器上的压力表的压力，根据所用的制冷剂的不同选择压力的大小，如压力过高可截短一些毛细管，反之要加长，当基本上符合下面提供的压力范围内即可。

下面提供不同的制冷剂的压力范围：R12 11.5~12.5KG/CM2R134 10.5~11.5KG/CM2R22 15.5~18KG/CM2R600 9.6~10.5KG.CM2在实际维修当中不断的测试及可得出标准的长度可供以后无需测试及可知道长度，但是必须和测试的毛细管的直径一致3 . 自制冰箱、冰柜蒸发器和毛细管的速算方法！！！在维修制冷设备时，如遇到冰箱、冰柜的蒸发器出现内漏时，一般可以不用拆动原蒸发器的盘管，在内包装皮的基础上可认重新盘管。

然而计算所用铜管的长度，会使许多维修员感到头痛。

下面介绍一种速算方法给大家，供参考。

冰箱冰柜毛细管长度确定一般家用冰箱冰柜的毛细管长度在2.2----2.5m，300立升以上的冰柜一般为3----3.5m，可上机后细调！另有压力测量法：电冰箱制冷循环主要分四个过程，分别是压缩、冷凝、节流与蒸发。

其中节流过程由毛细管完成。

毛细管将冷凝器送来的高压、中温（接近室内温度）的制冷剂液体节流成低压、低温的制冷剂液体（其中含部分气体），经节流后的制冷剂流过蒸发器，从而吸收箱内的热量，达到制冷降温的目的。

毛细管一端连着冷凝器，另一端连着蒸发器，由其保持两端一定的压力差，并起到由冷凝器向蒸发器的供液控制作用。

毛细管的供液能力对电冰箱的制冷效果有很大影响。

若供液量很小，则蒸发器内的制冷剂会偏少，从而制冷效果差，箱内结霜面少；若供液量过大，制冷剂的蒸发压力会很高，从而蒸发温度高、箱内温度达不到相应的温度等级，严重的还会造成压缩机无法停机故障。

毛细管的供液能力与其几何尺寸有关。

长度越长、内径越小，相应的供液量越小；反之越大。

电冰箱中使用的毛细管，一般使用内径为0.5～1mm、长度2～4m的紫铜管。

其尺寸主要由电冰箱采用的压缩机功率与其相应温度等级确定。

在修理中，若需更换毛细管，一般有以下两种方法。

1.把原毛细管整个取出，更换为与原毛细管相同内径、长度的新管即可。

2.若无法知道原冰箱内的毛细管具体尺寸，或买不到原规格的毛细管，又需更换新的毛细管时，可采用以下方法确定具体尺寸，相关部件及仪表连接，如附图所示。

在待修电冰箱压缩机的工艺口上接一只修理三通阀和低压表，脱开冷凝器出口与过滤器焊接点，接入修理三通阀与高压表，在过滤器的出口处焊上待换的新毛细管，毛细管的另一端敞开。

分别打开两只修理三通阀，启动压缩机。

空气由接在压缩机工艺口的修理阀吸入，从毛细管敞开的一端喷出。

当接工艺口的低压表压力与大气压力相等时，接在冷凝器出口和过滤器间的高压表压力应保持在1～1.2MPa。

如果高压表压力过高，可将毛细管适当截去一段；如果高压表压力过低，则应换用更长或内径更小的毛细管。

毛细管长度计算冰箱冷柜毛细管长度计算公式相关搜索: 冰箱, 冷柜, 公式, 毛细管, 长度冰箱冷柜毛细管长度计算公式毛细管长度的试验方法将工艺管打开，高压管连接压力表，毛细管的一端连接干燥过滤器，另一端暂不焊接，启动压缩机，如果压力表的压力稳定在0.98-----1.177Mpa左右，可以认为合适，压力过高就要割断一小段，压力过小时就加一小段，反复试验直到合适为止，然后将毛细管和蒸发器连接好。

再抽真空、充注制冷剂。

2.工厂大部分采用测试的方法来判定毛细管的长短，需要的设备有：高压瓶、流量计、液压测量和气压测量等条件，而在维修当中由于条件的制约，就有些困难; 下面介绍一种方便的测量方法：在需要更换毛细管的冰箱的冷凝器输出端换一个双尾干燥过滤器，焊接好冷凝器的接头和工艺管（工艺管选择直径5毫米的铜管和三通压力表架，在选择一条基本上与原毛细管差不多直径的毛细管，长度在可根据压缩机的功率估计，一般在2.0米-2.8米之间，一端焊接到干燥过滤器的输出端，插入深度一般在0.5~1厘米左右不能太深，过深会触到干燥过滤器的过滤网上造成堵塞，也不能过短，太短会使赃物堵住毛细管的口径，焊接无误后，切开压缩机的工艺口，开启压缩机观查接在干燥过滤器上的压力表的压力，根据所用的制冷剂的不同选择压力的大小，如压力过高可截短一些毛细管，反之要加长，当基本上符合下面提供的压力范围内即可。

下面提供不同的制冷剂的压力范围：R12 11.5~12.5KG/CM2R134 10.5~11.5KG/CM2R22 15.5~18KG/CM2R600 9.6~10.5KG.CM2在实际维修当中不断的测试及可得出标准的长度可供以后无需测试及可知道长度，但是必须和测试的毛细管的直径一致3 . 自制冰箱、冰柜蒸发器和毛细管的速算方法！！！在维修制冷设备时，如遇到冰箱、冰柜的蒸发器出现内漏时，一般可以不用拆动原蒸发器的盘管，在内包装皮的基础上可认重新盘管。
